Lumix DMWBGGH5 - Altri accessori per fotocamera PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Impugnatura batteria per fotocamera
Marca	Panasonic
Modello	DMW-BGGH5
Dimensioni	Circa 135,5 mm (L) x 41,0 mm (A) x 70,7 mm (P)
Peso	Circa 319 g (con batteria), 245 g (senza batteria)
Alimentazione	Batteria agli ioni di litio Panasonic DMW-BLF19 (venduta separatamente)
Compatibilità	Fotocamera Panasonic DC-GH5 (a partire da febbraio 2017)
Autonomia	Circa 810 foto (con due batterie)
Funzioni principali	Otturatore, ghiera anteriore, tasti [AF/AE LOCK], [Fn], [WB], [ISO], [Compensazione esposizione], interruttore, levetta, ghiera posteriore
Resistenza a polvere e schizzi	Sì
Temperatura di funzionamento	Da -10 °C a 40 °C
Umidità relativa di funzionamento	Dal 10% all'80%
Garanzia	1 anno parti e manodopera (periferiche per fotocamere digitali, Canada)
Contenuto della confezione	Cappuccio del terminale (installato sull'impugnatura batteria), manuale di istruzioni
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi come benzene, diluente, alcol.
Sicurezza	Utilizzare solo con batterie Panasonic raccomandate. Non esporre al calore, non smontare, non gettare nel fuoco.
Ricambi e riparabilità	Batteria DMW-BLF19, accoppiatore di rete DMW-DCC12, adattatore CA DMW-AC10PP (venduti separatamente)
Informazioni generali	Migliora l'impugnatura e la facilità d'uso in verticale. Consente di utilizzare una batteria aggiuntiva per prolungare l'autonomia.

Domande frequenti - Lumix DMWBGGH5 PANASONIC

Come fissare l'impugnatura batteria alla fotocamera?

Assicurarsi che la fotocamera sia spenta. Rimuovere il coperchio del connettore dedicato e il cappuccio del terminale. Allineare i contatti elettrici e i perni di fissaggio, quindi ruotare la vite di fissaggio nel senso della freccia per fissare saldamente.

Quale batteria utilizzare con l'impugnatura batteria?

Utilizzare una batteria Panasonic DMW-BLF19 (venduta separatamente). Per il Canada e gli Stati Uniti, il modello è DMW-BLF19PP; per gli altri paesi, DMW-BLF19E.

Si possono usare due batterie contemporaneamente?

Sì, è possibile inserire una batteria nella fotocamera e un'altra nell'impugnatura batteria. La fotocamera passa automaticamente alla batteria rimanente quando una è esaurita. È anche possibile configurare l'ordine di utilizzo nelle impostazioni della fotocamera.

È possibile utilizzare un adattatore CA invece della batteria?

Sì, con l'accoppiatore di rete DMW-DCC12 e l'adattatore CA DMW-AC10PP (Canada/Stati Uniti) o DMW-AC10E (altri paesi), venduti separatamente. Attenzione: l'uso dell'accoppiatore apre il coperchio, riducendo la protezione contro polvere e schizzi.

Quali sono le funzioni dei tasti sull'impugnatura batteria?

L'impugnatura batteria è dotata di un otturatore, una ghiera anteriore, una ghiera posteriore, una levetta e dei tasti [AF/AE LOCK], [Fn], [WB], [ISO] e [Compensazione esposizione]. Il loro funzionamento è identico a quello della fotocamera. L'interruttore attiva o disattiva questi comandi.

L'impugnatura batteria è impermeabile?

Resiste a polvere e schizzi, ma non è impermeabile. Non utilizzarla sott'acqua. Dopo l'esposizione a schizzi, pulirla con un panno morbido e asciutto.

Qual è il peso dell'impugnatura batteria?

Circa 319 g con una batteria e circa 245 g senza batteria.

Come pulire l'impugnatura batteria?

Pulire con un panno morbido e asciutto. Se è sporca, utilizzare un panno umido e poi asciugare. Non utilizzare mai solventi come benzene, diluente o alcol, poiché potrebbero danneggiare il corpo.

Qual è la temperatura di funzionamento consigliata?

La temperatura di funzionamento va da -10 °C a 40 °C. A basse temperature (tra -10 °C e 0 °C), le prestazioni della batteria possono diminuire temporaneamente.

Cosa fare se l'impugnatura batteria non funziona correttamente?

Verificare che la vite di fissaggio sia ben serrata e che i contatti siano puliti. Assicurarsi di utilizzare una batteria Panasonic raccomandata. Se il problema persiste, contattare il rivenditore o Panasonic. Non tentare di riparare da soli.

MANUALE UTENTE Lumix DMWBGGH5 PANASONIC

CC (Corrente continua)

Para Estados Unidos

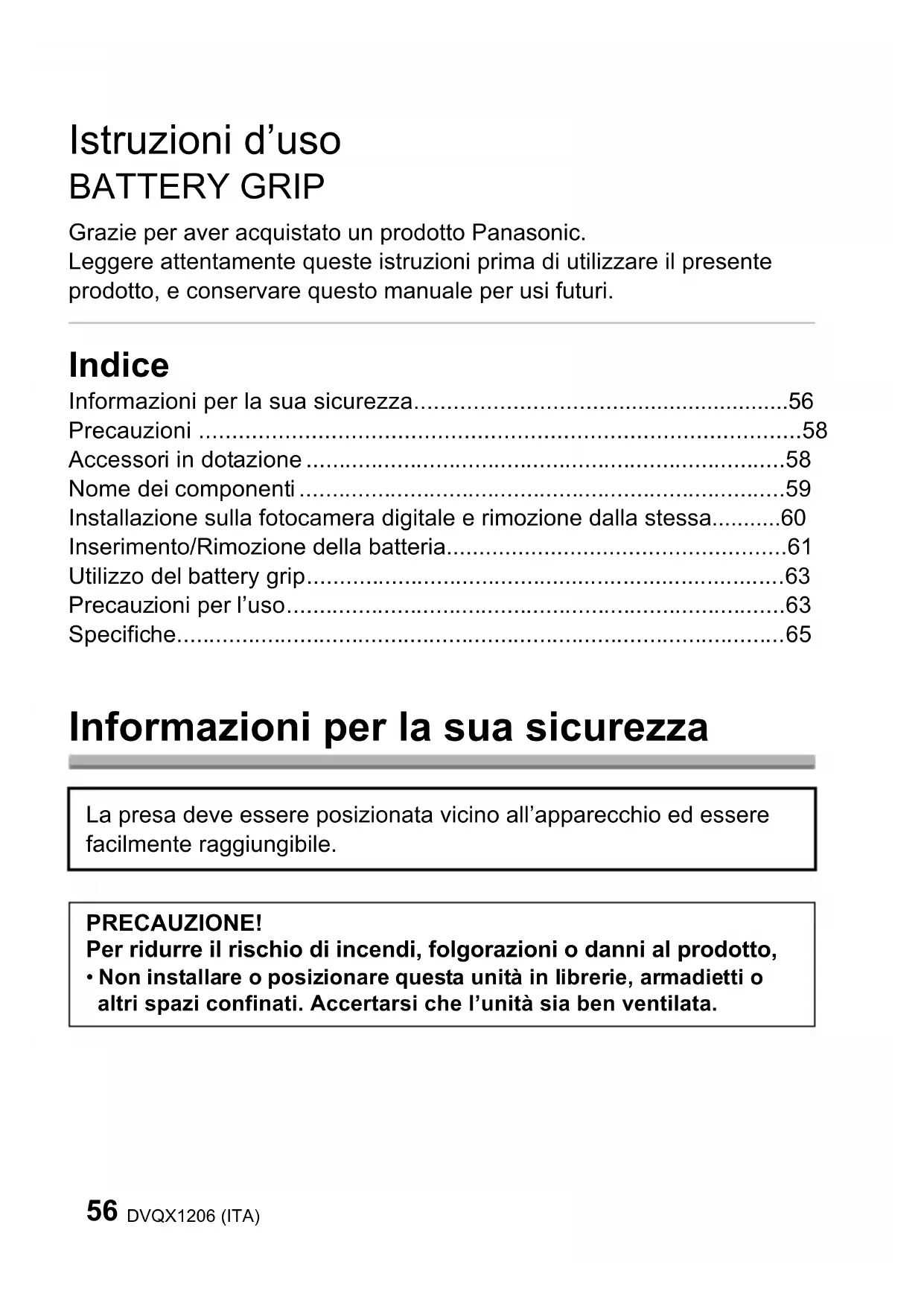

Istruzioni d'uso BATTERY GRIP

Grazie per aver acquistato un prodotto Panasonic. Leggere attendamente queste istruzioni prima di utilizzato il presente prodotto, e conservare quello manuale per usi futuri.

Indice

Informazioni per la sua sicurezza. 56

Precauzioni 58

Accessori in dotazione 58

Nome dei componenti 59

Installazione sulla fotocamera digitale e rimozione alla stessa. 60

Inserimento/Rimozione della batteria 61

Utilizzato del battery grip. 63

Precauzioni per l'uso 63

Specifice. 65

Informazioni per la sua sicurezza

La presa deve essere posizionata vicino all'apparecchio ed essere facilemente raggiungibile.

PRECAUZIONE!

Per ridurre il rischio di incendi, folgorazioni o danni al prodotto, Non installare o posizionare questa unità in librerie, armadietti o altri spazi concentrati. Accertarsi che l'unità sia ben ventilata.

PRECAUZIONE

• Se la batteriaiene sostituita in modo non corretto esiste il pericolo di esplosione. Sostituire solo con il tipo raccomandato dal produttore.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodolo corretto di smaltimento.

Non scaldare e non esporre alla fiamma.
- Non lasciare la batteria/le batterie per molto tempo in un'automobile, esposte alla luce solare diretta e con le portiere e i finestrini chiusi.

Attenzione

Rischio di incendi, esplosioni e usioni. Non smontare le batterie, non riscaldarle othere i 60^ e non incenerirle.

-Se vedete quello symbolo

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi puniti di raccolta secondo la legislazione vigente nel vosto paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi Invitation a contattare il vosto comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Precazioni

• Questa unità è progettata per essere utilizzata esclusivamente con la fotocamera digitale Panasonic DC-GH5. (Informazioni aggiornate a febbraio 2017)

Per le informazioni più recenti sui dispositivi compatibili, consultare le istruzioni per l'uso, il catalogo o il site Web della fotocamera digitale.

• Lafacility di utilizzo e l'impugnatura migliorano quando l'unità è in posizione verticale durante la registrazione. Il pacco batterie annesso* (opzionale), insieme alla batteria nella fotocamera digitale, garantisce una magiore autonomia di registrazione.

• Indicato come pacco batterie o batteria nel testo.

Utilizzo dell'unità

• Il fatto che esta unità sia a prova di polvere e schizzi non è garanzia di una totale protezione dalle infiltrazioni di polvere e acqua. Prestareattenzione a quanto segue durante l'utilizzo. Se l'unità non funziona in modo appropriato, contattare il rivenditore dove è stato effettuato l'acquisto o Panasonic.

• Installare saldamente esta unità sulla fotocamera digitale.

• Chiudere saldamente lo sportello della batteria e il coperchio dell'accoppiatore CC.
• Assicurarsi che sabbia, polvere o acqua non si attacchino né entrino nella parte terminale, nella fotocamera digitale o in questa unità quando si attacca o rimuove但这a unità.

• Questa unità non è impermeabile e pertanto non può essere utilizzata sott'acqua. É costruita in modo da prevenir l'ingresso di schizzi. Se su esta unità finiscono degli schizzi, ecc., dopo l'utilizzo rimuoverli con un panno morbido e asciutto.

• Non esporre l'unità a forti vibrazioni o urti. In caso contrario è possibile che si verifichino guasti e malfunzionamenti.

• Fare inoltre riferimento al manuale della fotocamera digitale.

Accessor in dotazione

I codici dei prodotti sono aggiornati a febbraio 2017. è possibile che subiscano delle modifiche.

• La batteria è opzionale.

Coperchio del terminale

• Il coperchio del terminale è installato sul battery grip al momento dell'acquisto.

DVKV1001Z

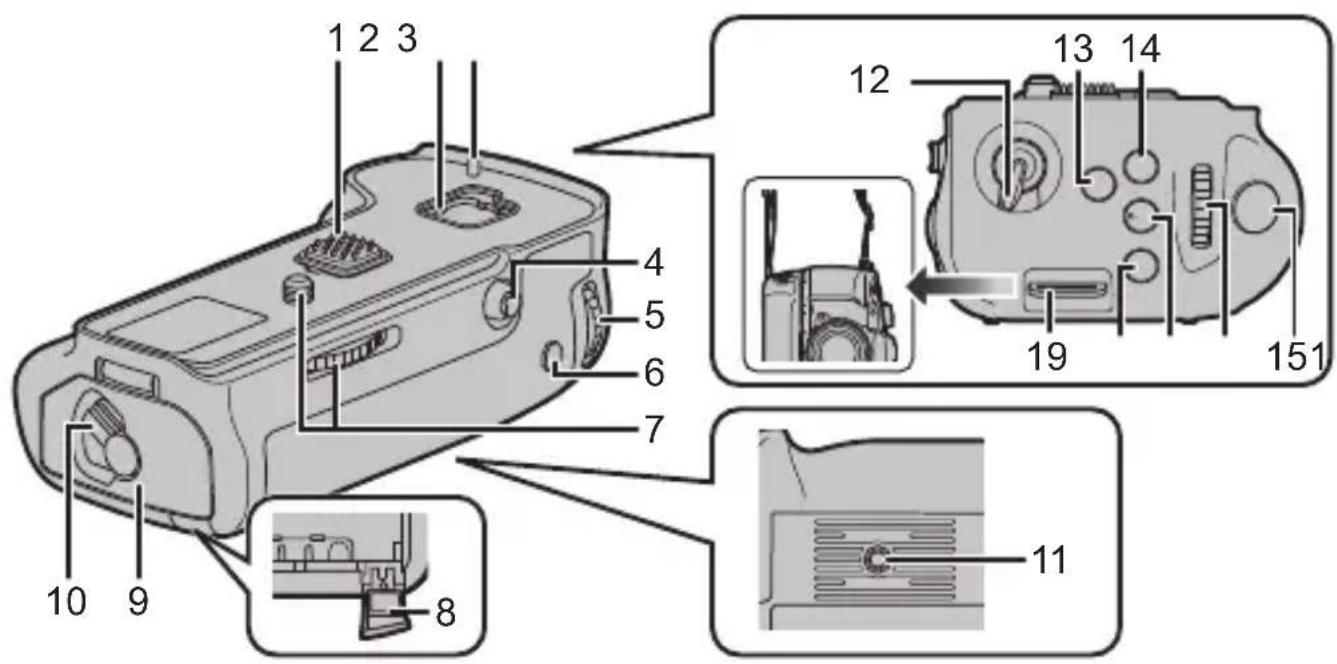

1 Contatti elettrici
2 Alloggiamento coperchio
3 Perni di fissaggio della fotocamera
4 Joystick
5 Selettore posteriore
6 Pulsante [AF/AE LOCK]
7 Vite di fissaggio
8 Coperchio del coupler CC
9 Sportello della batteria
10 Leva di sgancio
11 Attacco treppiede
12 Interruttore di accensione/ spegnimento

13 Pulsante [Fn]
14 Pulsante [W(Bilanciamento del bianco)
15 Pulsante di scatto otturatore
16 Selettore anteriore
17 Pulsante [Sensibilità ISO)
18 Pulsante [Compensazione dell'esposizione)
19 Supporto per l'attacco della tracolla
- Si consiglia di utilizzato il battery grip e la fotocamera digitale insieme alla trabolla in dotazione per evitarne la caduta. (leggere le istruzioni per l'uso della fotocamera digitale per i dettagli sull'installazione della trabolla.)

Installazione sulla fotocamera digitale e rimozione alla stessa

• Controllare che la fotocamera digitale sia spenta. (Se si installa l'unità sulla fotocamera o la si rimuove nelle fotocamera è accesa è possibile che si verificchino problemi, per cui si sconsiglia di farlo.)

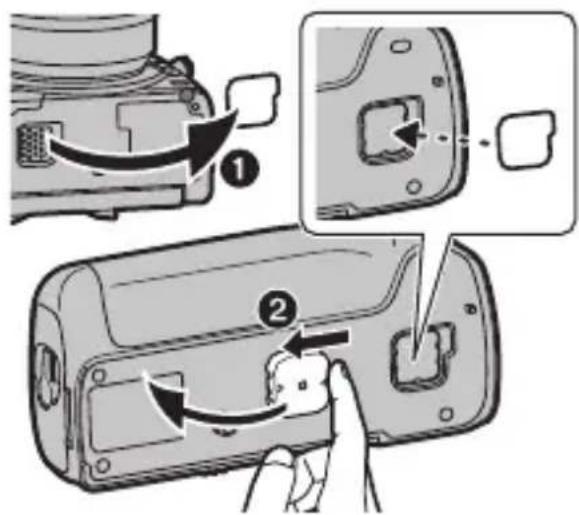

1 ①Rimuovere il coperchio del connettore del battery grip sulla fotocamera digitale.

• Il coperchio del connettore del battery grip può essere riposto nell'alloggiamento del coperchio nel battery grip.
  Rimuovere il coperchio del terminale dai contatti elettrici del battery grip.

• Riportare il coperchio del connettore del battery grip e il coperchio del terminale nella loro posizione originale dopo l'utilizzo per proteggere i terminali.

• Fare attenuation a non perdere il copriterminale.

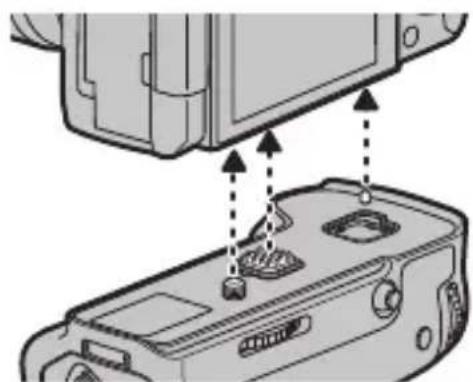

2 Inserire allineando la vite di fissaggio, i contatti elettrici e i perni di fissaggio della fotocamera.

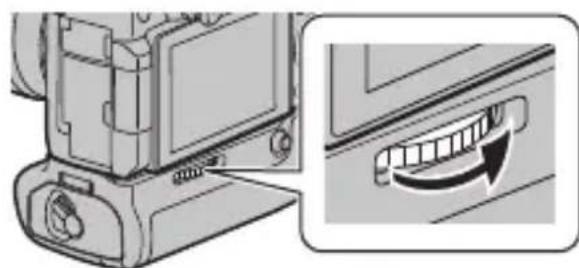

3 Ruotare la vite di fissaggio nella direzione individata alla freccia per assicurare il fissaggio.

• Controllare che la vite di fissaggio non sia allentata durante l'utilizzo.

Nota

• Tenere il coperchio del terminale lontano alla portata dei bambini per evitare rischi di ingerimento.

Rimuovere il battery grip alla fotocamera digitale
- Controllare che la fotocamera digitale sia spenta e ruotare la vite di fissaggio nella direzione opposta a quella per il fissaggio.

Inserimento/Rimozione della batteria

• Utilizzare sempre batterie Panasonic originali (DMW-BLF19E: opzionale).
• Se si utilizzato batterie diverse, non è possible garantire la qualità di quello prodotto.
• Utilizzato la batteria dopo averla caricata con un caricabatterie specifico.
• É possibile utilizzato il battery grip sia quando la batteria è insertita nella fotocamera digitale sia quando è nel battery grip.
• Verificare che la fotocamera digitale sia spenta.

1 Ruotare la leva di sgancio del battery grip verso [OPEN] e aprire lo sportello della batteria.

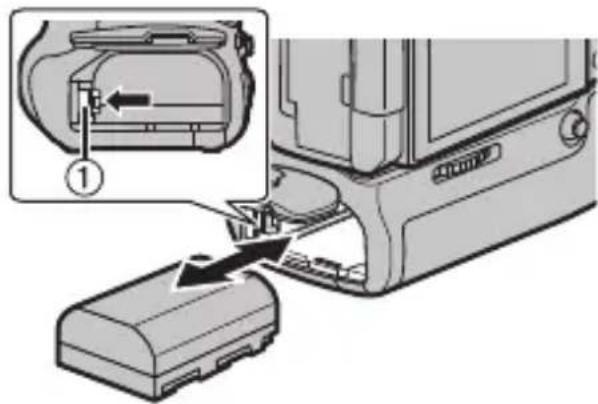

2 Prestandoattenzione all'orientamento,inserire saldamente fino in fondo finché non si sente uno scatto econtrollare che la leva ① sa agganciata alla batteria.

• Quando si rimuove la batteria, spingere la leva ① versus la freccia ed estrarre la batteria.

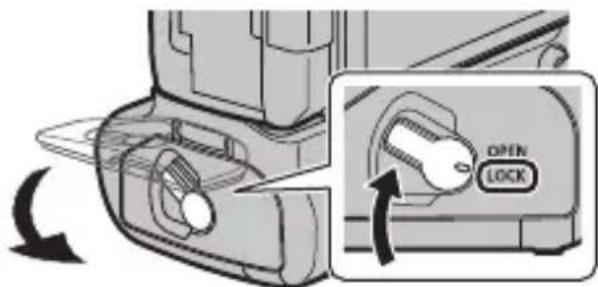

3 Chiudere lo sportello della batteria e ruotare la leva disgancio verso [LOCK].

Nota

• Rimuovere la batteria après l'utilizzo. (Se viene lasciata inutilizzata per un lungo periodo di tempo, la batteria si esaurirà.)
• La batteria è calda dopo l'uso, durante la ricarica e al termine della ricarica. Anche il battery grip si scalda durante l'uso, ma non si tratta di un malfunzionamento.
• Controllare che non vi siano corpi estranei sullo sportello della batteria.

Utilizzard 2 battery

È possibile utilizzare la fotocamera digitale per un lungo periodo di tempo quando sono inserte delle batterie sua nella fotocamera digitale che nel battery grip. (Quando una batteria si esaurisce, passera all'altra batteria.)

• La batteria che si utilizes per prima va insertita nella fotocamera digitale. Per maggiori dettagli, leggere le istruzioni per l'uso della fotocamera digitale.

Nota

• Non rimuovere la batteria quando si sta utilizzato la batteria nel battery grip. (La fotocamera digitale si spegnerebbe.)

Utilizzo di un alimentatore CA (opzionale) e di un accoppiatore CC (opzionale)[invece della batteria

• Quando si utilizes un alimentatore CA, assicurarsi che l'accoppiatore CC (DMW-DCC12: opzionale) e l'alimentatore CA (DMW-AC10E: opzionale) siano entrambi Panasonic.

• Utilizzare sempre un alimentatore CA Panasonic originale (DMW-AC10E: opzionale).

• Utilizzare sempre un accoppiatore CC Panasonic originale (DMW-DCC12: opzionale).

È possibile utilizzare la fotocamera digitaleenza preoccuparsi dell'esaurimento della batteria collegando l'alimentatore CA connesso a una presa. Perutilizzare l'alimentatore CA è necessario un accoppiatore CC.

Nota

• Quando si monta l'accoppiatore CC, la copertura dell'accoppiatore CC si après e quindi la struttura smette di essere a prova di polvere e di schizzi. Assicurarsi che sabbia, polvere o acqua non si attacchino né entrino nella struttura. Dop o l'utilizzo, controllare che non vi siano corpi estranei attaccati alla copertura del coupler e chiuderla saldamente.
• Leggere le istruzioni per l'uso dell'alimentatore CA e dell'accoppiatore CC.
• É possible che alcuni accessori opzionali non siano disponibili in determinati paesi.

Utilizzo del battery grip

Le funzioni dei selettori, del joystick e dei pulsanti sul battery grip sono le stesse della fotocamera digitale.

Per ulteriori informazioni consultare le istruzioni per l'uso della fotocamera digitale.

1 Posizione l'interruttore di alimentazione della fotocamera digitale su [ON].

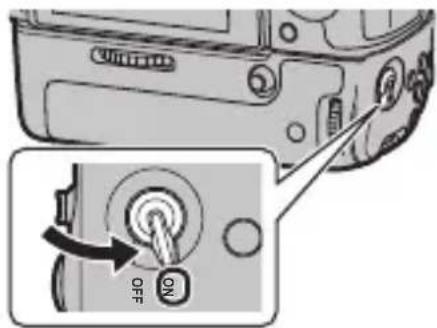

2 Posizione l'interruttore di accensione/spegnimento del battery grip su [ON].

• Abilita le funzioni dei selettori, del joystick e dei pulsanti.
  Non è in grado di accendere/spegnere l'alimentazione della fotocamera digitale.

Nota

• Quando si afferra l'impugnatura per tenere la fotocamera digitale, il pulsante sul battery grip potrebbe essere premuto per sbaglio. In tal caso, posizionare l'interruttore di accensione/spegnimento del battery grip su [OFF].

Precazioni per l'uso

Informazioni sull'unità

Tenere l'unità al riparo da spruzzi di insetticidi e di autres sostenze volatili.

• Qualora l'unità fosse esposta a tali spruzzi o sostanje, la superficie esterna potrebbe deteriorarsi o la vernice potrebbe scrostarsi.

• Non lasciare l'unità a contatto prolongato con oggetti in gomma o PVC.

• Non usare o non lasciare mai l'unità nelle seguenti condizioni, per evitare danni o malfunzionamenti:

• Esposta alla luce solare diretta o su una spiaggio in estate
  In luoghi caratterizzati da elevati livelli o forti sbalzi di temperatura e umidità
  In prossità di fuochi
  Vicino a caloriferi, condizionatori d'aria o umidificatori

• Esposta a vibrazioni

• All'interno di un'auto

• Non lasciar cadere l'unità, non farla urtare contro altri oggetti e non esporla ad alcun tipo di impatto violento.

• Questa unità possie de un dato elettrico che è collegato alla fotocamera digitale elettricamente. Quando questa unità non è installata sulla fotocamera digitale, attaccare il coperchio del terminale in dotazione ed evitare che un qualsiasi oggetto metallico (come le grafette) entri in dato.

Non usare toccando direttamente questa unità a temperature basse per lungo tempo.

• In luoghi freddi (ambienti al di sotto degli 0^ , come piste da sci), un contatto diretto prolongato con le parti in metallo di但这a unità più causare lesioni alla pelle. Usare guanti o simili quando si usa a lungo但这a unità.

Pulizia

Per pulire l'unità, strofinarla con un panno asciutto e morbido.

• Quando l'unità è extremamente sporca, è possible pulirla rimuovendo la sporcizia con un panno umido strizzato, e quindi passando un panno asciutto.
• Non utilizzato solventi come benzina, diluenti, alcol, detergenti da cucina, ecc. per pulire l'unità, per evitare di deteriorare la superficie o di rimuovere la finitura esterna.
• Quando si utilizesza un panno chimico, seguire attendamente le relative istruzioni.

É possibile che le specifiche subiscano delle modifiche alla preavviso.

Battery Grip (DMW-BGGH5):

Informazioni per la sicurezza dell'utente

Alimentazione: CC 8,4 V (8,4 V)

Numero diimmagini che èpossibileriprendere	Circa 810 immagini ( quando si utilizzato 2 batterie)· Si tratta di condizioni di ripresa Panasonic quando si ècollegati a una fotocamera digitale DC-GH5.· è possibile riprendere un numero inferiore di immagini aseconda delle condizioni di utilizzo.
Dimensioni	Circa 135,5 mm (L) ×41,0 mm (A)×70,7 mm (P)(esclude le parti sporgenti)
Massa	Circa 319 g (con la batteria)Circa 245 g
Resistente alla polvere eaglischizzi	Si
Temperaturaoperativa	-10 °C* a 40 °C* Le prestazioni della batteria (Numero di immagini registrabili/autonomia di funzionamento) possonsodiminuire temporaneamente quando viene usata aduna temperatura tra -10 °C e 0 °C (in posti freddicode località sciistiche o ad alta quota).
Umidità operativa 10%	%RH a 80%RH

I symboli su quello prodotto (compresi gli accessori) rappresentano quando segue:

CC (corrente continua)
