Lumix DMWBGGH5 - Andere Kamera-Zubehör PANASONIC - Kostenlose Bedienungsanleitung

Technische Merkmale	Kompatibel mit Panasonic Lumix GH5, Akku DMW-BGGH5, Kapazitt von 1860 mAh, Spannung von 7,2 V.
Verwendung	Entwickelt, um die Laufzeit der Kamera whrend der Aufnahme zu verlngern, ideal fr lange Fotosessions.
Wartung und Reparatur	An einem khlen und trockenen Ort lagern, extreme Temperaturen vermeiden, Kontakte des Akkus mit einem trockenen Tuch reinigen.
Sicherheit	Nicht Wasser aussetzen, nicht zerlegen, nur mit kompatiblen Gerten verwenden, um Kurzschlussrisiken zu vermeiden.
Allgemeine Informationen	Vor dem Kauf die Kompatibilitt mit Ihrem Kameramodell prfen, eingeschrnkte Garantie je nach Hndler.

Häufig gestellte Fragen - Lumix DMWBGGH5 PANASONIC

Wie installiere ich den Akku DMWBGGH5 in meiner Panasonic Lumix Kamera?

Um den Akku DMWBGGH5 zu installieren, ffnen Sie das Batteriefach Ihrer Kamera, setzen Sie den Akku unter Beachtung der angegebenen Polaritten ein und schlieen Sie das Fach wieder.

Warum ldt mein Akku DMWBGGH5 nicht?

Prfen Sie, ob das Ladegert richtig angeschlossen ist und der Akku korrekt eingesetzt wurde. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Steckdose oder ein anderes Ladegert.

Ist der Akku DMWBGGH5 mit anderen Panasonic Modellen kompatibel?

Der Akku DMWBGGH5 ist speziell fr das Modell Lumix GH5 entwickelt. Er ist mglicherweise nicht mit anderen Modellen kompatibel, prfen Sie immer die Kompatibilitt im Handbuch Ihrer Kamera.

Wie verlngere ich die Lebensdauer meines Akkus DMWBGGH5?

Um die Lebensdauer des Akkus zu verlngern, vermeiden Sie es, ihn ber lange Zeit entladen zu lassen, laden Sie ihn vollstndig auf, bevor Sie ihn verwenden, und bewahren Sie ihn an einem khlen und trockenen Ort auf.

Gibt es bekannte Probleme mit dem Akku DMWBGGH5?

Einige Akkus knnen Probleme mit berhitzung oder schneller Entladung haben. Wenn Sie ein ungewhnliches Verhalten feststellen, kontaktieren Sie den Panasonic Kundendienst.

Kann ich meinen Akku DMWBGGH5 verwenden, whrend die Kamera geladen wird?

Es wird empfohlen, die Kamera nicht zu verwenden, whrend der Akku geladen wird, um Beschdigungen am Akku oder der Kamera zu vermeiden.

Wie erkenne ich, ob mein Akku DMWBGGH5 defekt ist?

Wenn Ihre Kamera nicht einschaltet, der Akku nicht geladen wird oder sich sehr schnell entleert, knnte der Akku defekt sein. Versuchen Sie es mit einem anderen Akku, um dies zu besttigen.

Gibt es Vorsichtsmanahmen bei der Verwendung des Akkus DMWBGGH5?

Vermeiden Sie es, den Akku extremen Temperaturen auszusetzen, kurzschlieen Sie ihn nicht, zerlegen Sie ihn nicht und werfen Sie ihn nicht ins Feuer.

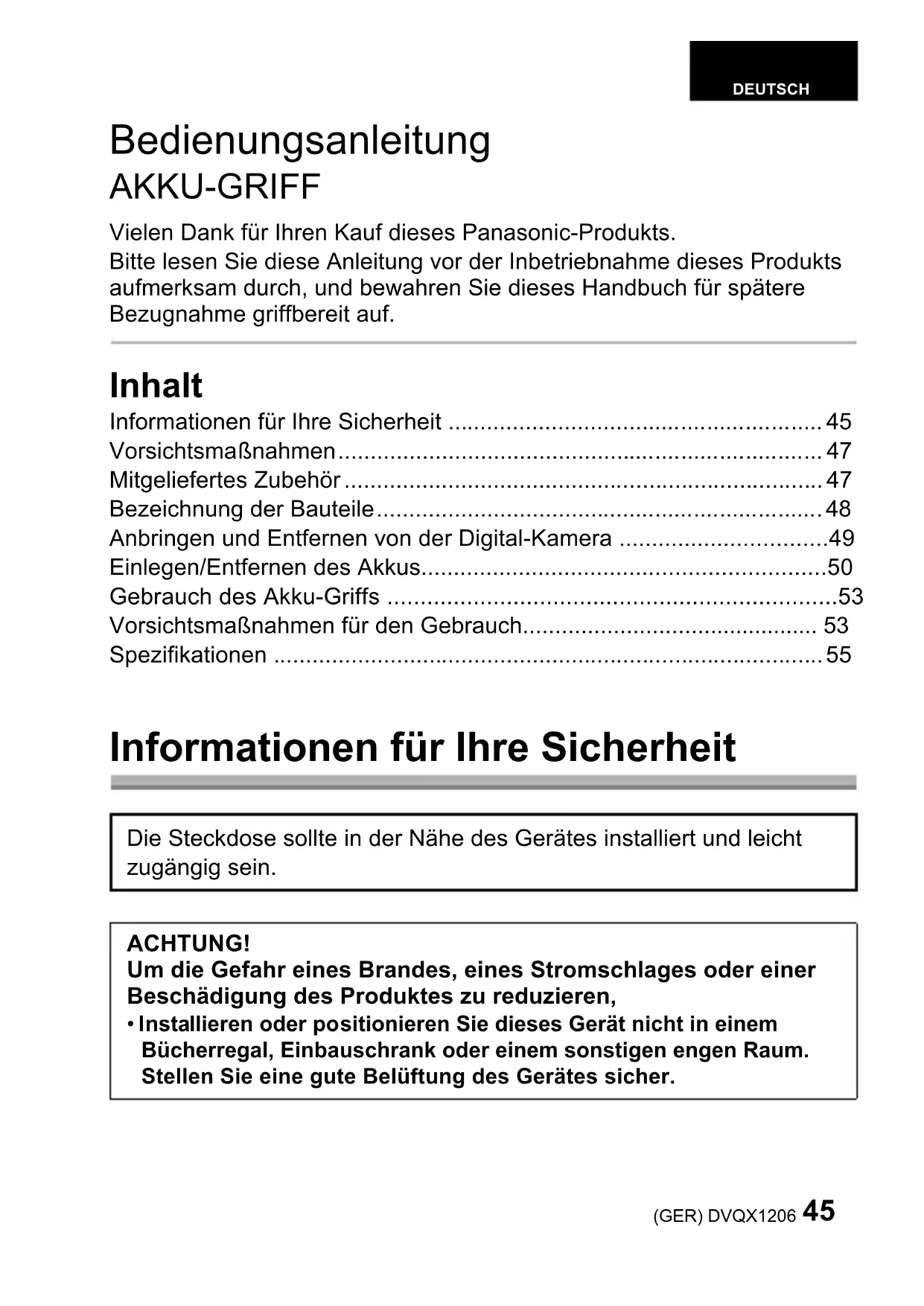

BEDIENUNGSANLEITUNG Lumix DMWBGGH5 PANASONIC

Vielen Dank für ihren Kauf diesen Panasonic-Produkts.

Bittelesen Sie diese Anleitung vor der Inbetriebnahme diesen Produkts aufmerksam durch, und bewahren Sie diese Handbuch für spätere Bezugnahme griffbereit auf.

Inhalt

Informationen fur ihre Sicherheit 45
Vorsichtsmaßnahmen 47
Mitgeliefertes Zubehör 47
Bezeichnung der Bauteile 48
Anbringen und Entfernen von der Digital-Kamera 49
Einlagen/Entfernen des Akkus. 50
Gebrauch des Akku-Griffs 53
Vorsichtsmaßnahmen für den Gebrauch 53
Spezifikationen 55

Informationen für ihre Sicherheit

Die Steckdose sollte in der Höhe des Gerätes installiert und leicht zugängig sein.

ACHTUNG!

Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren,

• Installieren oder positionieren Sie these Gerät nicht in einem Bucherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.

ACHTUNG

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.

• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

• Der Akkuarf weder Hitze noch offenem Feuer ausgesetzt werden.

• Lassen Sie den/die Akku/s nie längerere Zeit in einem Auto mit geschlossenen Turen und Fenstern darüber, das direkter Sonneneinstrahlung ausgesetzt ist.

Warning

Brand-, Explosions- und Verbrennungsgefahr. Nicht auseinandernehmen, über 60^ erhitzen oder anzünden.

-Bedeutung des nachstehend abgebildeten Symbols

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmull gegeben werden)dürfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, halten Sie bereits, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren ortlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für die Digital-Kamera von Panasonic DC-GH5 bestimmt. (Stand: Februar 2017) Für die jüngsten Informationen zu kompatiblen Geräten siehe in der Bedienungsanleitung, im Katalog oder auf der Website zur Digital-Kamera.
• Dient zur Erleichterung der Bedienung und zur Verbesserung der Gräßigkeit beim senkrechten Halten der Kamera während der Aufnahme. Das beiliegende Batteriepack* (Sonderzubehör) ermöglich als Zusammen zum Akku in der Digital-Kamera eine langere Aufnahmedauer.

* Im Text als Batteriepack oder Akku bezeichnet.

■ Handhabung des Geräts

• Die Staub- und Spritzwasserdichtheit theses Gerätes ist eine Garantie für einen vollständigen Schutz vor dem Eindringen von Staub und Wasser. Achten Sie beim Gebrauch auf folgenden. Sollte das Gerät nicht ordnungsgemäß Funktionieren, wenden Sie sichitte an den Handler, bei dem Sie die Kamera erworben haben, oder direkt an Panasonic.

• Bringen Sie diesen Gerät stabil an der Digital-Kamera an.

• Schließen Sie die Batteriefachklappe und die Abdeckung des DC-Kopplers sorgfältig.
• Achten Sie daraufuf, dass weder Sand, Staub noch Wasser in den Bereich der Kontakte, die Digital-Kamera oder theses Gerät eindringen bzw. in diesen anhaften, wenn Sie theses Gerät anbringen oder abnehmer.

• Dieses Gerät ist nicht wasserdicht und damit deshalb nicht unter Wasser verwendet werden. Dieses Gerät ist spritzwassergeschützt, also so konstruiert, dass es dem Eindringen von Spritzwasser widerstehen. Wenn Wasserspritzer ö. ä. auf diesen Gerät gelangen, trocknen Sie diese Gerät nach der Verwendung mit einem weichen, trockenen Tuch ab.

• Setzen Sie das Gerät keinen starken Erschüttungen oder Stößen aus. Dadurch kann es zu Funktionstörungen und Defekten kommt.

• Lesen Sieitte auch im Handbuch zu ihrer Digital-Kamera nach.

Mitgeliefertes Zubehör

Die Produktnummern beziehen sich auf den Stand von Februar 2017. Änderungen sind vorbehalten.

• Der Akku besteht zum Sonderzubehör.

Buchsenkappe

• Beim Kauf ist die Buchsenkappe am Akku-Griff befestigt.

DVKV1001Z

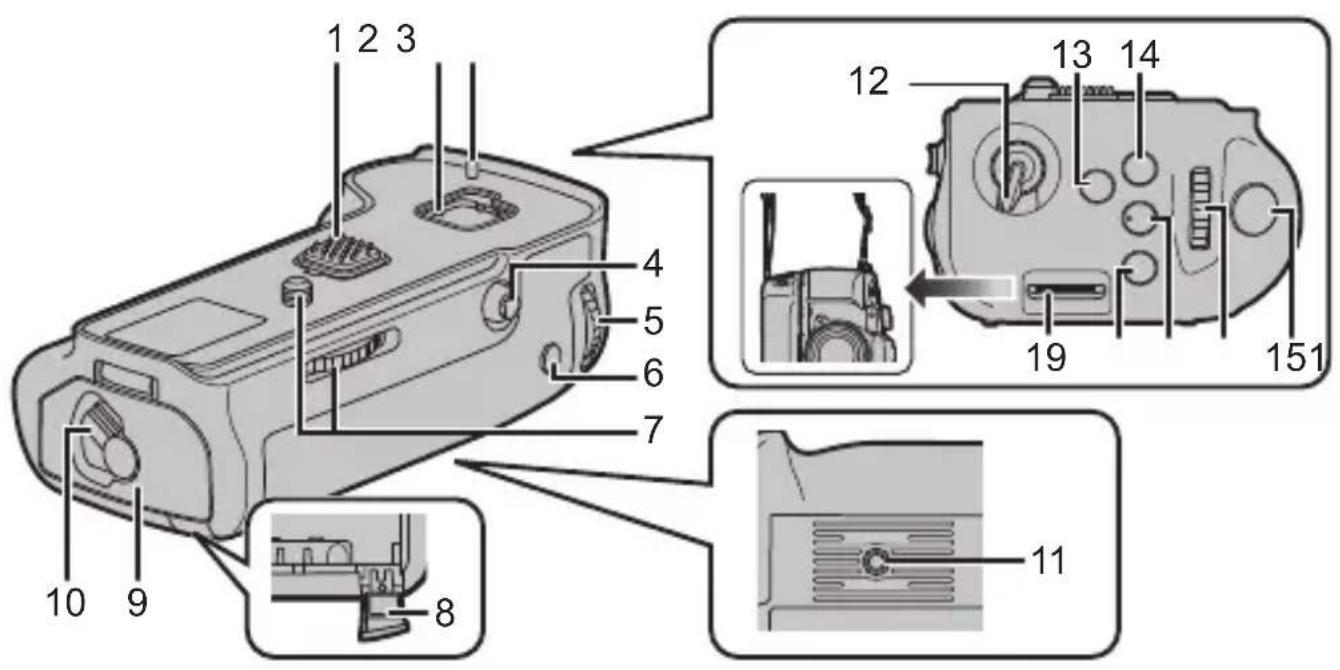

Bezeichnung der Bauteile

1 Elektrische Kontakte
2 Fach zur Verwaltung der Abdeckung
3 Stifte zum Anbringen an der Kamera
4 Joystick
5 Hinteres Einstellrad
6 [AF/AE LOCK]-Taste
7 Befestigungsschraube
8 DC-Verbindungsstück-Abdeckung
9 Akku-Abdeckung
10 Freigabehebel
11 Stativbefestigung
12 ON/OFF-Betriebsschalter

13 [Fn]-Taste
14 [WVeifabgleich)-Taste
15 Auslöser
16 Vorderer Schalter
17 [ISO-Empfindlichkeit)-Taste
18 [Belichtungsausgleich)-Taste
19 Halter für Riemenbefestigung

• Wir raten, den Akku-Griff und die Digital-Kamera bei angebrachte mitgelieferten Schultergurt zu benutzen, damit diese nicht herunterfallen können. (Lesen Sie in der Bedienungsanleitung zur Digital-Kamera für Details zum Anbringen des Gurtes nach.)

Anbringen und Entfernen von der Digital-Kamera

• Prufen Sie, ob die Digital-Kamera ausgeschaltet ist. (Beim Anbringen oder Entfernen des Gerätes können Störungen auftreten, wenn die Kamera eingeschaltet ist, weshalb davon abgeraten wird.)

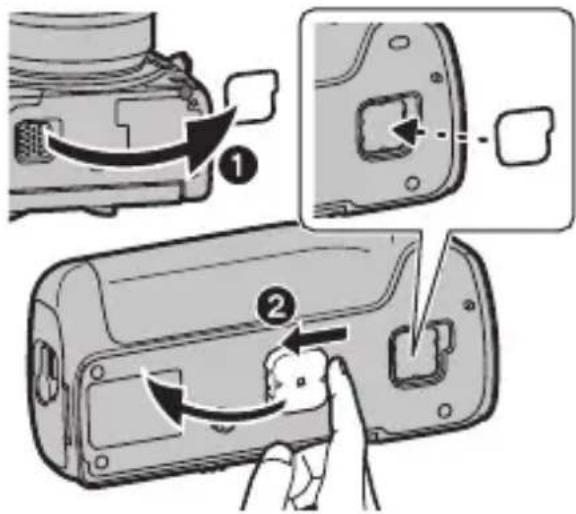

1 Entfernen Sie die Abdeckung für den Akkugriff-Steckverbinder an der Digital-Kamera.

Die Abdeckung fur den Akkugriff- Steckverbinder kann im entsprechende Fach im Akkugriff verwahrt werden.
Entfernen Sie die Buchsenkappe an den elektrischen Kontakten des Akku-Griffs.
- Bringen Sie die Abdeckung für den Akkugriff-Steckverbinder und die Buchsenkappe wieder in ihre ursprüngliche Position, um die Anschlüsse zu schützen.
Bewahren Sie die Anschlussabdeckung sorgfältig auf.

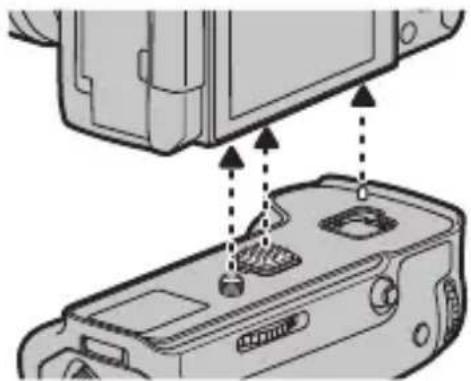

2 Fügen Sie sie ein, indem Sie die Befestigungsschraube, die elektrischen Kontakte und die Stifte zum Anbringen an der Kamera in Übereinstimmung bringen.

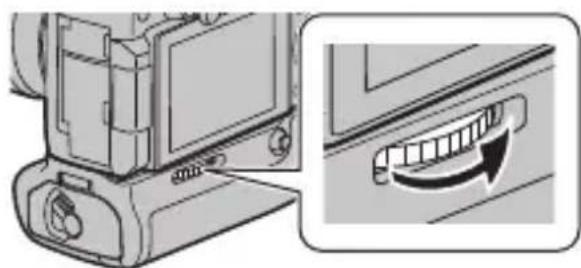

3 Drehen Sie die Befestigungsschraube in Pfeilrichtung, um sie fest anzubringen.

• Prufen Sie, dass die Befestigungsschraube während des Gebrauchs nicht lose ist.

Hinweis

• Bewahren Sie die Buchsenkappe außerhalb der Reichweite von Kindern auf, damit diese die Kappe nicht verschlucken können.

Entfernen Sie den Akku-Griff von der Digital-Kamera

• Prüfen Sie, dass die Digital-Kamera nicht eingeschaltet ist und drehen Sie die Befestigungsschraube in der zur Montage entgegengesetzten Richtung.

Einlagen/Entfernen des Akkus

• Verwenden Sie nur Original-Akkus von Panasonic (DMW-BLF19E: Sonderzubehör).
• Falls andere Akkus verwendet werden, übernehmen wir keine Gewähr für die Qualität theses Produkts.
• Verwenden Sie den Akku nach dem Aufladen mit einem geeigneten Ladegerät.
• Der Akku-Griff kann benutzt werden, wenn der Akku entweder in die Digital-Kamera bzw. in den Akku-Griff eingesetzt wurde.
• Prufen Sie, ob die Digital-Kamera ausgeschaltet ist.

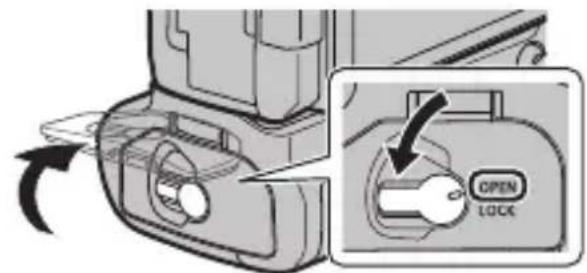

1 Drehen Sie den Freigabehebel des AkkuGriffs auf [OPEN] und öffnen Sie die Akku-Abdeckung.

2 Schieben Sieihn unter Beachtung der Ausrichtung vollständig hinein, bis ein Einrasten zu horen ist, und prufen Sie dann, ob der Hebel ① den Akku festhalt.

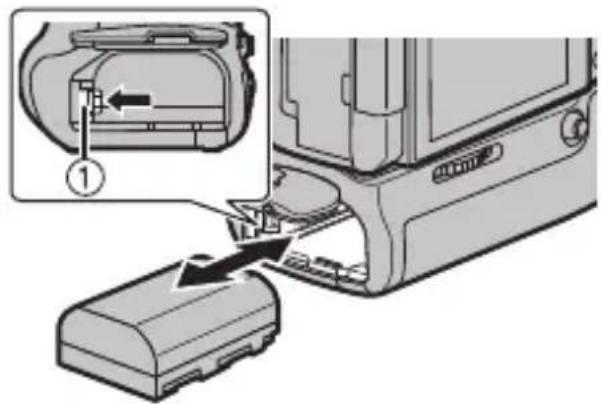

Zum Entfernen des Akkus schieben Sie den Hebel ① in Pfeilrichtung und entnahmen den Akku.

3 Schlieben Sie die Akku-Abdeckung und drehen Sie den Freigabehebel auf [LOCK].

Hinweis

• Entfernen Sie nach dem Gebrauch den Akku. (Der Akku nutzt sich ab, wenn er über einen langen Zeitraum unbenutz bleibt.)
• Der Akku ist nach dem Gebrauch, während des Aufladens und direkt nach dem Aufladen warm. Auch der Akku-Griff wird während des Gebrauchs warm, wobei es sich jedoch nicht um eine Funktionstörung handelt.
• Prufen Sie, dass sich keine Fremdkörper auf der Akku-Abdeckung befinden.

■ Verwendung von 2 Akkus

Die Digital-Kamera kann über einen langen Zeitraum benutzt werden, wenn die Akkus sowohl in die Digital-Kamera als auch in den Akku-Griff eingesetzt werden. (Ist einer der Akkus verbraucht, schaltet das Gerät zum anderen Akku.)

• Welcher Akku vorrangig benutzt werden soll, kann in der Digital-Kamera eingerichtet werden. Lesen Sie für Einzelheiten in der Bedienungsanleitung zu ihrer Digital-Kamera nach.

Hinweis

• Entfernen Sie den Akku nicht, wenn der Akku im Akku-Griff benutzt wird. (Dann wird die Digital-Kamera ausgeschaltet.)

■ Verwenden Sie an Stelle des Akkus einen Netzadapter (Sonderzubehör) und einen DC-Koppler (Sonderzubehör).

• Vergewissern Sie sich bei Verwendung eines Netzadapters, dass der Panasonic DC-Koppler (DMW-DCC12: Sonderzubehör) und der Netzadapter (DMW-AC10E: Sonderzubehör) verwendet werden.
• Verwenden Sie nur den originalen Netzadapter von Panasonic (DMW-AC10E: Sonderzubehr).

• Verwenden Sie nur den originalen Netzadapter von Panasonic (DMW-AC10E: Sonderzubehr).

• Verwenden Sie stets einen Original DC-Koppler von Panasonic (DMW-DCC12: Sonderzubehr).

• Verwenden Sie stets einen Original DC-Koppler von Panasonic (DMW-DCC12: Sonderzubehr).

Die Digital-Kamera kann benutzt werden, ohne dass man sich um das Verbrauchen des Akkus sorgen muss, wenn der Netzadapter zwischen der Kamera und einer Steckdose angeschlossen wird. Zum Gebrauch des Netzadapters ist ein DC-Koppler erforderlich.

Hinweis

• Beim Anbringen des DC-Kopplers wird die Abdeckung des DC-Kopplers geöffnet, womit das Gerät nicht mehr staub- und spritzwasserdicht ist. Achten Sie daraufuf, dass kein Sand, Staub und Wasser am Gehäuse anhaften oder darin eindringen. Prüfen Sie nach dem Gebrauch immer, dass keine Fremdkörper an der Abdeckung des Kopplers anhaften und verschreiben Sie diese gut.
• Lesen Sie auch die Bedienungsableitung des Netzadapters und des DC-Verbindungsstücks.
• Bestimmtes Sonderzubehr ist in einigen Ländern unter Umständen nicht erhältlich.

Gebrauch des Akku-Griffs

Bedienung von Schalter, Joystick und Tasten am Akku-Griff entspricht der Bedienung der Digital-Kamera.

Lesen Sie für Einzelheiten in der Bedienungsanleitung zu ihrer Digital-Kamera nach.

1 Drehen Sie den Ein-/Ausschalter der Digital-Kamera auf [ON].

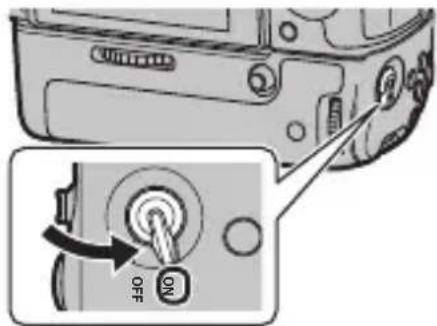

2 Drehen Sie den ON/OFF-Betriebsschalter am Akku-Griff auf [ON].

Die Bedienung von Schalter, Joystick und Tasten wird aktiviert.

• Ein Ein-/Ausschalten der Digital-Kamera ist damit aber nicht möglich.

Hinweis

• Beim Festhalten der Digital-Kamera am Griff kann es unter Umständen zu einer unabsichtlichen Betätigung der Taste am Akku-Griff kommt. Drehen Sie den ON/OFF-Betriebsschalter am Akku-Griff in thisem Fall auf [OFF].

Vorsichtsmaßnahmen für den Gebrauch

Zum Gerät

Halten Sie das Gerät von Insektensprays und anderen flüchtigen Substanzen fern.

• Wird das Gerät solchen Sprays oder Substanzen ausgesetzt, kann seine äußere Hülle beschädigt werden und/oder seine Farbe abblättern.

• Bringen Sie das Gerät nicht über längerere Zeiträume mit Gegenständen aus Gummi oder PVC in Kontakt.

• Das Gerätarf keinesfalls unter den folgenden Bedingungen verwendet oder aufbewahrt werden, da es ansonsten zu Defekten oder Funktionstörungen kommt kann:

• In direktem Sonnenlicht oder im Sommer am Strand

• An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo es zustarken Schwankungen bei Temperatur und Feuchtigkeit kommt
  Bei einem Brand

In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
- Wo Erschütterungen vorhanden sind
In einem Fahrzeug

• Lassen Sie das Gerät nicht fallen, schlagen Sie es nicht auf andere Gegenstände oder setzen Sie es keinen anderen starken Erschüttungen oder Stößen aus.
• Dieses Gerät weist einen elektrischen Kontakt auf, der elektrisch mit der Digital-Kamera verbunden ist. Bringen Sie die mitgelieferte Buchsenkappe an, wenn these Gerät nicht an der Digital-Kamera befestigt ist, und verhindern Sie einen Kontakt zu beliebigen Gegenständen aus Metall (wie Buroklammern).

Nicht verwenden, während diese Gerät bei niedrigen Temperaturen über länger Zeiträume direkt berührt wird.

• In kalten Umgebungen (unter 0^ , z. B. auf Skipisten) kann ein längeres Berühren der Metallteile these Geräts zu Hautverletzungen führen. Tragen Sie Handschuhe o. ä., wenn Sie these Gerät über einen längeren Zeitraum hinweg verwenden.

Reinigung

Wischen Sie das Gerät zum Reinigen mit einem weichen, trockenen Tuch ab.

• Wenn das Gerät stark verschmutzt ist, kann es durch Abwischen des Schmutzes zuerst mit einem feuchten Tuch und dann mit einem trockenen gesäubert werden.
• Verwenden Sie zur Reinigung des Gerätes keine Lösungsmittel wie Waschbenzin, Verdünner, Alkohol, Kuchenreiniger usw., da diese Mittel das äußere Gehäuse beschädigen oder zum Abblättern der Beschichtung führen können.
• Wenn Sie ein mit Chemikalien getränktes Tuch verwenden, beachten Sie unbedingt die zugehörigen Anweisungen.

Spezifikationen

Die Spezifikationen können ohne Ankündigung geändert werden.

Akku-Griff (DMW-BGGH5):

Sicherheitshinweise

Stromquelle: DC 8,4 V (8,4 V)

Anzahl der aufnehmbaren Bilder	Ca. 810 Bilder (bei Verwendung von 2 Akkus)Die obigen Werte beziehen sich auf Aufnahmebedingungen von Panasonic beim Anschluss an die Digital-Kamera DC-GH5.Je nach den Einsatzbedingungen konnen unter Umständen weniger Bilder aufgenommen werden.
Abmessungen	Ca. 135,5 mm (B)×41,0 mm (H)×70,7 mm (T)(ohne die überstehenden Teile)
Masse Ca. 319 g (mit Akku)	Ca. 245 g
Staub- und spritzwasserdicht	Ja
Betriebstemperatur -10 °C	* bis 40 °C* Die Akkuleistung (Anzahl an aufnehmbaren Bildern/Betriebszeit) kann sich bei Temperaturen zwischen -10 °C und 0 °C kurzzeitig verringn (unter kalten Klimabedingungen wie in Wintersportgebieten oder in extremer Höhe).
Betriebsluftfeuchtigkeit 10%	RH bis 80%RH

Die Symbole auf thisem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen:

DC (Gleichstrom)
