MANUALE UTENTE S1 45D60 Ghibli

DATI IDENTIFICATIVI I dati identificativi e la marcatura “CE” della macchina sono posizionati sulla targhetta (1) po- sta sotto il pannellino comandi. Si consiglia di trascrivere il modello della macchina e il relativo numero di matricola nella ta- bella riportata nella pagina seguente.

Traducción de las instrucciones originales )IT I - 1 Gentile cliente, La ringraziamo per aver scelto un nostro prodotto per la pulizia dei suoi ambienti. La lavasciuga pavimenti da lei acquistata è stata progettata per soddisfare l’utilizzatore in termini di semplicità di utilizzo e affidabilità nel tempo. Noi siamo coscienti che un buon prodotto per restare tale, nel tempo, necessita di con- tinui aggiornamenti mirati a soddisfare le aspettative di chi, quotidianamente, ne fa uso. In tal senso, noi ci auguriamo di avere in lei non solo un cliente soddisfatto ma anche un partner che non esita a trasmetterci opinioni e idee derivanti dalla personale quotidiana esperienza.ITIT I - 2 Indice Dati tecnici ..................................................................................................................I-3 1.1 Introduzione ......................................................................................................I-5

1.2.g Avvertenze generali durante la manutenzione ..........................................I-6

4.1.a Carica della batteria tramite caricabatterie di bordo (se presente) ......... I-11

4.1.b Carica della batteria tramite caricabatterie esterno ................................I-12

8.1.g Lista allarmi (solo per modelli con trazione integrata).............................I-21

Spazzole Diametro / pad / numero 440 mm / 16” x 1 550 mm / 20” x 1 310 mm / 12” x 2 Potenza motore / numero 500 W x 1 350 W x 2 Velocità motore 170 giri/min. 190 giri/min. Pressione specifica 30 gr / cm

Trazione Potenza motore -- 150 W Velocità avanzamento massima -- 5,0 Km/h Pendenza massima superabile a pieno carico 2 % Aspirazione Potenza motore 570 W Depressione 130 / 1350 mbar/mmH

Portata d’aria 32 l / sec Rumorosità 67 dB (A) Serbatoio Tipologia “Tank in tank” Riciclo No Capacità soluzione 65 l Capacità recupero 45 l Dimensioni 1130 x 520 x 970

(x2) Paraspruzzi spazzola

Gomma tergitore anteriore

Gomma tergitore posteriore

Accessori a richiesta Spazzola PPL strong ø 0,9

(x2) Gomma tergitore anteriore antiolio

Gomma tergitore posteriore antiolio

- 2x 12V - 120Ah (C20) Gruppo caricabatterie

• Macchinecontrazione:Batterieagel,tipoGF12-105V/120Ah(C20).

• Macchinesenzatrazione:Batterieagel,tipoGF12-79V/79Ah(C20).IT I - 5

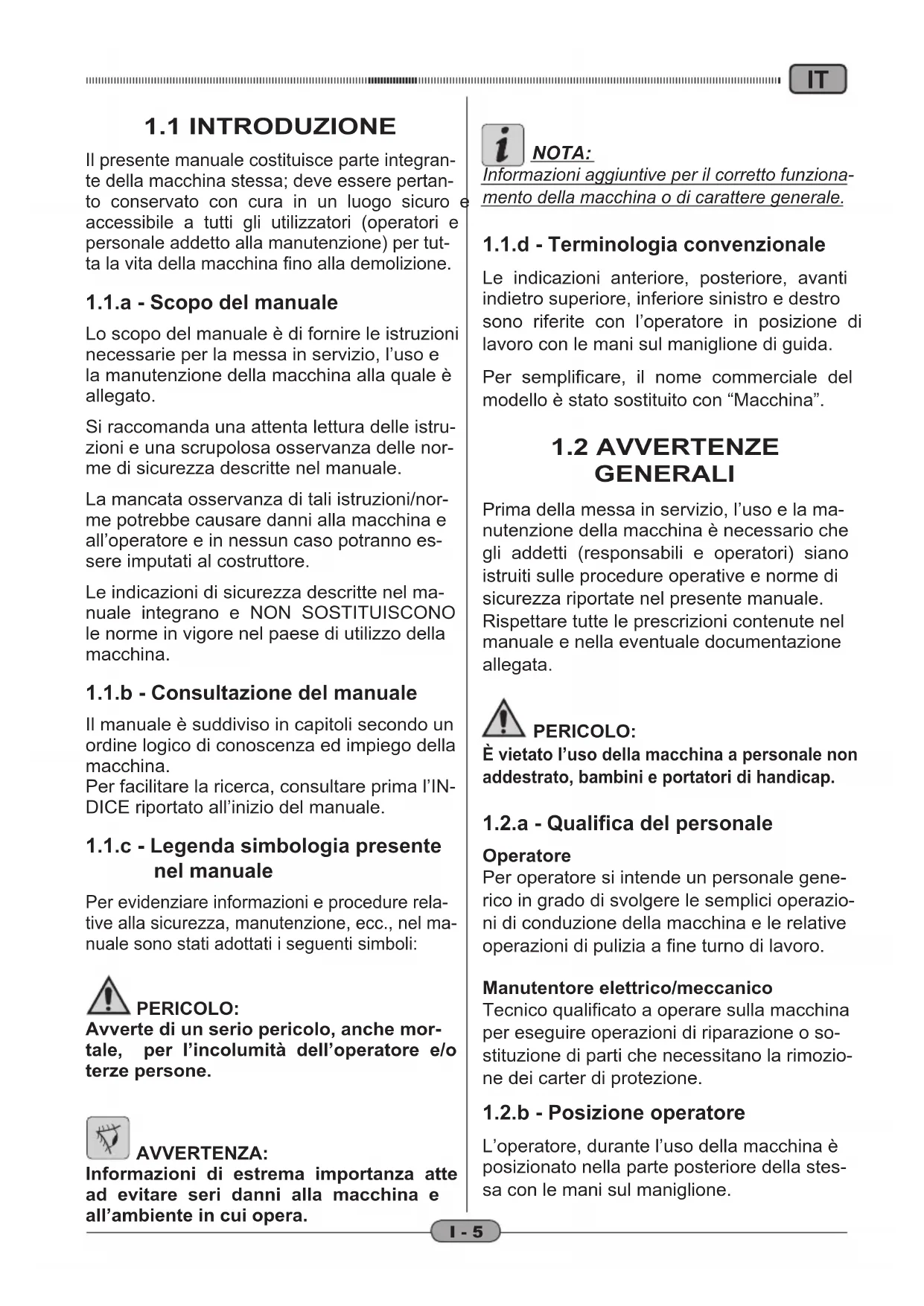

Il presente manuale costituisce parte integran- te della macchina stessa; deve essere pertan- to conservato con cura in un luogo sicuro e accessibile a tutti gli utilizzatori (operatori e personale addetto alla manutenzione) per tut- ta la vita della macchina fino alla demolizione.

1.1.a - Scopo del manuale

Lo scopo del manuale è di fornire le istruzioni necessarie per la messa in servizio, l’uso e la manutenzione della macchina alla quale è allegato. Si raccomanda una attenta lettura delle istru- zioni e una scrupolosa osservanza delle nor- me di sicurezza descritte nel manuale. La mancata osservanza di tali istruzioni/nor- me potrebbe causare danni alla macchina e all’operatore e in nessun caso potranno es- sere imputati al costruttore. Le indicazioni di sicurezza descritte nel ma- nuale integrano e NON SOSTITUISCONO le norme in vigore nel paese di utilizzo della macchina.

1.1.b - Consultazione del manuale

Il manuale è suddiviso in capitoli secondo un ordine logico di conoscenza ed impiego della macchina. Per facilitare la ricerca, consultare prima l’IN- DICE riportato all’inizio del manuale.

1.1.c - Legenda simbologia presente

nel manuale Per evidenziare informazioni e procedure rela- tive alla sicurezza, manutenzione, ecc., nel ma- nualesonostatiadottatiiseguentisimboli: PERICOLO: Avverte di un serio pericolo, anche mor- tale, per l’incolumità dell’operatore e/o terze persone. AVVERTENZA: Informazioni di estrema importanza atte ad evitare seri danni alla macchina e all’ambiente in cui opera. NOTA: Informazioni aggiuntive per il corretto funziona- mento della macchina o di carattere generale.

1.1.d - Terminologia convenzionale

Le indicazioni anteriore, posteriore, avanti indietro superiore, inferiore sinistro e destro sono riferite con l’operatore in posizione di lavoro con le mani sul maniglione di guida. Per semplificare, il nome commerciale del modello è stato sostituito con “Macchina”.

GENERALI Prima della messa in servizio, l’uso e la ma- nutenzione della macchina è necessario che gli addetti (responsabili e operatori) siano istruiti sulle procedure operative e norme di sicurezza riportate nel presente manuale. Rispettare tutte le prescrizioni contenute nel manuale e nella eventuale documentazione allegata. PERICOLO: È vietato l’uso della macchina a personale non addestrato, bambini e portatori di handicap.

1.2.a - Qualifica del personale

Operatore Per operatore si intende un personale gene- rico in grado di svolgere le semplici operazio- ni di conduzione della macchina e le relative operazioni di pulizia a fine turno di lavoro. Manutentore elettrico/meccanico Tecnico qualificato a operare sulla macchina per eseguire operazioni di riparazione o so- stituzione di parti che necessitano la rimozio- ne dei carter di protezione.

1.2.b - Posizione operatore

L’operatore, durante l’uso della macchina è posizionato nella parte posteriore della stes- sa con le mani sul maniglione.ITIT I - 6

1.2.c - Abbigliamento atinfortunistico

- Utilizzare abbigliamento antinfortunistico come indicato dalle norme in vigore nel paese di utilizzo della macchina.

1.2.d - Avvertenze generali prima

dell’uso - Controllare, prima dell’uso della macchi- na, che le protezioni di sicurezza fisse (carter) siano sempre nella loro sede cor- rettamente fissate.

1.2.e - Avvertenze generali durante

l’uso della macchina

Se la macchina emette rumori strani arrestar- la immediatamente e individuare la causa. - NON abbandonare la macchina su su- perfici inclinate superiori al 2%. - Durante l’uso della macchina evitare di urtare scaffalature o armadi. - È vietato utilizzare la macchina all’aperto e su strade pubbliche.

Utilizzare la macchina, se possibile, in am- bienti liberi da persone; in presenza di per- sone estranee avvisare le stesse di allonta- narsi prima di utilizzare la macchina.

Non utilizzare la macchina in ambienti con presenza di sostanze corrosive o salmastre

- Non utilizzare la macchina in ambienti esplosivi (ATEX).

1.2.f - Avvertenze generali sulle

batterie - L’acidodellabatteriaècorrosivo:incaso di contatto con la pelle sciacquare abbon- dantemente con acqua. - Indossare adeguati mezzi di protezione individuale per evitare il contatto con la pelle (vedi norme in vigore nel paese di utilizzo della macchina). - Noninalareilvapore:èpericoloso. - Caricando la batteria si potrebbero for- mare miscele di gas esplosive, pertanto i locali in cui la batteria è caricata devono essere ben ventilati e conformi alle nor- me specifiche in materia. - E’ vietato fumare e/o utilizzare fiamme libere nel raggio di 2 metri dalla batteria durante la carica, nell’area di ricarica, e durante il raffreddamento della stessa dopo la ricarica. - Segnalare eventuali perdite di liquido del- labatteria: Sono pericolose ed altamente inquinanti.

1.2.g - Avvertenze generali durante

la manutenzione - Scollegare le batterie, prima di effettuare operazioni di manutenzione o di ripara- zione.

Non appoggiare utensili ed oggetti metallici sopra le batterie; pericolo di cortocircuiti. - Nelle operazioni di pulizia e di lavaggio non usare detergenti aggressivi, acidi, liscivie, ecc. e prestare particolare atten- zione alle parti elettriche. - Non lavare la macchina con getti di ac- qua diretti o a pressione. - Quando si deve sollevare la macchina per eventuali operazioni di manutenzione è necessario lavorare in sicurezza met- tendo sotto la stessa dei sostegni fissi.

Rivolgersi a un centro di assistenza auto- rizzato per le operazioni di riparazione e richiedere solamente ricambi ORIGINALI.

1.2.h - Avvertenze generali in caso di

incendio - In caso di incendio utilizzare solo estin- tori a polvere omologati; NON utilizzare acqua per spegnere l’incendio.

1.2.i - Fermo prolungato della mac-

china - Riporre la macchina al coperto al riparo degli agenti atmosferici in un luogo dove la temperatura sia compresa tra 5°C e +40°C. - Rimuovere la chiave di avviamento. - Scaricare l’acqua pulita contenuta nel serbatoio. - Eseguire la ricarica delle batterie e una volta cariche scollegarle dalla stessa. - Una volta al mese effettuare la ricarica delle batterie.IT I - 7 1.5. DEMOLIZIONE DELLA MACCHINA Per la salvaguardia dell’ambiente, procedere secondo la normativa locale vigente. Quando l’apparecchio non è più utilizzabile nè riparabile, procedere allo smaltimento d ferenziato dei componenti. L’apparecchiatura elettrica non può essere smaltita come un rifiuto urbano, ma è necessario rispettare la raccolta separata introdotta dalla disciplina spe- ciale per lo smaltimento dei ri- fiuti derivati da apparecchiature elettriche (dlg n 151 del 25/7/05 - 2002/96/CE - 2003/108/CE). Le apparecchiature elettriche sono contras- segnate da un simbolo recante un contenito- re di spazzatura su ruote barrato. Il simbolo indica che l’apparecchiatura è stata immes- sa sul mercato dopo il 13 agosto 2005 e che deve essere oggetto di raccolta separata. Lo smaltimento inadeguato o abusivo delle apparecchiature oppure un uso improprio delle stesse, in considerazione delle sostan- ze e dei materiali contenuti può causare dan- ni alle persone e all’ambiente. Lo smaltimen- to dei rifiuti elettrici che non rispetti le norme vigenti comporta l’applicazione di sanzioni amministrative e penali. 1.6. NORMATIVE DI RIFERIMENTO La macchina è stata costruita in conformità alla direttiva macchine in vigore e in confor- mità alle norme indicate nella dichiarazione “CE” di conformità fornita con la macchina.

1.3. USO PREVISTO DELLA

MACCHINA La macchina è stata progettata e costruita solamente per il lavaggio e asciugatura di pavimenti al coperto. PERICOLO: Qualsiasi altro utilizzo solleva il costrutto- re da responsabilità per danni a persone e/o cose e fa decadere qualsiasi condizio- ne di garanzia.

1.4 - USO NON PREVISTO

DELLA MACCHINA AVVERTENZA: La macchina non è destinata a funzionare all’aperto. PERICOLO: - non lavare pavimenti con acqua superio- re a 50°C; - non utilizzare gasolio/benzine o deter- genti corrosivi per il lavaggio di pavimen- ti; - non lavare e aspirare liquidi corrosivi, in- fiammabili, esplosivi anche se diluiti.

1.4.a - Zone con rischio di esplosione

È assolutamente vietato utilizzare la macchi- na in ambienti con rischio di esplosione dove sono presenti gas, vapori, liquidi e polveri in- fiammabili ed esplosive.Fig. 1 Fig. 2

Una volta rimosso l’imballo come indicato nelle istruzioni riportate sull’imballo stesso, controllare l’integrità della macchina e di tutti i componenti in dotazione. Se si riscontrano danni evidenti contattare il concessionario di zona e il trasportatore en- tro 3 giorni dal ricevimento. - Rimuovere la busta (1) contenente gli ac- cessori. - Tagliare la reggia (2). - Rimuovere il coperchio (3) serbatoio ac- qua di recupero. - Rimuovere i blocchi (4) e (5) in legno. - Sollevare la spazzola (6) premendo sul pedale (7) (vedi relativo paragrafo). - Sollevare il tergitore (8) sollevando la ma- niglia (9) (vedi relativo paragrafo). - Posizionare uno scivolo e scaricare la macchina dal bancale.

2.1.a - Dotazione macchina (Fig. 2)

Gliaccessoriindotazionesonoiseguenti:

1) Tubo flessibile carico acqua.

2) Manuale d’uso e manutenzione della

3) Manuale istruzioni caricabatterie (se pre-

5) Cavo di alimentazione caricabatteria (se

6) Fusibile 7,5A - Fusibile 30A - Fusibile

3.1.a - Posizionamento maniglione

(Fig. 3) - Allentare i volantini (1). - Posizionare il maniglione (2) all’altezza voluta quindi avvitare i volantini (1).

3.1.b - Montaggio coperchio serbato-

io (Fig. 4) - Montare il coperchio (1) come indicato ingurainserendolecavedelcoperchio sui perni del supporto (2) maniglione. - Esercitare una pressione sulla cerniera delcoperchio(1)noadagganciarlocor- rettamente.Fig. 5

3.1.c - Installazione e collegamento

batterie (Fig. 5) AVVERTENZA: Controllare che il serbatoio di recupero e il serbatoio acqua pulita siano vuoti. - Scollegare la spina (1). - Togliere la copiglia (2) e sollevare i ser- batoi (3), tramite la maniglia (4) no al completo ribaltamento. - Posizionare le batterie (5) come indicato inguraecollegarlecomeindicatonello schema di Fig. 5 utilizzando i cavi in do- tazione. - Avvitare i morsetti (6) utilizzando una chiave isolata. - Abbassare i serbatoi (3) e riposizionare la copiglia (2). - Collegare la spina (1). NOTA: La connessione delle batterie deve essere eseguita da personale specializzato. S= Senso di marcia1

BATTERIA PERICOLO: Effettuare la carica delle batterie in locali ben areati e conformi alle norme vigenti nel paese di utilizzo. Per le informazioni relative alla sicurezza attenersi a quanto descritto nel capitolo 1 del presente manuale. AVVERTENZA: Per le informazioni e le avvertenze relative alla batteria e al caricabatteria di bordo (se presente) attenersi a quanto indicato nel ma- nuale del caricabatteria allegato al presente. AVVERTENZA: La macchina esce dalla fabbrica tarata per il funzionamento con batterie a gel. Se si dovessero installare della batterie ad acido è necessario rivolgersi al Centro di Assi- stenza per effettuare una nuova taratura. E’ vietato utilizzare la macchina con batte- rie a gel con taratura per batterie ad acido. NOTA: Per altre informazioni sulle tarature fare rife- rimento alle infomazioni presenti al paragrafo

NOTA: Per la ricarica completa delle batterie sono necessarie 10 ore. Evitare ricariche parziali.

4.1.a - Carica della batteria tramite

caricabatterie di bordo (se presente) (Fig. 6) - Portarsi con la macchina nei pressi di una presa di corrente elettrica di rete. - Staccare la spina (1) delle batterie dalla presa (2) dell’impianto. - Collegare la spina (1) delle batterie alla presa (3) del caricabatterie di bordo (4). - Prelevare dall’apposito aggancio il cavo (5) e collegarlo alla presa (6) presente nella macchina, quindi collegare l’altra estremità alla presa di corrente di rete.Fig. 7

ITIT I - 12 AVVERTENZA: Controllare che la tensione di rete sia compatibile con la tensione di funzio- namento del caricabatteria (230 Vac per mercato Europeo; 115 Vac per mercato Americano; 50/60 Hz). - Lasciare in carica le batterie fino all’illumi- nazione del led (7) “Verde”, quindi stac- care il cavo (5) di alimentazione e ripor- lo. - Ricollegare la spina (1) delle batterie alla presa (2) dell’impianto.

4.1.b - Carica della batteria tramite

caricabatterie esterno (Fig. 7) - Portarsi con la macchina nei pressi della stazione di carica delle batterie. - Staccare la spina (1) delle batterie dalla presa (2) dell’impianto. - Collegare la spina (1) delle batterie alla presa (3) del caricabatterie esterno. - Alla fine della ricarica delle batterie ricol- legare la spina (1) delle batterie alla pre- sa (2) dell’impianto.Fig. 8

1) Maniglione di guida.

2) Cruscotto comandi.

3) Leva azionamento tergipavimento.

4) Rubinetto erogazione acqua.

7) Apertura carico acqua pulita.

9) Flangia rotazione spazzola.

12) Tubo scarico acqua di recupero.

13) Tubo aspirazione acqua tergipavimento.

14) Tubo scarico acqua pulita.

19) Pulsante avviamento rotazione spazzole.

20) Leve avviamento trazione e rotazione

spazzole.ITIT I - 14

1) Interruttore avviamento aspiratore

Il funzionamento dell’interruttore è abilita- to dalla chiave (2) in posizione “1”. Premere l’interruttore in posizione “I”, si illumina e si avvia il funzionamento dell’aspiratore.

2) Chiave di avviamento

Ruotata in posizione “1” abilita il funzio- namento della macchina. 3a) Indicatore ore di funzionamento Si illumina quando la chiave di avviamen- to è in posizione “1” e indica le ore di fun- zionamento della macchina. 3b) Indicatore stato di carica batterie Si illumina quando la chiave di avviamen- to è in posizione “1” indicando lo stato di carica della batteria. - Quando si illuminano i leds di colore verde o il led posizionato nella parte estrema destra dello strumento, indica che lo stato di carica della batteria è massimo. - Quando si illuminano i leds di colore arancio o i led centrali dello strumento, indica che lo stato di carica della batte- ria è circa a metà. - Quando si illumina/no i leds di colore rosso indica che lo stato di carica della batteria è minimo. NOTA: Quando il led o i leds rossi sono illuminati non utilizzare la macchina ma recarsi nella zona di ricarica delle batterie.

4) Interruttore abilitazione rotazione

spazzola/e Il funzionamento dell’interruttore è abilita- to dalla chiave (2) in posizione “1”. Premere l’interruttore (4), si abilita la rota- zione della/e spazzola/e; il funzionamen- to delle stesse è comandato dal pulsante (7) o (8) o dalle leve (9) a seconda del modello, con spazzole in rotazione si illu- mina il pulsante.

5) Interruttore elettrovalvola acqua

Il funzionamento dell’interruttore è abi- litato dalla chiave (2) in posizione “1” e dall’interruttore (4) in posizione “I”. Premere l’interruttore (5), si predispone l’apertura dell’elettrovalvola acqua, il fun- zionamento della stessa è comandato dal pulsante (7) o (8) o dalle leve (9) a secon- da del modello, con elettrovalvola aperta si illumina il pulsante. La quantità di acqua è regolabile tramite il rubinetto (6).

6) Rubinetto regolazione quantità acqua

- Ruotare il rubinetto (6) in senso antiora- rio per aumentare la quantità di soluzio- ne, viceversa per diminuirla.

7) Pulsante avviamento rotazione

spazzola/e Premuto con chiave (2) in posizione “1” e interruttore (4) in posizione “I” avvia la ro- tazione della/e spazzola/e e l’erogazione dell’acqua.

8) Leve avviamento trazione e rotazione

spazzola/e Agendo sulle leve (9) con chiave (2) in posizione “1” e interruttore (4) in posizio- ne “I” avvia la la trazione e la rotazione della/e spazzola/e e l’erogazione dell’ac- qua. Spingendo le leve nel senso “A” la mac- china si avvia in avanti; spingendo le leve nel senso “B” la mac- china si avvia in retromarcia.Fig. 9

I - 15 NOTA: La velocità di trazione è proporzionata all’an- golo di movimentazione delle leve.

9) Manopola regolazione velocità massi-

Ruotando la manopola verso sinistra si diminuisce la velocità massima, ruotan- dola verso destra si aumenta.Fig. 10

SERBATOIO (Fig. 10) AVVERTENZA: Introdurre nel serbatoio solo acqua pulita di rete con temperatura non superiore a 50°C. - Prelevare il tubo (1) in dotazione, collega- re l’estremità (1a) a un rubinetto e l’estre- mità (1b) inserirla nel serbatoio (2). - Aprire il rubinetto e riempire il serbatoio (2). - Il livello dell’acqua contenuta nel serbato- io è visualizzato dalla pallina rossa posi- zionata nel tubo trasparente (1). - Versare nel serbatoio del liquido deter- gente. NOTA: Utilizzare solo detergenti non schiumosi, per la quantità attenersi alle istruzioni del produt- tore del detergente e al tipo di sporco. PERICOLO: In caso di contatto del detergente con oc- chi e pelle o in caso di ingerimento fare riferimento alla scheda di sicurezza e di impiego del produttore del detergente. - Allafinedelriempimentodelserbatoio: introdurre completamente il tubo (1) nel serbatoio (2) dove l’estremità (1a) fa da tappo.Fig. 11

- Controllare che il tubo (1) di scarico del serbatoio di recupero sia correttamente agganciato e correttamente tappato. - Controllare che il raccordo (3) posto sul tergipavimento (4) non sia ostruito e che il tubo sia correttamente collegato. - Controllare che il tubo (5) di scarico ac- qua pulita sia correttamente agganciato agli appositi supporti e che sia corretta- mente tappato. - Controllare lo stato di carica delle batte- rie; ruotare la chiave (7) in posizione “1”, controllando l’indicatore a leds (8).Fig. 12

8.1.b - Preparazione macchina e scel-

ta ciclo - Ruotare la chiave (7) in posizione “1”, si illuminano i led dello strumento (8) indi- cando lo stato di carica delle batterie ed il display (8a) indicando le ora di funziona- mento. - Sganciare la leva (9) ed abbassarla; il ter- gipavimento (4) scende. - Premere il pedale (10), sganciarlo dall’apposito aggancio e sollevarlo, la/e spazzola/e (11) si abbassa/no. Ciclo di lavoro: - La macchina ha la possibilità di effettuare 4ciclidilavoro: Ciclo solo asciugatura: - Per effettuare solo il ciclo di asciugatura premere l’interruttore (12), si avvia l’aspi- ratore. Per i modelli con trazione agire sugli ap- positi comandi per avviare la trazione. Ciclo solo spazzolatura: - Per effettuare solo il ciclo di spazzolatura premere l’intrerruttore (13) per abilitare la rotazione della/e spazzola/e. Premere i comandi (pulsanti o leve) po- sizionati sul maniglione per avviare la ro- tazione della/e spazzola/e (per i modelli con trazione integrata si avvia anche la trazione). Ciclo lavaggio, spazzolatura: - Premere l’interruttore (13) per abilitare la rotazione della/e spazzola/e; premere l’interruttore (14) per abilitare l’erogazio- ne dell’acqua. Ciclo di lavaggio, spazzolatura, asciuga- tura: - Premere l’interruttore (12) per avviare l’aspiratore, l’interruttore (13) per abilitare la rotazione della/e spazzola/e e premere l’interruttore (14) per abilitare l’erogazio- ne dell’acqua. Premere i comandi (pulsanti o leve) po- sizionati sul maniglione per avviare la ro- tazione della/e spazzola/e e l’erogazione dell’acqua (per i modelli con trazione in- tegrata si avvia anche la trazione).Fig. 13

8.1.c - Uso della macchina

- Dopo aver avviato la macchina e scelto il tipo di ciclo, iniziare le operazioni di pulizia spingendo la macchina tramite il maniglione (1) o agendo sui comandi (2) (pulsanti o leve) per avviare la trazione (per i modelli dotati). NOTA: Per evitare di rovinare il pavimento non uti- lizzare la macchina ferma con la rotazione della spazzola inserita. NOTA: La corretta pulizia e asciugatura del pavimento si effettua procedendo con la macchina in avan- ti, procedendo con la macchina indietro oltre a rovinare le racle non si ha una corretta aspira- zione dell’acqua presente nel pavimento. - Eventualmente regolare la quantità di ac- qua di lavaggio tramite il rubinetto (3). - Controllare lo stato di carica delle batterie tramite l’indicatore (4).

8.1.d - Fine uso e spegnimento

- Alla fine delle operazioni di pulizia prima di spegnere la macchina fermare l’ero- gazione dell’acqua e la rotazione della spazzola agendo sugli interruttori (5) e (6); proseguire con l’aspiratore inserito per aspirare tutto il liquido presente nel pavimento, quindi spegnere l’aspiratore premendo l’interruttore (7). - Sollevare il tergipavimento (8) sollevando la leva (9) agganciandola nell’apposita clip (10) di fissaggio. - Sollevare la spazzola premendo il peda- le (11) fino a finecorsa agganciandolo nell’apposito incastro. AVVERTENZA: Sollevare sempre il tergitore alla fine dei lavori di pulizia in quanto si evita la defor- mazione delle racle in gomma. - Ruotare la chiave (12) in posizione “0” per spegnere la macchina.Fig. 14

8.1.e - Allarme massimo livello acqua

di recupero (Fig. 14) Se durante l’uso della macchina l’aspiratore si spegne vuol dire che il livello del liquido presente nel serbatoio di recupero ha rag- giunto le sonde (1) di massimo livello poste all’interno del serbatoio stesso. Recarsi presso la stazione di scarico acqua e scaricare il serbatoio di recupero come in- dicato nel relativo paragrafo.

8.1.f - Altezza sonde (Fig. 14)

Le sonde (1) sono regolate per un utilizzo della macchina con pendenza del 2%. Qualora, nell’ambiente di lavoro, vi siano presenti rampe in salita o discesa superiori al 2% si deve regolare l’altezza delle sonde onde evitare danni alla turbina di aspirazio- ne. AVVERTENZA: Per la regolazione rivolgersi al Centro di Assistenza Autorizzato.Fig. 15

8.1.g - Lista allarmi (solo per modelli

con trazione integrata) (Fig. 15) Quando si presenta un malfunzionamento della macchina, sul display (1) lampeggiano delle barre, ognuna delle quali corrisponde ad un preciso allarme, come da elenco sotto riportato. Consultare l’elenco ed eseguire le procedure consigliate per ripristinare il corretto funzio- namento della macchina. Se i rimendi consigliati non dovessero avere un buon esito, contattare il Servizio di Assi- stenza Tecnica. Seinvece,letaccherestanosse,segnala- nolostatodicaricadellabatteria: - 1Bar:caricaminima; - 10Bar:caricamassima. Elenco allarmi: Le batterie necessitano di ricarica. Vericarelacorrettaconnessionetrailmotoreelaschedaelettronica. Il motore di trazione è in corto circuito. Contattare l’assistenza tecnica La carica delle batterie è scesa al di sotto della soglia impostata. La scheda elettronica ha inibito alcune funzioni. Ricaricare le batterie. Non usato. La scheda elettronica ha disattivato il motore di trazione. Probabilmente è collegato il caricabatterie. Allarme acceleratore (leve rosse sul maniglione di guida). Verificare che sia in posizione centrale all’accensione della macchina.ITIT I - 22 La scheda elettronica è in allarme. Verificare i collegamenti. Il freno magnetico ha un problema. Verificare i collegamenti del freno e del motore trazione. Eccessiva tensione applicata alla scheda elettronica. Verificare i collegamenti. Inaggiuntaallepossibilitàsegnalatenoadora,sipuòpresentareilcasoincuituttee10 letacchecontinuinoascorreresuldisplay(1):signicachelamacchinaèstataaccesacon acceleratore premuto, rilasciare l’acceleratore.Fig. 16

RECUPERO (Fig. 16) Alla fine del ciclo di lavaggio oppure quando il serbatoio (1) dell’acqua di recupero risulta pieno è necessario svuotarlo agendo come segue: NOTA: Per lo smaltimento dell’acqua di recupero at- tenersi alle norme vigenti nel paese di utiliz- zo della macchina. - Posizionarsi con la macchina vicino a una piletta di scarico. - Staccare il tubo (2) dal supporto. - Togliere il tappo (3) dal tubo (2) e scarica- re completamente l’acqua contenuta nel serbatoio. NOTA: E’ possibile modulare la quantità di acqua che fuoriesce premendo la parte finale del tubo (2). - Reinserire il tappo (3) sul tubo (2) e ripo- sizionarlo sul relativo supporto.Fig. 17

PULIZIA AVVERTENZA: Per le informazioni e le avvertenze relative alle operazioni di manutenzione o pulizia attenersi a quanto indicato nel paragrafo “Avvertenze generali durante la manuten- zione” presente nel capitolo 1 del presen- te manuale. OPERAZIONI DA EFFETTUARSI OGNI GIORNO

10.1.a - Svuotamento e pulizia serba-

toio acqua pulita (Fig. 17) AVVERTENZA: Alla fine delle operazioni di lavaggio è obbligatorio scaricare e pulire il serbato- io dell’acqua pulita per evitare depositi o incrostazioni. Dopo aver scaricato il serbatoio dell’acqua di recupero scaricare il serbatoio dell’acqua pulitaagendocomesegue: - Posizionarsi con la macchina su una pi- letta di scarico. - Staccare il tubo (1) dagli appositi agganci, abbassarlo a terra sulla piletta di scarico, se chiuso, togliere il tappo (2) e lasciare scaricare completamente l’acqua. - Sollevare il coperchio (3). - Lavare l’interno del serbatoio lasciando il tubo di scarico aperto e introducendo acqua pulita dall’apertura superiore. - Alla fine della pulizia sollevare il tubo (1), chiudere il tappo (2) ad agganciare il tubo negli appositi incastri.Fig. 18

10.1.b - Pulizia serbatoio acqua di re-

cupero (Fig. 18) AVVERTENZA: Alla fine delle operazioni di lavaggio è obbligatorio pulire il serbatoio dell’acqua di recupero per evitare depositi o incro- stazioni ed il proliferare di batteri, odori, muffe. - Scaricare l’acqua di recupero come indi- cato nel relativo paragrafo posizionando- si con la macchina su una piletta di scari- co. - Sollevare il coperchio (1). - Rimuovere la paratia (2) e lavarla con ac- qua corrente. - Lasciando il tubo (3) abbassato e il tappo rimosso, tramite un tubo versare acqua corrente all’interno del serbatoio (4), pu- lendolo fino a che dal tubo di scarico fuo- riesca acqua pulita. - Pulire con un panno umido le sonde di livello (5) facendo attenzione a non defor- marle. - Rimontare il tutto procedendo in senso inverso.Fig. 19

10.1.c - Pulizia tergitore (Fig. 19)

Per effettuare una corretta pulizia del tergito- re (1) è necessario rimuoverlo agendo come segue: - Staccare il tubo (2) dal tergitore (1). - Allentare i pomelli (3) e rimuovere il tergi- tore (1). - Lavare il tergitore e in particolar modo le gomme (4) e l’interno del raccordo di aspirazione (5). NOTA: Se durante il lavaggio si nota che le gomme (4) si presentano rovinate o usurate è neces- sario sostituirle o girarle. - Rimontare il tutto procedendo in senso inverso. OPERAZIONI DA EFFETTUARSI OGNI MESE

10.1.d - Pulizia filtro acqua pulita

(Fig. 20) - Svitare il coperchio trasparente (1) del fil- tro e rimuovere il filtro (2). - Pulire il filtro (2) in acqua corrente. - Rimontare il tutto procedendo in senso inverso.Fig. 21

10.1.e - Sostituzione spazzola

(Fig. 21) Si rende necessaria la sostituzione della spazzola quando la stessa si presenta usu- rata con lunghezza setole inferiore a 2 cm oppure va sostituita in funzione al tipo di pa- vimento da lavare; per la sostituzione, agire comesegue: - Sollevare la spazzola agendo sul pedale come indicato nel relativo paragrafo. - Infilare una mano sotto il gruppo porta- spazzola (1); per sganciare la spazzola ruotarla con un colpo secco nel senso contrario alla rotazione. - Sostituire la spazzola posizionandola sot- to la flangia portaspazzola (1). - Abbassare la flangia portaspazzola (1) agendo sul pedale come indicato nel re- lativo paragrafo. - Ruotare la chiave (2) in posizione “1”. - Premere l’interruttore (3) per abilitare la rotazione della spazzola. - Agire sui comandi (4) posizionati sul ma- niglione per avviare la rotazione della spazzola fino a sentire il “click” di aggan- cio della spazzola sulla flangia (1), quindi fermare la rotazione della spazzola rila- sciando i comandi (4). - Spegnere la macchina ruotando la chiave (2) in posizione “0”.Fig. 22

10.1.f - Sostituzione gomme tergito-

re (Fig. 22) Quando si nota che l’asciugatura del pavi- mento risulta difficoltosa o che nel pavimento rimangono alcune tracce di acqua è neces- sario controllare lo stato di usura delle gom- medeltergitore(1): - Rimuovere il gruppo tergitore (1) come indicato nel paragrafo “Pulizia tergitore”. - Svitare i dadi ad alette (2) e rimuovere le gomme (3) . NOTA: Quando le gomme (3) sono usurate da un lato, per una volta, possono essere capovol- te. - Sostituire o capovolgere le gomme (3) senza invertirle. - Rimontare il tutto procedendo in senso inverso. NOTA: È possibile avere due tipi di gomme: Gomme in para per tutti i tipi di pavimento e gomme in poliuretano per pavimenti di offici- ne meccaniche, sporchi di olio.1

10.1.g - Sostituzione fusibili (Fig. 23)

AVVERTENZA: Sostituire il fusibile bruciato con uno di pari amperaggio. - Staccare la spina (1) dalla presa (2). - Togliere il coperchio (3) per accedere ai fusibili. Fusibile (4) - 7,5A Protezione quadro comandi. Fusibile (5) - Verde 30A Protezione motore rotazione spazzola. Fusibile (6) - Rosso 40A Protezione motore aspiratore - Rimontare il coperchio (3). - Per la sostituzione del fusibile (7) posto sul polo positivo della batteria procedere nelseguentemodo: AVVERTENZA: Controllare che il serbatoio di recupero e il serbatoio acqua pulita siano vuoti. - Scollegare la spina (8). - Togliere la copiglia (9) e sollevare i ser- batoi(10),tramitelamaniglia(11)noal completo ribaltamento. Fusibile (7) - 75A Fusibile batteria.Fig. 24

10.1.h - Configurazione caricabatte-

rie e strumento digitale (Figg. 24-25) AVVERTENZA: La macchina esce dalla produzione con una configurazione standard per il funzio- namento con batterie a gel tipo “Sonnen- schein”. - Rimuovere il carter (1) svitando le viti (2). Configurazione strumento digitale (solo per modelli senza trazione integrata) - Sulla parte posteriore dello strumento di- gitale(3)èpresenteunselettore(4): - per batterie ad acido ruotare il seletto- re (4) in posizione “0”; - per batterie a gel ruotare il selettore (4) in posizione “2”.Fig. 25

I - 31 Configurazione standard caricabatterie con batterie a gel tipo Sonnenschein - Sollevare la mostrina (X) e controllare che gli switches (1 - 2 - 3 - 4) siano posti come in figura (C). E’ possibile modificare la configurazione agendocomesegue: Configurazione caricabatterie per batterie a gel di tipo diverso da Sonnenschein - Sollevare la mostrina (X) e controllare che gli switches (1 - 2 - 3 - 4) siano posti come in figura (D). Configurazione caricabatterie per batterie ad acido - Sollevare la mostrina (X) e controllare che gli switches (1 - 2 - 3 - 4) siano posti come in figura (E). AVVERTENZA: Agire solo sugli switches (1 - 2 - 3 - 4); non modificare la posizione degli switches (5

Ruotando la chiave la mac- china non si avvia. Batteria scarica. Fusibile generale bruciato. Controllare lo stato di carica della batteria. Sostituire il fusibile genera- le da 7,5A. Spazzola non ruota. Fusibile spazzola bruciato. Interruttore abilitazione ro- tazione spazzola non pre- muto. Sostituire il fusibile VERDE motore spazzola da 30A. Premere l’interruttore. Aspiratore non funziona. Fusibile aspiratore brucia- to. Interruttore aspiratore non premuto. Serbatoio di recupero pie- no. Sostituire il fusibile ROSSO motore aspiratore da 40A. Premere l’interruttore. Svuotare, lavare e pulire il serbatoio e le sonde. La macchina non asciuga bene lasciando tracce di acqua nel pavimento. Aspiratore spento Tubo di aspirazione intasa- to. Serbatoio di recupero pie- no. Gomme tergitore usurate. Avviare l’aspiratore Controllare e eventualmen- te pulire il tubo di aspirazio- ne che collega il tergitore al serbatoio di recupero. Svuotare il serbatoio di re- cupero. Capovolgere o sostituire le gomme tergitore. Non fuoriesce acqua. Serbatoio vuoto. Interruttore abilitazione elet- trovalvola non premuto. Rubinetto chiuso. Filtro intasato. Elettrovalvola non funzio- nante. Riempire il serbatoio. Premere l’interruttore. Aprire il rubinetto. Pulire il filtro. Chiamare il servizio di assi- stenza tecnica.IT I - 33

10.1 MANTENIMIENTO Y
