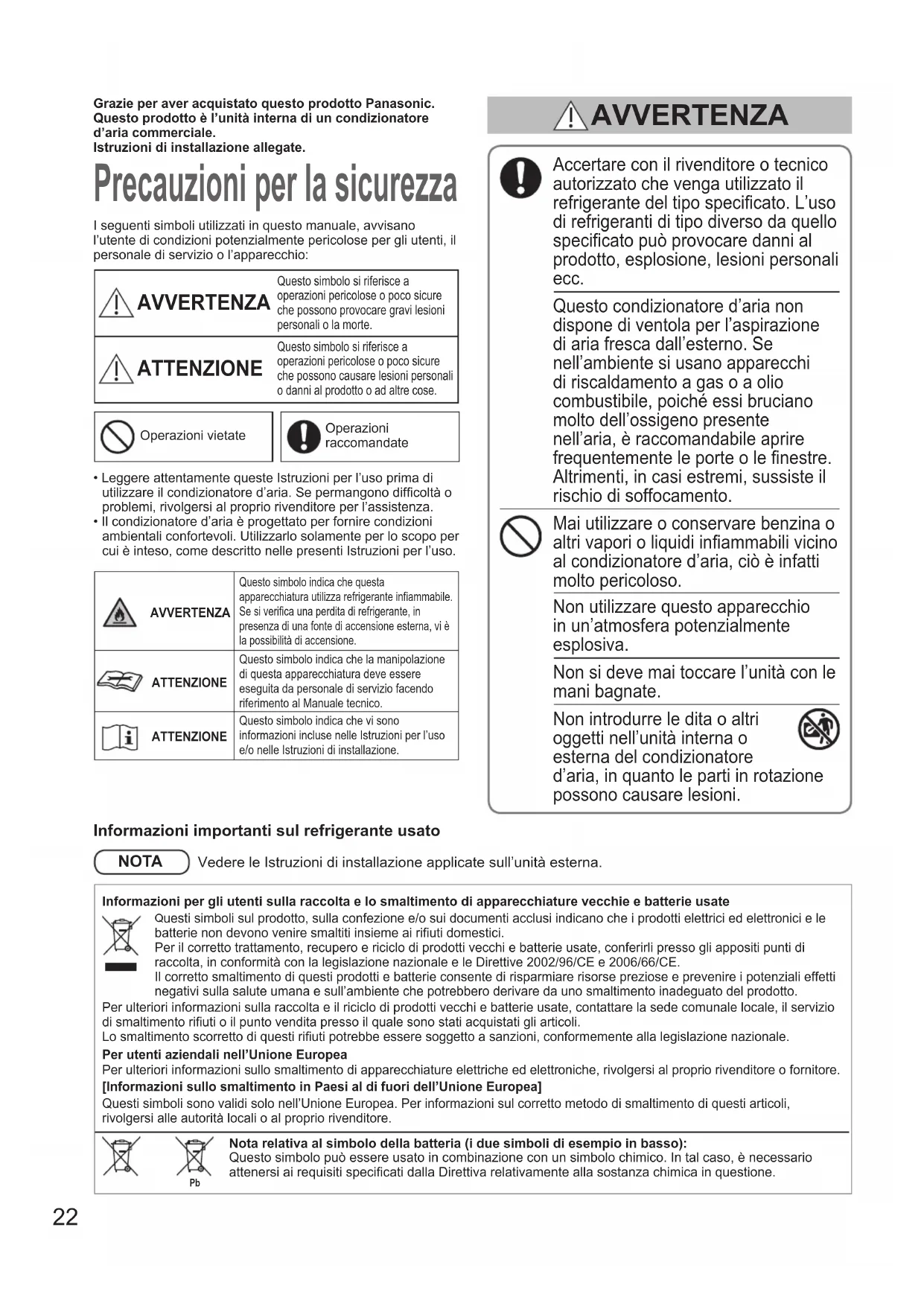

Filter-AnzeigeKabel-FernbedienungFilter-AnzeigeMit einem weichen Tuch abwischen.(Bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch verwenden.) OI_321286_EU.indb 21 2020/11/24 13:29:4022 Grazie per aver acquistato questo prodotto Panasonic.Questo prodotto è l’unità interna di un condizionatore d’aria commerciale.Istruzioni di installazione allegate. Precauzioni per la sicurezza I seguenti simboli utilizzati in questo manuale, avvisano l’utente di condizioni potenzialmente pericolose per gli utenti, il personale di servizio o l’apparecchio: AVVERTENZA Questo simbolo si riferisce a operazioni pericolose o poco sicure che possono provocare gravi lesioni personali o la morte. ATTENZIONE Questo simbolo si riferisce a operazioni pericolose o poco sicure che possono causare lesioni personali o danni al prodotto o ad altre cose.Operazioni vietateOperazioni raccomandate• Leggere attentamente queste Istruzioni per l’uso prima di utilizzare il condizionatore d’aria. Se permangono difcoltà o problemi, rivolgersi al proprio rivenditore per l’assistenza.• Il condizionatore d’aria è progettato per fornire condizioni ambientali confortevoli. Utilizzarlo solamente per lo scopo per cui è inteso, come descritto nelle presenti Istruzioni per l’uso. Accertare con il rivenditore o tecnico autorizzato che venga utilizzato il refrigerante del tipo specicato. L’uso di refrigeranti di tipo diverso da quello specicato può provocare danni al prodotto, esplosione, lesioni personali ecc. Questo condizionatore d’aria non dispone di ventola per l’aspirazione di aria fresca dall’esterno. Se nell’ambiente si usano apparecchi di riscaldamento a gas o a olio combustibile, poiché essi bruciano molto dell’ossigeno presente nell’aria, è raccomandabile aprire frequentemente le porte o le nestre. Altrimenti, in casi estremi, sussiste il rischio di soffocamento. Mai utilizzare o conservare benzina o altri vapori o liquidi inammabili vicino al condizionatore d’aria, ciò è infatti molto pericoloso. Non utilizzare questo apparecchio in un’atmosfera potenzialmente esplosiva. Non si deve mai toccare l’unità con le mani bagnate. Non introdurre le dita o altri oggetti nell’unità interna o esterna del condizionatore d’aria, in quanto le parti in rotazione possono causare lesioni. AVVERTENZA AVVERTENZAQuesto simbolo indica che questa apparecchiatura utilizza refrigerante infiammabile. Se si verifica una perdita di refrigerante, in presenza di una fonte di accensione esterna, vi è la possibilità di accensione.ATTENZIONEQuesto simbolo indica che la manipolazione di questa apparecchiatura deve essere eseguita da personale di servizio facendo riferimento al Manuale tecnico.ATTENZIONEQuesto simbolo indica che vi sono informazioni incluse nelle Istruzioni per l’uso e/o nelle Istruzioni di installazione.Informazioni importanti sul refrigerante usato NOTA Vedere le Istruzioni di installazione applicate sull’unità esterna.Informazioni per gli utenti sulla raccolta e lo smaltimento di apparecchiature vecchie e batterie usate

uesti simboli sul prodotto, sulla confezione e/o sui documenti acclusi indicano che i prodotti elettrici ed elettronici e le batterie non devono venire smaltiti insieme ai riuti domestici. Per il corretto trattamento, recupero e riciclo di prodotti vecchi e batterie usate, conferirli presso gli appositi punti di raccolta, in conformità con la legislazione nazionale e le Direttive 2002/96/CE e 2006/66/CE. Il corretto smaltimento di questi prodotti e batterie consente di risparmiare risorse preziose e prevenire i potenziali effetti negativi sulla salute umana e sull’ambiente che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per ulteriori informazioni sulla raccolta e il riciclo di prodotti vecchi e batterie usate, contattare la sede comunale locale, il servizio di smaltimento riuti o il punto vendita presso il quale sono stati acquistati gli articoli. Lo smaltimento scorretto di questi riuti potrebbe essere soggetto a sanzioni, conformemente alla legislazione nazionale. Per utenti aziendali nell’Unione Europea Per ulteriori informazioni sullo smaltimento di apparecchiature elettriche ed elettroniche, rivolgersi al proprio rivenditore o fornitore. [Informazioni sullo smaltimento in Paesi al di fuori dell’Unione Europea] Questi simboli sono validi solo nell’Unione Europea. Per informazioni sul corretto metodo di smaltimento di questi articoli, rivolgersi alle autorità locali o al proprio rivenditore. Nota relativa al simbolo della batteria (i due simboli di esempio in basso):Questo simbolo può essere usato in combinazione con un simbolo chimico. In tal caso, è necessario attenersi ai requisiti specicati dalla Direttiva relativamente alla sostanza chimica in questione. OI_321286_EU.indb 22 2020/11/24 13:29:4123 ITALIANO Se il refrigerante entra a contatto con una amma, produce un gas tossico. Per motivi di sicurezza, prima di procedere con la pulizia o la manutenzione, spegnere il condizionatore d’aria e scollegarlo dall’alimentazione elettrica. Scollegare la spia di alimentazione dalla presa, oppure spegnere l’interruttore differenziale o disinserire l’alimentazione spegnendo il sezionatore, in modo da isolare il condizionatore d’aria dall’alimentazione di rete in caso di emergenza. Smaltire in conformità con le normative nazionali e/o locali. Questo prodotto non deve essere modicato o smontato in nessun caso. L’unità modicata o smontata può causare incendio, scosse elettriche o lesioni personali. Non pulire da sé l’interno delle unità interne ed esterne. Tale pulizia deve essere afdata a un rivenditore o a un tecnico autorizzato. In caso di malfunzionamento dell’apparecchio, non tentare di ripararlo da sé. Per le riparazioni e lo smaltimento, rivolgersi al proprio rivenditore o a un centro di assistenza. Collegare ciascuna unità a una presa di corrente dedicata e nella linea esclusiva installare un sezionatore, un interruttore differenziale contro le perdite a terra (ELCB) o un interruttore differenziale (RCD) per la protezione da sovracorrente. Collegare ciascuna unità a una presa elettrica dedicata e con i cablaggi ssi provvisti della possibilità di scollegare totalmente l’alimentazione mediante separazione di tutti i poli in ottemperanza alle normative sui collegamenti elettrici. Per evitare i rischi derivanti da eventuali problemi di isolamento, l’unità deve essere collegata a massa. AVVERTENZA Per prevenire surriscaldamento e incendio, non utilizzare cavi modicati, cavi di giunzione, prolunghe o cavi non specicati. L’apparecchio deve essere conservato in un locale in cui non siano presenti fonti di accensione con funzionamento continuo (come ad esempio amme libere, apparecchi a gas in funzione o riscaldatori elettrici in funzione). Tenere presente che i refrigeranti possono essere inodore. Se l’apparecchio è installato in un’area non ventilata e utilizza refrigeranti inammabili, tale area deve essere predisposta in modo che, in caso di perdite di refrigerante, questo non possa ristagnare creando pericolo di incendio o di esplosione. L’apparecchio deve essere conservato in un’area ben ventilata, in un locale di dimensioni corrispondenti a quelle richieste per il locale d’uso. Dopo aver installato l’unità, non mancare mai di chiedere all’installatore la supercie del locale in cui è installata l’unità e la quantità di carica del refrigerante. In caso di cambiamento dell’unità o della supercie del locale, non mancare mai di consultare il rivenditore o un centro di assistenza. Non utilizzare mezzi per accelerare il processo di sbrinamento o per pulire, diversi da quelli raccomandati dal produttore. Non forare o bruciare. Qualora sia richiesta la ventilazione meccanica, le aperture di ventilazione devono essere mantenute libere da ostruzioni. OI_321286_EU.indb 23 2020/11/24 13:29:4124 AVVERTENZA Al vericarsi di qualsiasi anomalia/ guasto, interrompere l’utilizzo del prodotto e scollegare la spina di alimentazione o spegnere l’interruttore di alimentazione e il salvavita. (Rischio di fumo/incendio/scosse elettriche) Esempi di anomalia/guasto:

L’interruttore differenziale contro le perdite a terra salta spesso.

A volte il prodotto non si avvia quando viene acceso.

A volte l’alimentazione si disinserisce quando si muove il cavo.

Durante il funzionamento si avvertono odore di bruciato o rumori anomali.

Il corpo è deformato o troppo caldo.

L’unità interna ha perdite di acqua.

Il cavo o la spina di alimentazione diventano troppo caldi.

Non è possibile controllare la velocità della ventola.

L’unità si arresta subito dopo essere stata accesa per funzionare. Contattare immediatamente il proprio rivenditore per la manutenzione/ riparazione. Non sedersi né salire in piedi sull’unità. Si potrebbe accidentalmente cadere. L’apparecchio deve essere conservato in un locale in cui non siano presenti amme libere con funzionamento continuo (come ad esempio apparecchi a gas in funzione) o fonti di accensione (come ad esempio riscaldatori elettrici in funzione). Quando il “sensore di rilevamento di perdite di refrigerante R32” opzionale rileva una perdita di refrigerante, sul telecomando vengono visualizzati l’allarme P08 e il simbolo di ispezione, la ventola dell’unità interna entra in funzione per prevenire ristagni di refrigerante, e non si arresta nemmeno premendo il pulsante ON/ OFF (accensione/spegnimento) del telecomando. In tal caso non spegnere l’interruttore differenziale contro le perdite a terra, ventilare il locale e contattare immediatamente un centro di assistenza. Evitare inoltre l’uso di apparecchi a combustione come stufe o fornelli. Se viene utilizzato refrigerante R32 e il sensore di rilevamento di perdite di refrigerante R32 è collegato all’unità interna, non spegnere l’interruttore differenziale contro le perdite a terra dell’unità interna, tranne nel caso in cui sia presente un sintomo di anomalia o guasto, o quando si esegue la manutenzione a breve termine. (Quando l’interruttore differenziale contro le perdite a terra è spento, il sensore di rilevamento di perdite di refrigerante R32 non può rilevare eventuali perdite di refrigerante, e ciò può causare la generazione di gas tossico e incendio.) OI_321286_EU.indb 24 2020/11/24 13:29:4225 ITALIANO Non utilizzare i seguenti elementi nelle vicinanze dell’unità interna e del sensore di rilevamento di perdite di refrigerante R32, in quanto possono causare incendi o falso rilevamento di perdite di refrigerante.

• Apparecchiature a gas che utilizzano gas inammabili (propano, metano ecc.)

• Gas combustibili quali pesticidi e lacche per capelli (GPL ecc.)

• Spray, medicinali, sostanze chimiche, vernici ecc. che utilizzano silossani. Questo apparecchio è stato progettato per essere utilizzato da utenti esperti o addestrati in negozi, industrie leggere o fattorie, o per scopi commerciali da parte di non addetti. Questo apparecchio può essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacità siche, sensoriali o mentali ridotte o da persone inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull’utilizzo in sicurezza e informate sui pericoli presenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione da parte dell’utente non devono essere effettuate da bambini senza supervisione. Mantenere l’allarme antincendio e l’uscita dell’aria ad almeno 1,5 metri dall’unità. Se nell’ambiente vi sono bambini o persone invalide è raccomandabile non raffreddarlo né riscaldarlo eccessivamente. Non accendere e spegnere il condizionatore d’aria dall’interruttore principale di alimentazione. Usare il pulsante di funzionamento ON/OFF. Non inserire alcun oggetto nell’uscita dell’aria dell’unità esterna. Ciò è’pericoloso in quanto la ventola ruota ad alta velocità. Non toccare né la presa dell’aria né le taglienti alette d’alluminio dell’unità esterna. Ci si potrebbe ferire. Non introdurre alcun oggetto estraneo nel VANO DELLA VENTOLA. Ci si potrebbe infatti ferire e danneggiare l’unità. Non toccare la ventola, in quanto ruota automaticamente quando viene rilevata una perdita di refrigerante. Ci si potrebbe infatti ferire. ATTENZIONE
• L’apparecchio deve essere conservato in modo da prevenire danni meccanici.
• Il compressore si potrebbe occasionalmente arrestare durante i temporali. Non si tratta di un guasto meccanico. L’unità si rimette in funzione automaticamente dopo alcuni minuti.
• Il testo in inglese corrisponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali. AVVISO Se viene visualizzato l’allarme J01, vi è un problema a livello del sensore di rilevamento di perdite di refrigerante R32 o del collegamento del suo cablaggio all'unità interna. Contattare immediatamente un centro di assistenza. (Le perdite di refrigerante potrebbero non venire rilevate.) Quando viene visualizzato l’allarme J02, questo indica la ne del ciclo di vita della scheda del sensore di rilevamento di perdite di refrigerante R32. Contattare il prima possibile un centro di assistenza per la sostituzione della scheda del sensore. (Se si continua a utilizzare la scheda del sensore senza sostituirla, il sensore potrebbe deteriorarsi e non rilevare correttamente le perdite di refrigerante.) AVVERTENZA OI_321286_EU.indb 25 2020/11/24 13:29:4226 Meccanismo di funzionamento

Prestazioni di riscaldamento zQuesto condizionatore d’aria utilizza l’aria esterna per il riscaldamento, pertanto le sue prestazioni di riscaldamento si riducono con il ridursi della temperatura esterna. → Se il riscaldamento non è sufciente, utilizzare un apparecchio di riscaldamento aggiuntivo.

Sbrinamento zL’apparecchio può avviare l’operazione di sbrinamento per sciogliere la brina formatasi nell’unità esterna.

Avvio dello sbrinamento: La ventola dell’unità interna si arresta (o si muove a una velocità estremamente ridotta). →Appare l’indicazione “” (STANDBY).

Il funzionamento in modalità di riscaldamento riprende dopo alcuni minuti: La ventola dell’unità interna rimane ferma (o si muove a una velocità estremamente ridotta) nché la serpentina dello scambiatore di calore dell’unità interna non si riscalda a sufcienza. →Appare l’indicazione “” (STANDBY).

Lo sbrinamento è completato: La ventola dell’unità interna riprende il funzionamento. →L’indicazione “” (STANDBY) scompare.

Funzionamento “DRY” (Deumidicazione) zUna volta che la temperatura nel locale raggiunge il livello impostato, l’unità esterna ripete il ciclo di accensione e spegnimento automaticamente. zQuando la temperatura nel locale è prossima a raggiungere il livello impostato, la velocità della ventola viene automaticamente impostata su “brezza” (usso d’aria leggero).

In caso di mancanza di corrente durante il funzionamento dell’unità L’unità riprende automaticamente il funzionamento. Saranno usate le impostazioni di funzionamento precedenti la mancanza di corrente. AVVERTENZA zPer motivi di sicurezza, spegnere il condizionatore d’aria e scollegarlo dall’alimentazione elettrica prima di procedere con la pulizia. (La mancata osservanza di questa precauzione può provocare scosse elettriche o lesioni in quanto la ventola sta ruotando a velocità elevata.) zNon versare acqua sull’unità interna. (Ciò potrebbe danneggiarne i componenti interni e causare il pericolo di scosse elettriche.) ATTENZIONE zMai utilizzare solventi o sostanze chimiche aggressive. Evitare inoltre di pulire i componenti di plastica con acqua molto calda. (Ciò può provocare deformazioni o alterazioni dei colori.) zAlcuni bordi metallici e le alette sono taglienti. Pulire tali parti con cautela. (Ci si potrebbe ferire.) zPer pulire un’unità interna installata in alto, salire su una sedia o una scala stabile. Manutenzione

Unità interna (p.es. tipo Y2)

Occorre pulire periodicamente la serpentina interna e gli altri componenti dell’unità esterna.• Rivolgersi al proprio rivenditore o a un centro di assistenza.

Manutenzione del ltro dell’aria Quando sul display del telecomando cablato appare (Filtro), rivolgersi al rivenditore o a un centro di assistenza.Telecomando con timer Telecomando cablato di alto livelloIndicatore del ltro
