GEBRUIKSAANWIJZING S22MY2E5B PANASONIC

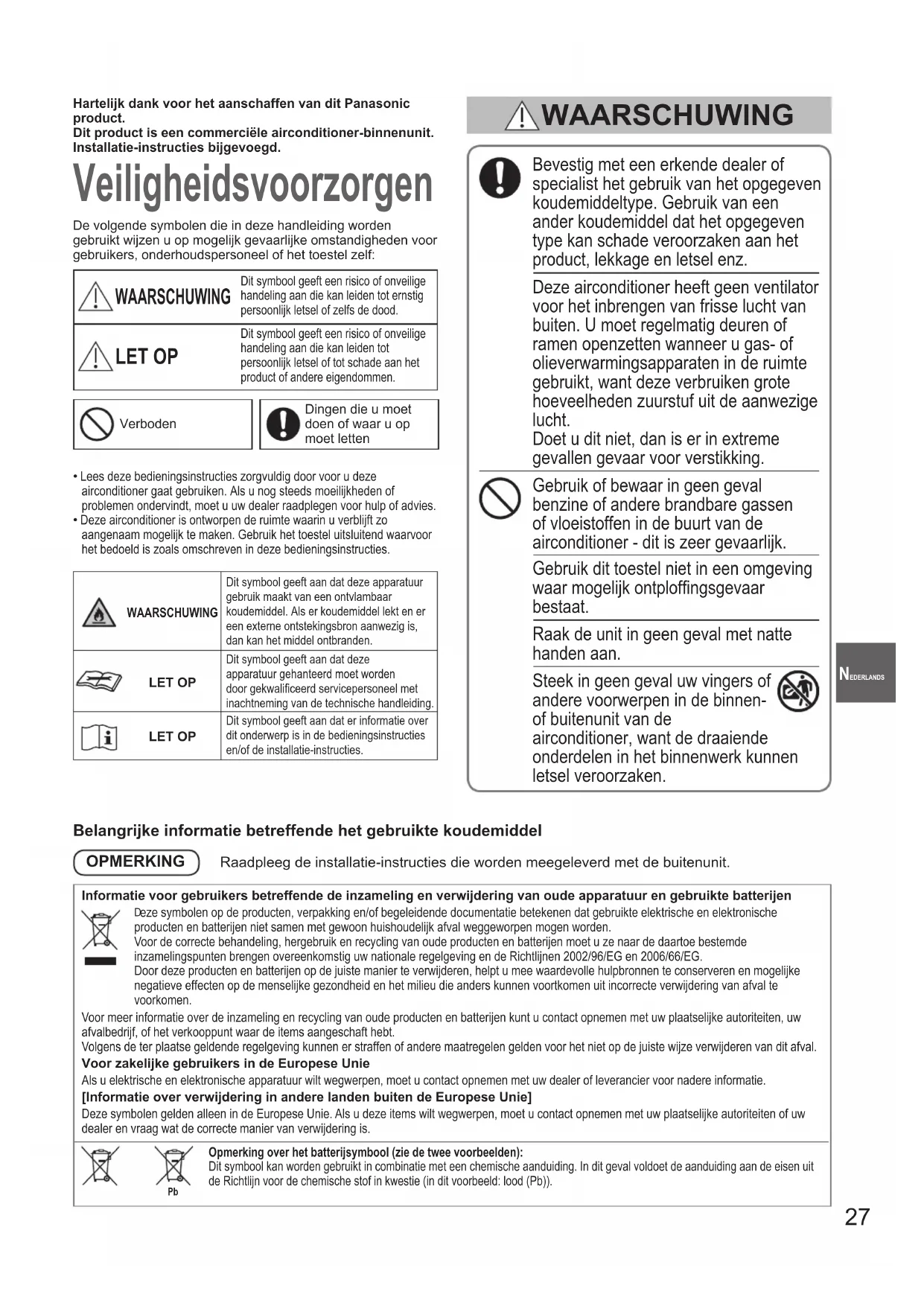

Indicatore del ltroTelecomando cablatoPulire con un panno morbido.(In presenza di molto sporco, usare un panno inumidito con acqua.)Indicatore del ltro OI_321286_EU.indb 26 2020/11/24 13:29:4227 NEDERLANDSHartelijk dank voor het aanschaffen van dit Panasonic product.Dit product is een commerciële airconditioner-binnenunit.Installatie-instructies bijgevoegd. Veiligheidsvoorzorgen De volgende symbolen die in deze handleiding worden gebruikt wijzen u op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zelf: WAARSCHUWING Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood. LET OP Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.VerbodenDingen die u moet doen of waar u op moet letten Lees deze bedieningsinstructies zorgvuldig door voor u deze airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondervindt, moet u uw dealer raadplegen voor hulp of advies. Deze airconditioner is ontworpen de ruimte waarin u verblijft zo aangenaam mogelijk te maken. Gebruik het toestel uitsluitend waarvoor het bedoeld is zoals omschreven in deze bedieningsinstructies. Bevestig met een erkende dealer of specialist het gebruik van het opgegeven koudemiddeltype. Gebruik van een ander koudemiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz. Deze airconditioner heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanneer u gas- of olieverwarmingsapparaten in de ruimte gebruikt, want deze verbruiken grote hoeveelheden zuurstuf uit de aanwezige lucht. Doet u dit niet, dan is er in extreme gevallen gevaar voor verstikking. Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk. Gebruik dit toestel niet in een omgeving waar mogelijk ontplofngsgevaar bestaat. Raak de unit in geen geval met natte handen aan. Steek in geen geval uw vingers of andere voorwerpen in de binnen- of buitenunit van de airconditioner, want de draaiende onderdelen in het binnenwerk kunnen letsel veroorzaken. WAARSCHUWING WAARSCHUWINGDit symbool geeft aan dat deze apparatuur gebruik maakt van een ontvlambaar koudemiddel. Als er koudemiddel lekt en er een externe ontstekingsbron aanwezig is, dan kan het middel ontbranden.LET OPDit symbool geeft aan dat deze apparatuur gehanteerd moet worden door gekwalificeerd servicepersoneel met inachtneming van de technische handleiding.LET OPDit symbool geeft aan dat er informatie over dit onderwerp is in de bedieningsinstructies en/of de installatie-instructies.Belangrijke informatie betreffende het gebruikte koudemiddelOPMERKING Raadpleeg de installatie-instructies die worden meegeleverd met de buitenunit. Informatie voor gebruikers betreffende de inzameling en verwijdering van oude apparatuur en gebruikte batterijen

eze symbolen op de producten, verpakking en/of begeleidende documentatie betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen met gewoon huishoudelijk afval weggeworpen mogen worden. Voor de correcte behandeling, hergebruik en recycling van oude producten en batterijen moet u ze naar de daartoe bestemde inzamelingspunten brengen overeenkomstig uw nationale regelgeving en de Richtlijnen 2002/96/EG en 2006/66/EG. Door deze producten en batterijen op de juiste manier te verwijderen, helpt u mee waardevolle hulpbronnen te conserveren en mogelijke negatieve effecten op de menselijke gezondheid en het milieu die anders kunnen voortkomen uit incorrecte verwijdering van afval te voorkomen. Voor meer informatie over de inzameling en recycling van oude producten en batterijen kunt u contact opnemen met uw plaatselijke autoriteiten, uw afvalbedrijf, of het verkooppunt waar de items aangeschaft hebt. Volgens de ter plaatse geldende regelgeving kunnen er straffen of andere maatregelen gelden voor het niet op de juiste wijze verwijderen van dit afval. Voor zakelijke gebruikers in de Europese Unie Als u elektrische en elektronische apparatuur wilt wegwerpen, moet u contact opnemen met uw dealer of leverancier voor nadere informatie. [Informatie over verwijdering in andere landen buiten de Europese Unie] Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt wegwerpen, moet u contact opnemen met uw plaatselijke autoriteiten of uw dealer en vraag wat de correcte manier van verwijdering is. Opmerking over het batterijsymbool (zie de twee voorbeelden): Dit symbool kan worden gebruikt in combinatie met een chemische aanduiding. In dit geval voldoet de aanduiding aan de eisen uit de Richtlijn voor de chemische stof in kwestie (in dit voorbeeld: lood (Pb)). OI_321286_EU.indb 27 2020/11/24 13:29:4328 Als het koudemiddel in contact komt met vuur, zal dit een giftig gas produceren. Voor de veiligheid moet u de airconditioner uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt of onderhoud pleegt. Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de airconditioner in geval van nood moet afsluiten van de hoofdstroomvoorziening in geval van nood. Gooi weg in overeenstemming met de landelijke en/of plaatselijke regelgeving. Dit product mag in geen geval worden gewijzigd of gedemonteerd. Een gewijzigde of gedemonteerde unit kan leiden tot brand, elektrische schokken, of letsel. Gebruikers mogen niet zelf het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de units schoon te maken. Probeer deze apparatuur niet zelf te repareren wanneer deze storingen vertoont. Neem voor reparatie en verwijdering contact op met uw dealer of reparateur. Zorg ervoor dat elk toestel een apart, eigen stopcontact heeft en een hoofdschakelaar om hem af te sluiten van de netstroom, en een aardlekschakelaar, of een verliesstroomschakelaar ter bescherming tegen te hoge stromen aangebracht in de eigen stroomvoorziening. Zorg voor een apart stopcontact voor elk individueel unit; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading. Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet de unit geaard worden. WAARSCHUWING Gebruik geen snoeren waaraan veranderingen zijn aangebracht, aan elkaar gekoppelde snoeren, verlengsnoeren of snoeren die niet voldoen aan de specicaties om oververhitting en brand te voorkomen. Het toestel moet worden bewaard in een ruimte waarin zich geen doorlopend werkende ontstekingsbronnen bevinden (bijvoorbeeld: open vuur, een werkend gasapparaat, of een werkend elektrisch verwarmingstoestel). Let op, want koudemiddel kan geurloos zijn. Een ongeventileerde plek waar een toestel dat gebruik maakt van ontvlambare koudemiddelen wordt geïnstalleerd, moet zo zijn geconstrueerd dat het koudemiddel in geval van een lekkage niet kan blijven staan zodat er brandgevaar en ontplofngsgevaar ontstaat. Het toestel moet worden bewaard op een goed geventileerde plek en de afmetingen van de ruimte moeten overeenkomen met de afmetingen van de ruimte waarin het toestel volgens de specicaties gebruikt moet worden. Nadat de unit is geïnstalleerd, moet u altijd de installateur vragen naar het vloeroppervlak van de ruimte waar de unit is geïnstalleerd en de hoeveelheid ingebracht koudemiddel. Als de unit of de kamerverdeling wordt veranderd, moet u altijd de dealer of reparateur raadplegen. Gebruik geen andere middelen dan die worden aanbevolen door de fabrikant om het ontdooien sneller te laten verlopen of voor het reinigen. Niet doorboren of verbranden. In gevallen waarin mechanische ventilatie vereist is, moeten de ventilatie-openingen vrij van blokkeringen gehouden worden. OI_321286_EU.indb 28 2020/11/24 13:29:4329 NEDERLANDS WAARSCHUWING Staak het gebruik van het product onmiddellijk wanneer er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit. (Gevaar van rook/brand/elektrische schokken) Voorbeelden van abnormaliteiten/ storingen:

De aardlekschakelaar slaat vaak door.

Het product start soms niet op wanneer het wordt ingeschakeld.

De stroom valt soms uit wanneer het snoer wordt verplaatst.

Er is een brandlucht of een abnormaal geluid terwijl het toestel in werking is.

De behuizing is vervormd of zeer heet.

Er lekt water uit de binnenunit.

Het snoer of de stekker wordt zeer heet.

De ventilatorsnelheid kan niet worden geregeld.

Het toestel stopt gelijk nadat het wordt ingeschakeld. Neem onmiddellijk contact op met uw dealer voor onderhoud/reparatie. Het toestel moet worden bewaard in een ruimte zonder doorlopend open vuur (bijvoorbeeld: een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld: een werkend elektrisch verwarmingstoestel). Gebruik geen snoeren waaraan veranderingen zijn aangebracht, aan elkaar gekoppelde snoeren, verlengsnoeren of snoeren die niet voldoen aan de specicaties om oververhitting en brand te voorkomen. Ga niet op de unit zitten of staan. U zou er per ongeluk vanaf kunnen vallen. Wanneer de optionele “R32 koudemiddel-lekkagesensor” een lekkage van koudemiddel detecteert, zullen het alarm P08 en het inspectieteken verschijnen op de afstandsbediening, de ventilator van de binnenunit zal gaan draaien om te voorkomen dat het koudemiddel stil blijft staan en zal ook niet stoppen met draaien wanneer op de ON/OFF bedieningstoets op de afstandsbediening drukt. In een dergelijk geval mag u de aardlekschakelaar niet uitschakelen, maar moet u wel de ruimte ventileren en dan onmiddellijk contact opnemen met de reparateur of onderhoudsdienst. Gebruik in geen geval apparatuur waarin iets wordt verbrand, zoals een kachel. Als R32 koudemiddel wordt gebruikt en de R32 koudemiddel- lekkagesensor is aangesloten op de binnenunit, mag u de aardlekschakelaar van de binnenunit niet uitschakelen, behalve wanneer er zich iets abnormaals of een storing voordoet, of wanneer u kortdurend onderhoud uitvoert. (Wanneer de aardlekschakelaar wordt uitgeschakeld, kan de R32 koudemiddel-lekkagesensor geen lekkage van koudemiddel detecteren wanneer dat het geval mocht zijn, wat kan leiden tot het genereren van giftige gassen en tot brand.) Gebruik in geen geval de volgende dingen in de buurt van de binnenunit en de R32 koudemiddel- lekkagesensor, want deze kunnen leiden tot brand of een vals alarm voor de detectie van lekkage van koudemiddel.

• Gasapparatuur die gebruik maakt van ontvlambaar gas (propaan, methaan, enz.)

• Brandbaar gas zoals pesticiden en haarspray (LPG, enz.)

• Sprays, medicijnen, chemicaliën, verf, enz. die gebruik maken van siloxanen. OI_321286_EU.indb 29 2020/11/24 13:29:4430

• Het toestel moet zo worden bewaard dat er geen mechanische schade kan optreden.

• De compressor kan soms stoppen tijdens onweer. Dit duidt echter niet op een mechanische storing. Het toestel zal na een paar minuten weer normaal functioneren.

• De Engelse tekst vormt het origineel van deze instructies. De andere talen zijn vertalingen van de originele instructies. KENNISGEVING Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industrie en in boerderijen, of voor commercieel gebruik door ongetraind personeel. Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, perceptuele of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zij de daaraan verbonden gevaren begrijpen. Kinderen mogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen in geen geval gedaan worden door kinderen die niet onder toezicht staan. Zorg ervoor dat het brandalarm en de luchtuitlaat minstens 1,5 m bij het toestel vandaan zijn. Koel of verwarm de ruimte niet teveel als er baby’s of minder validen aanwezig zijn. Zet de airconditioner niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/OFF toets. Steek geen dingen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk, want daar bevindt zich de ventilator die zeer snel ronddraait. Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit niet aan. U kunt hierdoor letsel oplopen. Steek geen voorwerpen in de VENTILATORBEHUIZING. Hierdoor kunt u letsel oplopen en kan het toestel beschadigd raken. Raak de ventilator niet aan, want deze gaat automatisch draaien wanneer er een lekkage van koudemiddel wordt gedetecteerd. U kunt hierdoor letsel oplopen. LET OP Als de alarmmelding J01 verschijnt, is er iets fout met de R32 koudemiddel- lekkagesensor of de aansluiting van de bedrading daarvan op de binnenunit. Neem onmiddellijk contact op met de reparateur of onderhoudsdienst. (Een eventuele lekkage van koudemiddel kan niet worden gedetecteerd.) Wanneer de alarmmelding J02 verschijnt, heeft het sensor- printbord van de R32 koudemiddel- lekkagesensor het eind van zijn bruikbare levensduur bereikt. Neem zo spoedig mogelijk contact op met de reparateur of onderhoudsdienst om het sensor- printbord te laten vervangen. (Als het sensor-printbord niet wordt vervangen maar gewoon in gebruik blijft, kan de sensor versleten raken en is het mogelijk dat eventuele lekkage van koudemiddel niet correct kan worden gedetecteerd.) WAARSCHUWING OI_321286_EU.indb 30 2020/11/24 13:29:4431 NEDERLANDS Werking

Verwarmingsprestaties zDeze airconditioner onttrekt warmte aan de buitenlucht om te kunnen verwarmen; daarom zullen de verwarmingsprestaties afnemen naarmate de buitentemperatuur lager wordt.→ Als er niet voldoende verwarmd kan worden, moet u een aanvullend verwarmingsapparaat gebruiken.

Ontdooien zDit toestel kan beginnen met ontdooien om ijs dat zich gevormd heeft in de buitenunit te laten smelten.

Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien). ” (STANDBY) verschijnt.

Na een paar minuten begint het toestel weer te verwarmen: De ventilator van de binnenunit blijft stilstaan (of zeer langzaam draaien) tot de spiraal van de warmtewisselaar binnen voldoende is opgewarmd. ” (STANDBY) verschijnt.

Het ontdooien is voltooid: De ventilator van de binnenunit begint te draaien. ” (STANDBY) verdwijnt.

‘‘DRY’’ ontvochtigingsstand zWanneer de temperatuur in de ruimte het ingestelde niveau bereikt, zal de buitenunit automatisch aan- en afslaan. zWanneer de temperatuur in de ruimte hoogstwaarschijnlijk het ingestelde niveau zal bereiken, wordt de ventilator automatisch op ‘‘breeze’’ (matige windsterkte) gezet.

Als de stroom uitvalt terwijl de unit in bedrijf isHet toestel zal automatisch doorgaan met de ingestelde handeling. Dezelfde bedieningsinstellingen van voor de stroomstoring zullen worden gebruikt. WAARSCHUWING zVoor de veiligheid moet u de airconditioner uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt. (Anders kunt u een elektrische schok krijgen, of letsel oplopen omdat de ventilator met hoge snelheid ronddraait.) zGiet geen water op de binnenunit. (Dit kan de interne componenten beschadigen en leiden tot gevaar voor elektrische schokken.) LET OP zGebruik in geen geval oplosmiddelen of agressieve chemische middelen. Veeg plastic onderdelen niet af met zeer heet water. (Dit kan leiden tot vervormingen of kleurafwijkingen.) zSommige metalen randen en vinnen zijn scherp. Wees voorzichtig wanneer u dergelijke onderdelen schoonmaakt. (U kunt hierdoor letsel oplopen.) zGebruik een stevige trap of ladder wanneer u een hoog geplaatste binnenunit schoon moet maken. Onderhoud

Binnenunit (bijv. Type Y2)

De interne spoel en andere componenten van de buitenunit moeten regelmatig schoongemaakt worden.• Raadpleeg uw dealer of service-centrum.

Onderhoud luchtlterRaadpleeg uw dealer of reparateur wanneer (Filter) verschijnt op het display van de afstandsbediening met draad.Afstandsbediening met timer Afstandsbediening met draad en hoge specicatiesFilterindicator
