Tipo di prodotto	Barra audio con subwoofer e diffusori surround
Marca	Sony
Modello	HT-RT4
Dimensioni (barra audio)	900 mm × 52 mm × 70 mm
Dimensioni (subwoofer)	190 mm × 392 mm × 315 mm
Dimensioni (diffusori surround)	80 mm × 1070 mm × 70 mm
Peso (barra audio)	2,1 kg
Peso (subwoofer)	7,8 kg
Peso (diffusori surround)	2,7 kg (per diffusore)
Alimentazione	220 V – 240 V CA, 50/60 Hz
Consumo elettrico (funzionamento)	85 W
Consumo elettrico (standby)	0,5 W o meno (modalità risparmio energetico)
Potenza di uscita (nominale)	35 W + 35 W (anteriore, a 2,5 Ω)
Potenza di uscita (di riferimento)	65 W per canale (anteriore/surround), 170 W (centrale e subwoofer)
Connettività	HDMI OUT (ARC), TV IN (ottica), ANALOG IN, USB, BLUETOOTH, NFC
Formati audio supportati	Dolby Digital, DTS (HT-RT4), LPCM 2 canali, AAC
Funzioni audio	ClearAudio+, campi sonori (Movie, Music, Sports, Game, Standard), Modalità Notte, Voce Chiara, subwoofer regolabile
Funzioni di rete/controllo	BLUETOOTH, NFC (un tocco), Comando per HDMI, Sony | Music Center (app), standby BLUETOOTH
Manutenzione e pulizia	Panno morbido e asciutto. Non utilizzare solventi, alcol o panni abrasivi.
Sicurezza	Non esporre all'acqua, non ostruire le fessure di ventilazione, non appoggiare oggetti contenenti liquidi, uso interno esclusivamente.
Riparabilità	Ripristino disponibile (tenere premuti INPUT + VOL-). Ricambi e riparazione presso centro assistenza autorizzato Sony.

Domande frequenti - HTRT4 SONY

Come collegare la barra audio al mio televisore?

Utilizzare il cavo HDMI in dotazione per collegare la presa HDMI OUT (ARC) della barra audio alla presa HDMI (ARC) del televisore. Se il televisore non supporta ARC, collegare un cavo ottico digitale tra la presa TV IN (OPTICAL) della barra e l'uscita ottica del televisore.

Perché non c'è alcun suono dalla barra audio?

Verificare innanzitutto che la sorgente di ingresso sia corretta (premere INPUT per selezionare TV, BT, USB, ecc.). Assicurarsi che il volume non sia in muting (premere MUTING) e che il volume sia sufficiente. Se si utilizza HDMI ARC, verificare che la funzione Comando per HDMI sia attivata nel menu (HDMI > CTRL = ON).

Come accoppiare il mio smartphone in BLUETOOTH?

Posizionare lo smartphone a 1 metro dal subwoofer. Premere il tasto PAIRING sul subwoofer. L'indicatore BLUETOOTH lampeggia rapidamente. Sul telefono, attivare il BLUETOOTH e selezionare "HT-RT4" o "HT-RT40". Se viene richiesto un codice, inserire "0000". L'indicatore diventa fisso quando la connessione è stabilita.

Cosa fare se il subwoofer non produce alcun suono?

Verificare che il subwoofer sia acceso e che il cavo di alimentazione sia collegato. Aumentare il volume del subwoofer premendo SW + sul telecomando. Alcune sorgenti (programmi TV) possono contenere pochi bassi; il suono del subwoofer potrebbe quindi essere debole. Assicurarsi anche che la sorgente non sia in modalità silenziosa.

Come utilizzare la funzione ARC (Audio Return Channel)?

Collegare la barra audio a un televisore compatibile ARC tramite un cavo HDMI sulla presa HDMI OUT (ARC). Assicurarsi che la funzione Comando per HDMI sia attivata (menu HDMI > CTRL = ON) e che il televisore sia impostato per emettere l'audio tramite il sistema audio (ARC). L'audio del televisore verrà quindi riprodotto dalla barra audio.

Posso riprodurre musica da una chiavetta USB?

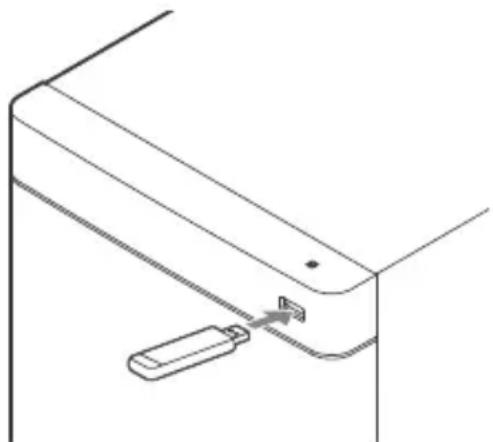

Sì, collegare la chiavetta USB alla porta USB del subwoofer. Premere più volte INPUT fino a selezionare "USB". L'elenco dei file appare sullo schermo (se collegato al televisore). Selezionare un file con i tasti / e premere ENTER. I formati supportati includono MP3, AAC, WMA, WAV e per i video Xvid, MPEG4 (a seconda del modello).

Come regolare il volume dei diffusori surround?

Premere MENU, navigare fino a "LVL >" quindi selezionare "SUR.L" o "SUR.R" per regolare il livello del diffusore surround sinistro o destro. Il valore può essere regolato da -6,0 dB a +6,0 dB con passi di 0,5 dB. Utilizzare il segnale di test (TTONE = ON) per facilitare la regolazione.

Il telecomando non funziona, cosa fare?

Puntare il telecomando verso il sensore situato sul subwoofer. Rimuovere eventuali ostacoli. Se le batterie sono scariche, sostituirle con due batterie nuove. Verificare di premere il tasto corretto. Se il problema persiste, ripristinare il sistema tenendo premuti INPUT e VOL- per 5 secondi.

Come attivare la modalità Notte per guardare un film senza disturbare?

Premere il tasto NIGHT del telecomando. Il display mostra "N.ON". Questa modalità riduce la dinamica sonora in modo che i dialoghi rimangano chiari anche a basso volume. Per disattivare, premere nuovamente NIGHT fino a vedere "N.OFF".

Cosa significa la visualizzazione "PRTCT" sul subwoofer?

La visualizzazione "PRTCT" indica una protezione contro il surriscaldamento. Spegnere immediatamente il sistema, scollegare il cavo di alimentazione, verificare che le aperture di ventilazione non siano ostruite e attendere alcuni minuti prima di ricollegare e riaccendere. Se il problema persiste, contattare il servizio assistenza Sony.

MANUALE UTENTE HTRT4 SONY

Istruzioni per l'uso IT

Dispositivo BLUETOOTH compatible con A2DP (pagina 15)

"USB"

Dispositivo USB conectado al puerto (USB) (pagina 13)

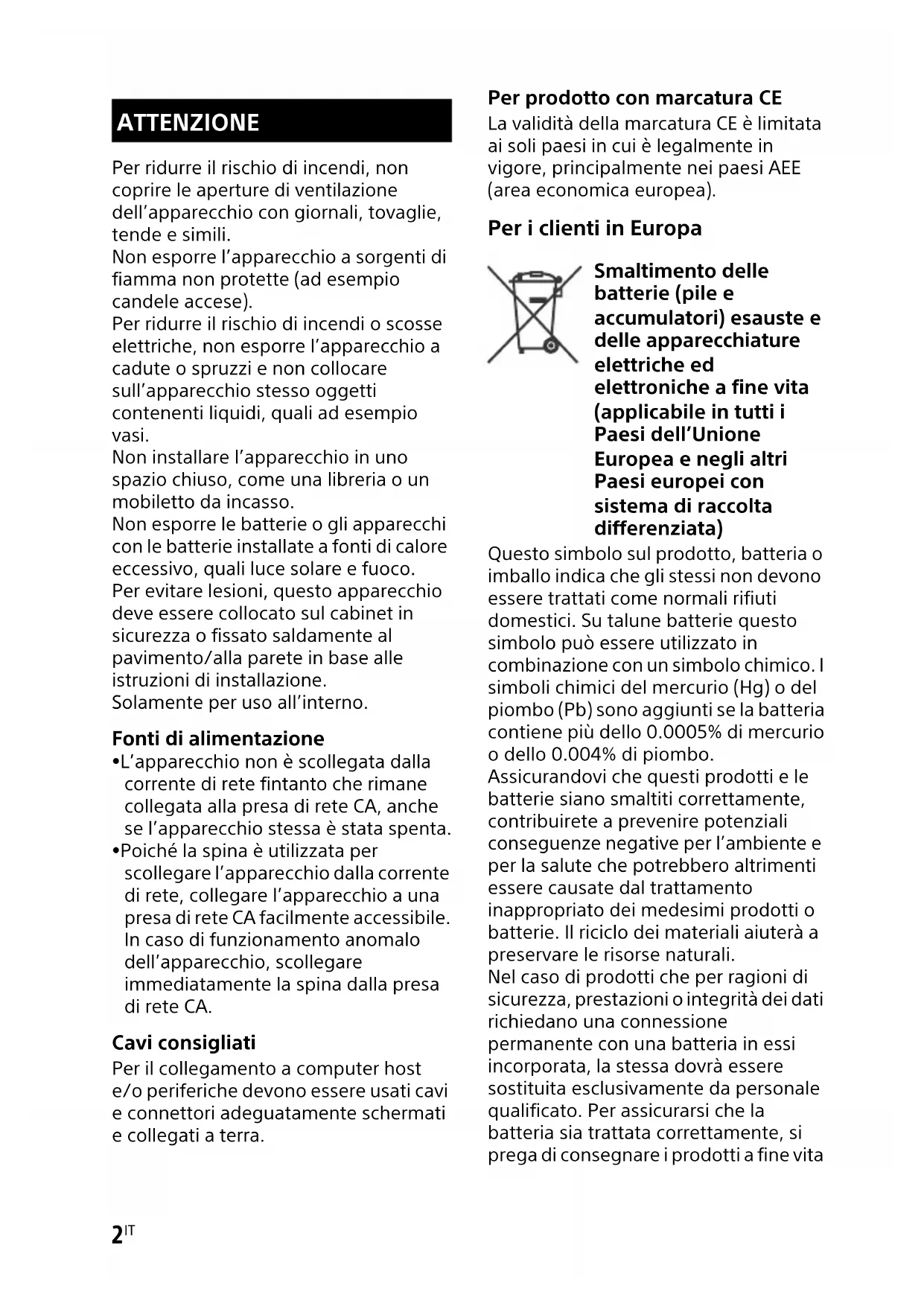

Per ridurre il rischio di incendi, non coprire le aperture di ventilazione dell'apparecchio con giornali, tovagliie, tende e simili.

Non esporre l'apparecchio a sorgenti di fiamma non protette (ad esempio candele accese).

Per ridurre il rischio di incendi o scosse elettriche, non esporre l'apparecchio a cadute o spruzzi e non collocare sull'apparecchio stesso oggetti contenti liquidi, quali ad esempio vasi.

Non installare l'apparecchio in uno spazio chiuso, come una libreria o un mobiletto da incasso.

Non esporre le batterie o gli appearecchi con le batterie installate a fonti di calore eccessivo, quali luce solare e fuoco.

Per evitare lesioni, quello apparecchio deve essere collocato sul cabinet in sicurezza o fissato saldamente al pavimento/alla parete in base alle istruzioni di installment.

Solamente per uso all'interno.

Fonti di alimentazione

L'apparecchio non è scollegata alla corrente di rete fintanto che rimane collegata alla presa di rete CA,anche se l'apparecchio stessa è stata spenta.
- Poiché la spina è utilizzata per scollegare l'apparecchio alla corrente di rete, collegare l'apparecchio a una presa di rete CA disponibile accessibile. In caso di funzionamento anomalo dell'apparecchio, scollegare immediatamente la spina alla presa di rete CA.

Cavi consigliati

Per il collegamento a computer host e/o periferiche devono essere usati cavi e connettori adeguatamente schermati e collegati a terra.

Per prodotto con marcatura CE

La validità della marcatura CE è limitata ai soli paesi in cui è legally in vigore, principalmente nei paesi AEE (area economica europea).

Per i clienti in Europa

Smaltimento delle batterie (pile e accumulatori) ESAuste e delle apparecchiature elettriche ed elettroniche a fine vita (applicable in tutti i Paesi dell'Unione Europea e negli altri Paesi europei con sistema di raccolta differenziate)

Questo symbolo sul prodotto, batteria o imballo indica che gli stessi non devono essere trattati come normali rifiuti domestici. Su talune batterie questo symbolo può essere utilizzato in combinazione con un symbolo chimico. I symboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0.0005% di mercurio o dello 0.004% di piombo.

Assicurandovi che questi prodotti e le batterie siano smaltiti correttamente, contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal trattamento inappropriato dei medesimi prodotti o batterie. Il riciclo dei materiali aiuterà a preservare le risorse naturali.

Nel caso di prodotti che per ragioni di sicurezza, prestazioni o integrità dei dati richiedano una connessione permanente con una batteria in anni incorporata, la stessa dovrè essere sostituita escludivamente da personale qualificato. Per assicurarsi che la batteria sia trattata correttamente, si prega di consegnare i prodotti a fine vita

ad un idoneo centro di raccolta per il ricicchio di apparecchiature elettriche ed elettroniche. Per tutte le altre batterie, si prega di consultare la sezione relativa alla rimozione sicura della batteria dal prodotto. Si prega di consegnare le batterie ad un idoneo centro di raccolta per il ricicchio delle batterie ESAuste. Per informazioni più dettagliate sul ricicchio di questi prodotti o batterie, si prega di contattare il vostro Comune, il servizio di smaltimento rifiuti ovvero il punto vendita presso il quale è stato acquistato il prodotto o la batteria. In caso di smaltimento abusivo di batterie o di apparecchiature elettriche ed elettroniche potrebbero essere applicate le sanzioni previste alla normativa vigente (valido solo per l'Italia).

Nota per i clienti: le seguenti informazioni sono applicabili esclusivamenteagli apparecchi venduti nei paesi in cui sono in vigore le Direttive UE.

Questo prodotto è stato fabbricato da o periconto di Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075
Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgio. Per qualsiasi informazione relativa all'assistenza tecnica o alla garanzia, si prega di fare riferimentoagli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.

Con la presente Sony Corp. dichiara che questo appearecchio è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite alla direttiva 1999/5/CE.

Per ulteriori dettagli, si prega di consultare il seguente URL: http://www.compliance.sony.de/

C E

Questo Home Theatre System è progettato per la riproduzione audio da dispositivi connessi, lo streaming di brani musicali da un dispositivo mobile compatibile con la funzione NFC o un dispositivo BLUETOOTH.

Questo appearecchio è stato testato e trovato conforme ai limiti indicati nel regolamento EMC utilizzando un cavo di collegamento con lunghezza inferiore ai 3 metri.

Copyright e marchi di proprietà

(Solo HT-RT4)

Questoistema incorpora Dolby Digital e DTS* Digital Surround System.

(Solo HT-RT40)

Questoistema incorpora Dolby* Digital.

• Prodotto su licenza di Dolby Laboratories. Dolby e il symbolo della dopbia D sono marchi di Dolby Laboratories.

**Per i brevetti DTS, vedere http://patents.dts.com. Podotto su licenza di DTS Licensing Limited. DTS, il Simbolo, e DTS e il Simbolo assieme sono marchi registrati, e DTS Digital Surround è un marchio di proprietà di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

• Il marchio denominato BLUETOOTH e i logo sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di Sony Corporation è molto licenza. Altrmiarchi di proprietà e denominazioni commerciali sono di apparomenenza dei rispetti proprietari.

• Questo sistema incorpora la Tecnologia High-Definition Multimedia Interface (HDMI™).
  I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing, LLC negli Stati Uniti e in altri Paesi.
  N-Mark è un marchio di proprieta o un marchio registrato di NFC Forum, Inc. negli Stati Uniti e in altri paesi.
  -Android™ è un marchio di Google Inc.

• Google Play è un marchio di Google Inc.
• Tecnologia di codifica audio MPEG Layer-3 e brevetti concessi in licenza da Fraunhofer IIS e Thomson.
• Windows Media è un marchio registrato o un marchio di proprietà di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
• Questo prodotto è protetto da alcuni diritti di proprietà intellettuale di Microsoft Corporation. L'uso o la distribuzione di但这a Tecnologia al di fuori di quello prodotto è vietatorawnza la licenza di Microsoft o di un'affiliata Microsoft autorizzata.
  "BRAVIA" é un marchio di proprietà di Sony Corporation.
  "ClearAudio+ e un marchio di proprieta di Sony Corporation.
• "PlayStation" è un marchio registrato di Sony Computer Entertainment Inc.
• Apple, il logo Apple, iPhone, iPod, iPod touch e Retina sono marchi di proprietà di Apple Inc., registrati negli Stati Uniti d'America ed in altri Paesi. App Store è un marchio di servizio di Apple Inc.

"Made for iPod" e "Made for iPhone" sonoindicazioni che identificano accessori elettronici progettati per essere collegati, rispettivamente ad un iPod,o un iPhone,e certificati dai rispettivi produttori come conformi agli standardsfunzionali diApple.

Apple non è responsabile del funzionamento di quello accessorio né della sua conformitàagli standardsnormativi e di sicurezza. E'possible che I'uso di quello accessorio con iPod o iPhone possa interfere con le funzionalità wireless.

Modelli iPhone/iPod compatibili

I modelli iPhone/iPod compatibili sono i seguenti. Aggiornare il proprio iPhone/iPod con il software più recente prima di utilizzato il sistema. La Tecnologia BLUETOOTH funziona con:

iPhone 7 Plus
iPhone7
- iPhone SE
iPhone 6s Plus
iPhone 6s
iPhone 6 Plus
- iPhone 6
iPhone 5s
iPhone 5c
iPhone5
- iPod touch (6a generazione)
- iPod touch (5a generazione)

(Solo HT-RT40)
IL PRESENTE PRODOTTO è CONCESSO
IN LICENZA AI SENSI DELLE LICENZE
PER ILPORTAFOGLIO DI BREVETTI
MPEG-4 VISUAL PER L'UTILIZZO
PERSONALE E NON COMMERCIALE DI
UN CONSUMATORE AL FINE DI

(i) CODIFICAREVIDEO IN CONFORMITA ALLO STANDARD MPEG-4 VISUAL ("MPEG-4 VIDEO")

E/O

(ii) LA DECODIFICA DEL VIDEO MPEG-4 CODIFICATO DA UN CONSUMATORE IMPEGNATO IN UN'ATTIVITA PERSONALE E NON COMMERCIALE E/O RICEVUTO DA UN FORNITORE DI VIDEO AUTORIZZATO A FORNIRE VIDEO MPEG-4.

NESSUNA LICENZA VIENE CONCESSA O SARÀ IMPLICITA PER QUALSIASI ALTRO UTILIZZO. PER MAGGIORI INFORMAZIONI, COMPRESE QUELLE RELATIVE AGLI USI PROMOZIONALI, INTERNI E COMMERCIALI, E OTTENERE UNA LICENZA, CONTATTARE MPEG LA, L.L.C. HTTP://WWW.MPEGLA.COM

• Tutti gli altri marchi di proprietà sono dei rispettivi proprietari.
• I nomi di altri sistemi e prodotti generalmente sono marchi di proprieta o marchi registrati del produttore. I marchi e non sono indicati in quello documento.

Informazioni sulle presenti Istruzioni per l'uso

• Leindicazioni presenti nelle Istruzioni per l'uso descrivono i comandi sul telecomando. Eanche possibile usare i comandi sul Subwoofer se hanno nomi identici o simili a quelli sul telecomando.
• Alcune illustrazioni sono solo concettuali e possono raffigurare un prodotto diverso da quello effettivamente acquistato.
• Le impostazioni di fabbrica appaiono sottolineate.
• Sul display del pannello anteriore appare il testo racchiuso tra doppie virgolette (''--'')

Indice

Informazioni sulle presenti Istruzioni per l'uso 5

Guida alle parti e ai comandi .... 7

Installazione del sistema

Collegamenti di base e préparazione

Guida di avvio documentso separate)

Montaggio del Diffusore soundbar e dei Diffusori surround su una parete .... 10

Per azionare il sistema con il telecomando 12

Ascolto dell'audio

Ascolto audio dai dispositivi collegati 12

Ascoltare musica da un dispositivo USB 12

Regolazione audio

Come ottenergli effetti sonori 14

Regolazione del volume del Subwoofer 15

Funzioni BLUETOOTH

Ascoltare musica da un dispositivo BLUETOOTH .... 15

Controllo del sistema mediante uno smartphone o tablet (Sony | Music Center) 18

Impostazioni e regolazioni

Uso del display di configurazione 19

Altre funzioni

Uso della funzione Controllo per HDMI 22

Uso della funzione "BRAVIA" Sync 23

Risparmio di energia in modo standby 24

Informazioni aggintive

Precauzioni 24

Guida alla soluzione dei problemi 25

Tipidifire riproducibili 30

Formatia audio supportati 31

Caratteristiche tecniche 31

Note sulla comunicazione BLUETOOTH 32

Guida alle parti e ai comandi

Per maggiori informazioni, fare riferimento alle pagine indicate tra parentesi.

Subwoofer

Pannello superiore

1 Tasto touch (alimentazione) Accende il sistema o lo porta in standby.
2 Tasto touch INPUT Seleziona il disposativo che si desidera utilizzato.
3 Tasto touchPAIRING (pagina 15)
4 Tasto touch VOL (volume) + / -

5 N (N-Mark) (pagea 17)

Quando si utilizes la funzione NFC, collocate il dispositivo mobile compatibile NFC vicino al contrassegno.

6 Sensore del telecomando (pagina 12)
7 Display del pannello anteriore (pagina 12)
8 Portal (USB) (pagina 13)

9 Indicatore BLUETOOTH (blu)

• Lampeggia rapidamente: Durante l'associone BLUETOOTH
• Lampeggiante: Tentativo di connessione BLUETOOTH
• Si illumina: Il collegamento BLUETOOTH è stabilito

Informazioni sui tasti touch

I tasti touch funzionano con un leggero tocco. Non toccarli con eccessiva forza.

Pannello posteriore

1 Cavo di alimentazione CA
2 Jack SPEAKERS
3 Jack HDMI OUT (ARC)

1 INPUT (page 12)
2 (alimentazione)

Accende il sistema o lo porta in standby.

3 DIMMER

Regolare la luminosità del display del pannello anteriore.

"BRIGHT" "DARK" "OFF"

• Il display del pannello anteriore si spegne quando viene selezionato "OFF". Si accende automaticamente quando si aziona il sistema, quando si spegne nuovamente dopo diversi secondi di inattività del sistema. Tuttavia, in alcuni casi, il display del pannello anteriore potrebbe non spegnersi. In questo caso, la luminosità del display del pannello anteriore è la stessa di "DARK".

4 MENU

Attiva/disattiva il menu nel display del pannello anteriore.

Selezionano le voci di menu.

ENTER

Immette la selezione.

BACK

Ritorna alla visualizzazione precedente. Arresta la riproduzione USB.

5 (volume) +^* / -
Regola il volume.
SW (volume del Subwoofer) + / - (pagina 15)
7 (disattivazione audio)

Disattiva momentaneamente I'audio.

8 CLEARAUDIO+ (pagea 14)
Seleziona automaticamente l'impostazione audio adatta per l'audio sorgente.
9 SOUND FIELD (pagea 14)
10 VOICE (page 15)
11 II* (riproduzione/pausa)
Riproduce, sospende o riprende la riproduzione.

12 NIGHT (pagea 15)
13 / precedente/ successivo/indietro/avanti veloce)

Premere per selezionare il brano o file precedente/successivo. Tenere premuto per cercare avanti o indietro.

* I tasti + e sono provvisti di un punto tattile. Utilizzato come guida durante il funzionamento.

Installazione del sistema

Collegamenti di base e preparazione

Consultare la Guida di avvio (documento separato).

Montaggio del Diffusore soundbar e dei Diffusori surround su una parete

É possibile montare il Diffusore soundbar e i Diffusori surround su una parete.

Nota

• Prepare le viti (non in dotazione) adatte al materiale e alla resistenza della parete. Poiché una parete in cartongesso è particolarmente fragile, fissare le viti saldamente nella trave a parete. Installare i diffusori su una parete verticale e piana rinsforzata.
• Assicurarsi di subappaltare l'installazione a rivenditori o fornitori autorizzati Sony e prestare particolare attenzione alla sicurezza durante l'installazione.
• Sony non sare ritenuta responsablee per infortuni o danni causati da un'installazione sbagliata, una parete non sufficientamente resistente, un'installazione delle viti sbagliata, una calamità naturale, ecc.

1 Prepare le viti (non in dotazione) adatte ai fori sul retro del Diffusore soundbar o dei Diffusori surround.

2 Fissare le viti nella parete.

La vite deve sporgere come nell'illustrazione.

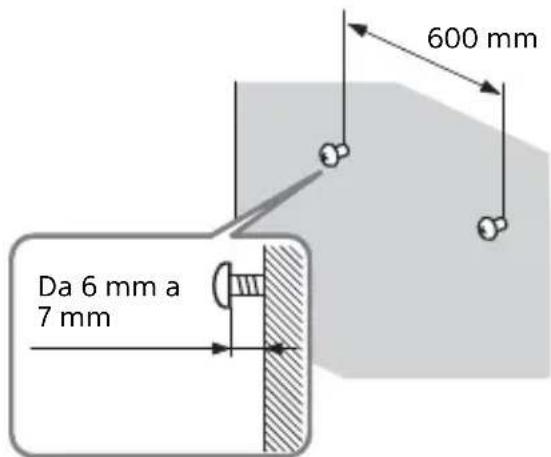

Per il Diffusore soundbar

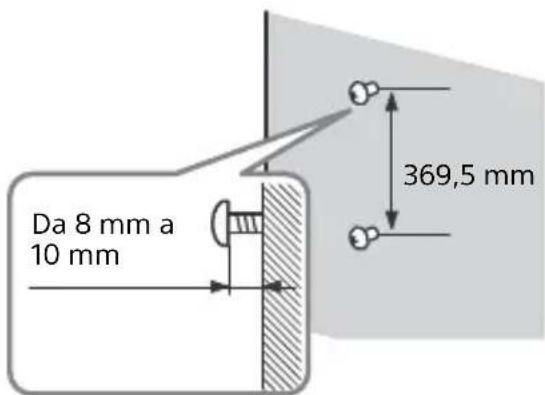

Per Diffusori surround

3 Appendere il Diffusore soundbar o i Diffusori surround alle viti.

Allineare i fori sul retro dei diffusori alle viti.

Per il Diffusore soundbar

Appendere il Diffusore soundbar alle due viti.

Per Diffusori surround

Appendere il Diffusore surround alle due viti.

Per azionare il sistema con il telecomando

Rivolgere il telecomando in direzione del sensore del telecomando del Subwoofer.

Ascolto dell'audio

Ascolto audio dai dispositivi collegati

Premere piu volte INPUT.

Premendo una volta INPUT, il dispositivo attuale appeare nel display del pannello anteriore. Ad agli pressione di INPUT, il dispositivo cambia in modo ciclico, come segue.

$$ " T V " \rightarrow " A N A L O G " \rightarrow " B T " \rightarrow " U S B " $$

"TV"

• Televisore collegato al jack TV IN (OPTICAL)
• Televisore compatibile con la funzione Canale di ritorno audio (ARC) che è collegato al jack HDMI OUT (ARC)

"ANALOG"

Dispositivo (lettore di supporti digitali, ecc.) collagenato al jack ANALOG IN

"BT"

Dispositivo BLUETOOTH che supporta A2DP (pagina 15)

"USB"

Dispositivo USB collegato alla porta (USB) (pagina 13)

Ascoltare musica da un dispositivo USB

Nota

• Per visualizzare l'elenco del contento USB sullo schermo del tevisore, assicurarsi di connettere il sistema al tevisore utilizzato il cavo HDMI.
• Cambiare l'ingresso del tevisore su quello in cui è collegato il Subwoofer.

È possibile riproduire file musicali/ video* memorizzati su un dispositivo USB collegato. Per i tipi di file riproducibili, vedere "Tipi di file riproducibili" (pagina 30).

*SoloHT-RT40.

1 Collegare il disposativo USB alla porta (USB).

Consultare le Istruzioni per l'uso del dispositivo USB prima di collegare.

2 Premere più volte INPUT per selezionare "USB".

L'élenco del contento USB compare sullo schermo tevisivo.

3 Premere /pe+selezionare il contentuto desiderato, quindi premere ENTER.

Il contentuto selezionato inizia la riproduzione.

4 Impostare "REPT" in "USB >" (pagina 21) per selezionare il modo di riproduzione desiderato.

5 Regolare il volume.

• Premere + / - per regolare il volume del sistema.
• Premere SW + / - per regolare il volume del Subwoofer.

Altre operazioni

Per Fare dato
Arrestare la riproduzione	Premere BACK
Sospendere o riprendere la riproduzione	Premere ▲■
Seleziona il brano precedente o successivo	Premere ↓/ ▷■
Cercare avanti o indietro (indietro/avanti veloce)	Tenere premuto ↓/ ▷■

Nota

Non rimuovere il disposativo USB durante il funzionamento. Per evitare la corruzione dei dati o il danneggiamento del disposativo USB, spegnere il sistema prima di collegare o rimuovere il disposativo.

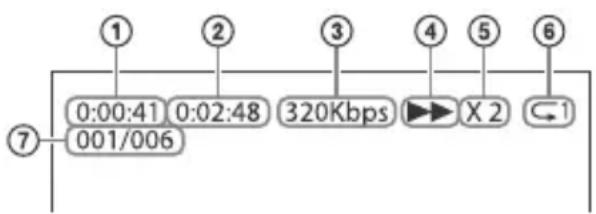

Informazioni del dispositivo USB sullo schermo tevisivo

① Tempo di riproduzione
② Tempo di riproduzione totale
③ Velocità di trasmissione
(4) Stato della riproduzione
⑤ Velocità indietro/avanti veloce
(6) Stato di riproduzione ciclica
⑦ Indice dei file selezionati/Totale file nella cartella

Nota

A seconda della sorgente di riproduzione, è possibile che alcune informazioni non vengano visualizzate.
A seconda del modo di riproduzione selezionato le informazioni visualizzate potrebbero differire.

Regolazione audio

Come ottenere gli effetti sonori

E possibile ottener effetti sonori preprogrammati personalizzati per diversi tipi di sorgenti audio.

Selezione del Campo sonoro (SOUND FIELD)

Premere ripeturamente SOUND FIELD finché il Campo sonoro desiderato non appeare nel display del pannello anteriore.

"CLEARAUDIO+

E possibile ascoltare I'audio con il camposonoro consigliato da Sony. Il campo sonoroviene ottimizzato automaticamente in base al contentuto in riproduzione e alla funzione.

"MOVIE"

Gli effetti sonori sono ottimizzati per i film.
Questa modalità replica la densità e la ricca espansione del suono.

"MUSIC"

Gli effetti sonori sono ottimizzati per musica.

"SPORTS"

Il commento è chiaro, le esultanze vengono riprodotte in audio surround e i suoni sono realistici.

"GAME"

I suoni sono potenti e realistici, adatti al gioco.

"STANDARD"

Suono corrispondente a agli sorgente.

Suggerimento

É inottre possibile preme ClearAUDIO+ per selezionare "CLEARAUDIO+.

Uso della funzione Modonotturno (NIGHT)

Questa funzione è utile quando si guardano film la sera tardi. É possibile ascoltare in modo chiaro i dialoghi,anche a un livello di volume ridotto.

Premere NIGHT per selezionare "N.ON".

Per disattivare il Modo notturno,
premere NIGHT per selezionare "N.OFF".

Uso della funzione Clear Voice (VOICE)

Questa funzione aiuta a renderere i dialoghi più chiari.

Premere piu volte VOICE.

• "UP OFF": La funzione Clear Voice è disattivata.
• "UP 1": Il dialogo è stato migliorato.
• "UP 2": Il dialogo è stato migliorato per facilitare l'ascolto da parte degli anziani.

Regolazione del volume del Subwoofer

Il Subwoofer è progettato per la riproduzione dei suoni bassi o a Bassa frequenza.

Premere SW + / - per regolare il volume del Subwoofer.

Nota

Quando la sorgente di ingresso non contiene molti suoni bassi, come nei programmi tevisivi, l'audio proveniente dal Subwoofer potrebbe essere difficoltà da udire.

Funzioni BLUETOOTH

Ascoltare musica da un dispositivo BLUETOOTH

Associazione di quello sistema con un dispositivo BLUETOOTH

L'associazione è un'operazione che prevede che i dispositivi BLUETOOTH si registrino reciprocamente al primo collegamento. Una volta eseguita un'operazione di associazione, non è più necessario riperterla.

Se il dispositivo è dispositivo mobile compatibile NFC, la procedura di associazione manuale non è necessaria. (vedere "Connessione a un dispositivo mobile mediante la funzione One-Touch (NFC)" pagina 17)

1 Collocare il dispositivo BLUETOOTH a non più di 1 metro di distance dal Subwoofer.
2 Toccare P A RING sul Subwoofer.

Ilsystema passain modulo di assocazione.L'indicatore BLUETOOTH(blu)sul Subwoofer lampeggia rapidamente.

3 Attivare la funzione BLUETOOTH sul dispositivo BLUETOOTH, cercare dispositi v e selezionare "HT-RT4" o "HT-RT40".

Se viene richiesto un codice di accesso, immettere "0000".

Questo passo deve essere eseguito entro 5 minuti, altrimenti il modo di associazione potrebbe essere annullato.

4 Accertarsi che I'indicatore BLUETOOTH (blu) sul Subwoofer si illumina.

La connessione è stabilita.

Nota

• Anziché Passkey potrebbe apparire "Passcode", "Codice PIN", "Numero PIN" o "Password".
• É possibile effettuire l'associazione per un massimo di 10 dispositivi BLUETOOTH. Se viene associato il 11^ dispositivo BLUETOOTH, il dispositivo collegato meno di recente sare sostituito da quello nuovo.

Ascoltare musica da un dispositivo associato

1 Attivare la funzione BLUETOOTH del dispositivo BLUETOOTH associato.
2 Premere più volte INPUT per selezionare "BT".

Ilsystemasiriconnette automaticamentealdispositivo BLUETOOTHa cuiera connesso più recentamente.

Quando la connessione BLUETOOTH è stabilita, l'indicatore BLUETOOTH (blu) sul Subwoofer si illumina.

3 Avviare la riproduzione sul dispositivo BLUETOOTH.
4 Regolare il volume.

• Regolare il volume del dispositivo BLUETOOTH.
• Premere + / - per regolare il volume del sistema.
• Premere SW + / - per regolare il volume del Subwoofer.

Nota

• Una volta che il sistema e il dispositorio BLUETOOTH sono connessi se ne può gestire la riproduzione con i tasti e /
• É possibile connettersi alsystema da un dispositivo BLUETOOTH associato anche quando il systema si trova in modo standby, impostando "BTSTB" su "ON" (pagina 20).
• La riproduzione audio su quello sistema potrebbe essere ridardata rispetto a quella sul dispositivo BLUETOOTH a causa delle caratteristiche della technologia BLUETOOTH wireless.

Suggerimento

É possibile abilitare o disabilitare il codec AAC dal dispositivo BLUETOOTH (pagina 20).

Per disconnettere il dispositivo BLUETOOTH

Eseguire una qualsiasi delle seguenti operazioni.

• Toccare di nuovo PAIRING sul Subwoofer.
• Sul dispositivo BLUETOOTH, disabilitare la funzione BLUETOOTH.
• Specnere ilsystema o ildispositivo BLUETOOTH.

Connessione a un dispositivo mobile mediante la funzione One-Touch (NFC)

NFC (Near Field Communication) è una Tecnologia di comunicazione wireless a breve distance tra vari dispositivi. Tenendo un dispositivo mobile compatibile NFC come uno smartphone o tablet vicino al contrassegno N-Mark sul Subwoofer, il sistema si accende automaticamente, quando effettua automaticamente l'associazione e la connessione BLUETOOTH.

Dispositivi mobili compatibili

Dispositivi mobili con una funzione NFC incorporata

(SO: Android 2.3.3 o versioni successive, escluso Android 3.x)

Nota

• Ilsystemariconosce e si connette soltanto a un dispositivo mobile compatibile NFC alla volta. Se si cercà di collegare alsystema un altro dispositivo mobile compatibile NFC, il dispositivo mobile compatibile NFC attualmente collegato sare disconnesso.

• A seconda del proprio dispositivo mobile, potrebbe essere innanzitutto necessario effettuare, dal dispositiivo mobile, le seguenti operazioni.

• Attivare la funzione NFC. Per ulteriori informazioni, consultare le Istruzioni per l'uso in dotazione al dispositivo mobile.

• Se nel dispositorio mobile è installato un sistema operativo Android di versione precedente alla 4.1.x, scaricare e avviare l'applicazione "NFC Easy Connect". "NFC Easy Connect" è un'applicazione gratuite per dispositivi mobili Android ed è scaricabile da Google Play™. (L'applicazione potrebbe non essere disponibile in alcuni paesi o regioni.)

1 Tenere il dispositivo mobile vicino al contrassegno N-Mark sul Subwoofer finché il dispositivo mobile non vibra.

Seguire le istruzioni visualizzate sullo schermo del dispositivo mobile e completinga la procedura per la connessione BLUETOOTH. Quando la connessione BLUETOOTH è stabilita, l'indicatore BLUETOOTH (blu) sul Subwoofer si illumina.

2 Avviare la riproduzione della sorgente audio sul dispositivo mobile.

Per ulteriori informazioni sulle operazioni di riproduzione, consultare le Istruzioni per l'uso del proprio dispositivo mobile.

3 Regolare il volume.

• Regolare il volume del dispositivo BLUETOOTH.
• Premere + / - per regolare il volume del sistema.
• Premere SW + / - per regolare il volume del Subwoofer.

Suggerimento

Se non si riesce ad effettuare l'associazione e il collegamento BLUETOOTH, procedere come segue.

• Tenere nuovamente il dispositivo mobile vicino al contrassegno N-Mark sul Subwoofer.

• Togliere la custodia del dispositivo mobile se si utilizes una custodia per dispositivo mobile disponibile in commercio.

• Riavviare l'applicazione "NFC Easy Connect".

Per arrestare la riproduzione con la funzione One-Touch

Tenere nuovamente il dispositivo mobile vicino al contrassegno N-Mark sul Subwoofer.

Controllo del sistema mediante uno smartphone o tablet (Sony | Music Center)

Sony | Music Center è un'applicazione per il controllo di dispositivi audio Sony compatibili utilizzando dispositivi mobili quali smartphone o tablet.

Per i dettagli su Sony | Music Center,fare riferimento al seguente URL. http://www.sony.net/smcqa/

Sony | Music Center consente:

• l'ascolto perfetto di musica in casa.
• la modifica delle impostazioni di uso comune, la selezione dell'ingresso del sistema e la regolazione del volume.
• l'ascolto di contentuti musicali archiviati su uno smartphone con il sistema.
• l'ascolto di musica visamente con il display del proprio smartphone.

Nota

• Sony | Music Center utilizes a funzione BLUETOOTH del sistema.
• Ciò che si può controllare con Sony | Music Center varia a seconda del dispositivo collegato. Le specifiche e il design dell'applicazione potrebbero cancellare alla preavviso.

Uso di Sony | Music Center

1 Scaricare l'app gratuite Sony | Music Center sul dispositivo mobile.
2 Connette il sistema e il dispositivo mobile con la connessione BLUETOOTH (pagina 15).
3 Avviare Sony | Music Center.
4 Azionare seguendo la schermata di Sony | Music Center.

Nota

Utilizzare la versione più recente di Sony | Music Center.

Uso del display di configurazione

É possible impostare le seguenti voci con il menu.

Le impostazioni vengono conservate anc se si scollega il cavo di alimentazione CA.

1 Premere MENU per attivare il menu nel display del pannello anteriore.
2 Premere ripetutamente BACK/ / ENTER per selezionare la voce e premere ENTER per selezionare I'impostazione desiderata.
3 Premere MENU per disattivare il menu.

Elenco menu

Le impostazioni di fabbrica appaiano sottolineate. Potrebbero variate secondo l'effettiva area di utilizzo.

Voci di menu Funzione
"LVL >" (Livello)	"SUR.L"/"SUR.R" (Livello diffusore surround sinistro/ destro)	"0.0": Regola il livello del suono dei Diffusori surround da -6,0 dB a +6,0 dB (intervallo di 0,5 dB). Note Assicurarsi di impostare "TTONE" su "ON" per una facile regolazione.
	"ATT" (Impostazioni di attenuazione – analogico)	Potrebbe verificarsi distorsione quando si ascolta un dispositivo collegato al jack ANALOG IN. è possible evitare la distorsione attenuando il livello di ingresso sulsystema. •"ON": Attenua il livello di ingresso. Il livello di uscita diminuirà a这一点 impostazione. •"OFF": Livello di ingresso normale.
	"DRC" (Controllo della gamma dinamica)	Utile per guardare film a basso volume audio. DRC si applica a sorgenti Dolby Digital. •"ON": Comprime il suono in base alle informazioni del contentuto. •"OFF": Il suono non viene compresso.
	"TTONE" (Tono Test)	•"ON": Il tono testiene emesso da agli diffusore in sequenza. •"OFF": Disattiva il tono test.
"SPK >" (Diffusore)	"PLACE" (Posizionamento del diffusore)	•"STDRD": Selezionare questa impostazione se si installa il Diffusore soundbar e i Diffusori surround nella posizione standard. •"FRONT": Selezionare questa impostazione se si installano il Diffusore soundbar e i Diffusori surround davanti.
	"SUR.L"/"SUR.R" (Distanza diffusore surround sinistro/ destro)	"3.0M": Regola la distance alla posizione seduta ai Diffusori surround da 1,0 metri a 6,0 metri.
"AUD >" (Audio)	"DUAL" (Dual mono)	È possibile ascoltare un suono di diffusione multiplex quando ilsystema riceve un segnale di diffusione multiplex Dolby Digital. ·"M/S": Sarà emesso un missaggio audio sia della lingua principale sia delle lingue secondarie. ·"MAIN": Viene trasmesso l'audio della lingua principale. ·"SUB": Viene trasmesso l'audio della lingua secondaria.
	"TV AU" (Audio TV)	·"AUTO": Selezionare questa impostazione quando ilsystema è collegato a un jack HDMI (ARC) di un tevisore con un cavo HDMI. ·"OPT": Selezionare questa impostazione quando ilsystema è collegato a un tevisore con il cavo digitale ottico.
	"EFCT" (Effetti sonori)	·"ON": L'audio del campo sonoro selezionato viene riprodotto. Si consiglia di utilizzato questa impostazione. ·"OFF": La sorgente di ingresso viene sottoposta a down-mix per 2 canali.
	"STRM" (Stream)	Mostra le informazioni di streaming audio correnti. Vedere pagina 31 sui formati audio supportati.
"HDMI>”“CTRL"	(Controllo per HDMI)	·"ON": La funzione Controllo per HDMI è abilitata. I dispositivi collegati con un cavo HDMI sono controllarsi tra loro. ·"OFF": Modo disattivato.
	"TVSTB" (Standby collegato al tevisore)	Questa funzione è disponibile quando si imposta "CTRL" su "ON". ·"AUTO": Se l'ingresso del systemà è "TV", il systemà si spegne automaticamente quando si spegne il tevisore. ·"ON": Il systemà si spegne automaticamente quando si spegne il tevisore, indipendentemente dall'ingresso. ·"OFF": Il systemà non si spegne quando si spegne il tevisore.
	"COLOR" (Colore HDMI)	·"AUTO": Rileva automaticamente il tipo di dispositivo esterno e passa all'impostazione di colore corrispondente. ·"YCBCR": Emette segnali video YCBCr. ·"RGB": Emette segnali video RGB.
"BT >" (BLUETOOTH)	"BAAC" (Codifica audio avanzata BLUETOOTH)	È possibile impostare se il systema usa AAC tramite BLUETOOTH. ·"ON": Abilitare codec AAC. ·"OFF": Disabilitare codec AAC.
		Note4 Se si modificà l'impostazione "BAAC" quando è connesso un dispositivo BLUETOOTH, l'impostazione del codec viene rispecchiata solo après la connessione successiva.
	"BTSTB" (BLUETOOTH in standby)	Questa funzione è disponibile quando il systema dispone di informazioni di associazione. Il systemà si trovato in modo standby BLUETOOTHanche quando è spento. ·"ON": Il modo standby BLUETOOTH èabilitato. ·"OFF": Il modo standby BLUETOOTH è disabilitato.
	"INFO" (Informazioni sul dispositivo BLUETOOTH)	Il nome del dispositivo BLUETOOTH rilevato e l'indirizzo appaiano nel display del pannello anteriore. ·"NO DEVICE" appeare se il systemà non è connesso a un dispositivo BLUETOOTH.
"USB >" "REPT"	(Modo di riproduzione)	●“NONE”: Riproduce tutti i brani.
		●“ONE”: Ripete un brano.
		●“FLDER”: Ripete tutti i brani in una cartella.
		●“RANDOM”: Ripete tutti i brani in una cartella in ordine casuale.
		●“ALL”: Ripete tutti i brani.
“SYS >” (Sistema)	“ASTBY”	●“ON”: Attiva la funzione di standby automatico. Dopo circa 20 minuti di inattività, ilsystema passagautomatically al modo standby.
	(Auto Standby)
		●“OFF”: Mododisattivato.
	“VER”	Le informazioni sull'attuale versione del firmware appaiono nel display del pannello anteriore.
	(Versione)

Altre funzioni

Uso della funzione Controllo per HDMI

La connessione di un dispositivo come un tevisore o Lettore Blu-ray Disc compatibile con la funzione Controllo per HDMI* tramite cavo HDMI (Cavo HDMI ad alta velocità, in dotazione solo in alcune aree) permette di azionare lavorante il dispositivo tramite il telecomando di un tevisore.
Le seguenti funzioni possono essere utilizzate con la funzione Controllo per HDMI.

• Funzione di spegnimento del sistema
• Funzione di controllo audio del sistema
• Canale di ritorno audio (ARC)
• Funzione di riproduzione One-Touch
• Il Controllo per HDMI è uno standard utilizzato da CEC (Consumer Electronics Control) per permettere ai dispositivi HDMI (High Definition Multimedia Interface) di controllarsi tra loro.

Nota

Queste funzioni potrebbero funzionare con dispositivi diversi da quelli fabbricati da Sony, ma il funzionamento non è garantito.

Preparazione all'uso della funzione Controllo per HDMI

Impostare "HDMI> - "CTRL" sul sistema su "ON" (pagina 20). Le impostazioni di fabbrica sono "ON".

Abilitare le impostazioni della funzione Controllo per HDMI per il tevisore e altri dispositivo connesso alsystema.

Suggerimento

Se si abilita la funzione Controllo per HDMI (sincronizzazione di "BRAVIA") quando si utilizes un teilevisore fabbricato da Sony, la funzione Controllo per HDMI delsystema viene anch'essaabilitata automaticamente. Quando le impostazioni sono complete, "DONE" appeare nel display del pannello anteriore.

Funzione di spegnimento del sistema

Specnendo il tevisore, il sistema si spegnerà automaticamente. Impostare "HDMI> - "TVSTB" sul sistema su "ON" o "AUTO" (pagina 20). Le impostazioni di fabbrica sono "AUTO".

Funzione di controllo audio del sistema

Se si accende ilsystema quando si sta guardando il tevisore, l'audio del tevisore sare emesso dai diffusori del systema. Il volume del systema cui esteregolato mediante il telecomando del tevisore. Se I'audio del tevisore è stato emesso dai diffusori del systema la volta precedente che si è guardato il tevisore, il systema si accenderà automaticamente quando si riaccende il tevisore.

Le operazioni possono essere inoltre effettuatetramite il menu del teilevisore. Per ulteriori informazioni, consultare le Istruzioni per l'uso del teilevisore.

Nota

• L'audio viene emesso solo dal tevisore se un ingresso diverso da "TV" viene selezionato quando si usa la funzione Twin Picture sul tevisore. Quando si disabilita la funzione Twin Picture, I'audio viene emesso dal sistema.

• Il numero del livello di volume del systema è visualizzato sullo schermo del tevisore in base al tevisore. Il numero del volume visualizzato sul tevisore potrebbe differire da quello del display del pannello anteriore delsystema.
  In base alle impostazioni del teilevisore, la funzione Controllo audio del systemapotrebbe non essere disponibile.Perulteriori informazioni, consultare leIstruzioni per l'uso del teilevisore.

Canale di ritorno audio (ARC)

Se ilsystema è collegato al jack HDMI IN di un televisione compatibile con il Canale di ritorno audio, è possibile ascoltare l'audio del televisione dai diffusori del systemaenza collegare un cavo digitale ottico.

Sulistema, impostare "AUD >" - "TV AU" su "AUTO" (pagina 20). Le impostazioni di fabbrica sono "AUTO".

Nota

Se il tevisore non è compatibile con il Canale di ritorno audio, è necessario collegare un cavo digitale ottico (consultare la Guida di avvio in dotazione).

Funzione di riproduzione One-Touch

Quando si riproduce il contento su un dispositivo (Lettore Blu-ray Disc, "PlayStation4", ecc.) connesso al teilevisore, il sistema e il teilevisore vengono accesi automaticamente, l'ingresso del sistema viene commutato all'ingresso per la il teilevisore e l'audio viene emesso dai diffusori del sistema.

Nota

Se l'audio del teilevisore veniva emesso dai diffusori del teilevisore la volta precedente che si è guardato il teilevisore, il sistema non si accende e l'audio e le immagini vengono emesse dal teilevisore ancche se il contento del dispositivo viene riprodotto.
In base al tevisore, la parte iniziale del contento in riproduzione potrebbe non essere riprodotto correttamente.

Uso della funzione "BRAVIA" Sync

Oltre alla funzione Controllo per HDMI, è inoltre possibile usare la segunte funzione sui dispositivi compatibili con la funzione "BRAVIA" Sync.

• Funzione di selezione scenari

Nota

Questa funzione è una funzione proprietaria di Sony e non può funzionare con prodotti diversi da quelli fabbricati da Sony.

Funzione di selezione scena

Il Campo sonoro del sistema viene commutato automaticamente in base alle impostazioni della funzione di selezione scena o modo audio del teilevisore. Per ulteri informazioni, consultare le Istruzioni per l'uso del teilevisore.

Impostare il Campo sonoro su "CLEARAUDIO+ (pagina 14).

Note sui collegamenti HDMI

Utilizzare un cavo HDMI ad alla velocità. Se si utilizza un cavo HDMI standard, un contento di 1080p potrebbe non essere visualizzato correttamente.
Utilizzare un cavo certificato HDMI.
Utilizzare un Sony cavo HDMI ad alta velocità con il logo del tipo di cavo.
- Sconsigliamo di utilizzato un cavo di conversione HDMI-DVI.
- Verificare la configurazione del dispositivo collegato se l'imagine è di scarsa qualità o non esce suono dal dispositivo collegato via cavo HDMI.
- I segnali audio (frequenza di campionamento, lunghezza di bit, ecc.) trasmessi da un jack HDMI possono essere soppressi dal dispositivo collegato.
- Il suono più essere interrotto quando viene commutata la frequenza di campionamento oppure il numero di canali dei segnali di uscita audio dal disposativo di riproduzione.
- Se il dispositivo collegato non è compatibile con la technologia di protezione del copyright (HDCP), l'imagine e/o l'audio provenienti dal jack HDMI OUT del sistema possono apparire distorti o potrebbero non essere emessi. In quello caso, controllare le specifiche del dispositivo collegato.

Risparmio di energia in modo standby

Verificare di aver eseguito le seguenti impostazioni:

• "CTRL" in "HDMI> è impostato su "OFF" (pagina 20).
• "BTSTB" in "BT >" è impostato su "OFF" (pagina 20).

Informazioni aggintive

Precauzioni

Sicurezza

Se oggetti solidi o sostanze liquide penetrano nel systema, scollegare ilsystema e farlo controllare da personale qualificato prima di utilizzato di nuovo.
Non toccare il cavo di alimentazione CA con le mani bagnate onde evitare scosse elettriche.
Non salire sul Diffusore soundbar, sul Subwoofer e sui Diffusori surround, poiché si potrebbe cadere e infortunarsi oppure ilsystema potrebbe danneggiarsi.

Fonti di alimentazione

• Prima di azionare il sistema, accertarsi che la tensione operativa sia identica a quale della fonte di alimentazione locale. La tensione operativa è riportata sulla targhetto posta sul retro del Subwoofer.
• Se si preveDE di non utilizzato il sistema per un periodo di tempo prolongato, accertarsi di scollegarlo alla presa a muro (rete). Per scollegare il cavo di alimentazione CA, afferrare la spina e mai il cavo stesso.
• Il cavo di alimentazione CA deve essere sostituito esclusivamente presso un centro di assistenza qualificato.

Calore

Sebbene durante l'uso il sistema si scaldi, non si tratta di un problema di funzionamento.

Se ilsystema vieneutilizzato in modulo continuo a volume elevato la temperatura delsystema augmenta considerevolmente.

Per evitare scottature, non toccare il
sistema.

Collocazione

• Posizione are ilsystema in un luogo adeguatamente ventilato, onde evitare il surriscaldamento del systeme e prolungarne cosi la vita utile.
  Non collocare ilsystema in prossimità di fonti di calore o in luoghi soggetti a luce solare diretta, polvere eccessiva o urti meccanici.
  Non appoggiare il Diffusore soundbar, il Subwoofer e i Diffusori surround su una superficie morbida (tappeto, coperta, ecc.) e non appoggiare oggetti in corrispondenza della parte posteriore del Diffusore soundbar, del Subwoofer e dei Diffusori surround che potrebbero ostruire le prese di ventilazione, causando problemi di funzionamento.
  Se ilsystema viene utilizzato in combinazione con un tevisore, un videoregistrar o una piatra a cassette, si potrebbero verificare dei disturbi che danneggerebbero la qualità delle immagini. In tale caso, posizionare il systema lontano dal tevisore, videoregistrar o piatra a cassette.
• Prestare attenzione se ilsystema viene collocato su una superficie trattata con sostanze quali cera, olio, lucido, ecc., in quanto la superficie potrebbe macchiarsi o perdere colore.
• Prestare attenzione ad evitare possibili infortuni causati dagli spigoli del Diffusore soundbar, del Subwoofer e dei Diffusori surround.
• Mantenere almeno 3 cm di spazio除去 il Diffusore soundbar e i Diffusori surround quando si appende a una parete.

Funzionamento

Prima di collegare altri dispositivo, accertarsi di spegnere e scollegare il sistema.

Se si riscontrano irregularità nel colore o in vicinanza dello schermo del teilevisore

Irregolarità di colore possono essere riscontrate in certi tipi di teilevisori.

• Se si riscontrano irregularità di colore... Specnere il teilevisore e riaccenderlo dopo 15-30 minuti.
• Se si riscontrano più irregularità di colore... Posizione are ilsystema più lontano dal tevisore.

Pulizia

Pulire il sistema con un panno morbido e asciutto. Non utilizzato alcun tipo di spugnette, polveri abrasive, né solventi quali alcol o benzina.

In caso di fornando o problemi relativi al sistema, rivolgersi al rivenditore Sony più vicino.

Come maneggiare il Subwoofer

Non inseire la mano nell'apertura del Subwoofer per sollevarlo. Il driver del diffusore potrebbe danneggiarsi. Per sollevarlo, tenere la parte inferiore del Subwoofer.

Guida alla soluzione dei problemi

Utilizzare esta guida alla soluzione dei problemi per risolverve eventuali problemi verificatisi durante l'uso delsystema, prima di richiedere la riparazione. Se il problema persistsente, rivolgersi ad un rivenditore Sony.

Generali

Ilsystemanonsiccede.

Accertarsi che il cavo di alimentazione CA via saldamente collegato.
Ilsystemanonfunzionalnormalmente.
→ Scollegare il cavo di alimentazione CA alla presa a muro (rete), quindi ricollegarlo dopo diversi minuti.

Ilsystemasispiegne automaticamente.

Etattiva la funzione di standby automatico. Impostare "ASTBY" in "SYS > "su "OFF" (pagina 21).

Ilsystemanonsiaccendeanche quandoiltelevisoreèaccesso.

Impostare "HDMI> - "CTRL" su "ON" (pagina 20). Il tevisore deve supportare la funzione Controllo per HDMI (pagina 22). Per ulteriori informazioni, consultare le Istruzioni per l'uso del tevisore.
Controllare le impostazioni del diffusore del teilevisore. L'accensione del systema si sincronizza con le impostazioni del diffusore del teilevisore. Per ulteriori informazioni, consultare le Istruzioni per l'uso del teilevisore.
→ Se l'audio è stato emesso dai diffusori del teilevisore la volta precedente, il sistema non si accendeanche se il teilevisore viene acceso. Accendere il sistema e attivare l'ingresso del sistema su "TV" (pagina 12).

Ilsystemasispegnequando il tevisorevienespento.

Controllare l'impostazione di "HDMI> - TVSTB" (pagina 20). Quando "TVSTB" è impostato su "ON", il sistema si spegne automaticamente quando si spegne il teilevisore, indipendentemente dall'ingresso.

Ilsystemanonsipegneanchequando iltelevisorevienespento.

Controllare l'impostazione di "HDMI> - "TVSTB" (pagina 20). Per spegnere automaticamente il sistema, indipendentemente dall'ingresso, quando si spegne il teilevisore, impostare "TVSTB" su "ON". Il teilevisore deve supportare la funzione Controllo per HDMI (pagina 22). Per ulteri informazioni, consultare le Istruzioni per l'uso del teilevisore.

Suono

Dal problema noniene emesso alcuna audio del teilevisore.

Verificare il tipo e la connessione del cavo HDMI, del cavo digitale ottico oppure del cavo audio analogico che è collegato alsystema e al teilevisore (consultare la Guida di avvio in dotazione).
→ Quando il systemà è collegato ad un teilevisore compatibile con il Canale di ritorno audio, accertarsi che il systemà sia collegato a un jack HDMI (ARC) di un teilevisore (consultare la Guida di avvio in dotazione). Se l'audio non viene più orecca emesso o se l'audio è interrotto, collegare il cavo digitale ottico (in dotazione solo in alcune aree) e impostare "AUD >" - "TV AU" su "OPT" (pagina 20).
"Se il tevisore non è compatibile con il Canale di ritorno audio, l'audio del tevisore non verrà emesso dalsystemaanche se il systema è collegato al jack di ingressso HDMI del tevisore. Per riproduire l'audio del tevisore dalsystema, collegare il cavo digitale ottico (in dotazione solo in alcune aree)(consultare la Guida di avvio in dotazione).

Se l'audio non viene riprodotto dalsystemaanche se il systema e iltelevisore sono collegati tramitecavo digitale ottico o se il televisorenon dispone di un jack di uscitaaudio digitale,collegare un cavoaudio analogico (non in dotazione)ecambiare l'ingresso del systemain "ANALOG" (pagina 12).
Cambiare I'ingresso del sistema in "TV" (pagina 12).
Aumentare il volume del sistema o annullare la disattivazione audio.
In base all'ordine in cui si collega il teilevisore e ilsystema, l'audio del systemapotrebbe essere disattivatoe "MUTING"viene visualizzato neldisplay del pannello anteriore delsystema. Se ciò avviene, accendere prima il teilevisore, quindi ilsystema.
Regolare l'impostazione dei diffusori del teilevisore (BRAVIA) su Sistema Audio. Consultare le Istruzioni per l'uso del teilevisore relative alla modalità di impostazione.
A seconda del tevisore e delle sorgenti di riproduzione, è possibile che l'audio non sia emesso dal sistema. Regolare l'impostazione del formato audio del tevisore su "PCM". Per ulteriori informazioni, consultare le Istruzioni per l'uso del tevisore.

L'audio viene emesso sia dal sistema sua dal tevisore.

Disattivare I'audio del sistema o del teilevisore.

Il Subwoofer non emette alcun suono oppure il livello trasmesso è extremamente basso.

Accertarsi che il cavo di alimentazione CA del Subwoofer sa collegato correttamente (consultare la Guida di avvio in dotazione).

Premere SW + per augmentare il volume del Subwoofer (page 9, 15).
Un Subwoofer serve a riproduire i suoni bassi. Se le sorgenti di ingressso contengono componenti di suoni bassi molto ridotti (ad es., una trasmissione teilevisiva), l'audio dal Subwoofer potrebbe essere difficile da udire.
→ Quando si riproduce contento compatibile con la Tecnologia di protezione del copyright (HDCP),ippo non viene emesso dal Subwoofer.

Ilsystema non emette alcun suono oppure il livello emesso dal dispositivo connesso è extremamente basso.

Premere + per augmentare il livello del volume (pagea 9).
Premere ※ o + per annullare la funzione di disattivazione dell'audio (pagea 9).
Accertarsi che la sorgente di ingressso sia selezionata correttamente. Occorre provare altre sorgenti di ingressso premendo ripetutamente INPUT (pagea 12).
Verificare che tutti i cavi del sistema e il dispositivo collegato siano inserti saldamente.
A seconda delle impostazioni del formato audio, è possibile che l'audio non sia emesso. Accertarsi che il formato audio sia compatibile con il sistema (pagina 31).

I Diffusori surround non emettono alcun suono oppure il livello trasmesso è extremamente basso.

Accertarsi che il cavo dei Diffusori surround sia collegato correttamente al Subwoofer (consultare la Guida di avvio in dotazione).
L'audio multicanale non registrato come audio surround non viene riprodotto dai Diffusori surround.

Per riproduire audio a 2 canali dai Diffusori surround, premere CLEARAUDIO+ ed impostare il Campo sonoro su "CLEARAUDIO+.
A seconda della sorgente audio, l'audio riprodotto dai Diffusori surround potrebbe essere stato registrato con un effetto sonoro morbido.

Non è possibile ottenere l'effetto surround.

In base al segnale di ingressso e all'impostazione del Campo sonoro, l'elaborazione dell'audio surround potrebbe non funzionare efficacamente. L'effetto surround potrebbe essere sottile, in base al programma o disco.
Per riproduire l'audio multicanale, controllare l'impostazione dell'uscita audio digitale sul dispositivo collegato alsystema. Per ulteriori informazioni, consultare le Istruzioni per l'uso in dotazione con il dispositivo collegato.

Dispositivo USB

Il dispositivo USB non viene riconosciuto.

Provare quanto segue:

① Spegnere il sistema.
② Rimuovere e riconnettere il dispositivo USB.
③ Accendere il sistema.

Accertarsi che il dispositorio USB sia saldamente collegato alla porta (USB).
Verificare che il disposativo USB o il cavo non sia danneggiato.
Verificare che il disposativo USB sia acceso.
Se il disposativo USB è collegato tramite un hub USB, scollegarlo e collegare il disposativo USB direttamente al Subwoofer.

Dispositivo BLUETOOTH

Impossibile stabilire la connessione BLUETOOTH.

Controllare che I'indicatore BLUETOOTH (blu) sul Subwoofer si illumina (pagina 8).
Accertarsi che il dispositivo BLUETOOTH sia collegato e acceso e che la funzione BLUETOOTH sia abilitata.
Avvicinare maggiormente il dispositivo BLUETOOTH al Subwoofer.
Eseguire nuovamente l'associazione del systeme e del dispositorio BLUETOOTH. Potrebbe essere necessario annullare l'associazione con il systema utilizzato prima il proprio dispositorio BLUETOOTH.

Non è possibile effettuare l'associazione.

Avvicinare maggiormente il dispositivo BLUETOOTH al Subwoofer.
Accertarsi che il sistema non riceva interferenze da un dispositivo LAN wireless, da altri dispositivi wireless di 2,4 GHz o da un forn o microonde. Se un dispositivo che genera radiazione elettromagnetica si trova nelle vicinanze, spostare il dispositivo lontano dal sistema.
L'associazione potrebbe non essere possibile se attorno alsystema sono presenti altri dispositiivi BLUETOOTH. In tal caso, spegnere gli altri dispositiivi BLUETOOTH.

Dal dispositivo BLUETOOTH non viene emesso alcun suono.

Controllare che I'indicatore BLUETOOTH (blu) sul Subwoofer si illumina (pagina 8).
Avvicinare maggiornente il dispositivo BLUETOOTH al Subwoofer.

Se un dispositivo che genera radiazione elettromagnetica, come un dispositivo LAN wireless, altri dispositivi BLUETOOTH o un forn o a microonde si trovava nelle vicinanze, spostare il dispositivo lontano dal sistema.
Rimuovere qualsiasi ostacolo tra il sistema e il dispositorio BLUETOOTH o spostare il sistema lontano dall'ostacolo.
Riposizionare il dispositivo BLUETOOTH connesso.
Commutare la frequenza LAN wireless di un qualiasi router Wi-Fi o PC nelle vicinanze alla gamma di 5 GHz.
Aumentare il volume sul dispositivo BLUETOOTH connesso.

L'audio non è sincronizzato con l'imagine.

→ Quando si guardano film, è possible che l'audio abbia un leggero ridardo rispetto all'imagine.

Telecomando

Il telecomando non funziona.

Rivolgere il telecomando, in corrispondenza del sensore del telecomando, in direzione del Subwoofer (page 7, 12).
Rimuovere eventuali ostacoli tra il telecomando e il Subwoofer.
Se sono scariche, sostituire entrambe lepile del telecomando con altri nuove.
Accertarsi di premere il tasting corretto sul telecomando.

Il telecomando del teilevisore non funziona.

Installare il sistema in modo che non ostruisca il sensore del telecomando del teilevisore.

Varie

La funzione Controllo per HDMI non funziona correttamente.

Controllare la connessione con il sistema (consultare la Guida di avvio in dotazione).
→ Abilitare la funzione Controllo per HDMI sul teilevisore. Per ulteriori informazioni, consultare le Istruzioni per l'uso del teilevisore.
Attendere quale istante, quindi riprovare. Se si scollega il sistema, occorrera del tempo prima di poter eseguire operazioni. Attendere almeno 15 secondi e quindi riprovare.
Accertarsi che i dispositivi connessi alsystema supportino la funzione Controllo perHDMI.
→ Abilitare la funzione Controllo per HDMI sui dispositivi connessi al sistema. Per ulteriori informazioni, consultare le Istruzioni per l'uso del dispositivo.
Il tipo e il numero di dispositivi che possono essere controllati alla funzione Controllo per HDMI è limitato dallo standard HDMI CEC come segue:

Dispositivi di registrazione (Registraratore Blu-ray Disc, Registraratore DVD, ecc.): fino a 3 dispositivi
Dispositivi di riproduzione (Lettore Blu-ray Disc, Lettore DVD, ecc.): fino a 3 dispositivi
Dispositivi relativi alla sintonizzazione: sono a 4 dispositivi
- Sistema audio (ricevitore/cuffie): fino a 1 dispositivo (utilizzato dal sistema)

Se "PRTCT" appeare nel display del pannello anteriore del Subwoofer.

Premere per spagnere ilsystema. Dopo che il display si spegne, scollegare il cavo di alimentazione CA, quindi verificare che nulla ostruisca le presede ventilazione del Subwoofer.

Il display del pannello anteriore del Subwoofer non è illuminato.

Premere DIMMER per impostare la luminosità su "BRIGHT" o "DARK", se impostata su "OFF" (pagina 9).

I sensori del teilevisore non funzionano correttamente.

Ilsystema potrebbe ostruire alcuni sensori (come il sensore della luminosità), il ricevitore del telecomando del teilevisore, oppure "emettitore per occhiali 3D (trasmissione a infrarossi)" di un teilevisore 3D che supporta il systema di occhiali 3D a infrarossi oppure la comunicazione wireless. Spostare il systema lontano dal teilevisore entro un raggio che consenta a tali parti di funzionare correttamente. Per le collocazioni dei sensori e del ricevitore del telecomando, consultare le Istruzioni per l'uso in dotazione con il teilevisore.

Ilsystemanonfunzionacorrettamente.

E possibile che il sistema sia in modo demo. Per annullare il modo demo, ripristinare il sistema (pagina 30).

Ripristino

Se ilsystema continu a non funzionare correttamente, ripristinare il systema come segue.

Per eseguire questa operazione, assicurarsi di utilizzato i tasti touch del Subwoofer.

1 Tenere premuto INPUT, toccare VOL - e © simultaneamente per 5 se c o n d i .

"RESET" appeare nel display del pannello anteriore e le impostazioni del menu e dei campi sonori, ecc. tornano al loro stato iniziale.

2 Scollegare il cavo di alimentazione CA.
3 Ricollegare il cavo di alimentazione CA, quindi toccare per accendere ilsystema.

Tipi di file riproducibili

Musica

Codec Estensione
MP3 (MPEG-1 Audio Layer III)	.mp3
AAC .m4a, .mp4, .3gp
WMA9 Standard .wma
LPCM .wav

Video*

Codec Estensione
Xvid	.avi
MPEG4 .avi, .mp4, .3gp

• Solo HT-RT40

Nota

• Alcuni file potrebbero non essere riprodotti, a seconda del formato del file, della codifica del file o della condizione di registrazione.
• Alcuni file modificati su PC potrebbero non essere riproducibili.
• Il sistema non riproduce file codificati come DRM e Lossless.

• Ilsystema più riconoscere i seguenti file o cartelle nei dispositivi USB:

• fino a 200 cartelle (inclusa la cartella principale)

• percorsi cartella sino a 128 caratteri

• fino a 200 file/cartelle in un unico layer

• Alcuni dispositiivi USB potrebbero non funzionare con quelloystema.

• Il sistema può riconoscere dispositivi di classe memoria di massa (MSC).

Formatia audio supportati

I formati audio supportati da Anythingo,.
systema sono i seguenti.

• Dolby Digital
• DTS*
  LPCM 2ch
  AAC

*SolorHT-RT4

Caratteristiche tecniche

Subwoofer (SA-WRT4/ SA-WRT40)

Sezione amplificatore

POTENZA IN USCITA (nominale)
Anteriore S + Anteriore D: 35 W + 35 W (a 2,5 ohm, 1 kHz, 1% THD)

POTENZA IN USCITA (riferimento)
Anteriore S/Anteriore D/Surround S/ Surround D:
65 W (per canale a 2,5 ohm, 1 kHz)
Centrale:
170 W (a 4 ohm, 1 kHz)
Subwoofer:
170 W (a 4 ohm, 1 kHz)

Ingressi
USB
ANALOG IN
TV IN (OPTICAL)

Uscita HDMI OUT (ARC)

Sezione HDMI

Connettore Tipo A (19pin)

Sezione USB

Porta (USB) Tipo A

Sezione BLUETOOTH

Sistema di comunicazione Specifica BLUETOOTH versione 4.2

Uscita Specifica BLUETOOTH Classe di alimentazione 1

Gamma di comunicazione massima Linea di veduta circa 25m^1)

Banda di frequenza Banda 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Metodo di modulazione FHSS (spettro espanso a salto di frequenza)

Profili BLUETOOTH compatibili 2) A2DP 1.2 (profilo distribuzione audio avanzato) AVRCP 1.6 (profilo telecomando audio video)

Gamma di trasmissione (A2DP) 20 Hz - 20.000 Hz (Frequenza di campionamento 32 kHz, 44,1 kHz, 48 kHz)

1) La gamma effettiva varia in base a diversi fattori quali: ostacoli tra i dispositivi, campi magnetici attorno a forno a microonde, elettricità statica, Telefono -, sensibilità di ricezione, prestazioni dell'antenna, sistema operativo, applicazione software, ecc.
2) I profili standard BLUETOOTH indicano lo scopo della comunicazione BLUETOOTH tra i dispositivi.
3) Codec: Compressione del segnale audio e lavorato di conversione
4)Codec sottobanda
5) Codifica audio avanzata

Sezione diffusori

Sistema diffusori Sistema subwoofer, Bass reflex

Diffusore Tipo a cono 160 mm

Generali

Requisiti di alimentazione 220 V - 240 V CA, 50/60 Hz

Consumo energetico Acceso:85 W Standby:0,5 W o meno (modalità di risparmio energetico) (Quando "CTRL" in "HDMI>" e "BTSTB" in "BT >" sono impostati su "OFF") Standby:2,8 W o meno 6) (Quando "CTRL" in "HDMI>" o "BTSTB" in "BT >" è impostato su "ON") Dimensioni (I/a/p) (circa) 190mm× 392mm× 315mm Peso (circa) 7,8kg
6) Ilsystema entrera automaticamente in modalità di risparmio energetico in assenza di connessione HDMI e di precedenti informazioni di associazione BLUETOOTH, indipendentemente delle impostazioni effettuate per "CTRL" in "HDMI>" e "BTSTB" in "BT >".

Diffusore soundbar (SS-RT4)

Sezione dei diffusori Anteriore S/ Anteriore D/Centrale

Sistema diffusori
Sistema diffusori a gamma completa, Bass reflex
Diffusore 40mm× 100mm tipo a cono × 3 Dimensioni (I/a/p) (circa) 900~mm× 52~mm× 70~mm Peso (circa) 2,1kg

Diffusori surround (SS-SRT4)

Sistema diffusori
Sistema diffusori a gamma completa, Bass reflex
Diffusore
Tipoa cono 65 mm
Dimensioni (I/a/p) (circa) 80mm× 1.070mm× 70mm (parti sporgenti esclude)
Peso (circa) 2,7kg

Il design e le caratteristiche tecniche sono soggetti a modifiche alla preavviso.

Note sulla comunicazione BLUETOOTH

Versione BLUETOOTH e profili supportati

Per profilo si intende un set di funzioni standard per varie funzioni del prodotto BLUETOOTH. Vedere "Sezione BLUETOOTH" in "Caratteristiche tecniche" (pagina 31) per la versione BLUETOOTH e i profilo supportati da questo sistema.

Gamma di comunicazione effettiva

I dispositivi BLUETOOTH devono essere usati entro circa 10 metri l'uno dall'alto (distanzaenza ostacoli). La gamma di communicatesione effettiva cui risultare ridotta nelle seguenti condizioni.

• Quando una persona, un oggettometallico, una parete o altri ostacolosi trovata dispositivi con uncollegamento BLUETOOTH.
• Ubicazioni in cui è installata una LAN wireless.
• Nei pressi di fornì a microonde in uso.
• Ubicazioni affette da onde elettromagnetice generate da altri apparecchi.

Effetti di altri dispositiivi

I dispositivi BLUETOOTH e LAN wireless (IEEE 802.11b/g/n) utilizzato la stessa banda di frequenza (2,4 GHz). Quando si utilizes il dispositivo BLUETOOTH accanto a un dispositivo con funzione LAN wireless, cui verificarsi un'interferenza elettromagnetica. Questo cui portare a velocità di trasferimento dati ridotta, rumore o impossibilità di connessione. In tal caso, provare le seguenti soluzioni:

• Usare quello sulla ad almeno 10 metri dal dispositivo LAN wireless.
• Spagnere il dispositivo LAN wireless quando si usa il dispositivo BLUETOOTH entro 10 metri.
  Installare il sistema e il dispositivo BLUETOOTH quanto più possibile vicini tra loro.

Effetti su altri dispositiivi

Le onde radio diffuse da quello sistema possono interferire con il funzionamento di alcuni dispositivi medici. Poiché esta interferenza può dar luogo a un malfunzionamento, non usare mai il sistema e i dispositivi BLUETOOTH nei seguenti luoghi:

• Ospedali, treni, aerei, stazioni di servizio e qualsiasi luogo in cui possono essere presenti gas inflammabili.
• Nei pressi di porte automatiche o allarmi antincendio.

Nota

• Questo sistema è provvisto di funzioni di sicurezza conformi alle specifiche BLUETOOTH per garantire una connessione sicura durante la communicatesione con la Tecnologia BLUETOOTH. Tuttavia, esta sicurezza può essere insufficiente in base al contentuto dell'impostazione e ad altri fattori, quandofare sempre attenzione quando si esegue la communicatesione con la Tecnologia BLUETOOTH.

• Sony non può essere ritenuto in alcun modo responsabile dei danni e di altre perdite derivanti da perdite di informazioni durante la comunità con la Tecnologia BLUETOOTH.
  La comunicazione BLUETOOTH non è necessariamente garantita con tutti i dispositivi BLUETOOTH provvisti dello stesso profilo usato dal sistema.

• I dispositivi BLUETOOTH collegati a questo sistema sono conformi alle specifiche BLUETOOTH prescritte da Bluetooth SIG, Inc., e devono essere certificati conformi. Tuttavia,anche quando un dispositivo è conforme con le specifiche tecniche BLUETOOTH, è possibile che determinate caratteristiche o specifiche del dispositivo BLUETOOTH non rendano possibile il collegamento, o comportino diversi metodi di controllo, visualizzazione o funzionamento.

• A seconda del dispositivo BLUETOOTH connesso alsystema, dell'ambiente di comunicazione o delle condizioni circostanti si potrebbe generare del rumore o verificare l'interruzione del segnale audio.

OSTRZEJEZENIE
