MANUALE UTENTE HTCT290 SONY

Istruzioni per l'uso IT

4 AUDIO* (pagina 15)

Dispositivo BLUETOOTH compatible con A2DP (pagina 16)

"USB"

4 AUDIO* (pagina 15)

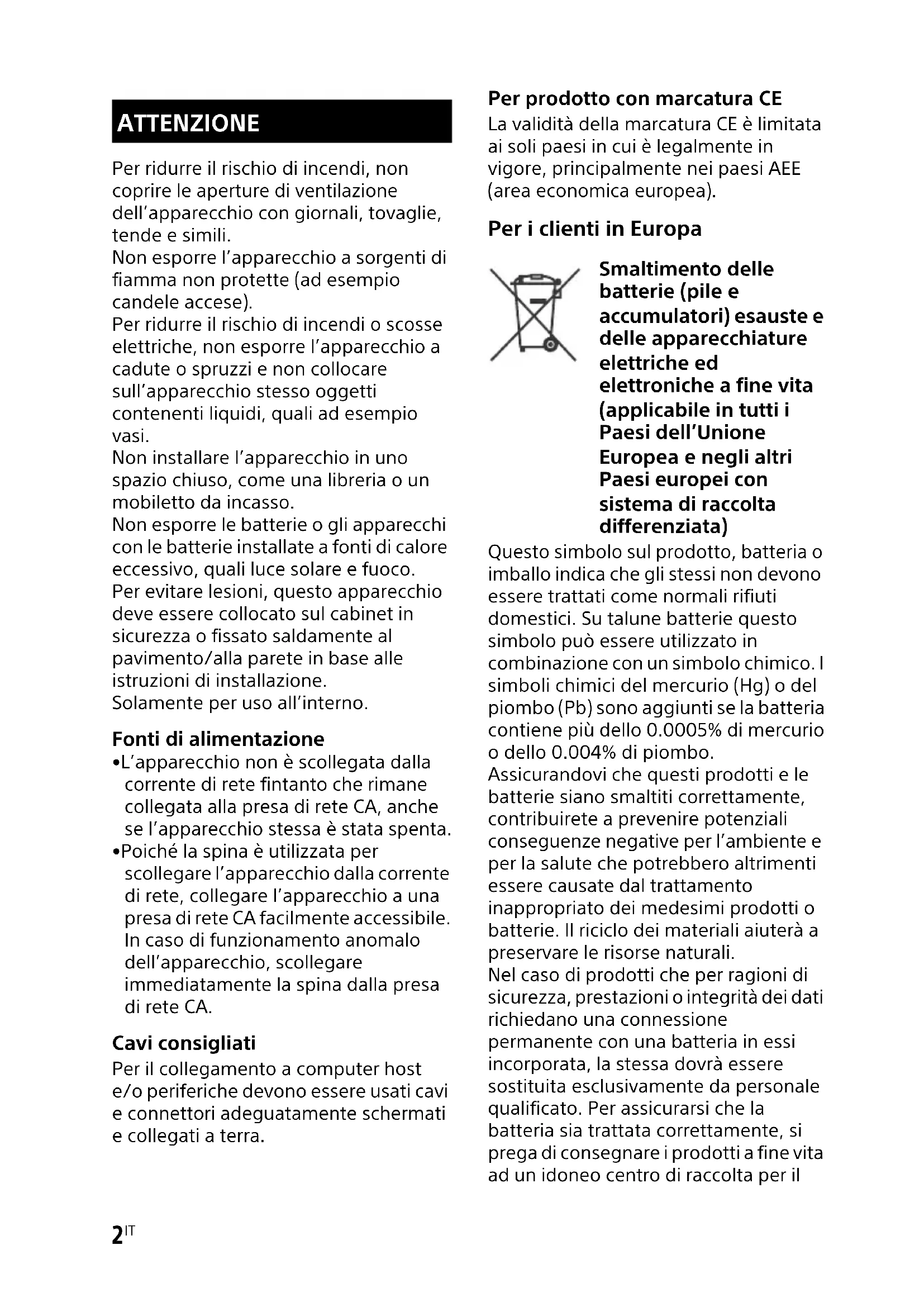

Per ridurre il rischio di incendi, non coprire le aperture di ventilazione dell'apparecchio con giornali, tovagliie, tende e simili.

Non esporre l'apparecchio a sorgenti di fiamma non protette (ad esempio candele accese).

Per ridurre il rischio di incendi o scosse elettriche, non esporre l'apparecchio a cadute o spruzzi e non collocare sull'apparecchio stesso oggetti contenti liquidi, quali ad esempio vasi.

Non installare l'apparecchio in uno spazio chiuso, come una libreria o un mobiletto da incasso.

Non esporre le batterie o gli appearecchi con le batterie installate a fonti di calore eccessivo, quali luce solare e fuoco.

Per evitare lesioni, quello apparecchio deve essere collocato sul cabinet in sicurezza o fissato saldamente al pavimento/alla parete in base alle istruzioni di installment.

Solamente per uso all'interno.

Fonti di alimentazione

L'apparecchio non è scollegata alla corrente di rete fintanto che rimane collegata alla presa di rete CA,anche se l'apparecchio stessa è stata spenta.
- Poiché la spina è utilizzata per scollegare l'apparecchio alla corrente di rete, collegare l'apparecchio a una presa di rete CA disponibile accessibile. In caso di funzionamento anomalo dell'apparecchio, scollegare immediatamente la spina alla presa di rete CA.

Cavi consigliati

Per il collegamento a computer host e/o periferiche devono essere usati cavi e connettori adeguatamente schermati e collegati a terra.

Per prodotto con marcatura CE

La validità della marcatura CE è limitata ai soli paesi in cui è legally in vigore, principalmente nei paesi AEE (area economica europea).

Per i clienti in Europa

Smaltimento delle batterie (pile e accumulatori) ESAuste e delle apparecchiature elettriche ed elettroniche a fine vita (applicabile in tutti i Paesi dell'Unione Europea e negli altri Paesi europei con sistema di raccolta differenziate)

Questo symbolo sul prodotto, batteria o imballo indica che gli stessi non devono essere trattati come normali rifiuti domestici. Su talune batterie questo symbolo può essere utilizzato in combinazione con un symbolo chimico. I symboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0.0005% di mercurio o dello 0.004% di piombo.

Assicurandovi che questi prodotti e le batterie siano smaltiti correttamente, contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal trattamento inappropriato dei medesimi prodotti o batterie. Il riciclo dei materiali aiuterà a preservare le risorse naturali.

Nel caso di prodotti che per ragioni di sicurezza, prestazioni o integrità dei dati richiedano una connessione permanente con una batteria inelli incorpora, la stessa dovrè essere sostituita esclusivamente da personale qualificato. Per assicurarsi che la batteria sia trattata correttamente, si prega di conseignare i prodotti a fine vita ad un idoneo centro di raccolta per il

riciclo di apparecchiature elettriche ed elettroniche. Per tutte le altre batterie, si prega di consultare la sezione relative alla rimozione sicura della batteria dal prodotto. Si prega di consegnare le batterie ad un idoneo centro di raccolta per il riciclo delle batterie esauste. Per informazioni più dettagliate sul riciclo di questi prodotti o batterie, si prega di contattare il vostro Comune, il servizio di smaltimento rifiuti ovvero il punto vendita presso il quale è stato acquistato il prodotto o la batteria. In caso di smaltimento abusivo di batterie o di apparecchiature elettriche ed elettroniche potrebbero essere applicate le sanzioni previste alla normativa vigente (valido solo per l'Italia).

Nota per i clienti: le seguenti informazioni sono applicabili esclusivamenteagli appearechi venduti nei paesi in cui sono in vigore le Direttive UE.

Questo prodotto è stato fabbricato da o periconto di Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075
Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgio. Per qualsiasi informazione relativa all'assistenza tecnica o alla garanzia, si prega di fare riferimentoagli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.

Con il presente documento, Sony Corp. dichiara che questo appearecchio è conforme ai requisiti essenziali e alle altre disposizioni in materia previste alla Direttiva 1999/5/CE.

Per maggiori informazioni, accedere all'URL: http://www.compliance.sony.de/

C E

Questa Sound Bar è progettata per la riproduzione audio da dispositivi connessi e lo streaming di brani musicali da un dispositivo BLUETOOTH.

Questo appearecchio è stato testato e trovato conforme ai limiti indicati nel regolamento EMC utilizzato un cavo di collegamento con lunghezza inferiore ai 3 metri.

Copyright e marchi di proprietà

• Questo sistema incorpora Dolby* Digital.
• Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il symbolo della dopbia D sono marchi di Dolby Laboratories.
• Il marchio denominato BLUETOOTH® e i logo sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi uso di tali marchi da parte di Sony Corporation è molto licenza. Altrmiarchi di proprietà e denominazioni commerciali sono di apparomenenza dei rispetti proprietari.
• Questo sistema incorpora la Tecnologia High-Definition Multimedia Interface (HDMI™). I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing, LLC negli Stati Uniti e in altri Paesi.
  "BRAVIA" é un marchio di proprietà di Sony Corporation.
• "PlayStation" è un marchio registrato di Sony Computer Entertainment Inc.

• Tecnologia di codifica audio MPEG Layer-3 e brevetti concessi in licenza da Fraunhofer IIS e Thomson.

• Windows Media è un marchio registrato o un marchio di proprietà di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

• Questo prodotto è protetto da alcuni diritti di proprietà intellettuale di Microsoft Corporation. L'uso o la distribuzione di但这a Tecnologia al di fuori di quello prodotto è vietato除去 la licenza di Microsoft o di un'affiliata Microsoft autorizzata.
  "ClearAudio+ e un marchio di proprieta di Sony Corporation.
• I nomi di altri sistemi e prodotti generalmente sono marchi di proprieta o marchi registrati del produttore. I marchi e non sono indicati in quello documento.

Informazioni sulle presenti Istruzioni per l'uso

• Leindicazioni presenti nelle Istruzioni per l'uso descrivono i comandi sul telecomando. Eanche possibile usare i comandi sul diffusore soundbar se hanno nomi identici o simili a quelli sul telecomando.
• Alcune illustrazioni sono solo concettuali e possono raffigurare un prodotto diverso da quello effettivamente acquistato.

Indice

Informazioni sulle presenti Istruzioni per l'uso 4

Guida alle parti e ai comandi .... 6

Installazione del sistema

Montaggio del diffusore soundbar su una parete ....10

Installazione orizzontale del subwoofer 12

Ascolto dell'audio

Ascolto audio dai dispositivi collegati 12

Ascoltare musica da un dispositivo USB 12

Regolazione audio

Come ottenergli effetti sonori 14

Regolazione del volume del subwoofer 16

Funzioni BLUETOOTH

Ascoltare musica da un dispositivo BLUETOOTH 17

Impostazione del modo standby BLUETOOTH 18

Altre funzioni

Uso della funzione Controllo per HDMI 19

Uso della funzione "BRAVIA" Sync 20

Funzione standby automatico 21

Attivazione della trasmissione wireless tra specifiche unita (Secure Link) 21

Informazioni aggintive

Precauzioni 22

Guida alla soluzione dei problemi 24

Tipidifile riproducibili 29

Formatia audio supportati 29

Indicatori LED 30

Caratteristiche tecniche 32

Note sulla comunicazione BLUETOOTH 33

Guida alle parti e ai comandi

Per maggiori informazioni, fare riferimento alle pagine indicate tra parentesi.

Diffusore soundbar

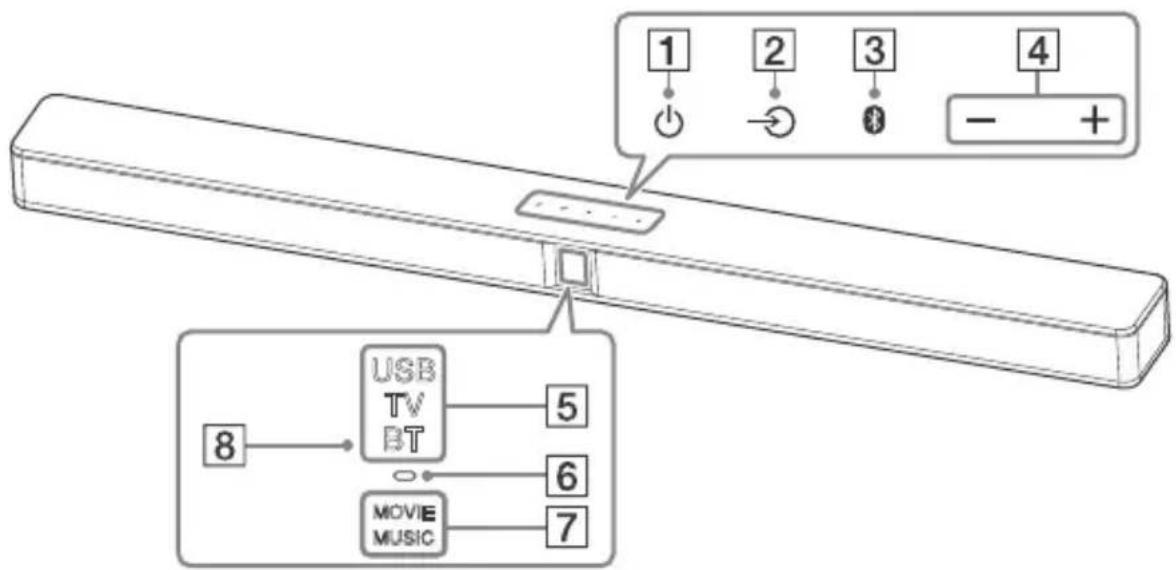

Pannello superiore e anteriore

1 Tasto touch (alimentazione)
Accende il sistema o lo porta in standby.
Tasto touch (ingresso) (pagina 12)
Selezione il disposativo che si desidera utilizzato.
3 Tasto touch (associazione) (pagina 17)
4 Tasto touch + / - (volume)
5 Indicatori d'ingresso* (pagina 12)
6 Indicatore BLUETOOTH (blu)

• Lampeggia rapidamente: Durante l'associone BLUETOOTH
• Lampeggiante: Tentativo di connessione BLUETOOTH
• Si Illumina: Il collegamento BLUETOOTH è stabilito

7 Indicatori effetti sonori* (pagina 14)
8 Sensore del telecomando

• Indicatori LED che si illuminano o lampeggiano a seconda della funzione selezionata o dello stato del systema. Per i dettagli sulleindicazioni, consultare "Indicatori LED" (pagina 30).

Informazioni sui tasti touch

I tasti touch funzionano con un leggero tocco. Non premerli con eccessiva forza.

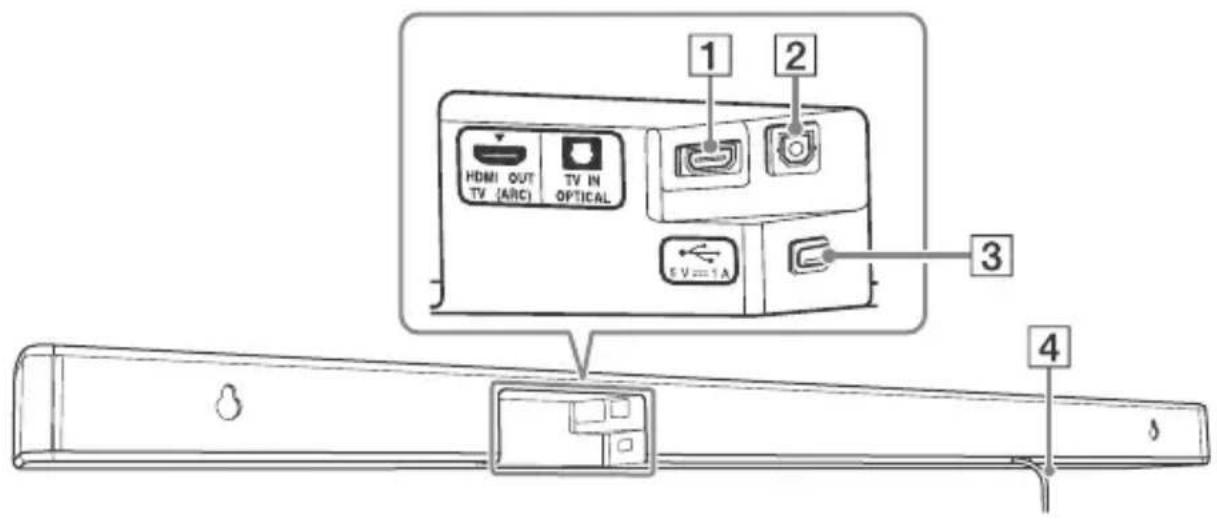

Pannello posteriore

1 Jack HDMI OUT TV (ARC)
2 Jack TV IN OPTICAL

3 Porta (USB) (pagina 13)
4 Cavo di alimentazione CA

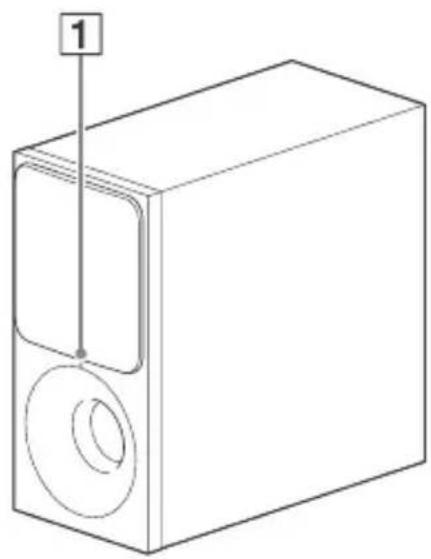

Subwoofer

1 Indicatore di alimentazione

• Si spegne: L'alimentazione è disattivata

• Sillllumina:

• Rosso: Il subwoofer è in modo standby

• Verde: Il subwoofer è connesso al diffusore soundbar alla Secure Link

• Arancione: Il subwoofer è connesso al diffusore soundbar con Secure Link

• Lampeggiante:

• Verde (velocity): Il subwoofer circa il diffusore soundbar a cui connettersi

• Verde: Il subwoofer tenta di connettersi al diffusore soundbarenza Secure Link
• Arancione: Il subwoofer tenta di connettersi al diffusore soundbar con Secure Link
• Rosso: Il subwoofer rileva un'anomalia. Vedere "Audio wireless del subwoofer" in "Guida alla soluzione dei problemi" (pageina 27).

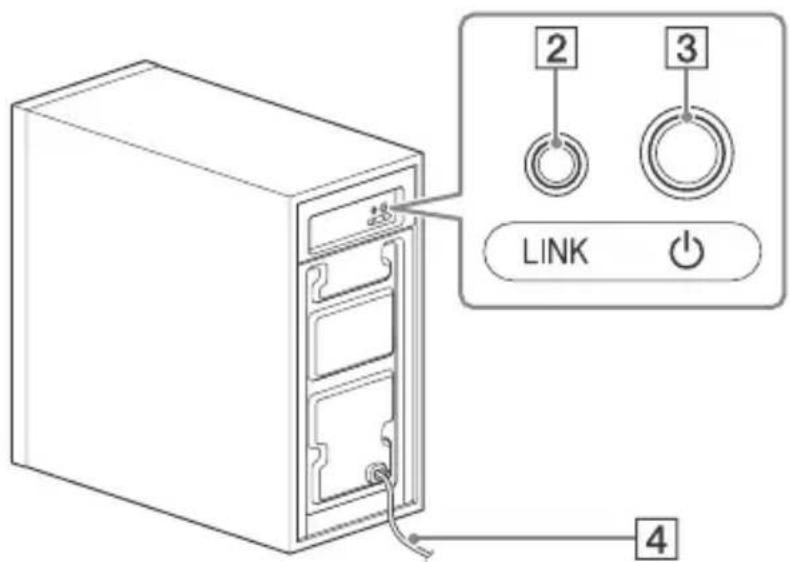

LINK (Secure Link) (pagea 22)

(alimentazione)

Accende il subwoofer o lo imposta in modo standby.

4 Cavo di alimentazione CA

Informazioni sul modo standby

Il subwoofer passa automaticamente al modo standby e l'indicatore di alimentazione diventa rosso quando il diffusore soundbar è in modo standby o la trasmissione wireless è disattivata. Il subwoofer si accende automaticamente quando il diffusore soundbar è accesso e la trasmissione wireless è attivata.

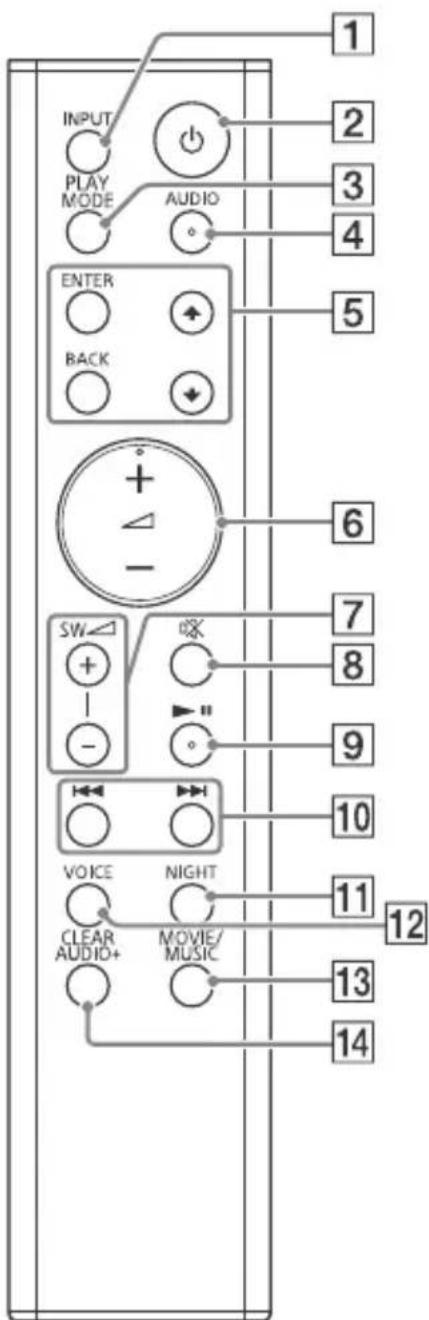

Telecomando

1 INPUT (pagea 12)
2 (alimentazione)

Accende il sistema o lo porta in standby.

3 PLAY MODE (pagina 13)

Utilizzato anche per attivare o disattivare la funzione di attenuazione (pagea 16).

4 AUDIO* (pagina 15)

Utilizzato anche per attivare o disattivare la funzione Dolby DRC (pagina 15).

5 ENTER

Immette la selezione.

Selezione la cartella o il file in un dispositivo USB.

BACK

Ritorna alla visualizzazione precedente.

Arresta la riproduzione USB.

Utilizzato anche per attivare o disattivare gli indicatori LED (pagina 30).

L'indicatore d'ingresso attuale lampeggia una volta agli volte che si regola il volume.

Gli indicatori USB, TV e BT

lampeggiano tre volte quando si regola il volume al massimo o al minimo.

SW (volume del subwoofer) + / - (pagina 16)

L'indicatore d'ingresso attuale lampeggia una volta agli volte che si regola il volume del subwoofer.

Gli indicators USB, TV e BT

lampeggiano tre volte quando si regola il volume del subwoofer al massimo o al minimo.

8 (disattivazione audio)

Disattiva momentaneamente I'audio.

Gli indicatori USB, TV e BT lampeggiano continuamente quando la funzione di disattivazione audio è attiva.

9 II* (riproduzione/pausa)

Sospende o riprende la riproduzione.

10 / precedente/ successivo/indietro/avanti veloce)

Premere per selezionare il brano o file precedente/successivo.

Tenere premuto per cercare avanti o indietro.

11 NIGHT (pagea 15)

Utilizzato sono per attivare o disattivare il modo standby BLUETOOTH (pagina 18).

12 VOICE (pagea 15)

Utilizzato anche per attivare o disattivare la funzione Controllo per HDMI (pagea 19).

MOVIE/MUSIC (page 14)

Utilizzato anche per attivare o disattivare la funzione di standby automatico (pagina 21).

14 CLEAR AUDIO+ (pagea 14)

Utilizzatoanche per passare al modo Secure Link (pagina 22).

• I tasti AUDIO, + e sono provisti di un punto tattile. Utilizzato come guida durante il funzionamento.

Installazione del sistema

Collegamenti di base e preparazione

Consultare la Guida di avvio (documento separato).

Montaggio del diffusore soundbar su una parete

É possibile montare il diffusore soundbar su una parete.

Nota

• Prepare le viti (non in dotazione) adatte al materiale e alla resistenza della parete. Poiché una parete in cartongesso è particolarmente fragile, fissare le viti saldamente a due prigionieri nella trave a parete. Installare il diffusore soundbar orizzontalmente, addere tramite le viti nei prigionieri in una sezione piatta continua della parete.
• Assicurarsi di subappaltare l'installazione a rivenditori o fornitori autorizzati Sony e prestare particolare attenzione alla sicurezza durante l'installazione.
• Sony non sare ritenuta responsablee per infortuni o danni causati da un'installazione sbagliata, una parete non sufficientamente resistente, un'installazione delle viti sbagliata, una calamità naturale, ecc.

1 Prepare le viti (non in dotazione) adatte ai fori sul retro del diffusore soundbar.

Forosulretrodiffusorsoundbar

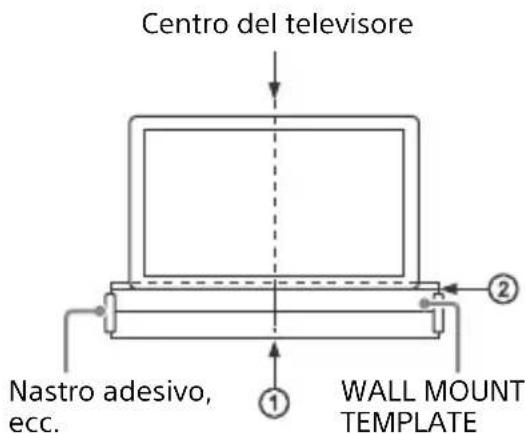

2 Attaccare WALL MOUNT TEMPLATE (in dotazione) ad una parete.

1 Allineare TV CENTER LINE (①) di WALL MOUNT TEMPLATE alla linea centrale del teileisore.
2 Allineare TV BOTTOM LINE (②) di WALL MOUNT TEMPLATE alla parte inferiore del teilevisore.
3 Attaccare WALL MOUNT TEMPLATE alla parete utilizzato nastro adesivo disponibile in commercio, ecc.

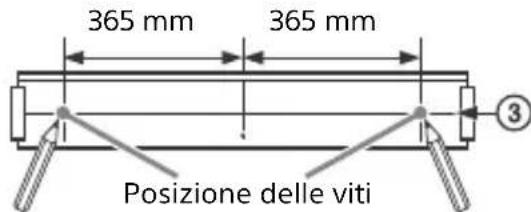

3 Contrassegnare le posizioni delle viti su SCREW LINE (③) di WALL MOUNT TEMPLATE.

Misurare le distanza descrietta di seguito con un righello, quando contrassegnare con una matita, ecc.

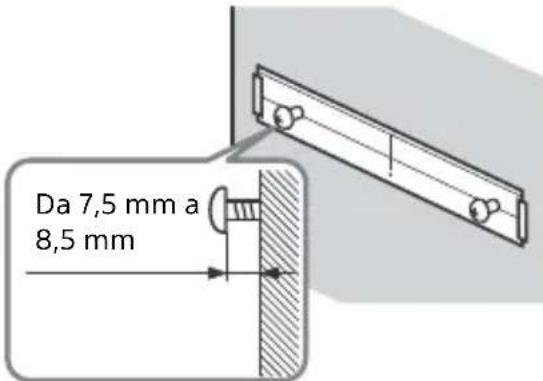

4 Fissare le viti nei punti contrassegnati.

Le viti devono sporgere da 7,5 mm a 8,5 mm.

5 Rimuovere il modello di montaggio a parete.

6 Appendere il diffusore soundbar alle viti.

Allineare i fori sul retro del diffusore soundbar con le viti, quando appendere il diffusore soundbar alle due viti.

Nota

• Lisciare la superficie del modello di montaggio a parete quando lo si attacca alla parete.
• Mantenere uno spazio sufficiente quello diffusore soundbar quando lo si appende alla parete per un facile accesso alla porta (USB).

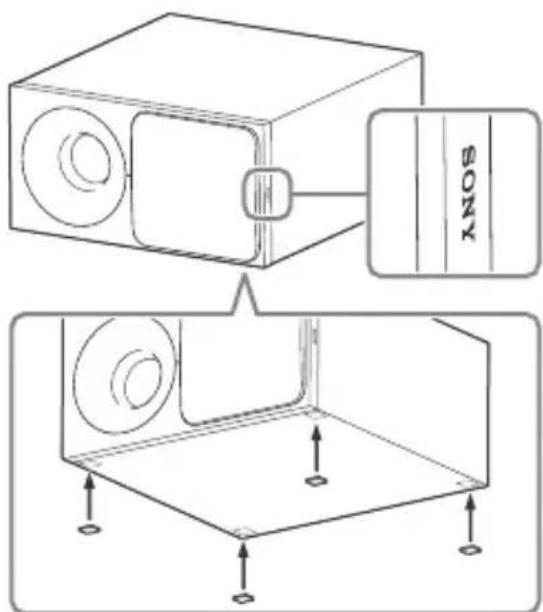

Installazione orizzontale del subwoofer

Posizione are il subwoofer a destra con il logo "SONY" rivolto davanti.

Attaccare i cuscinetti dei diffusori (in dotazione).

Ascolto dell'audio

Ascolto audio dai dispositivi collegati

Premere piu volte INPUT.

Premendo una volta INPUT, I'indicatore d'ingresso attuale lampeggia.

Premere di nuovo INPUT per selezionare il dispositorio desiderato.

L'indicatore del dispositivo selezionato si illumina.

Adogi pressione di INPUT, il dispositivo cambia in modo ciclico, come segue.

$$ " T V " \rightarrow " B T " \rightarrow " U S B " $$

"TV"

• Televisore collegato al jack TV IN OPTICAL
• Televisore compatibile con la funzio Canale di ritorno audio (ARC) che è collegato al jack HDMI OUT TV (ARC)

"BT"

Dispositivo BLUETOOTH che supporta A2DP (pagina 17)

"USB"

Dispositivo USB collegato alla porta (USB) (pagina 12)

Ascoltare musica da un dispositivo USB

É possibile riproduire file musicali memorizzati su un dispositivo USB collegato.

Per i tipi di file riproducibili, vedere "Tipi di file riproducibili" (pagina 29).

Nota

• Per visualizzare l'elenco del contento USB sullo schermo del tevisore, assicurarsi di connettere ilsystema al tevisore utilizzato il cavo HDMI.
• Cambiare l'ingresso del teilevisore su quello in cui è collegato il diffusore soundbar.

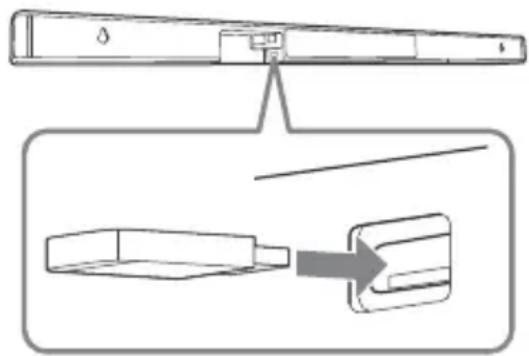

1 Collegare il disposativo USB alla porta (USB).

Consultare le Istruzioni per l'uso del dispositivo USB prima di collegare.

L'indicatore USB lampeggia continuamente quando legge il disposativo USB.

2 Premere più volte INPUT per selezionare "USB".

L'élenco del contento USB compare sullo schermo tevisivo.

3 Premere per selezionare il contentuto desiderato, quindi premere ENTER.

Il contentuto selezionato inizia la riproduzione.

4 Premere più volte PLAY MODE per selezionare il modo di riproduzione desiderato.

• Nessuno: Riproduce tutti i brani.
  Ripeti uno): Ripete un brano.
• (Ripeti cartella): Ripete tutti i brani in una cartella.

Casuale): Ripete tutti i brani in una cartella in ordine casuale.
Ripeti tutto): Ripete tutti i brani.

L'indicatore USB lampeggia tre volte agli volta che si preme PLAY MODE.

5 Regolare il volume.

• Premere + / - per regolare il volume del diffusore soundbar.
• Premere SW + / - per regolare il volume del subwoofer.

Altre operazioni

Per Fare quello
Arrestare la riproduzione o tornare alla schermata precedente	Premere BACK
Sospendere o riprendere la riproduzione	Premere ▪
Selezione il brano precedente o successivo.	Premere ▪/□
Cercare avanti o indietro (indietro/avanti veloce)	Tenere premuto ▪/□

Nota

• Non rimuovere il disposativo USB durante il funzionamento. Per evitare la corruzione dei dati o il danneggiamento del disposativo USB, spegnere il systema prima di rimuovere il disposativo USB.
  L'indicatore USB lampeggia continuamente due volte se ci si connette ad un dispositivo USB non supportato.

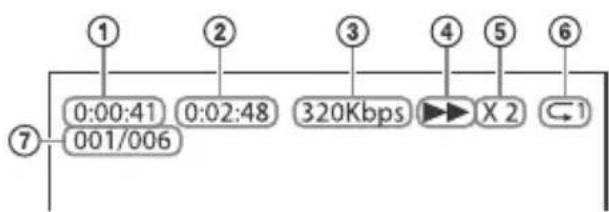

Informazioni del dispositivo USB sullo schermo tevisivo

① Tempo di riproduzione
② Tempo di riproduzione totale
③ Velocità di trasmissione
(4) Stato della riproduzione
⑤ Velocità indietro/avanti veloc e
(6) Stato di riproduzione ciclica
⑦ Indice dei file selezionati/Totale file nella cartella

Nota

• A seconda della sorgente di riproduzione, è possibile che alcune informazioni non vengano visualizzate.
• A seconda del modo di riproduzione selezionato le informazioni visualizzate potrebbero differire.

Regolazione audio

Come ottener gli effetti sonori

È possibile ottenere effetti sonori preprogrammati personalizzati per diversi tipi di sorgenti audio.

Selezione dell'effetto sonoro

Premere ripetutamente MOVIE/MUSIC o CLEAR AUDIO+ durante la riproduzione.

CLEAR AUDIO+

E possibile ascoltare l'audio con il camposonoro consigliato da Sony. Il campo sonoroviene ottimizzato automaticamente in base al contentuto in riproduzione e alla funzione. Gli indicatori MOVIE e MUSIC si illuminano per 2 secondi, quindi si spengono.

MOVIE

Gli effetti sonori sono ottimizzati per i film.
Questa modalità replica la densità e la ricca espansione del suono.
L'indicatore MOVIE si illumina.

MUSIC

Gli effetti sonori sono ottimizzati per musica. L'indicatore MUSIC si illumina.

Uso della funzione Modonotturno (NIGHT)

Questa funzione è utile quando si guardano film la sera tardi. É possibile ascoltare in modo chiaro i dialoghi,anche a un livello di volume ridotto.

Premere NIGHT.

Gli indicatori MOVIE e MUSIC lampeggiano due volte.

Per disattivare esta funzione,
premere di nuovo NIGHT. L'indicatore MOVIE lampeggia due
volte.

Nota

Questa funzioneiene disattivata automaticamente quando si spegne ilsystema.

Uso della funzione Clear Voice (VOICE)

Questa funziona aiuta a renderere i dialoghi piu chiari.

Premere VOICE.

Gli indicatori MOVIE e MUSIC lampeggiano due volte.

Per disattivare esta funzione,
premere di nuovo VOICE.
L'indicatore MOVIE lampeggia due
volte.

Selezione del suono di diffusione multiplex (Dual Mono)

possibile ascoltare un suono di
diffusione multiplex quando il systemariceve un segnale di diffusione multiplex Dolby Digital.

Premere più volte AUDIO.

Il canale cambia in modo ciclico, come segue: Principale Secondario Principale/ Secondario

Principale

Emette solo il canale principale.
Gli indicatori MOVIE e MUSIC lampeggiano due volte.

Secondario

Emette solo il canale secondario. L'indicatore MOVIE lampeggia due volte.

Principale/Secondario

L'audio principale viene emesso dal diffusore sinistro e l'audio secondario dal diffusore destro. L'indicatore MUSIC lampeggia due volte.

Impostazione di Dolby DRC (Controllo della gamma dinamica)

Utile per guardare film a basso volume audio. DRC si applica a tutte le sorgenti Dolby Digital.

Tenere premuto AUDIO per 5 secondi per attivare o disattivare Dolby DRC.

Attivato

Comprime il suono in base alle informazioni del contento.
Gli indicatori USB e TV lampeggiano due volte.

Disattivato

Il suono non viene compresso.
L'indicatore USB lampeggia due volte.

Impostazione della funzione di attenuazione

Potrebbe verificarsi distorsione quando si ascolta un dispositivo collegato al jack HDMI OUT TV (ARC) o TV IN OPTICAL. É possibile evitare la distorsione attenuando il livello di ingresso sulsystema.

Tenere premuto PLAY MODE per 5 secondi per attivare o disattivare la funzione di attenuazione.

Attivato

Attenua il livello di ingresso. Il livello di uscita diminuirà a但这a impostazione.
Gli indicatori USB e TV lampeggiano due volte.

Disattivato

Livello di ingresso normale. L'indicatore USB lampeggia due volte.

Suggerimento

Disattivare esta funzione se l'uscita audio dalsystema è Bassa.

Regolazione del volume del subwoofer

Il subwoofer è progettato per la riproduzione dei suoni bassi o a bassa frequenza.

Premere SW + / - per regolare il volume del subwoofer.

L'indicatore d'ingresso attuale lampeggia una volta agli volte che si regola il volume del subwoofer.

Nota

Quando la sorgente di ingressso non contiene molti suoni bassi, come nei programmi tevisivi, l'audio proveniente dal subwoofer potrebbe essere difficoltà da udire.

Funzioni BLUETOOTH

Ascoltare musica da un dispositivo BLUETOOTH

Associazione di quello sistema con un dispositivo BLUETOOTH

L'associazione è un'operazione che prevede che i dispositivi BLUETOOTH si registrarino reciprocamente al primo collegamento. Una volta eseguita un'operazione di associazione, non è più necessario riperterla.

1 Collocare il dispositivo BLUETOOTH a non più di 1 metro di distanza dal diffusore soundbar.
2 Premere (associazione) sul diffusore soundbar. Ilsystema passain modulo di associazione.L'indicatore BLUETOOTH(blu)sul diffusoresoundbar lampeggia rapidamente.
3 Attivare la funzione BLUETOOTH sul dispositivo BLUETOOTH, cercare dispositiivi e selezionare "HT-CT290/291".

Se viene richiesto un codice di accesso, immettere "0000".
Questo passo deve essere eseguito entro 5 minuti, altrimenti il modo di associazione potrebbe essere annullato.

4 Accertarsi che l'indicatore BLUETOOTH sul diffusore soundbar si illumini di blu. La connessione è stata stabilita.

Nota

• Anziché Passkey potrebbe apparire "Passcode", "Codice PIN", "Numero PIN" o "Password".
• É possibile effettuire l'associazione per un massimo di 10 dispositivi BLUETOOTH. Se viene associato il 11^ dispositivo BLUETOOTH, il dispositivo collegato meno di recente sare sostituito da quello nuovo.

Ascoltare musica da un dispositivo associato

1 Attivare la funzione BLUETOOTH del dispositivo BLUETOOTH associato.
2 Premere più volte INPUT per selezionare "BT".

Ilsystemasiriconnette automaticamentealdispositivo BLUETOOTHa cuiera connesso più recentamente.
Quando la connessione BLUETOOTH estabilita,l'indicatore BLUETOOTHsul diffusore soundbar siillumina di blu.

3 Avviare la riproduzione sul dispositivo BLUETOOTH.
4 Regolare il volume.

• Regolare il volume del dispositivo BLUETOOTH.
• Premere + / - per regolare il volume del diffusore soundbar.
• Premere SW + / - per regolare il volume del subwoofer.

Nota

• Una volta che il sistema e il dispositorio BLUETOOTH sono connessi se ne può gestire la riproduzione con i tasti e
• É possibile connettersi alsystema da un dispositivo BLUETOOTH associato anche quando il systema si trova in modo standby,attivando il modo standby BLUETOOTH (pagina 18).
• La riproduzione audio su quello sulla potrebbe essere rispetto a quella sul dispositivo BLUETOOTH a causa delle caratteristiche della technologia BLUETOOTH wireless.

Per disconnettere il dispositivo BLUETOOTH

Eseguire una qualsiasi delle seguenti operazioni.

• Premere nuovamente (associazione) sul diffusore soundbar.
• Sul dispositivo BLUETOOTH, disabilitare la funzione BLUETOOTH.
• Specnere ilsystema o ildispositivo BLUETOOTH.

Impostazione del modo standby BLUETOOTH

Quando ilsystema dispone di informazioni di associazione, è possibile accendere il systema e ascoltare musica da un dispositivo BLUETOOTHanche quando il systema si trova in modo standby,attivando il modo standby BLUETOOTH.

Tenere premuto NIGHT per 5 secondi per attivare o disattivare il modo standby BLUETOOTH.

Attivato

Gli indicatori USB e TV lampeggiano due voite.

Disattivato

L'indicatore USB lampeggia due volte.

Nota

In modo standby BLUETOOTH, il consumo energetico in standby aumenta.

Altre funzioni

Uso della funzione Controllo per HDMI

La connessione di un dispositivo come un teilevisore o Lettore Blu-ray Disc compatibile con la funzione Controllo per HDMI* tramite cavo HDMI (Cavo HDMI ad alla velocità con Ethernet, non in dotazione) permette di azionare lavorante il dispositivo tramite il telecomando di un teilevisore. Le seguenti funzioni possono essere utilizzate con la funzione Controllo per HDMI.

• Funzione di spegnimento del sistema
• Funzione di controllo audio del sistema
• Canale di ritorno audio
• Funzione di riproduzione One-Touch
• Il Controllo per HDMI è uno standard utilizzato da CEC (Consumer Electronics Control) per permettere ai dispositivi HDMI (High Definition Multimedia Interface) di controllarsi tra loro.

Nota

Queste funzioni potrebbero funzionare con dispositivi diversi da quelli fabbricati da Sony, ma il funzionamento non è garantito.

Preparazione all'uso della funzione Controllo per HDMI

Tenere premuto VOICE per 5 secondi per attivare o disattivare la funzione Controllo per HDMI.

Attivato

Gli indicatori USB e TV lampeggiano due volte.

Disattivato

L'indicatore USB lampeggia due volte.

Abilitare le impostazioni della funzione Controllo per HDMI per il tevisore e altri dispositivo connesso alsystema.

Suggerimento

Se si abilita la funzione Controllo per HDMI (sincronizzazione di "BRAVIA") quando si utilizes un teilevisore fabbricato da Sony, la funzione Controllo per HDMI delsystema viene anch'essaabilitata automaticamente.

Funzione di spegnimento del sistema

Spegnendo il teilevisore, il systemasispegnera automaticamente.

Funzione di controllo audio del sistema

Se si accende ilsystema quando si sta guardando il teilevisore, l'audio del teilevisore sare emesso dai diffusori del systema. Il volume del systema puo essere regolato mediante il telecomando del teilevisore. Se I'audio del teilevisore è stato emesso dai diffusori del systema la volta precedente che si è guardato il teilevisore, il systema si accenderà automaticamente quando si riaccende il teilevisore.

Le operazioni possono essere inoltre effettuatetramite il menu del teilevisore. Per ulteriori informazioni, consultare le Istruzioni per l'uso del teilevisore.

Nota

• L'audio viene emesso solo dal teilevisore se un ingresso diverso da "TV" viene selezionato quando si usa la funzione Twin Picture sul teilevisore. Quando si disabilita la funzione Twin Picture, I'audio viene emesso dal sistema.
• In base alle impostazioni del teilevisore, la funzione Controllo audio del systema potrebbe non essere disponibile. Per ulteriori informazioni, consultare le Istruzioni per l'uso del teilevisore.

Canale di ritorno audio

Se ilsystema è collegato al jack HDMI IN di un televisione compatibile con il Canale di ritorno audio, è possibile ascoltare l'audio del televisione dai diffusori del systemaenza collegare un cavo digitale ottico.

Nota

Se il tevisore non è compatibile con il Canale di ritorno audio, è necessario collegare un cavo digitale ottico (consultare la Guida di avvio in dotazione).

Funzione di riproduzione One-Touch

Quando si riproduce il contento su un dispositivo (Lettore Blu-ray Disc, "PlayStation 4 ^ ,ecc.) connesso al tevisore, il sistema e il tevisore vengono accesi automaticamente, l'ingresso del sistema viene commutato all'ingresso per la il tevisore e l'audio viene emesso dai diffusori del sistema.

Nota

• Se l'audio del teilevisore veniva emesso dai diffusori del teilevisore la volta precedente che si è guardato il teilevisore, il sistema non si accende e l'audio e le immagini vengono emesse dal teilevisoreanche se il contento del dispositivo viene riprodotto.
• In base al tevisore, la parte iniziale del contento in riproduzione potrebbe non essere riprodotto correttamente.

Uso della funzione "BRAVIA" Sync

Oltre alla funzione Controllo per HDMI, è inoltre possibile usare la segunte funzione sui dispositivi compatibili con la funzione "BRAVIA" Sync.

• Funzioni di selezione scenari

Nota

Questa funzione è una funzione proprietaria di Sony. e non più funzionare con prodotti diversi da quelli fabbricati da Sony.

Funzione di selezione scena

Il Campo sonoro del sistema viene commutato automaticamente in base alle impostazioni della funzione di selezione scena o modo audio del teilevisore. Per ulteri informazioni, consultare le Istruzioni per l'uso del teilevisore.

Impostare il Campo sonoro su "CLEAR AUDIO+" (pagina 14).

Note sui collegamenti HDMI

• Utilizzare un cavo HDMI ad alla velocità. Se si utilizza un cavo HDMI standard, un contento di 1080p potrebbe non essere visualizzato correttamente.
• Utilizzare un cavo certificato HDMI.
• Utilizzare un Sony cavo HDMI ad alla velocità con il logo del tipo di cavo.
• Sconsigliamo di utilizzato un cavo di conversione HDMI-DVI.
• Verificare la configurazione dell'apparecchio collegato se un'imagine è di scarsa qualità o non esce suono dall'apparecchio collegatotramite il cavo HDMI.
• I segnali audio (frequenza di campionamento, lunghezza di bit, ecc.) trasmessi da un jack HDMI possono essere soppressi dal dispositivo collegato.
• Il suono più essere interrotto quando viene commutata la frequenza di campionamento oppure il numero di canali dei segnali di uscita audio dall'apparecchio di riproduzione.
• Se l'apparecchio collegato non è compatibile con la TECHNOologia di protezione del copyright (HDCP), l'imagine e/o l'audio provenienti dal jack HDMI OUT del sistema possono apparire distorti o potrebbero non essere emessi. In quello caso, controllare le specifiche dell'apparecchio collegato.

Funzione standby automatico

Ilsystema passaa modalostandby automaticamenteuponcirca20 minutidi inattivita e quando non riceve un segnale di ingresso.

Tenere premuto MOVIE/MUSIC per 5 secondi per attivare o disattivare la funzione di standby automatico.

Attivato

Gli indicatori USB e TV lampeggiano due volte.

Disattivato

L'indicatore USB lampeggia due volte.

Quando ilsystema passa al modo standby, tutti gli indicatori LED, tranne l'indicatore BLUETOOTH (blu), lampeggiano lentamente.

Attivazione della trasmissione wireless tra specifiche unità (Secure Link)

È possibile specificare alla connessione wireless di collegare il diffusore soundbar al subwoofer mediate la funzione Secure Link. Questa funzione cui auitare ad evitare interferenze se si utilizzato più prodotti wireless.

1 Premere LINK sul retro del subwoofer.

L'indicatore di alimentazione sul subwoofer lampeggia di colore arancione.

2 Premere per 5 secondi il tasting CLEAR AUDIO+.

Gli indicatori USB e TV lampeggiano due volte, quindi gli indicatori MOVIE e MUSIC lampeggiano alternatively.

Quando il diffusore soundbar è collegato al subwoofer, gli indicatori cessano di lampeggiare e l'indicatore di alimentazione sul subwoofer si illumina in arancione. In caso di erre, gli indicatori si illuminano per 5 secondi. Riprovare la precedente operazione.

Per disattivare esta funzione, tenere premuto CLEAR AUDIO+ per 5 secondi.

L'indicatore USB lampeggia due volte.

Informazioni aggintive

Precauzioni

Sicurezza

• Se oggetti solidi o sostanze liquide penetrano nel sistema, scollegare il sistema e farlo controllare da personale qualificato prima di utilizzato di nuovo.
  Non toccare il cavo di alimentazione CA con le mani bagnate. onde evitare scosse elettriche.
• Non salire sul diffusore soundbar e sul subwoofer, poiché si potrebbe cadere e infortunarsi oppure ilsystema potrebbe danneggiarsi.

Fonti di alimentazione

• Prima di azionare il sistema, accertarsi che la tensione operativa sia identica a quale della fonte di alimentazione locale. La tensione operativa è riportata sulla targhetto posta sul retro del diffusore soundbar e del subwoofer.
• Se si prevede di non utilizzato il sistema per un periodo di tempo prolongato, accertarsi di scollegarlo alla presa a muro (rete). Per scollegare il cavo di alimentazione CA, afferrare la spina e mai il cavo stesso.
• Il cavo di alimentazione CA deve essere sostituito esclusivamente presso un centro di assistenza qualificato.

Calore

Sebbene durante l'uso ilsystema si scaldi, non si tratta di un problema di funzionamento.

Se ilsystema vieneutilizzato in modo continuo a volume elevato la temperatura delsystemaincorrispondenza della parte posterioriere inferiore aumenta considerevolmente.Per evitare scottature, non toccare il systema.

Collocazione

• Per rilasciare calore, è necessario uno spazio sufficiente attorno alsystema. Quando si colloca il subwoofer in una scaffalatura, lasciare uno spazio di altre 5 cm sopra il subwoofer e di altre 5 cm sui lati del subwoofer. La scaffalatura dietro il subwoofer deve essere aperta. Se si colloca il subwoofer con il retro contro il muro, lasciare uno spazio di altre 10 cm tra il subwoofer e la parete.
• Lasciare aperta la parte anteriore del sistema.
• Posizione are ilsystema in un luogo adeguatamente ventilato,onde evitare il surriscaldamento del systemae prolungarneosi la vita utile.
  Non collocare il sistema in luoghi soggetti a vibrazioni (ad esempio, una scaffalatura instabile, ecc.).
  Non collocare il subwoofer in una scaffalatura che potrebbe interferire con la funzione wireless (ad esempio, scaffalatura in metallo, ecc.).
  Non collocare ilsystema in prossimitadi fonti di calore o in luoghi soggetti a luce solare diretta, polvere eccessiva o urti meccanici.
  Non appoggiare oggetti in corrispondenza della parte posteriore del diffusore soundbar e del subwoofer che potrebbero ostruire le prese di ventilazione, causando problemi di funzionamento.
• Se ilsystema viene utilizzato con un teilevisore, un videoregistratore o una piastra a cassette, si potrebbero verificare dei disturbi che danneggerebbero la qualità delle immagini. In tale caso, posizionare il systema lontano dal teilevisore, videoregistratore o piastra a cassette.
• Prestareattenzione se ilsystema viene collocato su una superficie trattata con sostanze quali cera,olio,lucido,ecc.,in quanto la superficie potrebbe macchiarsi o perdere colore.
• Prestare attenzione ad evitare possibili infortuni causati dagli spigoli del diffusore soundbar e del subwoofer.

Come maneggiare il subwoofer

Non insere la mano nell'apertura del subwoofer per sollevarlo. Il driver del diffusore potrebbe danneggiarsi. Per sollevarlo, tenera la parte inferiore del subwoofer.

Funzionamento

Prima di collegare altri dispositivo, accertarsi di spegnere e scollegare il sistema.

Se si riscontrano irregularità nel colore o in vicinanza dello schermo del teilevisore

Irregolarità di colore possono essere riscontrate in certi tipi di teilevisori.

• Se si riscontrano irregularità di colore... Specnere il teilevisore e riaccenderlo dopo 15-30 minuti.
• Se si riscontrano più irregularità di colore...
  Posizione are ilsystema più lontano dal teilevisore.

Pulizia

Pulire il sistema con un panno morbido e asciutto. Non utilizzato alcun tipo di spugnette, polveri abrasive, né solventi quali alcol o benzina.

In caso di fornando o problemi relativi al systema, rivolgersi al rivenditore Sony più vicino.

Guida alla soluzione dei problemi

Utilizzare questa guida alla soluzione dei problemi per risolvere eventuali problemi verificati durante l'uso del systema, prima di richiedere la riparazione. Se il problema persiste, rivolgersi ad un rivenditore Sony. Assicurarsi di portare a riparare sua il diffusore soundbar che subwoofer, although se solo uno di anni presenta un problema.

Generali

Ilsystemanonsiccede.

Accertarsi che il cavo di alimentazione CA via saldamente collegato.

Ilsystema nonfunzionalnormalmente.

→ Scollegare il cavo di alimentazione CA alla presa a muro (rete), quindi ricollegarlo dopo diversi minuti.

Ilsystemasispiegne automaticamente.

Etattiva la funzione di standby automatico (pagina 21).

Ilsystemanonsiaccendeanche quandoiltelevisoreèaccesso.

Attivare la funzione Controllo per HDMI (pagina 19). Il tevisore deve supportare la funzione Controllo per HDMI (pagina 19). Per ulteriori informazioni, consultare le Istruzioni per l'uso del tevisore.
Controllare le impostazioni del diffusore del teilevisore.

L'accensione delsystemasincronizzaconleimpostazioni deldiffusore deltelevisore.Perulterioriinformazionis,consultare leIstruzioni per l'uso del televisore.

Se l'audio è stato emesso dai diffusori del teilevisore la volta precedente, il sistema non si accende ancche se il teilevisore viene acceso. Accendere il Sistema e attivare l'ingresso del sistema su "TV" (pagina 12).

Ilsystemasispegnequando il teilevisorevienespento.

Il sistema si spegne automaticamente quando si spegne il teilevisore, se il sistema è in ingressso "TV".

Ilsystemanonsipegneanchequando iltelevisorevienespento.

Il sistema non si spegne automaticamente quando si spegne il teilevisore, se il sistema è in ingressso "USB" o "BT".

Suono

Dal problema noniene emesso alcun audio del teilevisore.

Verificare il tipo e la connessione del cavo HDMI oppure del cavo digitale ottico che è collegato alsystema e al teilevisore (consultare la Guida di avvio in dotazione).
Se il tevisore è compatibile con il Canale di ritorno audio, accertarsi che ilsystema sia collegato a un jack HDMI (ARC) di un tevisore (consultare la Guida di avvio in dotazione).Se I'audio non viene anchora emesso o se I'audio è interrogto, collegare il cavo digitale ottico in dotazione.

Se il televisore non è compatibile con il Canale di ritorno audio, l'audio del televisore non verrà emesso dalsystemaanche se il systema è collegato al jack di ingressso HDMI del televisore. Per riproduire l'audio del televisore dal systema, collegare il cavo digitale ottico in dotazione (consultare la Guida di avvio in dotazione).
Cambiare I'ingresso del sistema in "TV" (pagina 12).
Aumentare il volume del sistema o annullare la disattivazione audio.
In base all'ordine in cui si collega il teilevisore e il sistema, l'audio del sistema potrebbe essere disattivato. Gli indicatori USB, TV e BT lampeggiano continuamente in questa condizione. Se ciò avviene, accendere prima il teilevisore, quindi il sistema.
Regolare l'impostazione dei diffusori del teilevisore (BRAVIA) su Sistema audio. Consultare le Istruzioni per l'uso del teilevisore relative alla modalità di impostazione.
A seconda del tevisore e delle sorgenti di riproduzione, è possibile che l'audio non sia emesso dal sistema. Regolare l'impostazione del formato audio del tevisore su "PCM". Per ulteri informazioni, consultare le Istruzioni per l'uso del tevisore.

L'audio viene emesso sia dal sistema sua dal tevisore.

Disattivare I'audio del sistema o del teilevisore.

Ilsystema non emette alcun suono oppure il livello emesso dal dispositivo connesso è extremamente basso.

Premere + per augmentare il livello del volume (pagea 9).

Premere o + per annullare la funzione di disattivazione dell'audio (pagea 9).
Accertarsi che la sorgente di ingressso sia selezionata correttamente. Occorre provare altre sorgenti di ingressso premendo ripetutamente INPUT (pagina 12).
→ Disattivare la funzione di attenuazione (pagea 16).
Verificare che tutti i cavi del sistema e il dispositivo collegato siano inserti saldamente.

Il subwoofer non emette alcun suono oppure il livello trasmesso è extremamente basso.

Premere SW + per augmentare il volume del subwoofer (pagea 9).
Controllare che l'indicatore di alimentazione sul subwoofer si illumini di verde. In caso contrario, consultare "Dal subwoofer non viene emesso alcun suono." in "Audio wireless del subwoofer" (pagina 27).
Un subwoofer serve a riproduire i suoni bassi. Se le sorgenti di ingressso contengono componenti di suoni bassi molto ridotti (ad es., una trasmissione tevisiva), l'audio dal subwoofer potrebbe essere difficile da udire.
Quando si riproduce contento compatibile con la Tecnologia di protezione del copyright (HDCP),ippo non viene emesso dal subwoofer.

Non è possibile ottenere l'effetto surround.

In base al segnale di ingressso e all'impostazione del Campo sonoro, l'elaborazione dell'audio surround potrebbe non funzionare efficacamente. L'effetto surround potrebbe essere sottile, in base al programma o disco.

Per riproduire l'audio multicanale, controllare l'impostazione dell'uscita audio digitale sul dispositivo collegato alsystema. Per ulteriori informazioni, consultare le Istruzioni per l'uso in dotazione con il dispositivo collegato.

Dispositivo USB

Il dispositivo USB non viene riconosciuto.

Provare quanto segue:

① Spagnere il sistema.
② Rimuovere e riconnettere il dispositivo USB.
③ Accendere il sistema.

Verificare che il disposativo USB sia saldamente collegato alla porta (USB).
Verificare che il disposativo USB o il cavo non sia danneggiato.
Verificare che il disposativo USB sia acceso.
Se il dispositorio USB è collegato tramite un hub USB, scollegarlo e collegare il dispositorio USB direttamente al diffusore soundbar.

Dispositivo BLUETOOTH

Impossibile completeness BLUETOOTH.

Controllare che l'indicatore BLUETOOTH sul diffusore soundbar si illumini di blu (pagina 6).
Verificare che il dispositivo BLUETOOTH sia collegato e acceso e che la funzione BLUETOOTH sia abilitata.
Avvicinare maggiormente il dispositivo BLUETOOTH al diffusore soundbar.

Eseguire nuovamente l'associazione del systeme e del dispositorio BLUETOOTH. Potrebbe essere necessario annullare l'associazione con il systema utilizzato prima il proprio dispositorio BLUETOOTH.

Non è possibile effettuare l'associazione.

Avvicinare maggiormente il dispositivo BLUETOOTH al diffusore soundbar.
Controllare che il sistema non riceva interferenze da un dispositivo LAN wireless, da altri dispositivi wireless di 2,4 GHz o da un forn o a microonde. Se un dispositivo che genera radiazione elettromagnetica si trova nelle vicinanze, spostare il dispositivo lontano dal sistema.
L'associazione potrebbe non essere possibile se attorno al diffusore soundbar sono presenti altri dispositivi BLUETOOTH. In tal caso, spegnere gli altri dispositivi BLUETOOTH.

Dal dispositivo BLUETOOTH non viene emesso alcun suono.

Controllare che l'indicatore BLUETOOTH sul diffusore soundbar si illumini di blu (pagina 6).
Avvicinare maggiormente il dispositivo BLUETOOTH al diffusore soundbar.
Se un dispositivo che genera radiazione elettromagnetica, come un dispositivo LAN wireless, altri dispositivi BLUETOOTH o un forn o a microonde si trovare nelle vicinanze, spostare il dispositivo lontano dal sistema.
Rimuovere qualsiasi ostacolo tra il sistema e il dispositorio BLUETOOTH o spostare il sistema lontano dall'ostacolo.
Riposizionare il dispositivo BLUETOOTH connesso.

Commutare la frequenza LAN wireless di un qualiasi router Wi-Fi o PC nelle vicinanze alla gamma di 5 GHz.
Aumentare il volume sul dispositivo BLUETOOTH connesso.

Audio wireless del subwoofer

Dal subwoofer non viene emesso alcun suono.

L'indicatore di alimentazione sul subwoofer non si illumina.

• Verificare che il cavo di alimentazione CA del subwoofer, sua collegato correttamente.
• Premere ① sul subwoofer per attivare l'alimentazione.

L'indicatore di alimentazione sul subwoofer lampeggia di colore verde o si illumina di rosso.

• Spostare il subwoofer in una posizione vicina al diffusore soundbar in modo che l'indicatore di alimentazione sul subwoofer si illumini di verde.
• Seguire i passi in "Attivazione della trasmissione wireless tra specifiche unità (Secure Link)" (pagina 21).

Se l'indicatore di alimentazione sul subwoofer lampeggia di rosso, premere sul subwoofer per disattivare l'alimentazione e verificare se le aperture di ventilazione del subwoofer sono ostruite.
Il subwoofer è progettato per la riproduzione dei suoni bassi.
Quando la sorgente di ingressso non contiene molti suoni bassi, come nel caso della maggior parte dei programmi teilevisivi, i suoni bassi potrebbero non essere udibili.
Premere SW + per augmentare il volume del subwoofer (pagina 16).

L'audio salute o è disturbato.

Se è presente un dispositivo nelle vicinanze che genera onde elettromagnetiche come una LAN wireless o un forno a microonde in uso, collocare ilsystema lontano da questi.
Se è presente un ostacolo tra il diffusore soundbar e il subwoofer, spostarlo o rimuoverlo.
Collocare il diffusore soundbar e il subwoofer il più vicino possibile.
Commutare la frequenza LAN wireless di un qualiasi router Wi-Fi o PC nelle vicinanze alla gamma di 5 GHz.
Commutare il collegamento di rete del teilevisore o dellettore Blu-ray Disc da wireless a cablato.

Telecomando

Il telecomando non funziona.

Rivolgere il telecomando, in corrispondenza del sensore del telecomando, in direzione del diffusore soundbar (pagea 6).
Rimuovere eventuali ostacoli tra il telecomando e il diffusore soundbar.
Se sono scariche, sostituire entrambé lepile del telecomando con altri nuove.
Controllare di premere il tasting corretto sul telecomando.

Il telecomando del teilevisore non funziona.

Installare il diffusore soundbar in modo che non ostruisca il sensore del telecomando del teilevisore.

Varie

La funzione Controllo per HDMI non funziona correttamente.

Controllare la connessione con il sistema (consultare la Guida di avvio in dotazione).
→ Abilitare la funzione Controllo per HDMI sul teilevisore. Per ulteriori informazioni, consultare le Istruzioni per l'uso del teilevisore.
Attendere quale istante, quando riprovare. Se si scollega il sistema, occorrera del tempo prima di poter eseguire operazioni. Attendere almeno 15 secondi e quando riprovare.
Verificare che i dispositivi connessi alsystema supportino la funzione Controllo perHDMI.
→ Abilitare la funzione Controllo per HDMI sui dispositivi connessi al sistema. Per ulteriori informazioni, consultare le Istruzioni per l'uso del dispositivo.
Il tipo e il numero di dispositivi che possono essere controllati alla funzione Controllo per HDMI è limitato dallo standard HDMI CEC come segue:

Dispositivi di registrazione (Registratore Blu-ray Disc, Registratore DVD, ecc.): fino a 3 dispositivi
Dispositivi di riproduzione (Lettore Blu-ray Disc, Lettore DVD, ecc.): fino a 3 dispositivi
Dispositivi relativi alla sintonizzazione: sono a 4 dispositivi
- Sistema audio (ricevitore/cuffie): fino a 1 dispositivo (utilizzato dal sistema)

Se tutti gli indicatori d'ingresso e gli indicatori effetti sonori lampeggiano rapidamente (modalità PROTECT).

Premere ① per spagnere il sistema. Dopo che il display si spegne, scollegare il cavo di alimentazione CA, quando verificare che nulla ostruisca le prese di ventilazione del diffusore soundbar.

Tutti gli indicatori d'ingresso e gli indicatori effetti sonori non si illuminano.

Gli indicatori sono spenti. Tenere premuto BACK per 5 secondi per accendere gli indicatori.

I sensori del teilevisore non funzionano correttamente.

Il diffusore soundbar potrebbe ostruire alcuni sensori (come il sensore della luminosità), il ricevitore del telecomando del teilevisore, oppure "emettitore per occhiali 3D (trasmissione a infrarossi)" di un teilevisore 3D che supporta ilsystema di occhiali 3D a infrarossi oppure la comunazione wireless. Spostare il diffusore soundbar lontano dal teilevisore entro un raggio che consenta a tali parti di funzionare correttamente. Per le collocazioni dei sensori e del ricevitore del telecomando, consultare le Istruzioni per l'uso in dotazione con il teilevisore.

nonfunziona.

ß possibile che il sistema sia in modo demo. Per annullare il modo demo, eseguire "Ripristino" (pagina 29).

Ripristino

Se ilsystema continua a non funzionare correttamente, ripristinare il systema come segue.

Per eseguire questa operazione, assicurarsi di utilizzare i tasti touch del diffusore soundbar.

1 Tenere premuti simultaneamente - (volume giù) e ⊙ per 5 secondi.

Tutti gli indicatori LED lampeggiano tre volte, quindi si spengono.

Le impostazioni del menu e dei campi sonori, ecc. tornano al loro stato iniziale.

2 Scollegare il cavo di alimentazione CA.
3 Collegare il cavo di alimentazione CA, quando premere ① per accendere il sistema.
4 Collegare il sistema al subwoofer (pagina 21).

Tipi di file riproducibili

Codec Estensione

MP3 (MPEG-1 Audio .mp3 Layer III)

WMA9 Standard .wma

LPCM .wav

Nota

• Alcuni file potrebbero non essere riprodotti, a seconda del formato del file, della codifica del file o della condizione di registrazione.
• Alcuni file modificati su PC potrebbero non essere riproducibili.
• Il sistema non riproduce file codificati come DRM e Lossless.

• Il sistema può riconoscere i seguenti file o cartelle nei dispositivi USB:

• percorsi cartella fino a 128 caratteri

• 200 cartelle (inclusa la cartella principale)
  -fino a 200 file/cartelle in un unico layer

• Alcuni disposittivi USB potrebbero non funzionare con quelloystema.

• Ilsystema più riconoscere dispositiivi di classe memoria di massa (MSC).

Formatia audio supportati

I formati audio supportati da Anythingo,.
systema sono i seguenti.

• Dolby Digital
  LPCM 2ch

Indicatori LED

È possibile accendere o spegnere gli indicatori LED tenendo premuto BACK per 5 secondi.

Quando si attiva esta funzione, gli indicatori LED si illuminano o lampeggiano a seconda della funzione selezionata o dello stato del sistema.

Se si spengono gli indicatori LED, solo l'indicatore BLUETOOTH (blu) si illumina in funzione "BT".

Funzione/Stato Indicazione
Ingresso (pagagna 12)
• TV	L'indicatore TV si illumina
• BT	Gli indicatori BT e BLUETOOTH (blu) si illuminano
• USB	L'indicatore USB si illumina
Ingresso USB (pagagna 12)
• Lettura	L'indicatore USB lampeggia continuamente
• Dispositivo USB non supportato	L'indicatore USB lampeggia continuamente due volte
Effetti sonori (pagagna 14)
• MOVIE	L'indicatore MOVIE si illumina
• MUSIC	L'indicatore MUSIC si illumina
CLEAR AUDIO+ (pagagna 14)	Gli indicatori MOVIE e MUSIC si illuminano per 2 secondi, quando si spengono
Volume massimo/minimo, volume subwoofer massimo/minimo (pagagna 16)	Gli indicatori USB, TV e BT lampeggiano tre volte
Volume su/giù, volume subwoofer su/giù	L'indicatore d'ingresso attuale lampeggia una volta
Disattivazione dell'audio Gli indicatori USB, TV e BT lampeggiano continuamente
Dual Mono (pagagna 15)
• Principale	Gli indicatori MOVIE e MUSIC lampeggiano due volte
• Secondario	L'indicatore MOVIE lampeggia due volte
• Principale/Secondario	L'indicatore MUSIC lampeggia due volte
Dolby DRC (pagagna 15), Attenuazione (pagagna 16)
• Attivato	Gli indicatori USB e TV lampeggiano due volte
• Disattivato	L'indicatore USB lampeggia due volte
Modo notturno (pagagna 15), Clear Voice (pagagna 15)
• Attivato	Gli indicatori MOVIE e MUSIC lampeggiano due volte
• Disattivato	L'indicatore MOVIE lampeggia due volte
PLAY MODE (pagagna 13) L'indicatore USB lampeggia tre volte
Controllo per HDMI (pagagna 19), Standby BLUETOOTH (pagagna 18), Standby automatico (pagagna 21)
• Attivato	Gli indicatori USB e TV lampeggiano due volte
• Disattivato	L'indicatore USB lampeggia due volte
Secure Link (pagea 21)Attivato	Gli indicatori USB e TV lampeggiano due volte, quando gli indicatori MOVIE e MUSIC lampeggiano alternativamente finché non si stabilisce la connessione
Disattivato	L'indicatore USB lampeggia due volte
PROTECT (pagea 28) Tutti gli indicatori LED, tranne I'indicatore BLUETOOTH (blu),lampeggiano rapidamente
Passa al modo standby automatico (pagea 21)	Tutti gli indicatori LED, tranne I'indicatore BLUETOOTH (blu),lampeggiano lentamente
Ripristino (pagea 29) Tutti gli indicatori LED lampeggiano tre volte, quando si spengono

Caratteristiche tecniche

Diffusore soundbar (SA-CT290/SA-CT291)

Sezione amplificatore

POTENZA IN USCITA (nominale)
Anteriore S + Anteriore D: 30 W + 30 W (a 4 ohm, 1 kHz, 1% THD)
POTENZA IN USCITA (riferimento)
Anteriore S/Anteriore D: 100 W (per canale a 4 ohm, 1 kHz)

Ingressi
USB
TV IN OPTICAL

Uscita HDMI OUT TV (ARC)

Sezione HDMI

Connettore Tipo A (19pin)

Sezione USB

Porta (USB) Tipo A

Sezione BLUETOOTH

Sistema di comunicazione Specifica BLUETOOTH versione 4.2

Uscita - Specifica BLUETOOTH Classe di alimentazione 1

Gamma di comunicazione massima Linea di veduta circa 25m^1)

Banda di frequenza Banda 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Metodo di modulazione FHSS (spettro espanso a salto di frequenza)

Profili BLUETOOTH compatibili2) A2DP 1.2 (profilo distribuzione audio avanzato) AVRCP 1.6 (profilo telecomando audio video)

Codec supportati3) SBC4)

Gamma di trasmissione (A2DP) 20 Hz - 20.000 Hz (Frequenza di campionamento 32 kHz, 44,1 kHz, 48 kHz)

1) La gamma effettiva varia in base a diversi fattori quali: ostacoli tra i dispositivi, campi magnetici attorno a forno a microonde, elettricità statica, Telefono除去 fili, sensibilità di ricezione, prestazioni dell'antenna,istema operativo, applicazione software, ecc.
2) I profili standard BLUETOOTH indicano lo scopo della comunicazione BLUETOOTH tra i dispositivi.
3)Codec: Compressione del segnale audio e formato di conversione
4)Codec sottobanda

Sezione dei diffusori Anteriore S/ Anteriore D

Sistema diffusori
Sistema diffusori a gamma completa,
Sospensione acustica
Diffusore 40~mm× 100~mm tipo a cono × 2

Generali

Requisiti di alimentazione Solo per modelli destinati a 120 V CA,50/60 Hz Altri modelli: 220V - 240VCA,50 / 60Hz

Consumo energetico
Acceso: 40 W
Standby: 0,5 W o meno (modalità di risparmio energetico)
(Quando si disattiva la funzione
Controllo per HDMI e il modo standby
BLUETOOTH)
Standby: 2,8 W o meno⁵⁾
(Quando si attiva la funzione Controllo per HDMI e il modo standby
BLUETOOTH)
Dimensioni (I/a/p) (circa)
900 mm × 52 mm × 86 mm
Peso (circa)
2,3 kg

5) Ilsystema entrera automaticamente in modalità di risparmio energetico in assenza di connessione HDMI e di precedenti informazioni di associazione BLUETOOTH.

Subwoofer (SA-WCT290/ SA-WCT291)

POTENZA IN USCITA (riferimento) 100 W (per canale a 4 ohm, 100 Hz)

Sistema diffusori Sistema subwoofer, Bass reflex

Diffusore Tipo a cono 130 mm

Requisiti di alimentazione Solo per modelli destinati a Taiwan: 120 V CA, 50/60 Hz Altri modelli: 220 V - 240 V CA, 50/60 Hz

Consumo energetico

Acceso: 15 W

Standby: 0,5 W o meno

Dimensioni (I/a/p) (circa)
170 mm × 342 mm × 362 mm
installazione verticale)
342 mm × 172 mm × 362 mm
installazione orizzontale)

Peso (circa)

6,3 kg

Sezione ricevitore/ trasmettitore wireless

Banda di frequenza 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Metodo di modulazione FHSS (spettro espanso a salto di frequenza)

Il design e le caratteristiche tecniche sono soggetti a modifiche alla preavviso.

Note sulla comunicazione BLUETOOTH

Versione BLUETOOTH e profili supportati

Per profilo si intende un set di funzioni standard per varie funzioni del prodotto BLUETOOTH. Vedere "Sezione BLUETOOTH" in "Caratteristiche tecniche" (pagina 32) per la versione BLUETOOTH e i profilo supportati da questo sistema.

Gamma di comunazione effettiva

I dispositivi BLUETOOTH devono essere usati entro circa 10 metri l'uno dall'alto (distanzaenza ostacoli). La gamma di communicatesione effettiva cui risultare ridotta nelle seguenti condizioni.

• Quando una persona, un oggetti metallico, una parete o altri ostacolosi trova tra dispositivi con uncollegamento BLUETOOTH.
• Ubicazioni in cui è installata una LAN wireless.
• Nei pressi di fornì a microonde in uso.
• Ubicazioni affette da onde elettromagnetice generate da altri apparecchi.

Effetti di altri dispositiivi

I dispositivi BLUETOOTH e LAN wireless (IEEE 802.11b/g) utilizes nano la stessa banda di frequenza (2,4 GHz). Quando si utilizes il dispositivo BLUETOOTH accanto a un dispositivo con funzione LAN wireless, cui verificarsi un'interferenza elettromagnetica. Questo cui portare a velocità di trasferimento dati ridotta, rumore o impossibilità di connessione. In tal caso, provare le seguenti soluzioni:

• Usare quello sulla ad almeno 10 metri dal dispositivo LAN wireless.
• Spagnere il dispositivo LAN wireless quando si usa il dispositivo BLUETOOTH entro 10 metri.
• Installare il sistema e il dispositivo BLUETOOTH quanto più possibile vicini tra loro.

Effetti su altri dispositiivi

Le onde radio diffuse da quello sistema possono interferire con il funzionamento di alcuni dispositivi medici. Poiché esta interferenza cui dar luogo a un malfunzionamento, non usare mai il sistema e i dispositivi BLUETOOTH nei seguenti luoghi:

• Ospedali, treni, aerei, stazioni di servizio e qualsiasi luogo in cui possono essere presenti gas inflammabili.
• Nei pressi di porte automatiche o allarmi antincendio.

Nota

• Questoistema è provvisto di funzioni di sicurezza conformi alle specifiche BLUETOOTH per garantire una connessione sicura durante la communicatesione con la Tecnologia BLUETOOTH. Tuttavia, esta sicurezza può essere insufficiente in base al contentuto dell'impostazione e ad altri fattori, quandofare sempre attenzione quando si esegue la communicatesione con la Tecnologia BLUETOOTH.
• Sony non può essere ritenuto in alcun modo responsabile dei anni e di altre perdite derivanti da perdite di informazioni durante la comunità con la Tecnologia BLUETOOTH.

• La comunicazione BLUETOOTH non è necessariamente garantita con tutti i dispositivi BLUETOOTH provvisti dello stesso profilo usato dal sistema.

• I dispositivi BLUETOOTH collegati a quelloystema sono conformi alle specifiche BLUETOOTH prescritte da Bluetooth SIG, Inc., e devono essere certificati conformi. Tuttavia,anche quando un dispositivo è conforme con le specifiche tecniche BLUETOOTH, è possibile che determinate caratteristiche o specifiche del dispositivo BLUETOOTH non rendano possibile il collegamento, o comportino diversi metodi di controllo, visualizzazione o funzionamento.

• A seconda del dispositivo BLUETOOTH connesso alsystema, dell'ambiente di comunicazione o delle condizioni circostanti si potrebbe generare del rumore o verificare l'interruzione del segnale audio.

OSTRZEJEZENIE
