BEDIENUNGSANLEITUNG HTCT290 SONY

Bedienungsanleitung DE

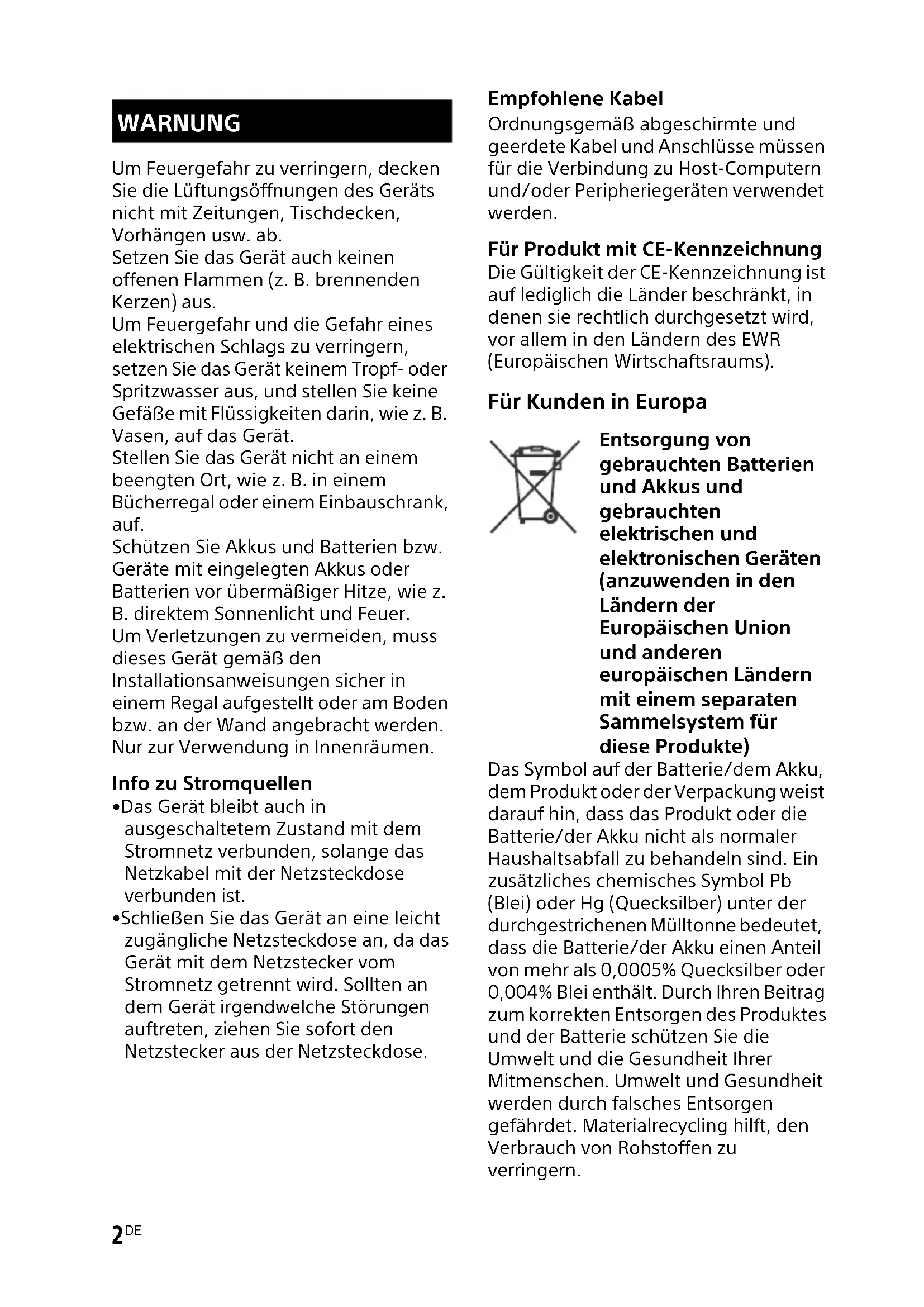

Um Feuergefahr zu verringn,decken Sie die Luftungsöffnungen des Gerats nicht mit Zeitungen,Tischdecken, Vorhängen usw.ab.

Setzen Sie das Gerät auch keinen offenen Flammen (z. B. brennenden Kerzen) aus.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringn, setzen Sie das Gerät keinem Tropf- oder Spritzwasser aus, und stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Stellen Sie das Gerät nicht an einem beengten Ort, wie z. B. in einem Bucherregal oder einem Einbauschrank, auf.

Schützen Sie Akkus und Batterien bzw. Geräte mit eingelegten Akkus oder Batterien vor übermöiger Hitze, wie z. B. direktem Sonnenlicht und Feuer. Um Verletzungen zu vermeiden, muss diesen Gerät gemäß den

Installationsanweisungen safer in einem Regal aufgestellt oder am Boden bzw. an der Wand angebracht werden. Nur zur Verwendung in Innenräumen.

Info zu Stromquellen

• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Schließen Sie das Gerät an eine leicht zugängliche Netzsteckdose an, da das Gerät mit dem Netzstecker vom Stromnetz getrennt wird. Sollten an dem Gerät irgendwelche Störungen auftreten,ziehen Sie sofort den Netzstecker aus der Netzsteckdose.

Empfohlene Kabel

Ordnungsgemäß abgeschirmte und geerdete Kabel und Anschlüsse müssen für die Verbindung zu Host-Computer und/oder Peripheriegeräten verwendet werden.

Für Produkt mit CE-Kennzeichnung

Die Gültigkeit der CE-Kennzeichnung ist auf ledigious die Länder beschrankt, in denen sie rechtlich durchgesetzt wird, vor allem in den Ländern des EWR (Europäischen Wirtschaftsrums).

Für Kunden in Europa

Entsorgung von
gebrauchten Batterien und Akkus und
gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku, dem Produkt oder der Verpackung weist darauf auf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthalt. Durch ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgengefrhdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterieitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling这些东西 Produktors oder der Batterie erhalten Sie von ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien:itte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sieitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.

Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sieitte den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. Für Kundendienst oder Garantieangelegenheiten wenden

Sie sichitte an die in den Kundendienst-oder Garantiedokumenten genannten Adressen.

Hiermit erklart Sony Corp., dass these Gerät die maßgeblichen Anforderungen sowie andere relevante Bestimmungen der Richtlinie 1999/5/EC erfüllt. Weitere Einzelheiten finden Sie unter dem folgenden URL: http://www.compliance.sony.de/

C E

These Sound Bar would be zur Tonwiedergabe von angeschlossenen Geräten und zum Musik-Streaming von einem BLUETOOTH-Gerät entwickelt.

Dieses Gerät wurde getestet, und es wurde hereausgefunden, dass es bei Verwendung eines Verbindungskabels, das kürzer als 3 Meter ist, die in der EMV-Vorschrift festgelegten Grenzwerte erfüllt.

Urheberrechte und Markenzeichen

• Dieses System ist mit Dolby* Digital ausgestattet.

• In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

• Der Schriftzug und die Logos von BLUETOOTH® sind eingetragene Marken und Eigentum von Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt unter Lizenz. Andere Marken und Markennamen sind Eigentum der jeweiligen Rechteinhaber.

• Dieses System ist mit High-Definition Multimedia Interface (HDMI™)-Technologie ausgestattet. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

• "BRAVIA" ist eine Marke der Sony Corporation.
• "PlayStation" ist eine eingetragene Marke von Sony Computer Entertainment Inc.
  MPEG Layer-3 Audio-Kodierungstechnologie und Patente wurden von Fraunhofer IIS und Thomson lizenziert.
• Windows Media ist eine eingetragene Marke oder Marke der Microsoft Corporation in den USA und/oder in anderen Ländern.
• Dieses Produkt ist durch bestimmte geistige Eigentumsrechte der Microsoft Corporation geschützt. Die Verwendung oder Distribution dieser Technologie außerhalb theses Produkte ohne Lizens von Microsoft oder eines bevollmächtigten Microsoft-Tochterunternehmens ist untersagt.
• "ClearAudio+" ist eine Marke der Sony Corporation.
• Andere System- und Produktnamem sind in der Regel Marken oder eingetragene Marken der jeweiligen Hersteller. In this document werden Marken nicht mit ^M und gekennzeichnet.

Über die vorliegende Bedienungsanleitung

Die Anweisungen in dieser Bedienungsanleitung beschreiben die Bedienelemente der Fernbedienung. Sie können auch die Bedienelemente am Bar-Lautsprecher verwenden, wenn sie gleiche oder ähnliche Bezeichnungen wie diejenigen an der Fernbedienung aufweisen.
- Manche Abbildungen werden als Konzeptzeichnungen dargestellt und können sich von den tatsächlichen Produkten unterscheiden.

Inhaltsverzeichnis

Uber die vorliegende Bedienungsanleitung 4

Hinweise zu Teilen und Bedienelementen 6

Installieren des Systems

Grundlegende Einführungsanleitung Anschlüsse und (separates Vorbereitung Dokument) Vorbereitung

Anbringen des Bar-Lautsprechers an einer Wand 10

Horizontale Installation des Subwooofers 12

Hören des Klangs

Horen von Ton von den
angeschlossenen
Geräten 12

Horen von Musik von einem USB-Gerät 12

Regelung des Klangs

Genießen von Klangeffekten ...14

Einstellen der Subwoofer-Lautstärke 16

BLUETOOTH Funktionen

Hören von Musik von einem BLUETOOTH-Gerät 16

Einstellen des BLUETOOTH- Standby-Modus 18

Andere Funktionen

Verwendend der Funktion Steuerung für HDMI 18

Verwendung der "BRAVIA" Sync-Funktion 20

Standbyautomatik-Funktion ... 21
Aktivieren drahtloser
Übertragung zwischen spezifischen Einheiten (Secure Link) 21

Zusätzliche Informationen

Vorsichtsmaßnahmen 22

Störungsbehebung 23

Abspielbare Dateitypen 29

Unterstutzte Audioformate .... 29

LED-Anzeigen 30

Technische Daten 32

Uber BLUETOOTH-Kommunikation 33

Hinweise zu Teilen und Bedienelementen

Nahere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Bar-Lautsprecher

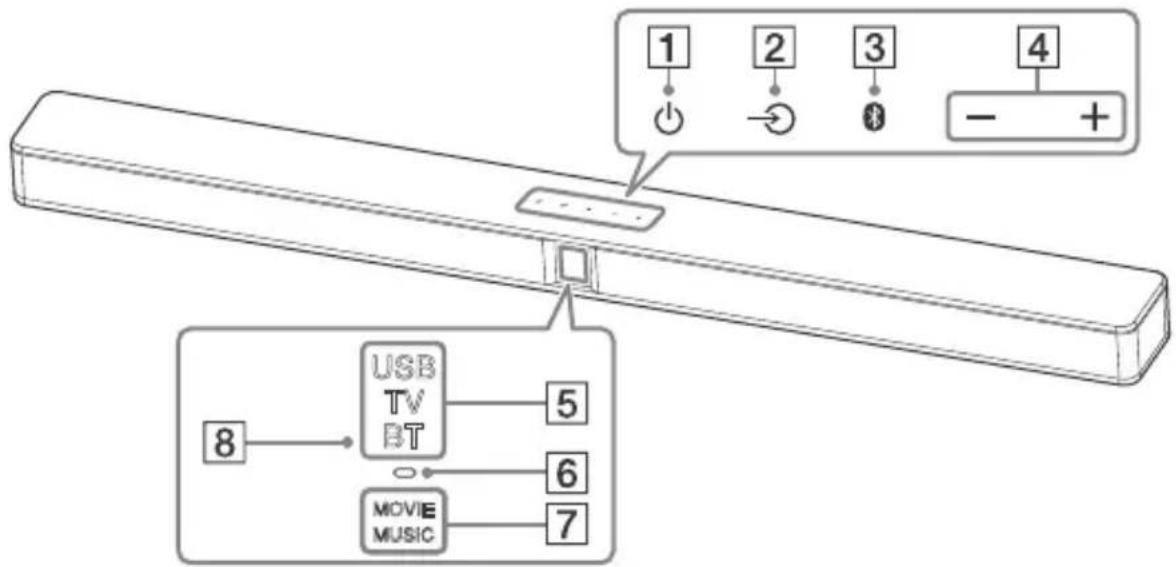

Oberseite und Frontplatte

1 (Strom)-Touchkey
Schaltet Sie das System ein, oder wechselts in den Standby-Modus.
2 (Eingang)-Touchkey (Seite 12)
Wählt das gewünschte Gerät.
3 Pairing)-Touchkey (Seite 16)
4 +/- (Lautstärke)-Touchkey
5 Eingangsanzeigen* (Seite 12)
6 BLUETOOTH-Anzeige (blaue)

• Blinkt Schnell: Beim BLUETOOTH Pairing
• Blinkt: BLUETOOTH-Verbindung wird versucht
  Leuchtet auf: BLUETOOTH-Verbindung wurde hergestellt

7 Klangeffekt-Anzeigen* (Seite 14)
8 Fernbedienungssensor

• LED-Anzeigen, die je nach der gewählten Funktion oder dem Systemstatus leuchten oder blinken. Einzelheiten zu den Anzeigen siehe „LED-Anzeigen" (Seite 30).

Uber die Touchkeys

Die Touchkeys arbeiten, wenn Sie sie leicht berühren. Drücken Sie nicht stark daraufuf.

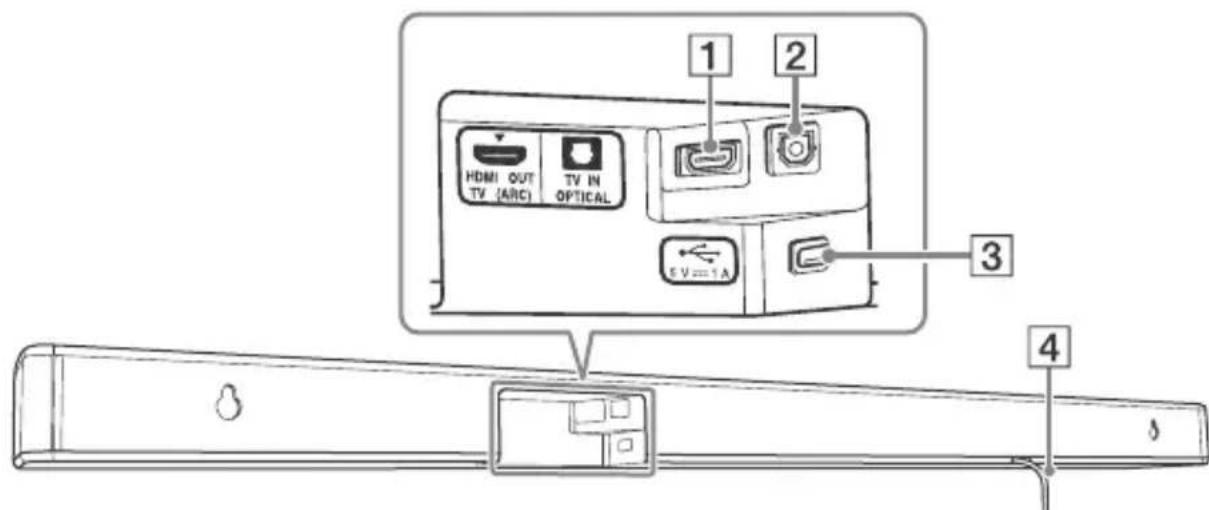

Rückseite

1 Buchse HDMI OUT TV (ARC)

3 (USB)-Buchse (Seite 13)

2 Buchse TV IN OPTICAL

4 Netzkabel

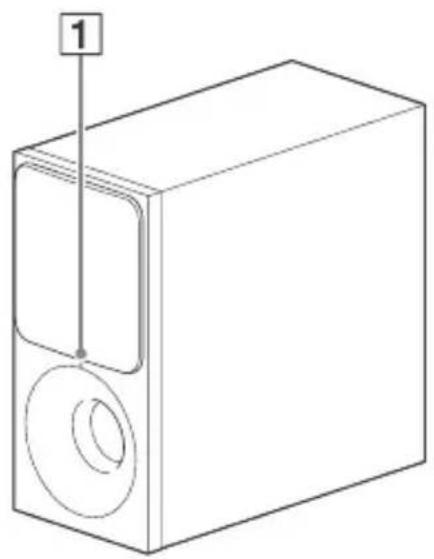

Subwoofer

1 Netzanzeige

• Erloschen: Strom ist ausgeschaltet

• Leuchtet auf:

• Rot: Der Subwoofer befindet sich im Standby-Modus

• Grün: Der Subwoofer ist ohne Secure Link an den Bar-Lautsprecher angeschlossen

• Orange: Der Subwoofer ist mit Secure Link an den Bar-Lautsprecher angeschlossen

• Blinkt:

• Grün (schnell): Der Subwooferucht nach dem Bar-Lautsprecher zum Anschlieben

• Grün: Der Subwoofer versucht, ohne Secure Link die Verbindung mit dem Bar-Lautsprecher herzustellen
• Orange: Der Subwoofer versucht, mit Secure Link die Verbindung mit dem Bar-Lautsprecher herzustellen
• Rot: Der Subwoofer erkennt einen ungewöhnlichen Zustand. Siehe "Subwoofer-Drahtloston" in Störungsbehebung (Seite 27).

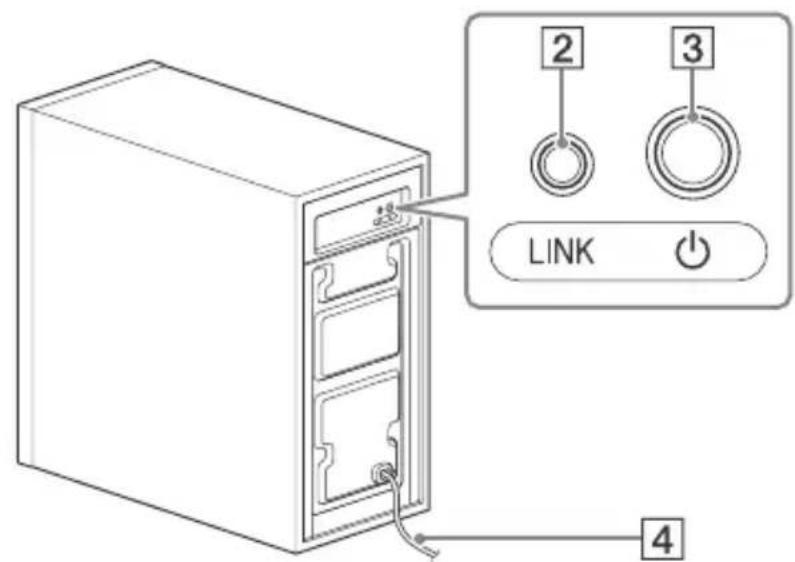

LINK (Secure Link) (Seite 21)

(Strom)

Schaltet den Subwoofer ein, oder wechseltihn in den Standby Modus.

4 Netzkabel

Uber den Standby-Modus

Der Subwoofer schaltet automatische auf Standby-Modus, und die Netzanzeige wird rot, wenn der Bar-Lautsprecher im Standby-Modus ist oder die drahtlose Übertragung deaktiviert ist. Der Subwoofer schaltet automatisch ein, wenn der Bar-Lautsprecher eingeschaltet wird und die drahtlose Übertragung aktiviert ist.

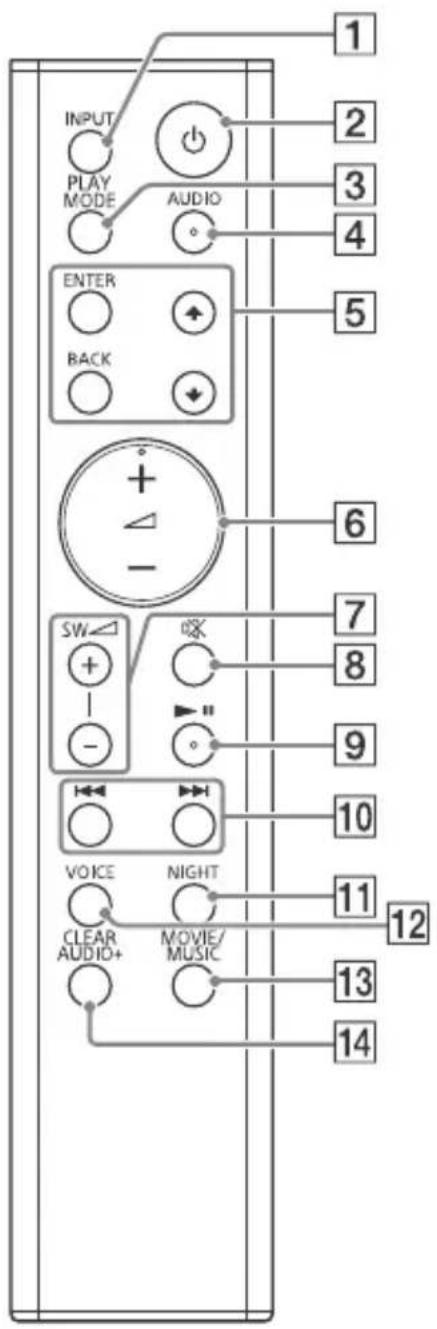

Fernbedienung

1 INPUT (Seite 12)

2 (Strom)

Schaltet Sie das System ein, oder wechselt es in den Standby-Modus.

3 PLAY MODE (Seite 13)

Dient auch zum Ein- oder Ausschalten der Dämpfungsfunktion (Seite 16).

4 AUDIO\* (Seite 15)

Dient auch zum Ein- oder Ausschalten der Dolby DRC-Funktion (Seite 15).

5 ENTER

Gibt die Auswahl ein.

Wählt den Ordner oder die Datei in einem USB-Gerät.

BACK

Schaltet zur vorhergehenden Anzeige zurück.
Stoppt die USB-Wiedergabe.
Dient auch zum Ein- oder Ausschalten der LED-Anzeigen (Seite 30).

6 (Lautstärke) +^ / -

Regelt die Lautstärke.

Die aktuelle Eingangsanzeige blinktomal bei jeder Einstellung der Lautstärke. Die USB-, TV- und BT-Anzeigen blinken dreimal, wenn Sie die Lautstärke auf Maximum oder Minimum stellen.

SW (Subwoofer-Lautstärke) +/- (Seite 16)

Die aktuelle Eingangsanzeige blinkt einmal bei jeder Einstellung der Subwoofer-Lautstärke. Die USB-, TV- und BT-Anzeigen blinken dreimal, wenn Sie die Subwoofer-Lautstärke auf Maximum oder Minimum stellen.

8 呵 (Stummschaltung)

Schaltet den Ton vorübergehend aus. Die USB-, TV- und BT-Anzeigen blinken kontinuierlich, wenn die Stummschaltfunktion eingeschaltet ist.

9 ^ (Wiedergabe/Pause)

Pausiert die Wiedergabe oder setzt sie fort.

10 /▶I (vorherigen/nachsten/rückspulen/vorspulen)

Drucken, um den/die vorherigen/
nachsten Titel oder Datei zu
wahlen.
Gedrückt halten, um vorwärts
oder ruckwärts zuuchen.

11 NIGHT (Seite 15)

Dient auch zum Ein- oder Ausschalten des BLUETOOTH-Standby-Modus (Seite 18).

12 VOICE (Seite 15)

Dient auch zum Ein- oder Ausschalten der Funktion Steuerung für HDMI (Seite 19).

MOVIE/MUSIC (Seite 14)

Dient auch zum Ein- oder Ausschalten der Auto-Standby-Funktion (Seite 21).

14 CLEAR AUDIO+ (Seite 14)

Dient auch zum Einschalten des Secure Link-Modus (Seite 21).

• Die Tasten AUDIO, ∆ + und ▷■ sind mit einem fuhlbaren Punkt ausgestattet. Verwenden Sie dies als Richtlinie bei der Bedienung.

Installieren des Systems

Grundlegende Anschlüsse und Vorbereitung

Siehe Einführungsanleitung (separates Dokument).

Anbringen des Bar-Lautsprechers an einer Wand

Sie konnen den Bar-Laufsprecher an einer Wand anbringen.

Hinweis

• Legen Sie Schrauben (nicht mitgeliefert) bereit, die für das Wandmaterial und die Wandstarke geeignet sind. Da Gipskartonwändeyerschwach sind,bringenSie die Schrauben fest an zwei Zapfen im Wandträger an.Bringen Sie den Bar-Lautsprecher horizontal an, aufgehängt an Schrauben in Zapfen an einem kontinuierlich flachen Abschnitt der Wand.

• Lassen Sie die Installation immer von einem Sony-Fachhändler oder befgten Fachleuten ausführren und achten Sie besonderss auf Sicherheit bei der Installation.

• Sony haftet nicht für Unfälle oder Schäden, die durch unsachgemäß Installation, unzureichende Wandstarke, unvorschriftsmäßige Verschraubungen oder Naturkatastrophen usw. verursacht wurden.

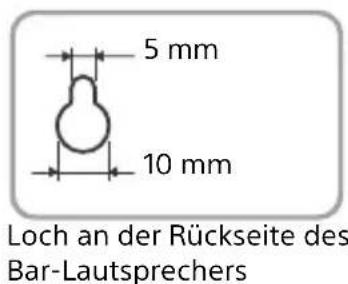

1 Legen Sie Schrauben (nicht mitgeliefert) bereit, die für die Löcher auf der Rückseite des Bar-Lautsprechers geeignet sind.

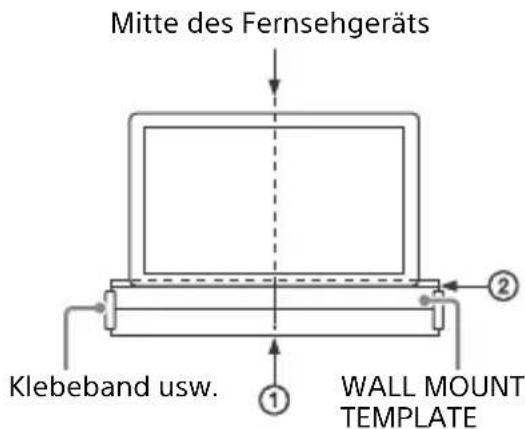

2 Setzen Sie die WALL MOUNT TEMPLATE (mitgeliefert) auf eine Wand.

1 Richten Sie TV CENTER LINE (①) auf der WALL MOUNT TEMPLATE mit der Mittenlinie Ihr's Fernsehgeräts aus.
2 Richten Sie TV BOTTOM LINE (②) auf der WALL MOUNT TEMPLATE mit der Unterseite Ohres Fernsehgeräts aus.
3 Kleben Sie die WALL MOUNT TEMPLATE mit einem handelsüblichen Klebeband o.ä. auf die Wand.

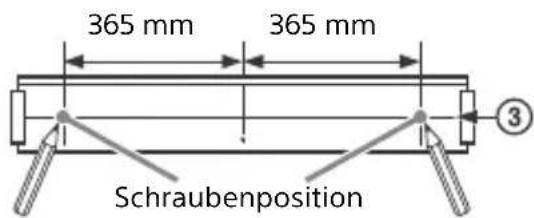

3 Markieren Sie die Schrauben auf der SCREW LINE (③) der WALL MOUNT TEMPLATE.

Messen Sie den unter beschreibenben Abstand mit einem Lineal, und setzen Sie Markierungen mit einem Bleistift o.a.

4 Befestigen Sie die Schrauben an den Markierungen.

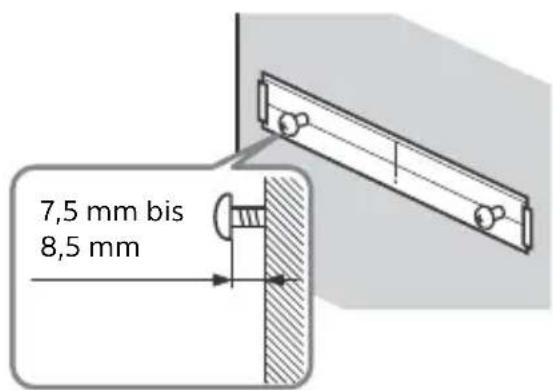

Die Schrauben sollen um 7,5 mm bis 8,5 mm herausragen.

5 Entfernen Sie die Wandmontage-Schablone.

6 Hängen Sie den Bar-Lautsprecher an den Schrauben auf.

Richten Sie die LÖcher an der Rückseite des Bar-Lautsprechers mit den Schrauben auf, und hängen Sie den Bar-Lautsprecher dann auf den beiden Schrauben auf.

Hinweis

• Glätten Sie die Oberfläche der Wandmontage-Schablone, wenn Sie diese auf eine Wand kleben.
  Sorgen Sie fur ausreichenden Freiraum unter dem Bar-Lautsprecher, wenn Sie diesen an einer Wand aufhängen, fur leichten Zugang zur (USB)-Buchse.

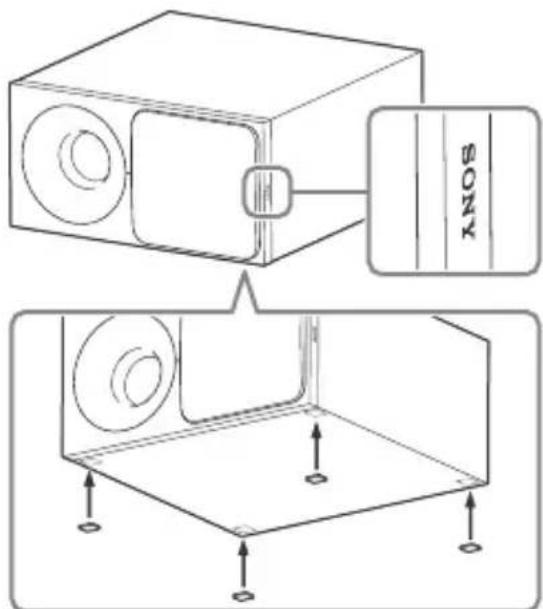

Horizontalale Installation des Subwooofers

Platzieren Sie den Subwoofer auf der rechten Seite, mit dem „SONY“-Logo nach vorne weisend.

Bringen Sie die Laufsprecherfüe an (mitgeliefert).

Horen des Klangs

Hören von Ton von den angeschlossenen Geräten

Drucken Sie mehrmals INPUT.

Wenn Sie INPUT einmal drücken, blinkt die aktuelle Eingangsanzeige.

Drücken Sie INPUT erneut, um das gewünschte Gerät auszuwahlen.

Die Anzeige am gewählten Gerät leuchtet auf.

Mit jedem Tastendruck auf INPUT wechselt die Geräte-Anzeige zyklisch wie folgt.

$$ " T V " \rightarrow " B T " \rightarrow " U S B " $$

TV"

Fernsehgerat, das an die TV IN OPTICAL-Buchse angeschlossen ist
- Mit der Audiorückkanal (ARC)- Funktion kompatibles Fernsehgerät, das an die HDMI OUT TV (ARC)-Buchse angeschlossen ist

"BT"

BLUETOOTH-Gerät, das A2DP Unterstützung (Seite 16)

"USB"

USB-Gerat, das an den (USB)-Buchse (Seite 12) angeschlossen ist

Hören von Musik von einem USB-Gerät

Sie können Musicdateien abspielen, die auf einem angeschlossenen USB-Gerät gespeichert sind.

Für abspielbare Dateitypen siehe "Abspielbare Dateitypen" (Seite 29).

Hinweis

• Zum Betrachten der USB-Inhaltsliste auf dem Bildschirm des Fernsehgerät stellen Sie sicher, dass Sie das System über ein HDMI-Kabel an das Fernsehgerät angeschlossen haben.
• Schalten Sie den Eingang am Fernsehgerät auf den Eingang um, an dem der Bar-Lautsprecher angeschlossen ist.

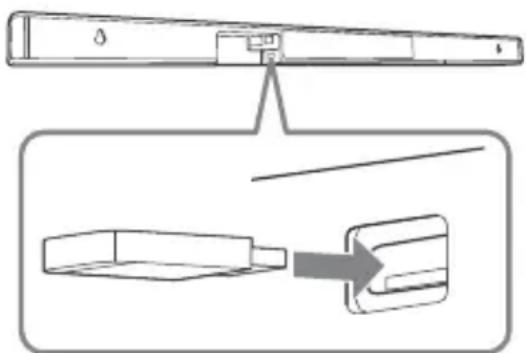

1 Verbinden Sie das USB-Gerät mit der Buchse (USB).

Lesen Sie vor dem Anschlieben die Bedienungsanleitung des USB-Geräts.

Die USB-Anzeige blinkt kontinuierlich, wenn das USB-Gerät gelesen wird.

2 Drücken Sie mehrmals INPUT um "USB" auszuwahlen.

Die USB-Inhaltsliste erscheint auf dem Fernsehschirm.

3 Drücken Sie / , um den gewünschten Inhalt auszuwahlen, und drücken Sie dann ENTER.

Der gewählte Inhalt wird abgespielt.

4 Drücken Sie mehrmals PLAY MODE, um den gewünschten Wiedergabemodus auszuwahlen.

• Keine: Spielt alle Titel ab.
  (Einen wiederholen): Wiederholt einen Titel.

• (Ordner wiederholen): Wiederholt alle Titel in einem Ordner.

• (Zufällig): Wiederholt alle Titel in einem Ordner in zufälliger Reihenfolge.
• (Alle wiederholen): Wiederholt alle Titel.

Die USB-Anzeige blinkt{jedes Mal dreimal, wenn Sie PLAY MODE drucken.

5 Regeln Sie die Lautstärke.

• Drücken Sie + / - , um die Bar-Lautsprecher-Lautstärke einzustellen.
• Drücken Sie SW + / - , um die Subwoofer-Lautstärke einzustellen.

Sonstige Operationen

Aufgabe Vorgehensweise

Stoppen Sie die Wiedergabe, oder kehren Sie zur vorherigen Anzeige zurück	Drücken Sie BACK
Pausieren Sie die Wiedergabe oder setzen Sie sie fort	Drücken Sie►
Wahlen Sie den vorherigen bzw.{nachsten Titel	Drücken Sie►/►
Suchen Sie rückwärts oder vorwärts (Rücklauf/schneller Vorlauf)	Halten Sie►/►

Hinweis

• Entfernen Sie nicht das USB-Gerät während des Betriebs. Um Datenbeschädigungen oder Beschädigungen des USB-Geräts zu vermeiden, schalten Sie das System aus, bevor Sie das USB-Gerät abtrennen.
  Die USB-Anzeige blinkt zweimal kontinuierlich, wenn Sie ein nicht understands USB-Gerät anschließen.

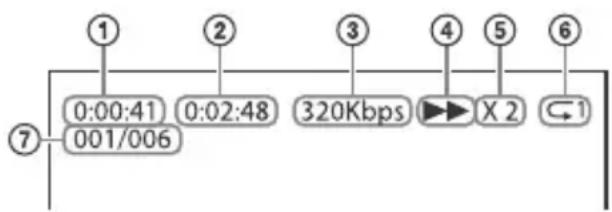

Information über das USB-Gerät auf dem Fernsehschirm

① Spielzeit
② Gesamtspieldauer
③ Bitrate
④ Wiedergabestatus
(5) Rückspulen/Vorspulen-Geschwindigkeit
⑥ Wiederholwiedergabe-Status
⑦ Index gewähler Dateien/Alle Dateien im Ordner

Hinweis

• Je nach der Wiedergabequelle werden eine Informationen möglicherweise nicht angezeigt.
• Abhängig vom Wiedergabemodus kann unterscheidliche Information angezeigt werden.

Regelung des Klangs

Genießen von Klangeffekten

Sie können leicht vorprogrammierte Klangeffekte genieBen, die an verschiedene Arten von Tonquellen angeschlossen sind.

Auswahlen des Klangeffektes

Drücken Sie MOVIE/MUSIC wiederholt oder CLEAR AUDIO+ während der Wiedergabe.

CLEAR AUDIO+

Sie können den Ton mit dem Sony-empfohlenen Schallfeld genießen. Das Schallfeld wird automatische entsprechend dem Wiedergabe-Inhalt und der Funktion optimiert. Die Anzeigen MOVIE und MUSIC leuchten 2 Sekunden lang auf und erloschen dann.

MOVIE

Klangeffekte sind für这部电影 optimiert. Diese Modus repliziert die Dichte und reiche Raumwirkung des Klangs. Die Anzeige MOVIE leuchtet auf.

MUSIC

Klangeffekte sind fur Musik optimiert. Die Anzeige MUSIC leuchtet auf.

Verwendung der Nachtmodus-Funktion (NIGHT)

These Funktion ist nützlich, um z.B.
Spielfilme spät in der Nacht zu sehen.
Sie können Sie die Dialoge auch beigeringer Lautstärke klar horen.

Drucken Sie NIGHT.

Die Anzeigen MOVIE und MUSIC blinken zweimal.

Zum Ausschalten dieser Funktion drücken Sie NIGHT erneut. Die Anzeige MOVIE blinkt zweimal.

Hinweis

These Funktion wird automatisch ausgeschaltet, wenn Sie das System ausschalten.

Verwenden der Funktion Clear Voice (VOICE)

These Funktion hilft, Dialoge deutlicher zu machen.

Drucken Sie VOICE.

Die Anzeigen MOVIE und MUSIC blinken zweimal.

Zum Ausschalten dieser Funktion drücken Sie VOICE erneut. Die Anzeige MOVIE blinkt zweimal.

Wahlen Sie Mehrkanalton (Dual Mono)

Sie können Multiplex-Sendeton genießen, wenn das System ein Dolby Digital Multiplex-Sendesignal empfängt.

Drucken Sie mehrmals AUDIO.

Der Kanal wechseit zyklisch wie folgt um.
Haupt Neben Haupt/Neben

Haupt

Gibt nur den Hauptkanal aus. Die Anzeigen MOVIE und MUSIC blinken zweimal.

Neben

Gibt nur den Nebenkanal aus. Die Anzeige MOVIE blinkt zweimal.

Haupt/Neben

Der Hauptklang wird vom linken
Laufsprecher ausgegeben, und der Nebenklang wird vom rechten Laufsprecher ausgegeben.
Die Anzeige MUSIC blinkt zweimal.

Einstellen von Dolby DRC (Dynamikbereich-Steuerung)

Nutzlich, um Spielfilme bei niedriger Lautstärke zu setzen. DRC ist für Dolby Digital-Quellen wirsam.

Halten Sie AUDIO für 5 Sekunden gedrückt, um Dolby DRC ein- oder auszuschalten.

Ein

Komprimiert Ton entsprechend den im Inhalt enthaltenen Informationen. Die Anzeigen USB und TV blinken zweimal.

Aus

Ton ist nicht komprimiert.
Die Anzeige USB blinkt zweimal.

Einstellen der Dämpfungsfunktion

Verzerrungen können auftreten, wenn Sie ein an die HDMI OUT TV (ARC)- oder TV IN OPTICAL-Buchse angeschlossenes Gerät horen. Sie können Verzerrung vermeiden, indem Sie den maximalen Eingangspegel des Systems begrenzen.

Halten Sie PLAY MODE für 5 Sekunden gedrückt, um die Dämpfungsfunktion ein- oder auszuschalten.

Ein

Dämpft den Eingangspegel. Der Ausgangspegel wird bei dieser Einstellung verringgert.

Die Anzeigen USB und TV blinken zweimal.

Aus

Normaler Eingangspegel. Die Anzeige USB blinkt zweimal.

Tipp

Schalten Sie diese Funktion aus, wenn die Klangausgabe vom System schwach ist.

Einstellen der Subwoofer-Lautstärke

Der Subwoofer ist für Wiedergabe von Bassen oder niederfreiement Ton gedacht.

Drucken Sie SW + / - , um die Subwoofer-Lautstärke einzustellen.

Die aktuelle Eingangsanzeige blinktomal bei jeder Einstellung der Subwoofer-Lautstärke.

Hinweis

Wenn die Eingangsquelle keinen große Anteil von Basslängen hat, wie bei Fernsehprogrammen, kann der Ton vom Subwoofer schwer zu horen sein.

BLUETOOTH Funktionen

Hören von Musik von einem BLUETOOTH-Gerät

Pairing dieses Systems mit einem BLUETOOTH-Gerät

Pairing ist ein Vorgang, bei dem sich BLUETOOTH-Geräte vorab miteinander registrierten. Nachdem ein Pairing-Vorgangomal ausgeführt wurde, muss er nicht nochmals durchgeführt werden.

1 Positionieren Sie das BLUETOOTH-Gerät innerhalb von 1 Meter vom Bar-Lautsprecher.
2 Drucken Sie (Pairing) am Bar-Lautsprecher.

Das System wechsel in den Pairing-Modus. Die BLUETOOTH-Anzeige (blau) am Bar-Lautsprecher blinkt Schnell.

3 Schalten Sie die BLUETOOTH-Funktion auf dem BLUETOOTH-Gerät ein, suchen Sie Geräte und wahlen Sie „HT-CT290/291".

Wennein Passschlussel erforderlich ist,geben Sie ^ 一 0 0 0 0 ^ 一 ein.

Fuhren Sie diesen Schritt innerhalb von 5 Minuten aus, andernfalls wird der Pairing-Modus abgebrochen.

4 Stellen Sie sicher, dass die BLUETOOTH-Anzeige am Bar-Lautsprecher blau aufleucht. Die Verbindung wurde hergestellt.

Hinweis

• Der „Passschlüssel“ kann auch „Passcode“, „PIN-Code“, „PIN-Nummer“ oder „Password“ genannt werden.
• Sie können ein Pairing von bis zu 10 BLUETOOTH-Geräten vornehmen. Wirde ein Pairing eines 11. BLUETOOTH-Geräts vorgenommen, wird das älste verbundene Gerät durch das neue Gerät ersetzt.

Hören von Musik von dem gekoppelten Gerät

1 Schalten Sie die BLUETOOTH-Funktion am gekoppelten BLUETOOTH-Gerät ein.
2 Drücken Sie mehrmals INPUT um "BT" auszuwahlen. Das System stellt automatisch erneut die Verbindung zu dem zuletzt angeschlossenen BLUETOOTH-Gerät wieder her. Wenn die BLUETOOTH-Verbindung hergestellt ist, leuchtet die BLUETOOTH-Anzeige am Bar-Lautsprecher blau auf.
3 Starten Sie die Wiedergabe auf dem BLUETOOTH-Gerät.
4 Regeln Sie die Lautstärke.

• Stellen Sie die Lautstärke des BLUETOOTH-Geräts ein.
• Drücken Sie + / - , um die Bar-Lautsprecher-Lautstärke einzustellen.
• Drucken Sie SW + / - , um die Subwoofer-Lautstärke einzustellen.

Hinweis

• Wenn das System und das BLUETOOTH-Gerät verbunden sind, können Sie die Wiedergabe steuern, indem Sie und drucken.
• Sie können eine Verbindung zum System von einem gekoppelten BLUETOOTH-Gerät herstellen, auch wenn das System im Standby-Modus ist, wenn Sie den BLUETOOTH-Standby-Modus einschalten (Seite 18).
  Die Audiowiedergabe auf thism System kann gegenüber der vom BLUETOOTH-Gerat verzogert sein; dies liegt an den Eigenschaften der BLUETOOTH drahtlosen Technologie.

So trennen Sie das BLUETOOTH-Gerät

Führn Sie einen der folgenden Punkte aus.

• Drucken Sie (Bairing) am BarLautsprecher erneut.
• Deaktivieren Sie die BLUETOOTH-Funktion des BLUETOOTH-Geräts.
• Schalten Sie das System oder das BLUETOOTH-Gerät aus.

Einstellen des BLUETOOTH-Standby-Modus

Wenn das System Pairing-Informationen hat, können Sie das System einschalten und Musik von einem BLUETOOTH-Gerät horen, auch wenn das Gerät im Standby-Modus ist, in dem der BLUETOOTH-Standby-Mode eingeschaltet ist.

Halten Sie NIGHT für 5 Sekunden gedrückt, um den BLUETOOTH-Standby-Modus ein- oder auszuschalten.

Ein

Die Anzeigen USB und TV blinken zweimal.

Aus

Die Anzeige USB blinkt zweimal.

Hinweis

Im BLUETOOTH-Standby-Modus nimmt die Leistungaufnahme im Standby-Modus zu.

Andere Funktionen

Verwendend der Funktion Steuerung für HDMI

Durch Anschlieben eines Geräts wie eines Fernsehgeräts oder Blu-ray-DiscPlayer, das mit der Funktion Steuerung für HDMI* mit HDMI-Kabel (High-Speed-HDMI-Kabel mit Ethernet, nicht mitgeliefert) kompatibel ist, konnen Sie das Gerät leicht über eine Fernsehgerät-Fernbedienung steuern.

Die folgenden Funktionen können mit der Funktion Steuerung für HDMI verwendet werden.

• Systemausschaltung-Funktion
• Systemmaudiosteuerung-Funktion
  Audiorückkanal

• One-Touch-Wiedergabe-Funktion

• Steuerung für HDMI ist ein Standard, der von CEC (Consumer Electronics Control) verwendet wird, um HDMI (High-Definition Multimedia Interface) Geräten zu erlauben, sich gegenseitig zu steuern.

Hinweis

These Funktionen konnen mit anderen als von Sony hergestelltener Geräten Funktionieren, aber der richtige Betrieb kann nicht garantiert werden.

Vorbereitung zur Verwendung der Funktion Steuerung für HDMI

Halten Sie VOICE für 5 Sekunden gedrückt, um die Funktion Steuerung für HDMI ein- oder auszuschalten.

Ein

Die Anzeigen USB und TV blinken zweimal.

Aus

Die Anzeige USB blinkt zweimal.

Aktivieren Sie die Einstellungen der Funktion Steuerung für HDMI für das Fernsehgerät und andere am System angeschlossene Geräte.

Tipp

Wenn Sie die Funktion Steuerung für HDMI ("BRAVIA" Sync) bei Verwendung eines von Sony hergestellten Fernsehgeräts aktivieren, wird die Funktion Steuerung für HDMI des Systems bereits automatisch aktiviert.

Systemausschaltung-Funktion

Wenn Sie das Fernsehgerät ausschalten, wird das System ebenfalls automatisch ausgeschaltet.

Systemaudiosteuerung-Funktion

Wenn Sie das System einschalten, während Sie fernsehen, wird der Fernsehton von den Lautsprechnern des Systems ausgegeben. Die Lautstärke des Systems kann mit der Fernbedienung des Fernsehgeräts justiert werden.

Wenn der beim vorherigen Fernsehen der Fernsehton von den Lautsprechern des Systems ausgegeben wurde, schaltet das System automatisch ein, wenn Sie das Fernsehgerät erneut einschalten.

Bedienungen können auch vom Menu des Fernsehgeräts vorgenommen werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

Hinweis

• Ton wird nur vom Fernsehgerät ausgegeben, wenn ein anderer Eingang als „TV" gewählt ist, wenn die Doppelbild-Funktion des Fernsehgeräts verwendet wird. Wenn Sie die Doppelbild-Funktion deaktivieren, wird der Ton vom System ausgegeben.
• Je nach den Einstellungen am Fernsehgerät kann die Funktion Systemaudiosteuerung möglicherweise nicht verfügbar sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

Audiorückkanal

Wenn das System an die HDMI IN-Buchse eines mit Audiorückkanal kompatiblen Fernsehgeräts angeschlossen ist, können Sie den Fernsehton von den Laufsprechern des Systems ohne Anschlieben eines optischen Digitalkabels horen.

Hinweis

Wenn das Fernsehgerät nicht mit dem Audiorückkanal kompatibel ist, muss ein optisches Digitalkabel angeschlossen werden (siehe mitgelieferte Einführungsanleitung).

One-Touch-Wiedergabe-Funktion

Wenn Sie Inhalte auf einem Gerät (Blu-ray-Disc-Player, "PlayStation®4" usw.) abspielen, das an ein Fernsehgerät angeschlossen ist, werden das System und das Fernsehgerät automatisch eingeschaltet, der Eingang des Systems wird auf den Eingang für das Fernsehgerät umgeschaltet, und Ton wird von den Laufsprechem des Systems ausgegeben.

Hinweis

• Wenn beim vorherigen Fernsehen der Fernsehton von den Laufsprechern des Fernsehgeräts ausgegeben wurde, schaltet das System nicht ein, und Ton und Bild werden vom Fernsehgeber ausgegeben, auch wenn Geräteinhalte abgespielt werden.
• Je nach dem Fernsehgerät kann der Anfang von Inhalten möglicherweise nicht richtig abgespielt werden.

Verwendung der "BRAVIA" Sync-Funktion

Zusätzlich zu der Funktion Steuerung für HDMI können Sie auch die folgende Funktion auf Geräten, die mit der "BRAVIA" Sync-Funktion kompatibel sind, verwenden.

• Szenenausswahl-Funktion

Hinweis

These Funktion ist eine Sony-eigene Funktion. These Funktion kann nicht mit anderen als von Sony hergestellten Produkten verwendet werden.

Szenenausswahl-Funktion

Das Schallfeld des Systems wird automatisch entsprechend den Funktionseinstellungen Szenenauswahl oder Klangmodus des Fernsehgeräts umgeschaltet. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. Stellen Sie das Schallfeld auf „CLEAR AUDIO+” (Seite 14).

Hinweise zu den HDMI-Anschlüssen

• Verwenden Sie ein High-Speed-HDMI-Kabel. Bei Verwendung eines Standard-HDMI-Kabel kann 1080p-Inhalt möglichereweise nicht richtig angezeigt werden.
• Verwenden Sie ein HDMI- autorisiertes Kabel.

• Verwenden Sie ein Sony High-Speed-HDMI-Kabel mit dem Kabeltyp-Logo.
  Die Verwendung eines HDMI-DVI-Kabels ist nicht zu empfehlen.

• Überprüfen Sie die Einrichtung des angeschlossenen Gerätes, wenn die Bildqualität schlecht ist oder der Ton von einem über das HDMI-Kabel angeschlossenen Gerät nicht ausgegeben wird.
  Von einer HDMI-Buchse übertragene Audiosignale (Abtastfrequenz, Bitlange usw.) können durch das angeschlossene Gerät unterrück werden.

• Es kann zu einer Tonunterbrechungkommen, wenn die Abtastfrequenz, die Anzahl der Kanäle der Audio-Ausgangssignale am Wiedergabegerät umgeschaltitet werden.
• Ist das angeschlossene Gerät nicht mit der Urheberrechtsschutztechnologie (HDCP) kompatibel, besteht die Gefahr, dass die Bild- und/oder Tonsignale von der HDMI OUT-Buchse diesen Systems verzerrt sind oder nicht ausgegeben werden konnen. Prufen Sie in thisem Fall die Spezifikationen des angeschlossenen Geräts.

Standbyautomik-Funktion

Wenn das System automatisch auf Standby-Modus schaltet, wenn es etwa 20 Minuten lang nicht bedient wird und kein Eingangssignal empfangt.

Halten Sie MOVIE/MUSIC für 5 Sekunden gedrückt, um Standbyautomatik-Funktion ein- oder auszuschalten.

Ein

Die Anzeigen USB und TV blinken zweimal.

Aus

Die Anzeige USB blinkt zweimal.

Wenn das System auf Standby-Modus schaltet, blinken alle LED-Anzeigen mit Ausnahme der BLUETOOTH-Anzeige (blau) langsam.

Aktivieren drahtloser Übertragung zwischen spezifischen Einheiten (Secure Link)

Sie können die drahtlose Verbindung zum Verknüpfen des Bar-Lautsprecher mit dem Subwoofer über die Secure-Link-Funktion festlegen. Die Funktion kann dazu helpen, Interferenzen (Störungen) zu verhindern, wenn Sie mehrere drahtlose Produkte verwenden.

1 Drücken Sie LINK an der Rückseite des Subwoofoers.

Die Netzanzeige am Subwoofer blinkt orangefarben.

2 Halten Sie CLEAR AUDIO+ 5 Sekunden lang gedrückt.

Die USB- und TV-Anzeigen blinken zweimal, und dann blinken die MOVIE- und MUSIC-Anzeigen abwechselnd.

Wenn der Bar-Lautsprecher mit dem Subwoofer verbunden ist, horen die Anzeigen zu blinken auf, und die Netzanzeige am Subwoofer leuchtet orangefarben auf.

Wenn der Vorgang fehlschlagt, leuchten die Anzeigen für 5 Sekunden auf. Probieren Sie den obigen Vorgang erneut.

Zum Deaktivieren dieser Funktion halten Sie CLEAR AUDIO+ für 5 Sekunden gedrückt.

Die Anzeige USB blinkt zweimal.

Zusätzliche Informationen

Vorsichtsmaßnahmen

Info zur Sicherheit

• Falls ein Fremdkörper oder Flüssigkeit in das System gelangt, trennen Sie das Netzkabel ab, und setzen Sie das System von Fachpersonal überprüfen, bevor Sie es wieder verwenden.
• Berühren Sie nicht das Netzkabel mit nassen Händen. Andernfalls könnte es zu einem elektrischen Schlag kommt.
• Steigen Sie nicht auf den Bar-Lautsprecher und Subwoofer, da Sie herunterfallen und sich verletzen können oder Schaden am System verursacht werden können.

Info zu Stromquellen

• Achten Sie vor der Inbetriebnahme des Systems daraufuf, dass die Betriebsspannung der lokalen Stromversorgung entspricht. Die Betriebsspannung ist auf dem Schild an der Rückseite des Bar-Lautsprechers und Subwoofer's angegeben.
• Sollte das System über länger Zeit nicht benutzt werden, trennen Sie es unbedingt von der Netzsteckdose. Ziehen Sie zum Trennen des Netzkabels immer am Stecker, niemals am Kabel selbst.
• Das Netzkabelarf nur von qualifiziertem Kundendienstpersonal ausgetauscht werden.

Info zur Wärmeentwicklung

Das System erwartt sich während des Betriebs, was jedoch kein Anzeichen für eine Funktionstörung ist.

Bei längerem Betrieb mit hoher Lautstärke kann sich das System an der Rückseite und der Unterseite relativ stark erwärmen. Um Verbrennungen vorzubeugen, vermeiden Sie eine Berührung des Systems.

Info zur Aufstellung

• Ausreichender Platz um das System herum ist erforderlich, um Wärme abzuführen. Wenn der Subwoofer in einem Rack aufgestellt ist, lässt Sie mindestens 5 cm Platz über dem Subwoofer und mindestens 5 cm Platz an den Seiten des Subwoofoers. Das Rack hinter dem Subwoofer sollte offen sein. Wenn Sie den Subwoofer mit seiner Rückseite gegen eine Wand gerichtet aufstellen, setzen Sie mindestens 10 cm Platz zwischen dem Subwoofer und der Wand.
• Lassen Sie die Vorderseite des Systems offen.
• Stellen Sie das System an einem ausreichend belufteten Ort auf, um einen Wärnestau zu vermeiden und die Lebensdauer des Systems zu verlangern.
• Stellen Sie das System nicht an Orten auf, die Vibrationen ausgesetzt sind (zum Beispiel ein instabiles Rack usw.).
• Stellen Sie den Subwoofer nicht in einem Rack auf, das die Drahtlos-Funktion beeinträchtigen kann (zum Beispiel ein Metallrack usw.).
• Stellen Sie das System nicht in der Höhe von Wärmequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staubniederschlag oder Erschüttungen ausgesetzt ist.
• Stellen Sie keine Gegenstände an der Rückseite des Bar-Lautsprechers und Subwoofoers auf, da diese die Luftungsöffnungen blockieren und Funktionstörungen verursachen können.

• Wenn das System mit einem Fernsehgerät, Videorecorder oder Kassettendeck verwendet wird, konnten Störgeräusache verursacht und die Bildqualität beeinträchtigt werden. Stellen Sie in thisem Fall das System weiter von einem Fernsehgerät, Videorecorder oder Kassettendeck entfernt auf.

• Stellen Sie das System möglichst nicht auf eine Oberfläche, die speziell (mit Wachs, Öl, Politur usw.) behandelt wurde, da dies Fleckenbildung oder Verfärbung zur Folge haben können.

• Achten Sie darauf, Verletzungen an den Ecken des Bar-Lautsprechers und Subwoofoers zu vermeiden.

Zur Handhabung des Subwooofers

Stecken Sie beim Anheiten des Subwooofers nicht ihre Hand in den Schlitz. Der Laufsprechertreiber konnte beschädigt werden. Beim Anheiten halten Sie den Boden des Subwooofers fest.

Info zum Betrieb

Bevor Sie andere Geräte anschließen, sollen den Sie das System unbedingt ausschalten und vom Stromnetz trennen.

Wenn Farbunregelmäßigkeiten auf einem Fernsehschirm in der Nähe auftreten

Farbunregelmäßigkeiten können weiterhin auf bestimmen Typen von Fernsehgeräten beobachtet werden.

• Wenn Farbunregelmäßigkeiten beobachtet werden... Schalten Sie das Fernsehgerät aus und dann nach 15 bis 30 Minuten wieder ein.
• Wenn Farbunregelmäßigkeiten erneut beobachtet werden... Stellen Sie das System weiter entfernt vom Fernsehgerät auf.

Info zur Reinigung

Reinigen Sie das System mit einem trockenen weichen Tuch. Verwenden Sie keine Scheuerschwämme, Scheuermittel oder Lösungsmittel wie Alkohol oder Benzin.

Sollte an Ihr dem System ein Problem auftreten oder sollen den Sie eine Frage haben, wenden Sie sichitte an ihren nachsten Sony-Handler.

Störungsbehebung

Wenn Sie beim Gebrauch des Systems eines der folgenden Probleme haben, können Sie versuchen, das Problem anhand dieser Anleitung zur Fehlerbehebung zu losen, bevor Sie eine Reparatur in Auftrag geben. Sollte ein Problem bestehen bleiben, wenden Sie sichitte an ihren nachsten Sony- Handler.

Wenn Sie ein Gerät zur Reparatur einreichen, bringen Sie sowohl ihren Bar-Lautsprecher als auch den Subwoofer, auch wenn es scheint, dass nur eines der Geräte ein Problem aufweist.

Allgemeines

Das Gerät lasst sich nicht einschalten.
→ Prufen Sie, ob das Netzkabel korrekt angeschlossen ist.

Das System Funktioniert nicht richtig. Ziehen Sie den Netzkabel von der Netzsteckdose ab. Warten Sie einzelige Minuten und stecken Sie den Stecker wieder in die Steckdose.

Das System wird automatisch ausgeschaltet.

Die Auto-Standby-Funktion ist aktiv (Seite 21).

Das System schaltet nicht ein, auch wenn das Fernsehgerät eingeschaltet wird.

Aktivieren Sie die Funktion Steuerung für HDMI (Seite 19). Das Fernsehgerät muss die Funktion Steuerung für HDMI unterstützen (Seite 18). Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

→ Prufen Sie die Laufsprechereinstellungen des Fernsehgeräts. Die Systemstromversorgung wird wird mit den Laufsprechereinstellungen des Fernsehgeräts synchronisiert. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.
→ Wenn bei der vorherigen Verwendung Ton von den Laufsprechern des Fernsehgeräts ausgegeben wurde, schaltet das System nicht ein, auch wenn das Fernsehgerät eingeschaltet wird. Schalten Sie das System ein und schalten Sie den Eingang des Systems auf „TV" (Seite 12).

Das System schaltet aus, wenn das Fernsehgerät ausgeschaltet wird.

Das System schaltet automatisch aus, wenn Sie das Fernsehgerät ausschalten, wenn das System auf "TV"-Eingang geschaltet ist.

Das System schaltet nicht aus, auch wenn das Fernsehgerät ausgeschaltet wird.

Das System schaltet nicht automatisch aus, wenn Sie das Fernsehgerät ausschalten, wenn das System auf „USB“- oder „BT“-Eingang geschalteit ist.

Ton

Das System gibt keinen Fernsehton aus.

→ Prüfen Sie den Typ und die Verbindung des HDMI-Kabels oder des optischen Digitalkabels, das am System und am Fernsehgerat angeschlossen ist (siehe mitgelieferte Einführungsanleitung).

→ Wenn Ihr Fernsehgerät mit Audiorückkanal kompatibel ist, stellen Sie sicher, dass das System an eine HDMI (ARC)-Buchse eines Fernsehgeräts angeschlossen ist (siehe mitgelieferte Einführungsanleitung). Wenn immer noch kein Ton ausgegeben wird oder wenn Aussetzer im Ton auftreten, schreiben Sie das mitgelieferte optische Digitalkabel an.
Wenn Ihr Fernsehgerät nicht mit Audiorückkanal kompatibel ist, wird kein Fernsehton vom System ausgegeben, auch wenn das System an die HDMI-Eingangsbuchse des Fernsehgeräts angeschlossen ist. Zur Ausgabe von Fernsehton vom System schreiben Sie das mitgelieferte optische Digitalkabel an (siehe mitgelieferte Einführungsanleitung).
→ Schalten Sie den Eingang des Systems auf "TV" (Seite 12).
→ Steigern Sie die Lautstärke am System oder schalten Sie die Stummschaltung aus.
Je nach der Reihenfolge, in der Sie das Fernsehgerät und das System verbunden haben, kann das System stummgeschaltet sein. Die USB-, TV- und BT-Anzeigen blinken in diesen Zustand kontinuierlich. In diesen Fall schalten Sie zuerst das Fernsehgerät und dann das System ein.
→ Stellen Sie die Laufsprechereinstellung am Fernsehgerät (BRAVIA) auf Audiosystem. Schlagen Sie bezüglich der Einstellung des Fernsehgeräts in der Bedienungsanleitung Ihres Fernsehgeräts nach.

Abhängig vom Fernsehgerät und den Wiedergabequellen kann der Ton nicht vom System ausgegeben werden. Stellen Sie die Audioformat-Einstellung am Fernsehgerät auf „PCM". Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgerats.

Der Ton wird von sowohl vom System als auch vom Fernsehgerat ausgegeben.

→ Stellen Sie das Tonsystem des Fernsehgeräts stumm.

Es kommt kein Ton oder nur sehr schwacher Ton von dem am System angeschlossenen Gerät.

Drucken Sie + , um den Lautstärkepegel zuändern (Seite 9).
→ Drücken Sie oder +, um die Stummschaltfunktion auszuschalten (Seite 9).
→ Stellen Sie sicher, dass die Eingangssquelle richtig gewählt ist. Probieren Sie andere Eingangssquellen, indem Sie INPUT wiederholt drucken (Seite 12).
→ Schalten Sie die Dämpfungsfunktion aus (Seite 16).
→ Prufen Sie, ob alle Kabel und Leitungen fest am System und den zugehörigen Geräten eingesteckt sind.

Kein Ton oder nur ein sehr leiser Ton ist vom Subwoofer zu horen.

→ Drücken Sie SW +, um die Subwoofer-Lautstärke zu steigern (Seite 9).
→ Prufen Sie, ob die Netzanzeige am Subwoofer grün aufleuchtet. Wenn das nicht der Fall ist, siehe „Kein Ton vom Subwoofer." in „Subwoofer-Drahtloston" (Seite 26).

Ein Subwoofer dient zur Wiedergabe von Basslängen. Wenn Eingangsquellen sehr geringe Anteile an Basslängen haben (z.B. Fernsehsendungen), kann der Ton vom Subwoofer schwer zu horen sein.
Wenn Sie Inhalte abspielen, die mit Urheberrechtsschutztechnologie (HDCP) kompatibel, werden diese nicht vom Subwoofer ausgegeben.

Es lassst sich kein Surrounddefekt erzielen.

Je nach dem Eingangssignal und dem der Einstellung des Schallfelds kann Surround-Klangverarbeitung möglicherweise nicht effektiv arbeiten. Der Surround-Effekt kann subtil sein, je nach dem Programm oder der Disc.
Um Mehrkanal-Audio abzuspielen, prufen Sie die Einstellung des digitalen Audioausgangs an dem am System angeschlossenen Gerät. Einzelheiten dazu schlagen Sie in der mit dem angeschlossenen Gerät geleiferten Bedienungsanleitung nach.

USB-Gerät

Das USB-Gerät wird nicht erkannt.

Gehen Sie folgendermaBen vor:

① Schalten Sie das System aus.
(2) Trennen Sie das USB-Gerät ab und schreiben es erneut ein.
③ Schalten Sie das System ein.

Vergewissern Sie sich, dass das USB-Gerät sicher am (USB)-Buchse angeschlossen ist.
→ Prufen Sie, ob das USB-Gerät oder ein Kabel beschädigt ist.
→ Prufen Sie, ob das USB-Geräteingeschaltet ist.

→ Wenn das USB-Gerät über einen USB-Hub angeschlossen ist, trennen Sie diesen ab und schreiben Sie das USB-Gerät direkt am Bar-Lautsprecher an.

BLUETOOTH-Gerät

BLUETOOTH-Verbindung kann nicht fertiggestellt werden.

→ Prufen Sie, ob die BLUETOOTH-Anzeige am Bar-Lautsprecher blau aufleucht (Seite 6).
Vergewissern Sie sich, dass das anzuschlieBende BLUETOOTH-Gerat eingeschaltet und die BLUETOOTH-Funktion aktiviert ist.
Gehen Sie mit dem BLUETOOTH-Gerätnahme an den Bar-Lautsprecher heran.
→ Führn Sie Pairing für diesen System und das BLUETOOTH-Gerät erneut aus. Es muss möglichcherweise erforderlich sein, das Pairing mit thisem System abzubrechen und zuerst Ihr BLUETOOTH-Gerät zu verwenden.

Pairingistnichtmoglich.

Gehen Sie mit dem BLUETOOTH-Gerät)naher an den Bar-Lautsprecher heran.
Vergewissern Sie sich, dass diesen System nicht durch Interferenzen von einem WLAN-Gerät oder einem anderen drahtlosen 2,4 GHz-Gerät oder einem Mikrowellenherd gestört wird. Wenn ein Gerät, das elektron magnetische Strahlung verursacht, in der Höhe ist, stellen Sie diesen Gerät weiter von diesen System entfernt auf.
Pairing ist u. U. nicht möglich, wenn sich andere BLUETOOTH-Geräte in der Höhe des Bar-Lautsprechers befinden. Schalten Sie in dieser Fall die anderen BLUETOOTH-Geräte aus.

Es wird kein Ton vom angeschlossenen BLUETOOTH-Gerät ausgegeben.

→ Prüfen Sie, ob die BLUETOOTH-Anzeige am Bar-Lautsprecher blau aufleucht (Seite 6).
Gehen Sie mit dem BLUETOOTH-Gerät naher an den Bar-Lautsprecher heran.
→ Wenn ein Gerät, das elektromagnetische Strahlung verursacht, wie ein WLAN-Gerät, andere BLUETOOTH-Geräte oder ein Mikrowellenherd in der Nähe ist, bewegen Sie das Gerät weiter von diesen System weg.
Entfernen Sie jegliche Hindernisse zwischen diesen System und dem BLUETOOTH-Gerät oder stellen Sie these System weiter vom Hindernis entfernt auf.
Stellen Sie das angeschlossene BLUETOOTH-Gerät anders auf.
→ Schalten Sie die WLAN-Frequency eines in der Höhe befindlichen Wi-Fi-Routers oder PCs auf den 5-GHz-Bereich um.
→ Stellen Sie die Lautstärke am angeschlossenen BLUETOOTH-Gerät hohen ein.

Subwoofer-Drahtloston

Kein Ton vom Subwoofer.

Die Netzanzeige am Subwoofer leuchtet nicht auf.

• Prufen Sie, ob das Netzkabel des Subwoofoers korrekt verbunden ist.
• Drücken Sie am Subwoofer, um ihn einzuschalten.

Die Netzanzeige am Subwoofer blinkt langsam grün oder leuchtet rot auf.

• Bewegen Sie den Subwoofer zu einer Position in der Höhe des Bar-Lautsprechers, so dass die Netzanzeige am Subwoofer grün aufleucht.

• Führer Sie die unter „Aktivieren drahtloser Übertragung zwischen spezifischen Einheiten (Secure Link)" (Seite 21) erlauterten Schritte aus.

→ Wenn die Netzanzeige am Subwoofer rot blinkt, drücken Sie am Subwoofer, um das Gerät auszuschalten, und prufen Sie, ob die Luftungsöffnung des Subwoofoers blockiert ist oder nicht.
Der Subwoofer ist für Wiedergabe von Bässen gedacht. Wenn die Eingangssquelle keinen hohen Anteil an Basstönen hat, wie bei den meisten Fernsehprogrammen, kann der Basston nicht hörbar sein.
Drucken Sie SW + , um die Subwoofer-Lautstärke zu steigern (Seite 16).

Estreten Tonaussetzer oder Rauschen im Ton auf.

Wenn ein Gerät in der Nähe ist, das elektromagnetische Strahlen erzeugt wie ein WLAN-Gerät oder ein Mikrowellenherd, stellen Sie solche Geräte weiter entfernt auf.
Wenn sich ein Hindernis zwischen dem Bar-Lautsprecher und dem Subwoofer befindet, bewegen oder entfernen Sie diesen.
→ Stellen Sie den Bar-Lautsprecher und den Subwoofer so nahe wie möglich beieinander auf.
→ Schalten Sie die WLAN-Frequency eines in der Höhe befindlichen Wi-Fi-Routers oder PCs auf den 5-GHz-Bereich um.
→ Schalten Sie die Netzwerkverbindung des Fernsehgeräts oder Blu-ray DiscPlayer von drahtlos auf verkabelt um.

Fernbedienung

Die Fernbedienung Funktioniert nicht.

Richten Sie die Fernbedienung auf den Fernbedienungssensor am BarLautsprecher (Seite 6).
Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Bar-Lautsprecher.
Ersetzen Sie beiden Batterien in der Fernbedienung durch neue, wenn sie zu schwach sind.
Vergewissern Sie sich, dass Sie die richtige Taste an der Fernbedienung drucken.

Die Fernsehgerät-Fernbedienung arbeitet nicht.

Stellen Sie den Bar-Lautsprecher so auf, dass er nicht den Fernbedienungssensor des Fernsehgeräts stört.

Sonstiges

Die Funktion Steuerung für HDMI Funktioniert nicht richtig.

→ Prufen Sie die Verbindung mit dem System (siehe mitgelieferte Einführungsanleitung).
Aktivieren Sie die Funktion Steuerung für HDMI am Fernsehgerät. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.
Warten Sie eine kurze Zeit und wiederholen Sie den Vorgang. Wenn Sie das System vom Netz trennen, dauert es eine Weile, bevor Bedienungen ausgeführrt werden können. Warten Sie 15 Sekunden oder mehr, und wiederholen Sie den Vorgang.
Vergewissern Sie sich, dass die am System angeschlossenen Geräte die Funktion Steuerung für HDMI unterstützen.

Aktivieren Sie die Funktion Steuerung für HDMI für am System angeschlossene Geräte. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Geräts.
Der Typ und die Anzahl der Gerät, die von der Funktion Steuerung für HDMI gesteuert werden können, wird von dem HDMI CEC wie folgt begrenzt:

• Aufnahmegeräte (Blu-ray-Disc-Recorder, DVD-Recorder usw.): bis zu 3 Geräte
• Wiedergabegeräte (Blu-ray-DiscPlayer, DVD-Player usw.): bis zu 3 Geräte
• Tuner-bezogene Geräte: bis zu 4 Geräte
• Audiosystem (Receiver/ Kopfhörer): bis zu 1 Gerät (von diesen System verwendet)

Wenn alle Eingangsanzeigen und Klangeffekt-Anzeigen schnell blinken (PROTECT-Modus).

Drücken Sie , um das System auszuschalten. Nachdem das Display ausschaltet, trennen Sie das Netzkabel ab und prüfen dann, ob die Luftungslocher des Bar-Lautsprechers nicht blockiert sind.

Alle Eingangsanzeigen und Klangeffekt-Anzeigen bleibenerloschen.

Die Anzeigen sind ausgeschaltet. Halten Sie BACK für 5 Sekunden gedrückt, um die Anzeigen einzuschalten.

Die Sensoren am Fernsehgerät arbeiten nicht richtig.

Der Bar-Lautsprecher kann manche Sensoren (wie den Helligkeitssensor), den Fernbedienungsempfänger an Ihrem Fernsehgerät oder das „Sendeteil für 3D-Brillen (Infrarot-Übertragung)“ bei einem 3DFernsehgerät, das infrarote 3DBrillen oder drahtlose Kommunikation unterstützt, blockieren. Bewegen Sie den Bar-Lautsprecher weiter vom Fernsehgerät weg, innerhalb eines Abstands, der es diesen Teilen erlaubt, richtig zu arbeiten. Zur Lage der Sensoren und des Fernbedienungsempfängers schlagen Sie in der mitgelieferten Bedienungsanleitung des Fernsehgeräts nach.

Funktioniert nicht.

Das System ist möglicherweise im Demo-Modus. Zum Aufheben des Demo-Modus führen Sie "Rücksetzen" aus (Seite 28).

Rücksetzen

Wenn das System immer noch nicht fehlerfrei Funktioniert, setzen Sie es wie folgt zurück.

Verwenden Sie dazu die Touchkeys am Bar-Lautsprecher.

1 Halten Sie - (Lautstärke niedriger) und gleichzeitig für 5 Sekunden gedrückt.

Alle LED-Anzeigen blinken dreimal und erlösen dann.

Die Einstellungen des Menüs und der Schallfelder usw. kehren auf ihre Anfangseinstellungen zurück.

2 Trennen Sie das Netzkabel ab.
3 SchlieBen Sie das Netzkabel an, und drucken Sie dann um das System einzuschalten.
4 Koppeln Sie das System mit dem Subwoofer (Seite 21).

Abspielbare Dateitypen

Codec Erweiterung

MP3 (MPEG-1 Audio .mp3 Layer III)

WMA9 Standard .wma

LPCM .wav

Hinweis

• Manche Dateien werden möglicherweise aufgrund des Dateiformats, der Dateicodierung oder der Aufnahmebedingungen nicht wiedergegeben.
• Manche auf einem PC beareriteten Dateien können nicht abgespielt werden.
• Das Systemspiel nicht codierte Dateien wie DRM und Losless ab.

• Das System kann die folgenden Dateien oder Ordner in USB-Geräten erkennen:

• Ordnerpfade bis zu einer Länge von 128 Zeichen
  -200 Ordner (einschließlich des Stammordners)
  -bis zu 200 Dateien/Ordner in einer einzelnenebene

• Bestimmte USB-Geräte können mit diesen System möglicherweise nicht arbeiten.

• Das System kann Geräte der Massenspeicher-Klasse (MSC) erkennen.

Unterstützte Audioformate

Die folgenden Audioformate werden von diesen System unterszt.

• Dolby Digital
• LPCM 2ch

LED-Anzeigen

Sie können die LED-Anzeigen ein- und ausschalten, indem Sie BACK für 5 Sekunden gedrückt halten.

Wenn Sie diesen Merkmal einschalten, leuchten oder blinken die LED-Anzeigen je nach der gewählten Funktion oder dem Systemstatus.

Wenn Sie die LED-Anzeigen ausschalten, leuchtet nur die BLUETOOTH-Anzeige (blau) in der „BT“- Funktion auf.

Funktion/Status Anzeige
Eingang (Seite 12)
• TV	Die TV-Anzeige leuchtet auf
• BT	Die BT- und BLUETOOTH-Anzeige (blau) leuchtet auf
• USB	Die USB-Anzeige leuchtet auf
USB-Eingang (Seite 12)
• Lesen	Die USB-Anzeige blinkt kontinuierlich
• Nicht untersztes USB-Gerät	Die USB-Anzeige blinkt zweimal kontinuierlich
Klangeffekt (Seite 14)
• MOVIE	Die MOVIE-Anzeige leuchtet auf
• MUSIC	Die MUSIC-Anzeige leuchtet auf
CLEAR AUDIO+ (Seite 14) Die MOVIE- und MUSIC-Anzeigen leuchten 2 Sekunden lang auf und erlösen dann
Lautstärke Maximum/Minimum, Subwoofer-Lautstärke Maximum/Minimum (Seite 16)	Die USB-, TV- und BT-Anzeigen blinken dreimal
Lautstärke höher/niedrigerSubwoofer-Lautstärke höher/niedriger	Aktuelle Eingangsanzeige blinkt einmal
Stummschaltfungtion Die USB-, TV- und BT-Anzeigen blinken kontinuierlich
Dual Mono (Seite 15)
• Haupt	Die MOVIE- und MUSIC-Anzeigen blinken zweimal
• Neben	Die MOVIE-Anzeige blinkt zweimal
• Haupt/Neben	Die MUSIC-Anzeige blinkt zweimal
Dolby DRC (Seite 15),Dämpfung (Seite 16)
• Ein	Die USB- und TV-Anzeigen blinken zweimal
• Aus	Die USB-Anzeige blinkt zweimal
Nachtmodus (Seite 15),Clear Voice (Seite 15)
• Ein	Die MOVIE- und MUSIC-Anzeigen blinken zweimal
• Aus	Die MOVIE-Anzeige blinkt zweimal
PLAY MODE (Seite 13) Die USB-Anzeige blinkt dreimal
Steuerung für HDMI (Seite 19),Bluetooth-Standby (Seite 18),Standbyautomatik (Seite 21)
• Ein	Die USB- und TV-Anzeigen blinken zweimal
• Aus	Die USB-Anzeige blinkt zweimal
Secure Link (Seite 21)
·Ein	Die USB- und TV-Anzeigen blinken zweimal, und dann blinken die MOVIE- und MUSIC-Anzeigen abwechselnd, bis die Verbindung hergestellt ist
·Aus	Die USB-Anzeige blinkt zweimal
PROTECT (Seite 28) Alle LED-Anzeigen mit Ausnahme der BLUETOOTH-Anzeige (blau) blinken schnell
Schaltet auf Standbyautomatik-Modus (Seite 21)	Alle LED-Anzeigen mit Ausnahme der BLUETOOTH-Anzeige (blau) blinken langsam
Rücksetzen (Seite 28)	Alle LED-Anzeigen blinken dreimal und erlösen dann

Technische Daten

Bar-Lautsprecher (SA-CT290/SA-CT291)

Verträker-Abschnitt

AUSGANGSLEISTUNG (Nennwert)

Front-L + Front-R:

AUSGANGSLEISTUNG (Referenz)

Front-L/Front-R: 100 W (pro Kanal bei

4 Ohm, 1 kHz)

Eingänge

USB

TV IN OPTICAL

Ausgang

HDMI OUT TV (ARC)

HDMI-Abschnitt

Anschluss

Typ A (19-polig)

USB-Abschnitt

(USB)-Buchse

Typ A

BLUETOOTH-Abschnitt

Kommunikationssystem

BLUETOOTH-Spezifikation Version 4.2

Ausgang

BLUETOOTH-Spezifikation

Leistungsklasse 1

Maximaler Kommunikationsbereich

Ausbreitung bei Sightverbindung

ca. 25m^1)

Frequenzband

Modulationsverfahren

Unterstutzte Codes3)

SBC4)

Übertragungsbereich (A2DP)

20 Hz - 20.000 Hz (Abtastfrequenz

1) Der tatsächliche Bereich hangt z.B. von folgenden Faktoren ab: Hindernisse zwischen den Geräten, Magnetfelder um einen Mikrowellenherd, statische Elektrizität,chnurlose Telefon, Empfangsempfindlichkeit, Antennenleistung, Betriebssystem, Software-Anwendung usw.
2)BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen Geräten an.
3)Codec: Audiosignal-Komprimierung und Konvertierungsformat
4)Sub Band Codec

Front-L/Front-R-

Lautsprecherabschnitt

Lautsprechersystem

Breitbandlautsprechersystem,

Akustische Aufhängung

Lautsprecher

40mm× 100mm -Konustyp × 2

Allgemeines

Stromversorgung

Nur für die Modelle von Taiwan:

120 V Wechselsspannung, 50/60 Hz

Andere Modelle:

220 V - 240 V Wechselspannung,

50/60 Hz

Leistungsaufnahme

Ein: 40 W

Standby: 0,5 W oder weniger

(Stromsparmodus)

(Wenn die Funktion Steuerung für

HDMI und der BLUETOOTH-Standby

Modus ausgeschaltet sind)

Standby: 2,8 W oder weniger

(Wenn die Funktion Steuerung für

HDMI und der BLUETOOTH-Standby

Modus eingeschaltet sind)

Abmessungen (B/H/T) (ca.)

900mm× 52mm× 86mm

Gewicht (ca.)

2,3 kg

(5)Das System schaltet automatisch auf den.

Stromsparmodus, wenn keine HDMI-

Verbindung und kein BLUETOOTH

Pairing-Verlauf vorliegt.

Subwoofer (SA-WCT290/ SA-WCT291)

AUSGANGSLEISTUNG (Referenz) 100 W (pro Kanal bei 4 Ohm, 100 Hz)

Lautsprechersystem Subwoofer-System, Bassreflex

Laatsprecher 130 mm Konustyp

Stromversorgung Nur für die Modelle von Taiwan:

120 V Wechselsspannung, 50/60 Hz

Andere Modelle:

220 V - 240 V Wechselsspannung, 50/60 Hz

Leistungsaufnahme
Ein: 15 W

Standby: 0,5 W oder weniger

Abmessungen (B/H/T) (ca.)

170mm× 342mm× 362mm

vertikale Installation)

342mm× 172mm× 362mm

Abschnitt des drahtlosen Funksenders/-empfängers

Frequenzband 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Modulationsverfahren FHSS (Freq Hopping Spread Spectrum)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Über BLUETOOTH-Kommunikation

Unterstützte BLUETOOTH-Version und Profile

Das Profil bezieht sich auf einen Standardsatz von Funktionen für verschiedene BLUETOOTH-Produktmerkmale. Siehe „BLUETOOTH-Abschnitt" in „Technische Daten" (Seite 32) für die BLUETOOTH-Version und Profile, die von diesen System untersutzt werden.

Effektiver Kommunikationsbereich

BLUETOOTH-Geräte sollen (bei Hindernisfreiheit) in einem Abstand von ca. 10 Metern zueinander verwendet werden. Der effektive Kommunikationsbereich kann unter folgenden Bedingungen kürzer werden.

• Wenn sich eine Person, ein Metallgegenstand, eine Wand oder ein anderes Hindernis zwischen den Geräten mit BLUETOOTH-Verbindung befindet.
• Orte, an denen ein WLAN installment ist.
  In der Naze von in Betrieb befindlichen Mikrowellenherden.
• Orte, an denen andere elektromagnetische Wellen erzeugt werden.

Effekte auf andere Geräte

BLUETOOTH-Geräte und WLAN (IEEE 802.11b/g) verwenden dasselbe Frequenzband (2,4 GHz). Wenn Sie Ihr BLUETOOTH-Gerät in der Höhe eines Geräts mit drahtloser LAN-Fähigkeit betrieben, konnen elektromagnetische Störungen auftreten. Dies kann zuniedrigeren Datenübertragungsraten, Störsignalen oder Verbindungsfehlern führen. Falls dies passiert, versuchen Sie folgende Abhilfemaßnahmen:

• Verwenden Sie diesen System mindestens 10 Meter vom WLAN-Gerät entwickelten.
• Schalten Sie das drahtlose LAN-Gerät bei Verwendung des BLUETOOTH-Geräts innerhalb von 10 m aus.
• Installieren Sie diesen System und das BLUETOOTH-Gerät so nahe beieinander wie möglich.

Effekte auf andere Geräte

Die von diesen System ausgestrahlten Funkwellen können den Betrieb einiger medizinischer Geräte beeinträchtigen. Da diese Störsignale zu Fehlfunktionen führen können, schalten Sie these System und das BLUETOOTH-Gerät an den folgenden Orten aus:

• In Krankenhäusern, Zügen, Flugzeugen, an Tankstellen sowie an allen Orten, wo brennbare Gase vorhanden sein konnen.
• In der Höhe von Automatikturen oder Brandmeldern.

Hinweis

• Dieses System unterstützt Sicherheitsfunktionen, die mit der BLUETOOTH-Spezifikation übereinstimmen, um sichere Verbindung bei Kommunikation unter Verwendung der BLUETOOTH-Technologie sicherzustellen. Diese Sicherheit reicht jedoch abhängig von den vorgenommenen Einstellungen sowie anderen Faktoren u. U. nicht aus. Seien Sie also immer vorsichtig, wenn Sie Daten per BLUETOOTH-Technologie austauschen.
• Sony kann in keiner Weise für Schäden oder andere Verluste haftbar gemacht werden, die durch Informationslecks während des Datenautauschs per BLUETOOTH-Technologie entstehen.
• Ein BLUETOOTH-Datenaustausch wird nicht notwendigerweise mit allen BLUETOOTH-Geräten garantiert, die dasselbe Profil wie diesen System haben.
• An diesen System angeschlossene BLUETOOTH-Geräte müssen die BLUETOOTH-Spezifikation von Bluetooth SIG, Inc. erfüllen und über ein entsprechendes Zertifikat verfügen. Selbst wenn jedoch ein Gerät die BLUETOOTH-Spezifikation erfüllt, kann es Fälle geben, wo die Eigenschaften oder technischen Daten des BLUETOOTH-Geräts eine Verbindungsherstellung unmöglich machen oder zu abweichenden Steuerungsverfahren, Anzeigen oder Betriebswesen führen.
• Es können Störsignale auftreten, oder der Ton kann abgeschritten werden. Dies hangt von dem mit diesen System verbundenen BLUETOOTH-Gerät, dem Kommunikationsumfeld oder den Umgebungsbedingungen ab.

WAARSCHUWING

Automatische standbystand 21

Automatische standbystand

Alle ingangsaanduidingen en geluideffectaanduidingen lichten nicht op.

werkt nicht.
