Produkttyp	Soundbar mit Subwoofer und Surround-Lautsprechern
Marke	Sony
Modell	HT-RT4
Abmessungen (Soundbar)	900 mm × 52 mm × 70 mm
Abmessungen (Subwoofer)	190 mm × 392 mm × 315 mm
Abmessungen (Surround-Lautsprecher)	80 mm × 1070 mm × 70 mm
Gewicht (Soundbar)	2,1 kg
Gewicht (Subwoofer)	7,8 kg
Gewicht (Surround-Lautsprecher)	2,7 kg (pro Lautsprecher)
Stromversorgung	220 V – 240 V AC, 50/60 Hz
Stromverbrauch (Betrieb)	85 W
Stromverbrauch (Bereitschaft)	0,5 W oder weniger (Energiesparmodus)
Ausgangsleistung (Nenn)	35 W + 35 W (vorne, 2,5 Ω)
Ausgangsleistung (Referenz)	65 W pro Kanal (vorne/surround), 170 W (Center und Subwoofer)
Konnektivität	HDMI OUT (ARC), TV IN (optisch), ANALOG IN, USB, BLUETOOTH, NFC
Unterstützte Audioformate	Dolby Digital, DTS (HT-RT4), LPCM 2 Kanäle, AAC
Audiofunktionen	ClearAudio+, Klangfelder (Film, Musik, Sport, Spiel, Standard), Nachtmodus, Klare Sprache, einstellbarer Subwoofer
Netzwerk-/Steuerungsfunktionen	BLUETOOTH, NFC (One-Touch), HDMI-Steuerung, Sony | Music Center (App), BLUETOOTH-Bereitschaft
Pflege und Reinigung	Weiches, trockenes Tuch. Keine Lösungsmittel, Alkohol oder Scheuerschwämme verwenden.
Sicherheit	Nicht Wasser aussetzen, Lüftungsschlitze nicht blockieren, keine Gegenstände mit Flüssigkeit darauf abstellen, nur für den Innenbereich.
Reparierbarkeit	Zurücksetzen möglich (INPUT + VOL- gedrückt halten). Ersatzteile und Reparatur durch autorisierten Sony-Kundendienst.

Häufig gestellte Fragen - HTRT4 SONY

Wie verbinde ich die Soundbar mit meinem Fernseher?

Verwenden Sie das mitgelieferte HDMI-Kabel, um den HDMI OUT (ARC)-Anschluss der Soundbar mit dem HDMI (ARC)-Anschluss Ihres Fernsehers zu verbinden. Falls Ihr Fernseher ARC nicht unterstützt, schließen Sie ein digitales optisches Kabel zwischen dem TV IN (OPTICAL)-Anschluss der Soundbar und dem optischen Ausgang des Fernsehers an.

Warum kommt kein Ton von der Soundbar?

Überprüfen Sie zunächst, ob die richtige Eingangsquelle gewählt ist (drücken Sie INPUT, um TV, BT, USB usw. auszuwählen). Stellen Sie sicher, dass die Lautstärke nicht stummgeschaltet ist (drücken Sie MUTING) und die Lautstärke ausreichend ist. Bei Verwendung von HDMI ARC prüfen Sie, ob die HDMI-Steuerung im Menü aktiviert ist (HDMI > CTRL = ON).

Wie kopple ich mein Smartphone über BLUETOOTH?

Platzieren Sie das Smartphone in 1 Meter Entfernung zum Subwoofer. Drücken Sie die PAIRING-Taste am Subwoofer. Die BLUETOOTH-Anzeige blinkt schnell. Aktivieren Sie am Smartphone BLUETOOTH und wählen Sie "HT-RT4" oder "HT-RT40". Wenn ein Code verlangt wird, geben Sie "0000" ein. Die Anzeige leuchtet dauerhaft, wenn die Verbindung hergestellt ist.

Was tun, wenn der Subwoofer keinen Ton von sich gibt?

Überprüfen Sie, ob der Subwoofer eingeschaltet und das Netzkabel angeschlossen ist. Erhöhen Sie die Lautstärke des Subwoofers durch Drücken von SW + auf der Fernbedienung. Manche Quellen (TV-Sendungen) enthalten wenig Bass; dann kann der Subwoofer leise sein. Stellen Sie sicher, dass die Quelle nicht stummgeschaltet ist.

Wie verwende ich die ARC-Funktion (Audio Return Channel)?

Verbinden Sie die Soundbar über ein HDMI-Kabel mit einem ARC-kompatiblen Fernseher am HDMI OUT (ARC)-Anschluss. Stellen Sie sicher, dass die HDMI-Steuerung aktiviert ist (Menü HDMI > CTRL = ON) und der Fernseher so eingestellt ist, dass der Ton über das Audiosystem (ARC) ausgegeben wird. Der Ton des Fernsehers wird dann über die Soundbar wiedergegeben.

Kann ich Musik von einem USB-Stick abspielen?

Ja, schließen Sie den USB-Stick an den USB-Anschluss des Subwoofers an. Drücken Sie wiederholt INPUT, bis "USB" ausgewählt ist. Die Dateiliste wird auf dem Bildschirm angezeigt (falls mit dem Fernseher verbunden). Wählen Sie eine Datei mit den Tasten / und drücken Sie ENTER. Unterstützte Formate sind MP3, AAC, WMA, WAV und für Videos Xvid, MPEG4 (je nach Modell).

Wie stelle ich die Lautstärke der Surround-Lautsprecher ein?

Drücken Sie MENU, navigieren Sie zu "LVL >" und wählen Sie dann "SUR.L" oder "SUR.R" aus, um den Pegel des linken oder rechten Surround-Lautsprechers einzustellen. Der Wert kann von -6,0 dB bis +6,0 dB in 0,5-dB-Schritten angepasst werden. Verwenden Sie das Testsignal (TTONE = ON), um die Einstellung zu erleichtern.

Die Fernbedienung funktioniert nicht, was tun?

Richten Sie die Fernbedienung auf den Sensor am Subwoofer. Entfernen Sie Hindernisse. Wenn die Batterien schwach sind, ersetzen Sie sie durch zwei neue Batterien. Überprüfen Sie, ob Sie die richtige Taste drücken. Wenn das Problem weiterhin besteht, setzen Sie das System zurück, indem Sie INPUT und VOL- 5 Sekunden lang gedrückt halten.

Wie aktiviere ich den Nachtmodus, um einen Film ohne Störung anzusehen?

Drücken Sie die NIGHT-Taste auf der Fernbedienung. Das Display zeigt "N.ON". Dieser Modus reduziert die Dynamik, sodass Dialoge auch bei niedriger Lautstärke klar bleiben. Zum Deaktivieren drücken Sie erneut NIGHT, bis "N.OFF" angezeigt wird.

Was bedeutet die Anzeige "PRTCT" auf dem Subwoofer?

Die Anzeige "PRTCT" weist auf einen Überhitzungsschutz hin. Schalten Sie das System sofort aus, ziehen Sie das Netzkabel, überprüfen Sie, ob die Lüftungsschlitze nicht blockiert sind, und warten Sie einige Minuten, bevor Sie es wieder anschließen und einschalten. Wenn das Problem bestehen bleibt, wenden Sie sich an den Sony-Kundendienst.

BEDIENUNGSANLEITUNG HTRT4 SONY

Bedienungsanleitung DE

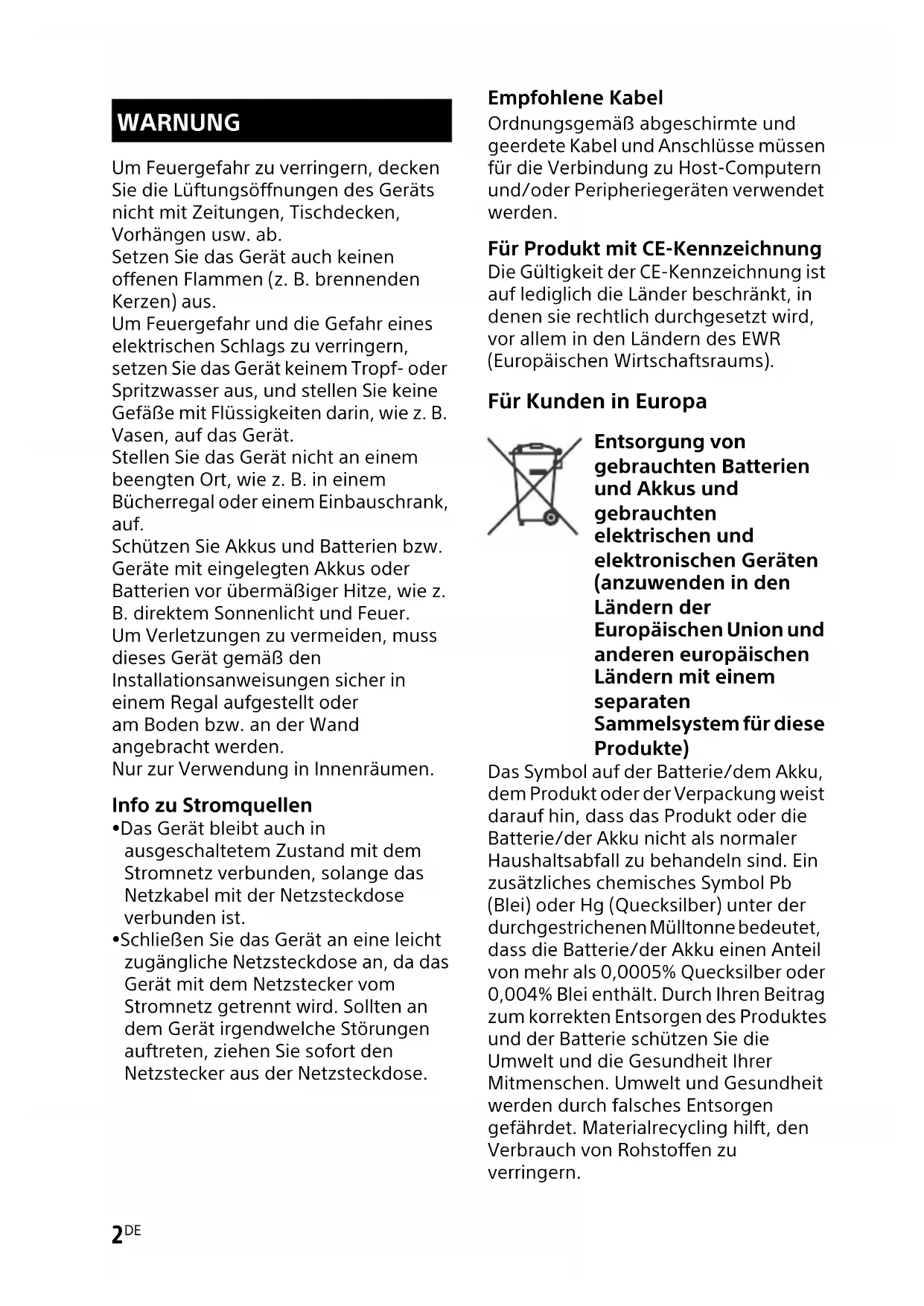

Um Feuergefahr zu verringn,decken Sie die Luftungsöffnungen des Gerats nicht mit Zeitungen,Tischdecken, Vorhängen usw.ab.

Setzen Sie das Gerät auch keinen offenen Flammen (z. B. brennenden Kerzen) aus.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, setzen Sie das Gerät keinem Tropf- oder Spritzwasser aus, und stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Stellen Sie das Gerät nicht an einem beengten Ort, wie z. B. in einem Bucherregal oder einem Einbauschrank, auf.

Schützen Sie Akkus und Batterien bzw. Geräte mit eingelegten Akkus oder Batterien vor übermöiger Hitze, wie z. B. direktem Sonnenlicht und Feuer. Um Verletzungen zu vermeiden, muss diesen Gerät gemäß den Installationsanweisungen sichere in einem Regal aufgestellt oder am Boden bzw. an der Wand angebracht werden.

Nur zur Verwendung in Innenräumen.

Info zu Stromquellen

Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
- Schlieben Sie das Gerät an eine leicht zugängliche Netzsteckdose an, da das Gerät mit dem Netzstecker vom Stromnetz getrennt wird. Sollten an dem Gerät irgendwelche Störungen auftreten, ziehen Sie sofort den Netzstecker aus der Netzsteckdose.

Empfohlene Kabel

Ordnungsgemäß abgeschirmte und geerdete Kabel und Anschlüsse müssen für die Verbindung zu Host-Computern und/oder Peripheriegeräten verwendet werden.

Für Produkt mit CE-Kennzeichnung Die Gültigkeit der CE-Kennzeichnung ist auf ledigious die Länder beschrankt, in denen sierechtlich durchgesetzt wird, vor allem in den Ländern des EWR (Europäischen Wirtschaftsrums).

Für Kunden in Europa

Entsorgung von
gebrauchten Batterien
und Akkus und
gebrauchten
elektrischen und
elektronischen Geräten
(anzuwenden in den
Ländern der
Europäischen Union und
anderen europäischen
Ländern mit einem
separaten
Sammelsystem für diese
Produkte)

Das Symbol auf der Batterie/dem Akku, dem Produkt oder der Verpackung weist darauf auf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthalt. Durch ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgengefrhdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterieitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling这些东西 Produktors oder der Batterie erhalten Sie von ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien:itte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sieitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.

Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sieitte den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. Für Kundendienst

oder Garantieangelegenheiten wenden Sie sichitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen.

Hiermit erklart Sony Corp., dass these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen der Richtlinie 1999/5/EG befindet. Weitere Informationen erhältlich unter: http://www.compliance.sony.de/

CE

Dieses Home Theatre System wurde zur Tonwiedergabe von angeschlossenen Geräten und zum Musik-Streaming von einem NFC-kompatiblen Mobilgerät oder einem BLUETOOTH-Gerät entwickelt.

Dieses Gerät wurde getestet, und es wurde hereausgefunden, dass es bei Verwendung eines Verbindungskabels, das kürzer als 3 Meter ist, die in der EMV-Vorschrift festgelegten Grenzwerte erhalten.

Urheberrechte und Markenzeichen

(Nur HT-RT4)

Dieses System ist mit Dolby Digital und dem Digital Surround System DTS* ausgestattet. (Nur HT-RT40)

Dieses System ist mit Dolby* Digital ausgestattet.

• In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Informationen über DTS-Patente finden Sie unter http://patents.dts.com. In Lizenz von DTS Licensing Limited gefertigt. DTS, das zugehörige Symbol sowie die Kombination aus DTS und dem zugehörigen Symbol sind eingetragene Marken und DTS Digital Surround ist eine Marke von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

• Der Schriftzug und die Logos von BLUETOOTH® sind eingetragene Marken und Eigentum von Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt unter Lizenz. Andere Marken und Markennamen sind Eigentum der jeweiligen Rechteinhaber.
• Dieses System ist mit High-Definition Multimedia Interface (HDMI™)-Technologie ausgestattet. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.
• N-Mark ist eine Marke oder eingetragene Marke von NFC Forum, Inc. in den USA und in anderen Ländern.
  -AndroidTMist eine Marke von Google Inc.
• Google Play ist eine Marke von Google Inc.
  MPEG Layer-3 Audio-Kodierungstechnologie und Patente wurden von Fraunhofer IIS und Thomson lizenziert.

• Windows Media ist eine eingetragene Marke oder Marke der Microsoft Corporation in den USA und/oder in anderen Ländern.

• Dieses Produkt ist durch bestimmte geistige Eigentumsrechte der Microsoft Corporation geschützt. Die Verwendung oder Distribution dieser Technologie außerhalb these Produkttes ohne Lizens von Microsoft oder eines bevollmächtigten Microsoft-Tochterunternehmens ist untersagt.

• "BRAVIA" ist eine Marke der Sony Corporation.
• ClearAudio+ " ist eine Marke der Sony Corporation.
  PlayStation"ist eine eingetragene Marke von Sony Computer Entertainment Inc.
• Apple, das Apple-Logo, iPhone, iPod, iPod touch und Retina sind in den USA und in anderen Ländern ein eingetragenes Markenzeichen von Apple Inc. App Store ist ein Dienstleistungszeichen von Apple Inc.

"Made for iPod" und "Made for iPhone" bedetet, dass elektronisches Zubehör speziell für den Anschluss an einen iPod bzw. ein iPhone konzipiert und vom Entwickler entsprechend den Leistungsstandards von Apple getestet wurde. Apple übernimmt keine Garantie für die Funktionfähigkeit these Geräts bzw. der Einhaltung von Sicherheitsstandards.itte beachten Sie, dass die Verwendung these Subehör mit einem iPod oder iPhone die Qualität der Funkverbindung beeinträchtigen kann.

Kcompatible iPhone/ iPod-Modelle

Mit diesen Gerät sind folgende iPhone/iPod-Modelle kompatibel. Aktualisieren Sie ihren iPhone bzw. Ihr iPod mit der neuesten Software, bevor Sieihn/es mit diesen System verwenden.

Die BLUETOOTH-Technologie Funktioniert zusammen mit:

iPhone 7 Plus
iPhone7
iPhone SE
iPhone 6s Plus
iPhone 6s
iPhone 6 Plus
iPhone 6
iPhone 5s
iPhone 5c
iPhone5
- iPod touch (6. Generation)
- iPod touch (5. Generation)

(Nur HT-RT40)

DIESES PRODUKT IST GEMÄSS DER PATENTPORTFOLIO-LIZENZ MPEG-4 VISUAL FÜR DIE PERSONLICHE, NICTGEWERBLICHE NUTZUNG DURCH VERBRAucher FÜR DIE FOLGENDEN ZWECKE LIZENZIERT:

(i) ENCODIERUNG VON VIDEO GEMÄSS DEM MPEG-4 VISUAL-STANDARD ("MPEG-4VIDEO")

UND/ODER

(ii) DECODIERUNG VON MPEG-4-VIDEO, DAS EIN VERBRAUCHER FÜR PERSONLICHE, NICH-TGWERBLICHE TATIGKEITEN ENCODIERT HAT UND/ODER VON EINEM AUTORISIERTEM MPEG-4-VIDEO-ANBIETER BEZOGEN WURDE.

FÜR ANDERE ZWECKE WIRD KEINE LIZENZ ERTEILT ODER IMPLIZIERT. WEITERERE INFORMATIONEN, EINSCHLIESSLICH ZU WERBE-, INTERNEN UND KOMMERZIELLEN VERWENDUNGSZWECKEN SOWIE ZU LIZENZIERUNGEN ERHALTEN SIE VON MPEG LA, L.L.C. HTTP://WWW.MPEGLA.COM

• Alle anderen Marken sind Eigentum der jeweiligen Rechteinhaber.

• Andere System- und Produktnamem sind in der Regel Marken oder eingetragene Marken der jeweiligen Hersteller. In this document werden Marken nicht mit ^M und gekennzeichnet.

Über die vorliegende Bedienungsanleitung

Die Anweisungen in dieser Bedienungsanleitung beschreiben die Bedienelemente der Fernbedienung. Sie können auch die Bedienelemente am Subwoofer verwenden, wenn sie gleiche oder ähnliche Bezeichnungen wie diejenigen an der Fernbedienung aufweisen.
- Manche Abbildungen werden als Konzeptzeichnungen dargestellt und können sich von den tatsächlichen Produkten unterscheiden.
Die Standardeinstellung ist unterstrichen.
- In doppelten Anführungszeichen (_n - - ) angegebenen Texte erscheinen im Display des vorderen Bedienfelds.

Inhaltsverzeichnis

Uber die vorliegende

Bedienungsanleitung 5

Hinweise zu Teilen und

Bedienelementen 7

Installieren des Systems

Grundlegende

Anschlüsse und

Vorbereitung

Einführungs

anleitung

(separates

Dokument)

AnbringendesBar-Lautsprechers

und des

Surroundlautspechers an

einer Wand 10

Bedienung des Systems über

dieFernbedienung 12

Horen des Klangs

Horen von Ton von den

angeschlossenen

Geräten 12

Horen von Musik von einem

USB-Gerat 12

Regelung des Klangs

Genießen von

Klangeffekten 14

Einstellen der Subwoofer

Lautstärke 15

BLUETOOTH Funktionen

Horen von Musik von einem

BLUETOOTH-Gerat 16

Steuern des Systems mit einem

Smartphone oder Tablet

Verwendend der Setup

Anzeige 20

Andere Funktionen

Verwendend der Funktion

Steuerung fur HDMI 23

Verwendung der „BRAVIA"

Sync-Funktion 24

Stromsparen im Standby

Modus 25

Zusätzliche Informationen

Vorsichtsmaßnahmen 26

Störungsbehebung 27

Abspielbare Dateitypen 33

Unterstutzte Audioformate 33

Technische Daten 33

Uber BLUETOOTH-

Kommunikation 35

Hinweise zu Teilen und Bedienelementen

Nahere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Subwoofer

1 (Strom)-Touchkey

Schaltet Sie das System ein, oder wechselts in den Standby-Modus.

2 INPUT-Touchkey
Wählt das gewünschte Gerät.
PAIRING-Touchkey (Seite 16)
4 VOL (Lautstärke) +/- Touchkey

5 (N-Mark) (Seite 17)

Wenn Sie die NFC-Funktion verwenden, platzieren Sie Ihr NFC-kompatibles Mobilgerät in der Nähe der Markierung.

6 Fernbedienungssensor (Seite 12)
7 Display des vorderen Bedienfelds (Seite 12)
8 (USB)-Buchse (Seite 13)

9 BLUETOOTH-Anzeige (blau)

• Blinkt Schnell: Beim BLUETOOTH Pairing
• Blinkt: BLUETOOTH-Verbindung wird versucht
  Leuchtet auf: BLUETOOTH-Verbindung wurde hergestellt

Uber die Touchkeys

Die Touchkeys arbeiten, wenn Sie sie leicht berühren. Berühren Sie nicht stark daraufuf.

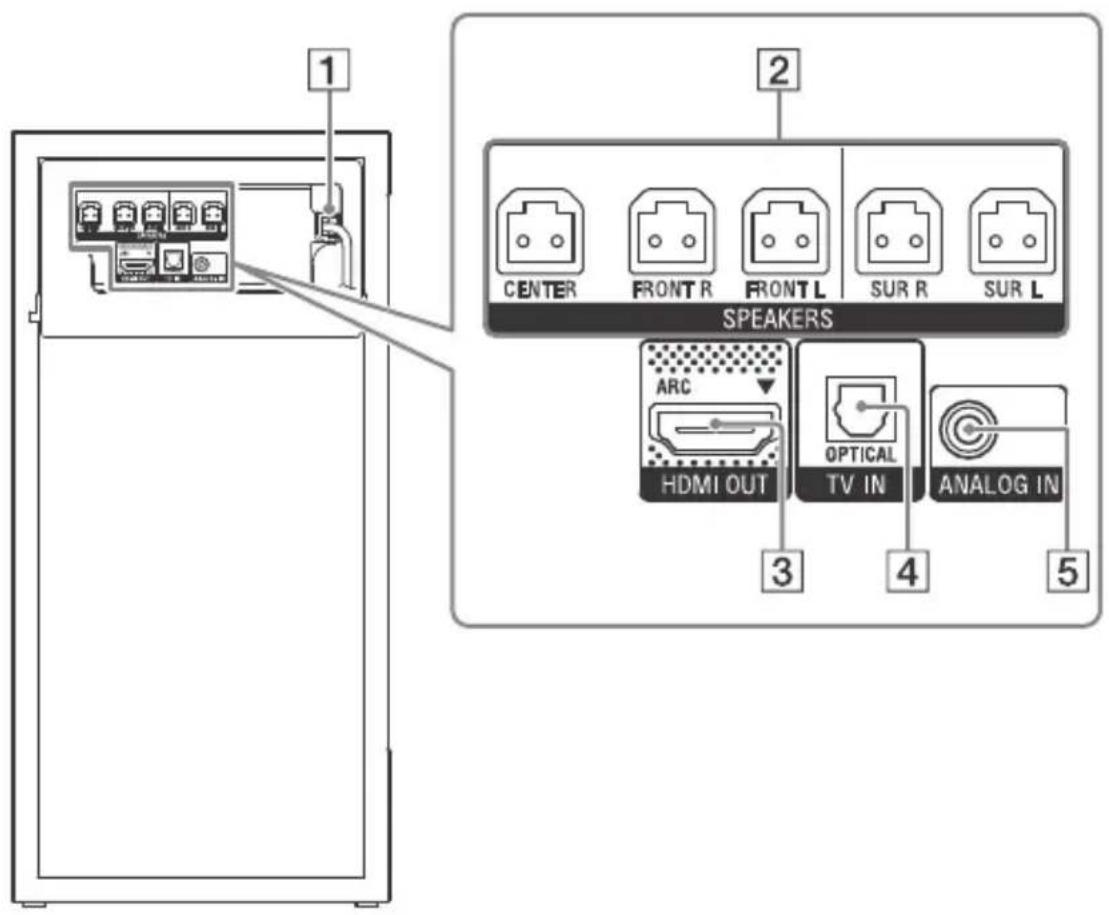

Rückseite

1 Netzkabel
2 Buchsen SPEAKERS
3 Buchse HDMI OUT (ARC)

4 Buchse TV IN (OPTICAL)
5 Buchse ANALOG IN

Fernbedienung

1 INPUT (Seite 12)
2 (Strom)

Schaltet Sie das System ein, oder wechselts in den Standby-Modus.

3 DIMMER

Pass die Helligkeit im Display des vorderen Bedienfelds an.

"BRIGHT" "DARK" "OFF"

• Das Display des vorderen Bedienfelds wird ausgeschaltet, wenn "OFF" gewählt ist.

Schaltet automatisch ein, wenn Sie das System bedieren und schaltet erneut aus, wenn das System mehrere Sekunden lang nicht bedient wird. In manchen Fällen kann aber das Display des vorderen Bedienfelds nicht ausschalten. In thisem Fall ist die Helligkeit des Display des vorderen Bedienfelds gleich wie „DARK".

4 MENU

Schaltet das Menu im Display des vorderen Bedienfelds ein/aus.

Wählt die Menüposten.

ENTER

Gibt die Auswahl ein.

BACK

Schaltet zur vorhergehenden Anzeige zurück. Stoppt die USB-Wiedergabe.

5 (Lautstärke) +^* / -

Regelt die Lautstärke.

SW (Subwoofer-Lautstärke) +/- (Seite 15)
7 (Stummschaltung)

Schaltet den Ton vorübergehend aus.

8 CLEARAUDIO+ (Seite 14)

Wählt automatisch die geeignete Klangeinstellung für die Tonquelle.

9 SOUND FIELD (Seite 14)
10 VOICE (Seite 15)

11 ^* (Wiedergabe/Pause)

Spiel ab, pausiert die Wiedergabe oder setzen sie fort.

12 NIGHT (Seite 15)
13 I/（vorherigen/nachsten/rückspulen/vorspulen)

Drucken, um den/die vorherigen/nachsten Titel oder Datei zu wahlen.

Gedrück halten, um vorwarts oder ruckwarts zuuchen.

• Die Tasten + und sind mit einem fuhlbaren Punkt ausgestattet.

Verwenden Sie dies als Richtlinie bei der Bedienung.

Installieren des Systems

Grundlegende Anschlüsse und Vorbereitung

Siehe Einführungsanleitung (separates Dokument).

Anbringen des BarLautsprechers und des Surroundlautsprechers an einer Wand

Sie können den Bar-Lautsprecher und den Surroundlautsprecher an einer Wand anbringen.

Hinweis

• Legen Sie Schrauben (nicht mitgeliefert) bereit, die für das Wandmaterial und die Wandstarke geeignet sind. Da Gipskartonwändeyerschwach sind, bringen Sie die Schrauben fest im Wandträger an. Montieren Sie die Laufsprecher an einer senkrechten und ebenen Wand, wo eine Verständlung vorhanden ist.
• Lassen Sie die Installation immer von einem Sony-Fachhändler oder befgten Fachleuten ausführren und achten Sie besonders auf Sicherheit bei der Installation.
• Sony haftet nicht für Unfälle oder Schäden, die durch unsachgemäß Installation, unzureichende Wandstarke, unvorschriftsmäßige Verschraubungen oder Naturkatastrophen usw. verursacht wurden.

1 Legen Sie Schrauben (nicht mitgeliefert) bereit, die für die Löcher an der Rückseite des Bar-Lautsprechers oder der Surroundlautsprecher geeignet sind.

Loch and der Rückseite der Laufsprecher

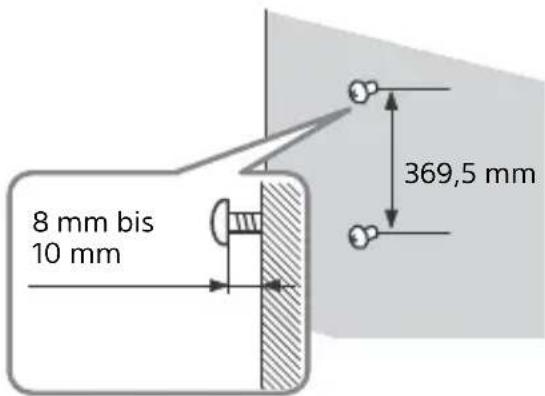

2 Befestigen Sie die Schrauben in der Wand.

Die Schraube soll Herausragen, wie in der Abbildung gezeigt.

Für den Bar-Lautsprecher

Für die Surroundlautsprecher

3 Hangen Sie den Bar-Lautsprecher oder die Surroundlautsprecher an den Schrauben auf.

Richten Sie die Löcher an der Rückseite der Laufsprecher mit den Schrauben aus.

Für den Bar-Lautsprecher

Hängen Sie den Bar-Laufsprecher an den beiden Schrauben auf.

Für die Surroundlautsprecher

Hängen Sie den

Surroundloutsprecher an den beiden Schrauben auf.

Bedienung des Systems über die Fernbedienung

Richten Sie die Fernbedienung auf den Fernbedienungssensor des Subwooferrs aus.

Hören des Klangs

Hören von Ton von den angeschlossenen Geräten

Drucken Sie mehrmals INPUT.

Wenn Sie einmal auf INPUT drucken, erscheint das aktuelle Gerät im Display des vorderen Bedienfelds. Mit jedem Tastendruck auf INPUT wechselt die Geräte-Anzeige zyklisch wie folgt.

$$ , T V ^ {\prime \prime} \rightarrow , A N A L O G ^ {\prime \prime} \rightarrow , B T ^ {\prime \prime} \rightarrow , U S B ^ {\prime \prime} $$

TV"

Fernsehgerat, das an die TV IN (OPTICAL)- Buchse angeschlossen ist
- Mit der Audiorückkanal (ARC)- Funktion kompatibles Fernsehgerät, das an die HDMI OUT (ARC)-Buchse angeschlossen ist

"ANALOG"

Gerat (Digital-Medien-Player usw.), das an die ANALOG IN-Buchse angeschlossen ist

"BT"

BLUETOOTH-Gerät, das A2DP Unterstützung (Seite 16)

"USB"

USB-Gerat, das an den (USB)-Buchse angeschlossen ist (Seite 13)

Hören von Musik von einem USB-Gerät

Hinweis

Zum Betrachten der USB-Inhaltsliste auf dem Bildschirm des Fernsehgerät stellen Sie sicher, dass Sie das System über ein HDMI-Kabel an das Fernsehgerät angeschlossen haben.
Schalten Sie den Eingang am Fernsehgerät auf den Eingang um, an dem der Subwoofer angeschlossen ist.

Sie können Music-/Video* dateien abspielen, die auf einem angeschlossenen USB-Gerat gespeichert sind.

Für abspielbare Dateitypen siehe "Abspielbare Dateitypen" (Seite 33).

*NurHT-RT40.

1 Verbinden Sie das USB-Gerät mit der Buchse (USB).

Lesen Sie vor dem Anschlieben die Bedienungsanleitung des USB-Geräts.

2 Drücken Sie mehrmals INPUT um "USB" auszuwahlen.

Die USB-Inhaltsliste erscheint auf dem Fernsehschirm.

3 Drücken Sie /um den gewünschten Inhalt auszuwahlen, und drücken Sie dann die ENTER-Taste.

Der gewählte Inhalt wird abgespielt.

4 Stellen Sie „REPT" in „USB >“ (Seite 22), um den gewünschten Wiedergabemodus auszuwahlen.

5 Regeln Sie die Lautstärke.

• Drucken Sie + / - , um die System-Lautstärke einzustellen.
• Drücken Sie SW + / - , um die Subwoofer-Lautstärke einzustellen.

Sonstige Operationen

Aufgabe Vorgehensweise
Stoppen Sie die Wiedergabe	Drücken Sie BACK
Pausieren Sie die Wiedergabe oder setzen Sie sie fort	Drücken Sie ▲■
Wählen Sie den vorherigen bzw.{nachsten Titel	Drücken Sie ↓/ ▲■
Suchen Sie rückwärts oder vorwärts (Rücklauf/schneller Vorlauf)	Halten Sie ↓/ ▲■

Hinweis

Entfernen Sie nicht das USB-Gerät während des Betriebs. Um Datenbeschädigungen oder Beschädigungen des USB-Geräts zu vermeiden, schalten Sie erst das System aus, bevor Sie das USB-Gerät anschließen oder trennen.

Information über das USB-Gerät auf dem Fernsehschirm

① Spielzeit
② Gesamtspieldauer
③ Bitrate
④ Wiedergabestatus
(5) Rückspulen/Vorspulen-Geschwindigkeit
⑥ Wiederholwiedergabe-Status
⑦ Index gewähler Dateien/Alle Dateien im Ordner

Hinweis

Je nach der Wiedergabequelle werden eine Informationen möglicherweise nicht angezeigt.
Abhängig vom Wiedergabemodus kann unterscheidliche Information angezeigt werden.

Regelung des Klangs

Genießen von Klangeffekten

Sie konnen leicht vorprogrammierte Klangeffekte genießen, die an verschiedene Arten von Tonquellen angeschlossen sind.

Auswahlen des Schallfeldes (SOUND FIELD)

Drücken Sie SOUND FIELD wiederholt, bis das gewünschte Schallfeld im Display des vorderen Bedienfelds erscheint.

"CLEARAUDIO+."
Sie können den Ton mit dem Sony-empfohlenen Schallfeld genießen. Das Schallfeld wird automatische entsprechend dem Wiedergabe-Inhalt und der Funktion optimiert.

MOVIE" Klangeeffekte sind für这部电影 optimiert. Diese Modus repliziert die Dichte und reiche Raumwirkung des Klangs.

"MUSIC" Klangeffekte sind für Musik optimiert.

"SPORTS"Commentare sind klar, Applaus wird als Surroundklang gehort, und Tone sind realistisch.

"GAME" Töne sind kraftvoll und realistisch, geeignet für Videospiele.

"STANDARD" Ton der jeder Quelle entspricht.

Tipp

Sie können auch CLEARAUDIO+ drucken, um „CLEARAUDIO+“ zu wahlen.

Verwendung der Nachtmodus-Funktion (NIGHT)

These Funktion ist nützlich, um z.B.
Spielfilme spät in der Nacht zu sehen.
Sie können Sie die Dialoge auch beigeringer Lautstärke klar horen.

Drucken Sie NIGHT, um „N.ON" zu wahlen.

Um den Nachtmodus-Funktion zu deaktivieren, drucken Sie NIGHT, um "N.OFF" zu wahlen.

Verwenden der Funktion Clear Voice (VOICE)

These Funktion hilft, Dialoge deutlicher zu machen.

Drucken Sie mehrmals VOICE.

UP OFF": Die Funktion Clear Voice ist ausgeschaltet.
UP 1": Sprache wird angehoben.
UP 2^ Sprache wird angehoben, um alteren Personen das Horen zu erleichtern.

Einstellen der Subwoofer-Lautstärke

Der Subwoofer ist für Wiedergabe von Bässen oder niederfreiement Ton gedacht.

Drucken Sie SW + / - , um die Subwoofer-Lautstärke einzustellen.

Hinweis

Wenn die Eingangsquelle keinen große Anteil von Basslängen hat, wie bei Fernsehprogrammen, kann der Ton vom Subwoofer schwer zu horen sein.

BLUETOOTH Funktionen

Hören von Musik von einem BLUETOOTH-Gerät

Pairing dieses Systems mit einem BLUETOOTH-Gerät

Pairing ist ein Vorgang, bei dem sich BLUETOOTH-Geräte vorab miteinander registrierten. Nachdem ein Pairing-Vorgang einmal ausgeführrt wurde, muss er nicht nochmals durchgeführt werden.

Wenn es sich bei Ihr gemäß um ein mit NFC kompatibles Mobilgeräthandelt, ist das manuelle Pairing-Verfahren nicht erforderlich. (Siehe „Verbinden mit einem Mobilgerät über One-touch-Funktion (NFC)" Seite 17)

1 Positionieren Sie das BLUETOOTH-Gerät innerhalb von 1 Meter vom Subwoofer.
2 Berühren Sie PARGING am Subwoofer.

Das System wechsel in den Pairing-Modus. Die BLUETOOTH-Anzeige (blau) am Subwoofer blinkt schnell.

3 Schalten Sie die BLUETOOTH-Funktion auf dem BLUETOOTH-Gerät ein,uchen Sie Geräte und wahlen Sie „HT-RT4" oder "HT-RT40".

Wennein Passschlussel erforderlich ist,geben Sie ^ 一 0 0 0 0 ^ 一 ein.

Fuhren Sie diesen Schritt innerhalb von 5 Minuten aus, andernfalls wird der Pairing-Modus abgebrochen.

4 Stellen Sie sicher, dass die BLUETOOTH-Anzeige (blau) am Subwoofer aufleuchtet.

Die Verbindung wurde hergestellt.

Hinweis

• Der Passschlüssel kann auch „Passcode“, „PIN-Code“, „PIN-Nummer“ oder „Password“ genannt werden.
• Sie können ein Pairing von bis zu 10 BLUETOOTH-Geräten vornehmen. Wirde ein Pairing eines 11. BLUETOOTH-Geräts vorgenommen, wird das älste verbundene Gerät durch das neue Gerät ersetzt.

Hören von Musik von dem gekoppelten Gerät

1 Schalten Sie die BLUETOOTH-Funktion am gekoppelten BLUETOOTH-Gerät ein.
2 Drücken Sie mehrmals INPUT um "BT" auszuwahlen.

Das System stellt automatisch erneut die Verbindung zu dem zuletzt angeschlossenen BLUETOOTH-Gerät wieder her. Wenn die BLUETOOTH-Verbindung hergestellt ist, leuchtet die BLUETOOTH-Anzeige (blau) am Subwoofer auf.

3 Starten Sie die Wiedergabe auf dem BLUETOOTH-Gerät.

4 Regeln Sie die Lautstärke.

Regeln Sie die Lautstärke des BLUETOOTH-Geräts.
- Drucken Sie + / - , um die System-Lautstärke einzustellen.
- Drücken Sie SW + / - , um die Subwoofer-Lautstärke einzustellen.

Hinweis

• Wenn das System und das BLUETOOTH-Gerät verbunden sind, können Sie die Wiedergabe steuern, indem Sie und drucken.
• Sie können eine Verbindung zum System von einem gekoppelten BLUETOOTH-Gerät herstellen, auch wenn das System im Standby-Modus ist, auch wenn Sie "BTSTB" auf "ON" stellen (Seite 22).
  Die Audiowiedergabe auf thism System kann gegenüber der vom BLUETOOTH-Gerat verzogert sein; dies liegt an den Eigenschaften der BLUETOOTH drahtlosen Technologie.

Tipp

Sie können Codec AAC vom BLUETOOTH-Gerät aktivieren oder deaktivieren (Seite 22).

So trennen Sie das BLUETOOTH-Gerät

Führn Sie einen der folgenden Punkte aus.

• Berühren Sie PAIRING am Subwoofer erneut.
• Deaktivieren Sie die BLUETOOTH-Funktion des BLUETOOTH-Geräts.
• Schalten Sie das System oder das BLUETOOTH-Gerät aus.

Verbinden mit einem Mobilgerät über One-touch-Funktion (NFC)

NFC (Near Field Communication) ist eine Technologie, die eine drahtlose Nahbereichskommunikation zwischen verschiedenen Geräten ermöglich. Indem Sie ein NFC-kompatibles Mobilgerät wie ein Smartphone oder Tablet in der Höhe der N-Markierung auf dem Subwoofer halten, wird das System automatisch eingeschaltet, dann werden Pairing und Herstellen der BLUETOOTH-Verbindung automatisch durchgeführt.

Kompatible Mobilgeräte

Mobilgeräte mit einer eingebauten NFC-Funktion (Betriebssystem: Android 2.3.3 oder höher, außer Android 3.x)

Hinweis

• Das System kann nur ein NFC-kompatibles Mobilgerät zur Zeit erkennen und die Verbindung dazu herstellen. Wenn Sie versuchen, ein anderes NFC-kompatibles Mobilgerät an das System anzuschreiben, wird das momentan angeschlossene NFC-kompatibles Mobilgerät getrennt.
  Je nach Ihrem Mobilgerät kann es erforderlich sein, die folgenden Elemente auf Ihrem Mobilgerät im Voraus einzustellen.

• Schalten Sie die NFC-Funktion ein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Mobilgeräts.

• Wenn Ihr Mobilgerät mit einer alteren Betriebssystem-Version als Android 4.1.x arbeitet, laden Sie die Anwendung „NFC Easy Connect" herunter und starten Sie diese. „NFC Easy Connect" ist eine kostenlose Anwendung für Android Mobilgeräte, die bei Google Play™ erhältlich ist. (Die Anwendung ist möglicherweise in einigen Ländern/Regionen nicht verfügbar.)

1 Halten Sie das Mobilgerät nahe an die N-Markierung am Subwoofer, bis das Mobilgerät vibriert.

Folgen Sie den

Bildschirmanweisungen auf dem Mobilgerät, und führen Sie das Verfahren für die BLUETOOTH-Verbindung aus.

Wenn die BLUETOOTH-Verbindung hergestellt ist, leuchtet die BLUETOOTH-Anzeige (blau) am Subwoofer auf.

2 Starten Sie die Wiedergabe einer Audioquelle auf dem Mobilgerät.

Einzelheiten zu

Wiedergabevorgangen finden Sie in der Bedienungsanleitung Ihres Mobilgerats.

3 Regeln Sie die Lautstärke.

Regeln Sie die Lautstärke des BLUETOOTH-Geräts.
- Drucken Sie + / - , um die System-Lautstärke einzustellen.
- Drücken Sie SW + / - , um die Subwoofer-Lautstärke einzustellen.

Tipp

Wenn das Pairing und die BLUETOOTH-Verbindung fehlschlagen, führen Sie folgende Schritte aus.

• Halten Sie das Mobilgerät erneut nahe an die N-Mark am Subwoofer.

• Entfernen Sie die Schutzhülle vom Mobilgerät, wenn Sie eine handelsübliche Mobilgerät-Schutzhülle verwenden.

• Starten Sie die „NFC Easy Connect“-Anwendung neu.

Zum Stopen der Wiedergabemit One-touch-Funktion

Halten Sie das Mobilgerät erneut nahe an die N-Mark am Subwoofer.

Steuern des Systems mit einem Smartphone oder Tablet (Sony | Music Center)

Sony | Music Center ist eine Anwendung zur Steuerung kompatibler Audiogeräte von Sony mit Mobilgerätenn wie einem Smartphone oder Tablet.

Einzelheiten über Sony | Music Center
finden Sie unter dem folgendem URL.
http://www.sony.net/smcqa/

Sony | Music Center erlaubt Ihnen:

• Musik nahtlos zu Hause genießen.
• Häufig verwendete Einstellungen zuändern, den Eingang des Systems zu wahlen und die Lautstärke anzupassen.
• auf einem Smartphone gespeicherte Musik mit dem System zuGENIeBen.
• Music visuell mit ihrer Smartphone-Display zuGENIeBen.

Hinweis

• Sony | Music Center verwendet die BLUETOOTH-Funktion des Systems.
• Was Sie mit Sony | Music Center steuern können, ist je nach dem verbundenen Gerät unterschiedlich. Änderungen an den Spezifikationen und der Auslegung der Anwendung bleiben vorbehalten.

Verwendung von Sony | Music Center

1 Laden Sie die kostenlose Sony | Music Center App auf das Mobilgerät herunter.
2 Verbinden Sie das System und das Mobilgerät über die BLUETOOTH-Verbindung (Seite 16).
3 Starten Sie Sony | Music Center.
4 Führn Sie Bedienung entsprechend dem Sony | Music Center -Bildschirm aus.

Hinweis

Verwenden Sie die neueste Version von Sony | Music Center.

Verwenden der Setup-Anzeige

Sie konnen die folgenden Elemente mit dem Menu einstellen.

Ohre Einstellungen werden bewahrt, auch wenn Sie das Netzkabel abtrennen.

1 Drücken Sie MENU, um das Menu im Display des vorderen Bedienfelds einzuschalten.
2 Drücken Sie BACK/+/+/ENTER wiederholt, um das Element zu wahren und drücken Sie ENTER, um die gewünschte Einstellung zu wahren.
3 Drücken Sie MENU, um das Menu auszuschalten.

Menüliste

Die Vorgabeeinstellungen sind unterstrichen. Sie können je nach Gebiet unterschiedlich sein.

Menüposten Funktion
„LVL >“ (Pegel)	„SUR.L“/„SUR.R“ (Pegel des linken/rechten Surround-loutsprechers)	„0.0“: Passt den Klangpegel der Surroundlautsprecher von -6,0 dB bis +6,0 dB an (in Schritten von 0,5 dB). Hinweis Vergewissern Sie sich, dass „TTONE“ für leichte Anpassung auf „ON“ gestellt ist.
	„ATT“ (Dämpfungsein-stellungen – Analog)	Verzerrungen können auftreten, wenn Sie ein an die ANALOG IN-Buchse angeschlossenes Gerät horen. Sie konnen Verzerrung vermeiden, indem Sie den maximalen Eingangspegel des Systems begrenzen. ·“ON”: Dämpft den Eingangspegel. Der Ausgangspegel wird bei dieser Einstellung verringert. ·“OFF”: Normaler Eingangspegel.
	„DRC“ (Dynamikbereich-Steuierung)	Nutzlich, um Spielfilme bei niedriger Lautstärke zu genießen. DRC gilt für Dolby Digital Quellen. ·“ON”: Komprimiert Ton entsprechend den Informationen im Inhalt. ·“OFF”: Ton ist nicht komprimiert.
	„TTONE“ (Testton)	·“ON”: Der Testton wird der Reihe nach von jedem Laufsprecher ausgegeben. ·“OFF”: Schaltet den Testton aus.
"SPK >"(Lautsprecher)	"PLACE"(Lautsprecherauf-stellung)	"STDRD": Wahlen Sie diese Einstellung, wenn Sie den Bar-Lautsprecher und die Surroundlautsprecher in Standardposition aufstellen. "FRONT": Wahlen Sie diese Einstellung, wenn Sie den Bar-Lautsprecher und die Surroundlautsprecher vorne aufstellen.
	"SUR.L"/", "SUR.R"(Entfernung des linken/rechten Surroundlaut-sprechers)	"3.0M": Passt den Abstand von der Sitzposition zu den Surroundlautsprechem von 1,0 Meter bis 6,0 Meter an.
"AUD >"(Audio)	"DUAL"(Dual Mono)	Sie können Multiplex-Sendeton genießen, wenn das System ein Dolby Digital Multiplex-Sendesignal empfängt. "M/S": Gemischter Ton von sowohl Haupt- als auch Nebensprache wird ausgegeben. "MAIN": Der Ton der Hauptsprache wird ausgegeben. "SUB": Der Ton der Nebensprache wird ausgegeben.
	"TV AU"(Fernsehton)	"AUTO": Wahlen Sie diese Einstellung, wenn das System an eine HDMI (ARC) Buchse eines Fernsehgerät über ein HDMI-Kabel angeschlossen ist. "OPT": Wahlen Sie diese Einstellung, wenn das System an ein Fernsehgerät über das optische Digitalkabel angeschlossen ist.
	"EFCT"(Klangeffekt)	"ON": Der Ton des gewährten Schallfelds wird abgespielt. Es wird empfohlen, diese Einstellung zu verwenden. "OFF": Die Eingangssquelle ist für 2 Kanä abgemischt.
	"STRM"(Stream)	Zeigt die aktuelle Audiostream-Information. Siehe Seite 33 bezüglich der Unterstützungen Audioformate.
"HDMI>","CTRL"	(Steuerung für HDMI)	"ON": Die Funktion Steuerung für HDMI ist aktiviert. Mit HDMI-Kabel verbundene Geräte können sich gegenseitig steuern. "OFF": Aus.
	"TVSTB"(Standby mit Fernsehgerät gekoppelt)	These Funktion ist verfügbar, wenn Sie „CTRL" auf „ON" stellen. "AUTO": Wenn der Eingang des Systems „TV" ist, schaltet das System automatisch aus, wenn Sie das Fernsehgerät aussalten. "ON": Das System schaltet automatisch aus, wenn Sie das Fernsehgerät aussalten, ungeachtet der Eingabe. "OFF": Das System schaltet nicht aus, wenn Sie das Fernsehgerät aussalten.
	"COLOR"(HDMI Farbe)	"AUTO": Erkennt automatisch den Typ des externen Geräts und schaltet auf die passende Farbeinstellung um. "YCBCR": Gibt YCBCR-Videosignale aus. "RGB": Gibt RGB-Videosignale aus.
„BT >“ (BLUETOOTH)	„BTAAC“ (BLUETOOTH Weiterführende Audio-Codierung)	Sie konnen einstellen, ob das System AAC über BLUETOOTH verwendet. „ON“: Aktivieren Sie AAC-Codec. „OFF“: Deaktivieren Sie AAC-Codec.
		Hinweis Wenn Sie die „BTAAC“-Einstellung ändern, wenn ein BLUETOOTH-Gerät angeschlossen ist, wird die Codec-Einstellung erst bei der nachsten Verbindung reflektiert.
	„BTSTB“ (BLUETOOTH-Standby)	These Funktion ist verfügbar, wenn das System Pairing-Information hat. Das System im BLUETOOTH-Standby-Modus, auch wenn es ausgeschelt ist. „ON“: BLUETOOTH-Standby-Modus ist aktiviert. „OFF“: BLUETOOTH-Standby-Modus ist deaktiviert.
	„INFO“ (BLUETOOTH-Gerät-Information)	Der erkannte BLUETOOTH-Gerätenome und die Adresse erschreiben im Display des vorderen Bedienfels. „NO DEVICE“ erscheint, wenn das System nicht mit einem BLUETOOTH-Gerät verbunden ist.
„USB >“ „REPT“	(Wiedergabe-modus)	„NONE“: Spielt alle Titel ab. „ONE“: Wiederholt einen Titel. „FLDER“: Wiederholt alle Titel in einem Ordner. „RANDOM“: Wiederholt alle Titel in einem Ordner in zufälliger Reihenfolge. „ALL“: Wiederholt alle Titel.
„SYS >“ (System)	„ASTBY“ (Standbyauto-matik)	„ON“: Schaltet die Auto-Standby-Funktion ein. Wenn Sie das System etwa 20 Minuten lang nicht bedieren, schaltet das System automatisch auf Standby-Modus. „OFF“: Aus.
	„VER“ (Version)	Die Versionsinformation über die aktuellen Firmware erscheint im Display des vorderen Bedienfels.

Andere Funktionen

Verwendend der Funktion Steuerung für HDMI

Durch Anschlieben eines Geräts wie eines Fernsehgeräts oder Blu-ray-DiscPlayer, das mit der Funktion Steuerung für HDMI* mit HDMI-Kabel (High-Speed-HDMI-Kabel, gehört nur in bestimmten Ländern zum Lieferumfang) kompatibel ist, können Sie das Gerät leicht über eine Fernsehgerät-Fernbedienung steuern. Die folgenden Funktionen können mit der Funktion Steuerung für HDMI verwendet werden.

• Systemausschaltung-Funktion
• Systemmaudiosteuerung-Funktion
  Audiorückkanal (ARC)

• One-Touch-Wiedergabe-Funktion

• Steuerung für HDMI ist ein Standard, der von CEC (Consumer Electronics Control) verwendet wird, um HDMI (High-Definition Multimedia Interface) Geräten zu erlauben, sich gegenseitig zu steuern.

Hinweis

These Funktionen konnen mit anderen als von Sony hergestellt den Geräten Funktionieren, aber der richtige Betrieb kann nicht garantiert werden.

Vorbereitung zur Verwendung der Funktion Steuerung für HDMI

Stellen Sie "HDMI> - CTRL" am System auf "ON" (Seite 21). Die Standardeinstellung ist "ON". Aktivieren Sie die Einstellungen der Funktion Steuerung für HDMI für das Fernsehgerät und andere am System angeschlossene Geräte.

Tipp

Wenn Sie die Funktion Steuerung für HDMI ("BRAVIA" Sync) bei Verwendung eines von Sony hergestellen Fernsehgeräts aktivieren, wird die Funktion Steuerung für HDMI des Systems bereits automatisch aktiviert. Wenn die Einstellungen vorgenommen sind, erscheidt "DONE" im Display des vorderen Bedienfels.

Systemausschaltung-Funktion

Wenn Sie das Fernsehgerät
ausschalten, wird das System ebenfalls
automatisch ausgeschelt.
Stellen Sie „HDMI>“ - „TVSTB" am
System auf „ON" oder „AUTO" (Seite 21).
Die Standardeinstellung ist „AUTO".

Systemaudiosteuerung-Funktion

Wenn Sie das System einschalten, während Sie fernsehen, wird der Fernsehton von den Lautsprechnern des Systems ausgegeben. Die Lautstärke des Systems kann mit der Fernbedienung des Fernsehgeräts justiert werden.

Wenn der beim vorherigen Fernsehen der Fernsehton von den Laufsprechern des Systems ausgegeben wurde, schaltet das System automatisch ein, wenn Sie das Fernsehgerät erneut einschalten.

Bedienungen können auch vom Menu des Fernsehgeräts vorgenommen werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

Hinweis

• Ton wird nur vom Fernsehgerät ausgegeben, wenn ein anderer Eingang als "TV" gewählt ist, wenn die Doppelbild-Funktion des Fernsehgeräts verwendet wird. Wenn Sie die Doppelbild-Funktion deaktivieren, wird der Ton vom System ausgegeben.
  Die Zahl für den Lautstärkepegel des Systems wird auf dem Fernsehschirm je nach dem Fernsehgerät angezeigt. Die auf dem Fernsehgerät angezeigte Lautstärkenummer kann von der Nummer auf dem Display des vorderen Bedienfelds abweichen.
• Je nach den Einstellungen am Fernsehgerät kann die Funktion Systemaudiosteuerung möglicherweise nicht verfügbar sein. Einzelheiten hierzufinden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

Audiorückkanal (ARC)

Wenn das System an die HDMI IN-Buchse eines mit Audiorückkanal kompatiblen Fernsehgeräts angeschlossen ist, konnen Sie den Fernsehton von den Laufsprechern des Systems ohne Anschlieben eines optischen Digitalkabels horen. Am System stellen Sie "AUD >" - "TV AU" auf "AUTO" (Seite 21). Die Standardeinstellung ist "AUTO".

Hinweis

Wenn das Fernsehgerät nicht mit dem Audiorückkanal kompatibel ist, muss ein optisches Digitalkabel angeschlossen werden (siehe mitgelieferte Einführungsanleitung).

One-Touch-Wiedergabe-Funktion

Wenn Sie Inhalte auf einem Gerät (Bluray-Disc-Player, „PlayStation®4" usw.) abspielen, das an ein Fernsehgerät angeschlossen ist, werden das System und das Fernsehgerät automatisch eingeschaltet, der Eingang des Systems wird auf den Eingang für das Fernsehgerät umgeschaltet, und Ton wird von den Lautsprechem des Systems ausgegeben.

Hinweis

• Wenn beim vorherigen Fernsehen der Fernsehton von den Lautsprechern des Fernsehgeräts ausgegeben wurde, schaltet das System nicht ein, und Ton und Bild werden vom Fernsehgeber ausgegeben, auch wenn Geräteinhalte abgespielt werden.
• Je nach dem Fernsehgerät kann der Anfang von Inhalten möglicherweise nicht richtig abgespielt werden.

Verwendung der "BRAVIA" Sync-Funktion

Zusätzlich zu der Funktion Steuerung für HDMI konnen Sie auch die folgende Funktion auf Geräten, die mit der "BRAVIA" Sync-Funktion kompatibel sind, verwenden.

• Szenenausswahl-Funktion

Hinweis

These Funktion ist eine Sony-eigene Funktion. These Funktion kann nicht mit anderen als von Sony hergestellten Produkten verwendet werden.

Szenenausswahl-Funktion

Das Schallfeld des Systems wird automatisch entsprechend den Funktionseinstellungen Szenenauswahl oder Klangmodus des Fernsehgerats umgeschaltet. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgerats. Stellen Sie das Schallfeld auf CLEARAUDIO+ (Seite 14).

Hinweise zu den HDMI-Anschlüssen

• Verwenden Sie ein High-Speed-HDMI-Kabel. Bei Verwendung eines Standard-HDMI-Kabel kann 1080p-Inhalt möglichereweise nicht richtig angezeigt werden.
• Verwenden Sie ein HDMI-autorisiertes Kabel.
• Verwenden Sie ein Sony High-Speed-HDMI-Kabel mit dem Kabeltyp-Logo.
  Die Verwendung eines HDMI-DVI-Kabels ist nicht zu empfehlen.
• Überprüfen Sie die Einrichtung des angeschlossenen Gerätes, wenn die Bildqualität schlecht ist oder der Ton von einem über das HDMI-Kabel angeschlossenen Gerät nicht ausgegeben wird.
  Von einer HDMI-Buchse übertragene Audiosignale (Abtastfrequenz, Bitlange usw.) können durch das angeschlossene Gerät unterrückt werden.

• Es kann zu einer Tonunterbrechungkommen, wenn die Abtastfrequenz, die Anzahl der Kanäle der AudioAusgangssignale am Wiedergabegerät umgeschaltitet werden.

• Ist das angeschlossene Gerät nicht mit der Urheberrechtsschutztechnologie (HDCP) kompatibel, besteht die Gefahr, dass die Bild- und/oder Tonsignale von der HDMI OUT-Buchse diesen Systems verzerrt sind oder nicht ausgegeben werden konnen. Prufen Sie in dieser Fall die Spezifikationen des angeschlossenen Geräts.

Stromsparen im Standby-Modus

Prufen Sie, ob die folgenden Einstellungen vorgenommen wurden:

• "CTRL" in "HDMI>ist auf "OFF" gesetzt (Seite 21).
• "BTSTB" in "BT >" ist auf "OFF" gesetzt (Seite 22).

Zusätzliche Informationen

Vorsichtsmaßnahmen

Info zur Sicherheit

• Falls ein Fremdkörper oder Flüssigkeit in das System gelangt, trennen Sie das Netzkabel ab, und setzen Sie das System von Fachpersonal überprüfen, bevor Sie es wieder verwenden.
• Berühren Sie nicht das Netzkabel mit nassen Handen. Andernfalls könnte es zu einem elektrischen Schlag kommt.
• Steigen Sie nicht auf den Bar-Lautsprecher, Subwoofer und auf Surroundlautsprecher, da Sie herunterfallen und sich verletzen können oder Schaden am System verursacht werden können.

Info zu Stromquellen

• Achten Sie vor der Inbetriebnahme des Systems daraufuf, dass die Betriebsspannung der lokalen Stromversorgung entspricht. Die Betriebsspannung ist auf dem Schild an der Rückseite des Subwooferers angegeben.
• Sollte das System über längerere Zeit nicht benutzt werden, trennen Sie es unbedingt von der Netzsteckdose. Ziehen Sie zum Trennen des Netzkabels immer am Stecker, niemals am Kabel selbst.
• Das Netzkabelarf nur von qualifiziertem Kundendienstpersonal ausgetauscht werden.

Info zur Wärmeentwicklung

Das System erwartt sich während des Betriebs, was jeder kein Anzeichen für eine Funktionstörung ist.

Bei längerem Betrieb mit hoher Lautstärke kann sich das System relativ stark erwärmen. Um Verbrennungen vorzubeugen, vermeiden Sie eine Berührung des Systems.

Info zur Aufstellung

• Stellen Sie das System an einem ausreichend belufteten Ort auf, um einen Wärnestau zu vermeiden und die Lebensdauer des Systems zu verlangern.
• Stellen Sie das System nicht in der Höhe von Wärmequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staubniederschlag oder Erschüttungen ausgesetzt ist.
• Stellen Sie den Bar-Lautsprecher, Subwoofer und Surroundlautsprecher nicht auf eine weiche Unterlage (Teppiche, Decken usw.), und stellen Sie nichts hinter die Bar-Lautsprecher, Subwoofoers und Surroundlautsprecher, was die Luftungsöffnungen blockieren und Funktionstörungen verursachen können.
• Wenn das System in Verbindung mit einem Fernsehgerät, Videorecorder oder Kassettendeck verwendet wird, konnten Störgeräusache verursacht und die Bildqualität beeinflusst werden. Stellen Sie in thisum Fall das System weiter von einem Fernsehgerät, Videorecorder oder Kassettendeck entfernt auf.
• Stellen Sie das System möglichst nicht auf eine Oberfläche, die speziell (mit Wachs, Öl, Politur usw.) behandelt wurde, da dies Fleckenbildung oder Verfärbung zur Folge haben können.
• Achten Sie darauf, Verletzungen an den Ecken des Bar-Lautsprechers, Subwooferers und der Surroundlautsprecher zu vermeiden.
• Halten Sie einen Abstand von 3 cm oder mehr unter dem Bar-Lautsprecher und Surroundlautsprechern ein, wenn Sie diese an einer Wand aufhängen.

Info zum Betrieb

Bevor Sie andere Geräte anschließen,
sollten Sie das System unbedingt
ausschalten und vom Stromnetz trennen.

Wenn Farbunregelmäßigkeiten auf einem Fernsehschirm in der Nähe auftreten

Farbunregelmäßigkeiten können weiterhin auf bestimmen Typen von Fernsehgeräten beobachtet werden.

• Wenn Farbunregelmäßigkeiten beobachtet werden...
  Schalten Sie das Fernsehgerät aus und dann nach 15 bis 30 Minuten wieder ein.
• Wenn Farbunregelmäßigkeiten erneut beobachtet werden...
  Stellen Sie das System weiter entfernt vom Fernsehgerät auf.

Info zur Reinigung

Reinigen Sie das System mit einem trockenen weichen Tuch. Verwenden Sie keine Scheuerschwämme, Scheuermittel oder Lösungsmittel wie Alkohol oder Benzin.

Sollte an Ihrem System ein Problem auftreten oder sollen den Sie eine Frage haben, wenden Sie sichitte an Ihren nachsten Sony-Handler.

Zur Handhabung des Subwoofer

Stecken Sie beim Anheiten des Subwooferns nicht ihre Hand in den Schlitz. Der Laufsprechertreiber konnte beschädigt werden. Beim Anheiten halten Sie den Boden des Subwooferns fest.

Störungsbehebung

Wenn Sie beim Gebrauch des Systems eines der folgenden Probleme haben, können Sie versuchen, das Problem anhand dieser Anleitung zur Fehlerbehebung zu halten, bevor Sie eine Reparatur in Auftrag geben. Sollte ein Problem bestehen bleiben, wenden Sie sichitte an ihren nachsten Sony- Handler.

Allgemeines

Das Gerät lassst sich nicht einschalten.

Stellen Sie sicher, dass das Netzkabel fest angeschlossen ist.

Das System Funktioniert nicht richtig.

Ziehen Sie den Netzkabel von der Netzsteckdose ab. Warten Sie einzelige Minuten und stecken Sie den Stecker wieder in die Steckdose.

Das System wird automatisch ausgeschaltet.

Die Auto-Standby-Funktion ist aktiv. Stellen Sie "ASTBY" in "SYS >" auf "OFF" (Seite 22).

Das System schaltet nicht ein, auch wenn das Fernsehgerät eingeschaltet wird.

→ Stellen Sie „HDMI>“ - „CTRL“ auf „ON“ (Seite 21). Das Fernsehgerät muss die Funktion Steuerung für HDMI unterstützen (Seite 23).
Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.
→ Prufen Sie die Laufsprechereinstellungen des Fernsehgeräts. Die Systemstromversorgung wird wird mit den Laufsprechereinstellungen des Fernsehgeräts synchronisiert. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.
→ Wenn bei der vorherigen Verwendung Ton von den Laufsprechern des Fernsehgeräts ausgegeben wurde, schaltet das System nicht ein, auch wenn das Fernsehgerät eingeschaltet wird. Schalten Sie das System ein und schalten Sie den Eingang des Systems auf „TV" (Seite 12).

Das System schaltet aus, wenn das Fernsehgerät ausgeschaltet wird.

→ Prüfen Sie die Einstellung von "HDMI> - TVSTB" (Seite 21). Wenn "TVSTB" auf ON gestellt ist, schaltet das System automatisch aus, wenn Sie das Fernsehgerät ausschalten, ungeachtet der Eingabe.

Das System schaltet nicht aus, auch wenn das Fernsehgerät ausgeschaltet wird.

→ Prüfen Sie die Einstellung von "HDMI> - TVSTB" (Seite 21). Um das System beim Ausschalten des Fernsehgeräts automatisch auszuschalten, ungeachtet der Eingabe, stellen Sie TVSTB auf "ON". Das Fernsehgerät muss die Funktion Steuerung für HDMI unterstützen (Seite 23). Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

Ton

Das System gibt keinen Fernsehton aus.

→ Prufen Sie den Typ und die Verbindung des HDMI-Kabels, des optischen Digitalkabels oder des Analog-Audiokabels, das am System und am Fernsehgerat angeschlossen ist (siehe mitgelieferte Einführungsanleitung).

→ Wenn das System mit einem mit Audiorückkanal kompatiblen Fernsehgerät verbunden ist, stellen Sie sicher, dass das System an eine HDMI (ARC)-Buchse des Fernsehgeräts angeschlossen ist (siehe mitgelieferte Einführungsanleitung). Wenn immer noch kein Ton ausgegeben wird oder wenn Aussetzer im Ton auftreten, schließen Sie das optische Digitalkabel (nur in bestimmten Gebieten mitgeliefert) an und stellen „AUD >“ - "TV AU" auf "OPT" (Seite 21).
→ Wenn Ihr Fernsehgerät nicht mit Audiorückkanal kompatibel ist, wird kein Fernsehton vom System ausgegeben, auch wenn das System an die HDMI-Eingangsbuchse des Fernsehgeräts angeschlossen ist. Zur Ausgabe von Fernsehton vom System schlieben Sie das optische Digitalkabel an (nur in bestimmen Gebieten mitgeliefert) (siehe mitgelieferte Einführungsanleitung).
Wenn kein Ton vom System ausgegeben wird, auch wenn das System und das Fernsehgerät über optisches Digitalkabel verbunden sind oder wenn das Fernsehgerät keine Tonausgabebuchse für optisches Digitalkabel hat, schreiben Sie ein Analog-Audiokabel (nicht mitgeliefert) an und schalten Sie den Eingang des Systems auf "ANALOG" (Seite 12).
→ Schalten Sie den Eingang des Systems auf TV" (Seite 12).
→ Steigern Sie die Lautstärke am System oder schalten Sie die Stummschaltung aus.

Je nach der Reihenfolge, in der Sie das Fernsehgerät und das System verbunden haben, kann das System stummgeschaltet sein, und "MUTING" kann im Display des vorderen Bedienfelds des Systems angezeigt werden. In thisem Fall schalten Sie zuerst das Fernsehgerät und dann das System ein.
Stellen Sie die Laufsprechereinstellung am Fernsehgerät (BRAVIA) auf Audiosystem. Schlagen Sie bezüglich der Einstellung des Fernsehgeräts in der Bedienungsanleitung Ihres Fernsehgeräts nach.
Abhängig vom Fernsehgerät und den Wiedergabequellen kann der Ton nicht vom System ausgegeben werden. Stellen Sie die Audioformat-Einstellung am Fernsehgerät auf „PCM". Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

Der Ton wird von sowohl vom System als auch vom Fernsehgerat ausgegeben.

Stellen Sie das Tonsystem des Fernsehgeräts stumm.

Kein Ton oder nur ein sehr leiser Ton ist vom Subwoofer zu horen.

Bestätigen Sie, dass das Netzkabel des Subwoofoers korrekt verbunden ist (siehe mitgelieferte Einführungsanleitung).
Drucken Sie SW + , um die Subwoofer-Lautstärke zu steigern (Seiten 9, 15).

Ein Subwoofer dient zur Wiedergabe von Basslängen. Wenn Eingangssquellen sehr geringe Anteile an Basslängen haben (z.B. Fernsehsendungen), kann der Ton vom Subwoofer schwer zu horen sein.
Wenn Sie Inhalte abspielen, die mit Urheberrechtsschutztechnologie (HDCP) kompatibel, werden diese nicht vom Subwoofer ausgegeben.

Es kommt kein Ton oder nur sehr schwacher Ton von dem am System angeschlossenen Gerät.

Drucken Sie + , um den Lautstärkepegel zuändern (Seite 9).
→ Drücken Sie oder +, um die Stummschaltfunktion auszuschalten (Seite 9).
→ Stellen Sie sicher, dass die Eingangssquelle richtig gewählt ist. Probieren Sie andere Eingangssquellen, indem Sie INPUT wiederholt drucken (Seite 12).
→ Prufen Sie, ob alle Kabel und Leitungen fest am System und den zugehörigen Geräten eingesteckt sind.
Je nach dem Audioformat wird möglicherweise kein Ton ausgegeben. Stellen Sie sicher, dass das Audioformat mit dem System kompatibel ist (Seite 33).

Kein Ton oder nur sehr leiser Ton ist aus den Surroundlautsprechern zu horen.

→ Stellen Sie sicher, dass die Kabel der Surroundlautsprecher richtig am Subwoofer angeschlossen sind (siehe mitgelieferte Einführungsanleitung).
Mehrkanal-Klang, der nicht als Surround-Klang aufgenommen wurde, wird nicht über die Surroundlautsprecher ausgegeben.

Wenn Sie 2-Kanal-Klang von den Surroundlautsprechern ausgegeben möchten, drücken Sie CLEARAUDIO+ und stellen Sie das Klangfeld auf „CLEARAUDIO+".
Abhängig von der Tonquelle kann der Ton der Surroundlautsprecher mit einem weichen Klangeffekt aufgenommen worden sein.

Es lassst sich kein Surrounddefekt erzielen.

Je nach dem Eingangssignal und dem der Einstellung des Schallfelds kann Surround-Klangverarbeitung möglichereise nicht effektiv arbeiten. Der Surround-Effekt kann subtil sein, je nach dem Programm oder der Disc.
Um Mehrkanal-Audio abzuspielen, prufen Sie die Einstellung des digitalen Audioausgangs an dem am System angeschlossenen Gerät. Einzelheiten dazu schlagen Sie in der mit dem angeschlossenen Gerät geleiferten Bedienungsanleitung nach.

USB-Gerät

Das USB-Gerät wird nicht erkannt.

Gehen Sie folgendermaBen vor: ① Schalten Sie das System aus.

(2) Trennen Sie das USB-Gerät ab und schreiben es erneut ein.
③ Schalten Sie das System ein.

Stellen Sie sicher, dass das USB-Gerät sicher am (USB)-Buchse angeschlossen ist.
→ Prüfen Sie, ob das USB-Gerät oder ein Kabel beschädigt ist.
→ Prufen Sie, ob das USB-Geräteingeschaltet ist.
→ Wenn das USB-Gerät über einen USB-Hub angeschlossen ist, trennen Sie diesen ab und schließen Sie das USB-Gerät direkt am Subwoofer an.

BLUETOOTH-Gerät

BLUETOOTH-Verbindung kann nicht hergestellt werden.

Bestätigen Sie, dass die BLUETOOTH-Anzeige (blau) am Subwoofer aufleuchtet (Seite 8).
→ Stellen Sie sicher, dass das anzuschlieBende BLUETOOTH-Gerat eingeschaltet und die BLUETOOTH-Funktion aktiviert ist.
Gehen Sie mit dem BLUETOOTH-Gerät naher an den Subwoofer heran.
→ Führren Sie Pairing für diesen System und das BLUETOOTH-Gerät erneut aus. Es muss möglichcherweise erforderlich sein, das Pairing mit diesen System abzubrechen und zuerst Ihr BLUETOOTH-Gerät zu verwenden.

Pairingistnichtmoglich.

Gehen Sie mit dem BLUETOOTH-Gerät naher an den Subwoofer heran.
Stellen Sie sicher, dass these System nicht durch Interferenzen von einem WLAN-Gerät oder einem anderen drahtlosen 2,4 GHz-Gerät oder einem Mikrowellenherd gestört wird. Wenn ein Gerät, das elektron magnetische Strahlung verursacht, in der Höhe ist, stellen Sie these Gerät weiter von diesen System entfernt auf.
Pairing ist u. U. nicht möglich, wenn sich andere BLUETOOTH-Geräte in der Nähe des Systems befinden. Schalten Sie in thisum Fall die anderen BLUETOOTH-Geräte aus.

Es wird kein Ton vom angeschlossenen BLUETOOTH-Gerät ausgegeben.

Bestätigen Sie, dass die BLUETOOTH-Anzeige (blau) am Subwoofer aufleucht (Seite 8).

Gehen Sie mit dem BLUETOOTH-Gerät naher an den Subwoofer heran.
→ Wenn ein Gerät, das elektromagnetische Strahlung verursacht, wie ein WLAN-Gerät, andere BLUETOOTH-Geräte oder ein Mikrowellenherd in der Nähe ist, bewegen Sie das Gerät weiter von diesen System weg.
Entfernen Sie jegliche Hindernisse zwischen diesen System und dem BLUETOOTH-Gerät oder stellen Sie these System weiter vom Hindernis entfernt auf.
Stellen Sie das angeschlossene BLUETOOTH-Gerät anders auf.
→ Schalten Sie die WLAN-Frequency eines in der Höhe befindlichen Wi-Fi-Routers oder PCs auf den 5-GHz-Bereich um.
→ Stellen Sie die Lautstärke am angeschlossenen BLUETOOTH-Gerät hörher ein.

Der Ton ist nicht mit dem Bild synchronisiert.

Wenn Sie Spielfilme betrachten, kann es sein, dass Sie den Ton mit einer leichten Verzögerung gegenüber dem Bild horen.

Fernbedienung

Die Fernbedienung Funktioniert nicht.

Richten Sie die Fernbedienung auf den Fernbedienungssensor am Subwoofer (Sections 7, 12).
Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Subwoofer.
Ersetzen Sie beiden Batterien in der Fernbedienung durch neue, wenn sie zu schwach sind.
Vergewissern Sie sich, dass Sie die richtige Taste an der Fernbedienung drucken.

Die Fernsehgerät-Fernbedienung arbeitet nicht.

→ Stellen Sie das System so auf, dass es nicht den Fernbedienungssensor des Fernsehgeräts stört.

Sonstiges

Die Funktion Steuerung für HDMI Funktioniert nicht richtig.

→ Prufen Sie die Verbindung mit dem System (siehe mitgelieferte Einführungsanleitung).
Aktivieren Sie die Funktion Steuerung für HDMI am Fernsehgerät. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.
Warten Sie eine kurze Zeit und wiederholen Sie den Vorgang. Wenn Sie das System vom Netz trennen, dauert es eine Weile, bevor Bedienungen ausgeführrt werden können. Warten Sie 15 Sekunden oder mehr, und wiederholen Sie den Vorgang.
→ Stellen Sie sicher, dass die am System angeschlossenen Geräte die Funktion Steuerung für HDMI unterstützen.
Aktivieren Sie die Funktion Steuerung für HDMI für am System angeschlossene Geräte. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Geräts.
Der Typ und die Anzahl der Gerät, die von der Funktion Steuerung für HDMI gesteuert werden können, wird von dem HDMI CEC wie folgt begrenzt:

• Aufnahmegeräte (Blu-ray-Disc-Recorder, DVD-Recorder usw.): bis zu 3 Geräte

• Wiedergabegeräte (Blu-ray-DiscPlayer, DVD-Player usw.): bis zu 3 Geräte

• Tuner-bezogene Geräte: bis zu 4 Geräte

• Audiosystem (Receiver/ Kopfhörer): bis zu 1 Gerät (von diesen System verwendet)

Wenn „PRTCT" im Display des vorderen Bedienfelds des Subwooferers erscheint.

Drücken Sie um das System auszuschalten. Nachdem das Display ausschaltet, trennen Sie das Netzkabel ab und prufen dann, ob die Luftungslocher des Subwooferns nicht blockiert sind.

Das Display des vorderen Bedienfelds des Subwoofoers leuchtet nicht.

→ Drücken Sie DIMMER, um die Helligkeit auf „BRIGHT" oder „DARK" zu stellen, wenn auf „OFF" (Seite 9) gestellt.

Die Sensoren am Fernsehgerät arbeiten nicht richtig.

Das System kann manche Sensoren (wie den Helligkeitssensor), den Fernbedienungsempfänger an Ihrem Fernsehgerät oder das „Sendeteil für 3D-Brillen (Infrarot-Übertragung)“ bei einem 3D-Fernsehgerät, das infrarote 3D-Brillen oder drahtlose Kommunikation unterszt, blockieren. Bewegen Sie das System weiter vom Fernsehgerät weg, innerhalb eines Abstands, der es diesen Teilen erlaubt, richtig zu arbeiten. Zur Lage der Sensoren und des Fernbedienungsempfängers schlagen Sie in der mitgelieferten Bedienungsanleitung des Fernsehgeräts nach.

Das System Funktioniert nicht ordnungsgemäß.

Das System ist möglicherweise im Demo-Modus. Zum Aufheben des Demo-Modus führen Sie Rücksetzen des Systems aus (Seite 32).

Rücksetzen

Wenn das System immer noch nicht fehlerfrei Funktioniert, setzen Sie es wie folgt darüber.

Verwenden Sie dazu die Touchkeys am Subwoofer, um diesen Vorgang auszufahren.

1 Halten Sie INPUT gedrück, berühren Sie VOL - und ① gleichzeitig für 5 Sekunden.

"RESET" erscheint im Display des vorderen Bedienfelds, und die Einstellungen des Menüs und der Schallfelder usw. kehren auf ihre Anfangseinstellungen zurück.

2 Trennen Sie das Netzkabel ab.

3 SchlieBen Sie das Netzkabel erneut an, und berühren Sie dann um das System einzuschalten.

Abspielbare Dateitypen

Musik

Codec Erweiterung
MP3 (MPEG-1 Audio Layer III)	.mp3
AAC .m4a, .mp4, .3gp
WMA9 Standard .wma
LPCM .wav

Video*

Codec Erweiterung
Xvid	.avi
MPEG4 .avi, .mp4, .3gp

*NurHT-RT40

Hinweis

• Manche Dateien werden möglicherweise aufgrund des Dateiformats, der Dateicodierung oder der Aufnahmebedingungen nicht wiedergegeben.
• Manche auf einem PC bearbeiteten Dateien können nicht abgespielt werden.
• Das System spielt nicht codierte Dateien wie DRM und Losless ab.
• Das System kann die folgenden Dateien oder Ordner in USB-Geräten erkennen:

-bis zu 200 Ordner (einschließlich des Stammordners)
- Ordnerpfade bis zu einer Länge von 128 Zeichen
-bis zu 200 Dateien/Ordner in einer einzelnen Ebene
- Bestimmte USB-Geräte können mit diesen System möglicherweise nicht arbeiten.
- Das System kann Geräte der Massenspeicher-Klasse (MSC) erkennen.

Unterstützte Audioformate

Die folgenden Audioformate werden von diesen System unterszt.

• Dolby Digital

• DTS*
  LPCM 2ch
  AAC

• NurHT-RT4

Technische Daten

Subwoofer (SA-WRT4/ SA-WRT40)

Verträker-Abschnitt

AUSGANGSLEISTUNG (Nennwert)

Front-L + Front-R:

35 W + 35 W (bei 2,5 Ohm, 1 kHz, THD 1%)

AUSGANGSLEISTUNG (Referenz)

Front-L/Front-R/Surround-L/

Surround-R:

65 W (pro Kanal bei 2,5 Ohm, 1 kHz)

Center:

170 W (bei 4 Ohm, 1 kHz)

Subwoofer:

170 W (bei 4 Ohm, 1 kHz)

Eingänge

USB

ANALOG IN

TV IN (OPTICAL)

Ausgang

HDMI OUT (ARC)

HDMI-Abschnitt

Anschluss

Typ A (19-polig)

USB-Abschnitt

(USB)-Buchse

Typ A

BLUETOOTH-Abschnitt

Kommunikationssystem BLUETOOTH-Spezifikation Version 4.2

Ausgang

BLUETOOTH-Spezifikation

Leistungsklasse 1

Maximaler Kommunikationsbereich Ausbreitung bei Sightverbindung ca. 25m^1)

Frequenzband

Modulationsverfahren

Unterstützte Codes³⁾

SBC4), AAC5)

Übertragungsbereich (A2DP)

20 Hz - 20.000 Hz (Abtastfrequenz)

1) Der tatsächliche Bereich hangt z.B. von folgenden Faktoren ab: Hindernisse zwischen den Geräten, Magnetfelder um einen Mikrowellenherd, statiche Elektrizität,chnurlose Telefone, Empfangsempfindlichkeit, Antennenleistung,Betriebssystem, Software-Anwendung usw.
2) BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen Geräten an.
3) Codec: Audiosignal-Komprimierung und Konvertierungsformat
4)Sub Band Codec
5) Advanced Audio Coding

Lautspricherabschnitt

Lautsprechersystem

Subwoofer-System, Bassreflex

Lautsprecher

160 mm Konustyp

Allgemeines

Stromversorgung

220 V - 240 V Wechselspannung,

50/60 Hz

Leistungsaufnahme

Ein: 85 W

Standby: 0,5 W oder weniger

(Stromsparmodus)

(Wenn „CTRL" in „HDMI>“ und „BTSTB"

in > auf OFF" gesetzt sind

Standby: 2,8 W oder weniger

(Wenn, CTRL" in, HDMI> " oder

"BTSTB" in "BT >" auf "ON" gesetzt ist)

Abmessungen (B/H/T) (ca.)

190 mm × 392 mm × 315 mm

Gewicht (ca.)

7,8 kg

6)Das System wechselt automatisch in den Stromsparmodus, wenn keine HDMI-

Verbindung besteht und kein

BLUETOOTH-Pairing-Verlaufvorhanden

ist, und bzw unabhängig von den

Einstellungen, die Sie für „CTRL" in

Bar-Lautsprecher (SS-RT4)

Front-L/ Front-R/ Centerlautsprecher-Abschnitt

Lautsprechersystem

Breitbandlautsprechersystem,

Bassreflex

Lautsprecher

40mm× 100mm -Konustyp × 3

Abmessungen (B/H/T) (ca.)

900mm× 52mm× 70mm

Gewicht (ca.)

2,1 kg

Surroundloutsprecher (SS-SRT4)

Lautsprechersystem

Breitbandlautsprechersystem,

Bassreflex

Lautsprecher

65 mm Konustyp

Abmessungen (B/H/T) (ca.)

80mm× 1.070mm× 70mm

(vorstehende Teile nicht inbegriffen)

Gewicht (ca.)

2,7 kg

Änderungen, die dem technischen

Fortschnitt dieren, bleiben vorbehalten.

Uber BLUETOOTH-Kommunikation

Unterstützte BLUETOOTH-Version und Profile

Das Profil bezieht sich auf einen Standardsatz von Funktionen für verschiedene BLUETOOTH-Produktmerkmale. Siehe „BLUETOOTH-Abschnitt" in „Technische Daten" (Seite 33) für die BLUETOOTH-Version und Profile, die von diesen System untersucht werden.

Effektiver

Kommunikationsbereich

BLUETOOTH-Geräte sollen (bei Hindernisfreiheit) in einem Abstand von ca. 10 Metern zueinander verwendet werden. Der effektive Kommunikationsbereich kann unter folgenden Bedingungen kürzer werden.

• Wenn sich eine Person, ein Metallgegenstand, eine Wand oder ein anderes Hindernis zwischen den Geräten mit BLUETOOTH-Verbindung befindet.
• Orte, and denen ein WLAN installment ist.
  In der Näre von in Betrieb befindlichen Mikrowellenherden.
• Orte, an denen andere elektromagnetische Wellen erzeugt werden.

Effekte auf andere Geräte

BLUETOOTH-Geräte und WLAN (IEEE 802.11b/g/n) verwenden dasselbe Frequenzband (2,4 GHz). Wenn Sie Ihr BLUETOOTH-Gerät in der Höhe eines Geräts mit drahtloser LAN-Fähigkeit betreiben, konnen elektromagnetische Störungen auftreten. Dies kann zuniedrigeren Datenübertragungsraten, Störsignalen oder Verbindungsfehlern führen. Falls dies passiert, versuchen Sie folgende Abhilfemaßnahmen:

• Verwenden Sie diesen System mindestens 10 Meter vom WLAN-Gerät entwickel.
• Schalten Sie das drahtlose LAN-Gerät bei Verwendung des BLUETOOTH-Geräts innerhalb von 10 Meter aus.
• Installieren Sie these System und das BLUETOOTH-Gerät so nahe beieinander wie möglich.

Effekte auf andere Geräte

Die von diesen System ausgestrahlten Funkwellen können den Betrieb einiger medizinischer Geräte beeinträchtigen. Da diese Störsignale zu Fehlfunktionen führen können, schalten Sie these System und das BLUETOOTH-Gerät an den folgenden Orten aus:

• In Krankenhäusern, Zügen, Flugzeugen, an Tankstellen sowie an allen Orten, wo brennbare Gase vorhanden sein konnen.
• In der Höhe von Automatikturen oder Brandmeldern.

Hinweis

• Dieses System unterstützt Sicherheitsfunktionen, die mit der BLUETOOTH-Spezifikation übereinstimmen, um sichere Verbindung bei Kommunikation unter Verwendung der BLUETOOTH-Technologie sicherzustellen. Diese Sicherheit reicht jedoch abhängig von den vorgenommenen Einstellungen sowie anderen Faktoren u. U. nicht aus. Seien Sie also immer vorsichtig, wenn Sie Daten per BLUETOOTH-Technologie austauschen.

• Sony kann in keiner Weise für Schäden oder andere Verluste haftbar gemacht werden, die durch Informationslecks während des Datenautauschs per BLUETOOTH-Technologie entstehen.

• Ein BLUETOOTH-Datenaustausch wird nicht notwendigerweise mit allen BLUETOOTH-Geräten garantiert, die dasselbe Profil wie diesen System haben.
  An these System angeschlossene BLUETOOTH-Geräte müssen die BLUETOOTH-Spezifikation von Bluetooth SIG, Inc. erfüllen und über ein entsprechendes Zertifikat verfügen. Selbst wenn jedoch ein Gerät die BLUETOOTH-Spezifikation erfüllt, kann es Fälle geben, wo die Eigenschaften oder technischen Daten des BLUETOOTH-Geräts eine Verbindungsherstellung unmöglich machen oder zu abweichenden Steuerungsverfahren, Anzeigen oder Betriebswesen führen.
• Es können Störsignale auftreten, oder der Ton kann abgeschritten werden. Dies hangt von dem mit diesen System verbundenen BLUETOOTH-Gerät, dem Kommunikationsumfeld oder den Umgebungsbedingungen ab.

WAARSCHUWING
