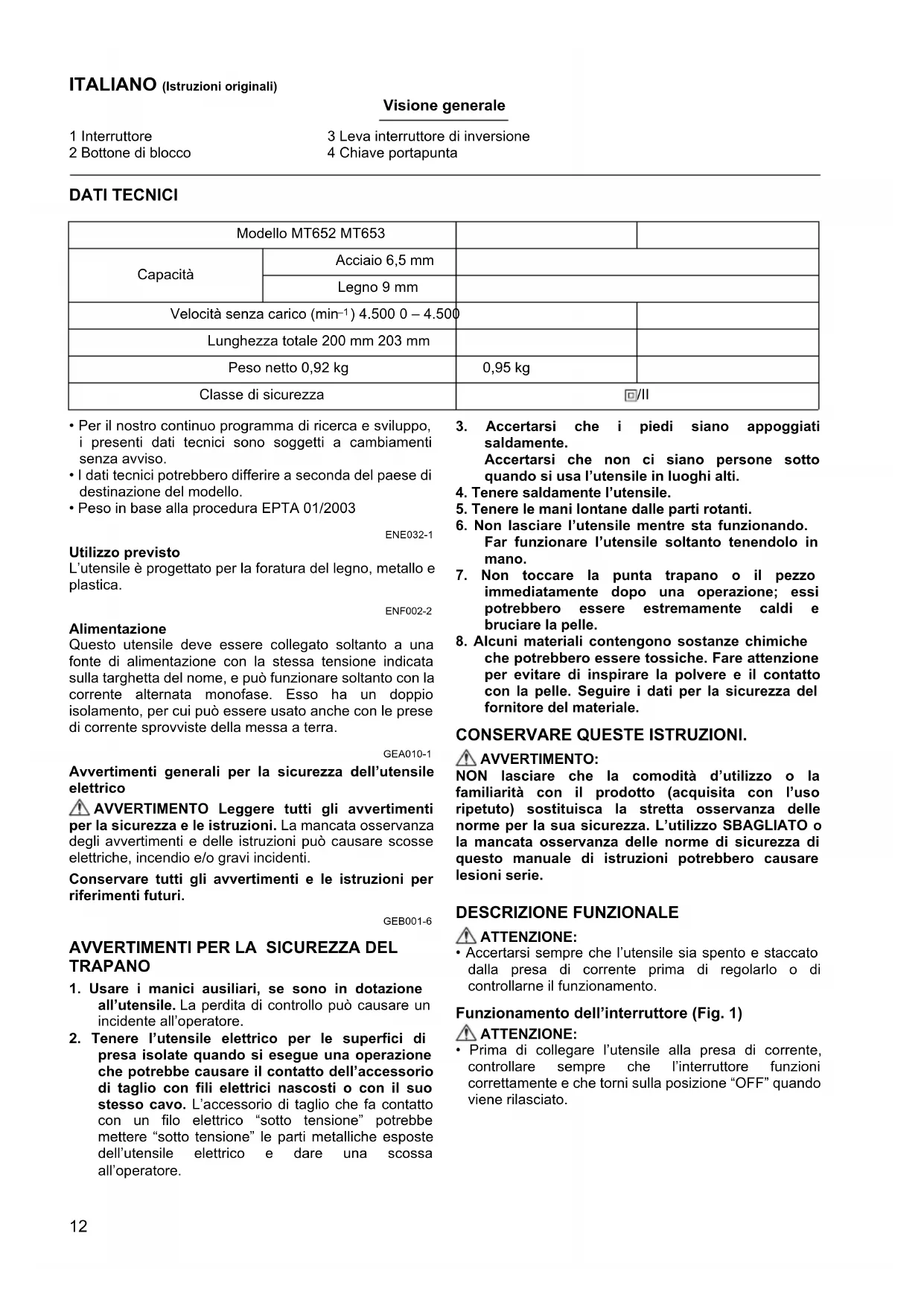

MANUALE UTENTE MT653 Maktec

I Trapano ad alta velocità Istruzioni d'Uso

3 Leva interrupto di inversionione

4 Chiave portapunta

DATI TECHNICI

Modello MT652 MT653
Capacità	Acciaio 6,5 mm
	Legno 9 mm
Velocitàensitive carico (min-1) 4.500 0 - 4.500
Lunghezza totale 200 mm 203 mm
Peso netto 0,92 kg		0,95 kg
Classe di sicurezza		#/II

• Per il nostro continuo programma di ricerca e sviluppo, i presenti dati tecnici sono soggetti a cambiamanti alla sua avviso.
• I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.
• Peso in base alla procedure EPTA 01/2003

ENE032-1

Utilizzo previsto

L'utensile è progettato per la foratura del legno, metallo e plastica.

ENF002-2

Alimentazione

Questo utensile delve essere collegato soltanto a una fonte di alimentazione con la stessa tensione indicata sulla targhetto del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento, per cui può essere usatoanche con le prese di corrente sprovviste della messa a terra.

GEA010-1

Aventimento generali per la sicurezza dell'utensile elettrico

AVVERTIMENTO Leggere tutti gli avvertimenti per la sicurezza e le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni cui po causare scosse elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avventimenti e le istruzioni per riferimenti futuri.

GEB001-6

AVVERTIMENTI PER LA SICUREZZA DEL TRAPANO

1. Usare i manici ausiliari, se sono in dotazione all'utensile. La perdita di controllo può causare un incidente all'operaatore.

2. Tenere l'utensile elettrico per le superfici di presa isolate quando si esegue una operazione che potrebbe causare il contatto dell'accessorio di taglio con fili elettrici nascosti o con il suo stesso cavo. L'accessorio di taglio che fa contatto con un filo elettrico "sotto tensione" potrebbe mettere "sotto tensione" le parti metalliche esposte dell'utensile elettrico e dare una scossa all'operaatore.

3. Accertarsi che i piedi siano appoggiati saldamente.

Accertarsi che non ci siano persone nelle nuoghi alti.

1. Tenere saldamente l'utensile.
2. Tenere le mani lontane delle parti rotanti.
3. Non lasciare l'utensile nelle sta funzionando. Far funzionare l'utensile sostanto tenendolo in mano.
4. Non toccare la punta trapano o il pezzo immediatamente dopo una operazione; essi potrebbero essere estremamente caldi e bruciare la pelle.
5. Alcuni materiali contengono sostanje chimiche che potrebbero essere tossiche. Fare attenzione per evitare di inspirare la polvere e il contatto con la pelle. Seguire i dati per la sicurezza del fornitore del materiale.

CONSERVARE QUESTE ISTRUZIONI.

AVERTIMENO:

NON lasciare che la comodità d'utilizzo o la familiarità con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme per la sua sicurezza. L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di quello manuale di istruzioni potrebbero causare lesioniserie.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di regolarlo o di controllare il funzionamento.

Funzionamento dell'interruttore (Fig. 1)

ATTENZIONE:

• Prima di collegare l'utensile alla presa di corrente, controllare sempre che l'interruttore funzioni correttamente e che torni sulla posizione "OFF" quando viene rilasciato.

• L'interruttore più essere bloccato sulla posizione "ON" per la comodità dell'operaatore durante l'uso prolongato. Fare attenzione quando si blocca l'utensile sulla posizione "ON", e mantenere una presa salute su diesso.

Modello MT652

Per avviare l'utensile, schiacciare simplicamente l'interruttore. Rilasciare l'interruttore per fermo. Per il funzionamento continuo, schiacciare l'interruttore, spingere dentro il bottone di blocco e rilasciare poi l'interruttore. Per arrestare l'utensile alla posizione di bloccaggio, schiacciare completenessl l'interruttore e poi rilasciarlo.

Modello MT653

Per avviare l'utensile, schiacciare semplicamente l'interruttore. La velocità dell'utensile si augmente augmentando la pressione sull'interruttore. Rilasciare l'interruttore per fermo. Per il funzionamento continuo, schiacciare l'interruttore, spingere dentro il bottone di blocco e rilasciare poi l'interruttore. Per arrestare l'utensile alla posizione di bloccaggio, schiacciare completenessl'interuttore e poi rilasciarlo.

Funzionamento dell'interruttore di inversionione (Modello MT653) (Fig. 2)

L'utensile è dotato di un interrottore di inversionione per il cambiamento della direzione di rotazione. Spostare la leva interrottore di inversionione sulla posizione (lato A) per la rotazione in senso orario, oppure sulla posizione (lato B) per la rotazione in senso antiorario.

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima di una operazione.
• Usare l'interruttore di inversionione soltanto dopo che l'utensile si è arrestato completeness. Se si cambia la direzione di rotazione prima dell'arresto dell'utensile lo si potrebbe danneggiare.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di un qualiasi interventione su diesso.

Installazione o rimozione della punta trapano (Fig. 3)

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di installare o di rimuovere la punta.

Per installare la punta, inserirla nel portapunta finché non può andare più autres. Stringere il portapunta a mano. Mettere la chiave portapunta in ciascuno dei tre fori, e stringere in senso orario. Stringere tutti e tre i fori in modo uniforme.

Per rimuovere la punta, girare in un solo foro la chiave portapunta in senso antiorario, e allentare poi il portapunta a mano.

FUNZIONAMENTO

ATTENZIONE:

• Per eseguire un lavoro, tenere sempre l'utensile per il manico. Non toccare la parte metallica.

Operazione di foratura

Foratura del legno

Per la foratura del legno si ottengono i risultati migliorari con i trapani per legno dotati di una vite guida. La vite guida facilita la foratura attirando la punta nel pezzo.

Foratura del metallo

Per evitare che la punta scivoli quando si pratica un foro, fare una taccà sul punto da forare con un punzone concentrato usando un martello. Mettere la punta sulla taccà e cominciare a forare.

Per la foratura dei metalli si deve usare un lubrificante di taglio. Le eccezioni sono il ferro e l'ottone, che vanno forati a secco.

ATTENZIONE:

• Esercitando una pressione eccessiva sull'utensile non si accelerera la foratura. Al contrario, tale pressione eccessiva serve soltanto a danneggiare la punta, a ridurre le prestazioni dell'utensile e ad accorriare la vita di servizio dell'utensile.
• Sull'utensile/punta viene esercitata una grandissima forza al momento della fuoriuscita dal foro. Tenere saldamente l'utensile e fare molta attenzione quando la punta comincía a fuoriuscire dal pezzo.
• Fissare sempre i piccoli pezioni con una morsa o altri dispositivo simile di bloccaggio.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di un qualiasi intervento su diesso.
• Mai usare benzina, benzene, solventi, alcol e altre sostanze similii. Potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni, qualsiasi alla manutenzione o regolazione devono essere eseguite da un centro assistenza Makita autorizzato usingo sempre ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE:

• Questi accessori o attrezzi sono consigliati per l'uso con l'utensile Makita specificato in quello manuale. L'impieg di altri accessori o attrezzi cui costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato.

Per ottenere maggiori dettagli su quosti accessori, rivolgersi a un centro assistenza Makita locale.

• Chiave portapunta
• Supporto chiave portapunta
• Paletto di fermo

NOTA:

• Alcuni articoli nella lista potrebbero essere inclusi nell'imballo dell'utensile come accessori standard. Essi potrebbero differire da Paese a Paese.

Rumore

Il tipico livello di rumore pesato A determinato secondo EN60745:

Modello MT652

Livello pressione sonora (L_DA) : 72 dB (A)

Incertezza (K): 3 dB (A)

Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A).

Modello MT653

Livello pressione sonora (L_DA) : 70 dB (A)

Incertezza (K): 3 dB (A)

Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A).

Indossareiparaorecchie

ENG900-1

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745:

Modello MT652

Modalità operativa: foratura dei metalli

Emissione di vibrazioni (a_h.D) .. 2,5m / s^2

Incertezza (K): 1,5 m/s²

Modello MT653

Modalità operativa: foratura dei metalli

Emissione di vibrazioni (a_h.D) .. 3,0m / s^2

Incertezza (K): 1,5 m/s²

ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformmente al tipo di test standard, e può essere usato per paragonare un utensile con un'alto.
• Il valore di emissione delle vibrazioni dichiarato può essere usato per una valutazione preliminare dell'esposizione.

AVERTIMENO:

• L'émissione delle vibrazioni durante l'uso reale dell'utensile elettrico può differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l'utensile.
• Accertarsi di identificare le misure di sicurezza per la protezione dell'operaatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto,或者其他 al tempo di funzionamento).

Modello per l'Europa sostanto

Dichiarazione CE di conformità

Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti:

Designazione della macchina:

Trapano ad alta velocità

sono una produzione di serie e

Conforme alle Direttive Europee: 2006/42/CE

E sono fabbricate conformamente ai seguenti standard o documenti standardizzati: EN60745

La documentazione tecnica è tenuta da:

Makita International Europe Ltd.

Reparto tecnico,
