MT605 - Avvitatore Maktec - Manuale utente e istruzioni gratuiti

Marca	Maktec
Modello	MT605
Tipo di prodotto	Trapano avvitatore a filo
Velocità a vuoto	3000 giri/min
Capacità di foratura acciaio	10 mm
Capacità di foratura legno	25 mm
Lunghezza totale	229 mm
Peso netto	1,3 kg
Alimentazione	Settore monofase, tensione conforme alla targhetta
Doppio isolamento	Sì, non necessita messa a terra
Tipo di mandrino	Mandrino a chiave (3 fori)
Interruttore	Grilletto con pulsante di blocco per funzionamento continuo
Senso di rotazione	Fisso (nessun invertitore)
Funzioni principali	Foratura in legno, metallo e plastica; avvitatura
Istruzioni di sicurezza	Utilizzare superfici di impugnatura isolate, buona posizione, non toccare la punta dopo l'uso
Manutenzione	Non utilizzare solventi, riparazioni presso centro autorizzato Makita
Livello di pressione sonora	77 dB(A) (incertezza K=3 dB(A))
Vibrazioni (foratura metallo)	3,0 m/s² (incertezza K=1,5 m/s²)
Parti di ricambio	Utilizzare solo parti di ricambio Makita
Riparabilità	Centro di assistenza Makita autorizzato

Domande frequenti - MT605 Maktec

Come installare o rimuovere una punta sulla MT605?

Assicurarsi che l'utensile sia scollegato. Inserire la punta a fondo nel mandrino, serrare a mano, quindi utilizzare la chiave del mandrino in ciascun foro ruotando in senso orario per serrare. Per rimuovere, ruotare la chiave in senso antiorario in un solo foro, quindi allentare a mano.

La MT605 è reversibile?

No, il modello MT605 non è reversibile. Solo i modelli MT606 e MT607 sono dotati di invertitore di senso di rotazione.

Come utilizzare il blocco in funzionamento continuo?

Premere il grilletto dell'interruttore, quindi premere il pulsante di blocco. Per arrestare, premere a fondo il grilletto e rilasciarlo.

Quali materiali si possono forare con la MT605?

La MT605 è progettata per forare legno (fino a 25 mm), metallo (fino a 10 mm) e plastica.

È necessaria la messa a terra per la MT605?

No, grazie al doppio isolamento, l'utensile può essere collegato a una presa standard senza messa a terra.

Qual è la velocità a vuoto della MT605?

La velocità a vuoto è di 3000 giri/min (fissa). Per una velocità variabile, scegliere i modelli MT606 o MT607.

Come si effettua la manutenzione della MT605?

Non utilizzare mai benzina, benzene, diluenti o alcol. Per qualsiasi riparazione, contattare un centro di assistenza Makita autorizzato e utilizzare ricambi originali.

Qual è la tensione di alimentazione richiesta?

L'utensile deve essere collegato a un'alimentazione di rete della stessa tensione indicata sulla targhetta. Controllare la targhetta prima dell'uso.

Quali sono le misure di sicurezza essenziali?

Tenere sempre l'utensile per le superfici di impugnatura isolate, soprattutto se si fora vicino a cavi nascosti. Assicurarsi di avere una buona posizione e non lasciare mai l'utensile incustodito quando è in funzione.

Dove posso trovare parti di ricambio per la MT605?

Le parti di ricambio devono essere ottenute presso un centro di assistenza Makita autorizzato per garantire sicurezza e affidabilità.

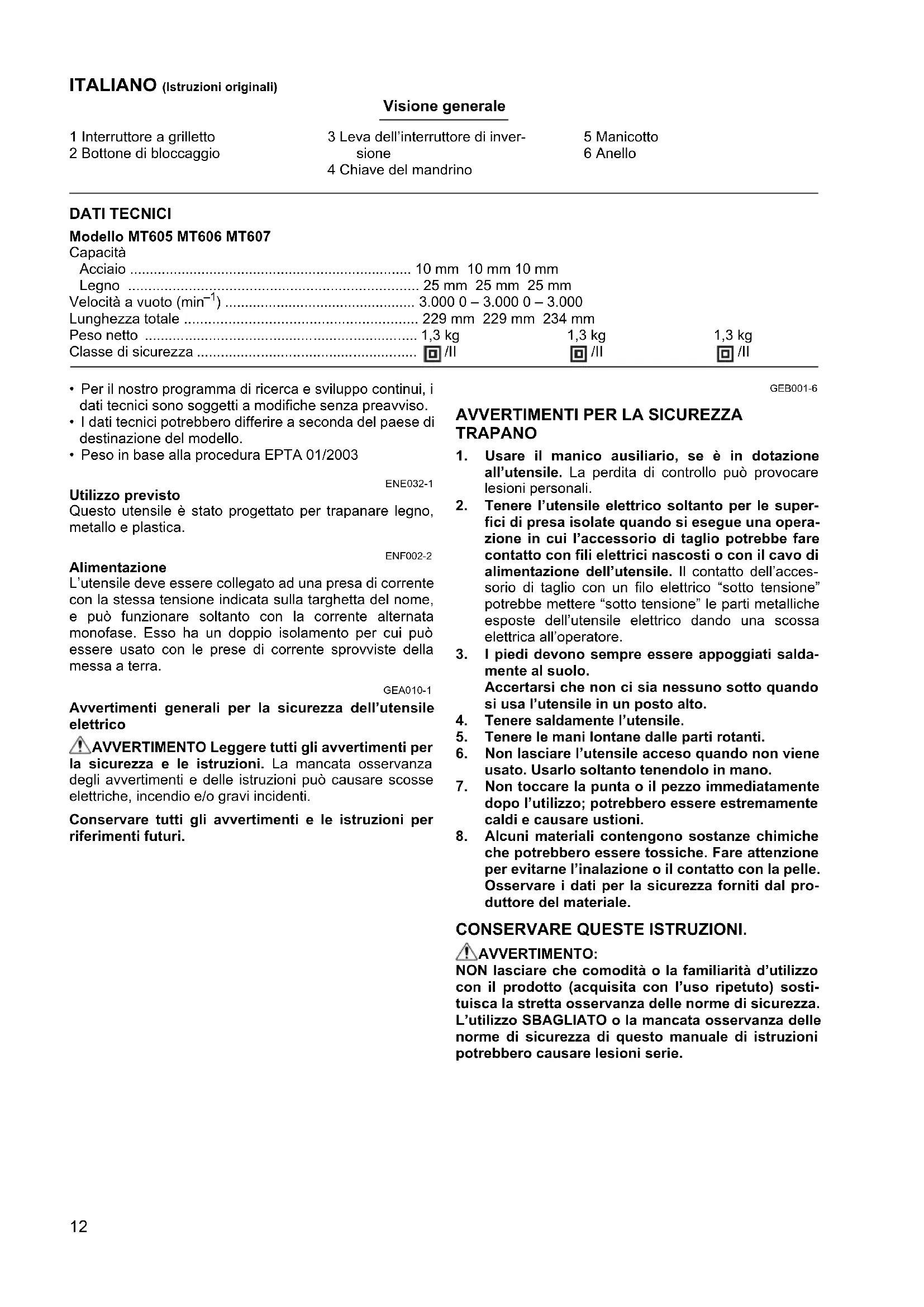

MANUALE UTENTE MT605 Maktec

1 Interruttore a grilletto

2 Bottone di bloccaggio

3 Leva dell'interruttore di inversionione

4 Chiave del mandrino

5 Manicotto
6 Anello

DATI TECHNICI

Modello MT605 MT606 MT607

Capacità

Acciaio 10 mm 10 mm 10 mm

Legno 25 mm 25 mm 25 mm

Velocità a vuoto (min-1) 3.000 0 - 3.000 0 - 3.000

Lunghezza totale 229 mm 229 mm 234 mm

Peso netto 1,3 kg 1,3 kg

Classe di sicurezza

回/1

1,3 kg 1,3 kg

回/II 回/II

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche alla preavviso.
• I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.
• Peso in base alla procedure EPTA 01/2003

ENE032-1

Utilizzo previsto

Questo utensile è stato progettato per trapanare legno, metallo e plastica.

ENF002-2

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento per cui peut essere usato con le prese di corrente sprovviste della messa a terra.

GEA010-1

Avvertimenti generali per la sicurezza dell'utensile elettrico

AVVERTIMENTO Leggere tutti gli avventimenti per la sicurezza e le istruzioni. La mancata osservanza degli avventimenti e delle istruzioni cui po causare scosse elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

GEB001-6

AVVERTIMENTI PER LA SICUREZZA TRAPANO

1. Usare il manico ausiliario, se è in dotazione all'utensile. La perdita di controllo può provocare lesioni personali.
2. Tenere l'utensile elettrico soltanto per le superfici di presa isolate quando si esegue una operazione in cui l'accessorio di taglio potrebbe fare contatto con fili elettrici nascosti o con il cavo di alimentazione dell'utensile. Il contatto dell'accessorio di taglio con un filo elettrico "sotto tensione" potrebbeMETTERe "sotto tensione"le parti metalliche esposte dell'utensile elettrico dando una scossa elettrica all'operatore.
3. I piedi devono sempre essere appoggiati saldamente al suolo. Accertarsi che non ci sia nessuno tanto quando si usa l'utensile in unippo alto.
4. Tenere saldamente l'utensile.
5. Tenere le mani lontane delle parti rotanti.
6. Non lasciare l'utensile acceso quando non viene usato. Usarlo sostanto tenendolo in mano.
7. Non toccare la punta o il pezzo immeditatamente dopo l'utilizzo; potrebbero essere estremamente caldi e causare usioni.
8. Alcuni materiali contengono sostanje chimiche che potrebbero essere tossiche. Fare attenzione per evitarne l'inalazione o il contatto con la pelle. Osservare i dati per la sicurezza forniti dal produttore del materiale.

CONSERVARE QUESTE ISTRUZIONI.

AVERTIMENO:

NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza. L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di quello manuale di istruzioni potrebbero causare lesioni serie.

DESCRIZIONE DELL'UTILIZZO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e non collegato alla presa di corrente prima di regolarlo o di contrallarne il funzionamento.

Operazione dell'interruttore (Fig. 1)

ATTENZIONE:

• Prima di inseire la presa di corrente, controllare sempre se l'interruttore lavora come previsto e ritorna nella posizione primitiva quando viene lasciato andare.

Per MT605

Per avviare l'utensile, schiacciare semplicamente l'interruttore a grilletto. Rilasciare l'interruttore a grilletto per arrestare l'utensile.

Per il funzionamento continuo, schiacciare l'interruttore a grilletto e spingere dentro il bottone di bloccaggio.

Per arrestare l'utensile alla posizione di bloccaggio, schiacciare complemente l'interruttore a grilletto e rilasciarlo.

Per MT606, MT607

Per avviare l'utensile, schiacciare semplicamente l'interruttore. La velocità dell'utensile augenta con l'augento della pressione del dito sull'interruttore. Rilasciare l'interruttore per fermare l'utensile.

Per il funzionamento continuo, schiacciare l'interruttore a grilletto e spingere dentro il bottone di bloccaggio.

Per arrestare l'utensile alla posizione di bloccaggio, schiacciare complemente l'interruttore a grilletto e rilasciarlo.

Funzionamento dell'interruttore di inversionione (Fig. 2)

Per MT606, MT607

Questo utensile è dotato di un interruptore di inversionione, per cancellare la direzione di rotazione. Spostare la leva dell'interruttore di inversionione sulla posizione (lato A) per la rotazione in senso orario, o sulla posizione (lato B) per la rotazione in senso antiorario.

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima di usare l'utensile.

• Usare l'interruttore di inversionione soltanto dopo che l'utensile si è fermato completeness. Il cambiamento della direzione di rotazione prima dell'arresto dell'utensile potrebbe danneggiarlo.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di un qualsiasi intervento sull'utensile.

Montaggio oppure smontaggio della punta

ATTENZIONE:

• Accertarsi sempre che l'interrottore sia spento e staccato alla presa di corrente prima di installare o di rimuovere la punta.

Per MT605, MT606 (Fig. 3)

Per montare la punta insertirla nel mandrino il più profondo possibile. Stringere il mandrino con le mani. Piazzare la chiave del mandrino in ciascuno dei tre fori e stringere nel senso dell'orologio. É importante fermare il mandrino stringendoattraverso tutti e tre i fori con la stessa forza.

Per smontare la punta, far girare la chiave del mandrino in un foro solo nel senso contrario dell'orologio, quando allargare il mandrino con le mani.

Per MT607 (Fig. 4)

Tenere l'anello e girare il manicotto in senso antiorario in modo da aprire le ganasce del mandrino. Inserire la punta nel mandrino lasciandola entrare bene in fondo. Tenere ancora saldamente l'anello e girare il manicotto in senso orario in modo da serrare il mandrino.

Per togliere la punta, tenere l'anello e girare il manicotto in senso antiorario.

FUNZIONAMENTO

Operazione di foratura

Foratura sul legno

Quando si lavora sul legno i migliori risultati si ottengono con punte dotate di viti guida. La vite guida rende più facile la foratura perché aiuta la punta ad entrare nel pezzo da lavorare.

Foratura su metalli

Per evitare che la punta scivoli all'inizio della foratura si suggerisce di fare un punto guida con un punzone sul punto dove si vuole fare il foro. Piazzare la punta sul punto punzonato e iniziare la foratura.

Usare un olio lubrificante quando si lavora su metalli. Le uniche eccezioni sono ferro e ottone che richiedono di lavorare all'ascutto.

ATTENZIONE:

• Una pressione eccessiva sull'utensile non permette una lavorazione più veloce. Infatti esta eccessiva pressione servirà solo a danneggiare la punta, a diminuire le possibilità dio lavorazione e aiuterà a danneggiare l'utensile più in fretta.
• Quando la punta trabpassa il materiale, l'utensile/punta vengono sottomosti ad una grandissima forza. Tenere saldamente l'utensile e stare molto attenti quando la punta sta per trabpassare il materiale.
• Fissare sempre pezioni piccoli su morphe oppure altri strumenti di fissaggio.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di un qualiasi intervento sull'utensile.
• Mai usare benzina, benzene, solventi, alcol e altre sostenze similii. Potrebbero causare scolorimenti, deformazioni o crepe.

Per mantenere la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualiasi还是很'intervento di manutenzione o regolazione dovrebbero essere eseguita da un Centro di Assistenza Makita autorizzato, sempre utilizzando ricambi Makita.

Rumore

Il tipico livello di rumore pesato A determinato secondo EN60745:

Livello pressione sonora (L_pA) : 77 dB (A)

Incertezza (K): 3 dB (A)

Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A).

Indossare i paraecchi

ENG900-1

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745:

Modalità operativa: foratura del metallo

Emissione di vibratione (a_h,D) : 3,0 m/s2

Incertezza (K): 1,5 m/s²

ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformmente al tipo di test standard, e può essere usato per paragonare un utensile con un'alto.
• Il valore di emissione delle vibrazioni dichiarato può essere usato per una valutazione preliminare dell'esposizione.

AVERTIMENO:

• L'émissione delle vibrazioni durante l'uso reale dell'utensile elettrico cui sono differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l'utensile.
• Identificare le misure di sicurezza per la protezione dell'operaatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto,或者其他 tempo di funzionamento).

Modello per l'Europa sostanto

Dichiarazione CE di conformità

Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti:

Designazione della macchina: Trapano

sono una produzione di serie e

conformi alle direttive europee seguenti: 2006/42/CE

E sono fabbricate conformamente ai seguenti standard o

documenti standardizzati:

EN60745

La documentazione tecnica è tenuta dal nostro rappresentante autorizzato in Europa, che è:

Makita International Europe Ltd.
