MT605 - Schroevendraaier Maktec - Gratis gebruiksaanwijzing en handleiding

Merk	Maktec
Model	MT605
Producttype	Snoerschroefboormachine
Onbelaste snelheid	3000 omw/min
Boorcapaciteit staal	10 mm
Boorcapaciteit hout	25 mm
Totale lengte	229 mm
Netto gewicht	1,3 kg
Voeding	Enkelfasig net, spanning conform typeplaatje
Dubbele isolatie	Ja, geen aarding nodig
Type boorkop	Sleutelboorkop (3 gaten)
Schakelaar	Trekker met vergrendelknop voor continu gebruik
Rotatierichting	Vast (geen omschakelaar)
Belangrijkste functies	Boren in hout, metaal en kunststof; schroeven
Veiligheidsvoorschriften	Gebruik geïsoleerde handgrepen, goede stand, boor niet aanraken na gebruik
Onderhoud	Geen oplosmiddelen gebruiken, reparaties door erkend Makita-servicecentrum
Geluidsdrukniveau	77 dB(A) (onzekerheid K=3 dB(A))
Trillingen (boren in metaal)	3,0 m/s² (onzekerheid K=1,5 m/s²)
Onderdelen	Alleen Makita-onderdelen gebruiken
Repareerbaarheid	Erkend Makita-servicecentrum

Veelgestelde vragen - MT605 Maktec

Hoe installeer of verwijder ik een boor in de MT605?

Zorg ervoor dat het gereedschap is losgekoppeld. Steek de boor volledig in de boorkop, draai met de hand vast, gebruik dan de boorkopsleutel in elk gat en draai met de klok mee om aan te draaien. Om te verwijderen, draai de sleutel tegen de klok in één gat, draai dan met de hand los.

Is de MT605 omkeerbaar?

Nee, de MT605 is niet omkeerbaar. Alleen de modellen MT606 en MT607 hebben een draairichtingschakelaar.

Hoe gebruik ik de continu-vergrendeling?

Trek aan de schakelaartrekker, druk dan op de vergrendelknop. Om te stoppen, trek de trekker volledig in en laat los.

Welke materialen kan ik boren met de MT605?

De MT605 is ontworpen voor boren in hout (tot 25 mm), metaal (tot 10 mm) en kunststof.

Is aarding nodig voor de MT605?

Nee, dankzij dubbele isolatie kan het gereedschap worden aangesloten op een standaard stopcontact zonder aarding.

Wat is het onbelaste toerental van de MT605?

Het onbelaste toerental is 3000 omw/min (vast). Kies voor variabele snelheid de modellen MT606 of MT607.

Hoe onderhoud ik de MT605?

Gebruik nooit benzine, thinner of alcohol. Neem voor reparaties contact op met een erkend Makita-servicecentrum en gebruik originele onderdelen.

Wat is de benodigde voedingsspanning?

Het gereedschap moet worden aangesloten op een netspanning die overeenkomt met de spanning op het typeplaatje. Controleer het typeplaatje voor gebruik.

Wat zijn de essentiële veiligheidsmaatregelen?

Houd het gereedschap altijd vast bij de geïsoleerde handgrepen, vooral bij boren in de buurt van verborgen draden. Zorg voor een goede stand en laat het gereedschap nooit onbeheerd achter wanneer het in werking is.

Waar kan ik onderdelen vinden voor de MT605?

Onderdelen moeten worden verkregen via een erkend Makita-servicecentrum om veiligheid en betrouwbaarheid te garanderen.

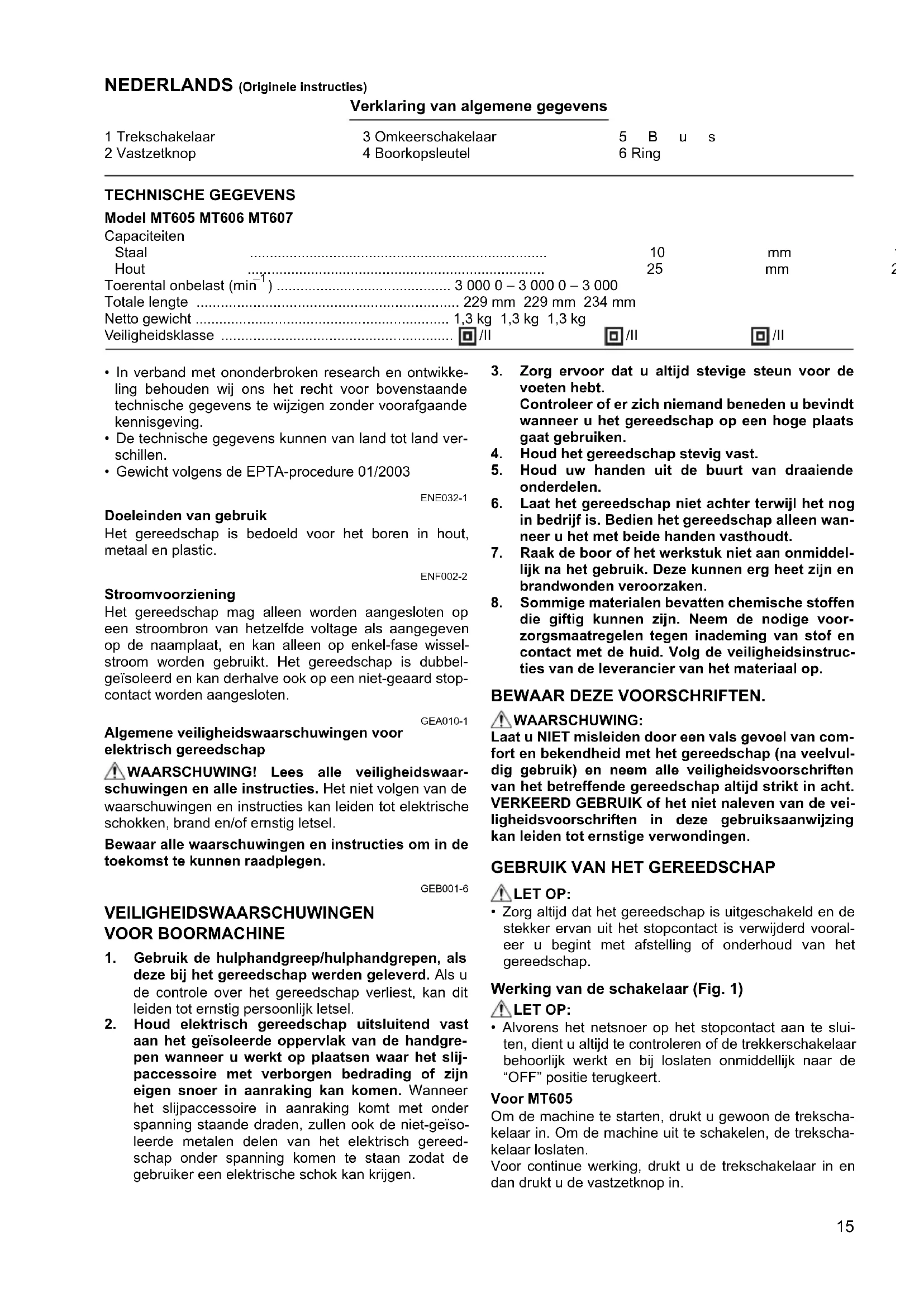

GEBRUIKSAANWIJZING MT605 Maktec

Verklaring van algemene gegevens

1 Trekschakelaar 2 Vastzetknop	3 Omkeerschakelaar 4 Boorkopsleutel	5 B u s
		6 Ring
TECHNISCHE GEGEVENS Model MT605 MT606 MT607 Capaciteiten Staal Hout Toerental onbelast (min-1) Totale lenghte Netto gewicht Veiligheidsklasse	3 000 0 - 3 000 0 - 3 000 229 mm 229 mm 234 mm 1,3 kg 1,3 kg 1,3 kg II /II	10 25 229 mm 229 mm 234 mm 1,3 kg 1,3 kg 1,3 kg II /II	mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm

• In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens de EPTA-procedure 01/2003

ENE032-1

Doeleinden van gebruik

Het gereedschap is bedoeld voor het boren in hout, metaal en plastic.

ENF002-2

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroobron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbelgeisoleerd en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

GEA010-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het nicht volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

GEB001-6

1. Gebruik de hulphandgreep/hulphandgren, als darüber bij het gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot ernstig persoonlijk letsel.

2. Houd elektrisch gereedschap uitsluitend vast aan het geisoleerde oppervlak van de handgrepen wanner u werkt opplaatsen waar het sijpaccesseire met verborgen bedrading of zich eigen snoer in aanraking kan komen. Wanner het sijpaccesseire in aanraking komt met onder spanning staande draden, zullen ook de Niet-geisoleerde metalen delen van het elektrisch gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

3. Zorg ervoor dat u alsijd stevige steun voor de voeten hebt.

Controleer of er zich niemand beneden u befindt wanner u het gereedschap op een hogeplaats gaat gebruiken.

1. Houd het gereedschap stevig vast.
2. Houd uw handen uit de buurt van draaiende onderdelen.
3. Laat het gereedschap Niet acheer terwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met beiden handen vasthoudt.
4. Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik. Deze können erg heet zich en brandwonden veroorzaken.
5. Sommige materialen bevatten chemische stoffen die giftig können sein. Neem de nodige voorzorgsmaatregelen gegen inademing van stof en contact met de huid. Volg de veiligheidsinstrictions van de leverancier van het materiaal op.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort enbekendheid met het gereedschap (na veelvuldig gekruik) en neem alleveiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de voiligheidsvoorschriften in deze gekruiksaanwijzing kan leiden tot ernstige verwondingen.

GEBRUK VAN HET GEREEDSCHAP

LET OP:

• Zorg.altijd dat het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd vooraleer u begint met afstelling of onderhoud van het gereedschap.

Werking van de schakelaar (Fig. 1)

LET OP:

• Alvorens het netsnoor op het stopcontact aan te slui- ten, dient u alkijd te controleren of de trekkerschakelaar behoorlijk werkkt en bij loslaten onmiddelijk maar de "OFF" positie terugkeert.

Voor MT605

Om de machine te starten, drukt u gewoon de trekschakelaar in. Om de machine uit te schakelen, de trekschakelaar loslaten.

Voor continue werkung, drukt u de trekschakelaar in en dan drukt u de vastzetknop in.

Om de machine vanuit deze vergrendelde stand te stoppen, de trekschakelaar volledig indrukken en deze dan los-laten.

Voor MT606, MT607

Om het gereedschap in te schakelen, drukt u gewoon de trekschakelaar in. Hoe dieper de trekschakelaar worden ingedrukt, hoe sneller het gereedschap draait. Om het gereedschap uit te schakelen, de trekschakelaar los-laten.

Voor continue werkung, drukt u de trekschakelaar in en dan drukt u de vastzetknop in.

Om de machine vanuit deze vergrendelde stand te stoppen, de trekschakelaar volledig indrukken en deze dan loslaten.

Werking van de omkeerschakelaar (Fig. 2)

Voor MT606, MT607

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar maar de positie (zijde A) voorrechtse draairichting, of maar de positie (zijde B) voor linkse draairichting.

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekommen. Indien u de draairichting verandert verwijl de boor nog draait, kan het gereedschap beschadigd raken.

INEENZETTEN

LET OP:

• Zorg alsigtijd dat het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Installeren of verwijderen van de boor

LET OP:

• Zorg alsijd dat het gereedschap is uitgeschakeld en+zijn stekker uij het stopcontact is verwijderd voordat u de boor installeert of verwijdert.

Voor MT605, MT606 (Fig. 3)

Om de boor te installeren steekt u deze zover möglichk in de boorkop. Draai de boorkop hierna met de hand vast. Steek verrolgens de boorkopsleutel in elk van de drie gaten en draai maar rechts vast. Zorg ervoor dat u in al de drie gaten gelijklijk vastdraait.

Om de boor te verwijderen, draait u de boorkopsleutel in slechts een gaatje waar links los en draai verrolgens de boorkop met de hand los.

Voor MT607 (Fig. 4)

Houdt de ring vast en draai de bus om maar links voor het openen van de spanklauwen. Steek verwolgens de boor zo ver möglichk in de boorkop. Houdt daarna de ring weer stevig vast en draai de bus om�chts voor het vastzetten van de boorkop.

Voor het verwijderen van de boor, de ring vasthouden en de bus waar links omdraaien.

BEDIENING

Boren

Boren in hout

Voor boren in hout worden de beste resultaten verkreten met houtboren die voorzien zijn van een geleideschroef. Het boren wordt dan vergemakkelijk aangezien de geleideschroef de boor in het hout trekt.

Boren in metaal

Wanner er u begint te boren, gebeurt het dikwijls dat de boor slipt. Om dit te voorkomen slaat u tevoren met een drevel een deukje in het metaal op deplaats waar u wilt boren. Plaats verrolgens de boor in het deukje en start het boren.

Gebruik alkijd boorolie wonneur u in metaal boort. De enige uitzonderingen zich ijzer en koper die "droog" geboard dienen te worden.

LET OP:

• Door teveel druk op het gereedschap uit te oefenen verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boor beschadi-gen, de prestatie van het gereedschap verminderen en de gebruiksduur verkorten.
• Wonneer de boor uit het gaatje tevoorschijn komt, worden een enorme kracht uitgeoefend op het gereedschap en op de boor. Houd waarom het gereedschap stevig vast en wees op uw hoede wonneer de boor door het werkstuk begint te dringen.
• Kleine werkstukken dient u alkijd eerst vast te zetten met een klemschroef of iets dergelijks.

ONDERHOUD

LET OP:

Zorg alttijd dat het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparations en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecentrum, en dat uitsluitend met gebruik van Makita verwangingsonderdelen.

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745:

Geluidsdrukniveau (L_pA) : 77 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Tijdens het werkken kan het geluidsniveau 80 dB (A) overschrijden.

Draag oorbeschemers

ENG900-1

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Toepassing: boren in metaaal

Trillingsemissie (a_h,D) : 3,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingssemissiewaarde is gemeten volgens de standardstestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingssemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingssemissiewaarde afhankelijk van de manier waarop het gereedschap worden gelebruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscylclus, zoals de tijsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Wij, Makita Corporation, als de verantwoordelijkke fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine: Boormachine

Modelnr./Type: MT605, MT606, MT607

in série zichn geproduceden

Voldoen aan de volgende Europese richtlijnen: 2006/42/EC

En zich gefabriciceerd in overeenstemming met de vol-gende normen of genormaliseerde documenten: EN60745

De technische documentatione wird bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.
