BEDIENUNGSANLEITUNG MT653 Maktec

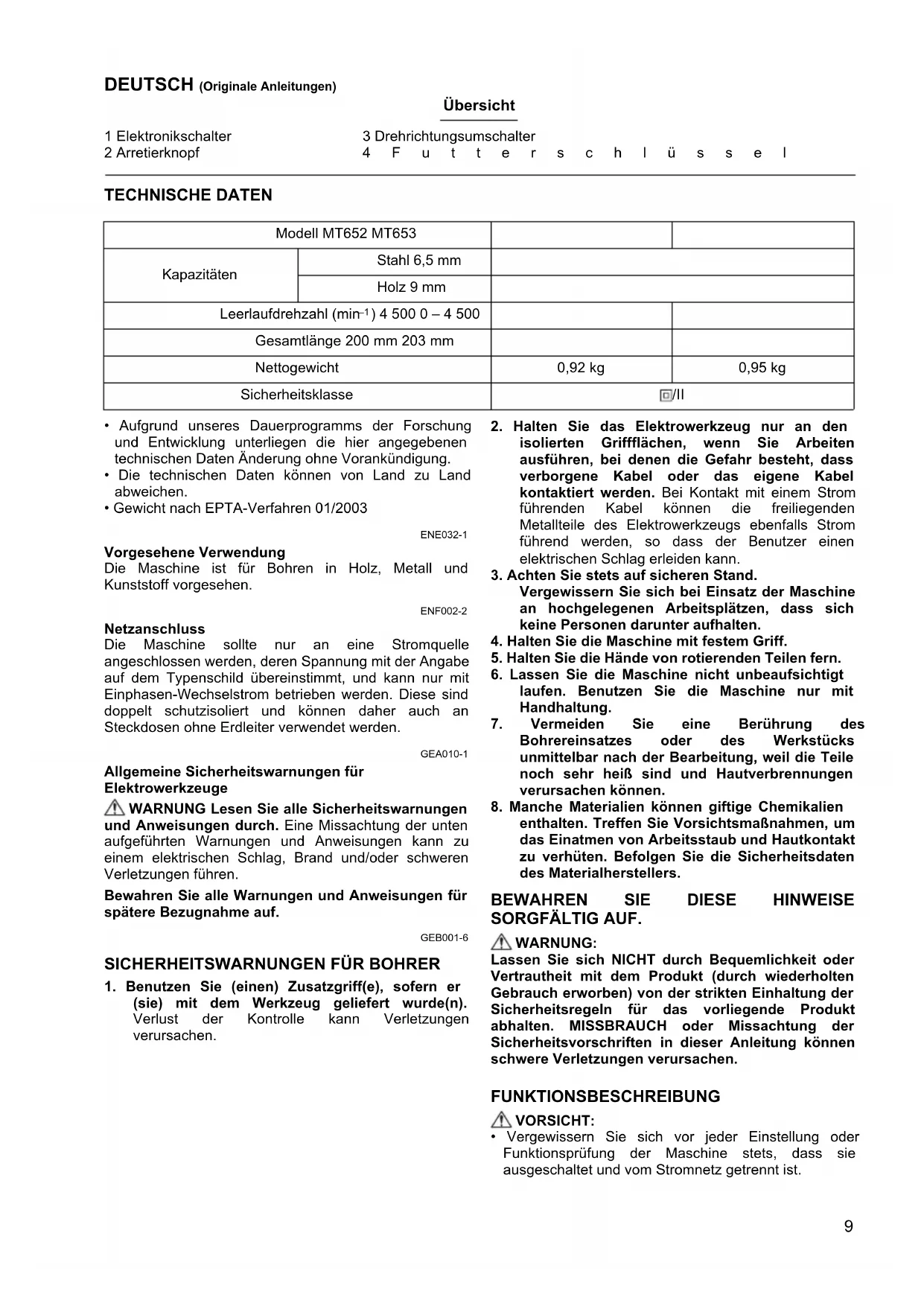

D Hochgeschwindigkeits-Bohrmaschine

Betriebsanleitung

1 Elektronikschalter

2 Arretierknopf

3 Drehrichtungsumschalter

4 F u t t e r s c h l ü s s e l

TECHNISCHE DATEN

Modell MT652 MT653
Kapazitäten	Stahl 6,5 mm
	Holz 9 mm
Leerlaufdrehzahl (min-1) 4 500 0 - 4 500
Gesamtlänge 200 mm 203 mm
Nettogewicht		0,92 kg	0,95 kg
Sicherheitsklasse		☐/II

• Aufgrund unseres Dauerprogramms der Forschung und Entwicklung unterliegen die hier angegebenen technischen Daten Änderung ohne Vorankündigung.
• Die technischen Daten können von Land zu Land abweichen.
  Gewicht nach EPTA-Verfahren 01/2003

ENE032-1

Vorgesehene Verwendung

Die Maschine ist für Bohren in Holz, Metall und Kunststoff vorgesehen.

ENF002-2

Netzanschluss

Die Maschine sollte nur an eine Stromquelle angeschlossen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit Einphasen-Wechselstrom betrieben werden. Diese sind doppelt schutzisoliert und können dazu auch an Steckdosen ohne Erdleiter verwendet werden.

GEA010-1

Allgemeine Sicherheitswannungen für Elektrowerkzeuge

WARNING Lesen Sie alle Sicherheitswannungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

GEB001-6

SICHERHEITSWARNUNGEN FÜR BOHRER

1. Benutzen Sie (einen) Zusatzgriff(e), sofern er (sie) mit dem Werkzeug gefelfert wurde(n). Verlust der Kontrolle kann Verletzungen verursachen.

2. Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel kontaktiert werden. Bei Kontakt mit einem Strom führenden Kabel konnen die freiliegenden Metallteile des Elektrowerkzeugs bereits falls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

3. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz der Maschine an hochgelegen den Arbeitsplatzen, dass sich keine Personen darunter aufhalten.
4. Halten Sie die Maschine mit festem Griff.
5. Halten Sie die Hände von rotierenden Teilen fern.
6. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur mit Handhaltung.
7. Vermeiden Sie eine Berührung des Bohrereinsatzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil die Teile noch sehr heißt sind und Hautverbrennungen verursachen können.
8. Manche Materialien können giftige Chemikalien enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materialherstellers.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

WARNING:

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

FUNKTIONSBESCHREIBUNG

VORSICHT:

• Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung der Maschine stets, dass sie ausgescheltet und vom Stromnetz getrennt ist.

Schalterfunktion (Abb. 1)

VORSICHT:

• Vergewissern Sie sich vor dem Anschlieben der Maschine an das Stromnetz stets, dass der Elektronikschalter ordnungsgemäß Funktioniert und beim Loslassen in die "AUS" Stellung zurückkehrt.
• Der Schalter kann zur Arbeitserleichterung bei längerem Einsatz in der "EIN" Stellung verriegelt werden. Lassen Sie Vorsicht walten, wenn Sie den Schalter in der "EIN" Stellung verriegeln, und halten Sie die Maschine mit festem Griff.

Für Modell MT652

Zum Einsatzen der Maschine einfach den Elektronikschalter drucken. Zum Ausschalten den Elektronikschalter loslassen. Für Dauerbetrieb den Elektronikschalter betätig, den Arretierknopf hineindrücken, und dann den Elektronikschalter loslassen. Zum Ausrasten der Sperre den Elektronikschalter bis zum Anschlag hineindrücken und dann loslassen.

Für Modell MT653

Zum Einsatzen der Maschine einfach den Elektronikschalter drucken. Die Drehzahl erhöht sich durch verständte Druckausübung auf den Elektronikschalter. Zum Ausschalten den Elektronikschalter loslassen. Für Dauerbetrieb den Elektronikschalter betätigten, den Arretierknopf hineindrücken, und dann den Elektronikschalter loslassen. Zum Ausrasten der Sperre den Elektronikschalter bis zum Anschlag hineindrücken und dann loslassen.

Funktion des Drehrrichtungsumschalters (Für Modell MT653) (Abb. 2)

These Maschine besitzt einen Drehrrichtungsumschafter.
Stellen Sie den Drehrrichtungsumschafter für Rechtsdrehung auf die Stellung (Seite A) bzw. für Linksdrehung auf die Stellung (Seite B).

VORSICHT:

• Prufen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.
• Betätigten Sie den Drehrrichtungsumschalter erst, nachdem die Maschine*voll zum Stillstand gekommen ist. Durch Umschalten der Drehrrichtung bei noch laufender Maschine kann die Maschine beschädigt werden.

MONTAGE

VORSICHT:

• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschelt und vom Stromnetz getrennt ist.

Montage und Demontage des Bohrereinsatzes (Abb. 3)

VORSICHT:

• Vergewissern Sie sich vor der Montage oder Demontage des Einsatzes stets, dass die Maschine ausgeschaltet und vom Stromnetz getrennt ist.

Den Bohrereinsatz zum Montieren bis zum Anschlag in das Futter einfahren. Das Futter von Hand anziehen. Den Futterschluss in jedem der drei Löscher einsetzen und im Uhrzeigersinn drehen. Das Futter in allen drei Lächern mit gleicher Kraft anziehen.

Den Futterschlüssel zum Demontieren des Bohrereinsatzes nur in ein Loch einfahren und entgegen dem Uhrzeigersinn drehen, bevor das Futter von Hand gelöst wird.

BETRIEB

VORSICHT:

• Halten Sie das Werkzeug bei der Arbeit immer nur am Handgriff. Berühren Sie nicht den Metallteil.

Bohrbetrieb

Bohren in Holz

Beim Bohren in Holz{laffen sich die besten Ergebnisse mit Holzbohrern erzielen, die mit einer Zentrierspitze ausgestattet sind. Die Zentrierspitze erleichtert das Bohren, da sie den Bohrer in das Werkstück hineinzieht.

Bohren in Metall

Um Abrutschen des Bohrs beim Anbohren zu vermeiden, empfeihlt es sich, die Bohrstelle mit einem Zentrierkörner anzukörnen. Setzen Sie dann die Spitze des Bohrs in die Vertiefung, und beginnen Sie mit dem Bohren.

Verwenden Sie Schneidflüssigkeit beim Bohren von Metall. Eisen und Messing sollen denleich trocken gebohr werden.

VORSICHT:

• Übermäßige Druckausübung auf die Maschine bewirkt keine Beschleunigung der Bohrleitung. Im Gegenteil; übermäßiger Druck führt zu einer Beschädigung der Bohrerspitze und damit zu einer Verringerung der Leistungsfähigkeit sowie zu einer Verkürzung der Lebensdauer der Maschine.
• Beim Bohrungs durchbruch wirkt ein hohes Rückdrehmoment auf Maschine und Bohrer. Halten Sie davon die Maschine mit festem Griff und halten Sie Vorsicht walten, wenn der Bohrer im Begriff ist, aus dem Werkstück auszutreten.
• Kleine Werkstücke sind stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung einzuspannen.

WARTUNG

VORSICHT:

• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschelt und vom Stromnetz getrennt ist.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT thesees Produktus zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Kundendienstzentren unter ausschlielicher Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

SONDERZUBEHÖR

VORSICHT:

Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschrieben Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sichitte an ihre Makita-Kundendienstelle.

• Futterschlüssel
• Futterschlüsselhalter
• Anschlagstange

HINWEIS:

• Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

ENG905-1

Gerausch

Typischer A-bewerteter Gerauschpegel ermittelt gemäß EN60745:

Modell MT652

Schalldruckpegel (L_DA) : 72 dB (A)

Ungewissheit (K): 3 dB (A)

Der Lärmpegel kann während des Betriebs 80 dB (A) überschreiben.

Modell MT653

Schalldruckpegel (L_DA) : 70 dB (A)

Ungewissheit (K): 3^ (A)

Der Lärmpegel kann während des Betriebs 80 dB (A) überschreiben.

Gehorschutz tragen

ENG900-1

Vibration

Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)

ermittelt gemäß EN60745:

Modell MT652

Arbeitsmodus: Bohren in Metall

Vibrationsemission (a_h,D) .. 2,5m / s^2

Ungewissheit (K): 1,5 m/s²

Modell MT653

Arbeitsmodus: Bohren in Metall

Vibrationsemission (a_h,D) :3,0 m/s2

Ungewissheit (K): 1,5 m/s²

ENG901-1

• Der angegebene Vibrationsemissionswert wurde im Einklang mit der Standardprümethode gemessen und kann für den Vergleich zwischen Maschinen herangezogen werden.
• Der angegebene Vibrationsemissionswert kann auch für eine Verbewertung des Gefährungsgrads verwendet werden.

WARNING:

Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise der Maschine vom angegebenen Emissionswert abweichen.
Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten der Maschine zusätzlich zur Betriebszeit).

ENH101-16

Nur für europäische Länder

EG-Übereinstimmungserklarung

Wir, Makita Corporation als verantwortlicher Hersteller, erklaren, dass die folgende(n) Makita-Maschine(n):

Bezeichnung der Maschine:

Hochgeschwindigkeits-Bohrmaschine

Modell-Nr./Typ: MT652, MT653

der Serienproduktion entstammen und

den folgenden europäischen Richtlinien

entsprechen:

2006/42/EG

und gemäß den folgenden Standards oder

standardisierten Dokumenten hergestellt werden:

EN60745

Die technische Dokumentation befindet sich im Bestand von:

Makita International Europe Ltd.

Technische Abteilung,

De technische documentatione wird bewaard door:

Makita International Europe Ltd.

Technische afdeling,
