Tipo di prodotto	Supporto per telecamera
Marca	ABUS
Modello	TV8339
Capacità di carico massima	6 kg
Classe ambientale	II
Fissaggio	Parete o soffitto
Angolo di orientamento	Regolabile orizzontalmente e verticalmente
Materiale	Metallo
Contenuto della confezione	1 supporto per telecamera, 2 fascette per cavi, 3 viti di fissaggio, 3 tasselli, 2 viti di fissaggio della telecamera, 1 manuale
Installazione	Richiede foratura; viti e tasselli inclusi
Compatibilità	Telecamere di sicurezza con viti di fissaggio adatte
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare prodotti abrasivi
Sicurezza	Supporto robusto; capacità di carico di 6 kg per un fissaggio sicuro
Ricambi e riparabilità	Viti di fissaggio incluse; ricambi disponibili presso il produttore
Informazioni generali	Manuale d'uso disponibile in più lingue

Domande frequenti - TV8339 ABUS

Come fissare il supporto TV8339 al soffitto?

Utilizzare il supporto come sagoma per forare 3 fori nel soffitto. Inserire i tasselli, quindi fissare il supporto con le viti fornite. Far passare i cavi prima di avvitare.

Quale tipo di telecamera è compatibile con questo supporto?

Il supporto è progettato per telecamere di sicurezza standard. Utilizzare le viti di fissaggio (B) fornite per montare la telecamera.

Qual è il peso massimo che il supporto può sopportare?

La capacità di carico massima è di 6 kg. Non superare questo limite.

Posso utilizzare questo supporto all'esterno?

La classe ambientale II indica un utilizzo in interni o esterni riparati. Evitare l'esposizione diretta alle intemperie.

Come orientare la telecamera dopo il montaggio?

Allentare le viti del giunto articolato (B) con una chiave a brugola, orientare la telecamera orizzontalmente o verticalmente, quindi serrare le viti.

La vite è inclusa nella confezione?

Sì, la confezione include 3 viti di fissaggio, 3 tasselli, 2 viti di fissaggio della telecamera e 2 fascette per cavi.

È necessario forare dei fori per installare il supporto?

Sì, il supporto funge da sagoma per forare 3 fori. Utilizzare un trapano adatto al materiale della parete o del soffitto.

Quale chiave utilizzare per le viti del giunto articolato?

Utilizzare una chiave a brugola maschia piegata per viti a esagono incassato di dimensioni appropriate.

Posso fissare il supporto su cartongesso?

Sì, ma utilizzare tasselli adatti al cartongesso (non forniti) per un fissaggio solido.

Come far passare i cavi nel supporto?

Introdurre prima i cavi nel supporto prima di fissarlo alla parete/soffitto. Utilizzare le fascette per cavi per lo scarico della trazione (fig. 2 del manuale).

MANUALE UTENTE TV8339 ABUS

① Instruzioni per il montaggio

Deutsch

Supporto per telecamera

Istruzioni per il montaggio

1. Componenti forniti

• 1 supporto videocamera
• 2 serracavi
• 3 viti di fissaggio
• 3 bulloni di espansione
• 2 vite per il fissaggio della videocamera
• 1 istruzioni per il montaggio

2. Montaggio del supporto

1. Utilizzare il supporto come dima di foratura e disegnare i 3 fori sulla parete/soffitto.
2. Praticare i fori per le viti di fissaggio.

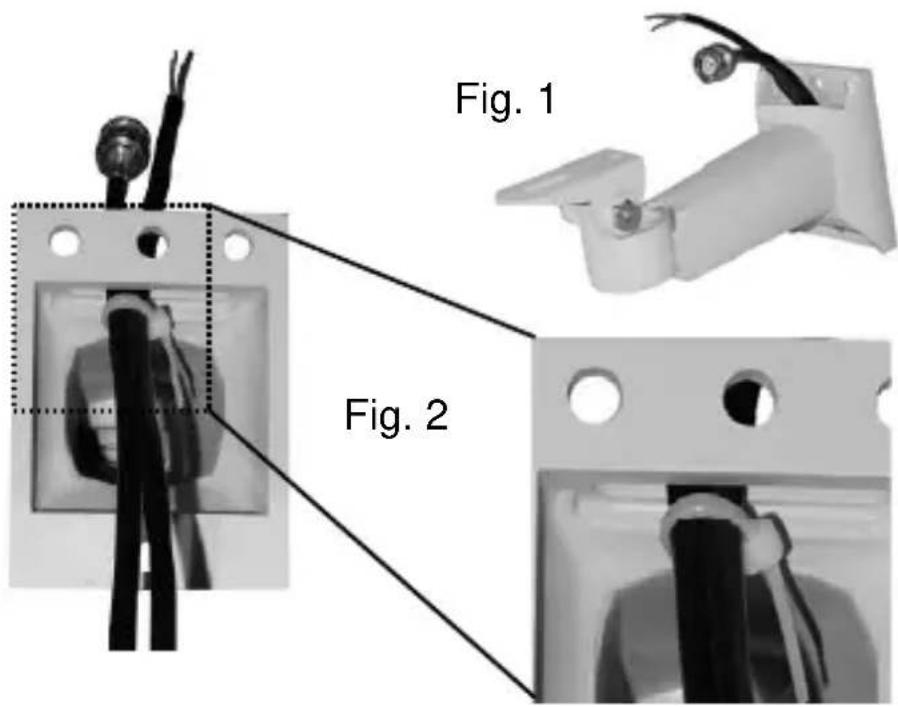

3. Far passare il primo cavo attraverso il supporto (fig. 1) e utilizzare il serracavo per bloccarlo (fig.2)
4. Fissare il supporto con le viti alla parete o al soffitto.

Fig. 1 Fig. 2

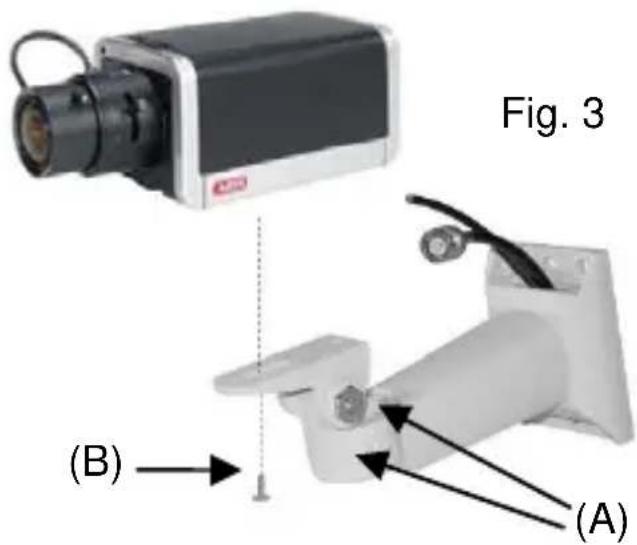

3. Montaggio e regolazione della videocamera (fig. 3)

1. Utilizzare una chiave per brugole adatta per allentare le viti del braccio orientabile (non svitare completamente le viti)
2. Montare la videocamera nel punto previsto sul supporto. Utilizzare le viti in dotazione (B).
3. Regolare la posizione della telecamera in orizzontale o verticale e serrare infine le viti del braccio (B).

Fig. 3 (B) (A)

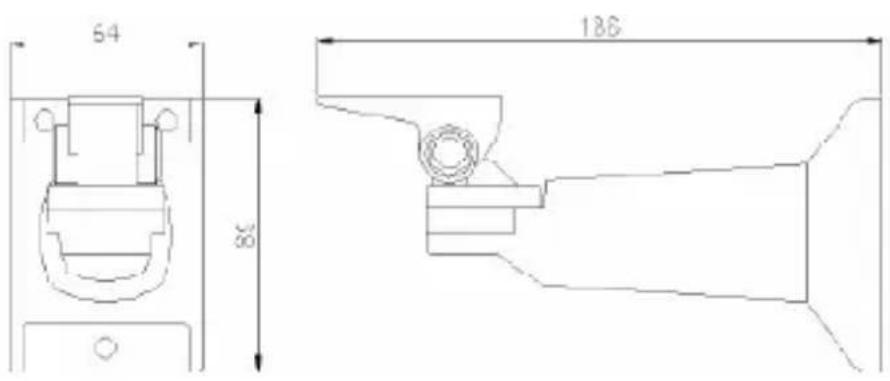

4. Dati tecnici

• Portata massima: 6 kg
• Classe ecologica: II

64 38 186
