Producttype	Camerahouder
Merk	ABUS
Model	TV8339
Maximaal draagvermogen	6 kg
Omgevingsklasse	II
Bevestiging	Muur of plafond
Oriëntatiehoek	Horizontaal en verticaal verstelbaar
Materiaal	Metaal
Inhoud van de verpakking	1 camerahouder, 2 kabelbinders, 3 bevestigingsschroeven, 3 pluggen, 2 camerabevestigingsschroeven, 1 handleiding
Installatie	Boren vereist; schroeven en pluggen meegeleverd
Compatibiliteit	Beveiligingscamera's met geschikte bevestigingsschroeven
Onderhoud en reiniging	Reinigen met een zachte, droge doek; vermijd schurende producten
Veiligheid	Robuuste houder; draagvermogen van 6 kg voor een veilige bevestiging
Onderdelen en repareerbaarheid	Bevestigingsschroeven meegeleverd; reserveonderdelen verkrijgbaar bij de fabrikant
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen

Veelgestelde vragen - TV8339 ABUS

Hoe bevestig ik de TV8339-houder aan het plafond?

Gebruik de houder als mal om 3 gaten in het plafond te boren. Steek de pluggen in en bevestig de houder met de meegeleverde schroeven. Leid de kabels voordat u de schroeven vastdraait.

Welk type camera is compatibel met deze houder?

De houder is ontworpen voor standaard beveiligingscamera's. Gebruik de meegeleverde bevestigingsschroeven (B) om de camera te monteren.

Wat is het maximale gewicht dat de houder kan dragen?

Het maximale draagvermogen is 6 kg. Overschrijd deze limiet niet.

Kan ik deze houder buitenshuis gebruiken?

Omgevingsklasse II geeft aan dat de houder geschikt is voor gebruik binnenshuis of in een beschutte buitenruimte. Vermijd directe blootstelling aan weersinvloeden.

Hoe richt ik de camera na montage?

Draai de schroeven van het scharnier (B) los met een inbussleutel, stel de camera horizontaal of verticaal af en draai de schroeven weer vast.

Zit het schroefmateriaal in de verpakking?

Ja, de verpakking bevat 3 bevestigingsschroeven, 3 pluggen, 2 camerabevestigingsschroeven en 2 kabelbinders.

Moet ik gaten boren om de houder te installeren?

Ja, de houder dient als mal om 3 gaten te boren. Gebruik een boormachine die geschikt is voor het materiaal van de muur of het plafond.

Welke sleutel gebruik ik voor de schroeven van het scharnier?

Gebruik een inbussleutel van de juiste maat.

Kan ik de houder op gipsplaat bevestigen?

Ja, maar gebruik pluggen die geschikt zijn voor gipsplaat (niet meegeleverd) voor een stevige bevestiging.

Hoe leid ik de kabels door de houder?

Leid de kabels eerst door de houder voordat u deze aan de muur/het plafond bevestigt. Gebruik de kabelbinders voor trekontlasting (fig. 2 van de handleiding).

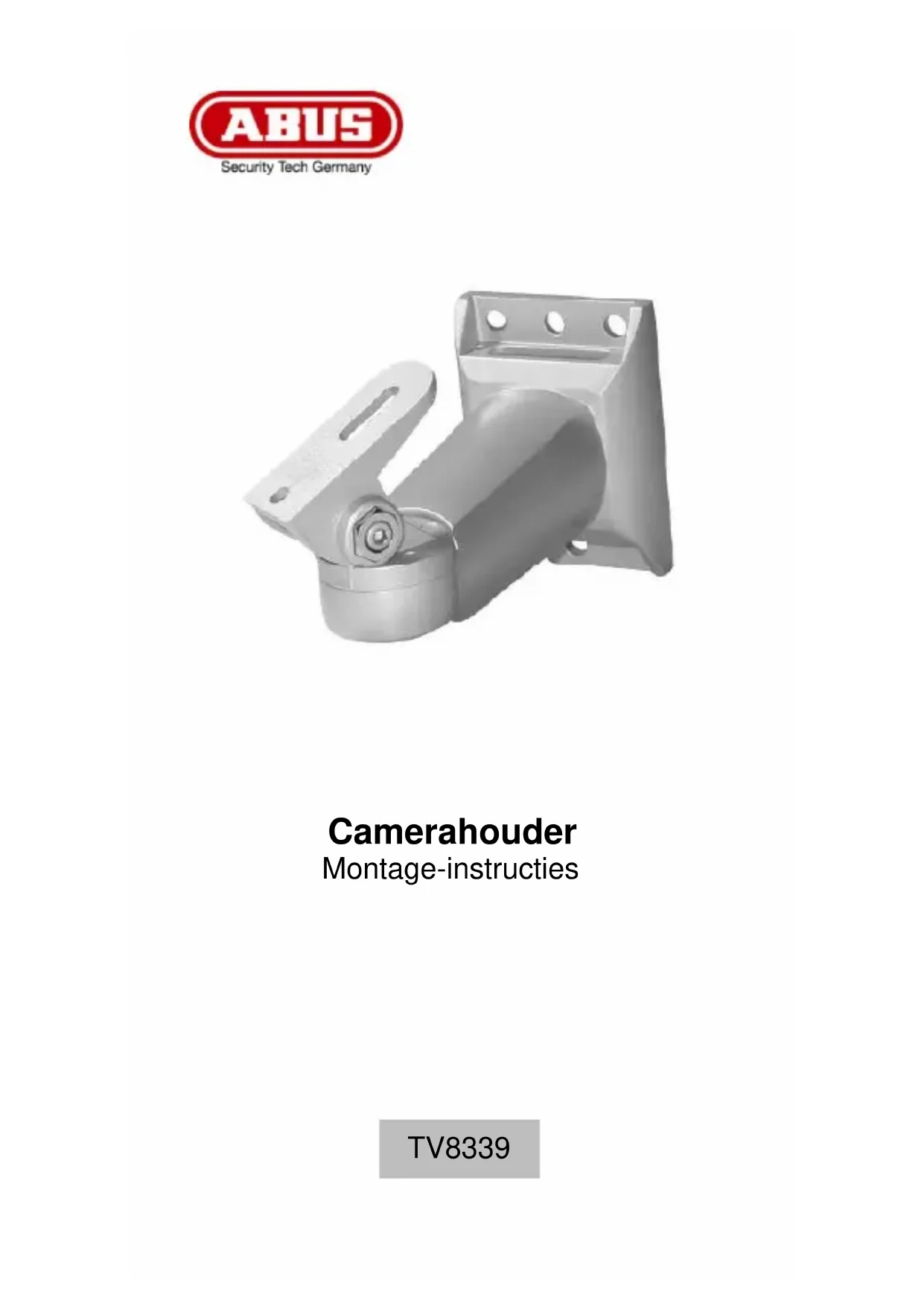

GEBRUIKSAANWIJZING TV8339 ABUS

NL Montage-instructies

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

Dansk

1. Inhoud van de levering

• 1 camerahouder
• 2 kabelbinders
• 3 bevestigingsschroeven
- 3 wall pluggen
• 2 schroef voor de camerabevestiging
• 1 montage-instructies

1. Gebruik de houder als boorsjabloon en teken de overeenkomstige 3 boorgaten op de muur/hetplafond.
2. Boor de gaten voor de bevestigingsschroeven.

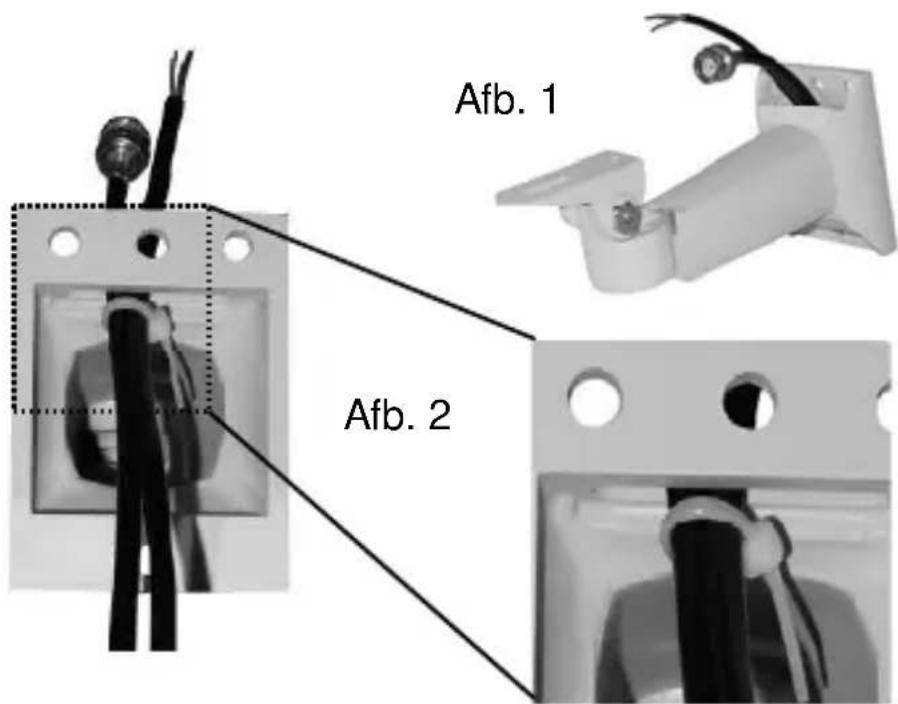

3. Steek eerst de kabel door de houder (afb. 1) en gebruik de kabelbinders voor de trekontlasting (afb. 2).

4. Bevestig nu de houder met de schroeven op de muur/het plafond.

Afb. 1 Afb. 2

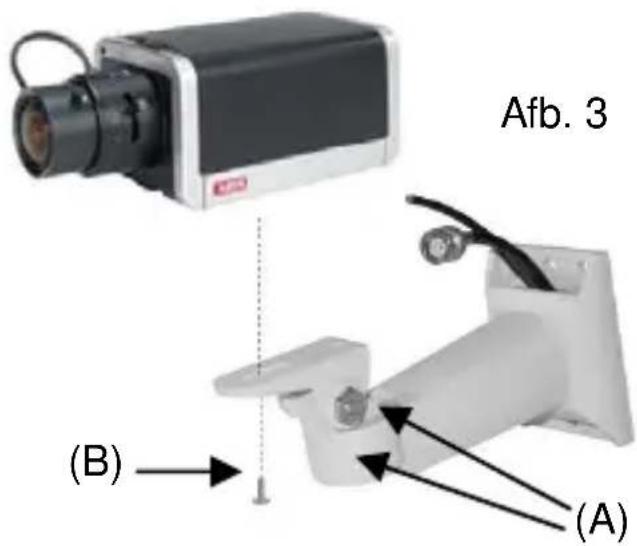

3. Montage & bijstelling van de camera (afb. 3)

1. Gebruik een passende inbussleutel om de fixeerschroeven van het instelbare scharnier los te draaien (schroeven er niet helemaal uit draaien).
2. Monteer nu de camera op de daarvoor bestemde plaats op de houder. Gebruik hiervoor de bijgevoegde schroef (B).
3. Stel de camera horizontaal of verticaal in en draai vervolgens de fixeerschroeven van de scharnier (B) vast.

Afb. 3 (B) (A)

• Maximaal draagvermogen: 6 kg
• Milieuklasse: II:

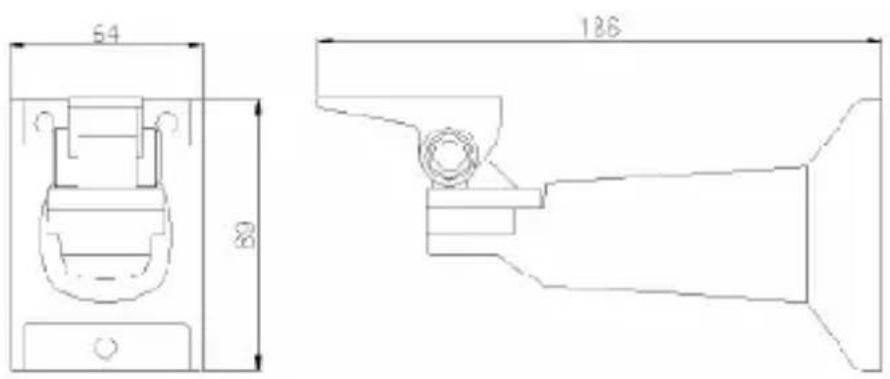

54 8 186

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.
