BRUGSANVISNING TV8339 ABUS

DK Monteringsvejledning

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

1. Lieferumfang

Kameraholder Monteringsvejledning

1. Leveringsomfang

• 1 stk. kameraholder
• 2 stk. kabelbindere
• 3 stk. befæstigelsesskruer
• 3 stk. dyvler
• 1 stk. montagevejledning

• 2 stk. skrue til befæstigelse af kameraet

2. Montage af holderen

1. Brug holderen som boreskabelon og tegn de tilsvarende 3 borehuller på væggen/loftet.
2. Bor hullerne til befæstigelsesskruerne.

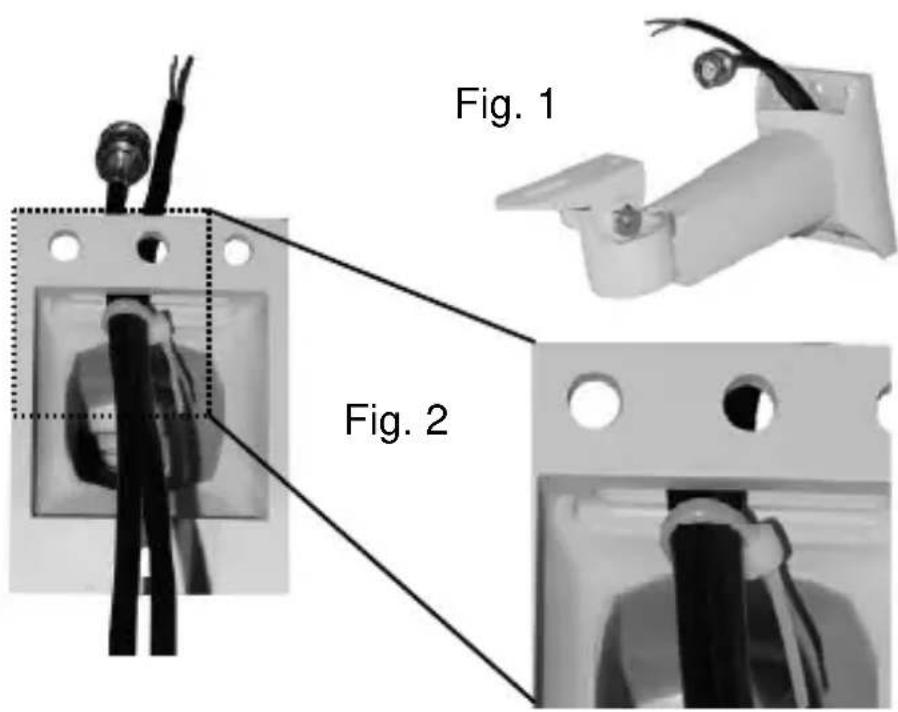

3. Stik først kablerne gennem holderen (fig. 1) og brug kabelbinderne til trækaflastning (fig. 2).
4. Fastgør nu holderen med skruerne på væggen/loftet.

Fig. 1 Fig. 2

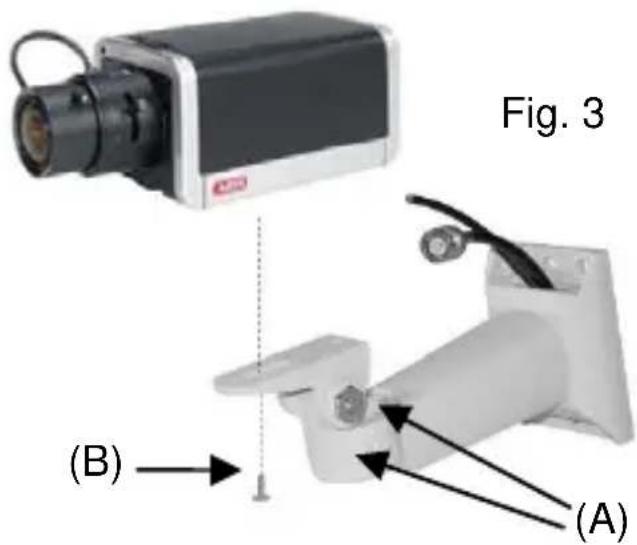

3. Montage & justering af kameraet (fig. 3)

1. Brug en passende unbrakonøgle til at løsne låseskruerne på det indstillelige led (skru ikke skruerne helt ud).
2. Montér nu kameraet på det dertil beregnede sted på holderen. Skru det fast med den medfølgende skrue (B).
3. Ret kameraet horisontalt og vertikalt ind og stram derefter ledets låseskruer (B) så de sidder fast.

Fig. 3 (B) (A)

4. Tekniske data
