TV8339 - Support de caméra ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de caméra
Marque	ABUS
Modèle	TV8339
Capacité de charge maximale	6 kg
Classe environnementale	II
Fixation	Mur ou plafond
Angle d'orientation	Réglable horizontalement et verticalement
Matériau	Métal
Contenu de l'emballage	1 support de caméra, 2 serre-câbles, 3 vis de fixation, 3 chevilles, 2 vis de fixation de la caméra, 1 notice
Installation	Nécessite perçage; vis et chevilles fournies
Compatibilité	Caméras de sécurité avec vis de fixation adaptées
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; éviter les produits abrasifs
Sécurité	Support robuste; capacité de charge de 6 kg pour une fixation sûre
Pièces détachées et réparabilité	Vis de fixation fournies; pièces de rechange disponibles auprès du fabricant
Informations générales	Notice d'utilisation disponible en plusieurs langues

FOIRE AUX QUESTIONS - TV8339 ABUS

Comment fixer le support TV8339 au plafond ?

Utilisez le support comme gabarit pour percer 3 trous au plafond. Insérez les chevilles, puis fixez le support avec les vis fournies. Passez les câbles avant de visser.

Quel type de caméra est compatible avec ce support ?

Le support est conçu pour des caméras de sécurité standard. Utilisez les vis de fixation (B) fournies pour monter la caméra.

Quel est le poids maximum que peut supporter le support ?

La capacité de charge maximale est de 6 kg. Ne dépassez pas cette limite.

Puis-je utiliser ce support en extérieur ?

La classe environnementale II indique une utilisation en intérieur ou extérieur abrité. Évitez l'exposition directe aux intempéries.

Comment orienter la caméra après montage ?

Desserrez les vis du joint articulé (B) avec une clé Allen, orientez la caméra horizontalement ou verticalement, puis resserrez les vis.

La visserie est-elle incluse dans l'emballage ?

Oui, l'emballage comprend 3 vis de fixation, 3 chevilles, 2 vis de fixation de la caméra et 2 serre-câbles.

Faut-il percer des trous pour installer le support ?

Oui, le support sert de gabarit pour percer 3 trous. Utilisez une perceuse adaptée au matériau du mur ou du plafond.

Quelle clé utiliser pour les vis du joint articulé ?

Utilisez une clé mâle coudée pour vis à six pans creux (clé Allen) de taille appropriée.

Puis-je fixer le support sur du placoplâtre ?

Oui, mais utilisez des chevilles adaptées au placoplâtre (non fournies) pour une fixation solide.

Comment passer les câbles dans le support ?

Introduisez d'abord les câbles dans le support avant de le fixer au mur/plafond. Utilisez les serre-câbles pour la décharge de traction (fig. 2 de la notice).

MODE D'EMPLOI TV8339 ABUS

F Instructions d'installation

Ce mode d'emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Nederlands

Instructions d'installation

1. Livraison

• 1 support de caméra
• 2 serre-câbles
• 3 vis de fixation
• 3 chevilles
• 2 vis de fixation de la caméra
• 1 Instructions de montage

2. Montage du support

1. Utiliser le support en tant que gabarit de perçage et tracer les 3 trous à percer correspondants sur le mur/au plafond.
2. Percer les trous destinés aux vis de fixation.

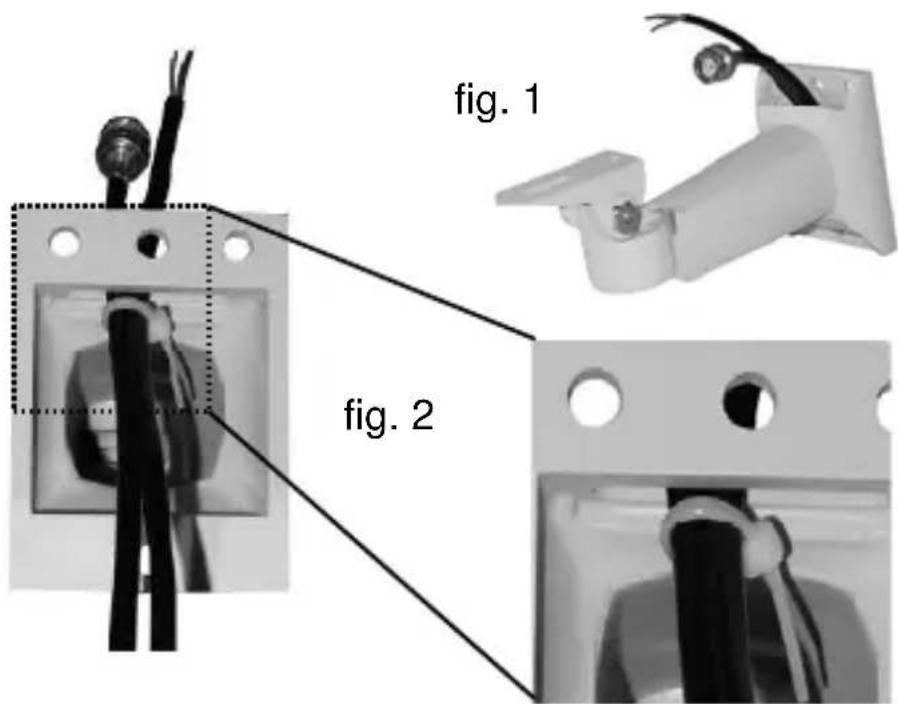

3. Introduire d'abord les câbles dans le support (fig.1) et utiliser les serre-câbles à des fins de décharge de traction (fig. 2).
4. Fixer maintenant le support au mur/au plafond à l'aide des vis.

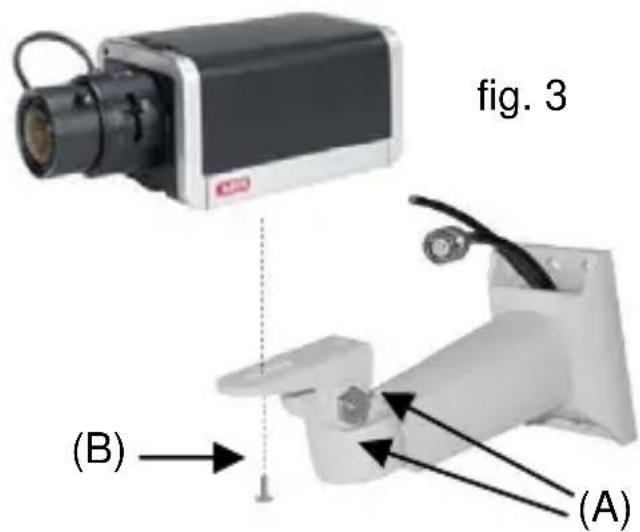

3. Montage et réglage de la camera (fig. 3)

1. Utiliser une clé mâle coudée pour vis à six pans creux correspondante pour dévisser les vis de fixation du joint articulé réglable (ne pas retirer complètement les vis).
2. Monter maintenant la caméra à l'endroit prévu à cet effet du support. Utiliser pour cela la vis (B) fournie.
3. Orienter horizontalement ou verticalement la caméra, puis visser fermement les vis de fixation du joint articulé (B).

4. Fiche technique

• Capacité de charge maximale: 6 kg
• Classe environnementale: II

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.
