MANUALE UTENTE IRRF7243 MARMITEK

3.3 Controlar con su telemando RF

3.3 Controlar con su telemando RF

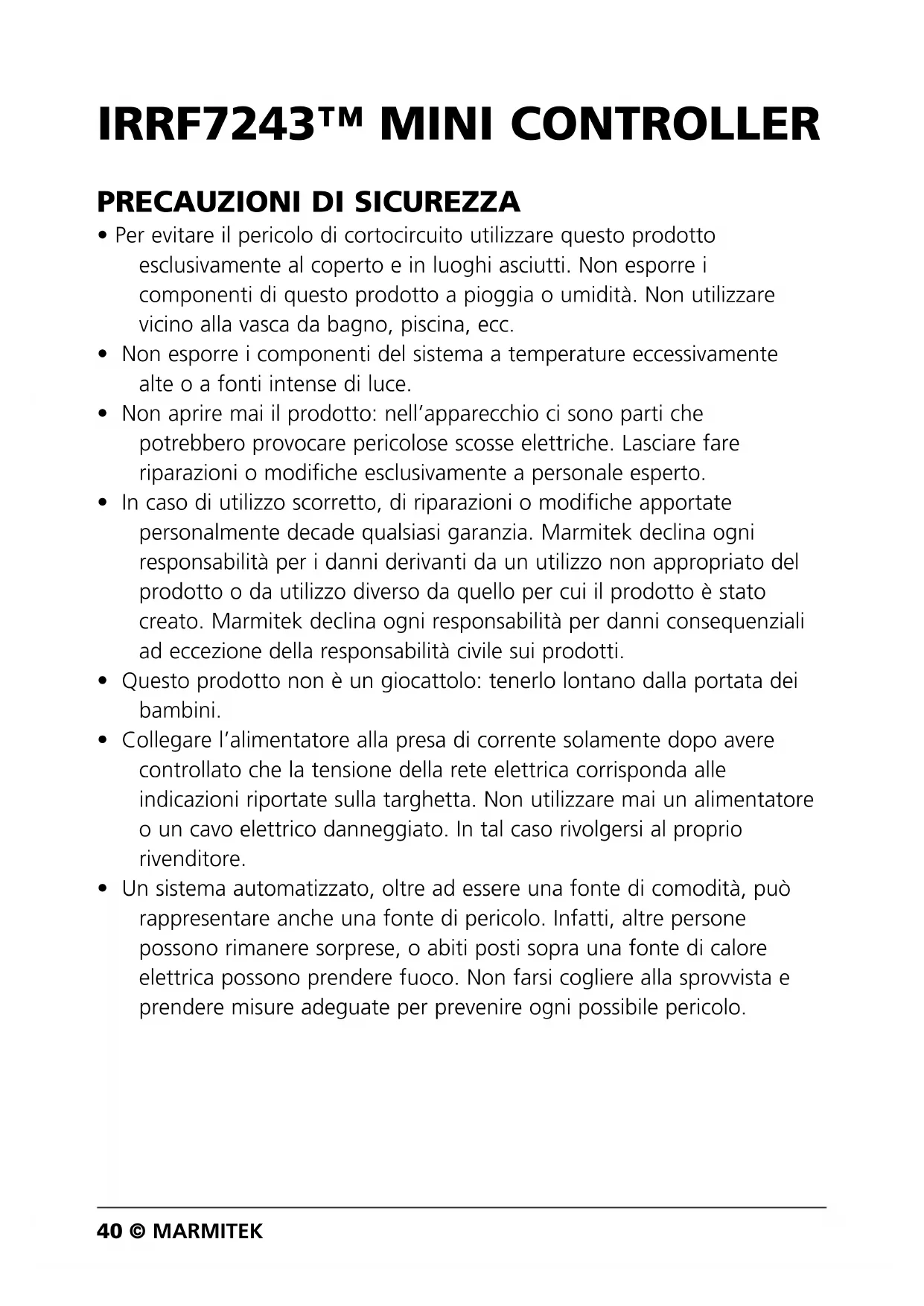

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.

• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.

• Non aprire mai il prodotto: nell’apparecchio ci sono parti che potrebbero provocare pericolose scosse elettriche. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.

• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.

• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.

• Collegare l’alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.

• Un sistema automatizzato, oltre ad essere una fonte di comodità, può rappresentare anche una fonte di pericolo. Infatti, altre persone possono rimanere sorprese, o abiti posti sopra una fonte di calore elettrica possono prendere fuoco. Non farsi cogliere alla sprovvista e prendere misure adeguate per prevenire ogni possibile pericolo. 40 © MARMITEKCOME FUNZIONA MARMITEK X-10? I componenti del programma Marmitek X-10 comunicano tra loro attraverso la rete d’illuminazione esistente (tramite segnali Marmitek X-10). Il programma è costituito da tre tipi di componenti:

1. Moduli: elementi che ricevono i segnali Marmitek X-10 e

commutano o smorzano il carico collegato.

2. Controller: elementi che inviano i segnali Marmitek X-10 e controllano

3. Sender: componenti senza fili, per esempio telecomandi. I segnali di

questi sono ricevuti da un controller con la funzione di Transceiver (IRRF 7243, TM13 o la Centralina di un Sistema di Protezione Marmitek). I segnali sono inviati sulla rete d’illuminazione dal Transceiver. INDIRIZZI È possibile impostare fino ad un massimo di 256 indirizzi diversi. A loro volta essi sono suddivisi nel cosiddetto codice casa (da A a P) e codice unità (da 1 a 16). Il codice casa può anche essere impostato sui controller, in modo che controller e moduli vengano a far parte dello stesso sistema. L’indirizzo potrà essere impostato tramite le apposite rotelline per il codice o premendo dei tasti, secondo il tipo di modulo. Il sistema Marmitek X-10 comprende dei comandi standard per la gestione contemporanea di tutte le unità con lo stesso codice casa (ad es. tutte le luci accese, tutte le luci spente ecc.).

Portata dei segnali Marmitek X-10 lungo la rete d’illuminazione e suo incremento. Il Sistema Marmitek X-10 si basa sulla comunicazione attraverso la rete d’illuminazione esistente. La portata dei segnali lungo la rete è fortemente dipendente dalla situazione locale. Un valore medio e auspicabile di portata si ottiene in realtà con una lunghezza di cavo di 80 metri. In caso di problemi di portata dei segnali Marmitek X-10, rivestono importanza i seguenti fattori:

1. Qualora si utilizzino in casa più fasi, può essere indispensabile

accoppiarle, per la qualità dei segnali Marmitek X-10. L’accoppiamento può essere realizzato con l’ausilio di Filtri Accoppiatori di Fase FD10 ed è 41IRRF7243

ITALIANOnecessario nel caso in cui le prese a muro e i punti d’illuminazione siano effettivamente divisi in più fasi (la presenza di più gruppi non costituisce alcun problema per il segnale Marmitek X-10). Per edifici di maggiori dimensioni, si consiglia l’impiego di un ripetitore attivo a 3 fasi, al posto di Filtri Accoppiatori di Fase.

2. I segnali Marmitek X-10 possono essere smorzati da apparecchiature e da

sistemi d’illuminazione collegati alla rete d’illuminazione. In normali impianti domestici, quest’effetto è generalmente d’entità trascurabile (il Sistema Marmitek X-10 fa uso, tra l’altro, di un sistema attivo di rinforzo, atto ad eliminare quest’effetto). Si può verificare, tuttavia, che un apparecchio di casa interferisca con i segnali. Qualora si avvertano occasionali problemi nella corretta trasmissione dei segnali, è possibile individuare l’apparecchio responsabile del disturbo in modo relativamente semplice, vale a dire staccando le spine dell’apparecchio che si sospetta responsabile dalla presa di corrente e testando di nuovo il sistema. Nel caso in cui, staccando, per esempio, la spina del monitor del proprio PC, scompaia il problema di portata insufficiente, si potrà risolvere il problema attaccando al monitor del PC un Filtro Plug-in FM10. Questo Filtro Plug-in impedisce all’apparecchio in questione di continuare a smorzare i segnali. Le apparecchiature che, a tal riguardo, vale la pena controllare: Monitor di PC PC provvisti d’alimentazione relativamente pesante Vecchi televisori Fotocopiatrici Anche un ambiente della casa con estesa illuminazione al neon può causare disturbo. Lampade a scarica con apparecchio elettronico d’accensione preliminare

3. Alcuni (vecchi) apparecchi sono in grado di inviare segnali di disturbo

sulla rete, dai quali si origina un disturbo di comunicazione del sistema Marmitek X-10. Si tratta d’apparecchiature che causano disturbi su una frequenza di 120 kHz. Questa frequenza di 120 kHz è utilizzata dal Sistema Marmitek X-10 come frequenza di trasmissione, per l’invio di informazioni digitali lungo la rete d’illuminazione. Gli apparecchi che inviano questo tipo di segnali possono essere provvisti di un Filtro Plug-in FM10. Grazie a questo filtro, i segnali di disturbo non potranno più raggiungere la rete.

4. Per via dell’assetto del segnale, altre fonti (di disturbo) non sono mai in

grado di attivare o disattivare i moduli del Sistema Marmitek X-10. Il segnale può tuttavia essere smorzato da altri elementi, per esempio babyphon che devono essere sempre commutati su ‘TALK’. La presenza di 42 © MARMITEKquesto tipo di segnali può impedire il passaggio indisturbato del segnale Marmitek X-10.

5. La rete d’illuminazione di un’abitazione non termina alla porta d’ingresso.

Tutto ciò che è collegato, all’esterno (e nelle adiacenze) della propria abitazione, all’impianto d’illuminazione interno può esercitare un influsso sui segnali Marmitek X-10. Soprattutto nel caso di abitazioni confinanti, per esempio, con il salone di uno stabilimento che ospita macchinari pesanti, è utile aggiungere alle fasi in ingresso dei Filtri Accoppianti di Fase FD10. Questi filtri realizzano quello che si può definire un blocco di tutti i segnali indirizzati all’interno o all’esterno dell’abitazione, pur facendo in modo che si realizzi un perfetto ‘adattamento d’impedenza’ della rete d’illuminazione dell’abitazione. Collocando queste unità, si adegua la propria abitazione alle esigenze di un Sistema Marmitek X-10. Le unità collocate accoppiano anche le fasi (si rimanda al punto 1 precedente).

3.1 Gestione tramite la tastiera del Mini Controller

3.3 Gestione tramite il telecomando RF

……..………….................................................................................... 49 INTRODUZIONE Congratulazioni per l’acquisto del Marmitek X-10 IRRF7243 Mini Controller. Con il Mini Controller si possono gestire luci ed apparecchi a distanza. Si può mettere il Mini Controller dappertutto in casa, a condizione che ci sia una presa, ad es. in sala, o sul comodino. Si possono accendere e spegnere le luci e gli apparecchi con telecomando universale a infrarossi (compatibile con X-10), telecomando X-10 RF (alta frequenza, attraverso pavimenti e muri) o i tasti del Mini Controller. In questo modo è possibile spegnere a 43IRRF7243

ITALIANOdistanza la radio dei bambini o spegnere la TV o l’abat-jour nella camera da letto. Si possono anche accendere tutte le luci di notte, se si sente un rumore sospetto, o spegnere tutti gli apparecchi.

I comandi Marmitek X-10 si possono dare in diversi modi:

1. Direttamente con la tastiera incorporata (incluso i comandi ‘attenuare’,

‘accendere tutte le luci’ e ‘spegnere tutte le luci). Possono essere gestiti al massimo 8 moduli ‘X-10’. Vedere capitolo 3.1.

2. Tramite telecomando universale a infrarossi, compatibile con 'X-10'. A

secondo del modello: One for All, Philips Pronto, Thomson, Marmitek, ecc. Vedere capitolo 3 e 3.2.

3. Tramite qualsiasi telecomando Marmitek X-10 IRRF. In questo caso il Mini

Controller funzione come ricetrasmettitore. Vedere capitolo 3 e 3.3.

2. INSTALLAZIONE MINI CONTROLLER

L’installazione del Mini Controller è semplice. Seguire le seguenti istruzioni:

1. Si seleziona uno dei 16 codici di lettera (A...P) del Codice di Casa

girando una piccola rotellina con un piccolo cacciavite. Bisogna scegliere lo stesso codice che Lei ha impostato nei Suoi moduli e nel telecomando (vale per telecomandi RF e Philips Pronto).

Per poter gestire i moduli X-10, bisogna impostare il codice Home Automation IR sul telecomando X-10. Questo codice si trova nel libretto dei codici per il telecomando (vedere le istruzioni per l’uso del telecomando per l’impostazione di un codice per VCR, SAT, ecc.) Tenere conto del fatto che uno dei botoni modus del telecomando deve essere assegnato a questo codice Home Automation. Per elenchi attuali dei codici del telecomando Marmitek, vedere www.marmitek.com. Per telecomandi non-X-10 bisogna consultare le istruzioni per l’uso e il libretto dei codici del telecomando in questione. 44 © MARMITEKITALIANO

3.1 Gestione tramite la tastiera del Mini Controller

1. Premere il tasto con il numero che corrisponde al Codice Unità del

modulo che Lei vuole gestire. Premere ON per accendere il modulo; OFF per spegnere il modulo. Il selettore determina quale gruppo dei quattro Codici Unità saranno gestiti dai tasti della tastiera (1-4 o 5-8).

2. Per variare l’intensità della luce: premere DIM/BRIGHT (questo funziona

soltanto se il lampadario è stato collegato con un "modulo lampada").

Per accendere o spegnere una lampada o un apparecchio:

1. Puntare il telecomando sul lato davanti del Mini Controller.

2. Premere il tasto mode del telecomando che si è assegnato a Home

3. Digitare il numero del modulo sulla tastiera numerica (1-9).

4. Premere Channel +/- per accendere/spegnere gli apparecchi collegati con

il modulo. Per attenuare la luce di una lampada:

1. Puntare il telecomando sul lato anteriore del Mini Controller.

2. Premere il tasto mode del telecomando che si è assegnato a Home

3. Digitare il numero del modulo sulla tastiera numerica (1-9).

4. Premere Volume +/- per attenuare la luce della lampada collegata al

modulo. Nota: Se si utilizza un telecomando Marmitek, usare codice 821 o 0821. Per gestire moduli con un Codice Unità più alto di 9, si può utilizzare i seguenti tasti sulla maggioranza dei telecomandi:

• ‘10’, premere il tasto 0, seguito da on (Chan+), off (Chan-), bright (Vol+) o dim (Vol-).

• ‘11’, premere il tasto AV seguito da on (Chan+), off (Chan-), bright (Vol+) o dim (Vol-). 45IRRF7243 TM• ‘12’, premere il tasto (o record = registrare) seguito da on (Chan+), off (Chan-), bright (Vol+) ofDim (Vol-).

• ‘13’, premere il tasto seguito da on (Chan+), off (Chan-), bright (Vol+) o dim (Vol-).

• ‘14’, premere il tasto seguito da on (Chan+), off (Chan-), bright (Vol+) o dim (Vol-).

• ‘15’, premere il tasto seguito da on(Chan+), off (Chan-), bright (Vol+) o dim (Vol-).

• ‘16’, premere il tasto ‘/- seguito da on (Chan+), off (Chan-), bright (Vol+) o dim (Vol-). Per accendere tutte le luci:

1. Puntare il telecomando sul lato davanti del Mini Controller.

2. Premere il tasto mode del telecomando cui si è assegnato Home

3. Premere il tasto POWER del telecomando.

Per spegnere tutti i moduli:

1. Puntare il telecomando sul lato davanti del Mini Controller.

2. Premere il tasto mode del telecomando cui si è assegnato Home

3. Premere il tasto MUTE del telecomando.

Nota: Per Philips PRONTO: Quando il Mini Controller è impostato sul Codice di Casa P, tutti i comandi del Pronto saranno convertiti in un segnale X-10 sulla rete elettrica. In questo caso il Codice di Casa utilizzato è uguale al Codice di Casa che è stato impostato sul video 'Codice di Casa' del Pronto. Quando Lei preme i tasti del Mini Controller, il Codice di Casa P sarà utilizzato.

3.3 Gestione tramite il telecomando RF

Per attenuare/intensificare la luce dei lampadari: Premere il tasto ON con il numero che corrisponde al Codice Unità del modulo (1-16) di cui variare la luce, seguito da DIM o BRIGHT. 46 © MARMITEKITALIANO Per telecomandi universali X-10 IRRF impostati sull’uso RF:

1. Premere il tasto mode del telecomando cui si è assegnato Home

2. Digitare il numero del modulo sulla tastiera numerica (1-16).

3. Premere Volume +/- per attenuare.

Nota: Per telecomandi RF: Quando il Mini Controller è impostato sul Codice di Casa P, nonostante il Codice di Casa tutti i comandi del telecomando saranno convertiti in un signale X-10 sulla rete elettrica. In questo caso il Codice di Casa utilizzato è uguale al Codice di Casa che è stato impostato sul telecomando. Quando Lei preme i tasti del Mini Controller, il Codice di Casa P sarà utilizzato. DOMANDE FREQUENTI Perché alcuni moduli si accendono o si spengono spontaneamente? È possibile che il Sistema Marmitek X-10 installato sia influenzato da un altro Sistema X-10 presente nelle vicinanze. Dal momento che i segnali Marmitek X-10 sono inviati lungo la rete d’illuminazione, è possibile che essi facciano ingresso nell’edificio, o che ne escano. Questo problema può essere risolto selezionando un altro Codice Domestico (A .. P). Si possono anche collocare dei Filtri Accoppiatori di Fase FD10, per bloccare segnali in ingresso e in uscita. I miei moduli non reagiscono al mio controller. Assicurarsi che tutti i componenti utilizzati siano impostati sullo stesso Codice Domestico (codice in lettere A..P). I miei moduli non reagiscono al telecomando o al sensore. In caso di utilizzo di telecomandi o di sensori, occorre far uso di un modulo Transceiver TM13, o della centralina di un Sistema di Allarme Marmitek. Questi elementi commutano i segnali dei telecomandi e dei sensori, in base al protocollo della rete d’illuminazione Marmitek X-10. Anche nel caso di più di un telecomando o di un sensore, basta avere un’unica centralina. 47IRRF7243 TMPosso aumentare la portata del mio telecomando usando più di un Transceiver? Sì. È possibile utilizzare più di un Transceiver TM13 all’interno di un’abitazione, nel caso in cui i telecomandi non siano adeguati alle funzioni desiderate. I TM13 sono provvisti della cosiddetta “collision detection”, ideata per evitare che i segnali siano disturbati, quando entrambe le unità TM13 inviano nello stesso momento dei segnali, lungo la rete d’illuminazione. Per non rallentare senza necessità il proprio Sistema Marmitek X-10 e per evitare effetti simili a urti e strattoni in caso di smorzamento, è indispensabile collocare le unità TM13, nell’abitazione, il più lontano possibile l’una dall’altra. Il IRRF7243 non funziona con il mio telecomando. Il Codice di Casa del telecomando e del resto dei componenti deve avere lo stesso codice lettera. Impostare il telecomando Marmitek per l’uso con l’ IRRF7243. Il codice giusto si trova nel libretto dei codici del telecomando. Il mio IRRF7243 agisce sulle unità sbagliate. L’interruttore [1 ..4 / 5 .. 8] è forse nella posizione sbagliata? Quali telecomandi posso utilizzare con il IRRF7243? I seguenti telecomandi possono essere utilizzati con il IRRF7243: Telecomando a infrarossi (IR):

• Alcuni modelli One for All

• Alcuni modelli Universal Remote

• Alcuni modelli Logitech Harmony

• Alcuni modelli Marantz RC

• Philips Pronto (Codici Marmitek X-10 IR per il Pronto si trovano in Internet) 48 © MARMITEKITALIANO Telecomando X-10 IRRF

• Marmitek PC Control Per quesiti a cui non trovate risposta qui sopra, vi invitiamo a visitare www.marmitek.com. DATI TECNICI Alimentazione: 230VAC / 50 Hz, 2 Watt Trasmissione di segnali: > 2,5Vpp a 120 kHz ± 1kHz Codici chiave X-10 : All units Off, All Lights On, On, Off, Dim, Bright. (Tutte le unità spente; tutte le luci accese; accendere; spegnere; attenuare; intensificare) Frequenza ricevitore RF: 433,92 MHz Temperatura ambiente: da - 10° C a + 40°C (in funzione) da - 20° C a + 70° (in magazzino) Dimensioni: 115x95x30mm 49IRRF7243

Informazioni relative all’ambiente per i clienti residenti nell’Unione Europea La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull’imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l’ambiente e per la salute dell’essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.IRRF7243™ MINI CONTROLLER VEILIGHEIDSWAARSCHUWINGEN
