MANUAL DE USUARIO IRRF7243 MARMITEK

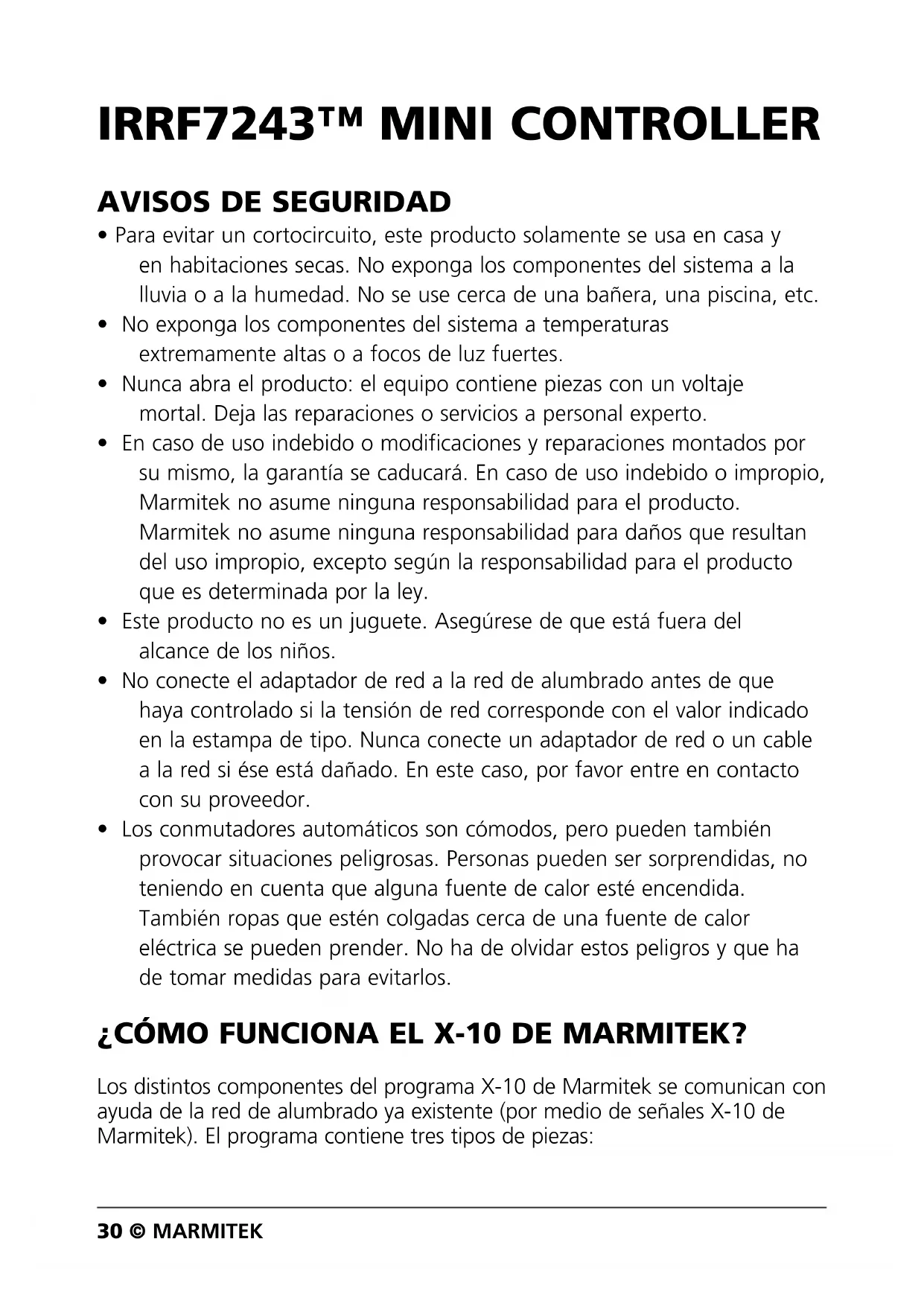

• Para evitar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.

• No exponga los componentes del sistema a temperaturas extremamente altas o a focos de luz fuertes.

• Nunca abra el producto: el equipo contiene piezas con un voltaje mortal. Deja las reparaciones o servicios a personal experto.

• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.

• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.

• No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptador de red o un cable a la red si ése está dañado. En este caso, por favor entre en contacto con su proveedor.

• Los conmutadores automáticos son cómodos, pero pueden también provocar situaciones peligrosas. Personas pueden ser sorprendidas, no teniendo en cuenta que alguna fuente de calor esté encendida. También ropas que estén colgadas cerca de una fuente de calor eléctrica se pueden prender. No ha de olvidar estos peligros y que ha de tomar medidas para evitarlos. ¿CÓMO FUNCIONA EL X-10 DE MARMITEK? Los distintos componentes del programa X-10 de Marmitek se comunican con ayuda de la red de alumbrado ya existente (por medio de señales X-10 de Marmitek). El programa contiene tres tipos de piezas: 30 © MARMITEK1. Módulos: Los módulos reciben las señales X-10 de Marmitek y conectan o amortiguan la carga conectada.

2. Controladores: Los controladores emiten las señales X-10 de Marmitek y

manejan los módulos.

3. Transmisores: Los transmisores son piezas inalámbricas como por ejemplo

los mandos a distancia. Un controlador con función de transceptor recibe las señales de los transmisores (IRRF 7243, TM13 o o central de un sistema de seguridad de Marmitek). El transceptor ejecuta las señales en la red de alumbrado.

AJUSTE DE DIRECCIONES

Es posible ajustar hasta 256 distintas direcciones. Éstas son subdivididas en el llamado Código de Casa (de A a P) y el Código de Unidad (de 1 a 16). El Código de Casa puede también ser ajustado con los controladores, así que controladores y módulos pertenecen al mismo sistema. Dependiente del tipo de módulo, la dirección se ajuste con ayuda de ruedas de código o con botones. El sistema X-10 de Marmitek tiene algunos comandos estándares, así que todas las unidades que pertenecen al mismo Código de Casa, son menejadas al mismo tiempo (p.e. encender/apagar todas las luzes).

ALCANCE DE LAS SEÑALES

Alcance de las señales X-10 de Marmitek por la red de alumbrado y ampliación del alcance. El sistema X-10 de Marmitek está basado en la communicación a través de la red de alumbrado ya existente. El alcance de las señales a través de la red de alumbrado depende de la situación local. Un promedio acceptable del alcance es una longitud de cable de 80 metros. En caso de problemas con el alcance de las señales X-10 de Marmitek, tenga en cuenta los siguientes factores de importancia:

1. Si se usan varias fases en casa, posiblemente sea necesario conectar estas

fases con las señales X-10 de Marmitek. Si los enchufes de pared y los puntos de iluminación son efectivamente divididos entre varias fases, tiene que conectarlos con ayuda de un filtro/acoplador de fase FD10 (varios grupos no suponen ningún problema para las señales X-10 de Marmitek). Para casas más grandes aconsejamos usar un activo acoplador de fases repetidor en lugar de filtros/acopladores de fase.

2. Las señales X-10 de Marmitek pueden amortiguarse con el equipo e

iluminación conectados con la red de alumbrado. En caso de instalaciones 31IRRF7243

ESPAGNOLregulares este efecto normalmente es insignificante (el sistema X-10 de Marmitek entre otras cosas usa refuerzos activos para eliminar este efecto). No obstante es posible que algún aparato en su casa cause interferencias. Si nota que las señales no siempre se transmiten fácilmente, puede localizar el aparato perturbador, desconectándo el equipo en cuestión y enchufándolo de nuevo. Si se da cuenta de que el problema tiene que ver con p.e. la pantalla de su ordenador, puede simplemente proveer la pantalla de un filtro FM 10 Plug-In. Este filtro FM 10 impide la amortiguación de las señales del aparato. Aparatos a controlar: Pantallas de ordenadores Ordenadores con suministro relativamente grande Televisores antiguos Fotocopiadoras La Iluminación fluorescente también puede causar interferencias Bombillas de descarga de gas con encendido electrónico

3. Algunos aparatos (antiguos) pueden emitir señales interferentes, que

interrumpen la comunicación X-10 de Marmitek. Se trata de aparatos que causan interferencias en una frecuencia de 120 kHz. La misma frecuencia que usa el sistema X-10 de Marmitek para transmitir información digital a través de la red de alumbrado. Para evitar dichas interferencias, puede simplemente proveer los aparatos que transmiten estas señales con un filtro FM 10 Plug-In. El filtro impide que las señales interferentes alcancen la red de alumbrado.

4. La construcción de la señal garantiza que otras fuentes (interferentes) no

puedan activar o desactivar los módulos del sistema X-10 de Marmitek. Pero la señal puede amortiguarse p.e. por bebéfonos que continúamente se encuentran en estado ‘TALK’. La presencia de esta forma de señales puede interrumpir el alcance de la señal X-10 de Marmitek.

5. La red de alumbrado de su casa no finaliza en la puerta de entrada. Todo

lo conectado con la red de alumbrado en la cercanía de su casa, puede influir las señales X-10 de Marmitek. Especialmente si en las cercanías de su casa se encuentran fábricas que requieren grandes maquinarias, le aconsejamos proveer las fases entrantes con filtros/acopladores de fase FD10. Estos filtros establecen un bloqueo para todas las señales que entren o dejen su casa, pero causan también una perfecta “adaptación de impedancia” de la red de alumbrado en su casa. Usando estas unidades, hará su casa apta para el X-10 de Marmitek. Además conectan las fases (vea punto 1). 32 © MARMITEKMODO DE EMPLEO DEL MODO DE EMPLEO DEL

2. INSTALACIÓN DE MINI CONTROLADOR

…………….......………………....…... 34

3. CONFIGURACIÓN DE SU TELEMANDO

….......………..…………..........……… 34

3.1 Controlar utilizando el teclado del Mini Controlador

3.2 Controlar con ayuda de su telemando infrarrojo (IR)

4. PREGUNTAS FRECUENTES

10. Con este minicontrolador, usted puede controlar a distancia la luz y

aparatos. Usted puede colocar el minicontrolador en cualquier lugar de su casa cerca de un enchufe. Por ejemplo en la sala de estar o sobre su mesilla de noche. Usted puede encender y apagar las luces y aparatos con su telemando infrarrojo universal (compatible con el X-10), su telemando X-10 RF (de alta frecuencia, a través de suelos y paredes) o los botones de su Mini Controlador. Así usted puede apagar a distancia la radio de su hijos o el televisor o la lámpara de noche en su dormitorio. También puede encender las luces con sólo presionar un botón si oye algún ruido sospechoso por la noche, o apagar todos los aparatos.

Puede dar órdenes al X-10 Marmitek de diferentes maneras:

1. Directamente con el teclado incorporado (también las órdenes

“amortiguar” (dim), “encender todas las luces” (all ligths on) y “apagar todas las unidades” (all units off)). Usted puede controlar 8 módulos “X- 10” como máximo. Vea el capítulo 3.1.

2. Con un telemando infrarrojo universal que sea compatible con “X-10”.

ESPAGNOLetc. Vea el capítulo 3 y 3.2.

3. Con cualquier telemando IRRF de Marmitek. En este caso, el Mini

Controlador funciona como un transmisor-receptor. Vea el capítulo 3 y 3.3.

2. INSTALACIÓN DE MINI CONTROLADOR

La instalación de su Mini Controlador es sencilla. Siga los pasos siguientes:

1. Con la ayuda de un desatornillador pequeño, puede elegir uno de las 16

códigos de letra (A..P) por medio de la ruedita-tornillo del Código de Casa. Elija el mismo código de letra que usted ha configurado en sus módulos y telemandos (también para el telemando RF y el Philips Pronto).

2. Conecte el cable a un enchufe 230VAC-50Hz.

3. CONFIGURACIÓN DE SU TELEMANDO

Para poder controlar los módulos X-10, tiene que configurar el código IR del Home Automation en su telemando X-10. Este código se encuentra en el librito de códigos de su telemando (vea el manual del usuario del telemando para introducir el código para el VCR, SAT, etc.). Tenga en cuenta que uno de los botones de modo del telemando tiene que atribuírselo a este código de Home Automation. Para ver listas de códigos actualizadas para su telemando de Marmitek, www.marmitek.com. Para telemandos que no son X-10, tiene usted que consultar el manual del usuario y librito de códigos de su telemando.

3.1 Controlar utilizando el teclado del Mini Controlador

1. Pulse el botón con el número que corresponda con el Código de Unidad

que usted quiera manejar. Pulse ON para encender el módulo, pulse OFF para apagar el módulo. El conmutador selector determinará que grupo de cuatro Códigos de Unidad será controlado por el teclado (1-4 o 5-8).

2. Para regular la intensidad: pulse DIM/BRIGHT (esta función sólo funciona

cuando la lámpara está conectada a un “módulo de lámpara”).

3. Para encender todas las lámparas: pulse el botón “ALL LIGHTS ON”

(encender todas las luces).

4. Para apagar todos los módulos: pulse el botón “ALL UNITS OFF” (apagar

todas las unidades). 34 © MARMITEK3.2 Controlar con ayuda de su telemando infrarrojo (IR) Para ENCENDER/APAGAR (IN/OUT) una lámpara o aparato:

1. Apunte con el telemando a la parte frontal del Mini Controlador.

2. Pulse el botón de modo que ha atribuido al Home Automation en su

3. Introduzca el número del módulo utilizando el teclado numérico (1-9).

4. Pulse en Channel +/- (canal) para encender/apagar los aparatos

conectados al módulo. Para amortiguar la luz de las lámparas:

1. Apunte con el telemando a la parte frontal del Mini Controlador.

2. Pulse el botón de modo que ha atribuido a Home Automation en su

3. Introduzca el número del módulo utilizando el teclado numérico (1-9).

4. Pulse Volume +/- (volumen) para amortiguar la luz de las lámparas

conectadas al módulo. Nota: Si utiliza un telemando de Marmitek, utilice el código 821 o 0821. Para controlar módulos con Códigos de Unidad superiores a 9, usted puede utilizar los botones siguientes en la mayoría de los telemandos:

• ‘10’, pulse el botón 0 seguido por on (Chan+), off (Chan-), bright (Vol +) o dim (Vol -).

• ‘11’, pulse el botón AV seguido por on (Chan+), off (Chan-), bright (Vol+) o dim (Vol -).

• ‘12’, pulse el botón (o el de grabación) seguido por on (Chan +), off (Chan -), bright (Vol +) o dim (Vol -).

ESPAGNOLPara encender todas las luces:

1. Apunte con el telemando a la parte frontal del Mini Controlador.

2. Pulse el botón de modo que ha atribuido a Home Automation en su

3. Pulse el botón POWER de su telemando.

Para apagar todos los módulos:

1. Apunte con el telemando a la parte frontal del Mini Controlador.

2. Pulse el botón de modo que ha atribuido a Home Automation en su

3. Pulse el botón MUTE de su telemando.

Nota: Con el Phillips Pronto: cuando el Mini controlador esta en el Código de Casa P, todas las órdenes del Pronto serán transformadas en una señal X-10 en la red. El Código de Casa utilizado es igual al Código de Casa que está configurado en la pantalla del Pronto. Cuando usted pulse los botones del Mini Controlador, el Código de Casa P será utilizado.

3.3 Controlar con su telemando RF

Para amortiguar las luces: Pulse el botón de encendido con el número que corresponde al código de Unidad del módulo (1-16) del que usted quiere amortiguar la intensidad de la luz, seguido por DIM o BRIGHT. Con un telemando universal IRRF X-10 configurado para el uso RF:

1. Pulse el botón de modo que ha atribuido a Home Automation en su

2. Introduzca el número del módulo utilizando el teclado numérico (1-16).

3. Pulse Volume +/- para amortiguar.

Nota: Cuando el Mini Controlador está configurado en el Código de Casa P, entonces todas las órdenes del telemando serán transformadas en señal X- 10 en la red, sin importar el código de casa. El Código de Casa utilizado es 36 © MARMITEKigual al Código de Casa que está configurado en el telemando. Cuando usted pulse los botones del Mini Controlador, el Código de Casa P será utilizado. PREGUNTAS FRECUENTES ¿Porqué se encienden o apagan algunos módulos espontáneamente? Es posible que al sistema X-10 de Marmitek le influya otro sistema X-10 en la cercanía. Porque las señales X-10 de Marmitek funcionan a través de la red de alumbrado, puede ser que señales entren o dejen la casa. Podrá solventar este problema seleccionando otro código de casa (A .. P). Otra posible solución es la instalación de filtros/acopladores de fase FD10 para bloquear las señales. Los módulos no reaccionan al controlador. Asegúrese de que todos los componentes están ajustados en el mismo código de casa (código de letras A…..P). Los módulos no reaccionan al mando a distancia o al sensor. Si utiliza un mando a distancia o un sensor, hay que usar el módulo de transceptor TM13 o un central de un sistema de alarma de Marmitek. Éstos convierten las señales del mando a distancia o del sensor al protocolo de la red de alumbrado X-10 de Marmitek. Aunque use varios mandos a distancia, solamente necesitará un receptor central. ¿Puedo ampliar el alcance del mando a distancia para la utilización de varios transceptores? Sí. Si el alcance de su mando a distancia no es suficiente, puede usar varios transceptores TM 13. Los TM13 disponen de la llamada “collision detection” para impedir una transferencia de las señales en caso de que las dos unidades TM13 transmitan señales a la red de alumbrado al mismo tiempo. Para impedir que el sistema X-10 de Marmitek se ralentice y funcione desigualmente, hay que colocar las unidades TM13 en una distancia más grande. 37IRRF7243

ESPAGNOLEl IRRF7243 no funciona con mi telemando. El Código de Casa del telemando y el del resto de los componentes debe estar en el mismo código de letra. Asegúrese de que su telemando de Marmitek está configurado para su uso con el IRRF7243. Usted puede encontrar el código correcto en el librito de códigos de su telemando. Mi IRRF7243 maneja las unidades equivocadas. ¿Está el conmutador [1..4 / 5..8] en la posición equivocada? ¿Qué telemandos puedo utilizar con el IRRF7243? Usted puede utilizar los telemandos siguientes con el IRRF7243: Telemando infrarrojo (IR):

• Algunos modelos One for All

• Algunos modelos Universal Remote

• Algunos modelos Logitech Harmony

• Algunos modelos Marantz RC

• Philips Pronto (los códigos IR X-10 de Marmitek para el Pronto los puede encontrar en Internet) Telemando X-10 IRRF

• Marmitek 8in1 Plateado

• Marmitek PC Control Para otras preguntas, consulte www.marmitek.com.

38 © MARMITEK5. DATOS TÉCNICOS

Alimentación: 230VAC / 50 Hz, 2 Watt Transmisión de la señal: >2,5 Vpp a 120 kHz ± 1kHz Códigos X-10: All units Off, All lights On, On, Off, Dim, Bright. Frecuencia del receptor RF: 433,92 MHz Temperatura ambiental: - 10° C a + 40°C (en marcha) - 20° C to + 70° C (almacenamiento) Dimensiones: 115x95x30mm 39IRRF7243

Información medioambiental para clientes de la Unión Europea La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.IRRF7243™ MINI CONTROLLER

• Marmitek 8in1 Argento
