MODE D'EMPLOI IRRF7243 MARMITEK

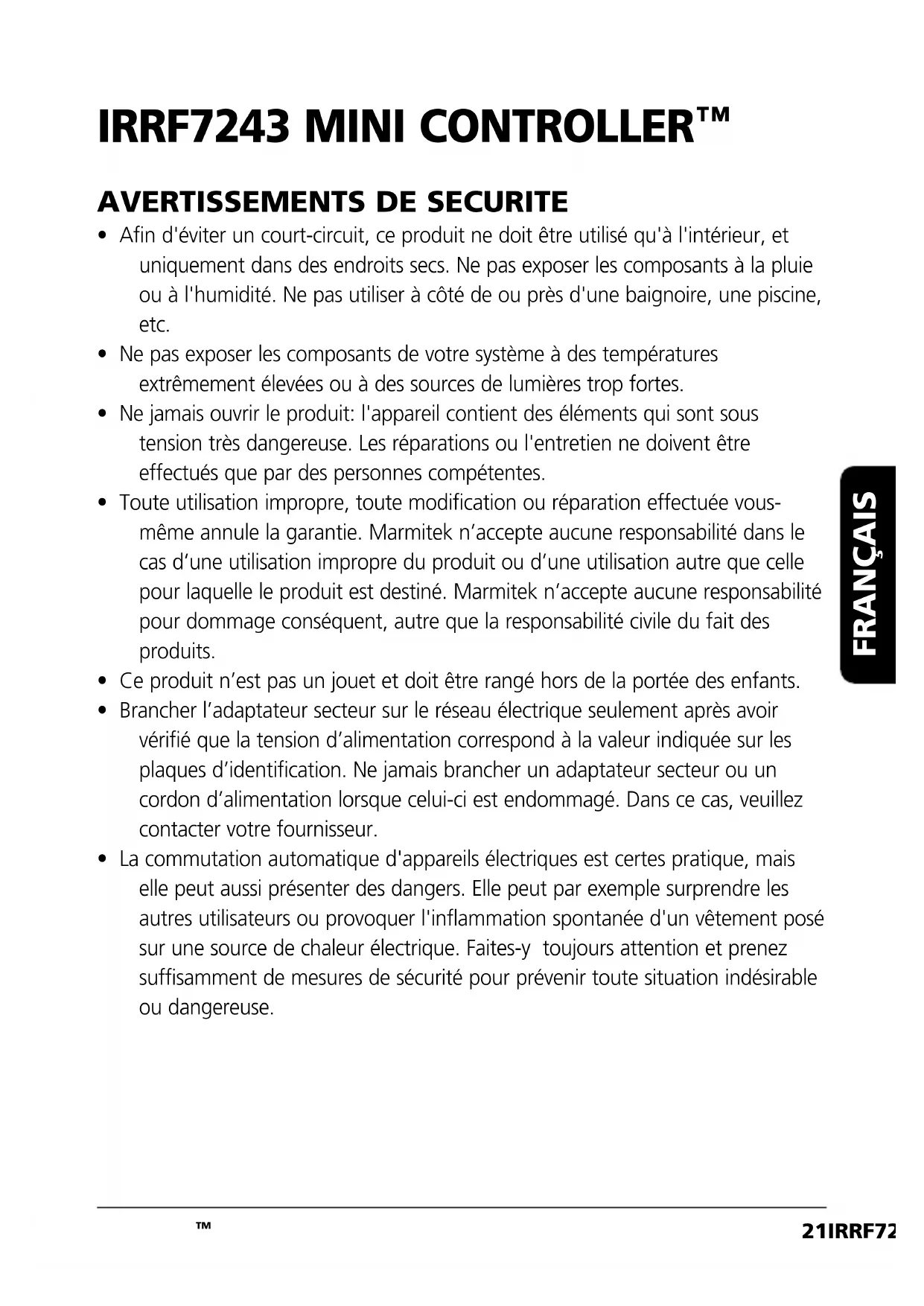

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou près d'une baignoire, une piscine, etc.

• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumières trop fortes.

• Ne jamais ouvrir le produit: l'appareil contient des éléments qui sont sous tension très dangereuse. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.

• Toute utilisation impropre, toute modification ou réparation effectuée vous- même annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation impropre du produit ou d’une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n’accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.

• Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.

• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne jamais brancher un adaptateur secteur ou un cordon d’alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussi présenter des dangers. Elle peut par exemple surprendre les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toujours attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse. 21IRRF7243

MARMITEK X-10? Le système Marmitek X-10 utilise le câblage électrique existant pour communiquer (en utilisant les signaux courants porteurs Marmitek X-10). Vous pouvez construire un système complet en utilisant 3 types différents de composants Marmitek X-10:

1. Modules: Ces composant reçoivent les signaux Marmitek X-10 et

mettent en marche, arrêtent ou font varier la charge qui leur est connectée.

2. Contrôleurs: Ces composants transmettent les signaux Marmitek X-10 et

de fait contrôlent les modules.

3. Transmetteurs: Emetteurs radio, comme les télécommandes ou les

détecteurs. Leurs signaux radio son reçus par des contrôleurs qui les convertissent et les retransmettent en courant porteur sur les câbles électriques de la maison (IRRF 7243, TM13 ou console d'un système de sécurité Marmitek). ADRESSES Vous pouvez programmer jusqu'à 256 adresses différentes. Celles-ci sont réparties entre « Code maison » (A … P) et « Code unité » (1 … 16). Le « Code maison » peut également être programmé à partir des contrôleurs de sorte à ce que contrôleurs et modules appartiennent au même système. Selon le type de module, l'adresse peut être programmée à l'aide de sélecteurs ou en appuyant simplement sur les boutons. Le système Marmitek X-10 possède des commandes standard qui permettent de commander simultanément l'ensemble des unités réglées sur le même « Code Maison » (par ex. : « Toutes lumières allumées », « Toutes lumières éteintes », etc.).

Porté des signaux courants porteurs Marmitek X-10 sur le cablâge électrique et comment en augmenter la porté. Le système Marmitek X-10 est basé sur la transmission par courant porteur sur le réseau électrique 230V ~ 50Hz. La porté de ces signaux dépend beaucoup des conditions locales. La moyenne néanmoins de cette porté est de 80 mètres. 22 © MARMITEKSi vous avez des problèmes avec la porté de vos signaux Marmitek X-10, vérifiez les points suivants:

1. Si votre installation comporte plusieurs phases, il est nécessaire de

coupler ces différentes phases de façon que les signaux Marmitek X-10 soient sur toutes les phases. Pour cela vous pouvez utiliser des Coupleurs de Phase FD10. Pour le cas de grand bâtiments ou de grandes distances, nous vous recommandons d'utiliser un coupleur/répéteur actif à la place des FD10 qui ne sont eux que passifs.

2. Il est possible que les signaux Marmitek X-10 soit atténués par certains

appareils électriques ou lampes qui sont connectés au secteur. Dans un environnement domestique normal, cet effet peut être négligé (les produits Marmitek X-10 utilisant un Control Automatique de Gain pour l'éliminer). Néanmoins il est possible qu'un appareil particulier dans votre maison atténue le signal Marmitek X-10 si fortement que la porté de celui-ci s'en trouve considérablement réduite. Dans ce cas, essayez de déterminer l'appareil qui vous pose problème simplement en déconnectant, un à un, du secteur les différents appareils et en testant la différence de porté. Quand votre conclusion vous amène à penser que par exemple votre moniteur PC atténue le signal courant porteur, vous pouvez installer un Module Filtre FM10 pour éliminer le problème. Produits pouvant créer une atténuation Moniteur de PC PC possédant une alimentation interne importante Vieilles télévisions Imprimantes/Fax Lampes Fluorescentes Lampes à "économie d'énergie"

3. Quelques (vieux) appareils électriques peuvent perturbés le signal courant

porteur en générant du bruit sur le secteur. Le signal Marmitek X-10 utilisant la fréquence de 120 kHz, seul le bruit sur ou autour de cette fréquence aura une influence sur la porté. Le cas échéant, branchez cet appareil dans un filtre FM10 de manière à éliminer ce bruit.

4. Le protocole Marmitek X-10 utilise différent mécanismes pour éviter que

vos modules ne soient mis en ou hors service par des appareils autres que vos contrôleurs Marmitek X-10. Néanmoins, il est possible que les signaux courant porteurs Marmitek X-10 soient perturbés, par exemple, par des interphones ou des "Babyphones" en fonctionnement continu et transmettant eux aussi sur le secteur. Dans ce cas il est alors possible que vos modules Marmitek X-10 ne fonctionnent pas. 23IRRF7243

FRANÇAIS5. Le réseau électrique ne s'arrête pas à votre porte d'entrée. Tout ce qui est connecté au secteur dans le voisinage immédiat de votre maison peut avoir une influence sur les signaux Marmitek X-10 (par ex.: machinerie lourde). Si vous pensez que votre système est influencé par des appareils extérieurs à votre maison, il est préférable d'installer un filtre FD10 sur chacune des phases de votre maison. Ces filtres bloquent les signaux entrant et sortant de votre maison et servent également de coupleur entre les différentes phases.

3.1 Utilisation par la voie du clavier du Mini Controller

3.2 Utilisation avec l’aide de votre télécommande (IR) Infrarouge

3.3 Utilisation avec l’aide de votre RF télécommande

……..…………............................................ 29 INTRODUCTION Vous venez d’acquérir le Marmitek X-10 IRRF7243 Mini Controller merci de votre confiance. Avec le Mini Controller vous pouvez à distance, administrer, éclairage et appareils. Vous pouvez placer le Mini Controller partout dans votre maison où se trouve une prise de courant. Par exemple dans le salon ou sur la table de nuit. Vous pouvez activer ou désactiver éclairage et appareils avec votre télécommande universelle infrarouge (X-10 compatible), votre télécommande X-10 RF (signal haute fréquence à travers murs et sols) ou les touches de votre Mini Controller. De cette façon vous pouvez à distance éteindre la radio de vos enfants, ou dans votre chambre à coucher éteindre la télévision ou la lampe de nuit. Vous pouvez également avec une pression sur le bouton activer l’éclairage lorsque vous entendez pendant la nuit des bruits suspects, ou éteindre tous les appareils.

24 © MARMITEK1. CARACTÉRISTIQUES

Marmitek X-10 commandos peuvent être donné de différentes façons :

1. Directement avec le clavier incorporé. (y compris les commandos ‘dim’,

‘all lights on’ et ‘all units off’). Vous pouvez administrer au maximum 8 ‘X- 10’ modules. Voir le chapitre 3.1.

2. Avec une télécommande universelle infrarouge, laquelle est ‘X- 10

compatible‘. Suivant le model: One for all, Philips, Pronto, Thomson, Marmitek, etc. Voir le chapitre 3 et 3.2.

3. Avec chaque Marmitek X-10 IRRF télécommande. Dans ce cas fonctionne

le Mini Controller comme Émetteur. Voir le chapitre 3 et 3.3.

2. INSTALLATION DU MINI CONTROLLER

L’installation de votre Mini Controller est très simple. Parcourez les étapes suivantes:

1. Avec l’aide d’un petit tournevis vous pouvez par la voie de la vis dentée

CodeMaison, choisir une des 16 codes lettres (A..P). Choisissez la même code lettre que vous avez sélectionnez sur vos modules et télécommande (valable pour télécommandes RF et Philips Pronto).

2. Brancher le cordon d’alimentation dans une prise de courant

Pour utiliser des modules X-10, vous devez installer le Home Automation IR code sur votre télécommande X-10. Vous trouvez ce code dans le carnet de code de votre télécommande. (Voir le mode d’emploi de la télécommande pour accorder un code pour les appareils VCR, SAT, etc.). Prenez en considération que vous devez accorder un des boutons modus de la télécommande à ce Home Automation code. Pour la liste des codes actuels de votre télécommande Marmitek, consultez www.marmitek.com. Pour les télécommande qui ne sont pas X-10, vous devez consulter le mode d’emploi et le carnet de code de votre télécommande.

3.1 Utilisation par la voie du clavier du Mini Controller

1. Appuyez sur la touche avec le numéro qui correspond avec le UnitCode

du module que vous désirez utiliser. Appuyez sur ON pour activer le module, appuyez sur OFF pour désactiver le module. Le commutateur détermine quel groupe des 4 UnitCodes sera administré par les touches du clavier (1-4 ou 5-8).

2. Pour régler la clarté: Appuyer sur DIM/BRIGHT (cette fonction est

seulement valable si la lampe est raccordée sur un ‘Lamp Module’). 25IRRF7243

FRANÇAIS3. Pour activer TOUTES les lampes : appuyez sur la touche ‘ALL LIGHTS ON’.

4. Pour désactiver TOUTES les lampes : appuyez sur la touche ‘ALL UNITS

3.2 Utilisation avec l’aide de votre télécommande (IR) Infrarouge

Pour allumer ou éteindre une lampe ou un appareil :

1. Orientez la télécommande sur le devant du Mini Controller.

2. Appuyez sur la touche mode de votre télécommande que vous avez

accordez au code Home Automation .

3. Donnez le numéro du module par la voie des touches du clavier

4. Appuyez sur le Channel +/- pour allumer ou éteindre les appareils qui

sont connectés au module. Pour tamiser l’éclairage :

1. Orientez la télécommande sur le devant du Mini Controller.

2. Appuyez sur la touche mode de votre télécommande, que vous avez

accordée au code “Home Automation”.

3. Donnez le numéro du module en par la voie des touches du clavier

4. Appuyez sur Volume +/- pour tamiser l’éclairage qui est connecté au

module. Remarquer bien. Si vous utilisez une télécommande Marmitek, utilisez les codes 821 ou 0821. Pour utiliser des modules avec UnitsCodes supérieur à 9, vous pouvez utiliser les touches suivantes pour la plupart des télécommandes :

• ‘10’, Appuyez sur la touche 0, suivi de on (Chan +), off (Chan -), bright (Vol +) off dim (Vol -).

• ‘11’, Appuyez sur la touche AV, suivi de on (Chan +), off (Chan -), bright (Vol +) off dim (Vol -).

• ‘12’, Appuyez sur la touche, (ou touche enregistrement) suivi de on (Chan +), off (Chan -), bright (Vol +) off dim (Vol -).

• ‘13’, Appuyez sur la touche, suivi de on (Chan +), off (Chan -), bright

• ‘14’, Appuyez sur la touche, suivi de on (Chan +), off (Chan-), bright (Vol +) off dim (Vol -).

• ‘15’, Appuyer sur la touche, suivi de on (Chan +), off (Chan -), bright

• ‘16’, Appuyer sur la touche “/-, suivi de on (Chan +), off (Chan-), bright (Vol +) off dim (Vol -). 26 © MARMITEKPour allumer toutes les lampes.

1. Orientez la télécommande sur le devant du Mini Controller.

2. Appuyez sur la touche mode de votre télécommande que vous avez

accordé au code Home Automation.

3. Appuyez sur la touche POWER de la télécommande.

Pour désactiver tous les modules.

1. Orientez la télécommande sur le devant du Mini Controller.

2. Appuyez sur la touche mode de votre télécommande que vous avez

accordé au code Home Automation.

3. Appuyez sur la touche MUTE de la télécommande.

REMARQUEZ BIEN. Emploi avec Philips PRONTO: Lorsque le Mini Controller est sur CodeMaison P, touts les commandos du Pronto seront transformés en signal X-10 sur le réseau électrique. Le CodeMaison utilisé, est ici égal au CodeMaison, lequel est installé dans l’écran 'HouseCode' du Pronto. Lorsque vous appuyez sur les touches du Mini Controller, le CodeMaison P sera alors utilisé.

3.3 Utilisation avec l’aide de votre RF télécommande

Pour tamiser les lampes : Appuyez sur la touche MARCHE avec le numéro qui correspond avec le UnitCode du module (1-16) lequel vous désirez tamiser, suivi de DIM ou BRIGHT. Utilisation de la télécommande universelle X-10 IRRF installée pour l’emploi RF :

1. Appuyez sur la touche mode de votre télécommande que vous avez

accordé au code Home Automation.

2. Donnez le numéro du module par la voie de la console numérique (1-16).

3. Appuyez sur volume +/-, pour tamiser.

REMARQUEZ BIEN. Lorsque le Mini Controller est sur CodeMaison P, touts les commandos de la télécommande seront, sans tenir compte du CodeMaison, transformées en signal X-10 sur le réseau électrique. Le CodeMaison utiliser est ici égal au CodeMaison, lequel est installé sur votre télécommande. Lorsque vous appuyez sur les touches du Mini Controller, le CodeMaison P sera alors utilisé. 27IRRF7243

Pourquoi certains modules s'allument ou s'éteignent spontanément? Il est possible qu'un système Marmitek X-10 identique soit installé chez un de vos voisins et utilise le même "Code Maison". Pour résoudre ce problème, essayez de changer le "Code Maison" ou installez un filtre FD10sur l'entrée secteur. Mes modules ne fonctionnent pas avec mes contrôleurs. Vérifiez que les modules et les contrôleurs possèdent le même "Code Maison" (A … P). Mes modules ne fonctionnent pas avec mes télécommandes / détecteurs. Quand vous utilisez une télécommande ou un détecteur, vous devez avoir au moins un TM13 ou console de sécurité Marmitek installé dans votre maison. Ces équipements transforment les signaux radio en signaux courants porteurs Marmitek X-10 sur le secteur. Seul un "Transceiver" doit être installé pour tous les modules et télécommandes ayant le même "code maison". Puis je accroître la porté de mes télécommandes en utilisant plusieurs "Transceivers"? Oui, vous pouvez utiliser plus d'un TM13 dans votre maison quand la porté de vos télécommandes est insuffisante. Le TM13 utilise ce que l'on appelle "la détection de collision" pour empêcher que le signal soit perturbé quand plusieurs TM13 transmettent en même temps. Le TM13 attend que le réseau soit libre avant de transmettre ses données. Pour éviter que votre système Marmitek X-10 ne devienne lent ou que la variation de lumière ne devienne trop saccadée placez vos TM13 aussi éloigné l'un de l'autre que possible. IRRF7243 ne fonctionne pas avec ma télécommande Le CodeMaison de la télécommande ainsi que tous les autres composant doit être sur le même code lettre. Prenez soin que votre Marmitek télécommande est réglée pour l’utilisation avec le IRRF7243. Vous trouvez le code exact dans le carnet de code de votre télécommande. Mon IRRF7243 active les mauvais units. Le commutateur (1..4/5…8) est-il en bonne position? Quelles télécommandes puis-je utiliser avec le IRRF7243? Les télécommandes suivantes sont utilisables avec le IRRF7243: 28 © MARMITEKTélécommande (IR) Infrarouge :

• Certains modèles Fox

• Certains modèles One for All

• Certains modèles Universel Remote

• Certains modèles Logitech Harmony

• Certains modèles Marantz RC

• Philips Pronto (Les codes Marmitek X-10 pour le Pronto, se trouvent sur Internet). Télécommande X-10 IRRF:

• Marmitek 8en1 argent

• Marmitek PC Control Vous avez d’autres questions? Allez sur le site www.marmitek.com.

Informations environnementales pour les clients de l’Union européenne La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipe-ment, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.
