BEDIENUNGSANLEITUNG IRRF7243 MARMITEK

GEBRAUCHSANLEITUNG 12

GUIDE UTILISATEUR 21

MODO DE EMPLEO 30

MANUALE D'ISTRUZIONI 40

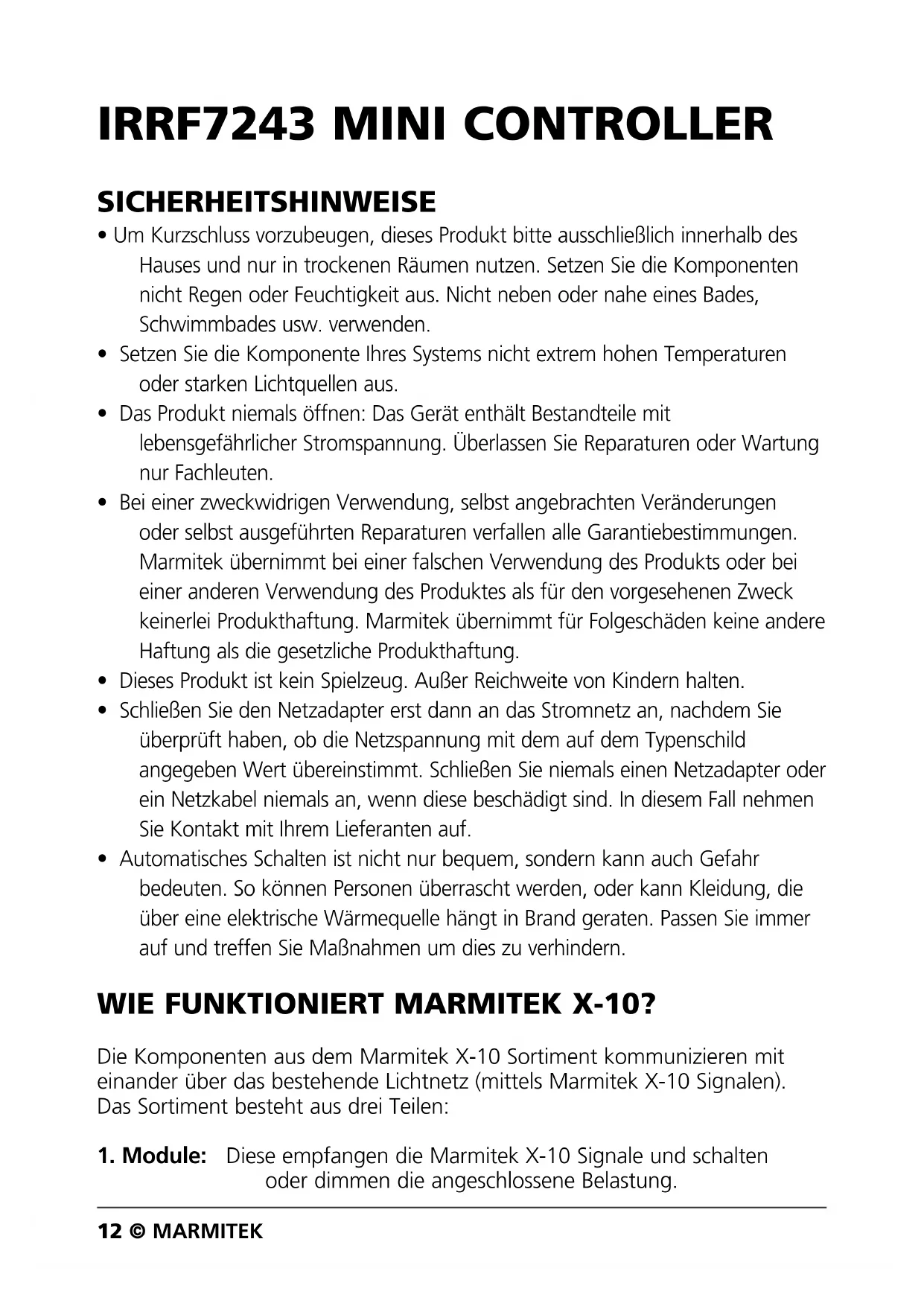

• Um Kurzschluss vorzubeugen, diesen Produktitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, SchwimmbaDES usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Das Produkt niemals öffnen: Das Gerät enthalt Bestandteile mit lebensgeführlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel niemals an, wenn diese beschädigt sind. In dieser Fall erhmen Sie Kontakt mit ihrem Lieferanten auf.
• Automatisches Schalten ist nicht nur bequem, sondern kann auch Gefahr bedeuten. So können Personen überrascht werden, oder kann Kleidung, die über eine elektrische Wärmequelle hangt in Brand geraten. Passen Sie immer auf und treffen Sie Maßnahmen um dies zu verhindern.

WIE FUNKTIERT MARMITEK X-10?

Die Komponenten aus dem Marmitek X-10 SortimentCOMMUNIZIEREN mit einander über das bestehende Lichtnetz (mittels Marmitek X-10 Signalen). Das Sortiment besteht aus drei Teilen:

1. Module: These empfangen die Marmitek X-10 Signale und schalten oder dimmen die angeschlossene Belastung.

2. Empfänger: These senden die Marmitek X-10 Signale und steuern somit die Module.

3. Sender: Dies sind drahtlose Komponenten wie z.B. Fernbedienungen. Die Signale der Sender werden von einem Empfänger mit Transceiver-funktion (IRRF 7243, TM13 oder die Zentrale eines Marmitek Alarmsystems) empfangen. Die Signale werden von dem Transceiver auf das Lichtnetz gesetzt.

ADRESSIERUNG

Sie können maximal bis zu 256 verschiedene Adressen einstellen. Diese sind aufgegliedert in einen so genannten HausCode (A bis einschl. P) und einen UnitCode (1 bis einschl. 16). Der HausCode kann auch an den Reglern eingestellt werden, sodass Regler und Module zum selbst System gehören werden. Die Adresse kann mithilfe von Kodierscheiben oder durch Tastenbedienung eingestellt werden. Dies hangt vom Modultyp ab.

Das Marmitek X-10 System beinhaltet standardmäßige Befehle, wobei alle Units innerhalb desselben HausCodes zugleich gesteuert werden (z.B. ähnliche Lampen einschalten, alles ausschalten usw.).

REICHWEITE VON SIGNALEN

Reichweite von Marmitek X-10 Signalen über das Lichtnetz und diese Reichweite vergrössern.

Das Marmitek X-10 System basiert auf der Kommunikation über das bestehende Lichtnetz. Die Reichweite von Signalen über das Lichtnetz ist sehr von der örtlichen Situation abhängig. Eingreater Durchschnitt der Reichweite ist jedoch eine Kabellänge von 80 Metern.

Bei Problemen mit der Reichweite von Marmitek X-10 Signalen sind folgende Faktoren wichtig:

1. Werden mehrere Phasen im Haus verwendet, kann es notwendig sein, um diese Phasen für Marmitek X-10 Signale zu koppeln. Diese Koppeln kann geschehen, indem Sie einen FD10 Phasekoppler verwenden und wird benötigt, wenn Steckdosen und Lampenanschlussuge tatsächlich über mehrere Phasen verteilt sind (mehrere Gruppen sind kein Problem für die Marmitek X-10 Signale). Für größere Gebäude advisieren wir die Verwendung eines aktiven 3 Phasen Verständerkersstatt eines Koppelfilters.
2. Marmitek X-10 Signale können durch Geräte und Lampen vermindert werden, die auf das Lichtnetz angeschlossen sind. In normalen Hausanlagen

ist dieser Effekt normalerweise zu verwahrlosen (das Marmitek X-10 System verwendet u.a. eine aktive Veränderer um diesen Effekt zu eliminieren). Doch kann es sein, dass ein einzelnes Gerät in ihrer Wohnung stört. Wenn Sie feststellen, dass Signale nicht immer gut durchkommen, dann konnen Sie ein solches Gerät relativ einfach aufspären, indem Sie die Stecker der verdächtigen Geräte aus der Steckdoseziehen und erneut einen Test durchführren. Stellen Sie fest, dass Ihr Problem gelöst ist, durch z.B. den Stecker Ihres PC's aus der Steckdose zuziehen, dann konnen Sie das Problem losen, durch diesen PC-Monitor mit einem FM10 Steckerfilter zu versehen. Diese Steckerfilter sorgt davon, dass die Signale nicht länger durch das betreffende Gerät vermindert werden.

Wir empfehlen um folgende Geräte zu kontrollieren:

PC Monitore

PC's mit relativ hoher Leistung

Alte TV-Geräte

Kopiermaschinen

Ein Raum mit vielen Neonlampen

1. Einige (alte) Geräte können Störsignale auf das Lichtnetz bringen, wodurch die Marmitek X-10 Kommunikation gestört wird. Es handelt sich damit um Geräte, die auf einer Frequenz von 120 kHz stären. Diese 120 kHz werden vom Marmitek X-10 System als Sendefrequenz verwendet um digitale Information über das Lichtnetz zu schicken. Geräte, die diese Art Signale senden, konnen mit einem FM10 Steckerfilter versehen werden. Hierdurch werden Störsignale das Lichtnetz nicht mehr erreichen.
2. Durch den Aufbau der Signale konnen andere (Stör)quellen die Module des Marmitek X-10 Systems niemals aktivieren oder ausschalten. Wohl kann das Signal durch z.B. Babyüberwachungsgeräte, die dauernd im 'Sprechmodus' stehen, gestört werden. Durch die Anwesendheit von diesen Signalen ist es möglich, dass das Marmitek X-10 Signal nicht durchkommen.
3. Das Lichtnetz ihrer Wohnung endet nicht bei der Haustüre. Alles was außerhalb (in der Höhe) ihrer Wohnung auf dem Lichtnetz angeschlossen ist, kann die Marmitek X-10 Signale beeinflussen. Vor allem wenn ihre Wohnung an eine Fabrikhalle mit schweren MaschinenGRENZt ist es nutzlich, um einkommende Phasen mit einem FD10 Phasenfilter zu versehen. Diese Filter formen eine Blockade fur alle Signale, die in ihre Wohnung wollen oder diese verlassen sollen, sorgen jedoch auch fur eine perfekte 'Impedanzanpassung' des Lichtnetzes ihrer Wohnung. Sie bereiten ihre Wohnung auf Marmitek X-10 vor, indem Sie diese Module plazieren. Hierdurch kuppeln Sie auch gleichzeitig die Phasen (siehe Punkt 1).

GEBRAUCHSANLEITUNG IRRF7243™ MINI CONTROLLER

INHALTSANGABE

EINFÜRUNG 15

1. DATEN 15
2. INSTALLierung DES MINI CONTROLLERs 16
3. EINSTEllen IHRER FERNBEDIENUNG 16

3.1 Anwendung der Tastatur des Mini Controllers 16
3.2 Praktische Hinweise zu ihrer Infrarot (IR) Fernbedienung 16
3.3 Praktische Hinweise zu ihrer RF Fernbedienung 18

4.HAUFIG GESTELLTE FRAGEN 18
5. TECHNISCHE DATEN 20

EINFÜRUNG

Wir bedanken uns für Ihr Vertrauen in unsere Produkte mit dem Kauf von den Marmitek X-10 IRRF7243 Mini Controller. Mit dem Mini Controller können Sie Beleuchtung und Geräte in Entfernung steuern. Sie konnen den Mini Controller überall ins Haus hinstellen wo eine Steckdose vorhanden ist. Z.b. im Wohnzimmer oder oben auf ihrer Nachtkonsole. Sie können Beleuchtung und Geräte ein- und ausschalten mit ihrer universalen Infrarot (X-10 compatible) Fernbedienung, ihren X-10 RF (Hochfrequenz Radio Signal; sendet durch Boden und Mauern) Fernbedienung oder die Tastatur von ihren Mini Controller. So konnen Sie in Entfernung das Radiogerät Ihrer Kinder ausschalten oder im Schlafzimmer ihren Fernseher oder eine Nachlampe ausschalten. Auch ist mit nur einen Knopfdruck die Beleuchtung ein zu schalten wenn Sie Nachts ein verdächtiges Gerausch bemerken oder sind alle Geräte gleich ab zu schalten.

1. DATEN

Marmitek X-10 Kommando konnen Sie entsprechlich eingeben:

1. Direkt über die eingebaute Tastatur (inklusive 'dim', 'all lights on' und 'all units off'' Kommandos) und können Sie bis zu maximal 8 'X-10' Modulen ansteuern. Siehe Kapitel 3.1.
2. Mit eine universale Infrarote Fernbedienung welche das 'X-10' Protokoll unterstützen, abhängig vom Modell wie One for All, Philips Pronto, Thomson, Marmitek usw. Siehe Kapitel 3 und 3.2.
3. Mit jeder Marmitek IRRF Fernbedienung. In thisem Fall arbeitet die Mini Controller wie eine Sende- Empfänger. Siehe Kapitel 3 und 3.3.

2. INSTALLIERUNG DES MINI CONTROLLER

Installieren Ihres Mini Controllers ist einfach.itte folgen Sie diese Schritte:

1. Mit Hilfe eines kleinen Schraubenziehers konnen Sie mit das Haus Code Stellrädchen einer der 16 Buchstabenkodierungen wahren. Wahlen Sieitte den gleiche Buchstabenkodierung den Sie auch bei ihren Modulen und Fernbedienung gewählt haben (trifft zu auf RF Fernbedienungen und den Philips Pronto).
2. Netzstecker an eine 230 Volt/50 Hz Steckdose anschließen.

3. EINSTellen INHRER FERNBEDIENUNG

Um 'X-10' fahige Modulen ansteuern zu konnen, müssen Sie den Mode 'Automation IR Code' bei ihrer Fernbedienung aktivieren. Diese Code finden Sie in das Codebuch für VCR,SAT usw.itte beachten Sie das Sie einer der Modus tasten Ihrer Fernbedienung reservieren fur diese Home Automation Code.Fur aktuelle Code Listen ihrer Marmitek Fernbedienung besuchen Sie unsitte im Internet unter www.marmitek.com.

Für nicht taugliche 'X-10' Fernbedienungen sind die Gebrauchsanleitung und Codelisten dieser Fernbedienungen zu beachten.

3.1 Anwendung der Tastatur des Mini Controllers

1. Drücken Sie die Taste mit der gleiche Nummer wie die UnitCode des Moduls den Sie ansteuern wollen. Drücken Sie die 'ON' Taste um die Module zu aktivieren und die 'OFF' Taste um diese Module wieder ab zu schalten. Der Wahlschalter bestimmt welche Gruppe von 4 Unit Codes angesteuert werden über die Tasten vom Tastenfeld (1 - 4 oder 5 - 8).
2. Um die Helligkeit zu regeln drücken Sieitte die DIM/ BRIGHT Taste ( Funktioniert nur wenn die Lampe angeschlossen ist an einen 'Lamp Module'.
3. Um ALLE Lampen ein zu schalten: drücken Sie die 'ALL LIGHTS ON' Taste.
4. Um ALLE Modulen aus zu schalten: drücken Sie die 'ALL UNITS OFF' Taste.

3.2 Praktische Hinweise zu ihrer Infrarot (IR) Fernbedienung

Um eine Lampe ein- oder aus zu schalten:

1. Positionieren Sie ihren Fernbedienung so daß die Vorderseite der Mini Controller angestrahlt wird.
2. Drücken Sie jetzt die 'Mode' Taste von Ihrrem Fernbedienung die zuvor

die Home Automation Funktion zugewiesen besteht hat.

1. Wahlen Sie jetzt die Nummer des Moduls über die Tastatur (1 bis 9).
2. Drücken Sie die Channel +/ - taste um die an den Module angeschlossene Geräte ein- oder aus zu schalten.

Um eine Lampe dunkler oder heller zu schalten:

1. Positionieren Sie ihren Fernbedienung so daß die Vorderseite der Mini Controller angeestrahlt wird.
2. Drücken Sie die 'Mode' Taste Ihrer Fernbedienung welche Sie für Home Automation autorisiert haben.
3. Wahlen Sie jetzt die Nummer des Moduls über die Tastatur aus (1 bis 9).
4. Betätigen Sie die Volumen + / - Taste um die an die Module angeschlossene beleuchtung dunkler oder heller zu schalten.

Bitte beachten! Wenn Sie ein Marmitek Fernbedienung verwenden, sollte Code 821 oder 0821 gewählt werden.

Um Modulen an zu steuern mit Unit Codes oberhalb 9,itte verwenden Sie folgender Tasten, die mann bei den meisten Fernbedienungen antriftt:

• '10', drücken Sie die null (0) Taste und dann 'on' (Chan +), off (Chan -) bright (Vol +) oder dim (Vol -).
• '11', drücken Sie die AV Taste und dann 'on' (Chan +), off ( Chan-), bright ( Vol+) oder dim ( Vol-).
• '12', drücken Sie die (oder ' record') Taste und dann 'on' (Chan +), off (Chan -), bright (Vol +) oder dim (Vol -).
• '13', drücken Sie die Taste und dann 'on' (Chan +), off ( Chan-), bright ( Vol+) oder dim ( Vol-).
• '14', drücken Sie die Taste und dann 'on' (Chan +), off ( Chan-), bright ( Vol+) oder dim ( Vol-).
• '15', drücken Sie die Taste und dann 'on' (Chan +), off ( Chan-), bright ( Vol+) oder dim ( Vol-).
• '16', drücken Sie die '/- Taste und dann 'on' (Chan +), off ( Chan-), bright ( Vol+) oder dim ( Vol-).

Um alle Lampen ein zu schalten:

1. Positionieren Sie ihren Fernbedienung so daß die Vorderseite der Mini Controller angeestrahlt wird.
2. Drücken Sie die 'Mode' Taste Ihrer Fernbedienung welche Sie für Home Automation autorisiert haben.
3. Drücken Sie die POWER Taste ihrer Fernbedienung.

Um alle Modulen aus zu schalten:

1. Positionieren Sie ihren Fernbedienung so daß die Vorderseite der Mini Controller angestraht wird.
2. Drücken Sie die 'Mode' Taste Ihrer Fernbedienung welche Sie für Home

Automation autorisiert haben.

1. Drucken Sie die MUTE Taste Ihrer Fernbedienung.

BITTE BEACHTEN!

Falls der Philips Pronto verwendet wird: wenn der Mini Controller auf Hauscode "P" eingerastet ist, werden alle Kommandoes vom Pronto umgewandelt in ein 'X-10' Signal ins Stromnetz. Die verwendete Hauscode ist dann gleich an den Hauscode welche eingegeben wurde in das Hauscode Bildschirm.

3.3 Praktische Hinweise zu ihrer RF Fernbedienung

Um eine Lampe dunkler oder heller zu schalten:

Drücken Sie die EIN/ON Taste übereinstimmend mit der Unit Code der Module (1 - 16) wovon die Beleuchtung dunkler/heller werden soll. Danach die Taste DIM oder BRIGHT betätigten.

Wenn X-10 IRRF Universal Fernbedienungen für RF genutzt werden:

1. Drücken Sie die 'Mode' Taste Ihrer Fernbedienung welche Sie für Home Automation autorisiert haben.
2. Wahlen Sie die Nummer des Moduls über die Tastatur (1 - 16).
3. Drücken Sie die 'Volume' Taste + / - um die angeschlossene Beleutung dunkler oder heller zu betrinnen.

BITTE BEACHTEN!

Wenn der Mini Controller auf "Hauscode P" gestellt worden ist, werden, umgeachtet den Hauptcode, alle Kommando des Fernbedienung umgewandelt in ein 'X-10' Signal im Stromnetz. Die eingegebene Hauscode ist in diesen Falle gleich an den Hauscode welche eingegeben worden ist in die Fernbedienung. Wenn Sie die Tasten der Mini Controller drucken, wird Hauscode "P" gesendet.

4. HÄUFIG GESTELLTE FRAGEN

Wie kommt es, dass einzel Module spontan an- oder ausgehen?

Es kann sein, dass das installierte Marmitek X-10 System durch ein anderes X-10 System in der Nachbarschaft beeinflusst wird. Da die Marmitek X-10 Signale über das Lichtnetz geschickt werden, ist es möglich, dass die Signale ins Gebäude hineinkommen oder es verlassen. Diese Probleme konnen gelöst werden, indem Sie einen anderen HausCode wahren (A bis P). Auch konnen FD10 Phasenfilter plaziert werden, um ein- oder ausgehende Signale zu blockieren.

Meine Module reagieren nicht auf unseren Sender.

Sorgen Sie damit, dass alle verwendeten Module auf den gleichen HausCode eingestellt sind (A bis P).

Meine Module reagieren nicht auf Fernbedienung oder Sensor.

Bei Verwendung von Fernbedienungen oder Sensoren müssen Sie ein TM13 Transceivermodul oder die Zentrale eine Marmitek Alarmanlage benutzen. Diese setzen die Signale der Fernbedienungen oder Sensoren in das Marmitek X-10 Lichtnetzprotokoll um. Auch bei mehreren Fernbedienungen und Sensoren wird nur ein zentraler Empfänger besteht.

Kann ich die Reichweite meiner Fernbedienung durch den Einsatz von mehreren Transceivern vergroßern?

Ja. Sie können mehrere TM13 Transceiver in Ihrer Wohnung verwenden, wenn die Reichweite ihrer Fernbedienungen nicht ausreichend ist. Die TM13 sind mit sog. Kollisionserkennern ausgestattet, die verhindern, dass die Signale gestört werden, wenn beiden TM13 Module gleichzeitig auf dem Lichtnetz senden. Um Ihr Marmitek X-10 System nicht unnötig zu verzögern und um Schwankungen beim Dimmen zu verhindern müssen Sie davon sorgen, dass die TM13 Module soweit als möglich voneinander in der Wohnung plaziert wurden.

Die IRRF7243 arbeitet nicht zusammen mit是我的er Fernbedienung.

Die HausCode der Fernbedienung und die Rest der Componente sollen den denselben Ziffercode aufweisen.itte beachten Sie das ihren Marmitek Fernbedienung fur gebrauch mit den IRRF7243 geschaltet ist. Die richtige Code konnen Sie in das Codebuch Ihrer Fernbedienung finden.

Meine IRRF7243 schaltet falschen Modulen.

Steh der Wahlschalter ( 1 -4 / 5 - 8 ) richtig?

Welche Fernbedienungen arbeiten zusammen mit den IRRF7243?

Folgender Fernbedienungen konnen mit den IRRF7243 verwendet werden:

Infrarot (IR) Fernbedienung:

• Marmitek 4 in 1
• Marmitek 6 in 1
• Marmitek Easy Control4
• Marmitek Easy Control6
• Marmitek Easy Touch25
• Einige Fox Modelle
• Einige One for All Modelle
• Einige Universal Remote Modelle

• Einige Logitech Harmony Modelle

• Einige Marantz RC Modelle

• Philips Pronto ( Marmitek X-10 IR Kodierungen für den Pronto finden Sie im Internet )

X-10 IRRF Fernbedienung

• Marmitek 8 in 1 Silber
• Marmitek 8 in 1 Schwarz
• Marmitek Easy Control8
• Marmitek Easy Touch35
• Marmitek PC Control

Haben Sie noch immer Fragen? Besuchen Sie www.marmitek.com.

TECHNISCHE DATEN

Netzspannung: 230 VAC/50 Hz, 2 Watt

Signalübertragung: >2,5Vpp bei 120 Khz +/- 1 Khz

Umgebungstemperatur: -10 bis +50 Grad (Betrieb)

-20 bis +70 Grad (Lagerung)

Abmessungen: 115 × 95 × 30 ~mm

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortingem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung,这点es Gerät und andere elektrische

und elektronische Geräte über die darauf zuständigen und von der Regelung oder örtlichen Behörden dazu bestimmt den Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclelnträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

IRRF7243 MINI CONTROLLER

AVERISSEMENTS DE SECURITE

1. VEEL GESTELDE VRAGEN 57
2. TECHNISCHE GEGEVENS 59

INTRODUCTIE

4. VEEL GESTELDE VRAGEN

De IRRF7243 werkt nicht metIRST aanstandsbediening.

5. TECHNISCHE GEGEVENS

Voeding: 230VAC / 50 Hz, 2 Watt

Signaal transmissie: >2,5Vpp at 120kHz ± 1kHz

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes IRRF7243 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 89/336/EWG des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 73/23/EWG des Rates vom 19. Februar 1973 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
