MANUALE UTENTE MCRSLDUI Phoenix Contact

1.1 Istruzioni per la sicurezza e avvertenze

Utilizzare questi visualizzatori solo

– in maniera conforme alla loro destinazione
– se la loro condizione tecnica è perfetta
- osservando le istruzioni di utilizzo e le norme generali di sicurezza.

1.2 norme generali di sicurezza.

1. Prima di qualsiasi lavoro d'installazione o di manutenzione, accertarsi che l'alimentazione del visualizzatore digitale sia interrotta.

2. Utilizzare questo visualizzatore solo in maniera conforme alla sua destinazione:
   La sua condizione tecnica deve essere perfetta.
   Osservare le istruzioni di utilizzo e le norme generali di sicurezza.

3. Rispettare le norme specifiche al paese e all'utilizzatore.
4. Il visualizzatore digitale non conviene per delle zone che presentino rischi d'esplosione, né per i campi d'utilizzo esclusi della norma EN 61010, Parte 1.
5. Il visualizzatore digitale deve funzionare solo se è stato inserito a regola d'arte, in conformità con le prescrizioni del capitolo "Caratteristiche tecniche generali".

1.3 Utilizzazione in conformità

Il visualizzatore digitale può essere utilizzato solo in qualità d'apparecchiatura incassata. Questo prodotto trova la sua applicazione nei processi industriali ed i comandi, nel campo delle linee di produzione delle industrie metallurgiche, del legno, delle materie plastiche, della carta, del vetro, dei tessili eccetera.

Le sovratensioni ai terminali dell'apparecchiatura devono essere limitate ai valori della categoria di sovratensione II.

Se il visualizzatore digitale è utilizzato per la sorveglianza di macchine o di processi ove, in caso di guasto o di errori di manipolazione dell'apparecchio, possano presentarsi rischi di danni alla macchina o d'incidenti per gli operatori, l'utente deve assumere le

2. Entradas

LATCH (Borne 4)

Temperatura ambiente:

-10^ +50^

Temperature da almacenamiento:

-25°C ... +70°C

Codificazione per l'ordinazione: 2864011

1. Descrizione

• Display digitale a 5 decadi, con ingressi analogici
• Display LED, altezza 8 mm ad alta luminosità per una facile lettura.
• Campo di visualizzazione da -19999 a 99 999 con soppressione degli zeri non significanti
• Programmazione dei parametri di funzionamento tramite i due pulsanti. Il display indica i vari parametri abbreviati.
• Possono programmarsi:

Il campo di misura

La visualizzazione del valore massimo si/no

La ridefinizione del valore massimo si/no

La visualizzazione del valore minimo si/no

La ridefinizione del valore minimo si/no

Il punto decimale

Il segnale d'ingresso minimo

Il valore da visualizzare per il segnale d'ingresso più basso

Il segnale d'ingresso massimo

Il valore da visualizzare per il segnale d'ingresso più alto

Ingresso statico di congelamento della visualizzazione. Quando viene attivato (pnp) tramite un segnale di livello 4 a

30 V DC, il valore di misura istantaneo rimane congelato finché questo ingresso non sia liberato o che il livello del segnale non scenda al di sotto di 2 V DC. La determinazione dei valori minimo e massimo continua in background.

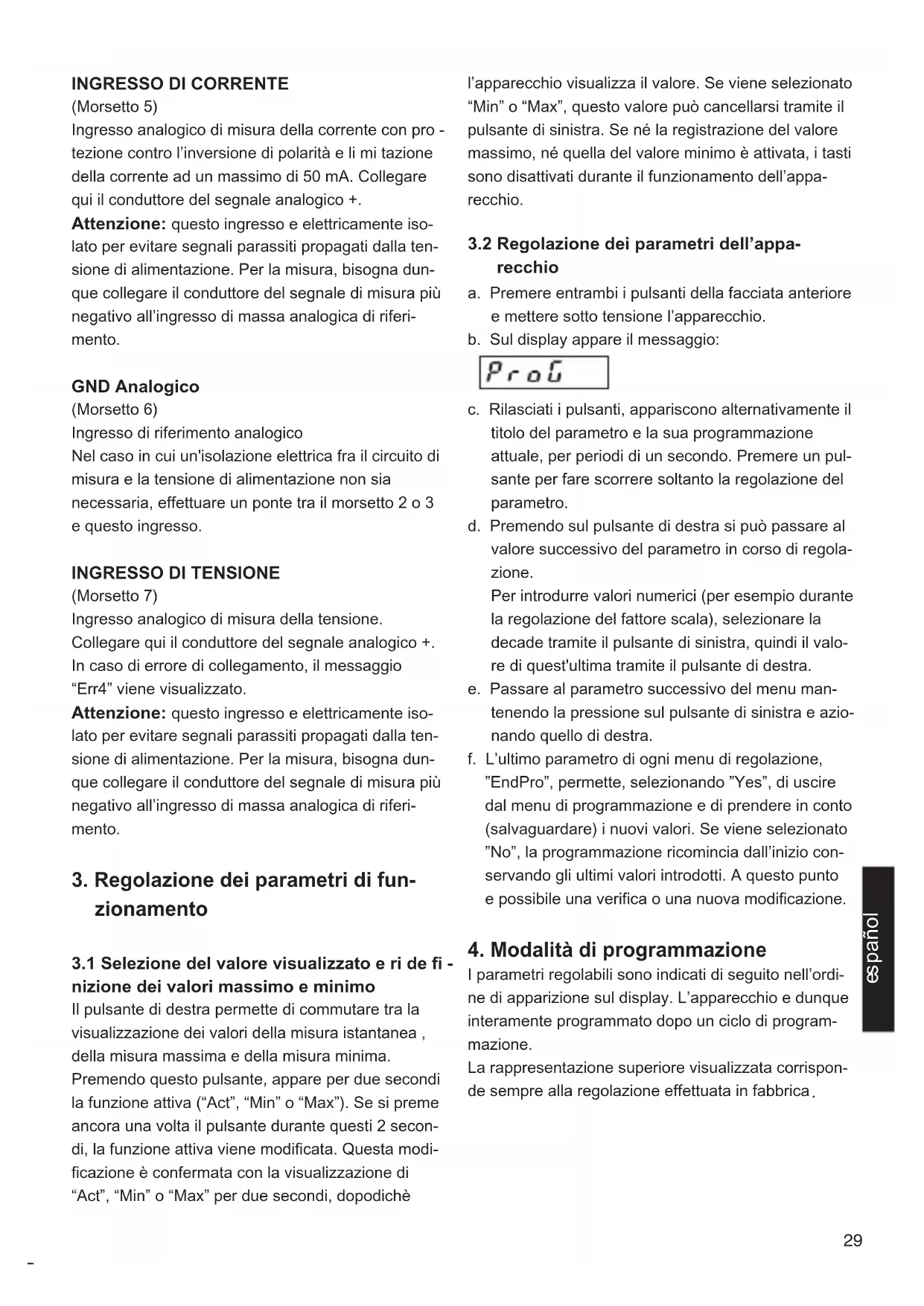

INGRESSO DI CORRENTE

(Morsetto 5)

Ingresso analogico di misura della corrente con protezione contro l'inversione di polarità e li mi tazione della corrente ad un massimo di 50 mA. Collegare qui il conduttore del segnale analogico +.

Attenzione: questo ingresso e elettricamente isolato per evitare segnali parassiti propagati dalla tensione di alimentazione. Per la misura, bisogna dunque collegare il conduttore del segnale di misura più negativo all'ingresso di massa analogica di riferimento.

GND Analogico

(Morsetto 6)

Ingresso di riferimento analogico

Nel caso in cui un'isolazione elettrica fra il circuito di misura e la tensione di alimentazione non sia necessaria, effettuare un ponte tra il morsetto 2 o 3 e questo ingresso.

Ingresso analogico di misura della tensione.

Collegare qui il conduttore del segnale analogico +. In caso di errore di collegamento, il messaggio "Err4" viene visualizzato.

Attenzione: questo ingresso e elettricamente isolato per evitare segnali parassiti propagati dalla tensione di alimentazione. Per la misura, bisogna dunque collegare il conduttore del segnale di misura più negativo all'ingresso di massa analogica di riferimento.

3. Regolazione dei parametri di fun- zionamento

3.1 Selezione del valore visualizzato e ri de finizione dei valori massimo e minimo

Il pulsante di destra permette di commutare tra la visualizzazione dei valori della misura istantanea, della misura massima e della misura minima.

Premendo questo pulsante, appare per due secondi la funzione attiva ("Act", "Min" o "Max"). Se si preme ancora una volta il pulsante durante questi 2 secondi, la funzione attiva viene modificata. Questa modificazione è confermata con la visualizzazione di "Act", "Min" o "Max" per due secondi, dopodichè

l'apparecchio visualizza il valore. Se viene selezionato "Min" o "Max", questo valore può cancellarsi tramite il pulsante di sinistra. Se né la registrazione del valore massimo, né quella del valore minimo è attivata, i tasti sono disattivati durante il funzionamento dell'apparecchio.

3.2 Regolazione dei parametri dell'apparecchio

a. Premere entrambi i pulsanti della facciata anteriore e mettere sotto tensione l'apparecchio.
b. Sul display appare il messaggio:

Proc

c. Rilasciati i pulsanti, appariscono alternativamente il titolo del parametro e la sua programmazione attuale, per periodi di un secondo. Premere un pulsante per fare scorrere soltanto la regolazione del parametro.
d. Premendo sul pulsante di destra si può passare al valore successivo del parametro in corso di regolazione.

Per introdurre valori numerici (per esempio durante la regolazione del fattore scala), selezionare la decade tramite il pulsante di sinistra, quindi il valore di quest'ultima tramite il pulsante di destra.

e. Passare al parametro successivo del menu mantenendo la pressione sul pulsante di sinistra e azionando quello di destra.
f. L'ultimo parametro di ogni menu di regolazione, "EndPro", permette, selezionando "Yes", di uscire dal menu di programmazione e di prendere in conto (salvaguardare) i nuovi valori. Se viene selezionato "No", la programmazione ricomincia dall'inizio conservando gli ultimi valori introdotti. A questo punto e possibile una verifica o una nuova modificazione.

4. Modalità di programmazione

I parametri regolabili sono indicati di seguito nell'ordine di apparizione sul display. L'apparecchio e dunque interamente programmato dopo un ciclo di programmazione.

La rappresentazione superiore visualizzata corrisponde sempre alla regolazione effettuata in fabbrica.

4.1 Campo del segnale di ingresso

di 0 a 20 mA

di 4 a 20 mA

di 0 a 10 V

di 2 a 10 V

4.2 Visualizzazione del valore massimo

Si visualizza il valore massi- mo

Non si visualizza il valore massimo e il parametro successivo è ignorato.

4.3 Ridefinizione del valore massimo

Il valore massimo si può ride-finire tramite il pulsante rosso (il valore istantaneo diventa il nuovo valore massimo).

Il valore massimo non si può ridefinire.

4.4 Visualizzazione del valore minimo

Si visualizza il valore minimo.

Non si visualizza il valore minimo e il parametro successivo è ignorato.

4.5 Ridefinizione del valore minimo

Il valore minimo si può ridefinire tramite il pulsante rosso (il valore istantaneo diventa il nuovo valore minimo).

Il valore minimo non si può ridefinire.

4.6 Regolazione del punto decimale

Il punto decimale determina il numero di decimali visualizzati.

0 nessun decimale

0.0 un decimale

0.00 due decimal

0.000 tre decimali

0.0000 quattro decimali

4.7 Segnale d'ingresso minimo (unicamente nel campo di misura di 4 a 20 mA o di 2 a 10 V)

Si esegue la procedura a) o b) a secondo del campo di misura selezionato.

a)

Il messaggio "lo" viene visualizzato se il segnale d'ingresso è inferiore, nel campo di misura di 4 a 20 mA, al valore definito qui.

b)

Il messaggio "lo" viene visualizzato se il segnale d'ingresso è inferiore, nel campo di misura di 2 a 10 V, al valore definito qui..

4.8 Valore visualizzato nel caso del segnale d'ingresso più basso

Si può assegnare un valore tra -19999 e 99999 al segna-le d'ingresso più basso. La pro gram ma zione del punto decimale viene rispettata.

4.9 Segnale d'ingresso massimo (unicamente nel campo di misura di 4 a 20 mA o di 2 a 10 V)

Questo parametro permette una limitazione del campo di visualizzazione (vedi anche 4.7 e 9.4).

Si esegue la procedura a) o b) a secondo del campo di misura selezionato.

a)

Il messaggio “hi” viene visualizzato se il segnale d'ingresso è superiore, nel campo di misura di 4 a 20 mA, al valore definito qui.

b)

Il messaggio “hi” viene visualizzato se il segnale d'ingresso è superiore, nel campo di misura di 2 a 10 V, al valore definito qui.

4.10 Valore visualizzato nel caso del segnale d'ingresso più alto

Si può assegnare un valore tra -19999 e 99999 al segnale d'ingresso più alto. La pro gram ma zione del punto decimale viene rispettata.

4.11 Fine della programmazione

La programmazione viene eseguita ancora una volta. I valori introdotti possono essere verificati e modificati.

La programmazione è terminata e i valori introdotti vengono presi in conto come nuovi parametri. L'apparecchio è pronto ad entrare in funzione.

5. Collegamento

1 10 - 30 V DC

2 GND

3 GND

4 LATCH

50(4)-20mA DC

6 Analog GND

70(2)-10V DC

6. Caratteristiche tecniche

Display: 5 decadi - LED a 7

segmenti, altezza 8 mm

Campi di misura:

0 .. 10 V DC

2 .. 10 V DC

0 .. 20 mA DC

4 .. 20 mA DC

Risoluzione: 14 bit

Precisione: < 0,1% ± 1 cifra ad una

temperatura am bien te di 20°C

Regolazione dello zero:

automatica

Deriva dovuta alla temperatura:

<70 ppm/K

Velocità di misura:

0,5 ... 2 misure/sec

Misura di corrente:

Caduta di tensione max.

2,0 V DC a 20 mA

Corrente max.: 50 mA

Misura di tensione:

Resist. d'ingresso >1 MW

Tensione d'ingresso

massima 30 V

Soppressione del ronzio della rete:

Filtraggio numerico 50 Hz

Tensione di alimentazione:

10 .. 30 V DC,

isolamento galvanico

Consumo: max. 50 mA

Temperatura ambiente:

-10°C ... +50°C

Temperatura di immagazzinamento:

-25^ +70^

Memorizzazione dei parameri:

EEPROM (capacità: 106 cicli di

registrazione o 10 anni)

Peso: circa 50 g

Protezione: IP 65 (frontale)

CEM:

Emissione di interferenze: EN 55 011 Class B

Resistenza alle interferenze: EN 61 000-6-2

Pulizia:

Le parti anteriori degli apparecchi si puliscono esclusivamente con un panno morbido e umido.

Messaggi d'errore:

Err 0* Errore nella parte A/D

Err 3* Errore nell'EEPROM

analogico al di sopra del campo di misura

Err 5* Errore nell'EEPROM.

apparecchio non calibrato

* Rimandarci l'apparechio per una verifica.

** Verificare il segnale d'ingresso e la programmazione

7. La consegna include

- Display digitale

- Quadro di fissaggio

- Quadro per fissaggio con viti, apertura d'incastro 50 x 25 mm

- Quadro per fissaggio con quadro di fissaggio, apertura d'incastro 50 x 25 mm

- Guarnizione

- 1 foglio con simboli autoadesivi

8. Esempi

8.1 Misura di temperatura

Un sensore di temperatura con delle caratteristiche lineari (nel caso di sensori non-lineari occorre inserire elementi di linearizzazione) fornisce 0 V a 0°C e 10 V a 80°C. Il campo di misura selezionato è quello di 0 a 10 V. 0 V è il valore più piccolo da misurare.

Attribuire adesso il valore di visualizzazione -10 a questo valore. Il valore più grande da misurare è 10 V, al quale viene attribuito il valore di visualizzazione 80. Il display è quindi regolato in funzione del senso-re, ed è in grado di visualizzare tutti i valori intermedi.

I valori visualizzati possono essere spostati liberamente all'interno del campo di visualizzazione

8.2 Indicazione di livello

Un sensore di livello con delle caratteristiche lineari (nel caso di sensori non-lineari occorre inserire elementi di linearizzazione) fornisce 5 mA quando il serbatoio è vuoto e 19 mA quando è pieno. Deve visualizzare 10 m3 quando il serbatoio è pieno e 0 m3 quando è vuoto. Il campo di misura selezionato sarà quello di 4 a 20 mA.

5 mA è il valore più piccolo da misurare. Attribuire adesso il valore di visualizzazione 0 a questo valore. Il valore più grande da misurare è 19 mA, al quale viene attribuito il valore di visualizzazione 10. Il display è quindi regolato in funzione del sensore, ed è in grado di visualizzare tutti i valori intermedi.

8.3 Quantità prelevata

Invece di visualizzare la quantità rimanente, si deve visualizzare la quantità prelevata.

Il campo di misura selezionato sarà di nuovo quello di 4 a 20 mA.

Il valore più piccolo misurato, 5 mA, corrisponderà al valore visualizzato 10 mentre il valore più grande misurato, 19 mA corrisponderà al valore visualizzato 0.

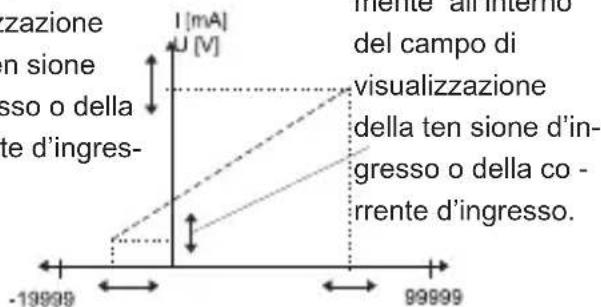

8.4 Indicazione di livello con indicazione di livello minimo

In questo terzo caso si deve anche visualizzare la quan ti tà rimanente, il serbatoio avente una capacità di 10 m3. Il volume di riempimento non deve superare 8 m3, e il contenuto del serbatoio non deve scendere al di sotto di 1 m3. Si deve quindi visualizzare “h” per valori > 8 m3 e “lo” per valori < 1 m3. Il campo di misura selezionato sarà quello di 4 a 20 mA. Il valore visualizzato 0 sarà attribuito al valore d'ingresso più piccolo e il valore visualizzato 10 sarà attribuito al valore d'ingresso più grande. Inoltre, il parametro “Segnale d'ingresso minimo” riceverà il valore misurato correspondente a un con-te nuto misurato di 1 m3, p. es. 5,6 mA, e il parametro “Se gnale d'ingresso massimo” riceverà il valore misurato correspondente a un con te nuto misurato di 8 m3, p. es. 16,8 mA. In questo modo, il mes sa ggio “hi” verrà visualizzato per valori d'ingresso > 16,8 mA, e il messaggio “lo” verrà visualizzato per valori d'ingresso < 5,6 mA.

La tensione d'ingresso massima o la corrente d'ingresso massima possono essere spostate liberamente all'interno del campo di visualizzazione della ten sione d'ingresso o della co rrente d'ingres- so.

La tensione d'ingresso minima o la corrente d'ingresso minima possono essere spostate liberamente all'interno del campo di visualizzazione della ten sione d'ingresso o della co- rrente d'ingresso.

zazione n sione esso o della te d'ingres- I [mA] U [V] -19999 99999 mente" al interno del campo di visualizzazione della ten sione d'ingresso o della co- rrente d'ingresso.

I valori visualizzati possono essere spostati liberamente all'interno del campo di visualizzazione

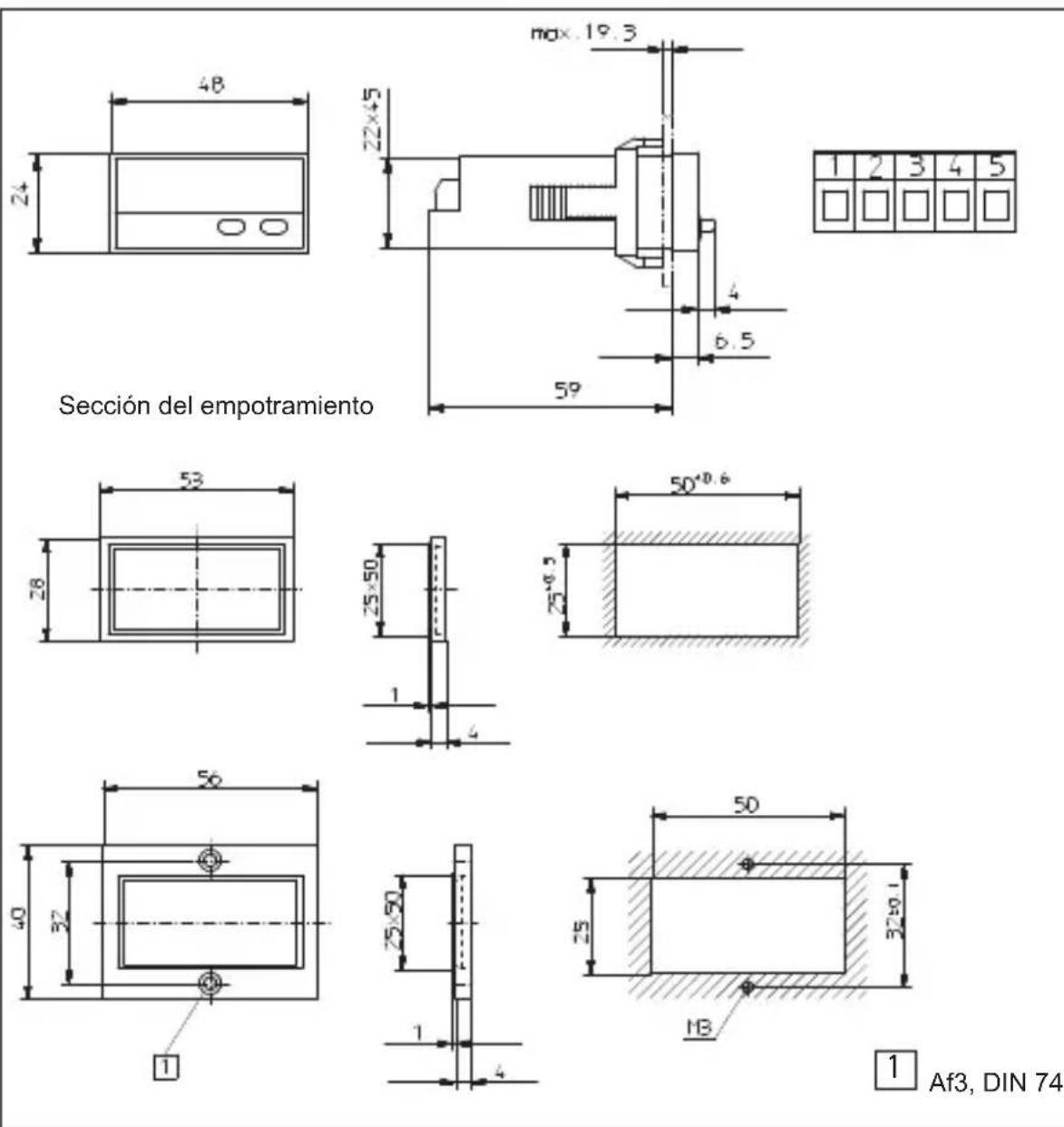

9. Dimensiones
