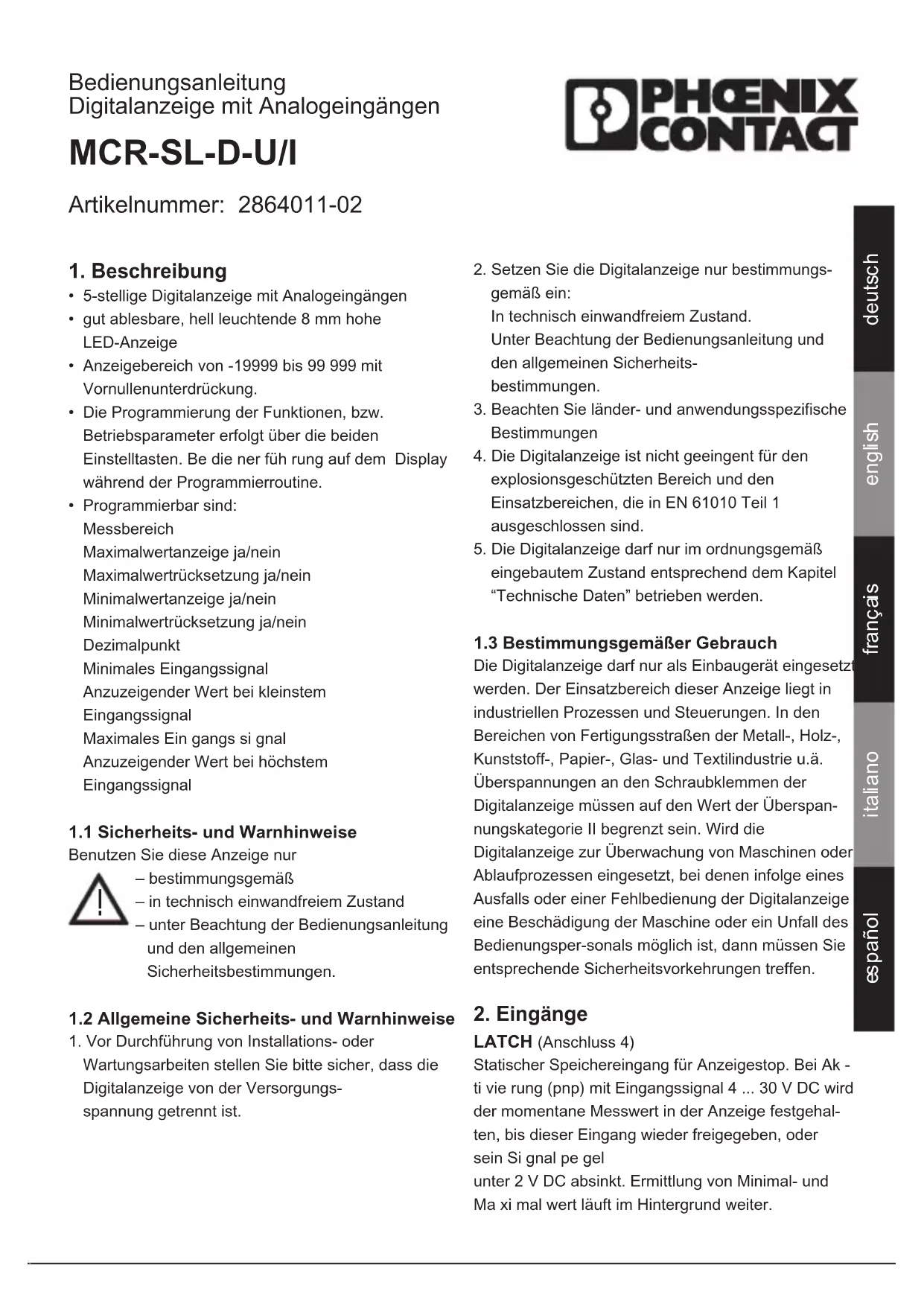

BEDIENUNGSANLEITUNG MCRSLDUI Phoenix Contact

• 5-stellige Digitalanzeige mit Analogeingängen
• gut ablesbare, hell leuchtende 8 mm hohe LED-Anzeige
• Anzeigebereich von -19999 bis 99 999 mit Vornullenunterdrückung.
• Die Programmierung der Funktionen, bzw. Betriebsparameter erfolgt über die beiden Einstelltasten. Be die ner füh rung auf dem Display während der Programmierroutine.
• Programmierbar sind: Messbereich Maximalwertanzeige ja/nein Maximalwertrücksetzung ja/nein Minimalwertanzeige ja/nein Minimalwertrücksetzung ja/nein Dezimalpunkt Minimales Eingangssignal Anzuzeigender Wert bei kleinstem Eingangssignal Maximales Ein gangs si gnal Anzuzeigender Wert bei höchstem Eingangssignal

1.1 Sicherheits- und Warnhinweise

Benutzen Sie diese Anzeige nur

– bestimmungsgemäß
– in technisch einwandfreiem Zustand
– unter Beachtung der Bedienungsanleitung und den allgemeinen
Sicherheitsbestimmungen.

1.2 Allgemeine Sicherheits- und Warnhinweise

1. Vor Durchführung von Installations- oder Wartungsarbeiten stellen Sie bitte sicher, dass die Digitalanzeige von der Versorgungsspannung getrennt ist.

2. Setzen Sie die Digitalanzeige nur bestimmungs- gemäß ein:
   In technisch einwandfreiem Zustand.
   Unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.

3. Beachten Sie länder- und anwendungsspezifische Bestimmungen
4. Die Digitalanzeige ist nicht geeingent für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind.
5. Die Digitalanzeige darf nur im ordnungsgemäß eingebautem Zustand entsprechend dem Kapitel "Technische Daten" betrieben werden.

1.3 Bestimmungsgemäßer Gebrauch

Die Digitalanzeige darf nur als Einbaugerät eingesetzt werden. Der Einsatzbereich dieser Anzeige liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä. Überspannungen an den Schraubklemmen der Digitalanzeige müssen auf den Wert der Überspannungskategorie II begrenzt sein. Wird die Digitalanzeige zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder einer Fehlbedienung der Digitalanzeige eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

2. Eingänge

LATCH (Anschluss 4)

Statischer Speichereingang für Anzeigestop. Bei Ak - ti vie rung (pnp) mit Eingangssignal 4 ... 30 V DC wird der momentane Messwert in der Anzeige festgehalten, bis dieser Eingang wieder freigegeben, oder sein Si gnal pe gel

unter 2 V DC absinkt. Ermittlung von Minimal- und Ma xi mal wert läuft im Hintergrund weiter.

STROMEINGANG (Anschluss 5)

Analoger Strommesseingang mit Verpolungsschutz und Strombegrenzung auf max. 50 mA. Die Signalleitung mit dem analogen +-Signal ist hier anzuschließen.

Achtung: Zur Vermeidung von Störsignalen, die von der Spannungsversorgung herrühren ist dieser Eingang galvanisch getrennt. Für eine Messung ist daher die negativere Signalleitung mit dem analogen Be zugs mas sen ein gang zu verbinden.

Analog GND (Anschluss 6)

Analoger Bezugseingang

Soll keine galvanische Trennung zwischen Messkreis und Versorgungsspannung notwendig sein, so ist eine Verbindung zwischen Pin 2 oder 3 und diesem An - schluss herzustellen.

SPANNUNGSEINGANG (Anschluss 7)

Analoger Spannungsmesseingang. Die Signalleitung mit dem analogen +-Signal ist hier anzuschliessen. Bei Ver po lung erscheint im Display „Err4“.

Achtung:

Zur Vermeidung von Störsignalen, die von der Spannungsversorgung herrühren, ist dieser Eingang galvanisch getrennt. Für eine Messung ist daher die negativere Signalleitung mit dem analogen Be zugs - mas sen ein gang zu verbinden.

3. Einstellung der Betriebsparameter

3.1 Auswahl des angezeigten Wertes und

Rücksetzung von Maximal, bzw. Minimalwert Durch Drücken der rechten Taste kann zwischen der An zei ge des aktuellen Messwertes, des Maximal- und des Minimalwertes umgeschaltet werden. Durch einmaliges Betätigen wird für 2 Sekunden die aktuelle Funktion („Act“, „Min“ oder „Max“) angezeigt. Wird innerhalb dieser Zeit die rechte Taste ein zweites mal gedrückt, so wird die aktuelle Funktion gewechselt und zur Bestätigung für ca. 2 Sekunden „Act“, „Min“ oder „Max“ angezeigt. Danach erfolgt die Anzeige des Wertes. Ist „Min“ oder „Max“ angewählt, so kann dieser Wert durch Betätigen der linken Taste gelöscht werden. Ist weder die Maximal- noch die Mini mal wert spei che rung im Set-Up aktiviert, sind die Tasten im Betrieb ohne Funktion.

3.2 Einstellung der Geräteparameter

a. Beide Tasten auf der Vorderseite gedrückt halten und Span nungs ver sorgung einschalten.
b. Auf dem Display erscheint

ProG

c. Sobald die Tasten losgelassen werden er scheint im se künd li chen Wechsel der Menütitel und die aktuelle Me nü punkt ein stel lung. Nach Betätigen einer Taste wird nur noch die Me nü punkt ein stel lung angezeigt.
d. Durch Drücken der rechten Taste wird die Me nü - punkt ein stel lung jeweils um einen Wert wei ter ge - schal tet.

Wenn Zahlenwerte eingegeben werden sollen (z.B. bei der Faktoreinstellung), wird mit der linken Taste zunächst die Dekade an ge wählt und dann mit der Rechten der Wert ein ge stellt.

e. Umschalten auf den nächsten Menüpunkt durch gedrückt halten der linken Taste und Betätigen der rechten Taste.
f. Der jeweils letzte Menütitel "EndPro" er mög licht durch An wahl von "Yes" das Verlassen des Programmiermenüs und die Über nah me (Spei che rung) der neuen Werte. Wird "No" an ge wählt, beginnt die Programmierroutine von vorne, wobei die zuletzt eingestellten Werte zunächst erhalten bleiben. Diese können nun nochmals verändert oder kon trol liert werden.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parameter des Gerätes aufgeführt, die in der unten angegebenen Reihen fol ge eingestellt werden können. Nach einem Durchlauf der Routine ist somit das Gerät vollständig pro gram miert.

Die jeweils obere Darstellung entspricht der Werkseinstellung.

4.1 Eingangssignalbereich

0..20 mA

4..20 mA

0..10 V

2..10 V

4.2 Maximalwertanzeige

Maximalwert wird an ge zeigt

Maximalwertanzeige wird unterdrückt und nächster Menütitel übersprungen

4.3 Maximalwertrücksetzung

Maximalwert kann mit roter Taste zurückgesetzt werden (aktueller Mess wert wird neuer Maximalwert)

Maximalwert kann nicht zu - rück ge setzt werden

4.4 Minimalwertanzeige

Minimalwert wird angezeigt

Minimalwertanzeige wird unterdrückt und nächster Menütitel übersprungen

4.5 Minimalvertrücksetzung

Minimalmalwert kann mit roter Taste zurückgesetzt werden (aktueller Mess wert wird neuer Mi ni mal wert)

Minimalwert kann nicht zu - rück ge setzt werden

4.6 Dezimalpunkteinstellung

Der Dezimalpunkt legt die Anzahl der angezeigten Nach - kom ma stel len fest.

0 keine Dezimalstelle

0.0 eine Dezimalstelle

0.00 zwei Dezimalstellen

0.000 drei Dezimalstellen

0.0000 vier Dezimalstellen

4.7 Minimales Eingangssignal (nur bei Messbereich 4..20 mA oder 2..10 V)

Dieser Menüpunkt ermöglicht eine Einschränkung des Anzeigebereichs.

(siehe auch 4.9 und 9.4)

Je nach eingestelltem Messbe - reich wird a) oder b) durchlaufen

Unterschreitet das Ein - gangs si gnal bei Messbe - reich 4..20 mA den hier eingestellten Wert wird „lo“ angezeigt.

Unterschreitet das Ein - gangs si gnal bei Messbe - reich 2..10 V den hier eingestellten Wert wird „lo“ angezeigt.

a)

4.8 Anzeigewert bei niedrigstem Eingangssignal

b)

Dem niedrigsten Ein gangs si -gnal kann ein an zu zei gen der Wert zwi schen -19999 und 99999 zugeordnet werden. Die Einstellung des De zi mal -punk tes wird be rück sich tigt.

4.9 Maximales Eingangssignal (nur bei Messbereich 4..20 mA oder 2..10 V)

Dieser Menüpunkt ermöglicht eine Einschränkung des Anzeigebereichs. (siehe auch 4.7 und 4.9)

Je nach eingestelltem Messbe reich wird a) oder b) durchlaufen

a)

Überschreitet das Ein gangs - si gnal bei Messbe reich 4..20 mA den hier eingestellten Wert wird hi“ angezeigt.

b)

Überschreitet das Ein gangs - si gnal bei Messbe reich 2..10 V den hier eingestellten Wert wird „hi“ angezeigt.

4.10 Anzeigewert bei höchstem Eingangssignal

Dem höchsten Eingangssignal kann ein anzuzeigen- der Wert zwischen -19999 und 99999 zu-geordnet werden. Die Einstellung des Dezi-malpunktes wird berück-sichtigt.

4.11 Ende der Programmierung

Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und ge ändert werden. Programmierroutine wird beendet und alle einge-stellten Werte werden als neue Parameter über-nommen. Das Gerät ist anschliessend betriebs-bereit.

5. Anschlussbelegung

1 10-30 VDC
2	GND 1
3 GND 1
4 LATCH
5	I
6 GND 2
7	U

Anzeige: 5-stellige rote 7-Segment LED-Anzeige, 8 mm hohe Ziffern

Messbereiche: 0 .. 10 V DC

2 .. 10 V DC

0 .. 20 mA DC

4 .. 20 mA DC

Auflösung: 14 Bit

Genauigkeit: < 0,1% ± 1 Digit über den gesamten Messbereich bei 20°C Umgebungstemperatur

Nullabgleich: automatisch Temperaturdrift: < 70ppm/K

Messgeschwindigkeit: 0,5 bis 2 Messungen/sec

Strommessung:

Spannungsabfall max. 2,0 V bei 20 mA Max. Strom: 50 mA

Spannungsmessung:

Eingangswiderstand >1 MW Max. Spannung 30 V

Netzbrummunterdrückung: digitale Filterung 50 Hz

Spannungsversorgung:

10 .. 30 V DC, galvanisch getrennt

Stromaufnahme: max. 50 mA

Umgebungstemperatur:

-10°C ... +50°C

Lagertemperatur: -25°C ... +70°C

Datensicherung: EEPROM 1 Mio.

Speicherzyklen oder 10 Jahre

Gewicht: ca. 50 g

Schutzart: IP 65 (von vorne)

EMV:

Störaussendung: EN 55011 Klasse B

Störfestigkeit: EN 61000-6-2

Reinigung:

Die Frontseite des Gerätes darf nur mit einem weichen, mit Wasser angefeuchteten Tuch gereinigt werden.

Fehlermeldungen:

Err 0* Fehler/Defekt im A/D-Teil

Err 3* Fehler/Defekt beim EEPROM

Err 4** Analoges Eingangssignal überschreitet den gültigen Messbereich

Err 5* Fehler/Defekt beim EEPROM. Gerät nicht abgegelichen

* Bitte Gerät zur Überprüfung einschicken
**Eingangssignal und Programmierung überprüfen

7. Lieferumfang:

• Digitalanzeige
• Spannbügel
• Frontrahmen für Schraubbefestigung Einbauquerschnitt 50x25 mm
• Frontrahmen für Spannbügelbefestigung Einbauquerschnitt 50x25 mm
  – Dichtung
• 1 Blatt selbstklebende Symbole

8. Beispiele:

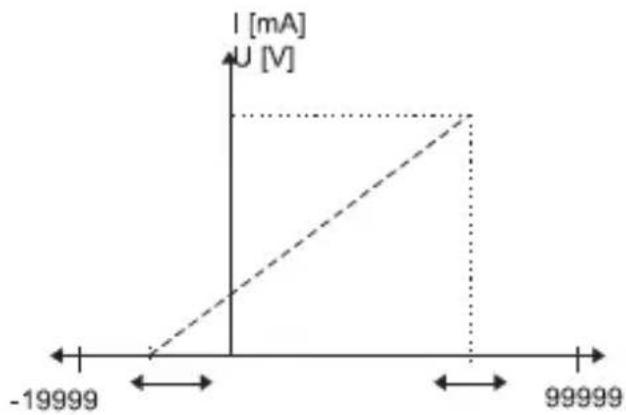

8.1 Temperaturmessung

Ein Temperatursensor mit linearer Charakteristik (unlinearen Sensoren sind Li nea ri sier glie der vor zu schal ten) liefert bei -10 °C 0 V und bei 80 °C 10 V.

Als Messbereich wird 0..10 V gewählt.

0 V ist der kleinstmögliche Messwert. Diesem Messwert kann nun der Anzeigewert -10 zugeordnet werden, entsprechend ist 10 V der größte Messwert. Die sem wird der Anzeigewert 80 zugeordnet. Die Anzeigewert ist nun auf den Sensor abgestimmt und kann die je weißen Zwischenwerte anzeigen.

Anzeigewert innerhalb des Anzeigebereichs frei verschiebbar

8.2 Füllstandsmessung

Ein Füllstandssensor mit linearer Charakteristik (unlinearen Sensoren sind Linearisierglieder vor zu schalten) liefert bei leerem Behälter 5 mA und bei vollem 19 mA. Es soll bei vollem Behälter 10 m3 und bei leerem Behälter 0 m3 angezeigt werden. Als Messbereich wird 4..20 mA gewählt.

5 mA ist der kleinstmögliche Messwert. Diesem Messwert kann nun der Anzeigewert 0 zugeordnet werden, entsprechend ist 19 mA der größte Mess wert. Diesem wird der Anzeigewert 10 zugeordnet. Die Anzeige ist nun auf den Sensor abgestimmt und kann die jeweiligen Zwischenwerte anzeigen.

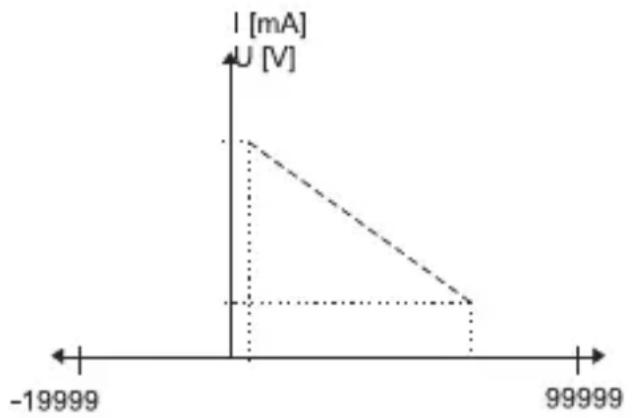

8.3 Entnommene Menge

Es soll statt der Füllmenge, die entnommene Men ge angezeigt werden.

Als Messbereich wird wiederum 4..20 mA gewählt. Dem kleinsten Messwert von 5 mA wird nun ein Anzeigewert von 10 und dem größten Messwert von 19 mA ein Anzeigewert von 0 zugeordnet.

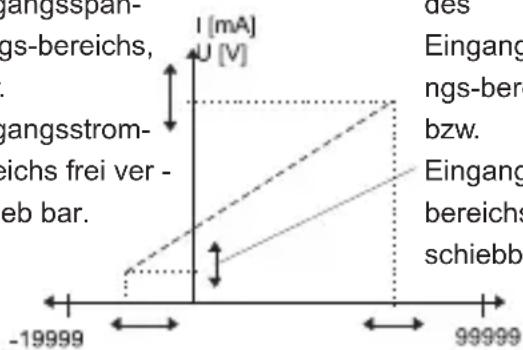

8.4 Füllstandsmessung mit Grenzwertanzeige

In einem dritten Fall soll wiederum die vorhandene Menge angezeigt werden, wobei der Behälter 10 m3 Volumen besitzt, aber maximal 8 m3 eingefüllt wer den sollen, weiterhin soll der Inhalt nicht unter 1 m3 absinken. Somit soll bei Werten > 8 m3 „hi“ und bei Werten < 1 m3 „lo“ angezeigt werden.

Als Messbereich wird 4..20 mA ausgewählt. Dem kleinsten Eingangswert wird der Anzeigewert 0, dem größten Eingangswert wird 10 zugeordnet. Zusätzlich wird nun im Menüpunkt „Minimales Ein gangs si gnal“ der Messwert eingestellt, der einem Inhalt von 1 m3 entspricht, z.B. 5,6 mA und im Me nü punkt „Maximales Eingangssignal“ der Messwert eingestellt, der dem Inhalt 8 m3, z.B. 16,8 mA ent spricht. Somit wird bei Eingangswerten > 16,8 mA „hi“ und < 5,6 mA „lo“ angezeigt.

Maximale Eingansspannung, bzw. ma xi ma ler Eingangsstrom in ner halb des Eingangsspannungs-bereichs, bzw. Eingangsstrombereichs frei ver- schieb bar.

Minimale Eingans-spannung, bzw. mini- maler Ein-gangs- strom in ner halb des Eingangsspannu ngs-bereichs, bzw. Eingangsstrom- bereichs frei ver- schiebbar.

Anzeigewert innerhalb des Anzeigebereichs frei verschiebbar

9. Abmessungen:

48 24

Schalttafelausschnitt: 22,2+0,3 x 45+0,6 mn

22×45 59 4 6.5 max.19.3 1 2 3 4 5 6 7

Einbaurahmen

53 28

25×50 1 4

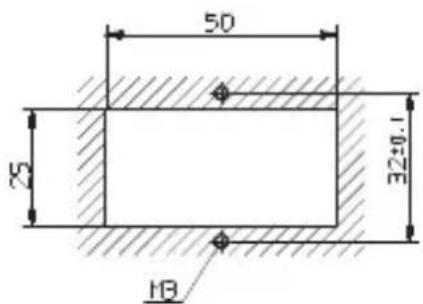

50⁺⁰·⁶ 25⁺⁰·⁵

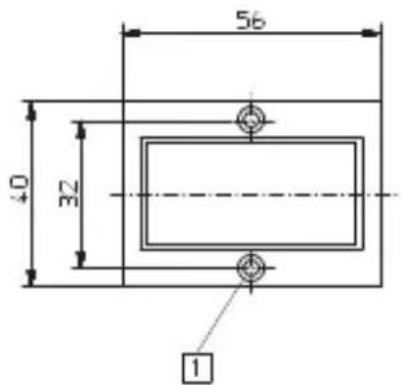

56 40 32 1

25×50 1 4

5D 32±0.1 HB

1 Senkung Af3, DIN 74
