Produkttyp	Industrial Ethernet Switch, PoE+
Modell	FL SWITCH 1000-8POE (Art.-Nr. 1342622)
Abmessungen (B x H x T)	65 mm x 140,4 mm x 107 mm
Gewicht	Ca. 450 g (geschätzt)
Schutzart	IP30
Anzahl RJ45-Ports	8 (10/100 MBit/s)
PoE+ Unterstützung	Ja, alle Ports
Versorgungsspannung	48 V DC (Bereich 46 V DC ... 57 V DC)
Typische Stromaufnahme	58 mA
Maximale Stromaufnahme	5,5 A (PoE-Last)
MAC-Adresstabelle	2k
Betriebstemperatur	-10 °C bis 60 °C
Lagertemperatur	-40 °C bis 85 °C
Luftfeuchtigkeit (Betrieb)	5 % bis 95 % (keine Betauung)
Montageart	Tragschiene (35 mm)
Anschlussart	Push-in-Federanschluss, steckbar
Leiterquerschnitt (starr/flexibel)	0,2 mm² bis 2,5 mm²
Abisolierlänge	10 mm
Netzwerksicherheit	Unbefugte Zugriffe durch Passwortschutz und VPN möglich
Zulassungen	UL 61010-1, UL 61010-2-201, Klasse I, Div. 2, CE, EAC
MTTF	44,9 Jahre (MIL-HDBK-217F, 25 °C)
Gehäusematerial	Polycarbonat, faserverstärkt; Aluminium/Stahlblech DC01
Reinigung	Gehäuse mit trockenem Tuch reinigen, keine Lösungsmittel
Reparatur	Nicht selbst reparieren, nur durch Hersteller

Häufig gestellte Fragen - FL SWITCH 1000-8POE Phoenix Contact

Wie wird der FL SWITCH 1000-8POE montiert?

Der Switch wird auf eine geerdete 35-mm-Tragschiene montiert. Setzen Sie das Gerät von oben auf die Schiene und drücken Sie es nach unten, bis es einrastet. Der Mindestabstand zu anderen Geräten beträgt 0 mm bei horizontaler Montage, bei vertikaler Montage muss die Temperatur um 5 °C reduziert werden.

Welche Spannungsversorgung wird benötigt?

Der Switch benötigt eine SELV/PELV-Spannungsquelle mit 48 V DC (Bereich 46 V bis 57 V). Der Anschluss erfolgt über einen demontierbaren COMBICON-Steckverbinder. Der maximale Strom beträgt 5,5 A bei voller PoE-Last.

Kann der Switch PoE-Geräte mit Strom versorgen?

Ja, alle 8 RJ45-Ports unterstützen PoE+ gemäß IEEE 802.3at. Die maximale PoE-Leistung hängt von der Gesamtstromaufnahme ab; der Switch kann bis zu ca. 30 W pro Port liefern, jedoch insgesamt begrenzt durch die Spannungsversorgung.

Welche Übertragungsgeschwindigkeiten werden unterstützt?

Die RJ45-Ports unterstützen 10/100 MBit/s (Fast Ethernet) mit Autonegotiation und Autocrossing. Die Übertragungslänge beträgt maximal 100 m pro Segment.

Gibt es eine LED-Anzeige für den Status?

Ja, jeder Port hat eine Link/ACT-LED (leuchtet bei Verbindung, blinkt bei Datenverkehr). Zusätzlich gibt es eine PoE-LED (leuchtet bei aktiver PoE-Versorgung) und eine U_S-LED für die Gerätespannung.

Wie werden die Kühlschlitze richtig positioniert?

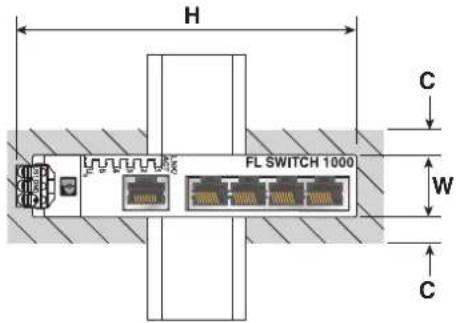

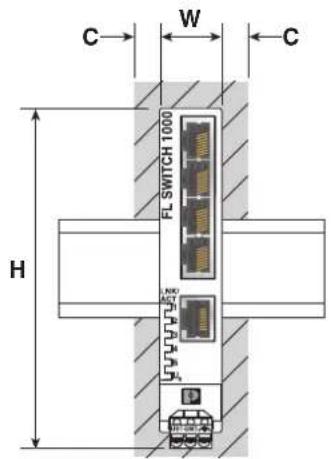

Die Kühlschlitze oben und unten dürfen nicht abgedeckt werden. Der empfohlene Abstand zu anderen Geräten beträgt mindestens 3 cm, Überhitzung vermeiden. Bei horizontaler Montage ist ein Abstand von 0 mm zulässig, bei vertikaler Montage muss die maximale Umgebungstemperatur um 5 °C reduziert werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Das Gerät ist nur für den Einsatz in Klasse I, Division 2 oder nicht explosionsgefährdeten Bereichen geeignet. Es muss in einem Gehäuse installiert werden, das nur mit Werkzeug zugänglich ist. Die Verdrahtung muss für 105 °C ausgelegt sein. Das Gerät darf nicht geöffnet oder modifiziert werden.

Ist der Switch für den Einsatz in industriellen Netzwerken geeignet?

Ja, der Switch ist für industrielle Umgebungen ausgelegt mit Schutzart IP30, erweitertem Temperaturbereich und EMV-Festigkeit gemäß EN 61000-6-2 und EN 61000-6-4. Er unterstützt QoS und PROFINET PTCP-Filter.

Kann der Switch kaskadiert werden?

Ja, zur Kaskadierung mehrerer Switches wird empfohlen, unterschiedliche Ports zu verwenden (z.B. Port 1 auf Switch A und Port 2 auf Switch B), um Timing-Probleme bei Autonegotiation zu vermeiden.

Wo finde ich die aktuellste Dokumentation?

Die aktuelle Bedienungsanleitung und weitere Informationen stehen auf der Phoenix-Contact-Website unter phoenixcontact.net/products zum Download bereit. Stellen Sie sicher, dass Sie immer die neueste Version verwenden.

BEDIENUNGSANLEITUNG FL SWITCH 1000-8POE Phoenix Contact

Dieses Anwenderhandbuch ist gültig für:

Bezeichnung Version Bezeichnung Version

FL SWITCH 1005N 1085039 FL SWITCH 1012NT-SFP 1249598

FL SWITCH 1008N 1085256 FL SWITCH 1024T 1343027

FL SWITCH 1105N 1085254 FL SWITCH 1116T 1085115

FL SWITCH 1108N 1085243 FL SWITCH 1104NT-2SFP 1343023

FL SWITCH 1016N 1085255 FL SWITCH 1105-2SFP 1343025

FL SWITCH 1116N 1085219 FL SWITCH 1108T 1085088

FL SWITCH 1004N-FX 1084159 FL SWITCH 1008T 1085094

FL SWITCH 1004N-FX ST 1085179 FL SWITCH 1000N-8POE 1343031

FL SWITCH 1004N-FX SM 1085214 FL SWITCH 1008NTC 1085156

FL SWITCH 1004N-SFX 1085177 FL SWITCH 1005NTC 1085161

FL SWITCH 1104N-SFP 1085173 FL SWITCH 1005N-28PK 1544302

FL SWITCH 1005N-2SFX 1085176 FL SWITCH 1100-5POE-2SFP 1342621

FL SWITCH 1105N-2SFP 1085171 FL SWITCH 1000-8POE 1342622

FL SWITCH 1108NT 1085162 FL SWITCH 1100-8POE 1343034

FL SWITCH 1105NT 1085163 FL SWITCH 1100T-8POE-2SFP 1467018

FL SWITCH 1006NT-2SFX 1085164

FL SWITCH 1008NT 1085165

FL SWITCH 1004NT-SFX 1085169

FL SWITCH 1005NT 1085170

Inhaltsverzeichnis

1 Zu Ihrer Sicherheit ....5

1.1 Kennzeichnung der Warnhinweise....5
1.2 Qualifikation der Benutzer 5
1.3 Veränderungen des Produkts 5
1.4 Sicherheit im Netzwerk....6
1.5 UL-Hinweise....6

2 Übersicht und Bestelldaten....7

2.1 Beschreibungen....7
2.1.1 Kompatibilität der SFP-Module 9
2.2 Bestelldaten....9

3 Einbau....15

3.1 Tragschiene....15
3.1.1 Montage 15
3.1.2 Demontage 15
3.2 Spannungsversorgung 16
3.2.1 Derating 17

4 Betrieb....19

4.1 Diagnose- und Statusanzeigen 19
4.2 SFP-Module....19
4.3 Switch-Kaskadierung....19

5 Technische Daten 21

5.1 FL SWITCH 1005N (Art.-Nr. 1085039) 21
5.2 FL SWITCH 1008N (Art.-Nr. 1085256) 23
5.3 FL SWITCH 1105N (Art.-Nr. 1085254) 25
5.4 FL SWITCH 1108N (Art.-Nr. 1085243) 27
5.5 FL SWITCH 1016N (Art.-Nr. 1085255) 29
5.6 FL SWITCH 1116N (Art.-Nr. 1085219) ....31
5.7 FL SWITCH 1004N-FX (Art.-Nr. 1084159) 33
5.8 FL SWITCH 1004N-FX ST (Art.-Nr. 1085179) 35
5.9 FL SWITCH 1004N-FX SM (Art.-Nr. 1085214) 37
5.10 FL SWITCH 1004N-SFX (Art.-Nr. 1085177)....39
5.11 FL SWITCH 1104N-SFP (Art.-Nr. 1085173) 41
5.12 FL SWITCH 1005N-2SFX (Art.-Nr. 1085176) 43

5.13 FL SWITCH 1105N-2SFP (Art.-Nr. 1085171) 45

5.14 FL SWITCH 1108NT (Art.-Nr. 1085162) 47

5.15 FL SWITCH 1105NT (Art.-Nr. 1085163) 49

5.16 FL SWITCH 1005NT-2SFX (Art.-Nr. 1085164) 51

5.17 FL SWITCH 1008NT (Art.-Nr. 1085165) ....54

5.18 FL SWITCH 1004NT-SFX (Art.-Nr. 1085169) 56

5.19 FL SWITCH 1005NT (Art.-Nr. 1085170) 58

5.20 FL SWITCH 1012NT-2SFP (Art.-Nr. 1249598)....60

5.21 FL SWITCH 1024T (Art.-Nr. 1343027)....63

5.22 FL SWITCH 1116T (Art.-Nr. 1085115)....65

5.23 FL SWITCH 1104NT-SFP (Art.-Nr. 1343023)....67

5.24 FL SWITCH 1105NT-2SFP (Art.-Nr. 1343025) 69

5.25 FL SWITCH 1108T (Art.-Nr. 1085088) 71

5.26 FL SWITCH 1008T (Art.-Nr. 1085094) 73

5.27 FL SWITCH 1000N-8POE (Art.-Nr. 1343031) 75

5.28 FL SWITCH 1008NTC (Art.-Nr. 1085156) 77

5.29 FL SWITCH 1005NTC (Art.-Nr. 1085161) 79

5.30 FL SWITCH 1005N-28PK (Art.-Nr. 1544302) 81

5.31 FL SWITCH 1100-5POE-2SFP (Art.-Nr. 1342621) 83

5.32 FL SWITCH 1000-8POE (Art.-Nr. 1342622) 85

5.33 FL SWITCH 1100-8POE (Art.-Nr. 1343034) 87

5.34 FL SWITCH 1100T-8POE-2SFP (Art.-Nr. 1467018) 89

A Anhänge 91

A 1 Abbildungsverzeichnis....91

A 2 Tabellenverzeichnis 93

1 Zu Ihrer Sicherheit

Lesen Sie dieses Handbuch sorgfältig und bewahren Sie es für späteres Nachschlagen auf.

1.1 Kennzeichnung der Warnhinweise

Dieses Symbol kennzeichnet Gefahren, die zu Personenschäden führen können.

Es gibt drei Signalwörter für die Schwere der möglichen Verletzung.

GEFAHR

Hinweis auf eine Gefährdung mit hohem Risikograd. Wenn die Gefährdung nicht vermieden wird, hat sie den Tod oder eine schwere Verletzung zur Folge.

WARNUNG

Hinweis auf eine Gefährdung mit mittlerem Risikograd. Wenn die Gefährdung nicht vermieden wird, kann sie den Tod oder eine schwere Verletzung zur Folge haben.

VORSICHT

Hinweis auf Gefährdung mit niedrigem Risikograd. Wenn die Gefährdung nicht vermieden wird, kann sie eine geringfügige oder mäßige Verletzung zur Folge haben.

Dieses Symbol mit dem Signalwort ACHTUNG warnt vor Handlungen, die zu einem Sachschaden oder einer Fehlfunktion führen können.

Hier finden Sie zusätzliche Informationen oder weiterführende Informationsquellen.

1.2 Qualifikation der Benutzer

Der in diesem Handbuch beschriebene Produktgebrauch richtet sich ausschließlich an

– Elektrofachkräfte oder von Elektrofachkräften unterwiesene Personen. Die Anwender müssen vertraut sein mit den einschlägigen Sicherheitskonzepten zur Automatisierungstechnik sowie den geltenden Normen und sonstigen Vorschriften.

– Qualifizierte Anwendungsprogrammierer und Software-Ingenieure. Die Anwender müssen vertraut sein mit den einschlägigen Sicherheitskonzepten zur Automatisierungstechnik sowie den geltenden Normen und sonstigen Vorschriften.

1.3 Veränderungen des Produkts

Änderungen oder Modifikationen an der Hard- und Software des Geräts sind nicht zulässig.

Unsachgemäße Arbeiten oder Veränderungen am Gerät können Ihre Sicherheit gefährden oder das Gerät beschädigen. Sie dürfen das Gerät nicht reparieren. Wenn das Gerät einen Defekt hat, wenden Sie sich an Phoenix Contact.

1.4 Sicherheit im Netzwerk

ACHTUNG: Unbefugte Netzwerkzugriffe möglich

Bei Geräten, die über Ethernet mit einem Netzwerk verbunden sind, besteht die Gefahr von unbefugten Netzwerkzugriffen.

Um unbefugte Netzwerkzugriffe zu verhindern, beachten Sie bitte die folgenden Hinweise:

– Falls möglich, deaktivieren Sie nicht verwendete Kommunikationskanäle.

– Vergeben Sie Passwörter so, dass Dritte nicht unbefugt auf des Gerät zugreifen und Veränderungen vornehmen können.

- Das Gerät sollte aufgrund seiner Kommunikationsschnittstellen in sicherheitskritischen Anwendungen nicht ohne zusätzliche Security-Appliance eingesetzt werden. Treffen Sie daher entsprechend der IT-Sicherheitsanforderungen und der geltenden Normen für Ihren Einsatzbereich weitere Schutzmaßnahmen gegen unbefugte Netzwerkzugriffe, zum Beispiel virtuelle Netzwerke (VPN) für Fernwartungszugriffe, Firewalls, usw.

– Sie stellen Phoenix Contact sowie die mit der Phoenix Contact GmbH & Co. KG, Flachsmarktstraße 8, 32825 Blomberg gemäß §§ 15 ff. AktG verbundenen Unternehmen (im Folgenden gemeinsam „Phoenix Contact“ genannt) von allen Ansprüchen Dritter auf erstes Anfordern frei, die aufgrund einer nicht dem Einsatzzweck entsprechenden Verwendung entstehen.

- Für die Absicherung von Netzwerken zur Fernwartung über VPN bietet Phoenix Contact die Security-Appliance-Produktlinie mGuard an, siehe hierzu den aktuellen Katalog von Phoenix Contact (phoenixcontact.net/products).

– Weitere Schutzmaßnahmen gegen unbefugte Netzwerkzugriffe finden Si e im An-wenderhinweis AH DE INDUSTRIAL SECURITY. Der Anwenderhinweis steht unter der Adresse phoenixcontact.net/products zum Download bereit.

1.5 UL-Hinweise

WARNUNG:

Bei diesem Gerät handelt es sich um ein offenes Gerät (Open-Type-Gerät), das in einem Gehäuse installiert werden muss, das für die Umgebung geeignet und nur mithilfe eines Werkzeugs zugänglich ist.

Dieses Gerät eignet sich nur für den Einsatz in Klasse I, Division 2, Gruppe A, B, C und D oder in nicht explosionsgefährdeten Bereichen.

Die Temperatureinstufung der Verdrahtung muss 105 °C oder höher sein.

Das Gerät darf nur in einem Bereich mit einem maximalen Verschmutzungsgrad von 2 nach IEC/EN 60664-1 verwendet werden.

Die Schutzfunktion des Geräts kann eingeschränkt sein, wenn es nicht bestimmungsgemäß verwendet wird.

Das Öffnen oder Verändern des Geräts ist nicht zulässig.

Versuchen Sie nicht, das Gerät selbst zu reparieren, sondern ersetzen Sie es durch ein gleichwertiges Gerät. Reparaturen dürfen ausschließlich vom Hersteller vorgenommen werden. Der Hersteller haftet nicht für Schäden aus Zuwiderhandlung.

2 Übersicht und Bestelldaten

2.1 Beschreibungen

Die Beschreibungen der FL SWITCH-Produkte sind kodiert, um deren Konfiguration zu kennzeichnen.

Bild 2-1 FL SWITCH-Nomenklatur

Tabelle 2-1 Legende der Nomenklatur

Kategorie Kennzei-chen		Bedeutung
Produktlinie A FL SWITCH
Management B 1 = Unmanaged
Übertragungsge-schwindigkeit	C 0 = 10/100 MBit/s1 = 1000 MBit/s6 = 10/100 MBit/s, IP677 = 1000 MBit/s, IP67
Anzahl der RJ45-Ports	D Wie angezeigt
Aufbau E N = schmaler Formfaktor
Umgebung F T = Temperaturweitbereich
Beschichtung G C = Schutzbeschichtung
Anschlüsse	H	ST = LWL-Steckverbinder im ST-FormatSC = LWL-Steckverbinder im SC-FormatLC = LWL-Steckverbinder im LC-FormatSFX = Port für Module mit kleinem Formfaktor mit 10/100 MBit/sSFP = Port für Module mit kleinem Formfaktor mit 100/1000 MBit/sPoE = Ports für die PoE-Verbindung

FL SWITCH 10...N und FL SWITCH 11...N

Die Ethernet Switches FL SWITCH 10...N und FL SWITCH 11...N bieten preiswerte Basis-Schaltfunktionen. Sie verfügen über automatische Erkennung der Datenübertragungsrate sowie Autocrossing an bis zu zwei LWL-Schnittstellen.

• Erkennung von Autonegotiation und Autocrossing erleichtert Installation und Aufbau
  – Lokale Diagnoseanzeigen mit LEDs
  – RJ45-Ports unterstützen eine Übertragungsgeschwindigkeit von 10/100 MBit/s bei FL SWITCH 10...-Switches und 10/100/1000 MBit/s bei FL SWITCH 11...-Switches
  – Unterstützung der QoS-Priorisierung
  – PROFINET Conformance Class A für Echtzeitdatenaustausch
  – Energy Efficient Ethernet gemäß IEEE 802.3az
• PROFINET PTCP-Filter für verlässliche Kommunikation in PROFINET-Netzwerken
  – Verbesserte Priorisierung des Datenverkehrs für Automatisierungsprotokolle

FL SWITCH 10...NT und FL SWITCH 11...NT

Die Ethernet Switches FL SWITCH 10...NT und FL SWITCH 11...NT bieten Basis-Schaltfunktionen in einem robusten Gehäuse mit erweiterten Temperatur- und Installationsbereichen. Sie verfügen über automatische Erkennung der Datenübertragungsrate sowie Autocrossing an bis zu zwei LWL-Schnittstellen.

• Erkennung von Autonegotiation und Autocrossing erleichtert Installation und Aufbau
  – Lokale Diagnoseanzeigen mit LEDs

– RJ45-Ports unterstützen eine Übertragungsgeschwindigkeit von 10/100 MBit/s bei FL SWITCH 10...-Switches und 10/100/1000 MBit/s bei FL SWITCH 11...-Switches

– Unterstützung der QoS-Priorisierung

- PROFINET Conformance Class A für Echtzeitdatenaustausch

– Energy Efficient Ethernet gemäß IEEE 802.3az

- PROFINET PTCP-Filter für verlässliche Kommunikation in PROFINET-Netzwerken

- Verbesserte Priorisierung des Datenverkehrs für Automatisierungsprotokolle

2.1.1 Kompatibilität der SFP-Module

Tabelle 2-2 Kompatibilität der SFP-Module

Bezeichnung Art.-Nr. Kompatibel mit
	FL SWITCH 1...SFX FL	SWITCH 1...SFP
FL SFP FX 2891081 X X
FL SFP FX SM 2891082 X X
FL SFP FE WDM20 A/B 2702439 X X
FL SFP SX 2891754 X
FL SFP SX2	2702397 X
FL SFP LX10-B	1025401 X
FL SFP LX40	1113081 X
FL SFP LX	2891767 X
FL SFP LH	2989912 X
FL SFP WDM10 A/B	2702442 X
FL SFP GT	2989420 X
FL SFP WDM10-A	2702440
FL SFP WDM10-B	2702441
FL SFP FE WDM20-A	2702437
FL SFP FE WDM20-B	2702438

2.2 Bestelldaten

Beschreibung	Typ	Art.-Nr.	VPE
Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1005N	1085039	1
Industrial Ethernet Switch, acht RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1008N	1085256 1
Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1105N	1085254	1
Industrial Ethernet Switch, acht RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1108N	1085243 1
Industrial Ethernet Switch, 16 RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1016N	1085255	1
Industrial Ethernet Switch, 16 RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1116N	1085219 1
Beschreibung [...] Typ Art.-Nr. VPE
Industrial Ethernet Switch, vier RJ45-Ports mit 10/100 MBit/s, ein LWL-Port im SC-D-Format mit 100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1004N-FX 1084159 1
Industrial Ethernet Switch, vier RJ45-Ports mit 10/100 MBit/s, ein LWL-Port im ST-Format mit 100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1004N-FX ST 1085179 1
Industrial Ethernet Switch, vier RJ45-Ports mit 10/100 MBit/s, ein LWL-Port im SC-Format mit 100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1004N-FX SM 1085214 1
Industrial Ethernet Switch, vier RJ45-Ports mit 10/100 MBit/s, ein SFP-Port mit 100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1004N-SFX 1085177 1
Industrial Ethernet Switch, vier RJ45-Ports mit 10/100/1000 MBit/s, ein SFP-Port mit 100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1104N-SFP 1085173 1
Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100 MBit/s, zwei SFP-Ports mit 100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1005N-2SFX 1085176 1
Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100/1000 MBit/s, zwei SFP-Ports mit 100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS	FL SWITCH 1105N-2SFP 1085171 1
Industrial Ethernet Switch, acht RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich	FL SWITCH 1108NT 1085162 1
Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich	FL SWITCH 1105NT 1085163 1
Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100 MBit/s, zwei SFP-Ports mit 100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich	FL SWITCH 1006NT-2SFX 1085164 1
Industrial Ethernet Switch, acht RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich	FL SWITCH 1008NT 1085165 1
Industrial Ethernet Switch, vier RJ45-Ports mit 10/100 MBit/s, ein SFP-Port mit 100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich	FL SWITCH 1004NT-SFX 1085169 1
Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich	FL SWITCH 1005NT 1085170 1

Beschreibung [...] Typ Art.-Nr. VPE

Industrial Ethernet Switch, zwölf RJ45-Ports mit 10/100 MBit/s, zwei SFP-Ports mit 100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich

Industrial Ethernet Switch, 24 RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich

Industrial Ethernet Switch, vier RJ45-Ports mit 10/100/1000 MBit/s, ein SFP-Port mit 100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich

Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100/1000 MBit/s, zwei SFP-Ports mit 100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich

Industrial Ethernet Switch, 16 RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich

Industrial Ethernet Switch, acht RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich

Industrial Ethernet Switch, acht RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich

PoE+, schmaler Industrial Ethernet Switch, acht RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS

Schmaler Industrial Ethernet Switch, acht RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich, Schutzbeschichtung

Schmaler Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich, Schutzbeschichtung

Paket mit 28 schmalen Industrial Ethernet Switches, mit fünf RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS

PoE+ Industrial Ethernet Switch, fünf RJ45-Ports mit 10/100/1000 MBit/s, zwei SFP-Ports mit 100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS

FL SWITCH 1012NT-2SFP 1249598 1

FL SWITCH 1024T 1343027 1

FL SWITCH 1104NT-SFP 1343023 1

FL SWITCH 1105NT-2SFP 1343025 1

FL SWITCH 1116T 1085115 1

FL SWITCH 1108T 1085088 1

FL SWITCH 1008T 1085094 1

FL SWITCH 1000N-8POE 1343031 1

FL SWITCH 1008NTC 1085156 1

FL SWITCH 1005NTC 1085161 1

FL SWITCH 1005N-28PK 1544302 1

FL SWITCH 1100-5POE-2SFP

1342621 1

Beschreibung [...] Typ Art.-Nr. VPE

PoE+ Industrial Ethernet Switch, acht RJ45-Ports mit 10/100 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS

PoE+ Industrial Ethernet Switch, acht RJ45-Ports mit 10/100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS

PoE+ Industrial Ethernet Switch, acht RJ45-Ports mit 10/100/1000 MBit/s, zwei SFP-Ports mit 100/1000 MBit/s, automatische Erkennung der Geschwindigkeit, Autocrossing, QoS, Temperaturweitbereich

FL SWITCH 1000-8POE 1342622 1

FL SWITCH 1100-8POE 1343034 1

FL SWITCH 1100T-8POE-2SFP

1467018 1

Zubehör
Beschreibung Typ Art.-Nr. VPE

Montageplatte FL DIN-RAIL ADAPTER 22.5 1085485 1

Montageplatte FL PANEL ADAPTER 22.5 1085488 1

Montageplatte FL DIN-RAIL ADAPTER 40 1085484 1

Montageplatte FL PANEL ADAPTER 40 1085486 1

Patch-Kabel NBC-R4AC-R4AC-

IE8A/.../...

Patch-Kabel NBC-R4AC/10G-

R4AC/10G-94F/2,0

Patch-Kabel NBC-R4AC/10G-

R4AC/10G-94F/3,0

Patch-Kabel NBC-R4AC/1,0-93B/R4AC 1408968 1

Patch-Kabel NBC-R4AC/2,0-93B/R4AC 1408969 1

Patch-Kabel NBC-R4AC/5,0-93B/R4AC 1408970 1

LWL-Patch-Kabel, 1 m

Setzen Sie das Modul mit dem Steckplatz von oben auf eine geerdete Tragschiene (A). Drücken Sie das Modul an der Front in Richtung der Montagefläche, bis es hörbar einrastet (B).

Bild 3-1 Montage auf der Tragschiene

Fassen Sie mit einem geeigneten Werkzeug in die Lasche der Halterungsklemme und ziehen Sie die Lasche nach unten, indem Sie das Werkzeug nach oben drücken (A). Ziehen Sie die untere Kante (B) heraus und entfernen Sie anschließend das Modul von der Tragschiene.

Bild 3-2 Demontage

3.2 Spannungsversorgung

WARNUNG:

Das Gerät ist für den Betrieb mit Sicherheitskleinspannung (SELV) oder Schutzkleinspannung (PELV) nach IEC 61140/EN 61140 ausgelegt.

Der Switch ist über einen demontierbaren COMBICON-Steckverbinder mit einer einzelnen Spannungsquelle verbunden.

Der Switch wird durch Aufrasten auf eine geerdete Tragschiene mit dem Erdpotenzial verbunden.

Die Schutzerdung erfolgt über die Tragschiene.

In einer Umgebung, die besonders anfällig für elektromagnetische Beeinflussung ist, kann die Störfestigkeit durch eine zusätzliche niederimpedante Verbindung zur Funktionserde erhöht werden.

Tabelle 3-1 Nennstrom

Art.-Nr. Bezeichnung Maximalstrom Typischer Strom
1085039 FL SWITCH	1005N 110 mA 19 mA
1085256 FL SWITCH	1008N 173 mA 28 mA
1085254 FL SWITCH	1105N 311 mA 38 mA
1085243 FL SWITCH	1108N 452 mA 54 mA
1085255 FL SWITCH	1016N 266 mA 68 mA
1085219 FL SWITCH	1116N 925 mA 195 mA
1084159 FL SWITCH	1004N-FX 230 mA 59 mA
1085179 FL SWITCH	1004N-FX ST 230 mA 60 mA
1085214 FL SWITCH	1004N-FX SM 196 mA 51 mA
1085177 FL SWITCH	1004N-SFX 162 mA 21 mA
1085173 FL SWITCH	1004N-SFP 474 mA 48 mA
1085176 FL SWITCH	1005N-2SFX 252 mA 25 mA
1085171 FL SWITCH	1005N-2SFP 681 mA 30 mA
1085162 FL SWITCH	1108NT 435 mA 18 mA
1085163 FL SWITCH	1105NT 335 mA 34 mA
1085164 FL SWITCH	1006NT-2SFX 310 mA	25 mA
1085165 FL SWITCH	1008NT 170 mA 26 mA
1085169 FL SWITCH	1004NT-SFX 215 mA	21 mA
1085170 FL SWITCH	1005NT 115 mA 21 mA
1249598 FL SWITCH	1012NT-2SFP 480 mA	125 mA
1343027 FL SWITCH	1024T 370 mA	56 mA
1085115 FL SWITCH	1116T 938 mA	191 mA
1343023 FL SWITCH	1104NT-2SFP 425 mA	47 mA
1343025 FL SWITCH	1105-2SFX 560 mA	33 mA
1085088 FL SWITCH	1108T 170 mA	55 mA

Tabelle 3-1 Nennstrom [...]

Art.-Nr.	Bezeichnung	Maximalstrom	Typischer Strom
1085094 FL SWITCH	CH 1008T 460 mA 36 mA
1343031 FL SWITCH	CH 1000N-8POE 7 A 95 mA
1085156 FL SWITCH	CH 1008NTC 170 mA 72 mA
1085161 FL SWITCH	CH 1005NTC 153 mA 55 mA
1544302 FL SWITCH	CH 1005N-28PK
1342621 FL SWITCH	CH 1100-5POE-2SFP 7 A 97 mA
1342622 FL SWITCH	CH 1000-8POE 6 A 58 mA
1343034 FL SWITCH	CH 1100-8POE 5.5 A 59 mA
1467018 FL SWITCH	CH 1100T-8POE-2SFP 7.1 A 157 mA

3.2.1 Derating

ACHTUNG: Decken sie

Decken sie die Kühlschlitze oben und unten nicht ab. Der empfohlene Abstand beträgt 3 cm.

FL SWITCH 10...N und FL SWITCH 11...N

Bild 3-3 Abstand auf horizontaler Tragschiene

Bei der Montage auf einer horizontalen Tragschiene dürfen die Ethernet Switches direkt nebeneinander (c > 0 mm) montiert werden, ohne dass ein Temperatur-Derating erfolgt.

Bild 3-4 Abstand auf vertikaler Tragschiene

Bei der Montage auf einer vertikalen Tragschiene dürfen die Ethernet Switches direkt nebeneinander montiert werden. Die maximale Temperatureinstufung muss in diesem Fall jedoch um 5 °C (c = 0 mm) verringert werden. Maximale Temperaturwerte siehe „Technische Daten“ auf Seite 21.

Bei der Montage auf einer horizontalen Tragschiene dürfen die Ethernet Switches direkt nebeneinander (c ≥ 0 mm) montiert werden, ohne dass ein Temperatur-Derating erfolgt.

Bei der Montage auf einer vertikalen Tragschiene dürfen die Ethernet Switches direkt nebeneinander montiert werden. Die maximale Temperatureinstufung muss in diesem Fall jedoch um 5 °C (c = 0 mm) verringert werden. Maximale Temperaturwerte siehe „Technische Daten“ auf Seite 21.

Die Geräte sind nicht für die vertikale Montage vorgesehen.

Bei der Montage auf einer horizontalen Tragschiene müssen die Switches im Abstand von mindestens 9,5 mm (c > 9,5 mm) zueinander montiert werden, um die Temperaturwerte einzuhalten. Bei einem Abstand von unter 9,5 mm (c ≤ 9,5 mm) muss die maximale Umgebungsbetriebstemperatur um 10 °C verringert werden.

FL SWITCH 10...N POE

Bei der Montage auf einer horizontalen Tragschiene dürfen die Switches direkt nebeneinander (c ≥ 0 mm) montiert werden, ohne dass ein Temperatur-Derating erfolgt.

4 Betrieb

4.1 Diagnose- und Statusanzeigen

Eine zur jeweiligen Portnummer gehörende Status-LED (Link/ACT) zeigt den Status des betreffenden Ports an.

Tabelle 4-1 LED-Anzeigen

Ports
	Link/ACT Ein	Link aufgebaut und Netzwerk verfügbar
		Blinkt Datenübertragung aktiv
		Aus Kein Link aufgebaut. Keine Netzwerk-Kommunikation.
	PoE Ein Strom	über PoE ist vorhanden
		Aus Strom über PoE ist nicht vorhanden
Switch-LED
	U_S	Ein Spannung vorhanden
		Aus Keine Spannung vorhanden

4.2 SFP-Module

SFP-Ports sind für 100 MBit/s (FL SWITCH...SFX...) oder 100/1000 MBit/s (FL SWITCH...SFP...) ausgelegt.

Die aufgeführten Ethernet Switches (siehe „Kompatibilität der SFP-Module“ auf Seite 9) stellen 3,3 V DC zur Versorgung der SFP-Module bereit.

Installierte SFP-Module müssen eine Isolierstoff-Einstufung von V-2 aufweisen und ein Laserprodukt der Klasse 1 sein.

4.3 Switch-Kaskadierung

Bei der Kaskadierung von Switches wird aufgrund der Switch-Chip-Konfiguration und des Timings der Autonegotiations-Boot-Reihenfolge empfohlen, nicht den gleichen Port zu benutzen, z. B. X5 auf Switch A und X5 auf Switch B. Durch die Nutzung unterschiedlicher Ports können Probleme vermieden werden, z. B. X1 auf Switch A und X2 auf Switch B.

5 Technische Daten

5.1 FL SWITCH 1005N (Art.-Nr. 1085039)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm
Höhe 117 mm
Depth 84 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Frei von lackbenetzungsstörenden Substanzen Nach VW-Spezifikation

Allgemeine Daten

Montageart Tragschiene
Gewicht	129,9 g
Gehäusematerial	Polycarbonat, faserverstärkt
MAC-Adresstabelle	2k
MTTF	167,2 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	1627 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	1526 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 5

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 19 mA
Max. Stromaufnahme 110 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada	UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen	cUL Listed, EAC, KC, UL Listed, IECEE CB Scheme

5.2 FL SWITCH 1008N (Art.-Nr. 1085256)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm
Höhe 140,4 mm
Depth 92,4 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 173,2 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle	2k
MTTF	133,9 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	1254 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	1196 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen	8
Anschlussart	RJ45
Hinweis zur Anschlussart	Autonegotiation und Autocrossing

Schnittstelle: Ethernet (RJ45)

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 28 mA
Max. Stromaufnahme 173 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung EN 61000-6-4, EN 55032 Klasse A
Störaussendung EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada	UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen	cUL Listed, EAC, KC, UL Listed, IECEE CB Scheme

5.3 FL SWITCH 1105N (Art.-Nr. 1085254)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm
Höhe 117 mm
Depth 84 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 135,1 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle	2k
MTTF	87,5 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	1058 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	951 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 5

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 38 mA
Max. Stromaufnahme 311 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA	UL 61010-1
UL, USA/Kanada	Klasse I, Div. 2, Gruppe A, B, C, D T4Klasse I, Zone 2, IIC T4
Weitere Zulassungen	cUL Listed, EAC, KC, UL Listed, CC-Link IE Field, IECEE CB Scheme

5.4 FL SWITCH 1108N (Art.-Nr. 1085243)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm
Höhe 140,4 mm
Depth 92,4 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 179,2 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle	4k
MTTF	66,1 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	786 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	709 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 54 mA
Max. Stromaufnahme 452 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada	UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen	cUL Listed, EAC, KC, UL Listed, IECEE CB Scheme

5.5 FL SWITCH 1016N (Art.-Nr. 1085255)

Maßangaben (Nennmaße in mm)

Breite 40 mm
Höhe 140,4 mm
Depth 92,4 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 265,9 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle	8k
MTTF	63,7 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	729 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	639 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen	16
Anschlussart	RJ45
Hinweis zur Anschlussart	Autonegotiation und Autocrossing

Schnittstelle: Ethernet (RJ45)

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 68 mA
Max. Stromaufnahme 266 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung EN 61000-6-4, EN 55032 Klasse A
Störaussendung EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada	UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen	cUL Listed, EAC, KC, UL Listed, IECEE CB Scheme

5.6 FL SWITCH 1116N (Art.-Nr. 1085219)

Maßangaben (Nennmaße in mm)

Breite 40 mm
Höhe 151 mm
Depth 98 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 455 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle	8k
MTTF	77,4 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	833,6 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	616,1 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 16

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 195 mA
Max. Stromaufnahme 344 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada

UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4

5.7 FL SWITCH 1004N-FX (Art.-Nr. 1084159)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm
Höhe 117 mm
Depth 84 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle 2k
MTTF	115,1 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	427,5 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	279,5 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen	4
Anschlussart	RJ45
Hinweis zur Anschlussart	Autonegotiation und Autocrossing

Schnittstelle: Ethernet (RJ45)

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: Ethernet (LWL)

Anzahl der Schnittstellen 1
Anschlussart SC
Übertragungsphysik Multimode-Glasfaser
Übertragungsgeschwindigkeit 100 MBit/s (vollduplex)
Übertragungslänge 8 km (Glasfaser mit F-G 62,5/125, 0,7 dB/km, F1000)
Übertragungslänge 4,29 km (Glasfaser mit F-G 50/125, 0,7 dB/km, F1200)
Wellenlänge 1300 nm

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 59 mA
Max. Stromaufnahme 230 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada	UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen	cUL Listed, EAC, UL Listed

5.8 FL SWITCH 1004N-FX ST (Art.-Nr. 1085179)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm
Höhe 117 mm
Depth 84 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle 2k
MTTF	115,1 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	427,5 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	279,5 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 4

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: Ethernet (LWL)

Anzahl der Schnittstellen 1
Anschlussart ST
Übertragungsphysik Multimode-Glasfaser
Übertragungsgeschwindigkeit 100 MBit/s (vollduplex)
Übertragungslänge 8 km (Glasfaser mit F-G 62,5/125, 0,7 dB/km, F1000)
Übertragungslänge 5,71 km (Glasfaser mit F-G 50/125, 0,7 dB/km, F1200)
Wellenlänge 1300 nm

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 60 mA
Max. Stromaufnahme 230 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

Weitere Zulassungen cUL Listed, EAC, UL Listed

5.9 FL SWITCH 1004N-FX SM (Art.-Nr. 1085214)
Maßangaben (Nennmaße in mm)

Breite 22,5 mm

Höhe 117 mm

Depth 84 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -10 °C ... 60 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport)

5 % ... 95 % (keine Betauung)

Luftdruck (Betrieb)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Luftdruck (Lagerung/Transport)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene

Gehäusematerial

Polycarbonat, faserverstärkt

MAC-Adresstabelle

2k

MTTF

95,9 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)

MTTF

298,8 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)

MTTF

188,3 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart

Push-in-Federanschluss

Steckbar

Ja

Min. Leiterquerschnitt, starr

0,2 mm2

Max. Leiterquerschnitt, starr

2,5 mm2

Min. Leiterquerschnitt, flexibel

0,2 mm ^2

Max. Leiterquerschnitt, flexibel

2,5 mm ^2

Min. Leiterquerschnitt, AWG

24

Max. Leiterquerschnitt, AWG

12

Abisolierlänge

10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 4

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: Ethernet (LWL)

Anzahl der Schnittstellen 1
Anschlussart SC
Übertragungsphysik Singlemode-Glasfaser
Übertragungsgeschwindigkeit 100 MBit/s (vollduplex)
Übertragungslänge 20 km (Glasfaser mit F-G 9/125, 0,5 dB/km)
Wellenlänge 1310 nm

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 51 mA
Max. Stromaufnahme 196 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

Weitere Zulassungen cUL Listed, EAC, UL Listed

5.10 FL SWITCH 1004N-SFX (Art.-Nr. 1085177)
Maßangaben (Nennmaße in mm)

Breite 22,5 mm

Höhe 117 mm

Depth 84 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -10 °C ... 60 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport)

5 % ... 95 % (keine Betauung)

Luftdruck (Betrieb)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Luftdruck (Lagerung/Transport)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene

Gehäusematerial

Polycarbonat, faserverstärkt

MAC-Adresstabelle

2k

MTTF

138,3 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)

MTTF

1647 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)

MTTF

1503,6 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart

Push-in-Federanschluss

Steckbar

Ja

Min. Leiterquerschnitt, starr

0,2 mm2

Max. Leiterquerschnitt, starr

2,5 mm2

Min. Leiterquerschnitt, flexibel

0,2 mm ^2

Max. Leiterquerschnitt, flexibel

2,5 mm ^2

Min. Leiterquerschnitt, AWG

24

Max. Leiterquerschnitt, AWG

12

Abisolierlänge

10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 4

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: SFP-Modul

Anzahl der Schnittstellen 1
Anschlussart SFP-Ports
Übertragungsphysik Abhängig vom SFP-Modul
Übertragungsgeschwindigkeit 100 MBit/s (vollduplex)
Übertragungslänge Bis zu 40 km (je nach verwendeter Faser/SFP-Modul)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Max. Stromaufnahme 162 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

Weitere Zulassungen cUL Listed, EAC, UL Listed

5.11 FL SWITCH 1104N-SFP (Art.-Nr. 1085173)
Maßangaben (Nennmaße in mm)

Breite 22,5 mm

Höhe 117 mm

Depth 84 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -10 °C ... 60 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport)

5 % ... 95 % (keine Betauung)

Luftdruck (Betrieb)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Luftdruck (Lagerung/Transport)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene

Gehäusematerial

Polycarbonat, faserverstärkt

MAC-Adresstabelle

4k

MTTF

77,4 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C,Betriebszyklus 100 %)

MTTF

949,7 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)

MTTF

828,9 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart

Push-in-Federanschluss

Steckbar

Ja

Min. Leiterquerschnitt, starr

0,2 mm2

Max. Leiterquerschnitt, starr

2,5 mm2

Min. Leiterquerschnitt, flexibel

0,2 mm ^2

Max. Leiterquerschnitt, flexibel

2,5 mm ^2

Min. Leiterquerschnitt, AWG

24

Max. Leiterquerschnitt, AWG

12

Abisolierlänge

10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 4

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: SFP-Modul

Anzahl der Schnittstellen 1

Anschlussart SFP-Ports

Übertragungsphysik Abhängig vom SFP-Modul

Übertragungsgeschwindigkeit 100 MBit/s oder 1000 MBit/s (vollduplex)

Übertragungslänge Bis zu 40 km (je nach verwendeter Faser/SFP-Modul)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 48 mA
Max. Stromaufnahme 474 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

Weitere Zulassungen cUL Listed, EAC, UL Listed

5.12 FL SWITCH 1005N-2SFX (Art.-Nr. 1085176)
Maßangaben (Nennmaße in mm)

Breite 22,5 mm

Höhe 140,4 mm

Depth 92,4 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -10 °C ... 60 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport)

5 % ... 95 % (keine Betauung)

Luftdruck (Betrieb)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Luftdruck (Lagerung/Transport)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene

Gehäusematerial

Polycarbonat, faserverstärkt

MAC-Adresstabelle

2k

MTTF

107,9 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)

MTTF

1346 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)

MTTF

1294,8 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart

Push-in-Federanschluss

Steckbar

Ja

Min. Leiterquerschnitt, starr

0,2 mm2

Max. Leiterquerschnitt, starr

2,5 mm2

Min. Leiterquerschnitt, flexibel

0,2 mm ^2

Max. Leiterquerschnitt, flexibel

2,5 mm ^2

Min. Leiterquerschnitt, AWG

24

Max. Leiterquerschnitt, AWG

12

Abisolierlänge

10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 5

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: SFP-Modul

Anzahl der Schnittstellen 2
Anschlussart SFP-Ports
Übertragungsphysik Abhängig vom SFP-Modul
Übertragungsgeschwindigkeit 100 MBit/s (vollduplex)
Übertragungslänge Bis zu 40 km (je nach verwendeter Faser/SFP-Modul)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 25 mA
Max. Stromaufnahme 252 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

Weitere Zulassungen cUL Listed, EAC, UL Listed

5.13 FL SWITCH 1105N-2SFP (Art.-Nr. 1085171)
Maßangaben (Nennmaße in mm)

Breite 22,5 mm

Höhe 140,4 mm

Depth 92,4 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -10 °C ... 60 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport)

5 % ... 95 % (keine Betauung)

Luftdruck (Betrieb)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Luftdruck (Lagerung/Transport)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene

Gehäusematerial

Polycarbonat, faserverstärkt

MAC-Adresstabelle

4k

MTTF

59,2 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)

MTTF

872,1 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)

MTTF

836,5 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 5

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: SFP-Modul

Anzahl der Schnittstellen 2

Anschlussart SFP-Ports

Übertragungsphysik Abhängig vom SFP-Modul

Übertragungsgeschwindigkeit 100 MBit/s oder 1000 MBit/s (vollduplex)

Übertragungslänge bis zu 40 km (je nach verwendeter Faser/SFP-Modul)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 30 mA
Max. Stromaufnahme 681 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

Weitere Zulassungen cUL Listed, EAC, UL Listed

5.14 FL SWITCH 1108NT (Art.-Nr. 1085162)
Maßangaben (Nennmaße in mm)

Breite 22,5 mm

Höhe 140,4 mm

Depth 92,4 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -40 °C ... 75 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport)

5 % ... 95 % (keine Betauung)

Luftdruck (Betrieb)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Luftdruck (Lagerung/Transport)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten
Montageart Tragschiene

Gewicht

Gehäusematerial

MAC-Adresstabelle

MTTF

280 g

Polycarbonat, faserverstärkt

MTTF

4k

73 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)

MTTF

755,6 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)

653,6 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten
Anschlussart Push-in-Federanschluss

Steckbar Ja
Min. Leiterquerschnitt, starr 0,2 mm^2
Max. Leiterquerschnitt, starr 2,5 mm^2
Min. Leiterquerschnitt, flexibel 0,2 mm^2
Max. Leiterquerschnitt, flexibel 2,5 mm^2
Min. Leiterquerschnitt, AWG 24
Max. Leiterquerschnitt, AWG 12
Abisolierlänge 10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8
Anschlussart RJ45
Hinweis zur Anschlussart Autonegotiation und Autocrossing
Übertragungsphysik Ethernet in RJ45-Twisted-Pair
Übertragungsgeschwindigkeit 10/100/1000 MBit/s
Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung	24 V DC
Restwelligkeit	3,6 V_SS (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme	18 mA
Max. Stromaufnahme	121 mA

Mechanische Prüfungen

Mechanische Prüfungen	Freier Fall nach EN 61131-2
Vibration (Betrieb)	Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit Konformität zur EMV-Richtlinie 2014/30/EU

Leitungsgeführte Störaussendung EN 61000-6-4, EN 55032 Klasse A

Störaussendung EN 61000-6-4, EN 55032 Klasse A

Störfestigkeit gegen Burst EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A

Störfestigkeit gegen elektromagnetische Felder EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A

Störfestigkeit gegen ESD EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B

Störfestigkeit gegen Stoßspannungen EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B

Störfestigkeit gegen leitungsgeführte Störgrößen EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

5.15 FL SWITCH 1105NT (Art.-Nr. 1085163)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm

Höhe 117 mm

Depth 84 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -40 °C ... 75 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport) 5 % ... 95 % (keine Betauung)

Luftdruck (Betrieb) 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Luftdruck (Lagerung/Transport) 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 222 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle 4k
MTTF 97,6 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C,Betriebszyklus 100 %)
MTTF	888,3 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)
MTTF 818,3 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart Push-in-Federanschluss
Steckbar Ja
Min. Leiterquerschnitt, starr 0,2 mm ^2
Max. Leiterquerschnitt, starr 2,5 mm ^2
Min. Leiterquerschnitt, flexibel 0,2 mm ^2
Max. Leiterquerschnitt, flexibel 2,5 mm ^2
Min. Leiterquerschnitt, AWG 24
Max. Leiterquerschnitt, AWG 12
Abisolierlänge 10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen	5
Anschlussart RJ45
Hinweis zur Anschlussart	Autonegotiation und Autocrossing
Übertragungsphysik	Ethernet in RJ45-Twisted-Pair
Übertragungsgeschwindigkeit	10/100/1000 MBit/s
Übertragungslänge	100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung	24 V
Restwelligkeit	3,6 V_SS (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme	34 mA
Max. Stromaufnahme	98 mA

Mechanische Prüfungen

Mechanische Prüfungen	Freier Fall nach EN 61131-2
Vibration (Betrieb)	Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung EN 61000-6-4, EN 55032 Klasse A
Störaussendung EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst EN 61000-6-2, EN 61000-4-4	(Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201	Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen cUL Listed, EAC, UL Listed

5.16 FL SWITCH 1005NT-2SFX (Art.-Nr. 1085164)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm
Höhe 140,4 mm
Depth 92,4 mm
Umgebungsbedingungen
Schutzart	IP30
Umgebungstemperatur (Betrieb)	-40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)	5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 263 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle 2k
MTTF 115,8 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C,Betriebszyklus 100 %)
MTTF	1350,4 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)
MTTF 1335,2 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart Push-in-Federanschluss
Steckbar Ja
Min. Leiterquerschnitt, starr 0,2 mm^2
Max. Leiterquerschnitt, starr 2,5 mm^2
Min. Leiterquerschnitt, flexibel 0,2 mm^2
Max. Leiterquerschnitt, flexibel 2,5 mm^2
Min. Leiterquerschnitt, AWG 24
Max. Leiterquerschnitt, AWG 12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen	6
Anschlussart RJ45
Hinweis zur Anschlussart	Autonegotiation und Autocrossing
Übertragungsphysik	Ethernet in RJ45-Twisted-Pair
Übertragungsgeschwindigkeit	10/100 MBit/s
Übertragungslänge	100 m (pro Segment)

Schnittstelle: SFP-Modul

Anzahl der Schnittstellen	2
Anschlussart SFP-Ports
Übertragungsphysik	Abhängig vom SFP-Modul
Übertragungsgeschwindigkeit	100 MBit/s (vollduplex)
Übertragungslänge	Bis zu 40 km (je nach verwendeter Faser/SFP-Modul)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 25 mA
Max. Stromaufnahme 89 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit Konformität zur EMV-Richtlinie 2014/30/EU

Leitungsgeführte Störaussendung EN 61000-6-4, EN 55032 Klasse A

Störaussendung EN 61000-6-4, EN 55032 Klasse A

Störfestigkeit gegen Burst EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A

Störfestigkeit gegen elektromagnetische Felder EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A

Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada	UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen	cUL Listed, EAC, UL Listed

5.17 FL SWITCH 1008NT (Art.-Nr. 1085165)

Maßangaben (Nennmaße in mm)
Breite 22,5 mm
Höhe 140,4 mm
Depth 92,4 mm
Umgebungsbedingungen
Schutzart IP30
Umgebungstemperatur (Betrieb) -40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Allgemeine Daten
Montageart Tragschiene
Gewicht 266 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle 2k
MTTF	133,6 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	1254 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	1203,8 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))
Anschlussdaten
Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 26 mA
Max. Stromaufnahme 57 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada	UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen	cUL Listed, EAC, UL Listed

5.18 FL SWITCH 1004NT-SFX (Art.-Nr. 1085169)

Maßangaben (Nennmaße in mm)
Breite 22,5 mm
Höhe 117 mm
Depth 84 mm
Umgebungsbedingungen
Schutzart IP30
Umgebungstemperatur (Betrieb) -40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Allgemeine Daten
Montageart Tragschiene
Gewicht 205 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle 2k
MTTF	143,4 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	1664,2 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	1582,8 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))
Anschlussdaten
Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 4

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: SFP-Modul

Anzahl der Schnittstellen 1
Anschlussart SFP-Ports
Übertragungsphysik Abhängig vom SFP-Modul
Übertragungsgeschwindigkeit 100 MBit/s (vollduplex)
Übertragungslänge Bis zu 40 km (je nach verwendeter Faser/SFP-Modul)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 21 mA
Max. Stromaufnahme 59 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

Weitere Zulassungen cUL Listed, EAC, UL Listed

5.19 FL SWITCH 1005NT (Art.-Nr. 1085170)
Maßangaben (Nennmaße in mm)

Breite 22,5 mm

Höhe 117 mm

Depth 84 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -40 °C ... 75 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport)

5 % ... 95 % (keine Betauung)

Luftdruck (Betrieb)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Luftdruck (Lagerung/Transport)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten
Montageart Tragschiene

Gewicht

222 g

Gehäusematerial

Polycarbonat, faserverstärkt

MAC-Adresstabelle

2k

MTTF

173,1 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)

MTTF

1627,3 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)

MTTF

1538,9 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten
Anschlussart Push-in-Federanschluss

Steckbar Ja
Min. Leiterquerschnitt, starr 0,2 mm^2
Max. Leiterquerschnitt, starr 2,5 mm^2
Min. Leiterquerschnitt, flexibel 0,2 mm^2
Max. Leiterquerschnitt, flexibel 2,5 mm^2
Min. Leiterquerschnitt, AWG 24
Max. Leiterquerschnitt, AWG 12
Abisolierlänge 10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 5
Anschlussart RJ45
Hinweis zur Anschlussart Autonegotiation und Autocrossing
Übertragungsphysik Ethernet in RJ45-Twisted-Pair
Übertragungsgeschwindigkeit 10/100 MBit/s
Übertragungslänge	100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung	24 V
Restwelligkeit	3,6 V_SS (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme	21 mA
Max. Stromaufnahme	40 mA

Mechanische Prüfungen

Mechanische Prüfungen	Freier Fall nach EN 61131-2
Vibration (Betrieb)	Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung EN 61000-6-4, EN 55032 Klasse A
Störaussendung EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst EN 61000-6-2, EN 61000-4-4	(Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201	Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen cUL Listed, EAC, UL Listed

5.20 FL SWITCH 1012NT-2SFP (Art.-Nr. 1249598)

Maßangaben (Nennmaße in mm)

Breite 40 mm
Höhe 140,4 mm
Depth 92,4 mm
Umgebungsbedingungen
Schutzart	IP30
Umgebungstemperatur (Betrieb)	-40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 433 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle 8k
MTTF 64,3 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C,Betriebszyklus 100 %)
MTTF	298,8 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)
MTTF 560,1 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart Push-in-Federanschluss
Steckbar Ja
Min. Leiterquerschnitt, starr 0,2 mm ^2
Max. Leiterquerschnitt, starr 2,5 mm ^2
Min. Leiterquerschnitt, flexibel 0,2 mm ^2
Max. Leiterquerschnitt, flexibel 2,5 mm ^2
Min. Leiterquerschnitt, AWG 24
Max. Leiterquerschnitt, AWG 12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen	12
Anschlussart RJ45
Hinweis zur Anschlussart	Autonegotiation und Autocrossing
Übertragungsphysik	Ethernet in RJ45-Twisted-Pair
Übertragungsgeschwindigkeit	10/100 MBit/s
Übertragungslänge	100 m (pro Segment)

Schnittstelle: SFP-Modul

Anzahl der Schnittstellen	2
Anschlussart SFP-Ports
Übertragungsphysik	Abhängig vom SFP-Modul
Übertragungsgeschwindigkeit	100 MBit/s oder 1000 MBit/s (vollduplex)
Übertragungslänge	Bis zu 40 km (je nach verwendeter Faser/SFP-Modul)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 125 mA
Max. Stromaufnahme 223 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit Konformität zur EMV-Richtlinie 2014/30/EU

Leitungsgeführte Störaussendung EN 61000-6-4, EN 55032 Klasse A

Störaussendung EN 61000-6-4, EN 55032 Klasse A

Störfestigkeit gegen Burst EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A

Störfestigkeit gegen elektromagnetische Felder EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A

Störfestigkeit gegen ESD EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B

Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada

UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4

5.21 FL SWITCH 1024T (Art.-Nr. 1343027)

Maßangaben (Nennmaße in mm)

Breite 65 mm
Höhe 140 mm
Depth 107 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 620 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle	8k
MTTF	64,3 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	298,8 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	560,1 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 24

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 56 mA
Max. Stromaufnahme 370 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

5.22 FL SWITCH 1116T (Art.-Nr. 1085115)

Maßangaben (Nennmaße in mm)

Breite 65 mm
Höhe 140 mm
Depth 107 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 631 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle	8k
MTTF	64,3 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	298,8 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	560,1 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 16

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 191 mA
Max. Stromaufnahme 938 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

5.23 FL SWITCH 1104NT-SFP (Art.-Nr. 1343023)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm
Höhe 123 mm
Depth 90 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht 220 g
Gehäusematerial Polycarbonat, faserverstärkt
MAC-Adresstabelle	8k
MTTF	64,3 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	298,8 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	560,1 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 4

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: SFP-Modul

Anzahl der Schnittstellen 1

Anschlussart SFP-Ports

Übertragungsphysik Abhängig vom SFP-Modul

Übertragungsgeschwindigkeit 100 MBit/s oder 1000 MBit/s (vollduplex)

Übertragungslänge Bis zu 40 km (je nach verwendeter Faser/SFP-Modul)

Versorgungsspannung

Versorgungsspannung 24 V AC/DC
Restwelligkeit 3,6 V	SS (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC	18 V AC ... 30 V AC
Typische Stromaufnahme 47 mA
Max. Stromaufnahme 425 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

5.24 FL SWITCH 1105NT-2SFP (Art.-Nr. 1343025)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm

Höhe 148 mm

Depth 98 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -40 °C ... 75 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport) 5 % ... 95 % (keine Betauung)

Luftdruck (Betrieb) 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Luftdruck (Lagerung/Transport) 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene

Gewicht 279 g

Gehäusematerial Polycarbonat, faserverstärkt

MAC-Adresstabelle 4k

MTTF 64,3 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)

MTTF 298,8 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)

MTTF 560,1 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 5

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Schnittstelle: SFP-Modul

Anzahl der Schnittstellen 2

Anschlussart SFP-Ports

Übertragungsphysik Abhängig vom SFP-Modul

Übertragungsgeschwindigkeit 100 MBit/s oder 1000 MBit/s (vollduplex)

Übertragungslänge Bis zu 40 km (je nach verwendeter Faser/SFP-Modul)

Versorgungsspannung

Versorgungsspannung 24 V AC/DC
Restwelligkeit 3,6 V	SS (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC	18 V AC ... 30 V AC
Typische Stromaufnahme 33 mA
Max. Stromaufnahme 560 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2

Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz

Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz

Schock (Betrieb) 30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada UL 61010-1, UL 61010-2-201

Klasse I, Div. 2, Gruppe A, B, C, D, T4

Klasse I, Zone 2, Gruppe IIC, T4

5.25 FL SWITCH 1108T (Art.-Nr. 1085088)

Maßangaben (Nennmaße in mm)

Breite 40 mm

Höhe 124,4 mm

Tiefe 84 mm

Umgebungsbedingungen

Schutzart IP30

Umgebungstemperatur (Betrieb) -40 °C ... 75 °C

Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport)

Luftdruck (Betrieb)

Luftdruck (Lagerung/Transport)

5 % ... 95 % (keine Betauung)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene

Gewicht

Gehäusematerial

MAC-Adresstabelle

MTTF

MTTF

MTTF

274 g

Polycarbonat, faserverstärkt

4k

76.8 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)

1593,5 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)

1400,7 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart

Steckbar

Min. Leiterquerschnitt, starr

Max. Leiterquerschnitt, starr

Min. Leiterquerschnitt, flexibel

Max. Leiterquerschnitt, flexibel

Min. Leiterquerschnitt, AWG

Max. Leiterquerschnitt, AWG

Abisolierlänge

Push-in-Federanschluss

Ja

0,2 mm²

2,5 mm²

0,2 mm ^4

2,5 mm²

24

12

10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 55 mA
Max. Stromaufnahme 170 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA	UL 61010-1, UL 61010-2-201
UL, USA/Kanada	Klasse I, Div. 2, Gruppe A, B, C, D T4Klasse I, Zone 2, IIC T4
ATEX	II 3 G Ex ec IIC T4 GcUL 23 ATEX 3070X
IECEx	Ex ec IIC T4 GcIECEx UL 23.0064X

5.26 FL SWITCH 1008T (Art.-Nr. 1085094)

Maßangaben (Nennmaße in mm)
Breite 40 mm
Höhe 125,4 mm
Tiefe 84 mm
Umgebungsbedingungen
Schutzart IP30
Umgebungstemperatur (Betrieb) -40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Allgemeine Daten
Montageart Tragschiene
Gewicht 259 g
Gehäusematerial	Polycarbonat, faserverstärktAluminium / Stahlblech DC01
MAC-Adresstabelle	2k
MTTF	146 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C,Betriebszyklus 100 %)
MTTF	1266,3 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)
MTTF	1125,1 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))
Anschlussdaten
Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 36 mA
Max. Stromaufnahme 460 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA

UL 61010-1, UL 61010-2-201

5.27 FL SWITCH 1000N-8POE (Art.-Nr. 1343031)

Maßangaben (Nennmaße in mm)
Breite 40 mm
Höhe 140,4 mm
Tiefe 92,4 mm
Umgebungsbedingungen
Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Allgemeine Daten
Montageart Tragschiene
Gewicht 457 g
Gehäusematerial	Polycarbonat, faserverstärktAluminium / Stahlblech DC01
MAC-Adresstabelle	2k
MTTF	58 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	521,3 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)
MTTF	583,5 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))
Anschlussdaten
Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 95 mA
Max. Stromaufnahme 7 A

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada

UL 61010-1

5.28 FL SWITCH 1008NTC (Art.-Nr. 1085156)

Maßangaben (Nennmaße in mm)
Breite 22,5 mm
Höhe 140,4 mm
Tiefe 92,4 mm
Umgebungsbedingungen
Schutzart IP30
Umgebungstemperatur (Betrieb) -40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Allgemeine Daten
Montageart Tragschiene
Gewicht 266 g
Gehäusematerial	Polycarbonat, faserverstärktAluminium / Stahlblech DC01
MAC-Adresstabelle	2k
MTTF	133,6 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C,Betriebszyklus 100 %)
MTTF	1254 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)
MTTF	1203,8 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))
Anschlussdaten
Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 26 mA
Max. Stromaufnahme 57 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

5.29 FL SWITCH 1005NTC (Art.-Nr. 1085161)

Maßangaben (Nennmaße in mm)
Breite 22,5 mm
Höhe 123 mm
Tiefe 84 mm
Umgebungsbedingungen
Schutzart IP30
Umgebungstemperatur (Betrieb) -40 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Allgemeine Daten
Montageart Tragschiene
Gewicht 222 g
Gehäusematerial	Polycarbonat, faserverstärktAluminium / Stahlblech DC01
MAC-Adresstabelle	2k
MTTF	173,1 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C,Betriebszyklus 100 %)
MTTF	1627,3 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)
MTTF	1538,9 Jahre (Telcordia-Standard, Temperatur 25 °C,Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))
Anschlussdaten
Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 5

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 55 mA
Max. Stromaufnahme 153 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

5.30 FL SWITCH 1005N-28PK (Art.-Nr. 1544302)

Maßangaben (Nennmaße in mm)

Breite 22,5 mm
Höhe 117 mm
Tiefe 84 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Frei von lackbenetzungsstörenden Substanzen Nach VW-Spezifikation

Allgemeine Daten

Montageart Tragschiene
Gewicht	129,9 g
Gehäusematerial	Polycarbonat, faserverstärkt
MAC-Adresstabelle	2k
MTTF	167,2 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	1627 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	1526 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 5

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V DC
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 9 V DC ... 32 V DC
Typische Stromaufnahme 19 mA
Max. Stromaufnahme 110 mA

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada	UL 61010-1, UL 61010-2-201Klasse I, Div. 2, Gruppe A, B, C, D, T4Klasse I, Zone 2, Gruppe IIC, T4
Weitere Zulassungen	cUL Listed, EAC, KC, UL Listed, IECEE CB Scheme

5.31 FL SWITCH 1100-5POE-2SFP (Art.-Nr. 1342621)

Maßangaben (Nennmaße in mm)

Breite 65 mm
Höhe 140,4 mm
Tiefe 107 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht
Gehäusematerial Polycarbonat, faserverstärkt	Aluminium / Stahlblech DC01
MAC-Adresstabelle
MTTF	44,5 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	656,5 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	460,9 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 5

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 48 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 46 V DC ... 57 V DC
Typische Stromaufnahme 57 mA
Max. Stromaufnahme 6 A

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada

5.32 FL SWITCH 1000-8POE (Art.-Nr. 1342622)

Maßangaben (Nennmaße in mm)
Breite 65 mm
Höhe 140,4 mm
Tiefe 107 mm
Umgebungsbedingungen
Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Allgemeine Daten
Montageart Tragschiene
Gewicht
Gehäusematerial Polycarbonat, faserverstärkt	Aluminium / Stahlblech DC01
MAC-Adresstabelle
MTTF	44,9 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C,Betriebszyklus 100 %)
MTTF	454,1 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)
MTTF	432,2 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))
Anschlussdaten
Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing

Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 48 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 46 V DC ... 57 V DC
Typische Stromaufnahme 58 mA
Max. Stromaufnahme 5,5 A

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada

5.33 FL SWITCH 1100-8POE (Art.-Nr. 1343034)

Maßangaben (Nennmaße in mm)
Breite 65 mm
Höhe 140,4 mm
Tiefe 107 mm
Umgebungsbedingungen
Schutzart IP30
Umgebungstemperatur (Betrieb) -10 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Allgemeine Daten
Montageart Tragschiene
Gewicht
Gehäusematerial Polycarbonat, faserverstärkt	Aluminium / Stahlblech DC01
MAC-Adresstabelle
MTTF	44,9 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C,Betriebszyklus 100 %)
MTTF	454,1 Jahre (Standard SN 29500, Temperatur 25 °C,Betriebszyklus 21 %)
MTTF	432,2 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))
Anschlussdaten
Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 48 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 46 V DC ... 57 V DC
Typische Stromaufnahme 57 mA
Max. Stromaufnahme 6 A

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada

5.34 FL SWITCH 1100T-8POE-2SFP (Art.-Nr. 1467018)

Maßangaben (Nennmaße in mm)

Breite 65 mm
Höhe 140,4 mm
Tiefe 107 mm

Umgebungsbedingungen

Schutzart IP30
Umgebungstemperatur (Betrieb) -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb) 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Luftdruck (Lagerung/Transport)	79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)

Allgemeine Daten

Montageart Tragschiene
Gewicht
Gehäusematerial Polycarbonat, faserverstärkt	Aluminium / Stahlblech DC01
MAC-Adresstabelle
MTTF	44,9 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %)
MTTF	454,1 Jahre (Standard SN 29500, Temperatur 25 °C, Betriebszyklus 21 %)
MTTF	432,2 Jahre (Telcordia-Standard, Temperatur 25 °C, Betriebszyklus 21 % (5 Tage pro Woche, 8 Stunden pro Tag))

Anschlussdaten

Anschlussart	Push-in-Federanschluss
Steckbar	Ja
Min. Leiterquerschnitt, starr	0,2 mm^2
Max. Leiterquerschnitt, starr	2,5 mm^2
Min. Leiterquerschnitt, flexibel	0,2 mm^2
Max. Leiterquerschnitt, flexibel	2,5 mm^2
Min. Leiterquerschnitt, AWG	24
Max. Leiterquerschnitt, AWG	12
Abisolierlänge	10 mm

Schnittstelle: Ethernet (RJ45)

Anzahl der Schnittstellen 8

Anschlussart RJ45

Hinweis zur Anschlussart Autonegotiation und Autocrossing Übertragungsphysik Ethernet in RJ45-Twisted-Pair

Übertragungsgeschwindigkeit 10/100/1000 MBit/s

Übertragungslänge 100 m (pro Segment)

Versorgungsspannung

Versorgungsspannung 24 V
Restwelligkeit 3,6 V	ss (innerhalb des zulässigen Spannungsbereichs)
Versorgungsspannungsbereich 20 V DC ... 57 V DC
Typische Stromaufnahme 157 mA
Max. Stromaufnahme 7,1 A

Mechanische Prüfungen

Mechanische Prüfungen Freier Fall nach EN 61131-2
Vibration (Betrieb) Gemäß IEC 60068-2-6: 5g, 150 Hz
Vibration (Lagerung/Transport) Gemäß IEC 60068-2-6: 5g, 150 Hz
Schock (Betrieb)	30g (EN 60068-2-27)

Konformität zu EMV-Richtlinien

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Leitungsgeführte Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störaussendung	EN 61000-6-4, EN 55032 Klasse A
Störfestigkeit gegen Burst	EN 61000-6-2, EN 61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst) Kriterium A
Störfestigkeit gegen elektromagnetische Felder	EN 61000-6-2, EN 61000-4-3 (elektromagnetische Felder) Kriterium A
Störfestigkeit gegen ESD	EN 61000-6-2, EN 61000-4-2 (ESD) Kriterium B
Störfestigkeit gegen Stoßspannungen	EN 61000-6-2, EN 61000-4-5 (Stoßspannungen) Kriterium B
Störfestigkeit gegen leitungsgeführte Störgrößen	EN 61000-6-2, EN 61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen) Kriterium A

Zulassungen/Zertifikate

UL, USA/Kanada

A Anhänge

A 1 Abbildungsverzeichnis

Kapitel 2

Bild 2-1: FL SWITCH-Nomenklatur 7

Kapitel 3

Bild 3-1: Montage auf der Tragschiene ....15

Bild 3-2: Demontage 15

Bild 3-3: Abstand auf horizontaler Tragschiene ....17

Bild 3-4: Abstand auf vertikaler Tragschiene ....18

A 2 Tabellenverzeichnis

Kapitel 2

Tabelle 2-1: Legende der Nomenklatur ....7

Tabelle 2-2: Kompatibilität der SFP-Module 9

Kapitel 3

Tabelle 3-1: Nennstrom....16

Kapitel 4

Tabelle 4-1: LED-Anzeigen....19

Bitte beachten Sie folgende Hinweise

Allgemeine Nutzungsbedingungen für technische Dokumentation

Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist. Dies gilt ebenfalls für Änderungen, die dem technischen Fortschritt dienen.

Der Erhalt von technischer Dokumentation (insbesondere von Benutzerdokumentation) begründet keine weitergehende Informationspflicht von Phoenix Contact über etwaige Änderungen der Produkte und/oder technischer Dokumentation. Sie sind dafür eigenverantwortlich, die Eignung und den Einsatzzweck der Produkte in der konkreten Anwendung, insbesondere im Hinblick auf die Befolgung der geltenden Normen und Gesetze, zu überprüfen. Sämtliche den technischen Daten zu entnehmende Informationen werden ohne jegliche ausdrückliche, konkludente oder stillschweigende Garantie erteilt.

Im Übrigen gelten ausschließlich die Regelungen der jeweils aktuellen Allgemeinen Geschäftsbedingungen von Phoenix Contact, insbesondere für eine etwaige Gewährleistungshaftung.

Dieses Handbuch ist einschließlich aller darin enthaltenen Abbildungen urheberrechtlich geschützt. Jegliche Veränderungen des Inhalts oder eine auszugsweise Veröffentlichung sind nicht erlaubt.

Phoenix Contact behält sich das Recht vor, für die hier verwendeten Produktkennzeichnungen von Phoenix Contact-Produkten eigene Schutzrechte anzumelden. Die Anmeldung von Schutzrechten hierauf durch Dritte ist verboten.

Andere Produktkennzeichnungen können gesetzlich geschützt sein, auch wenn sie nicht als solche markiert sind.

So erreichen Sie uns

Internet

Aktuelle Informationen zu Produkten von Phoenix Contact und zu unseren Allgemeinen Geschäftsbedingungen finden Sie im Internet unter: phoenixcontact.com

Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten. Diese steht unter der folgenden Adresse zum Download bereit: phoenixcontact.net/products

Ländervertretungen

Bei Problemen, die Sie mit Hilfe dieser Dokumentation nicht lösen können, wenden Sie sich bitte an Ihre jeweilige Ländervertretung. Die Adresse erfahren Sie unter phoenixcontact.com.

Herausgeber PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8 32825 Blomberg DEUTSCHLAND

Wenn Sie Anregungen und Verbesserungsvorschläge zu Inhalt und Gestaltung unseres Handbuchs haben, würden wir uns freuen, wenn Sie uns Ihre Vorschläge zusenden an: [e-mail]
