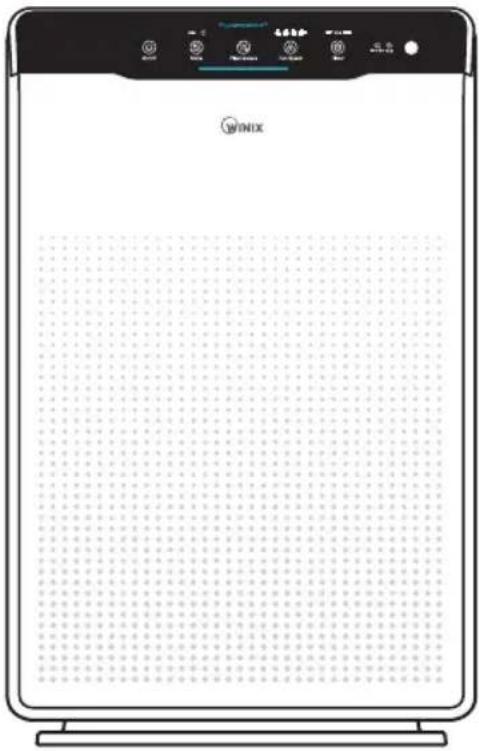

MANUALE UTENTE Zero N Winix

○ Guida all'utilizzo e alla cura

• Leggere attentamente e attenersi scrupolosamente a tutte le regole e istruzioni di sicurezza contenute nel presente manuale prima dell'attivazione.
• La garanzia relativa al prodotto è stampata sul retro della presente guida, per cui si raccomanda di conservare la stessa in luogo sicuro per futuri utilizzi.

CONTENUTI

PURIFICAZIONE DELL'ARIA IN 4 FASI 95

CONTROLLI 96

DOVE UTILIZZARE 97

INSTALLAZIONE DEI FILTRI 98

SICUREZZA E PRECAUZIONI 100

PARTICELLA CURA SENSORE 109

PULIZIA 110

DOMANDE FREQUENTI 111

SPECIFICHE APPARECCHIO 113

PAGINA GARANZIA PRODOTTO 114

Francese 24

Spangolo 47

Tedesco 70

italiano 93

Olandese 1·16

Polacco 139

▶ Il presente prodotto è adatto esclusivamente per operare a 220V \~ 240V.

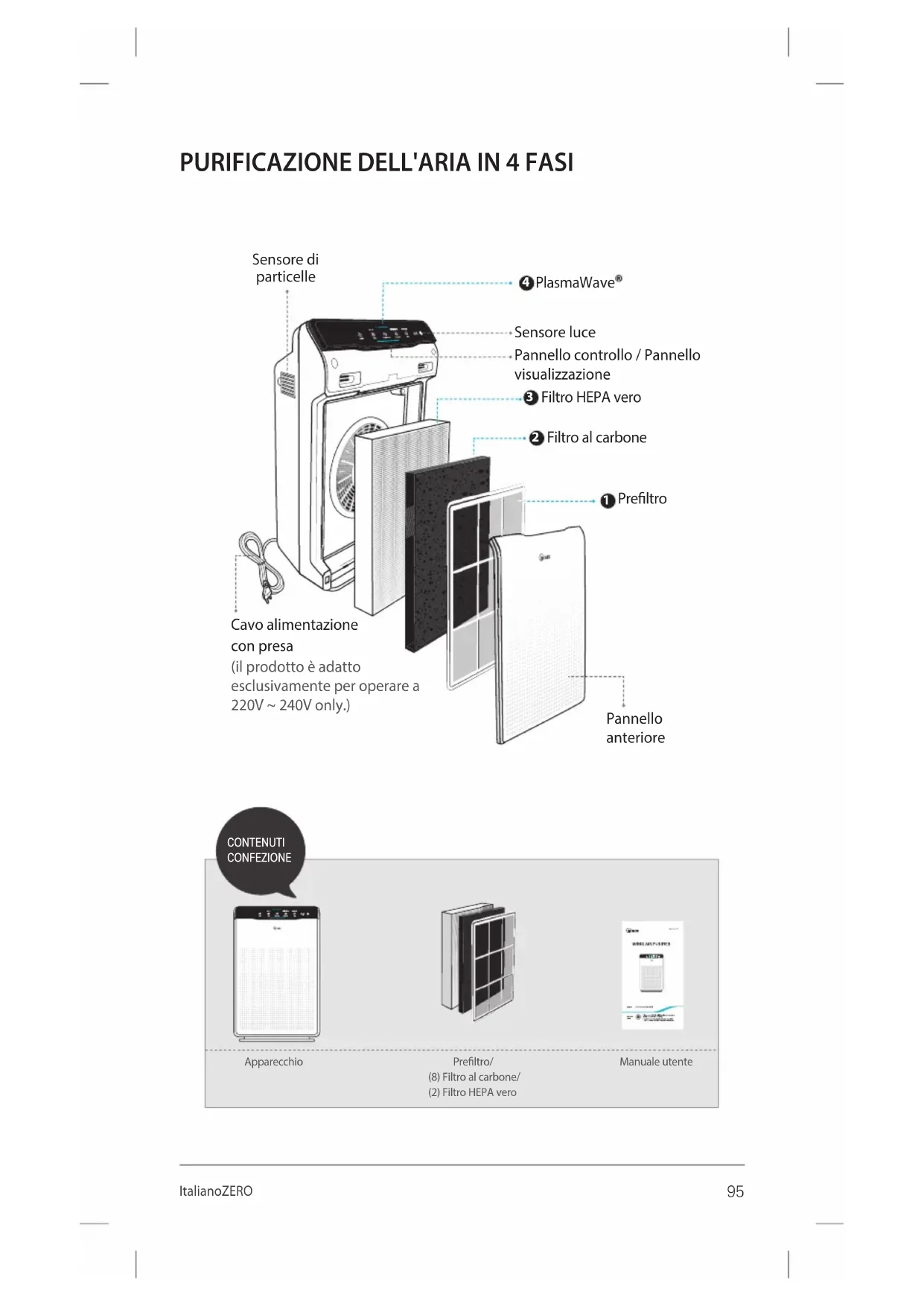

PURIFICAZIONE DELL'ARIA IN 4 FASI

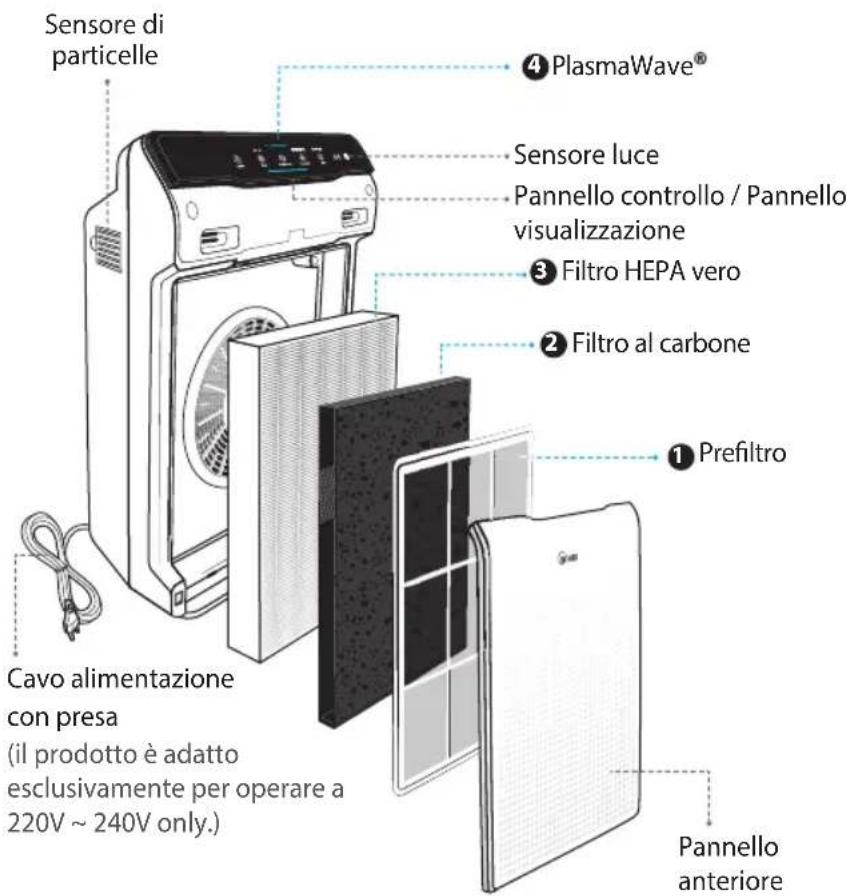

Sensore di particelle ④ PlasmaWave® Sensore luce Pannello controllo / Pannello visualizzazione ③ Filtro HEPA vero ② Filtro al carbone ① Prefiltro Cavo alimentazione con presa (il prodotto è adatto esclusivamente per operare a 220V ~ 240V only.) Pannello anteriore

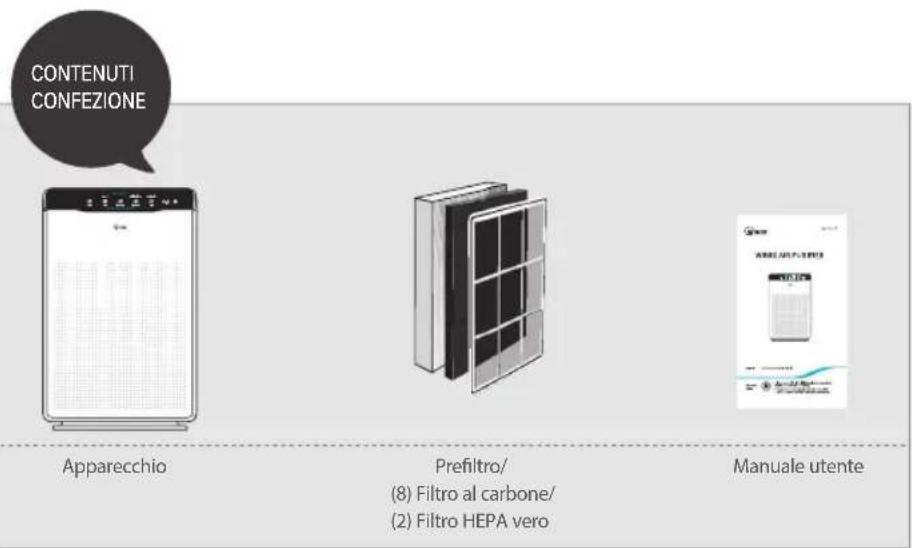

CONTENUTI CONFEZIONE Apparecchio Prefiltro/ (8) Filtro al carbone/ (2) Filtro HEPA vero Manuale utente

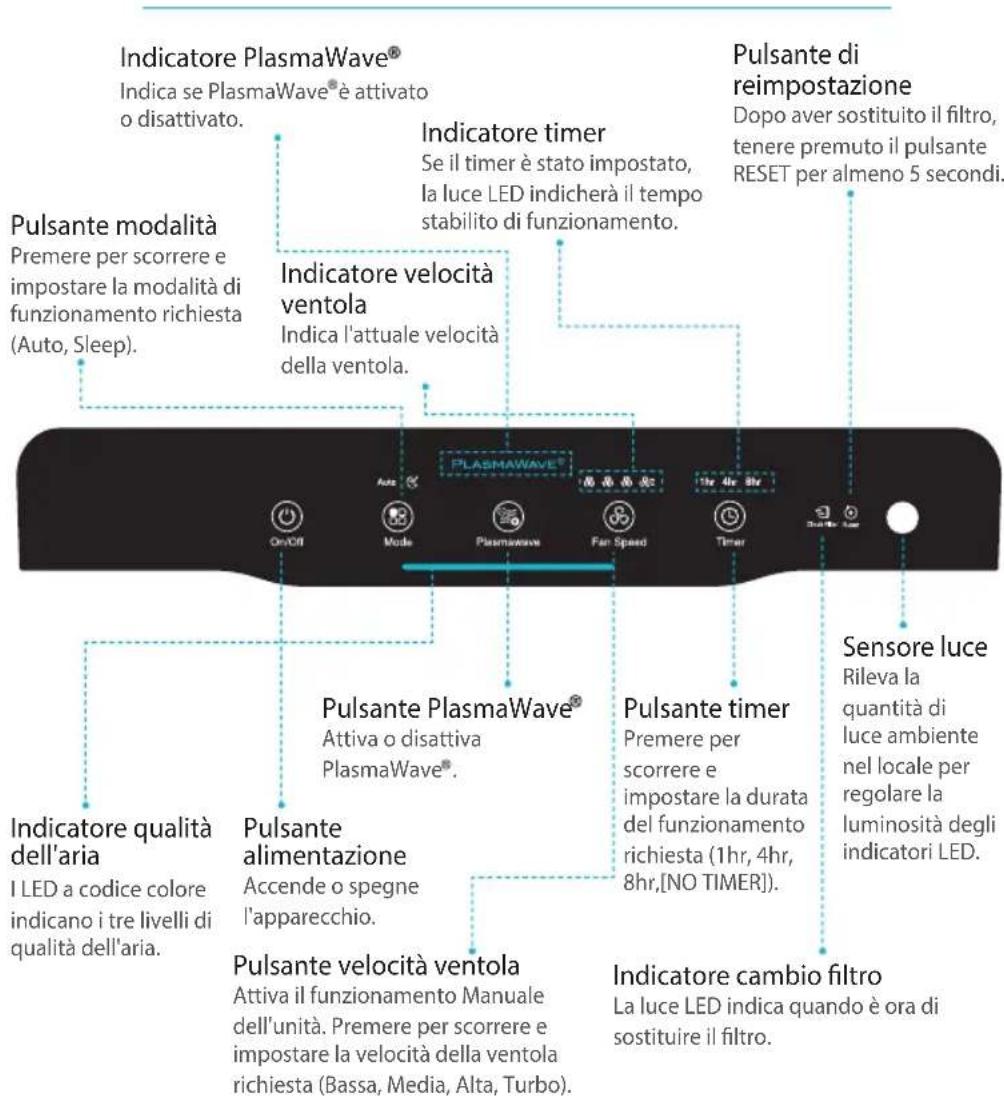

CONTROLLI

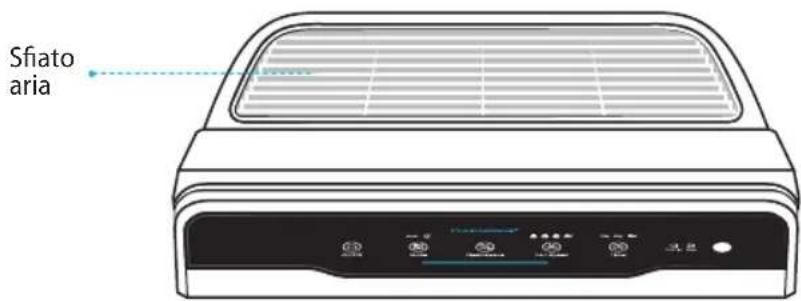

Sfiato aria

Indicatore PlasmaWave® Indica se PlasmaWave® è attivato o disattivato. Pulsante modalità Premere per scorrere e impostare la modalità di funzionamento richiesta (Auto, Sleep). Indicatore timer Se il timer è stato impostato, la luce LED indicherà il tempo stabilito di funzionamento. Indicatore velocità ventola Indica l'attuale velocità della ventola. PLASMAWave® On/OFF Mode PlasmaWave Fan Speed Timer 1hr 4hr 8hr Pulsante plasmaWave® Attiva o disattiva PlasmaWave®. Pulsante timer Premere per scorrere e impostare la durata del funzionamento richiesta (1hr, 4hr, 8hr,[NO TIMER]). Sensore luce Rileva la quantità di luce ambiente nel locale per regolare la luminosità degli indicatori LED. Indicatore qualità dell'aria I LED a codice colore indicano i tre livelli di qualità dell'aria. Pulsante alimentazione Accende o spegne l'apparecchio. Pulsante velocità ventola Attiva il funzionamento Manuale dell'unità. Premere per scorrere e impostare la velocità della ventola richiesta (Bassa, Media, Alta, Turbo). Indicatore cambio filtro La luce LED indica quando è ora di sostituire il filtro.

DOVE UTILIZZARE

Lasciare 30 \~ 45 cm di spazio tra TV, radio e altri apparecchi elettronici l'interferenza elettromagnetica di alcuni dispositivi può causare malfunzionamenti nel prodotto.

Collocare all'interno, lontano dalla luce diretta del sole l'esposizione diretta può causare malfunzionamenti o guasti nel prodotto.

Collocare esclusivamente su superfici rigide e piatte superfici fragili o inclinate possono risultare in rumori e vibrazioni anomali.

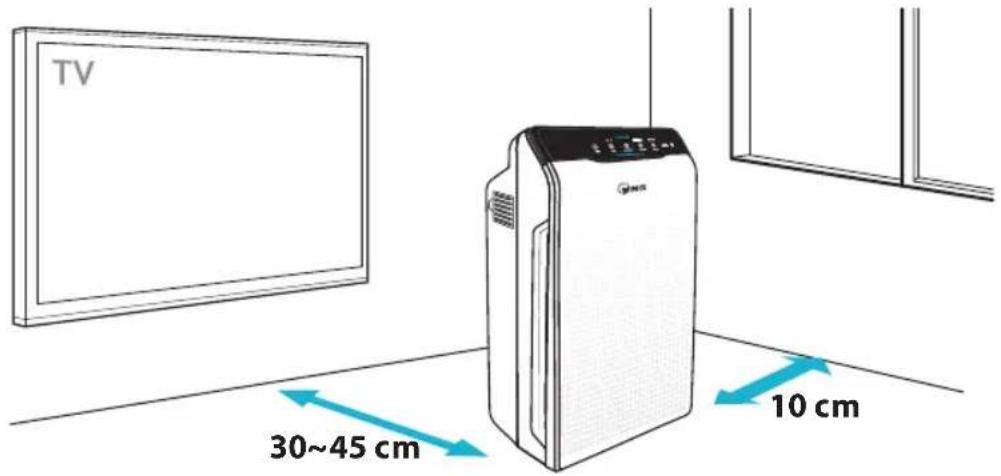

TV 30~45 cm 10 cm

AVVERTENZA

Seguire le presenti istruzioni per ridurre il rischio di lesioni gravi o morte, oltre a quello di danneggiare l'apparecchio.

Non utilizzare in caso di nebbie o fumi di oli industriali, o di grandi quantità di polveri metalliche.

Non collocare presso elementi riscaldanti.

Non installare in alcun tipo di motore o veicolo di trasporto (camion, barche, navi, ecc.).

Non collocare in aree con eccessiva presenza di gas nocivi.

Non collocare presso materiali infiammabili (aerosol, combustibili, gas, ecc.).

Non collocare l'apparecchio di fronte a vento o correnti d'aria.

Non collocare sotto prese elettriche.

Non collocare in aree eccessivamente umide, dove l'apparecchio potrebbe bagnarsi.

※ Il presente apparecchio non è progettato per la conservazione di documenti o di opere d'arte.

INSTALLAZIONE DEI FILTRI

Il presente prodotto viene fornito di tutti i filtri richiesti.

※ Rimuovere l'imballo protettivo in plastica dai filtri prima dell'uso.

※ Scollegare l'apparecchio e assicurarsi che sia spento prima di installare i filtri.

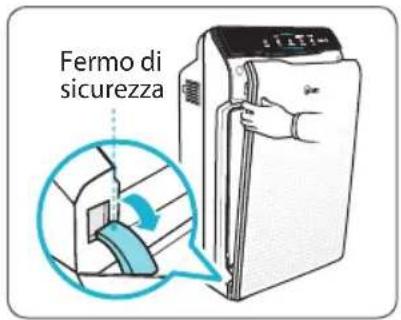

① Rimuovere il pannello anteriore afferrandone il bordo superiore e tirandolo delicatamente.

Fermo di sicurezza

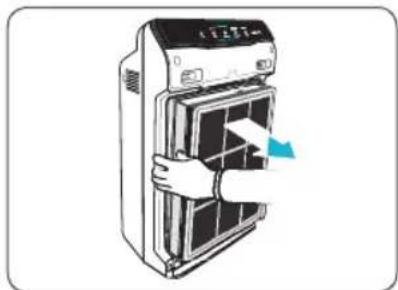

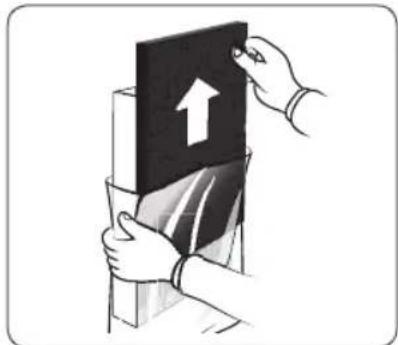

② Rimuovere i filtri, protetti all'interno di un imballo in plastica, dall'apparecchio.

③ Rimuovere i filtri dall'imballo protettivo in plastica.

- Attivare l'apparecchio senza rimuovere i filtri dall'imballo in plastica può causare rumori anomali, deformazione o incendio come effetto del surriscaldamento.

- Si rimanda alle pagine 105 - 107 per le informazioni sulla sostituzione dei filtri.

INSTALLAZIONE DEI FILTRI

④ Installare i filtri finché risultino fissati saldamente al loro posto.

I filtri devono essere installati nell'ordine seguente:

3 Filtro HEPA vero (retro)

2 Filtro al carbone (centro)

1 Prefiltro (front)

- Per installare il Prefiltro, inserire le linguette inferiori nelle fessure su entrambi i lati della parte inferiore dell'apparecchio, dopodiché ruotare verso l'alto per inserire le linguette superiori nelle fessure sulla parte superiore dell'apparecchio, finché entrambi i lati risultino al loro posto, cliccando in modo percettibile.

⑤ Sostituire il pannello anteriore inserendo dapprima il fermo sul bordo inferiore nella base dell'apparecchio, dopodiché ruotare il pannello in alto, verso la parte superiore dell'apparecchio, finché i magneti chiudano il coperchio.

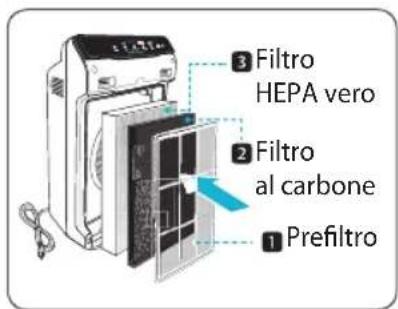

3 Filtro HEPA vero 2 Filtro al carbone 1 Prefiltro

Fermo di sicurezza

⑥ Quando riparare e sostituire i filtri :

Filtro	Indicatore luminoso	Quando riparare	Quand sostituire
1 Prefiltro Nessuno		Pulire ogni 14 giorni	Fisso
2 Filtro al carbone Nessuno		NON può essere LAVATO	Sostituisci ogni 3 mesi
3 Filtro HEPA vero	Check Filter		Durata fino a 6 ~ 12 mesi

※ Gli intervalli tra le sostituzioni dei filtri possono variare a seconda dell'ambiente.

※ Per un uso ottimale, il Prefiltro può essere pulito ogni 14 giorni, estendendo così la durata degli altri filtri

Per acquistare i filtri di ricambio Winix:

contattare il distributore locale

Prima di azionare l'apparecchiatura, leggere attentamente e seguire scrupolosamente le presenti precauzioni e istruzioni di sicurezza per evitare danni e assicurarne un uso sicuro.

Assicurarsi che i filtri siano inseriti prima di attivare l'apparecchio

attivare l'apparecchio senza filtri può accorciarne la durata e causare shock elettrico o lesioni.

Fare attenzione a NON inserire corpi estranei nei condotti di ventilazione dell'apparecchio

ovvero oggetti tra cui spilli, barre e monete.

Non toccare alcuna parte all'interno dell'apparecchio con le mani bagnate

l'alto voltaggio può causare shock elettrico.

Assicurarsi che gli sfiati e le prese d'aria dell'apparecchio non si blocchino

l'osstruzione potrebbe aumentare la temperatura interna, causando guasti e deformazioni al prodotto.

Non utilizzare l'apparecchio come fosse uno sgabello, né collocarvi oggetti pesanti sopra

potrebbero verificarsi lesioni alle persone o guasti e deformazioni al prodotto.

AVVERTENZA

Seguire le presenti istruzioni per ridurre il rischio di lesioni gravi o morte, oltre a quello di danneggiare l'apparecchio.

Non tirare il cavo di alimentazione nello scollegare l'apparecchio.

Non legare, né annodare il cavo di alimentazione mentre l'apparecchio è in funzione.

Qualora l'apparecchio fosse immerso nell'acqua, scollegarlo e contattare il servizio di assistenza clienti.

Non scollegare o spostare l'apparecchio mentre è in funzione.

Non collegare altri apparecchi alla stessa presa o fornitura di alimentazione.

Non toccare la spina con le mani bagnate.

Scollegare l'apparecchio qualora non venga azionato per periodi di tempo prolungati.

Il cavo può danneggiarsi se piegato, tirato, ritorto, ammassato, pizzicato forzatamente, o collocandovi sopra oggetti pesanti.

※ Qualora il cavo di alimentazione risulti danneggiato, dovrà essere sostituito da un cavo o gruppo apposito disponibile presso il produttore o distributore.

Il presente apparecchio non è progettato per essere usato da persone (bambini inclusi) con capacità fisiche, mentali e sensoriali ridotte o che manchino di esperienza e conoscenze, a meno che possano essere sorvegliati o ricevere le i struzioni riguardanti l'uso dell'apparecchio da una persona responsabile per la loro sicurezza.

※ Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

① Inserire il cavo di alimentazione in una presa elettrica.

② Premere il pulsante "Alimentazione".

On/Oit Auto Mode

Note

- Durante i primi 30 secondi di accensione, l'indicatore di qualità dell'aria ciclo attraverso blu, giallo e rosso. I Sensore di particelle prendono circa 30 secondi per misurare la qualità dell'aria nell'ambiente, dopo di che inizierà il normale funzionamento.

③ Alla prima accensione dell'apparecchio verrà impostata di default la modalità Auto con PlasmaWave®

- In modalità Auto, la velocità della ventola sarà regolata automaticamente a seconda della qualità dell'aria nel locale.

- PlasmaWave® agisce rimuovendo gli inquinanti atmosferici nocivi.

- In modalità Auto, con il migliorare della qualità dell'aria interna, la velocità della ventola si ridurrà automaticamente a Bassa.

- Quando l'apparecchio è in funzione, si potrà udire una specie di cinguettio o ronzio. Il suono viene emesso dalle particelle di grandi dimensioni che passano attraverso PlasmaWave ^ , è normale e non indica guasti del prodotto. Per disattivare PlasmaWave ^ vedi pagina 100.

AUTO Y SLEEP

1. Modalità Auto

Attiva il funzionamento Auto basato sui Sensore di particelle della qualità dell'aria dell'apparecchio.

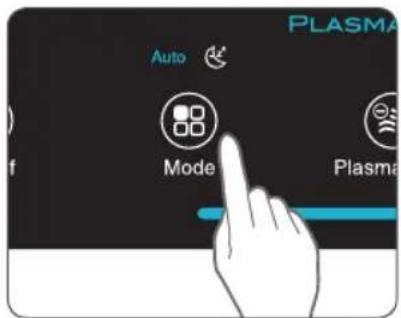

① Premere il pulsante Modalità per selezionare la modalità Auto.

- La luce LED "Auto" indicherà se è stata attivata la modalità Auto e verrà avviato il funzionamento.

- Qualora sia in modalità Auto, la velocità della ventola viene regolata automaticamente a seconda della qualità dell'aria interna. Con il migliorare della qualità dell'aria interna, la velocità della ventola si ridurrà automaticamente. Se la qualità dell'aria interna diminuirà, la velocità della ventola aumenterà automaticamente.

2. Modalità Sleep

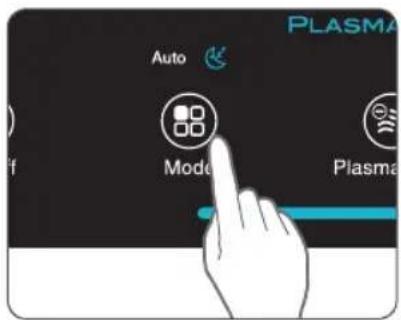

① Premere il pulsante Modalità per selezionare la modalità Sleep.

- La luce LED "Sleep" indicherà se è stata attivata la modalità Sleep e verrà avviato il funzionamento.

- Una volta selezionata la modalità Sleep, la velocità della ventola si imposterà automaticamente su Bassa. La velocità della ventola può essere modificata manualmente premendo il pulsante Velocità Ventola, mettendo l'apparecchio in modalità manuale.

- Se è attivata la modalità Sleep, la luce dell'Indicatore qualità dell'aria verrà spenta.

MANUALE E TIMER

3. Modalità manuale (impostazione velocità ventola)

Gli utenti possono scegliere di impostare manualmente la velocità della ventola su Bassa, Media, Alta o Turbo.

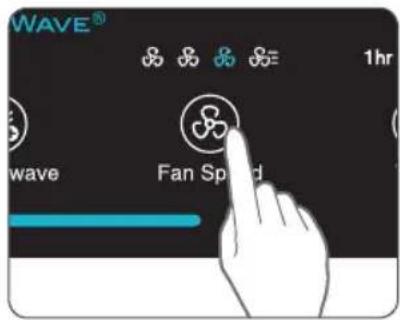

① Premere il pulsante Velocità Ventola per selezionare la velocità ventola richiesta.

WAVE® 1hr wave Fan Spnd

Note

- Una volta selezionata la Modalità Manuale, quella Auto sarà automaticamente disattivata.

4. Timer

Il timer può essere impostato onde far funzionare l'apparecchio per un periodo di tempo specifico.

① Premere il pulsante Timer per selezionare la durata richiesta.

• La luce LED del Timer indicherà la durata selezionata del funzionamento.
• Ogni volta che il pulsante Timer viene premuto, la luce LED del Timer scorrerà le impostazioni (1hr, 4hr, 8hr, [NO TIMER]).

Speed 1hr 4hr 8hr Timer Check Filter

PLASMAWAVE® E INDICATORE QUALITÀ DELL'ARIA

5. PlasmaWave®

PlasmaWave® è attivato di default ogni qualvolta l'apparecchio venga acceso.

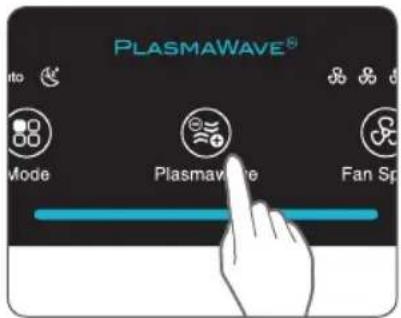

① Premere il pulsante Plasmawave una volta effettuata l'accensione per attivare o disattivare tale funzione.

PLASMAWAVE® Mode Plasma Wave Fan Sp

Note

• In modalità Auto, con il migliorare della qualità dell'aria interna, la velocità della ventola si ridurrà automaticamente a Bassa.
• Quando l'apparecchio è in funzione, si potrà udire una specie di cinguettio o ronzio. Il suono viene emesso dalle particelle di grandi dimensioni che passano attraverso PlasmaWave ^ , è normale e non indica guasti del prodotto.

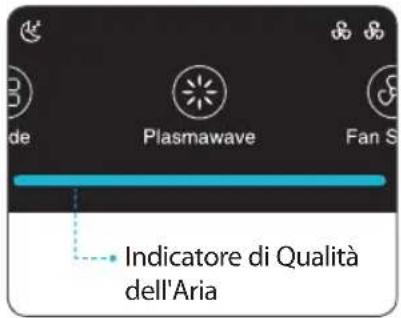

6. Indicatore di Qualità dell'Aria

Se accesa, la luce LED indicherà la qualità dell'aria interna al momento secondo tre livelli: BLU (buona), AMBRA (mediocre), RED (scadente).

de Plasmawave Fan S Indicatore di Qualità dell'Aria

Note

- Il livello di qualità dell'aria viene visualizzato sull'indicatore in base ai Sensore di particelle. A seconda dell'immediato ambiente circostante, l'indicatore potrà cambiare colore di frequente o restare uguale per periodi di tempo protratti.

CURA DEL FILTRO

1. Conoscere i filtri

Quando il LED dell'indicatore Controllo Filtro è acceso, è ora di sostituire sia il filtro HEPA vero, che i filtri al carbone attivo AOCTM.

Filtro	Indicatore luminoso	Quando riparare	Quand sostituire
1 Prefiltro Nessuno		Pulire ogni 14 giorni	Fisso
2 Filtro al carbone Nessuno		NON può essere LAVATO	Sostituisci ogni 3 mesi
3 Filtro HEPA vero	Check Filter		Durata fino a 6 ~ 12 mesi

※ Gli intervalli tra le sostituzioni dei filtri possono variare a seconda dell'ambiente.
※ Per un uso ottimale, il Prefiltro può essere pulito ogni 14 giorni, estendendo così la durata degli altri filtri

Per acquistare i filtri di ricambio Winix:

contattare il distributore locale

• La durata dei filtri dipende dal livello degli inquinanti nell'aria. Quanta più polvere è presente nell'ambiente, tanta più se ne accumulerà nei filtri, accorciandone la durata.
• Se i filtri risultano eccessivamente sporchi o emanano cattivo odore, o se la forza della ventola risulta significativamente più debole, sostituire i filtri, anche se l'indicatore del Cambio Filtro non si è ancora acceso.

CURA DEL FILTRO

2. Rimuovere i Filtri

Spegnere l'apparecchio prima di rimuovere i filtri.

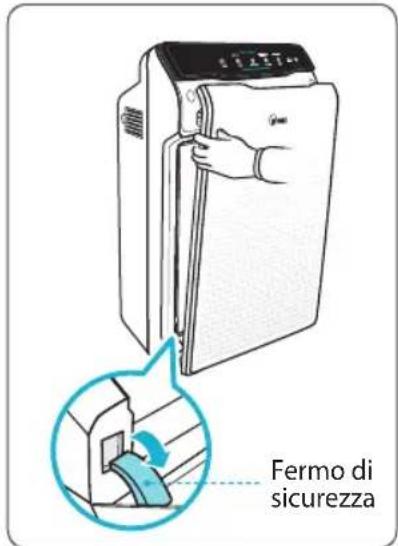

① Rimuovere il pannello anteriore afferrandone il bordo superiore e tirandolo delicatamente.

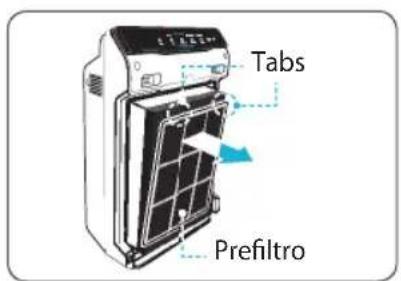

② Premere le linguette del Prefiltro presso la parte superiore del filtro, rilasciarle e rimuovere.

③ Togliere il Filtro al carbone e il Filtro HEPA vero.

Fermo di sicurezza

TABS Tabs Prefiltro

3. Preparazione dei Nuovi Filtri

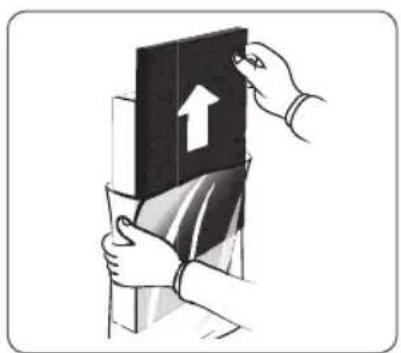

① Rimuovere i filtri sostitutivi dall'imballo protettivo in plastica.

- Attivare l'apparecchio senza rimuovere i filtri dall'imballo in plastica può causare rumori anomali, deformazione o incendio come effetto del surriscaldamento.

- Per prestazioni ottimali, per il presente apparecchio si dovranno utilizzare esclusivamente i filtri Winix.

CURA DEL FILTRO

4. Sostituire i Filtri

① Inserire dapprima il Filtro HEPA vero, dopodiché il Filtro al carbone.

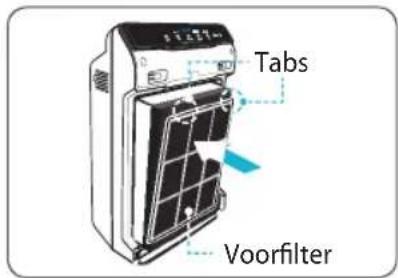

② Inserire il Prefiltro.

- Inserire le linguette inferiori nelle fessure su entrambi i lati della parte inferiore dell'apparecchio, dopodiché ruotare verso l'alto per inserire le linguette superiori nelle fessure sulla parte superiore dell'apparecchio, finché entrambi i lati risultino al loro posto, cliccando in modo percettibile.

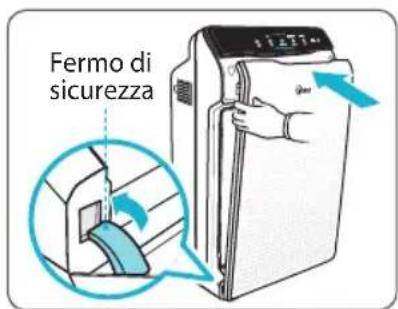

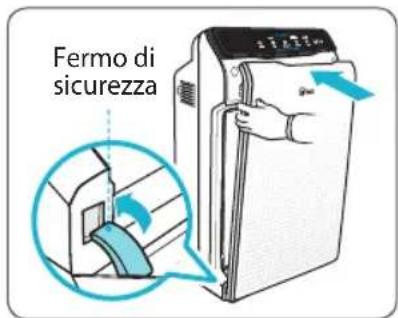

③ Sostituire il pannello anteriore inserendo dapprima il fermo sul bordo inferiore nella base dell'apparecchio, dopodiché ruotare il pannello in alto, verso la parte superiore dell'apparecchio, finché i magneti chiudano il.

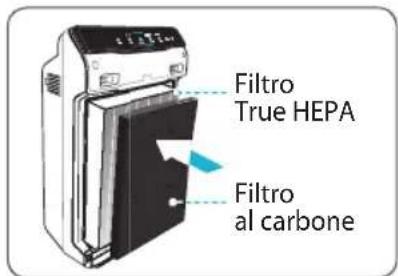

Filtro True HEPA Filtro al carbone

Tabs Voorfilter

Fermo di sicurezza

5. Reimpostare l'Apparecchio

① U na volta sostituiti i filtri, riaccendere l'apparecchio e quindi usare un oggetto sottile, come una graffetta, onde tenere premuto l'interruttore RESET per 5 secondi.

Check Filter Reset

CURA DEL FILTRO

6. Pulizia dei filtri

Gli intervalli tra le pulizie dei filtri possono variare a seconda della qualità dell'aria.

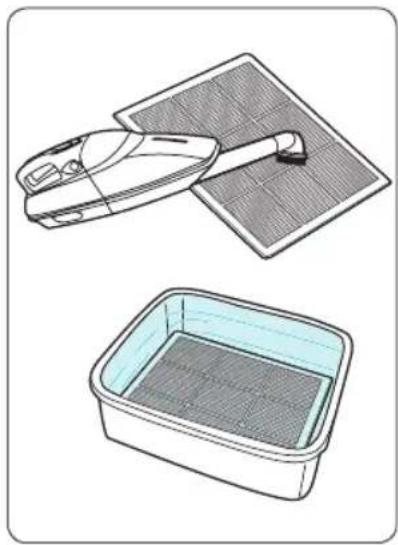

① Per pulire il prefiltro utilizzare l'aspirapolvere o un pennello morbido. In caso di sporcizia eccessiva, sciacquare in acqua a temperatura ambiente.

• Non usare detersivo o sapone.
- Lasciar asciugare il filtro per 24 ore o più prima dell'uso.

※ Qualora il prefiltro si guasti o necessiti di essere comunque sostituito:

Contattare Winix

NOTICE

• Non utilizzare benzene, alcool o altri fluidi volatili che possano causare guasti o macchie.
• Il prefiltro riutilizzabili dopo la pulizia, assicurandosi che siano completamente asciutti.
• Non utilizzare acqua calda sopra i 40°C o fluidi volatili quali diluenti per vernici.
• Dopo aver lavato il filtro, farlo asciugare completamente in una zona ben aerata, altrimenti svilupperà cattivo odore.

PARTICELLA CURA SENSORE

Particella cura sensore

Per una prestazione ottimale del Sensore di particelle, che rileva le particelle di polvere atmosferica e ultrafini, pulirlo ogni due mesi. Pulirlo più frequentemente qualora l'apparecchio operi in locali con alti livelli di polvere.

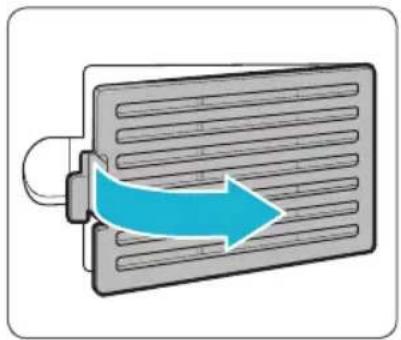

① Aprire il coperchio del Sensore di particelle.

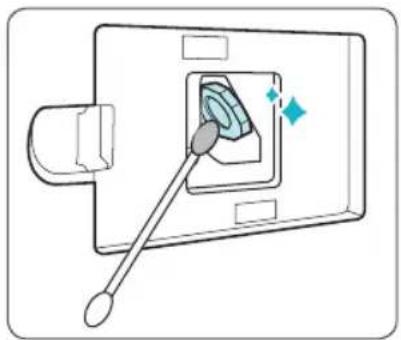

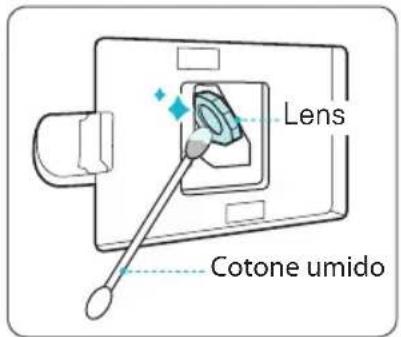

② Usare un batuffolo di cotone umido per strofinare la lente e la presa del Sensore di particelle.

- Usare soltanto acqua per pulire l'area del sensore. Non usare sostanze volatili come alcool o acetone.

Lens Cotone umido

③ Rimuovere ogni traccia di umidità con un batuffolo di cotone asciutto.

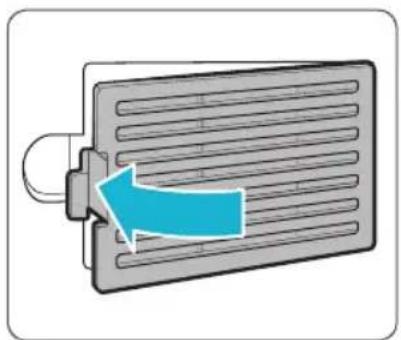

④ Chiudere il coperchio del Sensore di particella cura.

- Il coperchio del Sensore di particella cura può essere pulito usando un aspirapolvere.

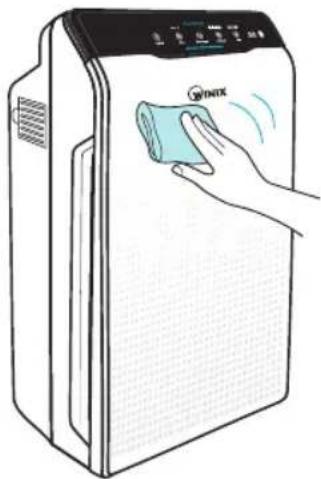

① Strofinare con un panno inumidito in acqua a temperatura ambiente, dopodiché asciugare accuratamente con un panno pulito e asciutto.

- Per mantenere l'apparecchio in ottima condizione pulire ogni 1-2 mesi.

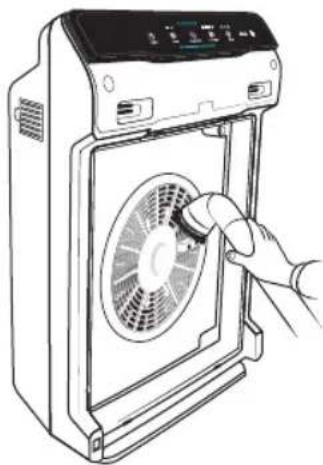

② Aprire il pannello anteriore e pulire l'interno con l'aspirapolvere.

- Per una prestazione ottimale pulire ogni 1-2 mesi.

• Nel pulire l'apparecchio, scollegare sempre dapprima il cavo di alimentazione e poi attendere che l'apparecchio si sia raffreddato.
• Non smontare, riparare o modificare mai il presente apparecchio da soli.
  • Non usare spray infiammabili o detersivi liquidi.
• Non permettere ai bambini di pulire o eseguire la manutenzione dell'apparecchio.
• Prima di effettuare pulizia o manutenzione, assicurarsi che l'apparecchio sia scollegato dalla presa di corrente.

DOMANDE FREQUENTI

Problema Controllo / Azioni da intraprendere
Non si riesce ad accendere l'apparecchio.	La spina risulta inserita saldamente nella presa? - Assicurarsi che la presa riceva corrente e che la spina sia saldamente inserita.Si è verificato un blackout? - Controllare che le altre luci e apparecchiature elettriche funzionino e riprovare.
L'apparecchio non funziona in modalità Auto.	La modalità Auto risulta selezionata? - Premere il pulsante Modalità finché la modalità Auto risulta selezionata.Il sensore risulta bloccato oppure ostruito? - Strofinare il Sensore odori con un panno umido e poi asciugarlo.
L'apparecchio vibra ed è molto rumoroso.	Viene fatto operare su una superficie inclinata o non piatta? - Spostare l'apparecchio su un'area rigida, piatta e uniforme del pavimento.

DOMANDE FREQUENTI

Problema Controllo / Azioni da intraprendere
La spina e la presa sono calde.	La spina risulta inserita saldamente? - Assicurarsi che la spina risulti saldamente inserita nella presa.
L'apparecchio emana uno strano odore.	Viene utilizzato in un locale con molto fumo, polvere o presenza di odori? - Pulire le prese d'aria su entrambi i lati dell'apparecchio e pulire anche il prefiltro. - Cambiare il filtro al carbone.
La forza della ventola è insufficiente. L'apparecchio non sembra purificare l'aria.	La luce dell'indicatore Controllo filtro risulta accesa? - Sostituire i filtri qualora necessario.
Il pannello di visualizzazione è offuscato.	Il Sensore luce risulta bloccato da detriti? - Quando la Modalità Auto è accesa, quella Sleep si attiva automaticamente qualora il Sensore luce rilevi oscurità nel locale.

SPECIFICHE APPARECCHIO

Nome modello ZERO (AZBU330-HWE)
Voltaggio alimentazione AC 220 - 240 V, 50 / 60 Hz
Potenza nominale 70 W
Capacità massima della stanza	99 m^2
Dimensions 380 mm(W) x 208 mm(D) x 600 mm(H)
Peso 7 kg
Filtro di ricambio	Filtro A / Articolo : 115115
Prefiltro	Parte : 4521-0012-01

※ La parte esterna, il design e le specifiche del prodotto possono eventualmente essere modificati senza preavviso, onde migliorarne le prestazioni.

PAGINA GARANZIA PRODOTTO

I termini della garanzia sono i seguenti :

1 Il presente prodotto è fabbricato conformemente a ispezioni e controlli di qualità estremamente severi.
2 La garanzia risulta nulla qualora il guasto del prodotto derivi da negligenza o uso incorretto da parte del cliente; è possibile incorrere in spese di spedizione e servizio anche durante il periodo di garanzia.
3 La garanzia deve essere presentata unitamente al prodotto per la riparazione.
4 Conservare la garanzia in luogo sicuro, in quanto non potrà essere emessa nuovamente.
5 La presente garanzia è valida esclusivamente in Europa.

Nome Prodotto		Purificatore aria
Nome Modello		ZERO
Data d'acquisto
Periodo di garanzia		Due (2) anni
Luogo di acquisto
Il numero di telefono posizione di acquisto
Cliente	Indirizzo
	Nome
	Tel.

※ Dopo aver effettuato l'acquisto, assicurarsi di inserire tutte le informazioni sovrastanti.

WINIX-LUCHTREINIGER
