Tipo di prodotto	Avvitatore senza fili
Marca	Tacklife
Modello	PCD01B
Alimentazione	Batteria agli ioni di litio ricaricabile con caricabatterie incluso
Mandrino	Senza chiave
Velocità	2 velocità meccaniche (selettore)
Coppia	Regolabile tramite anello (posizioni multiple)
Velocità variabile	Sì, tramite grilletto
Avanti/indietro	Sì, leva a tre posizioni
Illuminazione	LED integrata
Indicatore di batteria	Sì, due spie sul caricabatterie
Peso (stimato)	Circa 1,5 kg
Accessori inclusi	Caricabatterie Jack, adattatore di ricarica, supporto di ricarica
Sicurezza	Indossare guanti quando si cambiano le punte
Manutenzione	Pulire con un panno asciutto, evitare prodotti chimici
Funzioni principali	Foratura, avvitatura, coppia regolabile, velocità variabile

Domande frequenti - PCD01B Tacklife

Come caricare la batteria dell'avvitatore Tacklife PCD01B?

Collegare il caricabatterie alla base di ricarica. La spia verde si accende quando è collegato. Inserire la batteria nella base. Entrambe le spie si accendono quando è correttamente inserita e in carica. La spia verde si accende solo quando la batteria è completamente carica. Saranno necessari 4-5 cicli di carica per raggiungere la carica ottimale.

Come installare una punta nel mandrino?

Aprire le ganasce del mandrino ruotando l'anello. Inserire la punta assicurandosi che sia centrata. Serrare le ganasce ruotando l'anello nell'altro senso. Tirare la punta per verificare che sia saldamente fissata. Per rimuoverla, aprire completamente le ganasce e rimuovere la punta.

Come regolare la coppia di serraggio?

Ruotare l'anello di regolazione della coppia sull'impostazione desiderata. Iniziare dall'impostazione più bassa e aumentare se la frizione scatta prima che la vite si muova. Ripetere fino a ottenere la profondità desiderata. Utilizzare questa impostazione per le viti rimanenti.

Come invertire il senso di rotazione?

Utilizzare la leva avanti/indietro situata sopra il grilletto. Per la rotazione in avanti, spingere la leva verso sinistra. Per la rotazione inversa, spingerla verso destra.

Come cambiare la velocità di rotazione?

Utilizzare il selettore di velocità situato sopra la batteria. Far scorrere l'interruttore all'indietro per la prima velocità (lenta, coppia elevata) e in avanti per la seconda velocità (veloce, coppia più bassa).

Cosa fare se la punta si blocca durante la foratura?

Fermare immediatamente l'utensile rilasciando il grilletto. Rimuovere la punta dal pezzo e determinare la causa del blocco. Non forzare e non applicare pressione laterale. Lasciare che il trapano faccia il lavoro.

Come manutenere l'avvitatore Tacklife PCD01B?

Pulire l'avvitatore con un panno asciutto dopo ogni utilizzo. Non utilizzare prodotti chimici aggressivi. Riporlo in un luogo asciutto e pulito. Per le punte, indossare guanti per evitare tagli.

Quanto tempo ci vuole per caricare la batteria?

Il tempo di carica non è specificato, ma la batteria è completamente carica quando la spia verde del caricabatterie si accende. La prima carica potrebbe richiedere più tempo; sono necessari 4-5 cicli per raggiungere le prestazioni ottimali.

La batteria è rimovibile?

Sì, la batteria è rimovibile. Per installarla, farla scorrere nella base fino allo scatto. Per rimuoverla, premere i lati della batteria e tirarla fuori dal trapano.

Come utilizzare la luce LED?

La luce LED si accende automaticamente quando si preme il grilletto. Illumina l'area di lavoro. Si spegne quando si rilascia il grilletto.

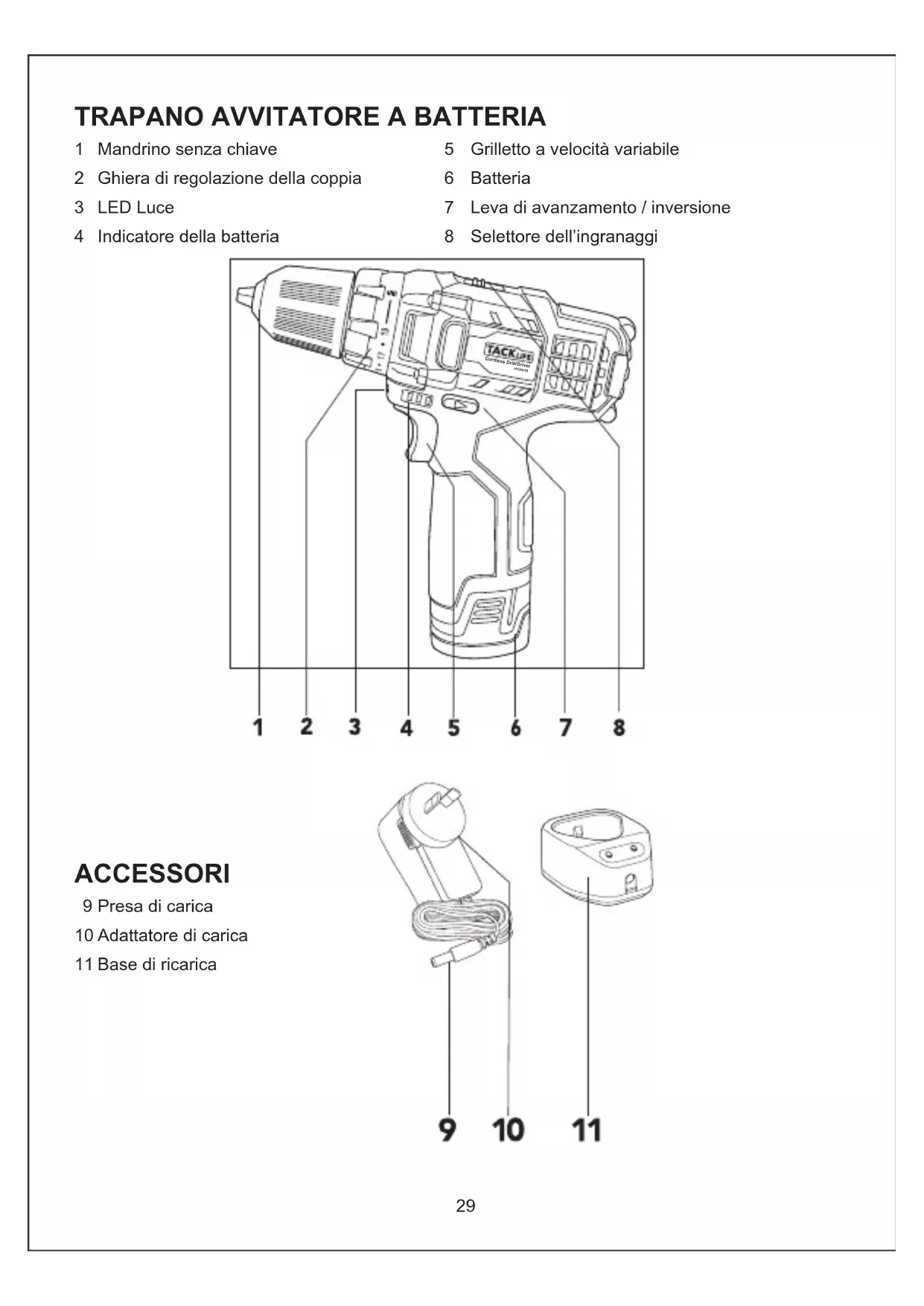

MANUALE UTENTE PCD01B Tacklife

1 Mandrino senza chiave

5 Grilletto a velocità variabile

2 Ghiera di regolazione della coppia

6 Batteria

3 LED Luce

7 Leva di avanzamento / inversione

4 Indicatore della batteria

8 Selettore dell'ingranaggi

TACK LIFE Cordless Ordn Driver v Supp 1 2 3 4 5 6 7 8

ACCESSORI

9 Presa di carica

10 Adattatore di carica

11 Base di ricarica

9 10 11

1. BATTERIA Ricarica

1. Inserire la presa di ricarica nella base di ricarica. La luce verde si illumina quando è collegata.

1. La luce verde si accende solo quando la batteria raggiunge la piena carica.

2. Inserire la batteria nella base di ricarica. Entrambe le luci si illuminano quando collegate e caricate correttamente.

Nota: Ci vorranno 4-5 cicli di carica prima che la batteria raggiunga la carica ottimale e il tempo di esecuzione.

Installazione e rimozione

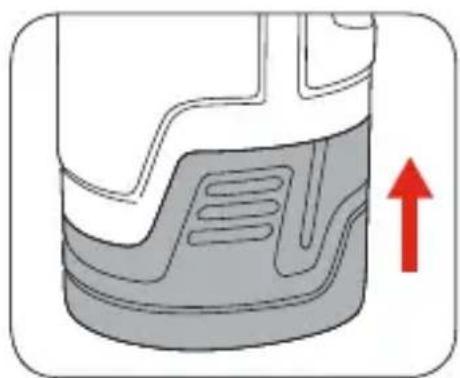

Far scivolare la batteria nella base di foratura fino a far scattare in posizione.

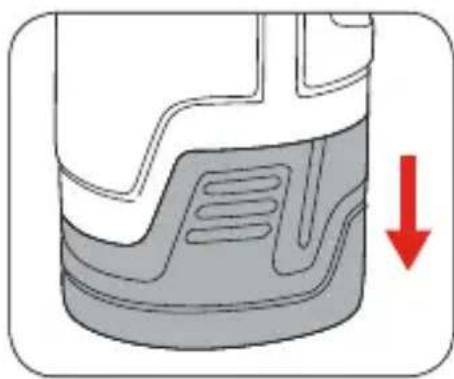

Spingere i lati della batteria e allontanarsi dalla trivella.

2. Mandrino senza chiave Installazione punta da trapano

Attenzione: Non trattare i fori di trivellazione o altri accessori senza guanti perché sono taglienti e possono diventare caldi dopo l'uso, causando potenzialmente lesioni personali.

1. Aprire le ganasce del mandrino.

1. Serrare le ganasce del mandrino.

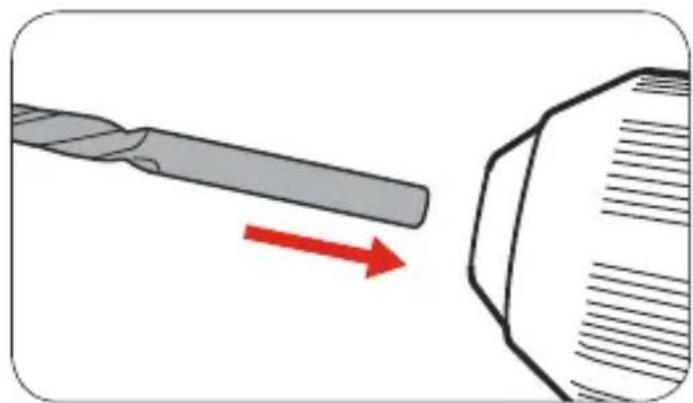

1. Inserire il foro, assicurandosi che sia centrato nelle ganasce.

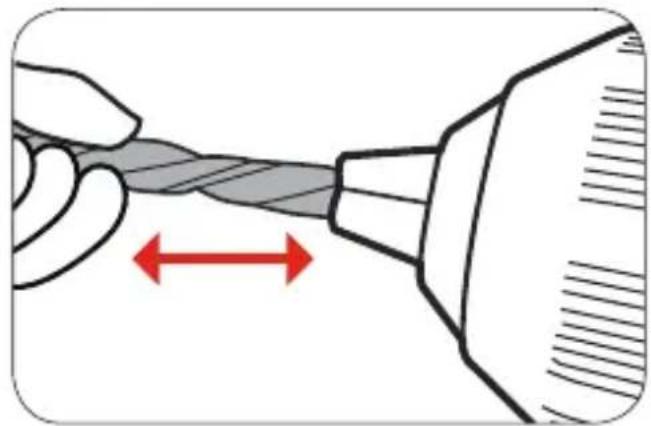

1. Tirare il bit per assicurarsi che sia saldamente fissato.

Rimozione di punta da trapano

1. Aprire completamente le ganasce del mandrino quindi estrarre la punta.

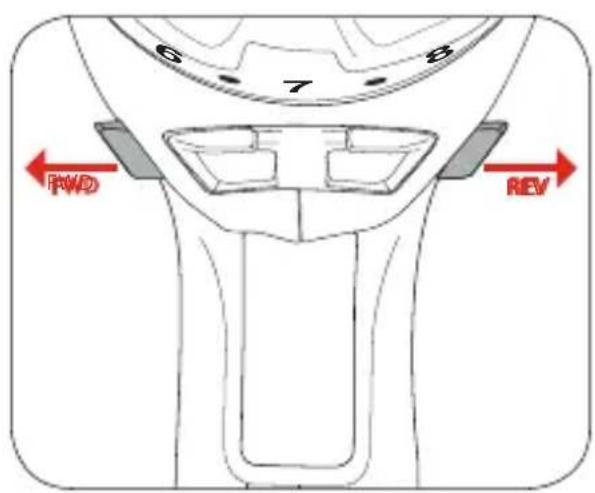

Leva di avanzamento / inversione

1. Per la rotazione in avanti, spingere la leva fwd / rev verso sinistra. Per la rotazione inversa spingere la leva fwd / rev. verso destra.

FWD REV

Grilletto a a velocità variabile

1. Per avviare la foratura premere il grilletto a velocità variabile.

1. Per fermare la foratura, rilasciare il grilletto.

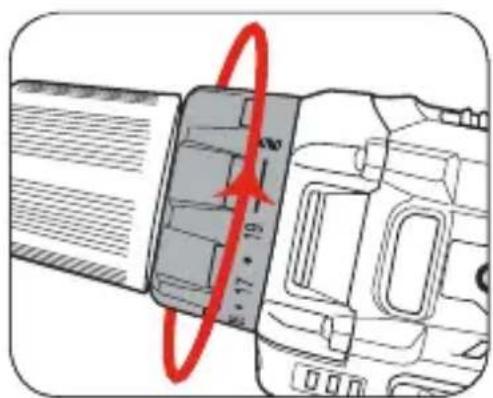

Regolazione della coppia

Ruotare l'anello di coppia all'impostazione desiderata. Consultare Suggerimenti utili per determinare l'impostazione desiderata.

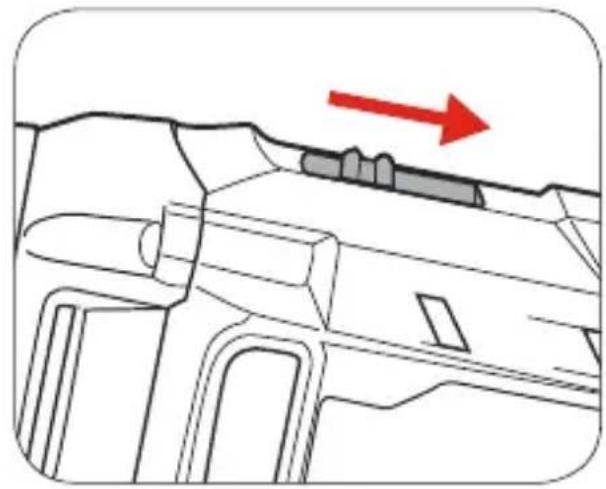

Controllo di velocità

Il selettore cambio controlla la velocità del trapano. La prima marcia permette una foratura più lenta con più coppia, mentre la seconda marcia è adatta quando è richiesta una coppia minima ma una velocità più elevata.

1. Spostare l'interruttore all'indietro per selezionare la prima marcia.

1. Far scorrere l'interruttore in avanti per selezionare la seconda marcia.

Prima di iniziare la trapanatura eseguire alcuni semplici controlli.

1. Premere e rilasciare il grilletto a velocità variabile per assicurarsi che non sia bloccato.

2 Controllare che la leva avanti / indietro sia impostata su un'impostazione desiderata.

6 7 8 RWD REV

3 Fissare il materiale da forare in un vano o un morsetto per fermarlo girandolo durante la perforazione.

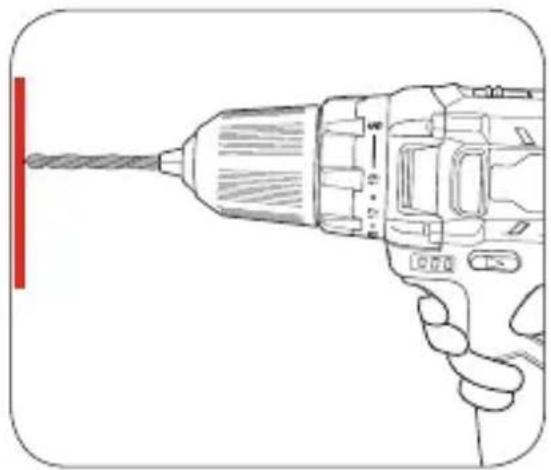

1. Tenere saldamente il trapano e posizionare il bit al punto da forare.

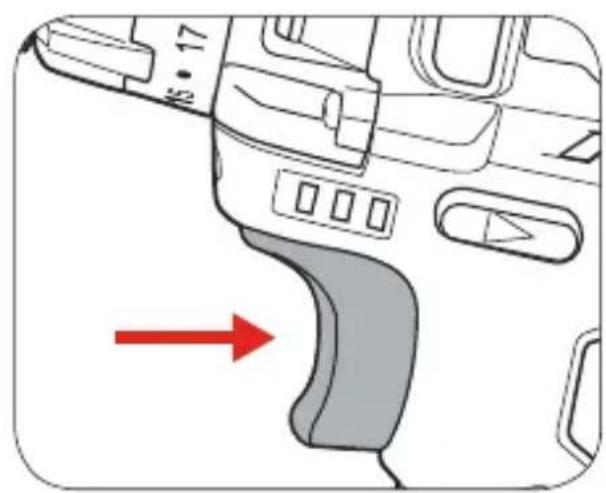

1. Premere il grilletto a velocità variabile per avviare il trapano.

1. Spostare la punta nel pezzo.

Nota: Non forzare il trapano o applicare una pressione laterale per allungare il foro. Lasciate che il trapano faccia il lavoro.

5. CONSIGLI UTILI

Perforazione ad una profondità preimpostata - Impostazioni della coppia

Le impostazioni di coppia possono alterare la profondità a cui si può eseguire il trapano o l'azionamento in una superficie. Per determinare l'impostazione della coppia necessaria per guidare una vite perfettamente a filo sulla superficie di lavoro, attenersi alla procedura riportata di seguito.

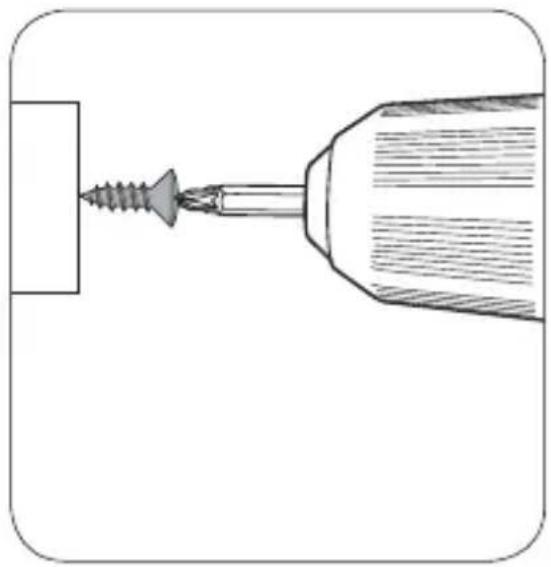

1. Impostare il collare della coppia verso l'impostazione più bassa e serrare la prima vite.

2. Se la frizione ruota e fa un suono di scatto prima che la vite sia a filo, aumentare la regolazione del collare e continuare a serrare.

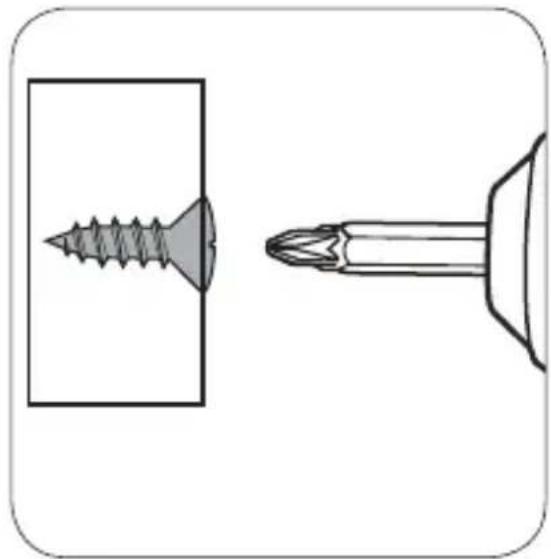

1. Ripetere fino a raggiungere l'impostazione corretta / la profondità della vite. Utilizzare questa impostazione per le altre viti.

Durante la foratura di superfici dure e lisce, utilizzare un punzone centrale per contrassegnare la posizione del foro desiderata. Questa misura impedirà che la punta di trapano scivolasse dal centro quando si avvia il foro. Tuttavia, la funzione di velocità variabile consente di avviare fori senza punzonatura centrale. Per fare ciò, azionare il trivello a bassa velocità fino a quando non si avvia il foro.

Durante la perforazione dei metalli, utilizzare l'olio leggero sulla punta per evitare che si verifichi un surriscaldamento. L'olio prolungherà la vita del bit e aumenta l'azione di foratura.

Se il bit si blocca nel pezzo di lavoro o se il trapano si ferma, arrestare immediatamente lo strumento. Rimuovere il bit dal pezzo da lavorare e determinare il motivo dell'inquadratura.
