製品タイプ	コードレススクリュードライバー
ブランド	Tacklife
モデル	PCD01B
電源	充電式リチウムイオンバッテリー、充電器付属
チャック	キーレス
速度	2段階機械式速度（セレクター）
トルク	カラーで調整可能（複数ポジション）
可変速度	はい、トリガー式
前進/後進	はい、3ポジションレバー
照明	内蔵LED
バッテリーインジケーター	はい、充電器に2つのランプ
重量（推定）	約1.5kg
付属品	ジャック充電器、充電アダプター、充電スタンド
安全	ドリルビット交換時は手袋を着用してください
メンテナンス	乾いた布で拭き、化学薬品を避けてください
主な機能	穴あけ、ねじ締め、トルク調整、可変速度

よくある質問 - PCD01B Tacklife

Tacklife PCD01B コードレススクリュードライバーのバッテリーを充電する方法は？

充電器を充電クレードルに差し込みます。接続されると緑色のランプが点灯します。バッテリーをクレードルに挿入します。正しく接続されて充電中の場合、2つのランプが点灯します。バッテリーが完全に充電されると、緑色のランプのみが点灯します。最適な充電状態に達するまでに4～5回の充電サイクルが必要です。

チャックにドリルビットを取り付ける方法は？

リングを回してチャックの爪を開きます。ドリルビットが中央に来るように挿入します。リングを反対方向に回して爪を締めます。ドリルビットを引っ張ってしっかり固定されていることを確認します。取り外すには、爪を完全に開いてドリルビットを引き抜きます。

締め付けトルクを調整する方法は？

トルク調整カラーを希望の設定に回します。最も低い設定から始め、ネジが動く前にクラッチがカチッと鳴る場合は設定を上げます。希望の深さになるまで繰り返します。残りのネジにはその設定を使用します。

回転方向を逆にする方法は？

トリガーの上にある前進/後進レバーを使用します。前進回転の場合はレバーを左に押します。逆回転の場合は右に押します。

回転速度を変更する方法は？

バッテリーの上にある速度セレクターを使用します。スイッチを後ろにスライドさせると1速（低速、高トルク）、前にスライドさせると2速（高速、低トルク）になります。

穴あけ中にドリルビットが詰まった場合の対処法は？

トリガーを離してすぐに工具を停止します。ワークからドリルビットを抜き、詰まりの原因を特定します。無理に力を加えたり、横方向の圧力をかけないでください。ドリルに作業を任せてください。

Tacklife PCD01B コードレススクリュードライバーのメンテナンス方法は？

使用後は毎回、乾いた布でスクリュードライバーを拭いてください。刺激性の化学薬品は使用しないでください。乾燥した清潔な場所に保管してください。ドリルビットを扱う際は、切り傷を防ぐために手袋を着用してください。

バッテリーの充電にはどのくらい時間がかかりますか？

充電時間は指定されていませんが、充電器の緑色ランプが点灯するとバッテリーは完全に充電されます。最初の充電は時間がかかる場合があります。最適な性能に達するまでに4～5サイクル必要です。

バッテリーは取り外し可能ですか？

はい、バッテリーは取り外し可能です。取り付けるには、バッテリーをベースにカチッと音がするまでスライドさせます。取り外すには、バッテリーの側面を押し、ドリルから引き抜きます。

LEDライトの使い方は？

LEDライトはトリガーを押すと自動的に点灯し、作業エリアを照らします。トリガーを離すと消灯します。

使用説明書 PCD01B Tacklife

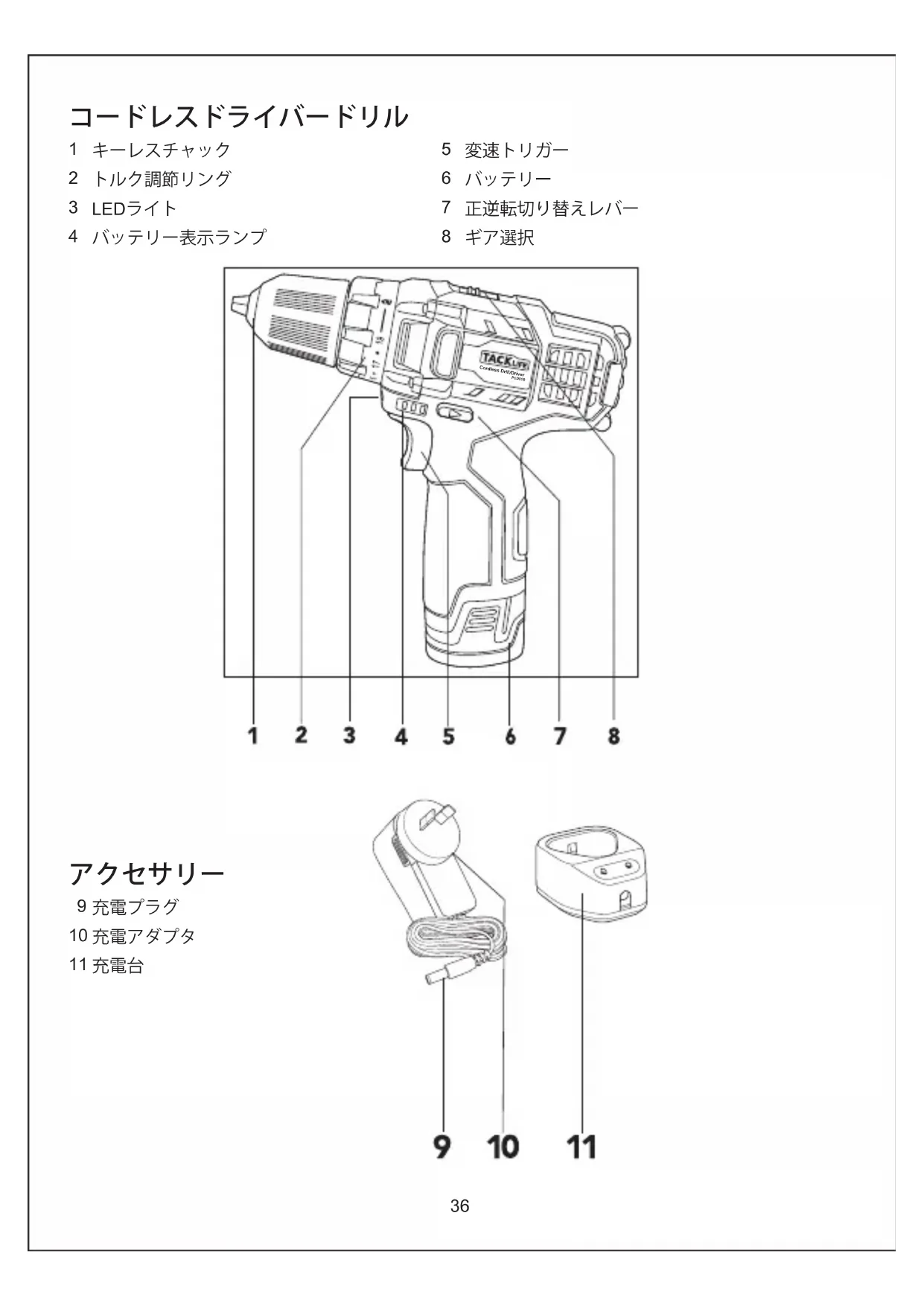

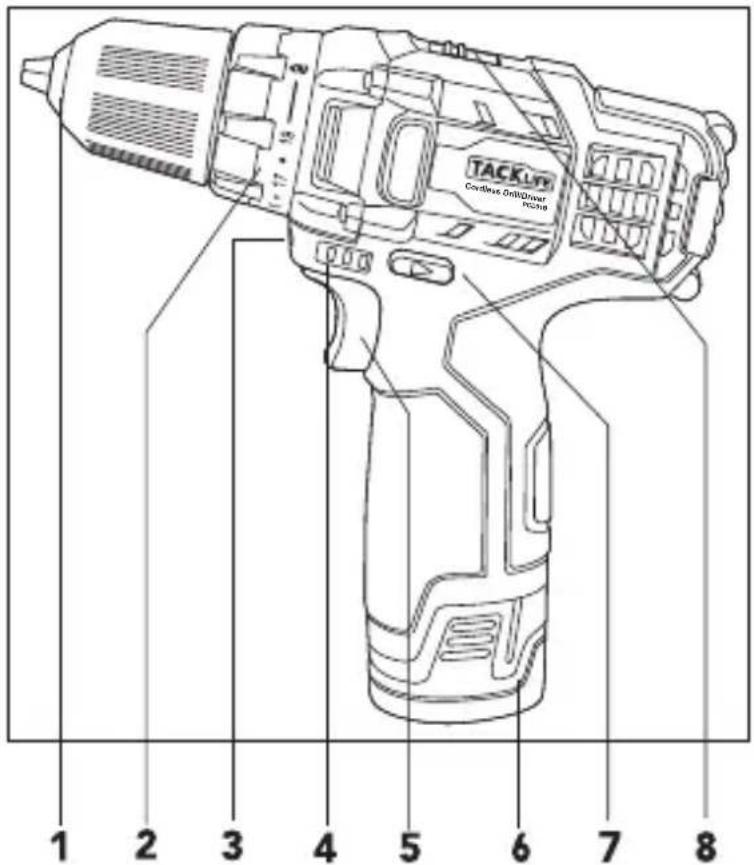

CORDLESS DRILL DRIVER

1 キーレスチャック 5 変速トリガー
2 トルク調節リング 6 バッテリー
3 LEDライト 7 正逆転切り替えレバー
4 バッテリー表示ランプ 8 ギア選択

TACKU® Cordless DrillDriver PCCNB 1 2 3 4 5 6 7 8

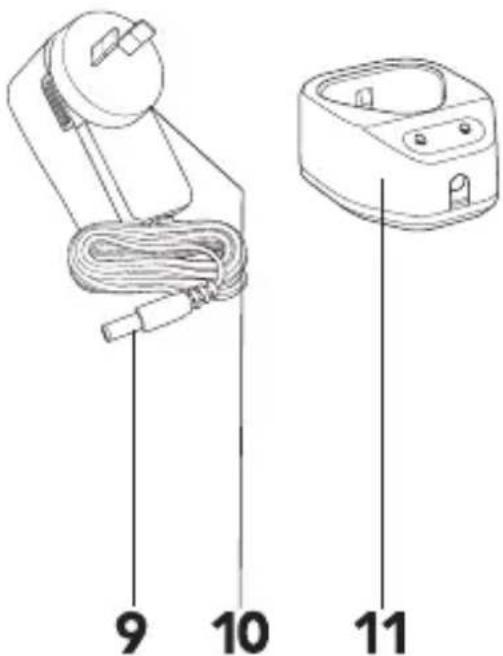

アクセサリー

9 充電プラグ
10 充電アダプタ
11 充電台

9 10 11

1. 電池

充電方法

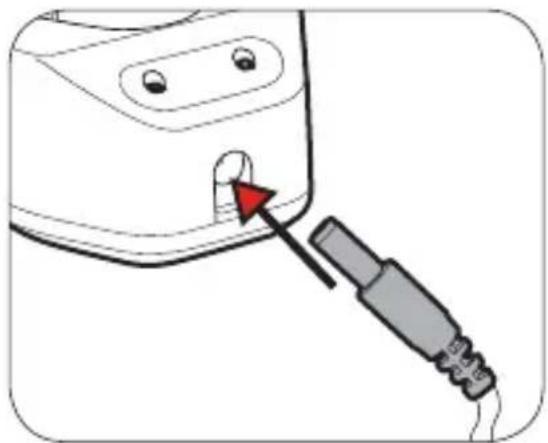

1. 充電プラグを充電台に差し込み、連続する際に緑表示ランプが点灯します。

1. 充電が完了すると、緑表示ランプが点灯します。

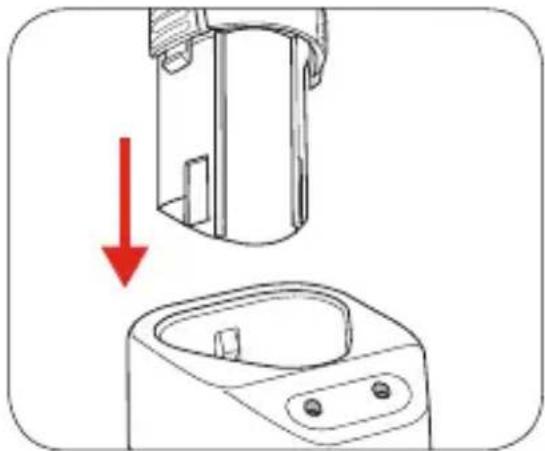

2. バッテリーを充電台に入れて、正しく連続して充電したら、二つの表示ランプが点灯します。

注意: 最適な充電時間と稼働時間に達する前に、4-5回のサイクルが必要であります。

取り付けと取り外し方

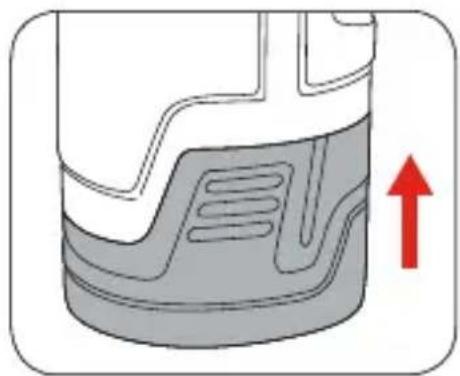

正しい位置に入って「カチッ」を感じるまで、電池をドリルベースにスライドさせます。

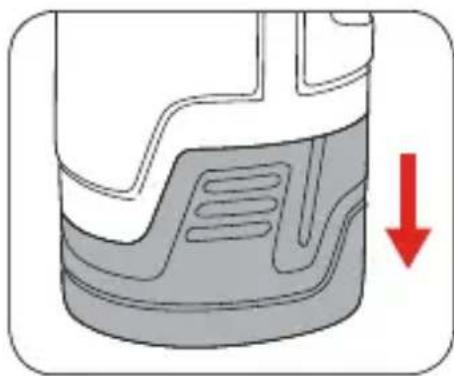

バッテリーの側面を握って、ドリルから取り外します。

注意: 手袋をはめないでドリルビットや他のアクセサリーに触らないでください。これらは鋭くて、使用した後で熱くなるから、けが事故が発生する恐れがあります。

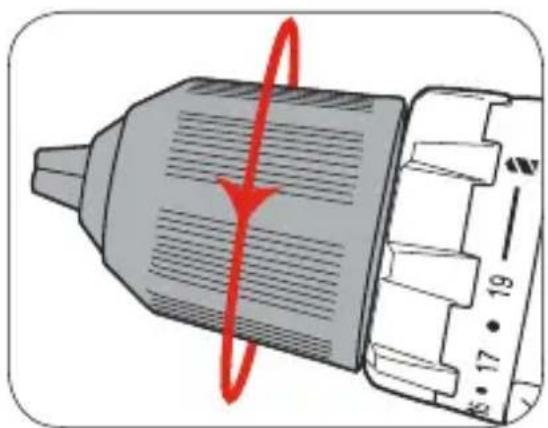

1. チャックジョーを開けます。

1. ビットを挿し、ジョーの中心に合わせることを確認します。

1. ビットを引っ張ってしっかり挿入したことをチェックします。

1. チャックジョーを完全に開けて、ビットを取り外します。

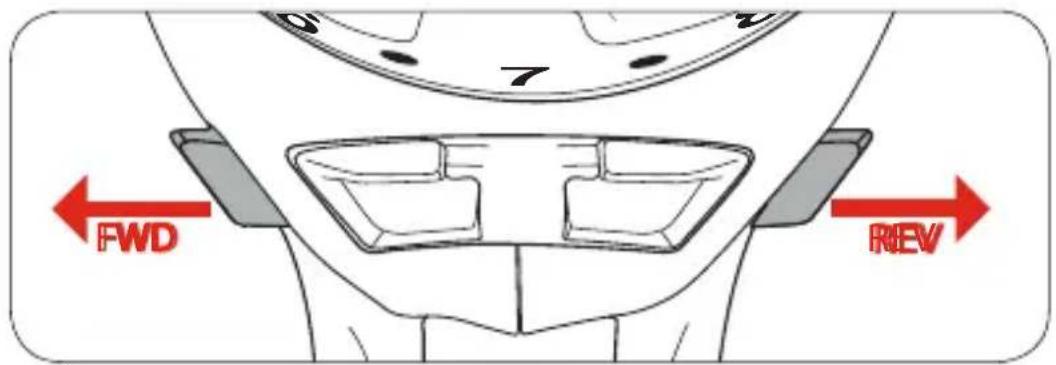

1. 正転には、正逆転切り替えレバーを左に強く押します。逆回転には、正逆転切り替えレバーを右に押してください。

FWD REV

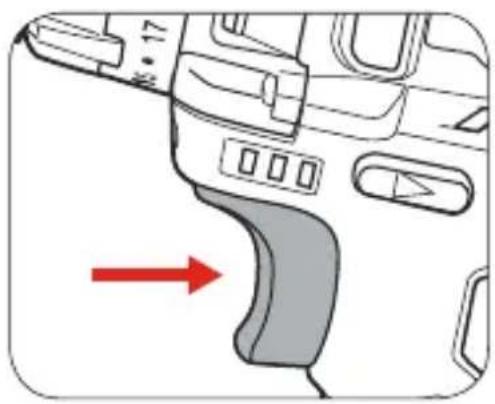

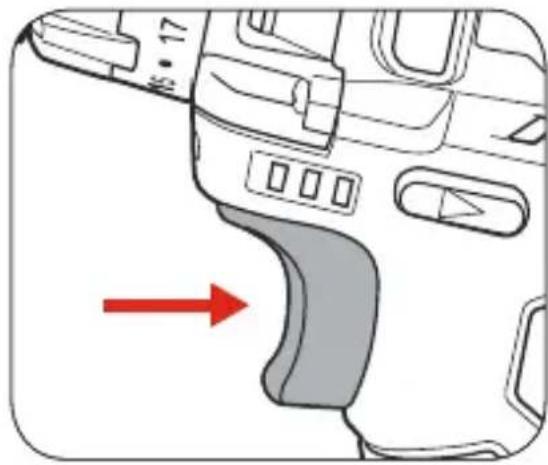

変速トリガー

1. 変速トリガーを押して穴あけを行います。

トルクリングを必要な設定に回します。 下記の「補助ヒント」で必要なトルク 設定をご参照ください。

速度切り替えレバーでドリルのスピードを制御します。第1ギアはより多くのトルクで低速に穴を開けられます。第2ギアは少ないトルクで高い速度が必要する場合に適します。

1. 後向きにスイッチをスライドして、第1ギアを選びます。

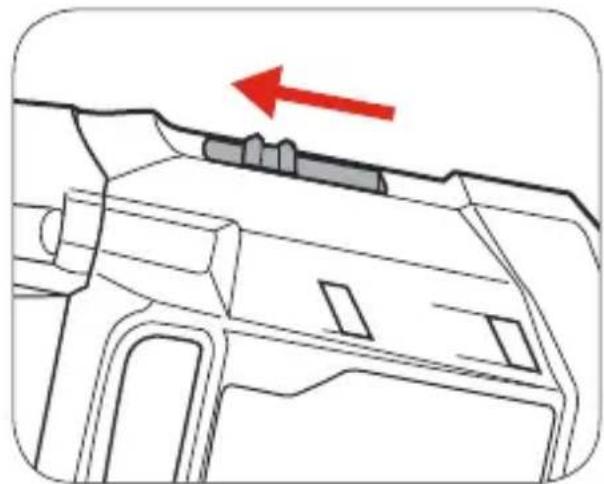

1. 前向きにスイッチをスライドして、第2ギアを選びます。

穴を開ける前に、簡単な点検を行ってください。

1. 変速トリガーを押して放して、トリガーがロックされないことを確認します。

2 正逆転切り替えレバーが正しく設定されたかどうか確認します。

RWD REV

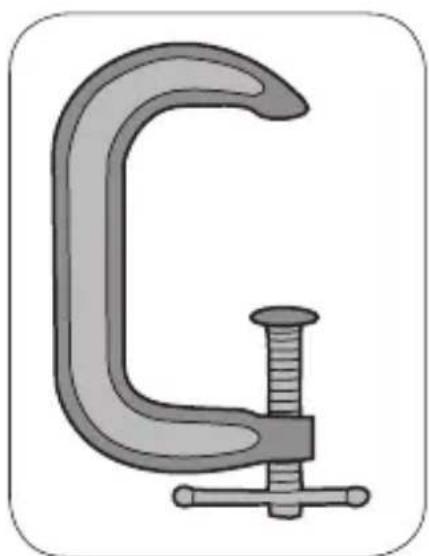

3 穴あけ作業中、穴を開けたい材料を万力又はクランプに固定します。

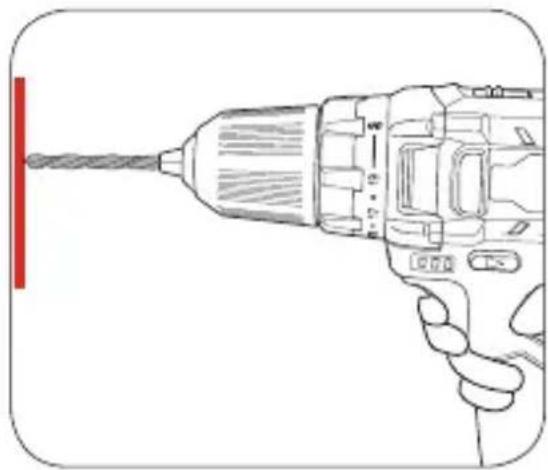

1. しっかりドリルを握って、穴を開けたいところにビットを置きます。

1. 変速トリガーを押して、ドリルを始動します。

1. ドリルビットをワークピースに移動させます。

注意: 無理にドリルを押しないでください。また、側力を加えて穴を引き伸ばさないでください。ドリルを任して作業を行います。

5. 補助ヒント

予め設定された深さまで穴をあけるートルク設定

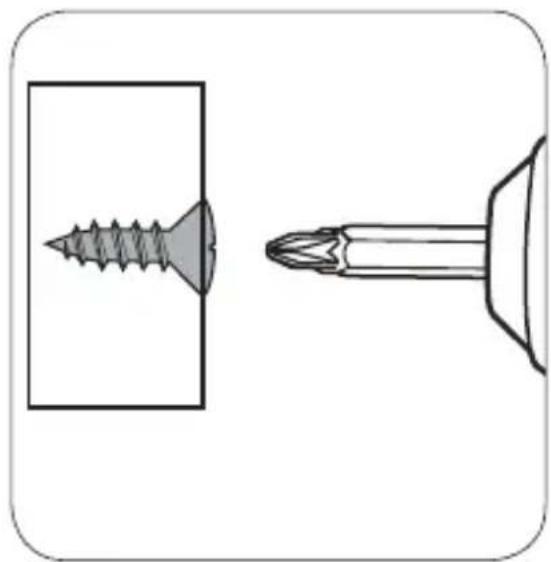

トルク設定で穴を開ける深さを変更できます。ネジは作業面とぴったり平らになるために、以下のステップに従って必要なトルクを設定します。

1. トルクリングを最低トルクに設定し、一番目のネジを締めます。

2. ネジが表面と平らになる前に、クラッチはラチェットし「カチッ」の音が出れば、トルクリングをさらに回して、締め付けを続けます。

1. 正しい設定とネジ深さに達するまで繰り返します。残ったネジにもこのように設定します。

硬くてすべすべした表面の場合に、中心パンチで穴を開けたい位置をマークします。このやり方によって、穴あけ際に、ビットは中心からずれることを防げます。しかし、変速機能で中心パンチ無の状況で穴あけ作業を行えます。穴あけを始めるまで、低速で作業を進んでください。

金属に穴を開ける場合に、ビットに軽油を塗布することによって、熱すぎるを避けられます。オイルはビットの使用寿命を延長し、その上、穴あけ力を強化させます。

ビットがワークピースに詰まって、又はドリルが塞がれて動作できない場合に、すぐにドリルを停止します。それから、ビットをワークピースから取り外して、そして、動作しない原因を調べます。
