PCD01B - Schrauber Tacklife - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schrauber
Marke	Tacklife
Modell	PCD01B
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku mit Ladegerät inklusive
Bohrfutter	Schnellspannbohrfutter
Gänge	2 mechanische Gänge (Wahlschalter)
Drehmoment	Einstellbar durch Drehmomentring (mehrere Positionen)
Variable Drehzahl	Ja, durch Druck auf den Auslöser
Vor-/Rücklauf	Ja, Hebel mit drei Positionen
Beleuchtung	Integrierte LED
Akku-Anzeige	Ja, zwei Anzeigen am Ladegerät
Gewicht (geschätzt)	Ca. 1,5 kg
Mitgeliefertes Zubehör	Jack-Ladegerät, Ladeadapter, Ladeständer
Sicherheit	Beim Wechseln von Bohrern Handschuhe tragen
Wartung	Mit einem trockenen Tuch reinigen, chemische Produkte vermeiden
Hauptfunktionen	Bohren, Schrauben, einstellbares Drehmoment, variable Drehzahl

Häufig gestellte Fragen - PCD01B Tacklife

Wie lade ich den Akku des Tacklife PCD01B Akku-Schraubers?

Schließen Sie das Ladegerät an die Ladestation an. Die grüne Anzeige leuchtet auf, wenn es angeschlossen ist. Setzen Sie den Akku in die Ladestation ein. Beide Anzeigen leuchten auf, wenn er richtig eingesteckt ist und lädt. Die grüne Anzeige leuchtet nur, wenn der Akku vollständig geladen ist. Es dauert 4 bis 5 Ladezyklen, bis die optimale Ladung erreicht ist.

Wie setze ich einen Bohrer in das Bohrfutter ein?

Öffnen Sie die Backen des Bohrfutters durch Drehen des Rings. Setzen Sie den Bohrer ein und achten Sie darauf, dass er zentriert ist. Ziehen Sie die Backen fest, indem Sie den Ring in die andere Richtung drehen. Ziehen Sie am Bohrer, um zu prüfen, ob er fest sitzt. Zum Entfernen öffnen Sie die Backen vollständig und nehmen den Bohrer heraus.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomentring auf die gewünschte Einstellung. Beginnen Sie mit der niedrigsten Einstellung und erhöhen Sie sie, wenn die Kupplung klickt, bevor sich die Schraube bewegt. Wiederholen Sie dies, bis die gewünschte Tiefe erreicht ist. Verwenden Sie diese Einstellung für die restlichen Schrauben.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Vor-/Rücklaufhebel oberhalb des Auslösers. Für Vorwärtsrotation schieben Sie den Hebel nach links. Für Rückwärtsrotation schieben Sie ihn nach rechts.

Wie ändere ich die Drehzahl?

Verwenden Sie den Gangwahlschalter oberhalb des Akkus. Schieben Sie den Schalter nach hinten für den ersten Gang (langsam, hohes Drehmoment) und nach vorne für den zweiten Gang (schnell, niedrigeres Drehmoment).

Was tun, wenn der Bohrer beim Bohren blockiert?

Stoppen Sie das Werkzeug sofort, indem Sie den Auslöser loslassen. Entfernen Sie den Bohrer aus dem Werkstück und ermitteln Sie die Ursache der Blockierung. Drücken Sie nicht und üben Sie keinen seitlichen Druck aus. Lassen Sie die Bohrmaschine die Arbeit machen.

Wie warte ich den Tacklife PCD01B?

Reinigen Sie den Schrauber nach jedem Gebrauch mit einem trockenen Tuch. Verwenden Sie keine aggressiven Chemikalien. Lagern Sie ihn an einem trockenen und sauberen Ort. Tragen Sie bei Bohrern Handschuhe, um Schnitte zu vermeiden.

Wie lange dauert das Laden des Akkus?

Die Ladezeit ist nicht angegeben, aber der Akku ist vollständig geladen, wenn die grüne Anzeige am Ladegerät leuchtet. Der erste Ladevorgang kann länger dauern; es sind 4 bis 5 Zyklen erforderlich, um die optimale Leistung zu erreichen.

Ist der Akku abnehmbar?

Ja, der Akku ist abnehmbar. Zum Einsetzen schieben Sie ihn in die Basis, bis er einrastet. Zum Entfernen drücken Sie die Seiten des Akkus und ziehen Sie ihn aus der Bohrmaschine.

Wie verwende ich das LED-Licht?

Das LED-Licht leuchtet automatisch auf, wenn Sie den Auslöser drücken. Es beleuchtet den Arbeitsbereich. Es erlischt, wenn Sie den Auslöser loslassen.

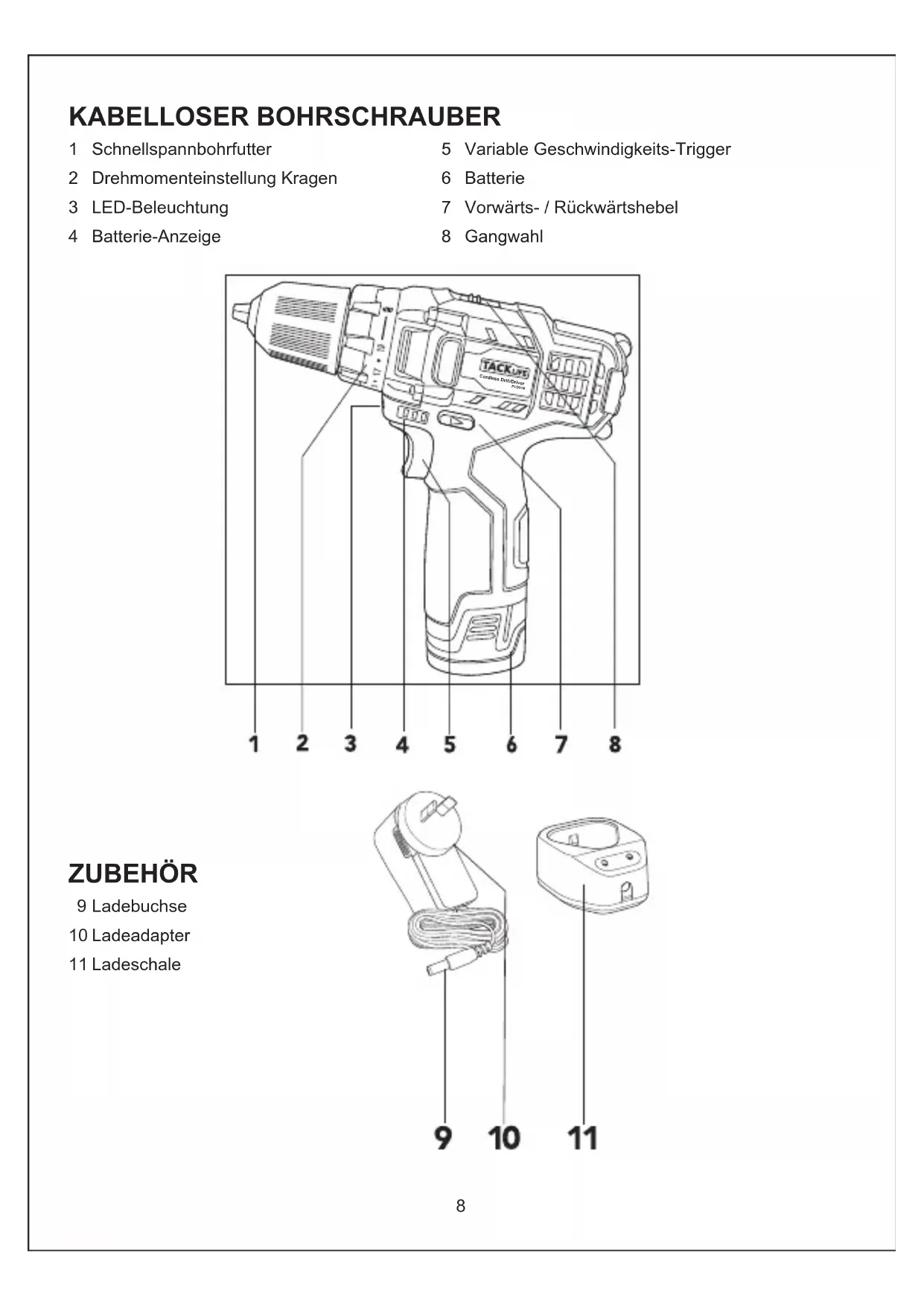

BEDIENUNGSANLEITUNG PCD01B Tacklife

1 Schnellspannbohrfutter
5 Variable Geschwindigkeits-Trigger
2 Drehmomenteinstellung Kragen
6 Batterie
3 LED-Beleuchtung
7 Vorwärts- / Rückwärtshebel
4 Batterie-Anzeige
8 Gangwahl

TACKLIFE Cordbase DrillDriver 1 2 3 4 5 6 7 8

ZUBEHÖR

9 Ladebuchse

10 Ladeadapter

11 Ladeschale

9 10 11

1. BATTERIE

Aufladen

1. Ladebuchse in die Ladeschale stecken. Das grüne Licht leuchtet bei angeschlossener Verbindung.

1. Das grüne Licht leuchtet nur, wenn die Batterie voll aufgeladen ist.

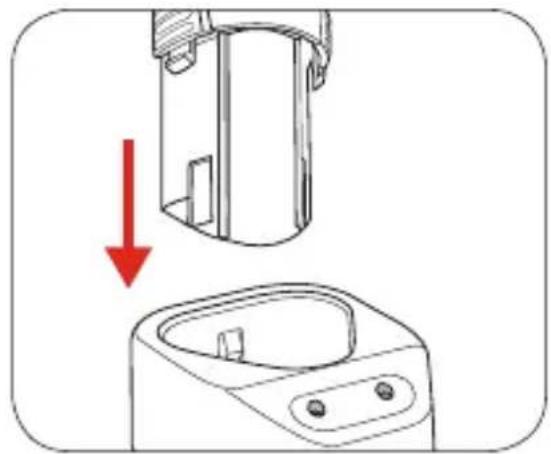

2. Setzen Sie den Akku in die Ladeschale ein. Beide Lichter leuchten, wenn sie richtig verbunden und aufgeladensind.

Hinweis: Es dauert 4-5 Ladezyklen, bevor die Batterie optimale Ladung und Laufzeit erreicht.

Installieren und Entfernen

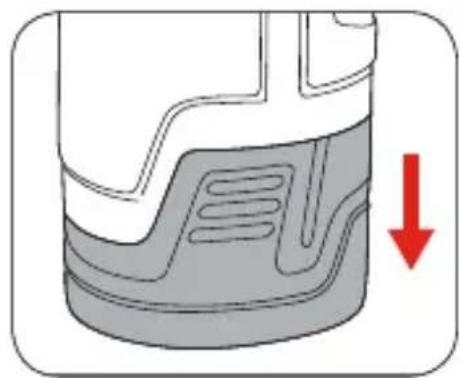

Schieben Sie den Akku in den Bohrer, bis er einrastet.

Squeeze die Seiten der Batterie und ziehen weg von Bohrer.

2. Schnellspannfutter Bohrer Installation

Achtung: Tragen Sie keine Bohrer oder anderes Zubehör ohne Handschuhe, da sie scharf sind und nach Gebrauch heiß werden können, was möglicherweise Verletzungen verursacht.

1. Die Spannbacken öffnen.

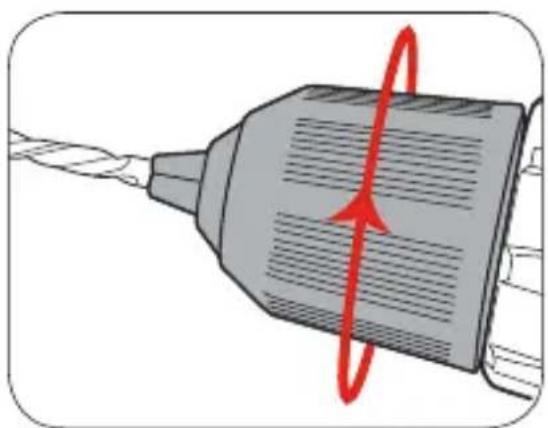

1. Spannbacken festziehen.

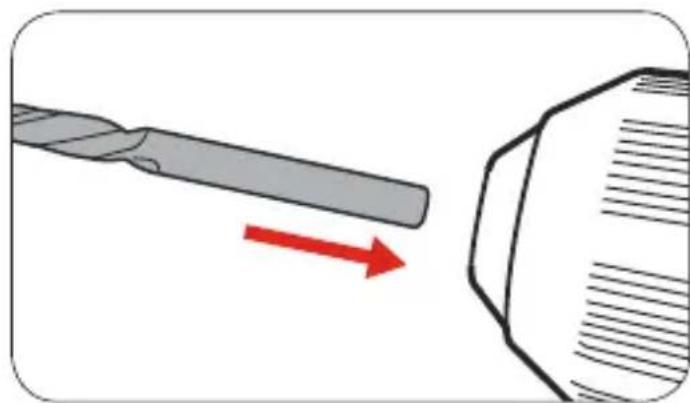

1. Setzen Sie den Bohrer ein und achten Sie darauf, dass er in den Backen zentriert ist.

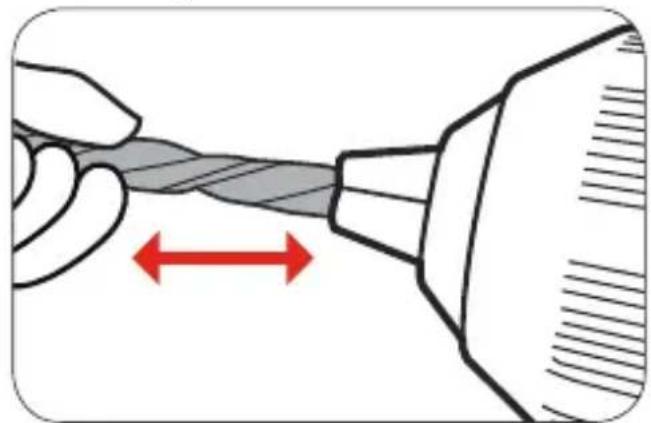

1. Ziehen Sie auf die Spitze, um sicherzustellen, dass es fest gesichert ist.

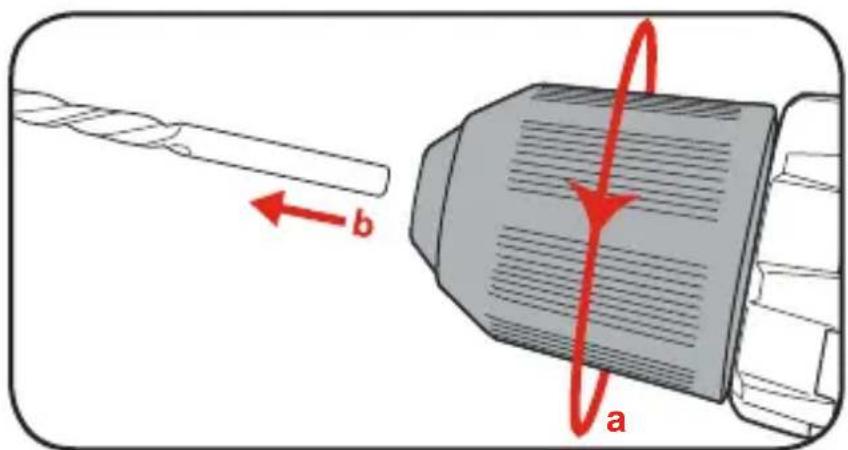

1. Öffnen Sie die Spannbacken vollständig und ziehen Sie den Bohrer heraus.

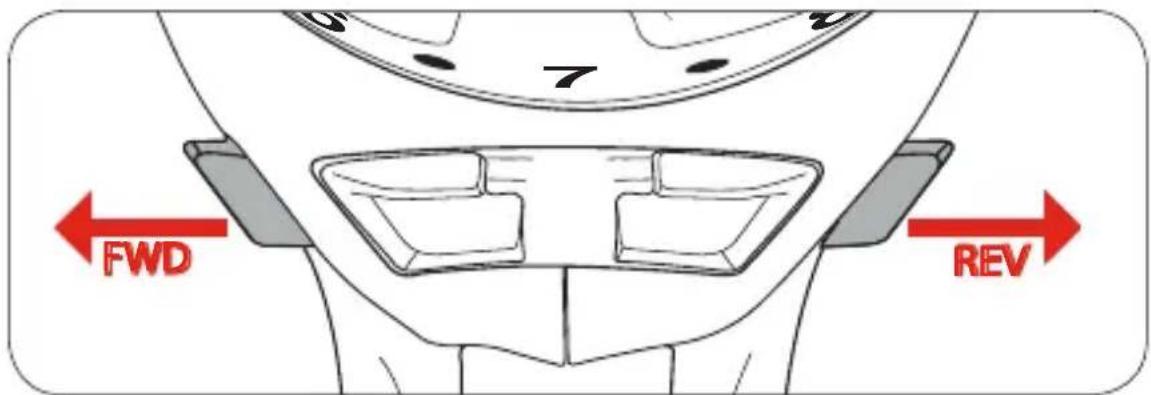

Vorwärts / Rückwärts-Hebel

1. Für Vorwärtsdrehung drücken Sie den fwd / rev-Hebel hart links. Für Rückwärtsdrehung drücken Sie den Drehknopf nach rechts.

FWD REV

Variable Geschwindigkeitsauslöser

1. Zum Bohren drücken Sie den Auslöser für die variable Geschwindigkeit.

2. Um den Bohrvorgang zu stoppen, lösen Sie den Auslöser.

Drehmoment Einstellung

Drehmomentring auf die gewünschte Einstellung drehen. Beziehen Sie sich auf hilfreiche Tipps zur Bestimmung der gewünschten Einstellung.

Geschwindigkeitskontrolle

Der Gangwähler steuert die Bohrgeschwindigkeit. Erster Gang ermöglicht langsameres Bohren mit mehr Drehmoment, Während der zweite Gang geeignet ist, wenn weniger Drehmoment, aber höhere Geschwindigkeit erforderlich ist.

1. Schieben Sie den Schalter nach hinten, um den ersten Gang auszuwählen.

Bevor Sie mit dem Bohren beginnen, führen Sie einige einfache Prüfungen durch.

1. Drücken Sie und lassen Sie den variablen Geschwindigkeitsauslöser los, um sicherzustellen, dass er nicht eingesperrt ist.

2 Überprüfen Sie den Vorwärts- / Rückwärts-Hebel auf die gewünschte Einstellung.

RWD REV

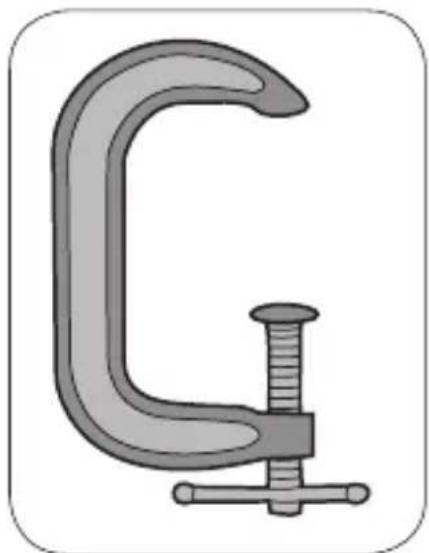

3 Sichern Sie das zu bohrende Material in einem Schraubstock oder einer Klemme, um es beim Bohren zu stoppen.

1. Halten Sie den Bohrer fest und legen Sie das Bit an die Stelle, die gebohrt werden soll.

1. Drücken Sie den variablen Geschwindigkeitsauslöser, um den Bohrer zu starten.

starten.

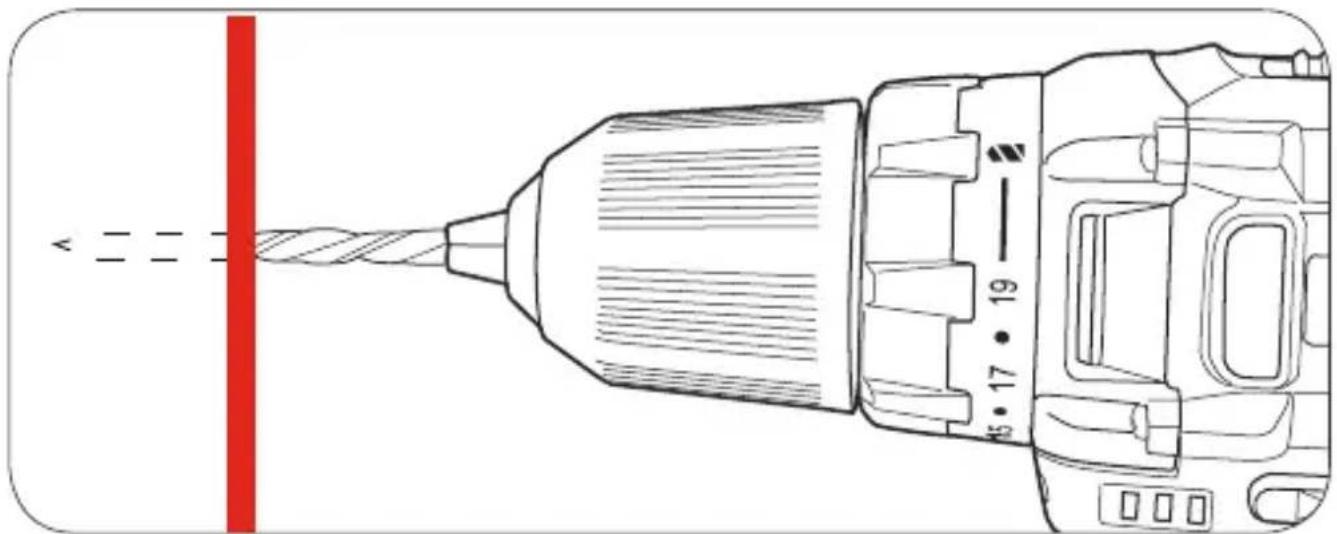

1. Bewegen Sie den Bohrer in das Werkstück.

Hinweis: Lassen Sle den Bohrer nicht mit Gewalt betätigen oder den Seitendruck auftragen, um das Loch zu verlängern.

5. HILFREICHE TIPPS

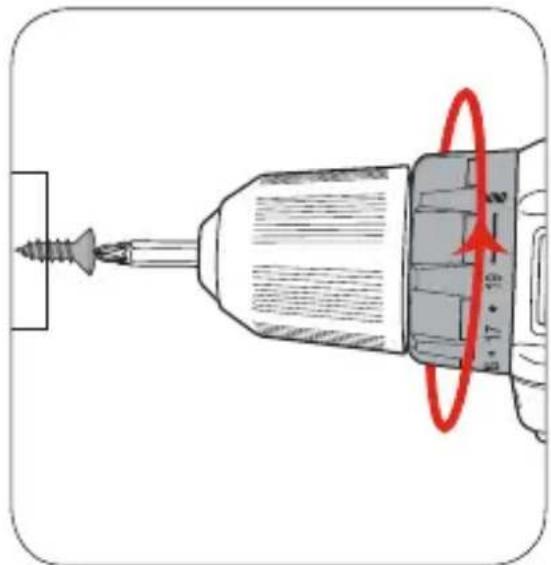

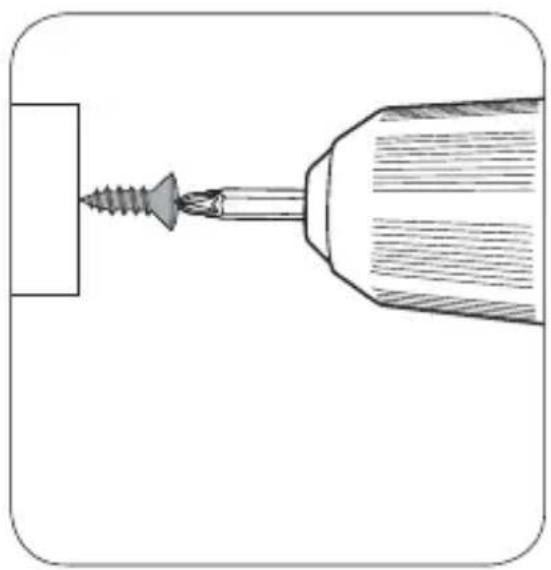

Bohren auf eine vorgegebene Tiefe - Drehmomenteinstellungen

Die Drehmomenteinstellungen können die Tiefe ändern, in die Sie bohren oder in eine Oberfläche fahren können. Zur Bestimmung der Drehmomenteinstellung, die für den Antrieb erforderlich ist Schraube sofort auf die Arbeitsfläche bündig, folgen Sie den folgenden Schritten.

1. Stellen Sie den Drehmomentring auf die niedrigste Einstellung und ziehen Sie ihn fest und die erste Schraube.

1. Wiederholen, bis Sie die richtige Einstellung / Schraube erreicht haben. Verwenden Sie diese Einstellung für die restlichen Schrauben.

2. Wenn die Kupplungssperre und ein Klickgeräusch vor der Schraube macht, spülen Sie die Krageneinstellung und ziehen Sie weiter fest.

Wiederholen, bis Sie die richtige Einstellung / Schraube erreicht haben. Verwenden Sie diese Einstellung für die restlichen Schrauben.

Beim Bohren von harten, glatten Oberflächen, verwenden Sie einen Mittelstempel, um die gewünschte Lochposition zu markieren. Diese Maßnahme verhindert, dass der Bohrer von der Mitte abrutscht, wenn Sie das Loch beginnen. Die variable Geschwindigkeitsfunktion ermöglicht es Ihnen, Löcher ohne Mittelstanzen zu starten. Um dies zu erreichen, betätigen Sie den Bohrer mit einer niedrigen Geschwindigkeit, bis Sie das Loch beginnen.

Beim Bohren von Metallen, verwenden Sie leichtes Öl auf dem Bohrer, um es vor Überhitzung zu halten. Das Öl verlängert die Lebensdauer und erhöht die Bohrung.
