MANUALE UTENTE 86745 UNOLD

Istruzioni per l'uso Modello 86745

Dati tecnici 44

Significato dei symboli 44

Per la nostra sicurezza. 44

Montage 49

Ubicazione ideale 49

Messa in funzione e lavoro 50

Pulizia e cura. 51

Normedie garanzia. 52

Smaltimento / Tutela dell'ambiente 52

Service 17

Misure: Diametro circa 50~cm , altezza 68~cm

Cavo di

alimentazione: Circa 180 cm

Peso: Circa 13,7 kg

Classe di

isolamento: IP 24

Lastra in vetro: Resistente al calore, diametro circa 50 cm

Dotazioni: Tecnologia a infrarossi, elementi riscaldatori a infrarossi in carbonio, illuminazione attivabile separamente, tre sensori a infrarossi per accensione/ spegnimento automatico all'avicinamento/distanza 60 cm

Accessor: Istruzioni per l'uso

Con riserva di modifiche ed errorsi relativi a caratteristiche delle dotazioni, tecnica, colore e design

SIGNIFICATO DEI SIMBOLI

Questo significato segnala possibili pericoli in grado di provocare lesioni a persone o danni all'apparecchio.

Questo symbolo indica un possibile pericolodi ustioni. In presenza di questo symbolo agire sempre con la massima cautela.

Questo symbolo indica che I'apparecchio non deve mai essere coperto con oggetti.

PER LA VOSTRA SICUREZZA

Avverenze di sicurezza generali

1. Si raccomanda di leggere e conservare le presenti istruzioni.
2. L'apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone che presentano ridotte capacità fisiche, sensoriali o mentali o che difettano della necessaria espertienza e/o conoscenze solo se adeguatamente sorvegliati o

addestrati sull'uso in sicurezza dell'apparecchio e se a conoscenza dei rischi correlati. L'apparecchio non è un giocattolo. La pulizia e la manutenzione dell'apparecchio possono essere effettuate da bambini soltanto molto sorvegianza.

1. L'apparecchio deve essere tenuto fuori alla portata dei bambini di età inferiore a 3 anni oppure questi devono

essere sorvegliati costamente.

1. I bambini di età compresa tra 3 e 8 anni dovrebbero accendere e spegnere l'apparecchio sostanto quando questo si trovava nella posizione di lavoro normalmente prevista, se sono sorvegliati o se sono stati astruiti in relazione all'uso sicuro e hanno compreso i pericoli risultanti. I bambini di età compresa tra 3 e 8 anni non dovrebbero collegare, manovrare, pulire o sottoporre a manutenzione l'apparecchio.
2. CAUTELA - Parti di quello prodotto possono essere molto calde e causare usti oni! In presenza di bambini e persona a rischio usare la massima cautela.
3. I bambini devono essere sorvegliati per accertarsi che non giochino con l'apparecchio.
4. Conservare l'apparecchio fuori alla portata dei bambini.
5. Collegare l'apparecchio soltanto a corrente alternata con la tensione indicata sulla targhetto.
6. Questo apparecchio non deve essere comandato tramite un temporizzatore esterno o unsystema di telecomando.
7. Non immershere mai l'apparecchio o il cavo di alimentazione in acqua o altri

liquidi - sussiste pericolo di morte!

1. Non après mai la scocca dell'apparecchio, sussiste il pericolo di scosse elettriche!
2. L'apparecchio è progettato esclusivamente per l'uso domestico o per impieghi similari, ad es.

in aree cucina di negoizi, uffici o altri luoghi di lavoro,
per l'uso da parte degli ospiti di hotel, motel o altre strutture ricettive,
in pensioni private o case di vacanza.

1. Controllare regolarmente l'apparecchio, la spina e il cavo di alimentazione per vedere che non presentino traccce di usura o danni. Qu但她 il cavo di collegamento o altri componenti siano danneggiati inviare l'apparecchio o il cavo di alimentazione alla nostra assistenza clienti per la verifica e/o la riparazione. Riparazioni non idonee possono infatti causare notevoli pericoli per l'utente e comportano il decadere della garanzia.

2. Se il cavo di allacciamento di quello apparecchio è danneggiato, per prevenir eventuali pericoli, deve essere sostituito dal produttore, dal servizio assistenza o da un techniciano analogamente qualificato.

3. Per evitare danni, non usare l'apparecchio con accessori di altri marchi o produttori.

4. Dopo l'utilizzo, nonché prima della pulizia, staccare la spina alla presa elettrica. Non lasciare mai l'apparecchio incustodito quando la spina è inserita.
5. Non rispondiamo dei danni causati da usi errati, interruzioni di corrente, gelate da cattivo isolamento termico o potenza di riscaldamento erroneamente scelta rispetto alle dimensioni del relativo ambiente.

Avverenze di sicurezza per l'installazione e l'esercizio dell'apparecchio

1. L'apparecchio è idoneo per l'uso soltanto in ambienti asciutti e ben ventilati.
2. Non far funzionare l'apparecchio in garage, legnaie o ambienti analoghi.
3. Installare l'apparecchio sostanto su pavimenti piani, resistenti al calore.
4. L'apparecchio deve essere installato a una distance minima di 1,50 m delle pareti.
5. Fare attenuatione che il cavodi alimentazione sia posato in modo da escludere che si possa inciamparvi sopra.
6. Non avvolgere mai il cavodi alimentazione attorno all'apparecchio, in modo da evitare danni al cavo.
7. Staccare la spina di rete alla presa elettrica after

rando sempre la spina, mai il cavo di alimentazione, al fine di evitare danni al cavo.
25. Fare attenzione che la presa elettrica usata sia facilemente accessibile, in modo che in caso di pericolò la spina possa essere staccata velocemente.
26. Prestare attenzione a non incastrare il cavo di alimentazione o a non tirarlo sugli spigoli, al fine di evitare di danneggiarlo.
27. Se possibile, non usare prolunghe. Se ciò è inevitabile, si raccomanda di srotolare completamente la prolunga e di osservare i limiti prestazionali del relativo cavo.
28. Durante e dopo l'utilizzo l'apparecchio è molto caldo. Assicurarsi che il cavo di alimentazione non possa toccare le parti dell'apparecchio calde.
29. Non posizionare l'apparecchio direttamente除去auna presa elettrica.
30. Per ragioni di sicurezza l'apparecchio non deve essere usato nei pressi di lavandini, vasche da bagno o raccordi dell'acqua.
31. Non toccare mai l'apparecchio a mani bagnate o umide - Pericolo di morte da scosse elettriche!
32. Per ragioni di sicurezza l'apparecchio non deve essere utilizzato per i seguenti scopi:

Per sgelare i vetri di veicoli gelati/riscaldare gli abitacoli di veicoli
Nell' allevamento di animaB o in zootecnia
Uso industriale

1. Mantenere una distanza di sicurezza sufficiente (almeno 1,50 metro) da altri oggetti come mobili, tende ecc. e fare in modo che l'aria possa entrare e uscire indisturbata.
2. Non utilizzato l'apparecchio per asciugare biancheria - Pericolo di incendi.
3. L'apparecchio non è adatto quale riscaldamento per saune.
4. Non uscire di casa quando l'apparecchio è acceso. Non lasciar mai funzionare l'apparecchio incustodito.
5. L'aria calda fuoriuscente cui po causare lesioni. Per

tantotenere l'apparecchio ades. fuori dallaportata dei bambini.

Non introdurre alcun oggetto nelle aperture dell'apparecchio, sussiste il pericolo di scosse elettriche.

1. Non utilizzato sostenze facilemente infiammabili o ad es. spray nelle vicinanze dell'apparecchio - Pericolo di incendi!
2. Quando l'apparecchio non viene utilizzato conservarlo solo in interni asciutti.
3. Fare attenzione che nell'ambiente non si sua accumulata polvere e pulirlo regolarmente.
4. Non far funzionare l'apparecchio in ambienti molto polverosi - Pericolo di esplosioni da polveri!
5. Non sedersi sul dispositivo.

L'apparecchio è molto caldo durante e dopo l'utilizzo - Pericolo di uszioni!

Non usare timer o altri sistemi di attivazione e disattivazione esterni per far funzionare l'apprecchio. In questo caso la protezione dai surriscaldamenti interna cui po soffatti essere resettata, con seguente pericolo di incendi.

Non copire mai l'apparecchio durante il funzionamento, per evitare surriscaldamenti dello stesso con seguente pericolo di incendi.

Non far funzionare nei pressi di lavandini, vasche da bagno o altri contentitori pieni d'acqua.

Il produttore declina qualunque responsabilità in caso di montaggio errato, utilizzi errati o non idonei o qualora le riparazioni siano eseguite da terzi non autorizzati.

MONTAGE

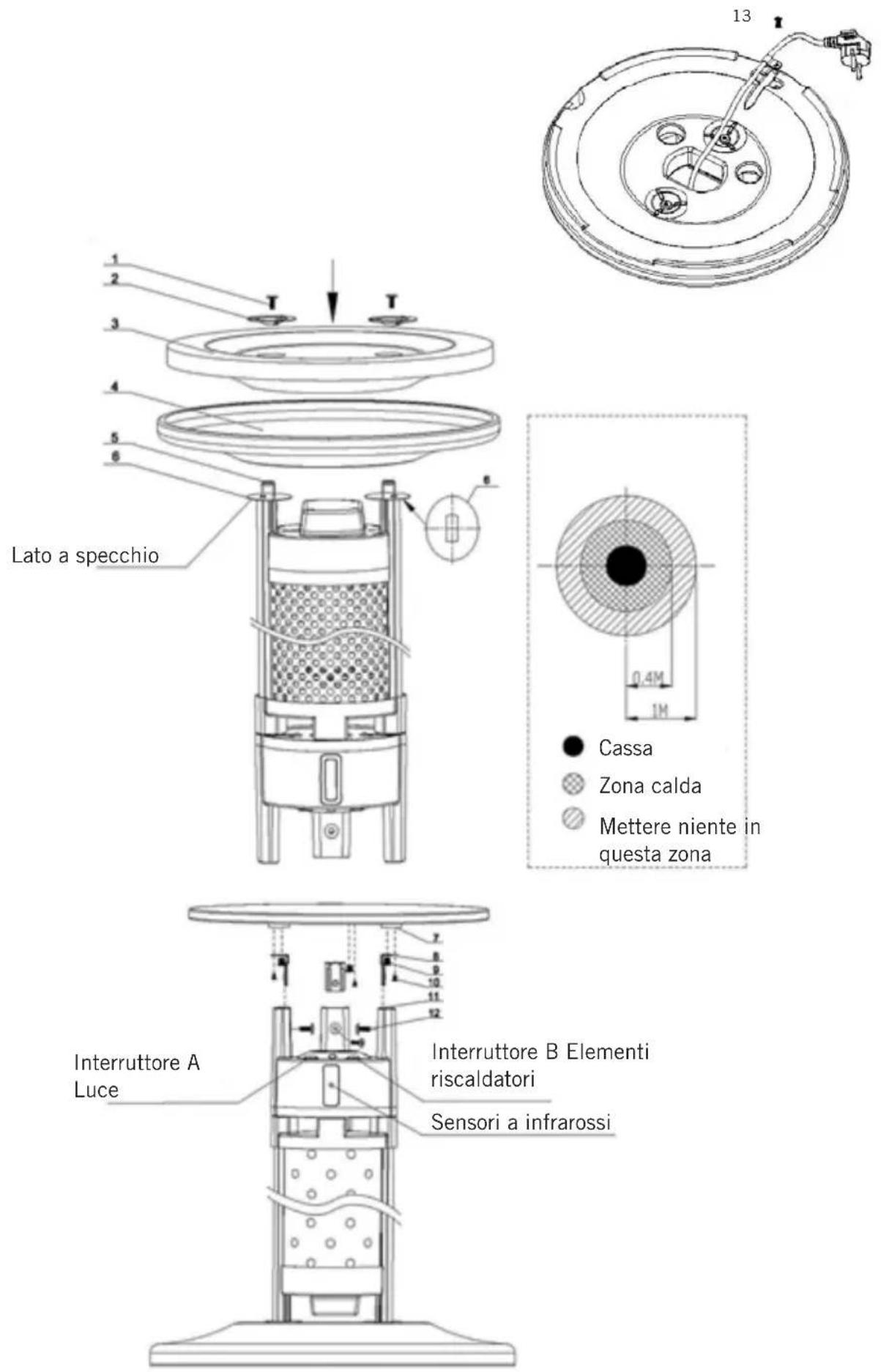

Elenco dei componenti

N° 1 Viti M 6 x 20

N° 2 Rondelle (2 pezzi)

N° 3 Base (1 pezzo)

N^ 4 Coperchio della base (1 pezzo)

N°5 Sostegnii

N° 6 Diaframmi (2 pezzi, lato a specchio verso il basso)

N^ 7 Supporto cerniera

N^ 8 Cerniere

N°9VitiM8x6

N° 10 Viti M 4 x 6

Per l'installation sono necessari cacciavite a stella e brugole di diverse misure (vedere l'elenco dei componenti).

1. Rimuovere tutti i materiali da imballo e le eventuali protezioni da trasporto. Tenere i materiali da imballo fuori alla portata dei bambini.
2. Controllare che tutti i componenti menzionati siano presenti ed integri.
3. Per prima cosacapovolgere la scopca di modo che l'estremità inferiore sia rivolta verso l'alto.
4. Inserire i due diaframmi (6) sui sostegni. Prestare attenzione che, per ragioni ottiche, il lato leggermente a specchio sua rivolto versuso il basso.
5. Far passare il cavo di alimentazione attraverso la base. Stare attenti che la spina per la presa elettrica deve sporgere dal lato inferiore della base. L'estremità del cavo di alimentazione su cui è montata la presa di allacciamento deve essere infilata nelle

colonne montanti. Fissare il cavo con la clip del cavo (13).

1. Posizione cautamente la base (3) nel coperchio della base (4) e mettere entrambi sui sostegni (5).
2. Quindi installare le rondelle (2) e fissare tutte le parti alla scopca con le viti M 6 x 20.
3. Capovolgere nuovamente la scocca di modo che sua rivolta nella direzione giusta.
4. Dopo di che applicare le tre cerniere (8) sulla lastra in vetro: Fissare le cerniere sui supporti color alluminio della lastra in vetro mediate le viti M 8 x 6 e M 4 x 6.
5. A quello punto è possibile insere la lastra in vetro usingo grande cautela nei tre supporti della lastra in vetro (11).
6. Fissare la lastra in vetro sugli apposti supporti con le viti M 6 x 16.

UBICAZIONE IDEALE

1. Mantenere una distance di sicurezza sufficiente (almeno 1,50 m) da altri oggetti come pareti, mobili, tende, cespugli, siepi ecc.
2. L'apparecchio può essere nella funzione soltanto in verticale.
3. Fare in modo che l'aria possa entrare e uscire alla ostaconi - I'elemento riscal

datore dell'apparecchio non delve essere coperto in alcun caso!
4. Installare l'apparecchio sostanto su sottofondi solidi e piani. Non appoggiarlo su superfici morbide (divano, fatto), in quanto cui si rilaltarsi.

1. Prestareancheattenzioneanonposizionare l'apparecchio su tappeti e moquette a pelo lungo o in ambienti polverosi.
2. Per ragioni di sicurezza l'apparecchio non deve essere usato nei pressi di lavandini, vasche da bagno, stagni o raccordi dell'acqua.

3. Non posizionare l'apparecchio direttamente除去 a una presa elettrica e fare attenzione che la presa elettrica usata sia sempre disponente accessibile.

4. Controllare che il cavo di alimentazione sia posato in modo che nessuno possa inciam- parvi sopra.

5. Il cavo di alimentazione non deve toccare alcuna parte della custodia in quanto potrebbe fondere.

Si tengapresente che I'apparecchio.
puo divinire molto caldo - Pericolo di ustioni! In particolare tenere fuori
dalla portata dei bambini e animali.

MESSA IN FUNZIONE E COMANDO

1. Osservare tutte le avventenze delle disposizioni di sicurezza.
2. Verificare di aver scelto una posizione sicura.
3. Inserire la spina in una presa elettrica (220 - 240V ,50Hz)
4. L'apparecchio è dotato di due interruptori.
5. Interruttore A per l'illuminazione (è attivata soltanto l'illuminazione, l'apparecchio non riscalda)
6. Interruttore B per la modalità riscaldamento.
7. Nella posizione „-“ dell'interruttore l'elemento riscaldatore grande riscalda, non vi è alcuna disattivazione automatica.

Nella posizione „=“ dell'erruttore l'attivazione e la disattivazione automatica sono attive. All'accensione l'elemento riscaldatore piccolo è immediatamente attivo, i sensori IR lampeggiano. Quando i sensori registrano un movimento entro il loro campodi misura, i sensori IR si illuminano in maniera continua e l'elemento riscaldatore grande inizia a riscaldare. L'elemento riscaldatore piccolo si disattiva. Quando i sensori

non registrano più alcun movimento, dopo quello secondo l'elemento riscaldatore si disattiva, nelle l'elemento riscaldatore piccolo è attivato automaticamente e i sensori IR lampeggiano nuovamente.

1. Nota bene: La sensibilità percettiva dei sensori IR è differente a seconda del tipo di oggetto, del suo colore ecc. Se nell'ambiente è presente ad es. del materiale riflettente (specchi, acciaio inox ecc.) la distance di perzezione può essere augmentare grandamente.
2. Regolare l'apparecchio in base alle proprie esigenze, prestando tuttavia sempre attenzione a non avvincarsi troppo all'elemento riscaldatore, in quanto può divertare molto caldo.
3. Quando l'apparecchio non serve più portare tutti gli interruttori sullo „0“ e staccare la spina alla presa elettrica.

Si tengapresente che I'apparecchio.
puo divenire molto caldo - Pericolo di
ustioni! Tenere I'apparecchio in particolare fuori alla portata dei bambini
e animali.

PULIZIA E CURA

Spagnere l'apparecchio. Per spagnere l'apparecchio portare tutti gli interruptori sulla posizione „0“ e staccare la spina. Lasciar raffreddare completamente l'apparecchio.

1. In linea di principio non bisogna usare prodotti abrasivi, lana d'acciaio, oggetti metallici, disinfettanti o detergenti caldi.
2. Eventually pulire la lastra in vetro con un panno umido.
3. E' possibile rimuovere la polvere dall'apparecchio passando cautamente un aspirapolvere sulla griglia di uscita dell'aria.
4. Conservare il ravolo riscaldatore in un luogo asciutto e sicuro al riparo da polvere, urti, calore e umidità.
5. Per proteggere l'apparecchio da influssi ambientali come polvere, pioggia, ecc. è possibile acquistare, direttamente da nei otramite il rivenditore specializzato, un pratico involucro protettivo. L'involucro protettivo ha il codice articolo 867405.

Nota bene: Quando l'apparecchio è acceso l'involucro non deve essere applicato sullo stesso - pericolo di incendi!

Spagnere l'apparecchio (entrambi gli interruptori sullo „0“) e lasciarlo raffreddare completeness. Applicare l'involucro protettivo sull'apparecchio soltanto dopo aver fatto ciò.

NORMEDIE GARANZIA

I nostri prodotti sono garantiti per 24 mesi, 12 mesi in caso di uso professionale, alla data di acquisito per i guasti manifestati durante un utilizzo conforme alle disposizioni e attribuibili in modo dimostrabile a difetti di fabbricazione. Nel periodo di garanzia porremo rimedio ai difetti materiali e di produzione secondo la nostra valutazione, procedendo alla riparazione o alla sostituzione dell'apparecchio.

Le nostre prestazioni di garanzia valgono esclusivamente per gli apparecchi venduti in Germania e Austria. In tutti gli altri casi rivolgersi all'importatore. Gli apparecchi per i quali si richiede la riparazione di guasti ci devono essere inviati con spedizione affancata e debitamente imballati, unitamente a una copia del documento di acquisto redatto a macchina dal quale risultati la data di vendita, nonché la descrizione del guasto. In caso di garanzia al cliente verranno rimborsati iosti di spedizione sostenuti in Germania e Austria. Sono escludi alla garanzia i guasti dovuti all'usura, all'uso inappropriato o al mancato rispetto delle regole di manutenzione. Il diritto di garanzia decade qualora siano state effettuate riparazioni o interventi da parte di terzi. Eventuali diritti del consumatore finale verso il venditore o negotiante non vengono limitati alla presente garanzia.

SMALTIMENTO / TUTELA DELL'AMBIENTE

I nostri apparecchi vengono prodotti rispetto un elevato standard qualitativo per una lunga durata di utilizzo. Una corretta manutenzione e riparazioni adeguate a cura dal nostro servizio clienti sono prolongare la durata di utilizzo del prodotto. Se un apparecchio è difettoso e non più riparabile, per il suo smaltimento si presti attenzione ai punti che seguono.

Questo prodotto non deve essere smaltito unitamente ai comuni rifiuti domestici. Consegnare il prodotto a un centro di raccolta per il riciclaggio dei rifiuti elettrici o elettronici.

Con la raccolta differenziate dei rifiuti e dei prodotti riciclabili è possibile contribuire alla tutela delle risorse naturali e far smaltire il prodotto nel rispetto dell'ambiente e della salute.
