BEDIENUNGSANLEITUNG 86745 UNOLD

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf. Please read the following instructions and keep them on hand for later reference.

Impressum:

Bedienungsanleitung Modell 86745

Stand: März 2015 /nr

Copyright ©

Mannheimer StraBe 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0) 6205/94 18-12

E-Mail [e-mail]

Internet www.unold.de

UNOLD

UNOLD

Care + Style

UNOLD

Fan + Heat

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 86745

Technische Daten 8

Symbolerklarung. 8

Für Ihre Sicherheit. 8

Montage 13

Derideale Standort 14

In Betriebnehmen und bedienen 14

Reinigen und Pflegen. 15

Garantiebestimmungen 16

Entsorgung / Umweltschutz 16

Informationen fur den Fachhandel. 16

Service-Adressen 17

Technische gegevens 35

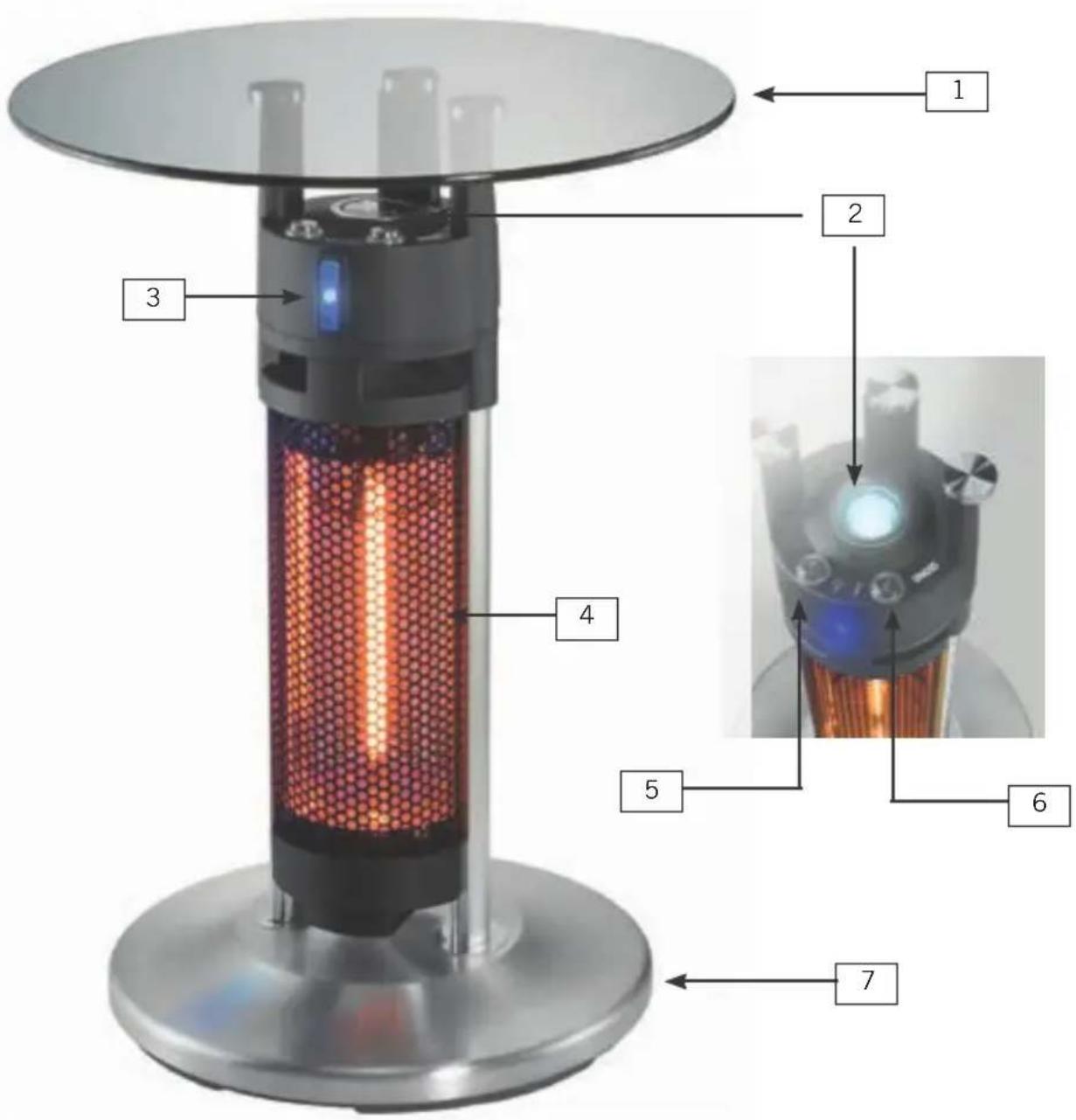

IHR NEUER BISTRO-HEIZTISCH

IHR NEUER BISTRO-HEIZTISCH

D Ab Seite 8

1 Glasplatte
2 Light
3 Inflarot-Sensoren (3 Stuck)
4 HelzELEMENTe/Gehäuse
5 EIN/AUS-Schalter Licht
6 EIN/AUS-Schalter Heizelemente
7 Socket

GB Page 18

BEDIENUNGSPANLEITUNG MODELL 86745

TECHNISCHE DATEN

Leistung: 1.200 Watt, 220-240 V\~, 50 Hz

Maße: ~ Ca. 50 cm Durchmesser, 68 cm Höhe

Zuleitung: Ca. 180 cm

Gewicht: Ca. 13,7 kg

Schutzklasse: IP 24

Glasplatte: Hitzebeständig, Durchmesser ca. 50 cm

Ausstattung: Infrarot-Technologie, Karbon-Infrarot-Heizelemente, Beleuchtung separat einschaltbar, drei Infrarot-Sensoren für automatische Umschaltung bei 60 cm Annaherung/Entfernung

Zubehor: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sichziehen konnen oder zu Schaden am Gerät führen.

Dieses Symbol weist Sie auf eine eventuelle Verbrennungsgefahr hin. Gehen Sie hier immer weiterethers achtsam vor.

Dieses Symbol weist daraufhin, dass das Gerät nicht mit Gegenständen abgedeckt werden harf.

FÜR IHRE SICHERHEIT

Allgemeine Sicherheitshinweise

1. *Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.
2. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Das Gerät ist kein Spielzeug. Das Säubern und die Wartung des Geräts dürfen von Kindern nur unter Aufsicht durchgeführt werden.

1. Kinder unter 3 Jahren sollen den Gerät fernbleiben oder durchgehend beaufsichtigt werden.

1. Kinder zwischen 3 und 8 Jahren sollen den das Gerät nur dann ein- und ausschalten, wenn es sich in seiner vorgesehenen normalen Bedingungsposition befindet, sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs unterwiesen worden und die daraus resultierenden Gefahren verstanden haben. Kinder zwischen 3 und 8 Jahren sollen den das Gerät weder anschließen noch bedieren, saubern oder warten.
2. VORSICHT - Teile desses Produkts konnen sehr heißt werden und Verbrennungen verursachen! Seien Sie bei Anwesenheit von Kindern und gefährdeten Personen besonderss vorsichtig.
3. Kinder sollen beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speien.
4. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.
5. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.
6. Dieses Gerätarf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betriebenen werden.

7. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein - es besteht Lebensgefahr!

8. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!

9. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungs-zwecke bestimmt, z. B.

Teekuchen in Geschäften, Büros oder sonstigen Arbeitsstätten,
zur Verwendung durch Gaste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,
in Privatpensionen oder Ferienhäusern.

1. Prufen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung des Anschlusskabels oder anderer Teile senden Sie das Gerät oder die Zuleitungitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäß Reparaturen konnen zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

2. Das Gerätarf nicht mit Zubehör anderer Hersteller oder Marken benutzt werden, um Schäden zu vermeiden.

3. Nach Gebrauch sowie vom dem Reinigen den Netzstecker aus der Steckdoseziehen. Das Gerät niemals

unbeaufsichtigt lessen, wenn der Netzstecker eingesteckt ist.

1. Wir übernehmen keine Haftung für Schäden, die durch falsche Bedienung, Stromausfall, Frostschäden durch schlechte Wärmeisolierung oder für die jeweilige Raumgroße falsch gewählte Heizleistung entstehen.

Sicherheitshinweise zum Aufstell- len und Betrieb des Gerätes

1. Das Gerät ist nur für trockene, gut beluftete Bereiche geeignet.
2. Betreiben Sie das Gerät nicht in Garagen, Holzschuppen oder ähnlichen Räumen.
3. Stellen Sie das Gerät nur auf einen ebenen, wärmebeständigen Untergrund.
4. Das Gerät muss mindestens 1,50 Meter von Wänden entfernt aufgestellt werden.
5. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.
6. Wickeln Sie die Zuleitung nie um das Gerät, um Schäden am Kabel zu vermeiden.
7. Ziehen Sie den Netzstecker immer am Stecker aus der Steckdose,ziehen Sie damit an der Zuleitung,um Schaden am Kabel zu vermeiden.
8. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der

Stecker bei Gefahr schnell herausgezogen werden kann.

1. Achten Sie darauf, die Zuleitung nicht einzuklemen oder über Ecken zuziehen, um Schaden an der Zuleitung zu vermeiden.
2. Verwenden Sie nach Mogglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabelitte vollständig ab und beachten Sie die Leistungsgrenzendes jeweiligen Kabels.
3. Das Gerät ist während und nach dem Betrieb sehr heißt, achten Sie dazu darauf auf, dass die Zuleitung nicht dieHEYen Geräteile berühren kann.
4. Stellen Sie das Gerät nicht direkt unter eine Steckdose.
5. Das Gerätarf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen oder Wasseranschlüssen verwendet werden.
6. Berühren Sie das Gerät niem mit nassen oder feuchten Handen - Lebensgefahr durch Stromschlag!
7. Das Gerätarf aus Sicherheitsgründen nicht für folgende Zwecke genutzt werden:

Zum Auftauen von einge
frorenen Fahrzeugscheiben
oder Heizen von Fahrzeug
Innenräumen
In der Tierhaltung bzw.-Tierzucht

Gewerbliche Nutzung

1. Halten Sie ausreichenden Sicherheitsabstand (mindestens 1,50 Meter) zu anderen Gegenständen wie Möbeln, Vorhängen usw. ein und sorgen Sie dazu, dass die Luft ungehindert ein- und ausströmen kann.
2. Verwenden Sie das Gerät nicht, um Wasche zu trocknen - Brandgefahr.
3. Das Gerät ist nicht als Heizung für Saunen geeignet.
4. Verlassen Sie nie das Haus, wenn das Gerät eingeschaltet ist. Lassen Sie das Gerät nicht unbeaufsichtigt laufen.
5. Durch die austretende, heiße Luft können Verletzungen entstehen. Halten Sie dazu z. B. Kinder unbedingt vom Gerät fern.
6. Stecken Sie keine Gegenstände in die Geräteöffnun

gen, es besteht die Gefahr eines Stromschlags.

1. Benutzen Sie keine leicht brennbaren Stoffe oder z. B. Sprays in der Nähe des Gerätes - Brandgefahr!
2. Bewahren Sie das Gerät, wenn es nicht genutzt wird, nur in geschlossenen, trockenen Innenräumen auf.
3. Achten Sie darauf, dass sich kein Staub im Gerät ansammelt und reinigen Sie es regelmäßig.
4. Betreiben Sie das Gerät nicht in straubreicher Umgebung - Gefahr einer Staub-explosion!
5. Das Gerätarf nur senkrecht in Betrieb genommen werden.
6. Niemals auf das Gerät setzen.

Das Gerät ist während und nach dem Betrieb sehr heißt - Verbrennungsgefahr!

Verwenden Sie keine Zeitschaltuhren oder andere externe Ein- und Ausschalsysteme, um das Gerät zu betreiben. Der interne Überhitzungsschutz kann so unbeabsichtigt zurückgesetzt werden, dadurch besteht Brandgefahr.

Decken Sie das Gerät während des Betriebs nie ab, um eine Überhitzung und dadurch entstehende Brandgefahr zu vermeiden.

Nicht in der Höhe von Waschbecken, Badewannen oder anderen mit Wasser gefüllten Behältnissen betreiben.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäß oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

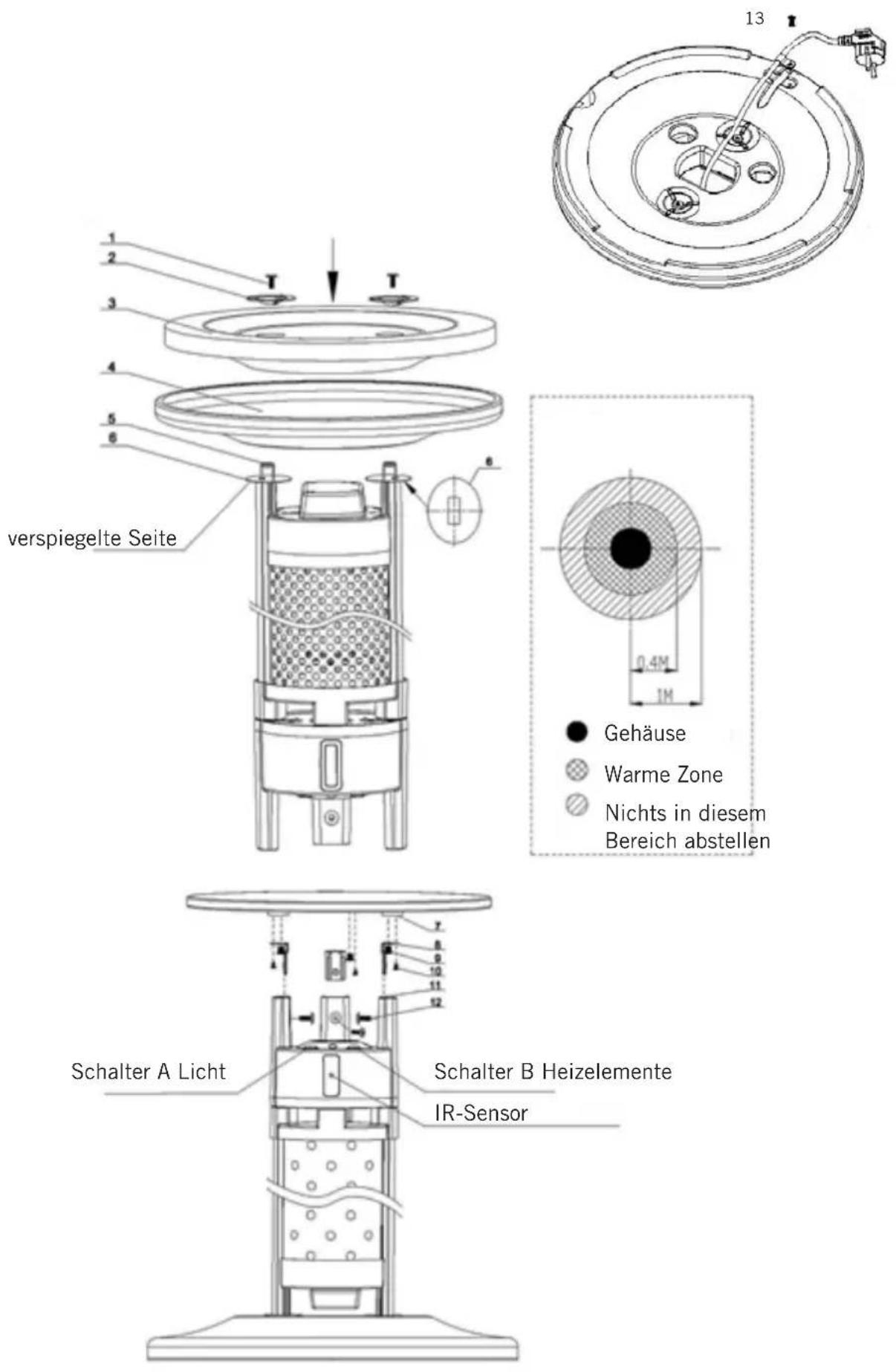

MONTAGE

Teile-Liste

Nr. 1 Schrauben M 6 x 20
Nr. 2 Unterlegscheiben (2 Stück)
Nr. 3 Sockel (1 Stück)
Nr. 4 Sockelabdeckung (1 Stück)
Nr. 5 Halterungen
Nr. 6 Blenden (2 Stück)
Nr. 7 Winkel-Halterung
Nr. 8 Winkel

Nr. 9 Schrauben M 8 x 6

Nr. 10 Schrauben M 4 x 6

Nr. 11 Glasplatten

Halterungen

Nr. 12 Schrauben M 6 x 16

Nr. 13 Kabel-Clip (incl.

Schrauben M 4 x 35)

Sie benötigen zum Aufbau einen Kreuzschlitz-Schraubendreher und den mitgelieferten Innensechskant-Schlüssel.

1. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen. Halten Sie Verpackungsmaterialien von Kindern fern.
2. Prufen Sie, ob alle aufgeführten Teile vorhanden und intakt sind.
3. Drehen Sie zunachst das Gehäuse so, dass das untere Ende oben ist.
4. Stecken Sie die beiden Blenden (6) auf die Halterungen. Achten Sie darauf, dass die Seite, die leicht spiegelt, aus optischen Gründen nach unter (zum Gerät) zeigt.

5. Führn Sie die Zuleitung durch den Sockel. Achten Sie darüber, dass der Stecker für die Steckdose an der Unterseite des Sockels Herausschauen muss. Das Ende der Zuleitung, an dem die Anschlussbuchse montiert ist, muss durch den Sockel gefädt werden. Befestigen Sie die Zuleitung mit dem Kabel-Clip (13).

6. Legen Sie den Sockel (3) vorsichtig in die Sockelabdeckung (4) und setzen Sie beides zusammen auf die Halterungen (5).

7. Legen Sie nun die Unterlegscheiben (2) auf und schrauben Sie alle Teile am Gehäuse mit den Schrauben M 6 x 20 fest.
8. Drehen Sie das Gehäuse wieder um, so dass es nun richtig herum steht.
9. Bringen Sie die drei Winkel (8) and der Glasplatte an: Schrauben Sie die Scharniere an den alumiumfarbigen Halterungen der Glasplatte mit den Schrauben M 8 x 6 und M 4 x 6 fest.
10. Nun konnen Sie die Glasplatte vorsichtig in die drei Glasplatten-Halterungen (11) stecken.
11. Schrauben Sie die Glasplatte an den Glasplatten-Halterungen mit den Schrauben M 6 x 16 fest.

DER IDEALE STANDORT

1. Halten Sie einen ausreichenden Sicherheitsabstand (mindestens 1,50 Meter) zu anderen Gegenständen Wänden, Möbeln, Vorhängen, Büchen, Gehölzen usw. ein.
2. Das Gerätarf nur senkrecht in Betrieb genommen werden.
3. Sorgen Sie damit, dass die Luft ungehindert ein- und ausströmen kann - das Heizelement des Gerätesarf auf keinen Fall verdeckt werden!
4. Stellen Sie das Gerät nur auf einen festen, ebenen Untergrund. Nicht auf weiche Flächen (Sofa, Bett) stellen, da das Gerät umkippen kann.

5. Achten Sie außer dem darauf, das Gerät nicht auf langflorigen Teppichen oder in staubreicher Umgebung aufzustellen.

6. Das Gerätarf aus Sicherheitsgründen nicht in der Nähe von Waschbecken, Badewannen, Teichen oder Wasseranschlüssen verwendet werden.

7. Stellen Sie das Gerät nicht direkt unter eine Steckdose, und acht den Sie darauf, dass die verwendete Steckdose jederzeit leicht zugänglich ist.
8. Prufen Sie, ob die Zuleitung so liegt, dass niemand darüber stolpern kann.
9. Die Zuleitungarfkeine Gehauseteile berühren, da das Kabel schmelzen konnte.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann - Verbrennungsgefahr! Halten Sie insbesondere Kinder und Tiere vom Gerät fern.

IN BETRIEB NEHMEN UND BEDIENEN

1. Beachten Sie alle Hinweise der Sicherheitsbestimmungen.
2. Stellen Sie sicher, dass Sie einen sicheren Standort gewählt haben.
3. Stecken Sie den Stecker in eine Steckdose (220-240 V\~, 50 Hz).
4. Das Gerät verfügt über zwei Schalter:

Schalter A für die Beleuchtung (nur die Beleuchtung wird aktiviert, das Gerät heizt nicht)
Schalter B für den Heizmodus: In der Schalterstellung „-, heizt das große Heizelement auf, es

gibt keine automatische Abschaltung.

In der Schalterstellung „=“ ist die automatische Umschaltung aktiv. Beim Einsatzen ist das keine Heizelement sofort aktiv, die IR-Sensoren blinken. Wenn die Sensoren innerhalb ihres Messbereichs eine Bewegung registrieren, leuchten die IR-Sensoren dauerhaft und das große Heizelement beginnt zu heizen. Das keine Heizelement schaltet sich ab. Wenn die Sensoren

keine Bewegung mehr registrierten, schaltet sich das Heizelement nach einigen Sekunden aus, während das keine Heizelement automatisch aktiviert wird und die IR-Sensoren wieder blinken.

5.itte beachten Sie:Die Wahrnehmungs-Empfindlichkeit der IRSensoren ist je nach Objektart, dessen Farbe usw. underschiedlich.Wenn sich z.B.spiegelndes Material in der Umgebung befindet (Spiegel, Edelstahl usw.), kann sich die WahrnehmungsEntfernung sehr vergroBern.

1. Stellen Sie das Gerät nach ihren Wünschen ein, achten Sie aber immer daraufuf, nie zu nah an das Heizelement zu gelangen, da die-ses sehr heiß wird.
2. Wenn Sie das Gerät nicht mehr benötigen, schalten Sie alle Schalter auf „0" undziehen Sie den Stecker aus der Steckdose.

Bitte beachten Sie, dass das Gerät sehr heißt werden kann - Verbrennungsgefahr! Halten Sie insbesondere Kinder und Tiere vom Gerät fern.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus.
Schalten Sie bisher für alle
Schalter auf Position „0" und
ziehen Sie den Netzstecker.
Lassen Sie das Gerät gut
abkühlen.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiBe Reinigungsmittel oder Desinfektionsmittel.
2. Reinigen Sie die Glasplatte ggf. mit einem feuchten Tuch.
3. Staub im Gerät konnen Sie entfernen, wenn Sie vorsichtig einen Staubsauger ans Luftauslassgitter halten.

4. Bewahren Sie den Heiztisch an einem trockenen und sicheren Ort auf, umihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

5. Um das Gerät vor Umwelterinflüssen wie Staub, Regen usw. zu schützen, können Sie eine praktische Schutzhülle direkt bei uns oder über ihren Fachhändler bestellen. Die Schutzhülle hat die Artikelnummer 867405.

Bitte beachten: Wenn das Gerät eingeschaltet ist, damit die Hülle nicht über das Gerät gelegt werden - Brandgefahr!

Schalten Sie das Gerät aus (beide Schalter auf „0“) und halten Sie das Gerät vollständig abkühlen. Legen Sie erst dann die Schutzhülle über das Gerät.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit behuben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sichitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sieitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freiemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entwickelte Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleib, unsachgemäß Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantiananspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden.

Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkauf oder Handler werden durch diese Garantie nicht eingeschrankt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer her ge stellen. Regeläßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlangern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sieitte:

Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen these Produkte an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten ab liefern. Durch das separate Sammeln und Recycleln von Abfallprodukten halten Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklart die UNOLD AG, dass sich der Heizer 86745 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektron magnetische Verträgelichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2013

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

These Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4
68766 Hockenheim

Kundendienst
Telefon [phone]
Telefax +49 (0) 6205/94 18-22
E-Mail [e-mail]
Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung konnen Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

ÖSTERREICH

Reparaturabwicklung, Ersatzteile: ESC Electronic Service Center GmbH Molitorgasse 15

A-1110 Wien

Telefon [phone]

Telefax +43 (0) 1/971 7059
