Space Station 49114500 - Telescopio TASCO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telescopio riflettore (Newton)
Marca	Tasco
Modello	Space Station 49114500
Diametro dell'obiettivo	114 mm (4,5 pollici)
Lunghezza focale	500 mm
Ingrandimenti con oculari forniti	H25mm: 20x, H10mm: 50x, SR4mm: 125x
Ingrandimento massimo con lente di Barlow 3x	375x
Oculari inclusi	H25mm (basso), H10mm (medio), SR4mm (alto)
Lente di Barlow	3x, inclusa
Cercatore	StarPointer a punto rosso (ingrandimento zero)
Accessori aggiuntivi	Filtro lunare, mappa lunare
Alimentazione del cercatore	Batteria (tipo CR2032, non inclusa)
Materiale del treppiede	Tubo d'acciaio con gambe telescopiche
Vassoio porta accessori	Incluso, si fissa tra le gambe
Garanzia	Garanzia a vita limitata per il primo proprietario (tranne componenti elettrici: 2 anni)
Utilizzo	Astronomico (principalmente) e osservazione terrestre (con limitazioni)
Manutenzione	Pulire le ottiche con un panno morbido; evitare di toccare le superfici; riporre in un luogo asciutto
Sicurezza	NON OSSERVARE MAI il Sole – rischio di lesioni oculari irreversibili
Pezzi di ricambio e riparabilità	Contattare il distributore locale o Tasco GmbH per le riparazioni

Domande frequenti - Space Station 49114500 TASCO

Come assemblare il telescopio Space Station 49114500?

Spiegare il treppiede, allentare i morsetti delle gambe, allungare le gambe all'altezza desiderata e serrare. Fissare il vassoio porta accessori. Montare il tubo del telescopio sulla montatura. Attaccare il cercatore StarPointer sul tubo. Inserire l'oculare (ad esempio il H25mm) direttamente nel portaoculari (nessun diagonale per questo modello riflettore).

Come accendere e allineare il StarPointer?

Ruotare la manopola della luminosità in senso orario fino al clic per accendere. Per allineare, centrare una stella luminosa nell'oculare principale, quindi utilizzare le rotelle di azimut e altitudine del StarPointer per sovrapporre il punto rosso sulla stella.

Quale oculare usare per iniziare?

Usare l'oculare H25mm (basso ingrandimento) per la maggior parte delle osservazioni. Offre un campo ampio e un'immagine più luminosa, ideale per trovare oggetti.

Come calcolare l'ingrandimento?

L'ingrandimento è uguale alla lunghezza focale del telescopio (500 mm) divisa per la lunghezza focale dell'oculare (in mm). Ad esempio: 500 mm / 25 mm = 20x. Con la lente di Barlow 3x, moltiplicare per 3.

Posso osservare il Sole con questo telescopio?

No, assolutamente no. L'osservazione del Sole con un telescopio può causare lesioni oculari irreversibili e permanenti. Utilizzare solo per osservare oggetti notturni.

Perché l'immagine è invertita?

I telescopi astronomici danno un'immagine invertita (alto-basso e sinistra-destra). Questo è normale per l'astronomia. Per l'osservazione terrestre, avresti bisogno di un oculare raddrizzatore, ma questo modello non lo include. Usalo principalmente per il cielo.

Come mantenere le ottiche?

Pulire le lenti e lo specchio con un soffietto per rimuovere la polvere, poi un panno ottico morbido. Evitare di toccare le superfici. Riporre il telescopio con i copriobiettivi.

Quali oggetti posso osservare con questo telescopio?

Puoi osservare la Luna (crateri), i pianeti luminosi (Giove, Saturno), ammassi stellari, nebulose luminose (come Orione) e persino la galassia di Andromeda in buone condizioni.

Come usare la lente di Barlow?

Inserire la lente di Barlow 3x nel portaoculari, poi inserire l'oculare nell'estremità aperta della Barlow. Stringere le viti di fissaggio. L'ingrandimento sarà triplicato.

Cosa fare se l'immagine è sfocata?

Ruotare la manopola di messa a fuoco fino a quando l'immagine diventa nitida. Assicurarsi che il telescopio abbia raggiunto la temperatura ambiente. Evitare superfici calde o finestre che creano turbolenze.

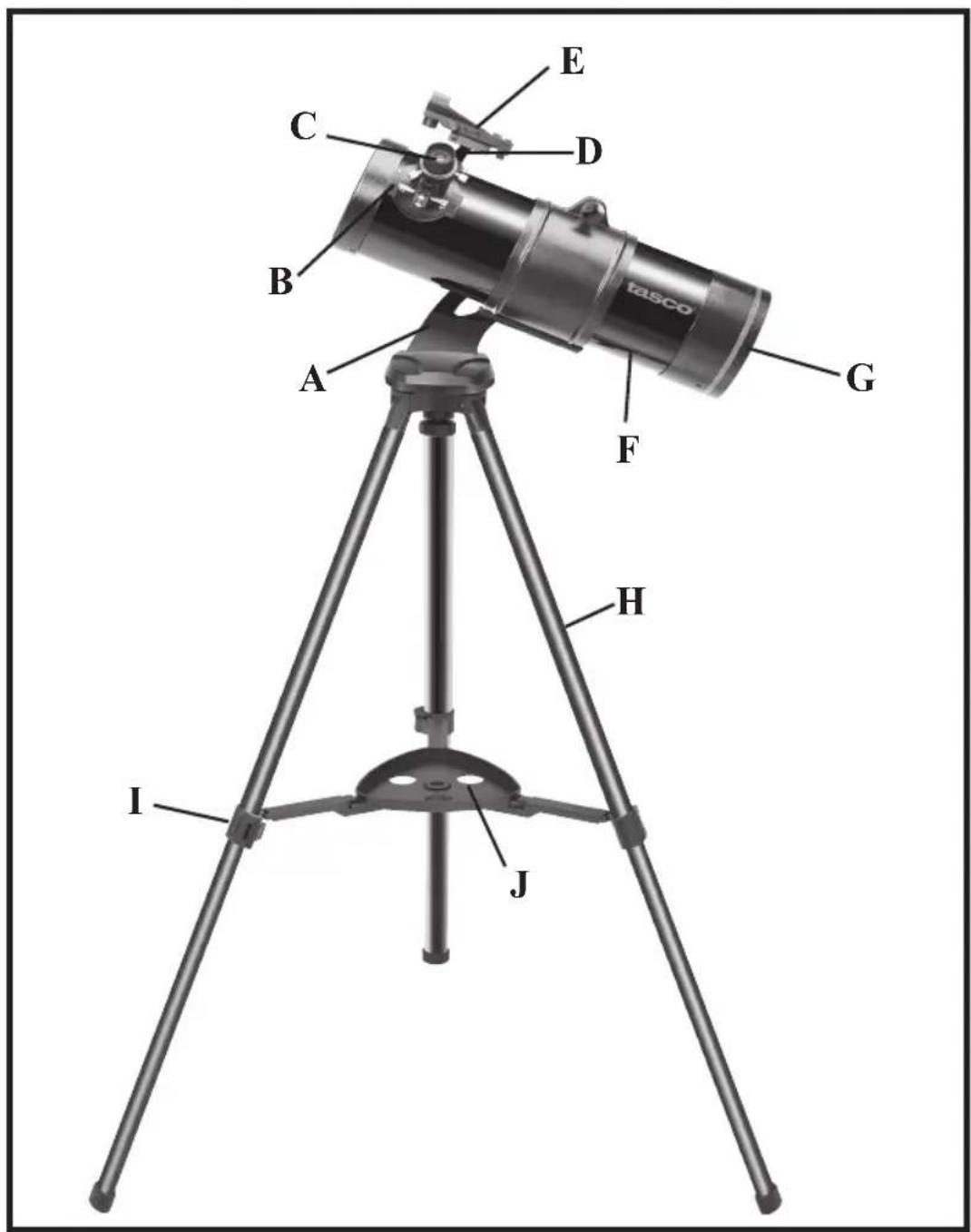

MANUALE UTENTE Space Station 49114500 TASCO

NOTA: il prodotto reale potrebbe averere miglioramenti non mostrati in quello schema.

A. Supporto a forcella

F. Corpo principale del telescopoio

B. Manopola di messa a fuoco

G. Specchio principale (interno)

C.Oculare

H. Gamba del treppiede

D. Staffa del cercatore

I. Morsetto per regolare le gambe del treppiede

E. Cercatore

J. Vassoio degli accessori

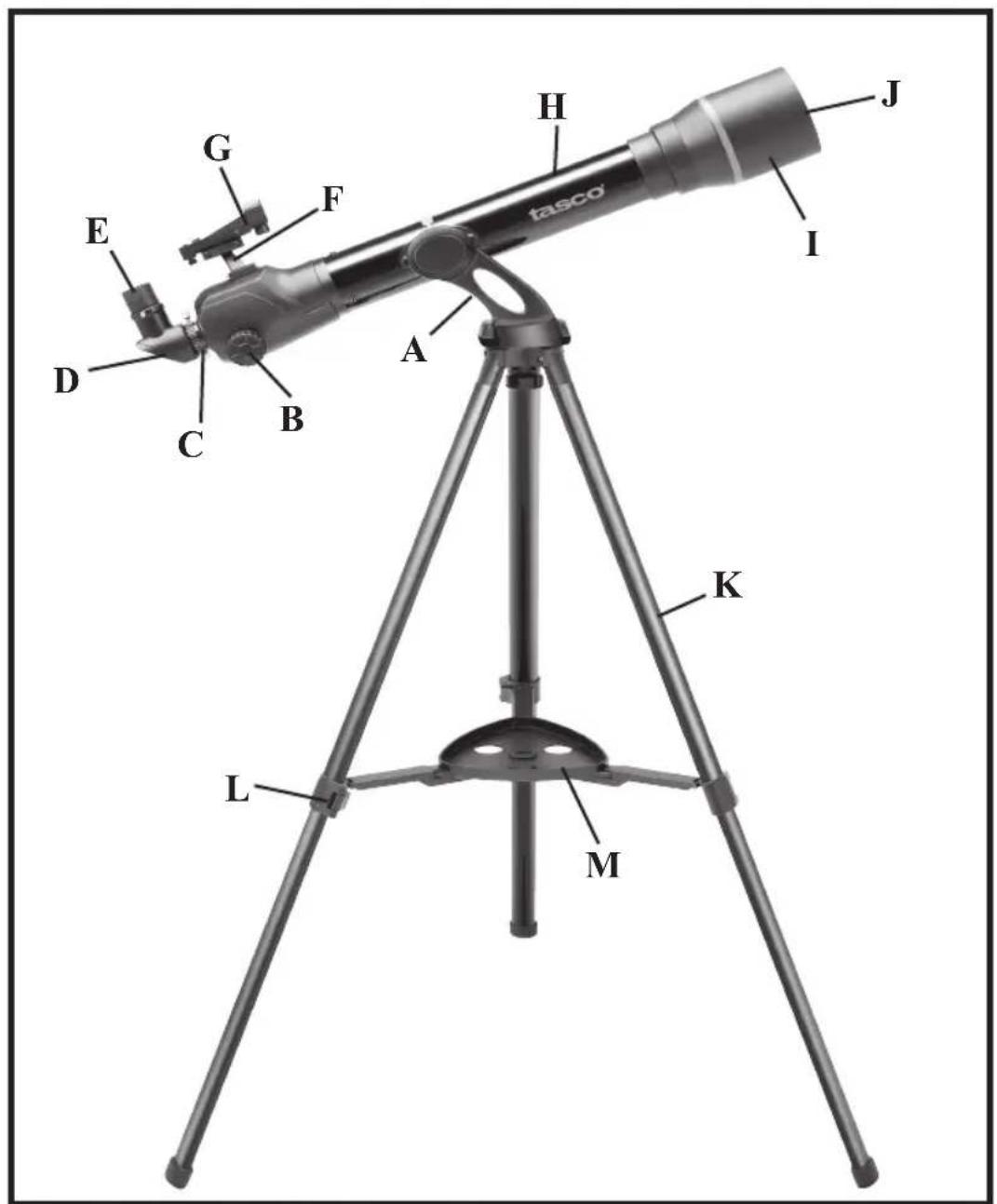

SCHEMA DELLE PARTI

NOTA: il prodotto reale potrebbe averere miglioramenti non mostrati in quello schema.

A. Supporto a forcella

H. Corpo principale del telescopoio

B. Manopola di messa a fuoco

I. Parasole

C. Tubo della messa a fuoco

J. Obiettivo (non restrato)

D. Diagonale

K. Gamba del treppiede

E.Oculare

L. Morsetto per regolare le gambe del treppiede

F. Staffa del cercatore

M. Vassoio degli accessori

G. Cercatore

SCHEMI PER L'ASSEMBLAGGIO

ISTRUZIONI PER L'ASSEMBLAGGIO DEL TELESCOPIO

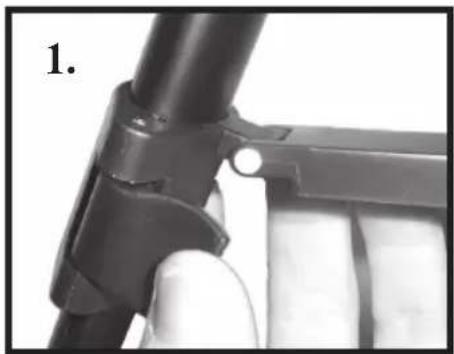

1. Il telescopo ha gambe regolabili (telescopiche) (Fig.1)
2. Mettere in piedi il treppiede e allargare le gambe. Allentare i tre morsetti delle gambe. Afferrare la testa del treppiede e sollevare. Allungare le gambe del treppiede all'altezza desiderata (di uguale lunghezza) e stringere i morsetti su ciascuna gamba per tenere il treppiede in posizione (Fig. 1).

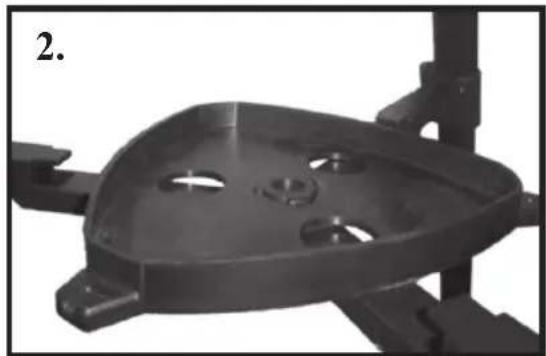

3. Montare il vassoio per gli accessori (J/M) sui sostegni centrali delle gambe del treppiede (Fig. 2).
4. Estrarre il corpo principale del telescopoia alla scatola. Montare il corpo principale del telescopoio (F/H) allineando il foro nella sella del telescopoio con quello nella forcella.

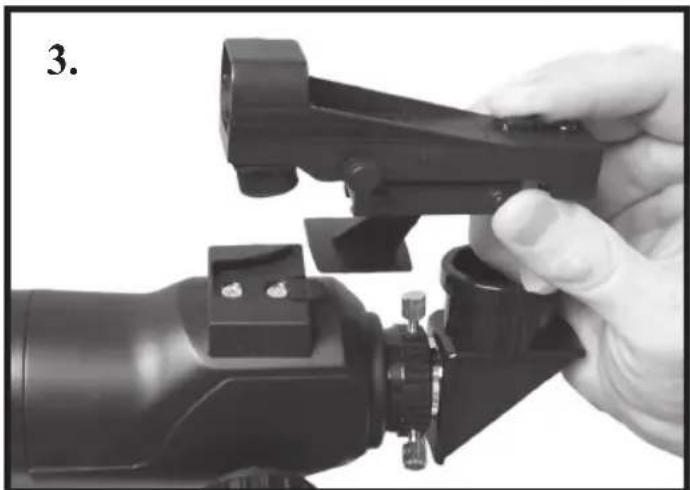

5. Estrarre dalla scatola il cercatore (E/G) con montata la propria staffa (D/F). Posizione la staffa del cercatore sul corpo principale del telescopoio (Fig. 3).

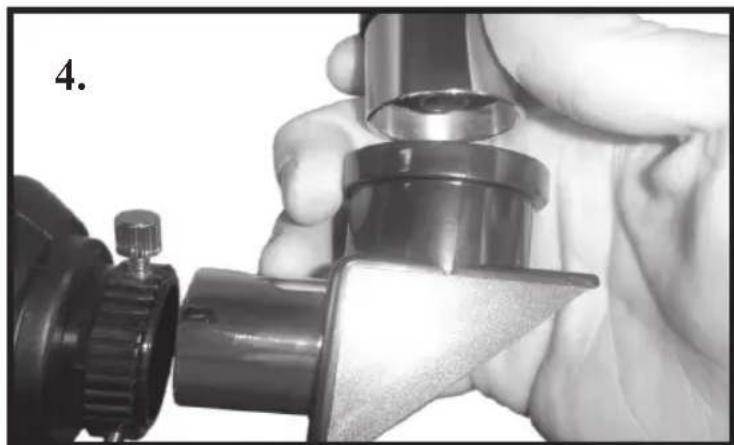

6. (Modelli refrattori) Mettere un oculare (H25mm) nella diagonale, quando montare la diagonale sul telescopoio, stringendo le viti di fermo (Fig. 4). (Modelli refrattori) Inserire l'oculare nel tubo della messa a fuoco e stringere la vite di fermo per iniziare la visione.

NOTA (solo per i modelli refrattori): In tutti i telescopi astronomici, le immagini appaioni capovolte. Con l'uso della diagonale, l'imagine appeare eretta ma con un'inversione da sinistra a destra (come uno specchio). Per usare il telescopo per visioni terrestri e per correggere l'imagine rispecchiata, rimuovere la diagonale e sostituirla con l'oculare raddrizzante (Fig. 5). Quando il telescopo viene usato per visioni terrestri, si raccomanda di usare l'oculare a bassa potenza d'ingrandimento. Solo i telescopi rifrattori sono consegnati con oculari raddrizzatori. I telescopi riflettori (specchio) sono usati principamente per scopi astronomici, e non compendono una diagonale o un oculare raddrizzante.

Il telescopo è ora Completely assemblato e pronto per l'uso.

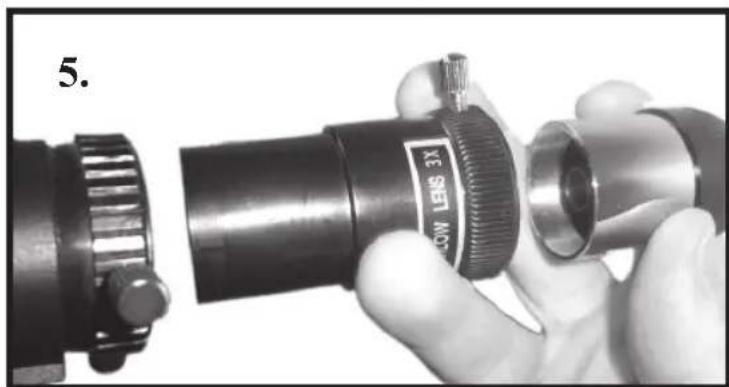

1. Per usare la lente di Barlow, insere la lente (Fig. 5) nel tubo della messa a fuoco. Serrare stringendo le piccola vite di fermo. Insere l'oculare nell'estremità aperta della Barlow e serrare.

ATTENZIONE! Per evitare danni alla vista, non guardare direttamente il sole. Non guardare il sole con quello telescopio, né a occhio nudo.

USO DEL PUNTATORE DELLE STELLE

1. Lo StarPointer è il mezzo più rapido e facile per puntare il telescopo esattamente al corpo celeste desiderato. è come avere un puntatore laser puntable direttamente nel cielo stellato. Il puntatore delle stelle è uno strumento di puntamento a ingrandidimento zero che usa una finestra di vetro trattata per sovrapporre l'immagine di un piccolo punto rosso nel cielo notturno. Come tutti i cercatori, prima dell'uso, lo StarPointer deve essere correttamente allineato con il telescopo principale.
2. Per accendere lo StarPointer, ruotare in senso orario il commando della luminosità variabile fino a quando si sente un clic. Per aumento la luminosità del punto rosso, continuare a ruotare la manopola del commando di circa 180 gradi fino a quando si fera.
3. Cercare una stella o un pianeta luminoso e centrarlo in un oculare a basso ingrandimento nel telescopo principale. Se lo StarPointer è perfettamente allineato, si vedrá il puntino grosso a LED sovrapporti la stella di allineamento. Se lo StarPointer non è allineato, prenderenota della posizione relativa del punto rosso rispetto alla stella luminosa. 27

MESSA A FUOCO

Senza spostare il telescopo principale, ruotare i comandi di allineamento dell'azimuth e dell'altitudine dello StarPointer. Se il punto LED è più luminoso della stella di allineamento, pu'è essere difficoltà vedere la stella. Ruotare in senso antiorario il commando della luminosità variabile fino a quando il punto rosso ha la stessa luminosità della stella di allincamento. In quello modo, sare possibile ottenere un allineamento accurato. Lo StarPointer è a quello punto primo per l'uso. Ricordarsi di spegnere sempre l'alimentazione dopo aver trovato un corpo celeste. La pila è il LED dureranno più a lungo.

RICERCA DI CORPI CELESTI

1. Guardare atraverso il cercatore e fare una panoramicica col telescopio sono a quando il corso celeste appeare nel Campo visivo. Quando è nel Campo visivo, stringere il blocco dell'azimuthe dell'altitudine.

MESSA A FUOCO

1. Una volta trovato un corpo celeste nel telescopo, ruotare la manopola della messa a fuoco finché l'immagine è nitida.
2. Per mettere a fuoco un corso celeste più vicino a quello attualmente mirato, ruotare la manopola della messa a fuoco verso l'oculare (in modo che il tubo della messa a fuoco si allontana dal lato anteriore del telescopoio). Per corpi celesti più lontani, ruotare la manopola della messa a fuoco nella direzione opposta.
3. Per una messa a fuoco veramente nitida, non guardare mai atraverso finestre di vetro o oggetti che producono onde di calore, quali le piazzole d'asfalto dei parchegggi.

INGRANDIMENTO

1. L'ingrandimento (o potenza) di un telescopoio varia a seconda della lunghezza facale dell'oculare usato e della lunghezza facale del telescopoio.
2. Per calculare l'ingrandimento, usare la formula seguente, dove LF = lunghezza focale:

Ingrandimento = LF (telescopo) in mm LF (oculare)

TABELLA LENTE OCULARE E LIMITI TEORICI DELLA POTENZA

Oculare/Modello n. 49060700	Rifrattore	49070800 Rifrattore	49114500 Riflettore
H25mm Potenza lente oculare 2	8x 32x 20x
H10mm Potenza lente oculare 7	0x 80x 50x
SR4 Potenza lente oculare 175x	200x 125x

SPECIFICHE TECNICHE

Spec / Model # 49060700	Rifrattore	49070800 Rifrattore	49114500 Riflettore
Diametro dell'obiettivo 60mm	(2.36Ó) 70mm	(2.75") 114mm	(4,5Ó)
Lunghezza facale 700mm 800mm	mm 500mm
Oculare-Potenza ridotta H 25mm	mm H 25mm H 2	5mm
Oculare-Potenza media H 10mm	mm H 10mm H 10	0mm
Oculare-Alta potenza SR 4mm	SR 4mm SR 4mm
Oculare raddrizzatore incluso	Sï	Sï	No
Lente Barlow inclusa	Sï, 3x	Sï, 3x	Sï, 3x
Ingrandimento massimo	525x	600x	375x
Accessori	Diagonale, Cercatore, Filtro lunare, Mappa lunare	Diagonale, Cercatore, Filtro lunare, Mappa lunare	Cercatore, Filtro lunare, Mappa lunare

NOTA: l'ingrandimento è un ingrandimento calculato. Un ingrandimento minore è raccommando per la maggior parte delle condizioni di visione.

CONSIGLI UTILI

• Il telescopo è uno strumento molto sensibile. Per risultati migliori e minori vibrazioni, sistemare il telescopo in un punto in piano sul pavimento, inceve che sul vialetto di accesso in cemento alla casa o sulla terrazza di legno. In tal modo, si avrà una base di visione più stabile, specialmente se al telescopo si avvicenderà un folto gruppo di persona.
• Se possibile,fare le osservazioni da un luogo scarsamente illuminato. Sarà possibile vindere corpi celesti debolmente illuminati. É straordinario il fatto che si possa vindere molto di più da un lago o da un parco che dal giardino retrostande di una casa.
• L'uso del telescopoio da una finestra NON è MAI consigliato.
• Se possibile, osservare corpi celesti che sono allti nel cielo. Se si attende che il corpo celeste si innalza abbondamente al di sopra dell'orizzonte, la sua immagine sare più nitida e luminosa. Corpi celesti all'orizzonte sono osservatiattraverso diversi strati dell'atmosfera terrestre. Vi siete mai chiesti perché la luna ha un colore arancione nelle cala sull'orizzonte? Questo perché si guardaattraverso una quantità di atmosfera terrestre molto maggiore di quella chepresente osservando direttamente dall'alto. (Nota: se i corpi celesti appaionodistorti o ondulati, probabilitmente la visione avviene in una notte molto umida).Durante notti di atmosfera instabile, la visione da un telescopoio vuo esserestrustrante se non impossibile. Gli astronomi definiscono notti limpide e trasparenticome notti di "buona visione".

NOTE

GARANZIA/RIPARAZIONI

GARANZIA LIMITATA A VITA PER IL TELESCOPIO

Si garantisce che lo numero teletoscopio Tasco® sare esente da difetti di materiale e fabbricazione finché rimarra in passesso del proprietario originale. La presente garanzia limitata a vita esprime la nostra fiducia nei materiali e nella fabbricazione dei nostri prodotti e l'assicurazione di anni e anni di servizio affidabile.

Se il telescopo contiene componenti elettrici, si garantisce che questi saranno esenti da difett di materiale e fabbricazione per due anni a decorrere alla data di acquisto.

In caso di difetto durante il periodo di garanzia, a notre discrezione ripareremo o sostituiremo il prodotto perché sa restituito franco destinatario. Sono escludi alla garanzia eventuali danni causati da abuso, maneggiamento improprio, installatione o manutenzione eseguita da persona non autorizzate dal servizio di assistenza Tasco.

A un prodotto restituito e coperto da esta garanzia occorre allegare quando segue.

1) Assegno/ordine di pagamento per l'importo di 15 $US per coprire iosti di spedizione.
2) Nome e indirizzo da utilizzato per la restituzione del prodotto.
3) Una spiegazione del difetto.
4) Scontrino riportante la data di acquireo.

5) Il prodotto deve essere imballato in una scatola robusta, per prevenir danni durante il trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi.

Recapito negli Stati Uniti: Recapito in Canada:

Tasco Tasco

Attn.: Repairs Attn.: Repairs

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In Europa si puòanche contattare la Tasco a questo numero:

Tasco Gmbh

Questagaranzia daskifici diritti legali.

Eventuali altridiritti variano da una nazione all'altra.

©2007 B.O.P.
