MANUALE UTENTE Voxtel C110 AEG

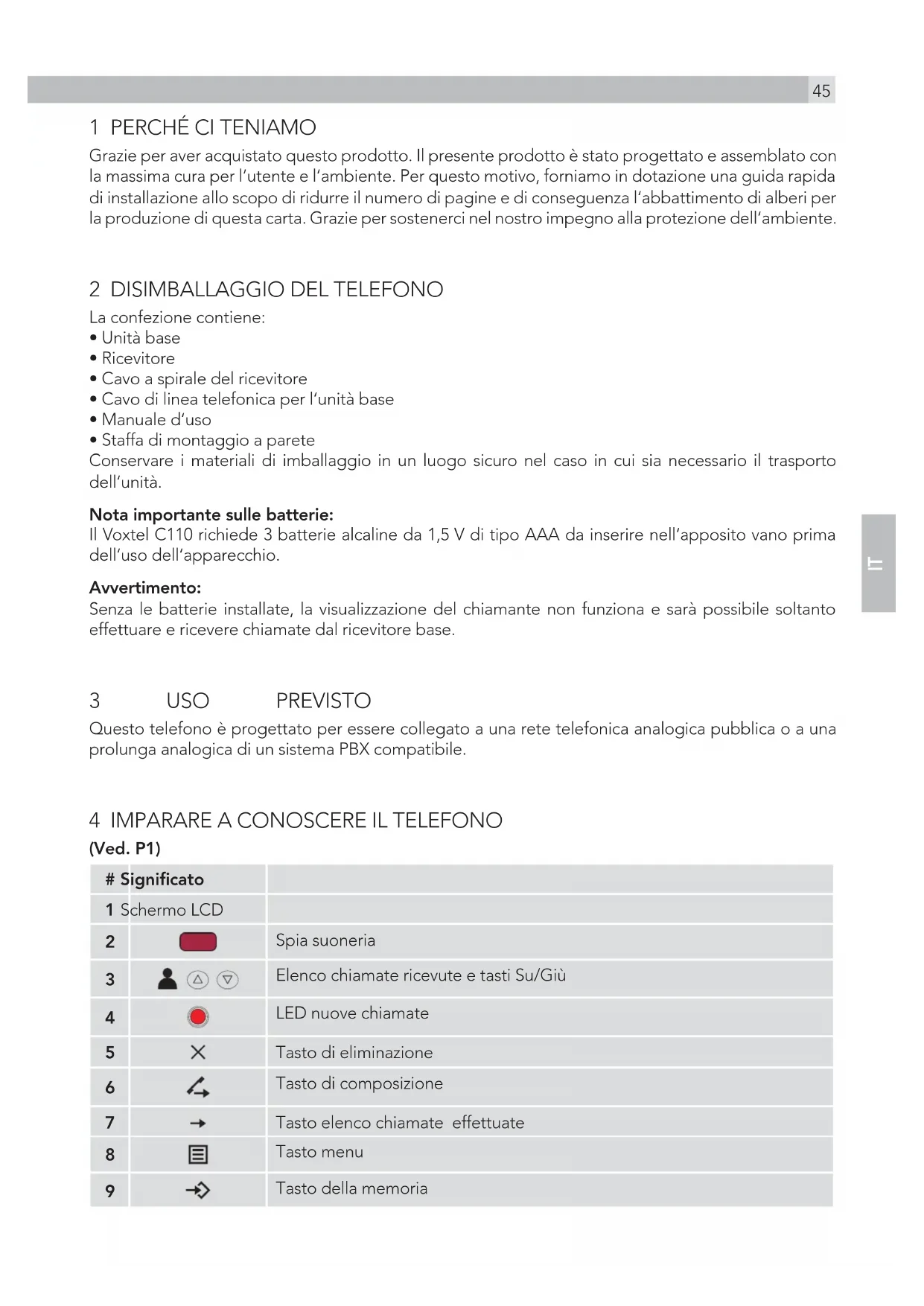

Grazie per aver acquistato quello prodotto. Il presente prodotto è stato progettato e assemblato con la massima cura per l'utente e l'ambiente. Per quello motivo, forniamo in dotazione una guida rapida di installatione allo scopo di ridurre il numero di pagine e di consegenza l'abbattimento di alberi per la produzione di但这a carta. Grazie per sostenerci nel loro impegno alla protezione dell'ambriente.

2 DISIMBALLAGGIO DEL TELEFONO

La confezione contiene:

Unità base
Ricevitore
- Cavo a spirale del ricevitore
- Cavo di linea Telefonica per l'unità base
- Manuale d'uso
- Staffa di montaggio a parete

Conservare i materiali di imballaggio in un luogo sicuro nel caso in cui sia necessario il trasporto dell'unità.

Nota importante sulle batterie:

Il Voxtel C110 richiede 3 batterie alcaline da 1,5 V di tipo AAA da insere nell'apposito vano prima dell'uso dell'apparecchio.

Aventimento:

Senza le batterie installate, la visualizzazione del chiamante non funziona e sare possibile soltanto effettuare e ricevere chiamate dal ricevitore base.

3 USO PREVISTO

Questo telefonò è progettato per essere collegato a una rete Telefonica analogica pubblica o a una prolonga analogica di unsystema PBX compatibile.

4 IMPARARE A CONOSCERE IL TELEFONO

(Ved.P1)

# Significato
1 Schermo LCD
2		Spia suoneria
3		Elenco chiamate ricevute e tasti Su/Giù
4		LED nuove chiamate
5	×	Tasto di eliminazione
6		Tasto di composizione
7	→	Tasto elenco chiamate effettuate
8		Tasto menu
9	→	Tasto della memoria
10	M1M2 M3	Tasti memoria diretta
11	⊗	Tasto di escludione microfono
12	-	Tasto di attesa
13	R	Tasto di richiamata/flash
14	P	Tasto di pausa
15	Cò	Tasto di ripetizione dell'ultimo numero chiamato
16	◎	Spia modalità vivavoce
17	△	Tasto vivavoce
18	←	Tasto di memorizzazione
19	Presa del cavo del ricevitore sul ricevitore
20	Presa del cavo del ricevitore sull'unità base
21	△ ▲	Interruttore volume suoneria alta/bassa
22	Presa della linea Telefonica sull'unità base.
23	△ - △ +	Controllo volume altoparlante

5 INSTALLAZIONE

1. Posizionamento dell'unità base (vedi P2 e P3)

L'unità base deve essere posizionata su una superficie piana in un punto:

• da cui è possibile collegare il cavo della linea Telefonica alla presa della linea o alla presa della prolunga;
• lontano da un lavello, una vasca da bagno o una doccia, o da qualsiasi altro luogo in cui vi è il rischio che si bagni;
• lontano da altre apparecchiature elettriche: frigoriferi, lavatrici, fornì a microonde, teilevisori, lampade fluorescenti, ecc.

2. Installazione (o sostituzione) della batteria (vedi P4)

IMPORTANT:

Prima di rimuovere il coperchio del vano batterie, accertarsi sempre che l'unità base sia scollegata alla linea Telefonica.

• Inserire 3 batterie alcaline di tipo AAA nel vano batterie sul fondo della base e reinstallare il coperchio prima dell'uso dell'apparecchio.

Nota:

1) NONutilizzare batterie ricaricabili in quosto Telefono.
2) Le batterie non sono fornite in dotazione con l'unità.
3) La durata media delle batterie è di 6 mesi ma può variarere in funzione della frequenza e della modalità di utilizzo.

Quando le batterie sono quasi scariche, il symbolo lampeggia sul display. Se non si sostituiscono le batterie,queste si scaricano complemente e il display smette di funzionare. E possibile che vengano cancellate le impostazioni e le memorie del Telefono.

1. Inserire il cavo a spirale nel ricevitore 19. Collegare l'altra estremità nella presa sul lato dell'unità base 20.

2. Collocare il ricevitore sull'unita base.

3. Inserire il cavo della linea Telefonica nella relativa presa sul retro dell'unità base 22 e l'altra estremità nella presa della linea Telefonica.

4. Sollevare il ricevitore e verificare la presenza del segnale di linea libera.

6 INSTALLAZIONE A PARETE

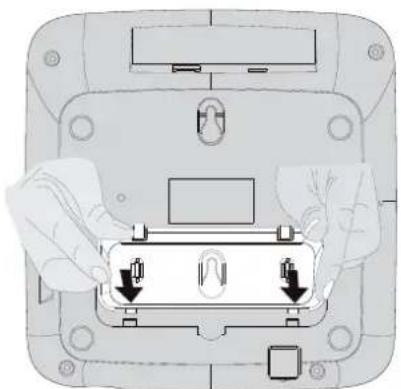

Per fissare il Voxtel C110 a una parete, collegare l'apposita staffa alla parte inferiore del Telefono tramite le asole più vicine alla parte anteriore della base, come molto qui fatto.

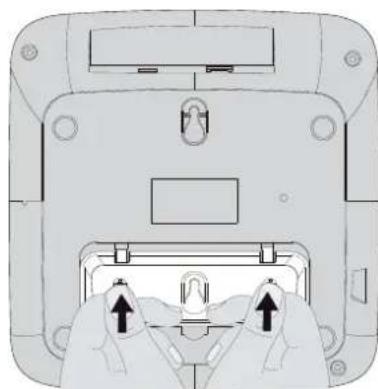

Inserire le linguette rigide della staffa nelle asole sul fondo del Telefono (nella parte più vicina al lato anteriore della base). Premere a fondo finché le linguette flessibili non scattano in posizione nelle asole più vicine al centro della base.

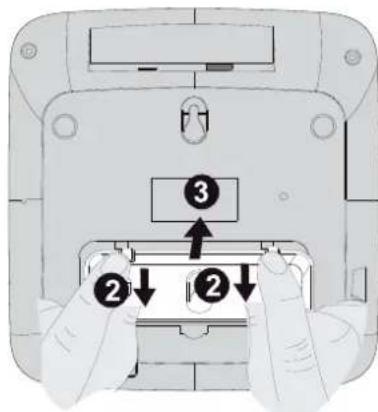

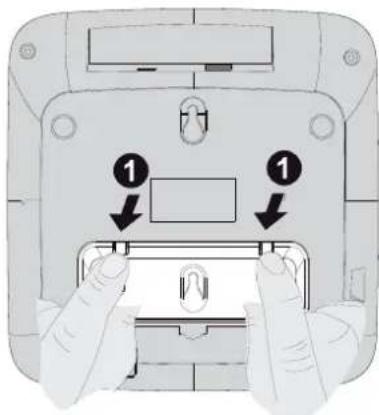

Per rimuovere la staffa, (1) premere le linguette flessibili, (2) far arretrare la staffa e (3) farla scorrere.
verso l'alto e in avanti, come lostrato di seguito.

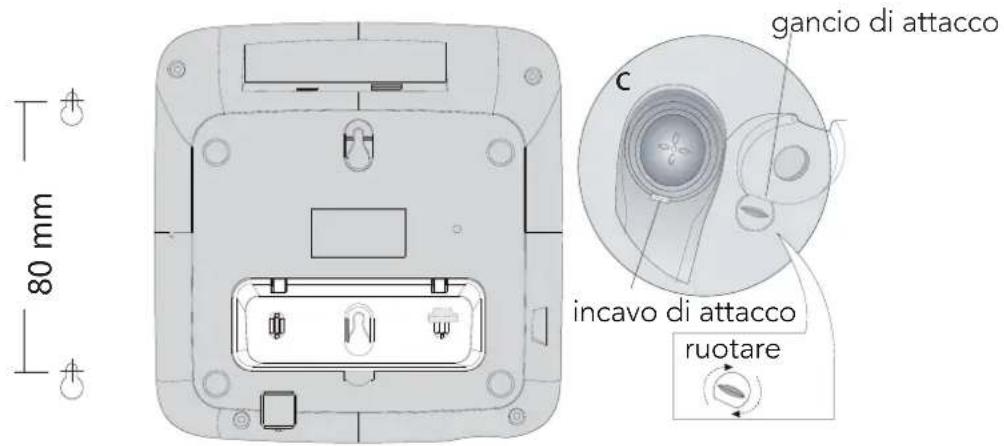

Effettuare due contrassegni sulla parete a una distance di 80 mm l'uno dall'altro in modo che corrispondano ai punti centrali di fissaggio come migliorato di seguito.

ACCERTARSI che non vi siano tubi o fili elettrici nascosti nella parete.

Fissare due viti (sono richieste viti con testa da 7 mm, non fornite in dotazione) nei punti contrassegnati, lasciando uno spazio di 7 mm circa tra la parete e la testa della vite.

Appendere il Telefono alle viti tramite le asole di montaggio a parete. Potrebbe essere necessario regolare le viti in modo da garantire che il Telefono non oscilli e sua fissato in modo sicuro.

Collocare il ricevitore sul supporto disponendo il gancio di attacco del supporto stesso in modo che combaci con l'incavo di attaccoippo在整个l'auricolare del ricevitore.

7 IMPOSTAZIONE DEL TELEFONO

Premere il tastingo menu il tastingo di memorizzazione pe accedere al menu, quindi utilizzare i tastingi Su e Giu 品 per scorrere le seguenti opzioni:

Se non si preme alcun tasto entro 8 secondi, l'operazione in corso viene annullata.

7.1 Impostazione di data/ora

Affinché la data e l'ora vengano visualizzate correttamente sul display, è necessario effettuarne l'impostazione.

Se si è iscritti a un servizio di visualizzazione del chiamante, la data e l'ora vengono impostate automaticamente alla ricezione della prima chiamata in arrivio. è comunique possibile che sia necessario impostare l'anno corretto.

• In modalità stand-by, premere il tasto di memorizzazione . > Sul display viene visualizzato "SET 1 DATE".
• Premere il tasting di memorizzazione ← per confermare. >L'icona "year" lampeggia.
• Premere il tasting Su o Giu per impostare l'anno.
• Premere il tasting di memorizzazione ← per confermare. >L'icona "month" lampeggia.
• Premere il tasting Su o Giu per impostare il mese.
• Premere il tasto di memorizzazione ← per confermare. >L'icona "date" lampeggia.
• Premere il tasting Su o Giu per impostare la data.
• Premere il tasting di memorizzazione ← per confermare.

L'icona "hour" lampeggia.

• Premere il tasting Su o Giu (△) (▽) per impostare l'ora (solo formato 24 ore).
• Premere il tasting di memorizzazione ← per confirmare.

> L'icona "minute" lampeggia.

• Premere il tasting Su o Giu per impostare i minuti.
• Premere il tasting di memorizzazione ← per confermare l'impostazione.

Sul displayiene visualizzato "SET 2 LCD". A Anything punto è possibile continuare la programmazione oppure tornare alla modalità stand-by premendo il tasto di eliminazione X.

7.2 Impostazione del contrasto LCD

• In modalità stand-by, premere il tasting di memorizzazione ←.

  Sul display viene visualizzato "SET 1 DATE".

• Premere il tasting Su o Giù finché sul display non viene visualizzato "SET 2 LCD".
• Premere il tasting di memorizzazione ← per confermare.
• Premere il tasting Su o Giù (1-8).

> L'impostazione predefinita e 4.

• Premere il tasting di memorizzazione ← per confermare l'impostazione.

Sul display viene visualizzato "SET 3 FLASH". A Anything punto è possibile continuare la programmazione oppure tornare alla modalità stand-by premendo il tasto di eliminazione X.

7.3 Impostazione del tempo flash

Questo Telefono consente di utilizzare servizi speciali del gestore di rete.

Quando si preme il tasto di richiamata R, il Telefono genera un'interruzione della linea la cui durata dipende dall'impostazione del tempo flash.

Il valore predefinito è 100 ms, che è corretto per la maggior parte dei centralini e non deve essere modificato. Se, tuttavia, il Telefono è collegato a un PBX che richiede una sincronizzazione diversa, esistono le opzioni 300 ms, 600 ms o 1000 ms.

• In modalità stand-by, premere il tasting di memorizzazione ←.

  Sul display viene visualizzato "SET 1 DATE".

• Premere il tasting Su o Giu finché sul display non viene visualizzato "SET 3 FLASH".
• Premere il tasting di memorizzazione ← per confermare.
• Premere il tasting Su o Giu per selezionare 100.

(valore predefinito), 300, 600 o 1000.

• Premere il tasting di memorizzazione ← per confirmare l'impostazione.

Sul displayiene visualizzato "SET 1 DATE". A Anything punto è possibile continuare la programmazione oppure tornare alla modalità stand-by premendo il tasto di eliminazione X.

8 OPERAZIONI DEL TELEFONO

8.1 Effettuare una chiamata

• Sollevare il ricevitore o premere il tasting vivavoce e verificare la presenza del segnale di linea libera. >Sul display viene visualizzato "00-00".
• Digitare il numero di Telefono che si desidera chiamare.

Durante la composizione (massimo 14 cifre), il numero compare sul display.

• Per terminare la chiamata, riagganciare il ricevitore all'unità base oppure, se è in modalità vivavoce, premere il relativo tasto

OPPURE

è possibile precomporre il numero e controllare sul display la correttezza prima di confirmarlo.

• Comporre il numero di Telefono che si desidera chiamare.

Durante la composizione il numero compare sul display e, se si commette un erre, è possibile premere il tasting di eliminazione × per cancellare l'ultima cifra digitata.

• Dop o aver inserto l'intero numero (massimo 32 cife), sollevare il ricevitore o premere il tasto vivavoce altrimenti premere il tasto di composizione sula base: il numero verrà composto automaticamente.
• Per terminare la chiamata, riagganciare il ricevitore all'unità base oppure, se è selezionata la modalità vivavoce, premere il relativo tasto

8.2 Per rispondere a una chiamata

Quando il Telefono squilla;

• sollevare il ricevitore o premere il tasto vivavoce sull'unità base.

Quando si è in linea, il timer di chiamata si avvia e la spia della modalità vivavoce si accende se la stessa è selezionata.

8.3 Regolazione del volume del vivavoce

Durante una chiamata;

regolare il volume del vivavoce al livello desideratotramite il relative lavoro a scorrimento

• + situato sul lato destro dell'unità base.

8.4 Per terminare una chiamata

• Riagganciare il ricevitore sul supporto dell'unità base, oppure premere il tasting vivavoce sull'unità base.

La spia della modalità vivavoce si spegne.

8.5 Per passare alla modalità ricevitatore a quella vivavoce

Durante una conversazione Telefonica effettuatatramite il ricevitore, premere il tasto vivavoce per parlare in vivavoce.

La conversazione prosegue tramite il ricevitore finché questo noniene riagganciato al supporto dell'unità base. A quello punto si accende la spia dell'altoparlante. In modalità vivavoce, sollevare il ricevitore per disattivare la modalità vivavoce e parlare con il ricevitore.

8.6 Ripetizione dell'ultimo numero

• Sollevare il ricevitore o premere il tasto vivavoce sull'unità base.

• Premere il tasto di ripetizione.

II Telefono compone automaticamente l'ultimo numero chiamato (massimo 32 cifre).

Ripetizione automatica

Se il numero che è stato chiamato è occupato, è possibile ricomporlo in modo automatico simplicamente premendo il tasting di composizione. Questo tasting sospende la chiamata in corso e, dopo un'attesa di alcuni secondi, ricompone l'ultimo numero chiamato.

8.7 Elenco delle chiamate effettuate

Il Voxtel C110 memorizza automaticamente il numero (fino a 16 cifre) e la durata delle ultime 10 chiamate effettuate.

8.8 Visualizzazione dell'elenco delle chiamate in uscita

• In modalità stand-by, premere il tasto elenco chiamate effettuate →.

Sul display viene visualizzata la chiamata effettuata più recente e la relativa posizione nell'elenco delle chiamate in uscita.
Se non sono presenti chiamate in uscita registrate, sul display compare „End".

• Premere nuovamente il tasting elenco chiamate effettuate per visualizzare la durata della chiamata.

  Premere ripetutamente il tasting chiamate effettuate per visualizzare una alla volta le chiamate registrate.

8.9 Per ripetere una chiamata

• Quando viene visualizzata una chiamata in effettuata registrata, sollevare il ricevitore o premere il tasto vivavoce o il tasto di composizione sull'unità base.

II Telefono compone automaticamente il numero corrispondente alla chiamata visualizzata.

8.10 Per eliminare una chiamata effettuata registrata

• In modalità stand-by, premere ripeturamente il tasting elenco chiamate effettuate → finché sul display non viene visualizzata la chiamata che si desidera eliminare.
• Premere il tastingo di eliminazione × per cancellare la chiamata.

  Sul display viene visualizzata la chiamata successiva.

• Tenere premuto il tasto di eliminazione × per 3 secondi per eliminare tutte le chiamate effettuate registrate.

  II display torna automaticamente in modalità stand-by.

8.11 Funzione di esclusione microfono

• Durante una chiamata, premere il tasting di esclusione microfono.

Quando il microfono è disattivato, sul display viene visualizzato il symbolo "mute" e l'interlocutore non può udire l'utente, ma quest'ultimo continua a udire l'interlocutore.

Per ripristinare la funzionalità del microfono, premere nuovamente il tasto di esclusione microfono

8.12 Funzione di attesa

• Durante una chiamata, premere il tasting di attesa.

  Quando la funzione di attesa è arrivata, sul display viene visualizzato "hold", una melodiaiene riprodotta in linea e il microfono viene disattivato in modo che l'interlocutore non possa udire l'utente ma quest'ultimo continui a udire l'interlocutore.

• Per ripristinare la chiamata, premere nuovamente il tasting di attesa.

8.13 Inserimento di una pausa nella sequenza di composizione

In alcuni PABX, per ottener una linea esterna è necessario comparre un numero di accesso (in genere, 0 o 9) prima di digitar il numero del chiamato.

• Premere il tasto di pausa P dopo il numero di accesso, quando comporre il numero desiderato. Questa operazione consente di inseire una pausa di 3 secondi tra il numero di accesso e il numero del chiamato.

8.14 Salvataggio di un numero nelle memorie M1-M2-M3

• In modalità stand-by, comparre il numero di Telefono che si desidera memorizzare.

  Fino a un massimo di 14 cifre.

• Premere il tasto di memorizzazione ←

  Sul display viene visualizzato "SAVE".

• Premere il tasto M1, M2 o M3 per salvare il numero nella memoria selezionata.

8.15 Per eliminare numeroi registrati da una memoria diretta

Per eliminare un numero da una memoria diretta (M1-M3):

• In modalità stand-by, premere il tasto M1, M2 o M3.

Sul display viene visualizzato il numero in memoria.

• Premere il tastingo di eliminazione × per eliminare il numero memorizzato.

Sul display viene visualizzato "dEL".

8.16 Composizione di un numero in memoria diretta

• Sollevare il ricevitore o premere il tasto vivavoce, quando premere il tasto M1, M2 o M3 a seconda del numero che si desidera comporre.

ll numero viene composto automaticamente.

8.17 Salvataggio di un numero nelle memorie con controllo a due tasti (0-9)

• In modalità stand-by, comprere il numero di Telefono che si desidera memorizzare.

Fino a un massimo di 14 cifre.

• Premere il tasting di memorizzazione ←

  Sul display viene visualizzato "SAVE".

• Premere un tasto (0-9) per salvare il numero nella memoria selezionata.

8.18 Per eliminare numero registrati nella memoria con controllo a due tasti

Per eliminare un numero da una memoria con controllo a due tasti (0-9).

In modalità stand-by, premere il tasting della memoria.

Sul display viene visualizzatoo "LoAd".
- Comporre il numero in memoria (0-9).
> Sul display viene visualizzato il numero in memoria.
- Premere il tasto di eliminazione × per eliminare il numero memorizzato.
Sul display viene visualizzato "dEL".

8.19 Composizione di un numero della memoria con controllo a due tasti (0-9)

Per comporre un numero salvato in una memoria con controllo a due tasti (0-9):

• Sollevare il ricevitore e premere il tasto vivavoce o il tasto di composizione.
• Premere il tasting della memoria

Sul display viene visualizzatoo "LoAd".

• Comporre il numero in memoria (0-9).

  Il numero viene composto automaticamente.

8.20 Volume della suoneria

L'interrottore di suoneria alta/bassa situato sul retro dell'unità base consente di regolare il volume della suoneria.

Volume alto

Volume basso

9 FUNZIONAMENTO DELLA VISUALIZAZIONE DEL CHIAMANTE

INDICAZIONE IMPORTANTE:

Perutilizzare la visualizzazione del chiamante, è prima necessario iscriversi all'apposto servizio offerto dal gestore di rete.

Effettuating l'iscrizione a un servizio di visualizzazione del chiamante, è possibile visualizzare il numero di Telefono della persona che chiama prima di rispondere e, in seguito, insere il numero nell'elenco delle chiamate.

Le informazioni del chiamante che vengono visualizzate sono le seguenti:

-Numero del chiamante (fino a 14 cifre)
Data e ora della chiamata

Stato informazioni chiamata in entrata Visualizzazione sul display LCD
Chiamata ripetuta REP
Nuova chiamata NEW
Chiamata da una persona il cui numero non è disponibile (ad esempio una chiamata internazionale)	UNAVAILABLE
Chiamata da una persona il cui numero è nascosto (chiamata privata)	WITHHELD
La visualizzazione del chiamante è incompleta o alterata	ERROR
È stato ricevuto un nuovo messaggio voice mail. (sitratta di un servizio di rete fornito dall'operaore)	×

Elenco dei chiamanti

Il Voxtel C110 memorizza automaticamente le informazioni del chiamante per le ultime 20 chiamate in arrivio (numeri fino a 14 cifre). Se vengono memorizzate altre chiamate, il LED delle nuove chiamate lampeggia e sul display compare l'icona unitamente al numero delle nuove chiamate memorizzate.

Il numero totale delle chiamate viene visualizzato nella schermata di stand-by principale mediante i messaggi "00 CALL", "01 CALL" o "XX CALLS".

Se l'élenco è pieno e si riceve una chiamata, quest'ultima viene insertita sostituendo la chiamata meno recente.

9.1 Visualizzazione dell'elenco dei chiamanti

In modalità stand-by, premere il tasting Su o Giù (△)

Sul display viene visualizzata la chiamata registrata più recente.
Se non sono presenti numeri di chiamanti registrati, sul display compare "End".
- Premere nuovamente il tasting Su o Giu 山 per passare al numero del chiamante successivo.

9.2 Per richiamare un numero

• Quando viene visualizzato il numero del chiamante, sollevare il ricevitatore o premere il tasto vivavoce.

o il tasting di composizione sull'unità base.

II Telefono compone automaticamente il numero corrispondente alla chiamata visualizzata.

9.3 Per eliminare numeroi del chiamante registrati

• Quando viene visualizzato il numero del chiamante, premere il tasting di eliminazione × per eliminare il numero del chiamante.

  Sul display viene visualizzato il numero del chiamante successivo.

• Tenere premuto il tasto di eliminazione × per 3 secondi; tutti i numeri dei chiamanti vengono eliminati.

  II display torna automaticamente in modalità stand-by.

10 GARANZIA E ASSISTENZA

L'apparecchio Telefonico è in garanzia per 24 anni a partire alla data di acquisto indicata sullo scontrino. La garanzia non copre danni o difetti dovuti a incidenti, uso improprio, normale usura e rottura, negligenza, guasti sulla linea Telefonica, fulmini, manomissione dell'apparecchiatura o qualunque intervento di regolazione e riparazione non effettuato da tecnici autorizzati.

Conservare lo scontrino (fiscale) d'acquisto poiché rappresenta la garanzia.

10.1 In caso di guasto dell'unità coperto da garanzia

• Scollegare l'unità base alla linea Telefonica e alla rete di alimentazione elettrica.
• Imballare tutti i componenti dell'apparecchio Telefonico utilizzato il materiale di imballaggio originale.
• Restituire l'unità al negotio in cui è stato effettuato l'acquisto portando con sé lo scontrino.
• Ricordarsi di includere l'adattatore di alimentazione.

10.2 Alla scadenza della garanzia

Se l'unità non è più coperta da garanzia, contattarci al site Web www.aegtelephones.eu

11 DATI TECHNICI

Modello Telefono Voxtel C110

Intervallo di temperatura Esercizio: da 0^ C a 40^ C

Stocccaggio: da -20°C a 60°C

Compatibilità PBX Flash: 100 ms.

Durata della pausa: 3,6 secondi.

Tipodi segnalazione:DTMF (multifrequency a due toni)

12 DICIHIARAZIONE

Questo prodotto è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite nella Direttiva R&TTE 1999/5/CE.

La dichiarazione di conformità è riportata nel site Web: www.aegtelephones.eu

13 SMALTIMENTO DELL'APPARECCHIO (AMBIENTE)

Alla conclusione del suo ciclo di vita, il prodotto non deve essere gettato nel contentitore dei rifiuti domestici, ma deve essere depositato presso un apposto punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Questa ragcomandazione è segnalata dal symbolo riportato sul prodotto, sul manuale d'uso e/o sulla confezione. Alcuni materiali del prodotto sono essere riutilizzati se consignati presso un centro di riciclaggio. Riciclando alcune parto o materie prime dei prodotti usati si offre un importante contributo alla protezione dell'ambiente. Per maggiori informazioni sui punti di raccolta più vicini, contattare le autorità locali.

Prima di smaltire il dispositorio, è necessario rimuovere le batterie. Le batterie dovranno essere smaltite nel rispetto dell'ambiente in conformità alle norme vigenti nel proprio paese.

14 PULIZIA E CURA

Non pulire nessuna parte dell'apparecchio Telefonico con benzene, diluenti o altri solventi chimici per evitare di causare danni permanenti non coperti alla garanzia.

Se necessario, pulire con un panno inumidito.

Tenere l'apparecchio Telefonico lontano dal caldo e dall'umidità o alla luce intensa del sole; fare attenzione a non bagnarlo.

1 VI BRYROSS
