MANUALE UTENTE TV EasyFlex M Goobay

1 Istruzioni per la sicurezza 43

1.1 Note Generali 43
1.2 Gruppi utente 44

1.3 Livelli d'avviso 44

2 Descrizione e Funzione 45

2.1 Scopo della consegna 45
2.2 Strumenti necessari 46

3 Scopo d'utilizzo 46

3.1 Limitazioni d'uso.... 47

4 Installazione 47

4.1 Preparazione 47
4.2 Installazione su parete 47
4.3 Installazione dello schermo piatto 48

4.3.1 Schermi piatti con fondo piatto 49

4.3.2 Schermi piatti con fondo curvo 49

5 Allineare il monitor a schermo piatto 51
6 Garanzia e responsabilità.... 51
7 Manutenzione, Cura, conservazione e trasporto 52
8 Risoluzione dei problemi 52
9 Specifiche 53
10 Informazioni sullo standard VESA 53
11 Istruzioni sullo smaltimento 53

1 Istruzioni per la sicurezza

1.1 Note Generali

• Leggere in modo completo ed accurato la documentazione del prodotto prima dell'uso Fa parte del prodotto.
• Osservare le istruzioni di sicurezza riportate nella documentazione del prodotto, sul prodotto e sugli accessori, come ad esempio sulla confezione.
• Utilizzare il prodotto, le parti del prodotto e gli accessori solo se sono in perfette condizioni.
• Conservare la documentazione del prodotto per altri potenziali utenti e per le richieste successive.
• Consultare il rivenditore per domande, difetti, danni meccanici, disturbi ed altri problemi non rimediabili.

Pericolo di morte per soffocamento

I bambini possono soffocare se ingoiano o inalano parti di piccole dimensioni e materiali isolanti.

Proteggere le parti di piccole dimensioni ed i materiali isolanti per prevenire usi inappropriati.

Pericolo di lesioni da incespicamento e caduta

I prodotti ed I cavi di collegamento collocati o installati in modo inappropriato possono provocare lesioni alle persone.

Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
Quando si lavora con pesi, proteggere sé stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.
Permettere solo a personale specializzato di smontare, eseguire manutenzioni e riparazioni.

Pericolo di lesioni da taglio

I bambini possono tagliarsi con I materiali di imballaggio.

Proteggere materiali di imballaggio per prevenire usi inappropriati.

Pericolo di lesioni provocate da condizioni ambientali inappropriate

Le condizioni estreme possono provocare lesioni alle persone.

Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!

Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale. Questo contribuisce all'affaticamento della vista.

Pericolo di lesioni da parti mobili del prodotto

Le parti mobili possono schiacciare o spremere arti del prodotto.

Non tenere membra durante l'uso tra le parti di taglio.
Durante l'uso rispetto alla mobilità del prodotto.
Questo può essere di allontanarsi dalla parete o sopra movimento laterale.

Pericoli dovuti ad interventi autonomi ed uso improprio

Gli interventi autonomi e l'uso improprio nascondono rischi imprevedibili e causano l'annullamento della garanzia.

Non modificare o alterare né il prodotto né gli accessori!

Rischio di danni materiali causati da combinazioni inappropriate di prodotti

La combinazione di prodotti incompatibili non soddisfa le funzioni necessarie, può causare la perdita di qualità o danni materiali.

Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell'intervallo specificato.

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

Le condizioni ambientali non corrette possono danneggiare le cose.

Evitare condizioni estreme, come caldo, freddo, umidità o l'esposizione diretta al sole, così come le vibrazioni e la pressione meccanica.

Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.

materiale d'installazione fornito in dotazione è adatto solo per l'installazione su stra massiccia o pareti di cemento.

Per altri tipi di pareti usare kit d'installazione appropriati.

Verificare la stabilità del sistema periodicamente dopo l'installazione.

1.2 Gruppi utente

A causa di diversi livelli di rischio e delle potenzialità di pericolo, alcune fasi di lavorazione possono essere eseguite solo da personale specializzato.

Fasi di lavoro Gruppo di utenti
Installazione, rimozione, cura, immagazzinamento, trasporto, smaltimento	I consumatori e gli utenti con conoscenze meccaniche di base possono eseguire questo lavoro.>> Impedire ai bambini ed alle persone con disabilità mentali e motorie di utilizzare il prodotto!
Manutenzione, riparazione	Solo personale specializzato>> Sono necessari speciali misure di sicurezza, cono scenze e strumenti!

Tab. 32: Gruppi utente

1.3 Livelli d'avviso

Avvisi relativi ai pericoli che si traducono direttamente in lesioni gravi o morte in caso di inosservanza.

Avvisi relativi a pericoli che possono tradursi in lesioni gravi o morte in caso di inosservanza.

ATTENZIONE

Avvisi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.

NOTIFICA

Avvisi relativi a pericoli che possono tradursi in danni materiali in caso di inosservanza.

2 Descrizione e Funzione

Il kit per installazione a parete serve per installare lo su pareti stabili e verticali. Il design compatto e sottile supporta l'installazione individuale ed in economia di spazio. È inclinabile e ruotabile.

2.1 Scopo della consegna

Parte Figura		Scor- ciatoia	Nume- ro
Installazione su parete
Supporto per parete 51883
oppure		A	1
Supporto per parete 51893
Viti per parete 6.3x55		W-A 3
Tassello per cemento		W-B 3
Montaggio a pannello piatto
M4x14 M-A 4
M5x14		M-B 4
M6x14		M-C 4
M8x20		M-D 4
Rondella D5		M-E 4

Rondella D8 M-F 4
Distanziatore TV		M-G 8

Tab. 33: Scopo della consegna

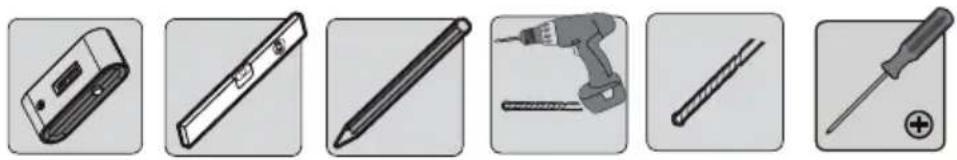

2.2 Strumenti necessari

Strumento Figura
Tester di linea
Livella a bolla
Matita
Cacciavite a stella
Trapano
Trapano per cemento 8 x 60mm
Seconda persona

Tab. 34: Strumenti necessari

3 Scopo d'utilizzo

Questo prodotto è realizzato per l'installazione su una parete verticale di schermi piatti con dimensioni, pesi e punti d'installazione specifici, che sono - riassunti nel capitolo „Dati tecnici“. Non è consentito l'uso diverso da quello descritto nel Capitolo „Descrizione e Funzioni“. La mancata osservanza e trascurando le norme e le istruzioni di sicurezza si possono provocare gravi incidenti, lesioni alle persone e danni materiali. Fare riferimento anche al capitolo „Garanzia e responsabilità“.

3.1 Limitazioni d'uso

Utilizzare solo in ambienti asciutti.

4 Installazione

4.1 Preparazione

Controllo della completezza e dell'integrità

Controllare il contenuto della confezione e confrontarlo con i Contenuti della confezione per quanto riguarda la completezza e l'integrità.

Garantire la compatibilità

Livelli d’avviso Nota di sicurezza		Rilancio / Vietata
	Rischio di danni materiali causati da combinazioni inappropriate di prodotti
NOTIFICA	>> Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell’intervallo specificato.

Tab. 35: Garantire la compatibilità

4.2 Installazione su parete

Livelli d’avviso Nota di sicurezza		Rilancio / Vietata
ATTENZIONE	Rischio di lesioni provocate da condizioni ambientali inappropriate>> Controllare la struttura della parete prima di installare o scegliere un luogo sicuro per l’installazione.>> Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l’intonaco, e non danneggiarli!
	>> Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale.Questo contribuisce all’affaticamento della vista.
NOTIFICA	Pericolo di danni materiali provocati da condizioni ambientali inappropriate>> Lasciare spazio sufficiente intorno al prodotto ed all’intero sistema per garantire un‘adeguata ventilazione e la mobilità.

NOTIFICA

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

Tab. 36: Installazione su parete

Fig. 18: Installazione su parete

1. Prima di perforare la parete, prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!
2. Utilizzare una livella a bolla per segnare i punti dove forare la parete.
3. Utilizzare il supporto da parete TV (A) come modello.
4. Praticare i fori profondi 60mm con un trapano da cemento e punta da 10mm.
5. Inserire un tassello (W-B) in ogni foro.
6. Fissare gli attacchi a parete (A) utilizzando le viti (W-A).

4.3 Installazione dello schermo piatto

Livelli d’avviso Nota di sicurezza		Rilancio / Vietata
ATTENZIONE	Pericolo di lesioni da incespicamento e caduta>> Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
NOTIFICA	Rischio di danni materiali a causa di procedure inappropriate>> Utilizzare solo una forza moderata per stringere le viti in modo da evitare di dan-neggiare la filettatura.
	>> Non collocare MAI lo schermo sulla parte anteriore durante l’installazione!>> Non danneggiare lo schermo piatto con viti troppo lunghe.

Tab.37: Installazione dello schermo piatto

4.3.1 Schermi piatti con fondo piatto

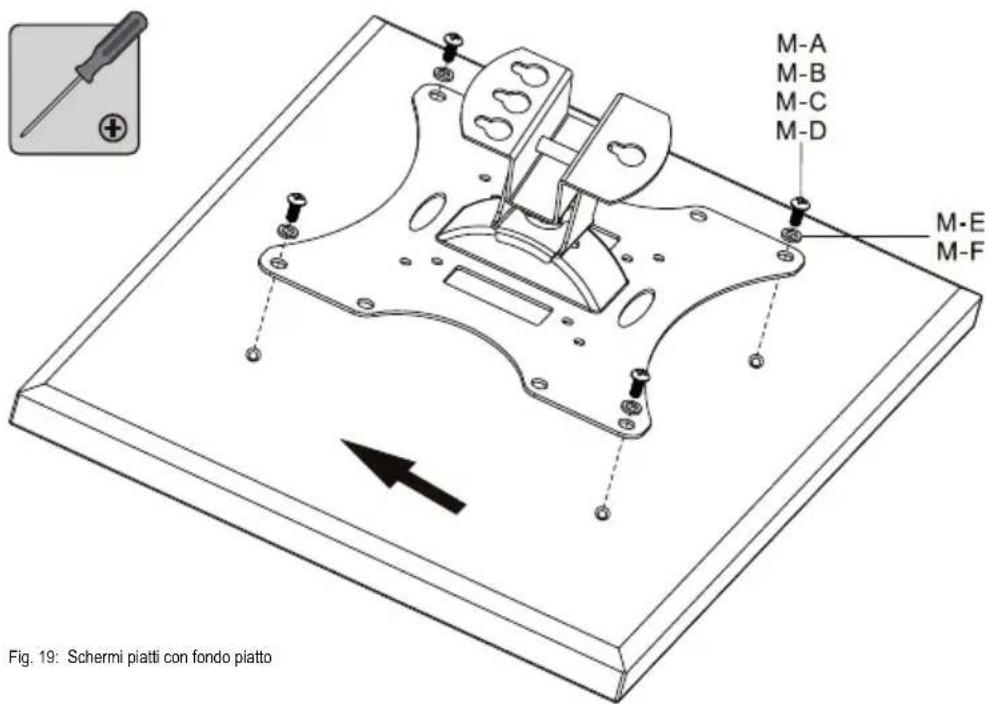

M-A M-B M-C M-D M-E M-F Fig. 19: Schermi piatti con fondo piatto

1. Appoggiare lo schermo piatto in verticale su una superficie morbida e di grandi dimensioni, oppure ad un muro, e proteggerlo da graffi e ribaltamento.
2. Montare il supporto da parete TV (A) con rondelle e viti di corrispondenza per a schermo piatto, come mostrato.

Assicurarsi che si fissare la staffa a muro tv (A) con 3 fori a parete laterale superiore.

4.3.2 Schermi piatti con fondo curvo

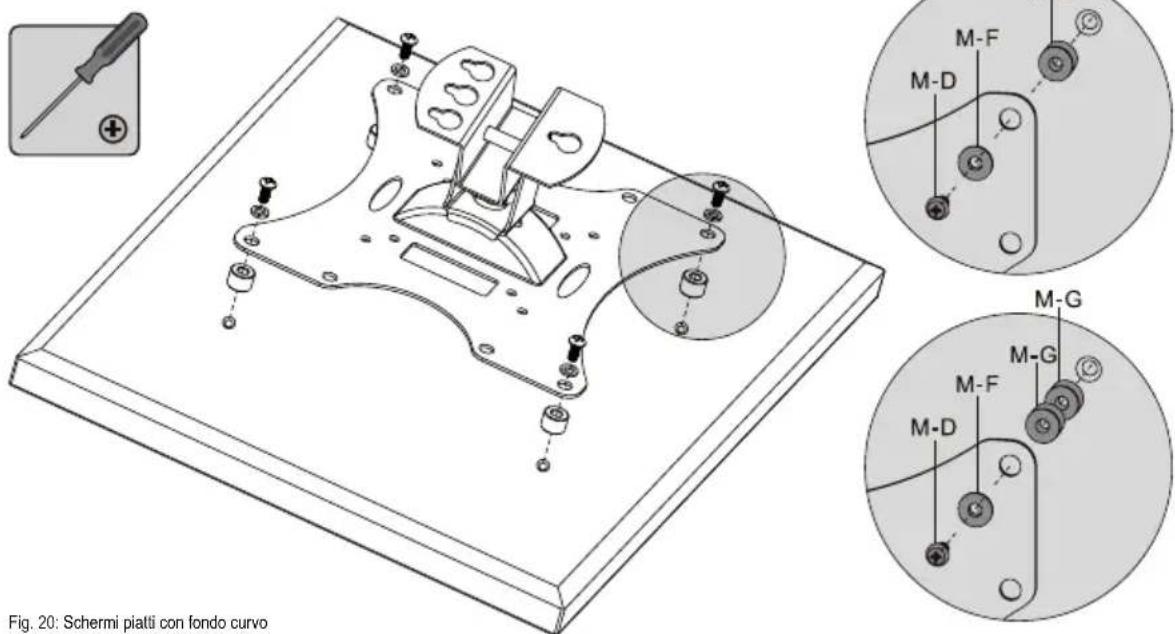

Fig. 20: Schermi piatti con fondo curvo

1. Fatta eccezione per la fase di lavoro che segue, procedere come indicato al

capitolo 4.3.1.

1. Installare i distanziatori TV (M-G) singola o doppia tra la supporto per TV (A) e lo schermo piatto, come mostrato.

Assicurarsi che si fissare la staffa a muro tv (A) con 3 fori a parete laterale superiore.

4.4 Fissare e assicurare dello schermo piatto

Livelli d’avviso Nota di sicurezza			Rilancio / Vietata
		Pericolo di lesioni da incespicamento e caduta
	ATTENZIONE	>> Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
		>> Quando si lavora con pesi, proteggere sé stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.
		Pericolo di danni materiali provocati da condizioni ambientali inappropriate
		>> Lasciare spazio sufficiente intorno al prodotto ed all’intero sistema per garantire un‘adeguata ventilazione e la mobilità.

Tab. 38: Fissare e assicurare dello schermo piatto

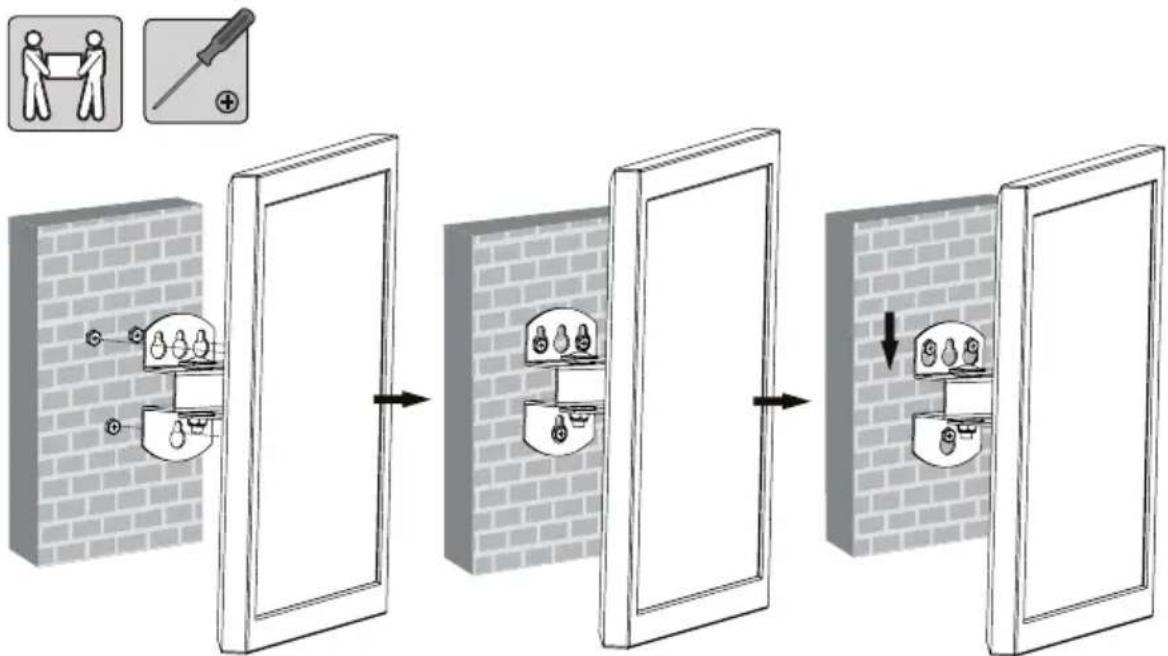

Fig. 21: Fissare e assicurare dello schermo piatto

1. Fissare lo schermo piatto preparato con gli supporto TV (A) a le viti a parete con l'aiuto di una seconda persona, come mostrato.
2. Avvitare tutte le viti a parete (W-A).

Fine del installazione. Procedere in ordine inverso rispetto sullo rimozione.

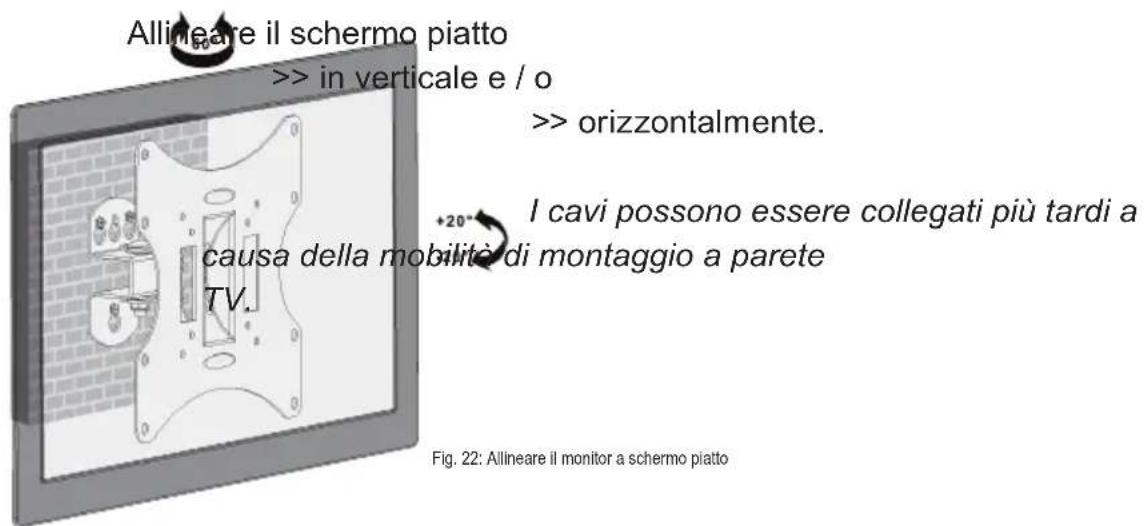

5 Allineare il monitor a schermo piatto

Livelli d'avviso Nota di sicurezza

Rilancio / Vietata

Pericolo di lesioni spostando parti del prodotto

Non tenere membra tra le parti di taglio durante l'uso.
Mente la mobilità del prodotto durante l'uso. Questo può allontanarsi dalla parete o verso di esso e ruotarlo lateralmente.

Tab. 39: Allineare il monitor a schermo piatto

Allineare il schermo piatto >> in verticale e / o >> orizzontalmente. +20° I cavi possono essere collegati più tardi a causa della mobilità di montaggio a parete TV. Fig. 22: Allineare il monitor a schermo piatto

6 Garanzia e responsabilità

• Il produttore garantisce per 2 anni i dispositivi nuovi.
- Poiché il produttore non ha alcuna influenza sull'installazione, la garanzia si applica solo al prodotto stesso.
- In caso di guasto o danni rilevati sul dispositivo, contattare il rivenditore e presentare lo scontrino o la fattura quale prova di acquisto, se necessario. Il rivenditore riparerà il guasto sul posto, oppure invierà il dispositivo al fabbricante. Fornendo una descrizione dettagliata dei possibili guasti, non solo si semplifica il lavoro dei nostri tecnici, ma si può stare certi che i guasti – la cui occorrenza è rara – saranno sicuramente individuati e riparati!
- Il produttore non è responsabile per i danni alle persone o alle proprietà provocati da installazione, uso o manutenzione inappropriata, o diversa dalle istruzioni di questo manuale.
• Non alterare o modificare il prodotto o suoi accessori.
- È vietato qualsiasi uso in modo diverso da quello descritto in questo

Manuale d'uso ed implica l'annullamento della garanzia e delle responsabilità.

- Ci riserviamo il diritto di apportare modifiche al dispositivo, all'imballaggio ed al Manuale d'uso.

7 Manutenzione, Cura, conservazione e trasporto

• Il prodotto deve essere mantenuto solo da officine specializzate.
- Proteggere gli angoli da sporco e grasso regolarmente con olio leggero per macchine.
- Usare un panno di stoffa asciutto per pulire il prodotto. Prestare attenzione per evitare di graffiare il prodotto. Usare un panno leggermente inumidito per pulire le macchie difficili. Prestare attenzione ai cavi di massa! Non usare alcun prodotto detergente. Questi provocano bruciature ai materiali. Evitare che i liquidi penetrino nel dispositivo.
• Assicurarsi che nessuna parte del corpo possa impigliarsi nel dispositivo girevole quando le parti del dispositivo sono in movimento!
- Controllare periodicamente che tutti i collegamenti e le viti siano fissate; stringere di nuovo se sono allentate. Questo può essere provocato da movimenti frequenti, ad esempio. Non stringere troppo le viti.
- Evitare luoghi con alte temperature, umidità, o luoghi che possono bagnarsi; questo vale anche durante la manutenzione, la riparazione, l'immagazzinamento ed il trasporto.
- Tenere il prodotto lontano dalla portata dei bambini ed immagazzinarlo in luoghi asciutti e senza polvere!
- I fori sono ancora visibili dopo avere rimosso il prodotto. Sulla superficie possono rimanere delle macchie dopo l'uso prolungato.
- Conservare l'imballo originale per trasportare il prodotto ed evitare danni.

8 Risoluzione dei problemi

Problema Soluzione
Come testare la qualità muro?	Moltissime abitazioni sono regolate da vari standard europei.>> Controllare lo spessore ed I materiali dietro l'intonaco/ carta da parati.>> Rivolgersi ad uno specialista.
Quali fori devono essere eseguiti?	>> Leggere il capitolo 4.2.
Altre domande >> Rivolgersi al rivenditore.

Tab. 40: Risoluzione dei problemi

9 Specifiche

Dimensione Specificazione Unità
Dimensione TV 17-42 “ / Inch
VESA max. 200x200 mm
Caricare max. 30 kg
Angolo di inclinazione	+/-20 °
Angolo di rotazione	+/-45 °
Distanza dalla parete	90 mm
Colore	51883: argento51893: nero
Dimensioni	220 x 220 x 90 mm
Carico	0.933 kg

Tab.41: Specifiche

10 Informazioni sullo standard VESA

Per poter armonizzare gli accessori per il fissaggio di monitor, TV, supporti e supporti da parete in modo semplice, VESA (Video Electronic Standard Organization – Organizzazione per la standardizzazione video elettronici) ha definito 3 standard per le applicazioni indicate sopra. Usando lo standard VESA specificato per il proprio schermo, oppure da manuale utente, e le specifiche nel capitolo Specifiche del presente manuale è possibile definire i possibili punti di attacco. Alcuni modelli offrono moltissime possibilità di fissaggio. (p.e. 300 x 300 mm per Sony TVs)

Classe VESA	Distanza fori per il fissaggio dei monitor
MIS-D	75 x 75 / 100 x 100 mm
MIS-E	200 x 100 / 200 x 100 mm
MIS-F	400 x 200 / 400 x 400 / 600 x 200 / 600 x 400 / 800 x 400 mm

Tab.42: Informazioni sullo standard VESA

11 Istruzioni sullo smaltimento

Questo prodotto non deve essere smaltito con i rifiuti domestici. Al termine della vita utile del dispositivo lo consegni nei punti di raccolta pubblici per questo scopo, oppure presso il punto vendita. I dettagli relative allo smaltimento sono determinati dale leggi federali in materia. I materiali che sono potenzialmente riciclabili vengono immessi nel ciclo di lavorazione dei materiali riciclati per

IT

poterne ricavare nuove materie prime. I seguenti materiali riciclabili sono raccolti presso i punti di raccolta locali:

• Vetro di scarto, plastica, scarti metallici, lastre in metallo e altro ancora.

Questo tipo di riciclaggio delle apparecchiature scartate contribuisce in modo significativo alla protezione del nostro ambiente.
