Art des Produkts	Wandhalterung
Marke	Goobay
Modell	TV EasyFlex M
Kompatible Bildschirmgrößen	17 bis 42 Zoll
Maximale VESA-Norm	200 x 200 mm
Maximale Belastung	30 kg
Neigungswinkel	±20°
Schwenkwinkel	±45°
Wandabstand	90 mm
Abmessungen (B x H x T)	220 x 220 x 90 mm
Gewicht	0,933 kg
Verfügbare Farben	Silber (51883) oder Schwarz (51893)
Material	Stahl
Verwendungszweck	Nur für trockene Innenräume
Lieferumfang	Wandhalterung, Wandschrauben (3x), Betondübel (3x), Bildschirmschrauben (M4x14, M5x14, M6x14, M8x20), Unterlegscheiben, Distanzscheiben
Erforderliche Werkzeuge	Leitungssucher, Wasserwaage, Stift, Kreuzschlitzschraubendreher, Bohrmaschine, Betonbohrer 10x60 mm
Garantie	2 Jahre

Häufig gestellte Fragen - TV EasyFlex M Goobay

Welche Wandtypen eignen sich für die Montage der Halterung?

Das mitgelieferte Montagematerial ist nur für Beton- oder Steinwände geeignet. Für andere Wandtypen (Gipskarton, Hohlziegel usw.) müssen Sie geeignete, nicht im Lieferumfang enthaltene Dübel verwenden. Überprüfen Sie vor der Montage die Wandstruktur, um Sturzgefahr zu vermeiden.

Wie befestige ich die Halterung an einer Gipskartonwand?

Die Halterung ist nicht für die direkte Montage auf Gipskarton ausgelegt. Sie müssen spezielle Gipskartondübel verwenden, die mindestens 30 kg tragen können. Stellen Sie sicher, dass die Wand ausreichend stabil ist, und ziehen Sie bei Bedarf einen Fachmann hinzu.

Welche Schrauben verwende ich zur Befestigung meines Fernsehers?

Verwenden Sie die mitgelieferten Schrauben je nach Ihrem Bildschirm: M4x14, M5x14, M6x14 oder M8x20. Wählen Sie diejenigen, die zu den Gewindegängen Ihres Fernsehers passen. Bei Bildschirmen mit gewölbter Rückseite fügen Sie die mitgelieferten Distanzscheiben (M-G) hinzu.

Wie stelle ich die Neigung des Fernsehers ein?

Nach der Installation des Bildschirms können Sie ihn um bis zu ±20° nach oben oder unten neigen. Üben Sie dazu leichten Druck auf den Bildschirm aus, um ihn auszurichten. Achten Sie darauf, dass bewegliche Teile nicht Ihre Finger einklemmen.

Kann die Halterung seitlich schwenken?

Ja, die Halterung ermöglicht eine seitliche Schwenkung von bis zu ±45°. So können Sie den Bildschirm nach links oder rechts ausrichten, um einen besseren Blickwinkel zu erhalten. Überprüfen Sie nach der Einstellung, ob alle Schrauben fest angezogen sind.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein trockenes Tuch, um Staub zu entfernen. Bei hartnäckigen Flecken verwenden Sie ein leicht feuchtes Tuch, lassen Sie jedoch niemals Flüssigkeit eindringen. Verwenden Sie keine aggressiven Reinigungsmittel. Schmieren Sie die Gelenke bei Bedarf mit einem leichten Maschinenöl.

Was tun, wenn eine Bildschirmschraube zu lang ist?

Eine zu lange Schraube kann Ihren Fernseher beschädigen. Verwenden Sie die mitgelieferten Distanzscheiben zum Ausgleich oder wählen Sie eine kürzere Schraube. Erzwingen Sie niemals eine Schraube, die zu lang erscheint. Überprüfen Sie die Tiefe der Montagelöcher Ihres Bildschirms.

Wie überprüfe ich die Stabilität nach der Installation?

Schütteln Sie den Bildschirm nach der Befestigung leicht, um zu prüfen, ob er Spiel hat. Überprüfen Sie, ob alle Wandschrauben und Bildschirmschrauben fest angezogen sind. Wiederholen Sie diese Überprüfung regelmäßig, insbesondere nach häufigen Bewegungen der Halterung.

Kann ich diese Halterung für einen gekrümmten Bildschirm verwenden?

Ja, die Halterung ist mit gekrümmten Bildschirmen kompatibel. Bei Bildschirmen mit gewölbter Rückseite müssen Sie die TV-Distanzscheiben (M-G) zwischen Halterung und Bildschirm anbringen, wie in der Anleitung beschrieben. Stellen Sie sicher, dass die Halterung mit den 3 oberen Löchern befestigt ist.

Wie baue ich die Halterung bei Bedarf ab?

Zum Abbau gehen Sie in umgekehrter Reihenfolge der Installation vor. Entfernen Sie zuerst den Bildschirm mit Hilfe einer zweiten Person. Lösen Sie dann die Wandschrauben und nehmen Sie die Halterung ab. Die Bohrlöcher bleiben sichtbar; sie können bei Bedarf verschlossen werden.

BEDIENUNGSANLEITUNG TV EasyFlex M Goobay

1 Sicherheitshinweise 3

1.1 Allgemeines 3

1.2 Benutzergruppen 4

1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5

2.2 benötigtes Werkzeug 6

3 Bestimmungsgemäßer Gebrauch 6

3.1 Nutzungsbeschränkungen 6

4 Montage 6

4.1 Vorbereitung 7

4.2 Wandmontage 7

4.3 Flachbildschirmmontage 8

4.3.1 Flachbildschirme mit flacher Rückseite 8

4.3.2 Flachbildschirme mit gewölbter Rückseite 9

4.4 Einhängen und Sichern des Flachbildschirms 10

5 Einstellen des Flachbildschirms 11

6 Gewährleistung und Haftung 11

7 Pflege, Wartung, Lagerung und Transport 12

8 Problembehebung 13

9 Technische Daten 13

10 Informationen zum VESA-Standard 13

11 Entsorgungshinweise.... 14

1 Sicherheitshinweise

DE

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an Ihren Händler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmaterial ersticken.

Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkteile und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen lassen.

Verletzungsgefahr durch Schneiden

Kinder können sich an Verpackungen schneiden.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produkteile

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.

Während des Gebrauchs auf die Beweglichkeit des Produktes achten.

Dieses kann sich von der Wand weg oder auf sie zu bewegen und ggf. seitlich ausschwenken.

Gefahr durch Selbsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produkteile noch Zubehör!

Sachschaden durch inkompatible Produktkombinationen

Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen können Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit lassen.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.

Stabilität des Systems nach Montage regelmäßig prüfen.

1.2 Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppe
Montage, Demonta-ge, Pflege, Lage-rung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen>> Von Kindern und Personen mit eingeschränkten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte>> spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzergruppen

1.3 Warnstufen

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr TV-Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die kompakte und flache Bauweise unterstützt ein individuelles, platzsparendes Anbringen. Er ist neigbar und schwenkbar.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter 51883 oder TV-Wandhalter 51893		A	1
Wandschraube 6.3x55		W-A 3
Betondübel		W-B 3
Flachbildschirmmontage
M4x14 M-A 4
M5x14		M-B 4
M6x14		M-C 4
M8x20		M-D 4
Unterlegscheibe D5		M-E 4
Unterlegscheibe D8		M-F 4
TV-Abstandhalter		M-G 8

Tab. 2: Lieferumfang

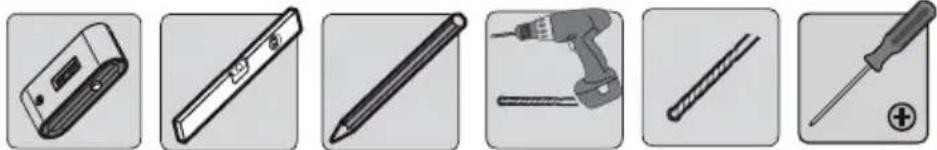

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab. 3: benötigtes Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenräumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prüfen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren.

Kompatibilität sicherstellen

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Sachschaden durch inkompatible Produktkombinationen
	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.

Tab. 4: Kompatibilität sicherstellen

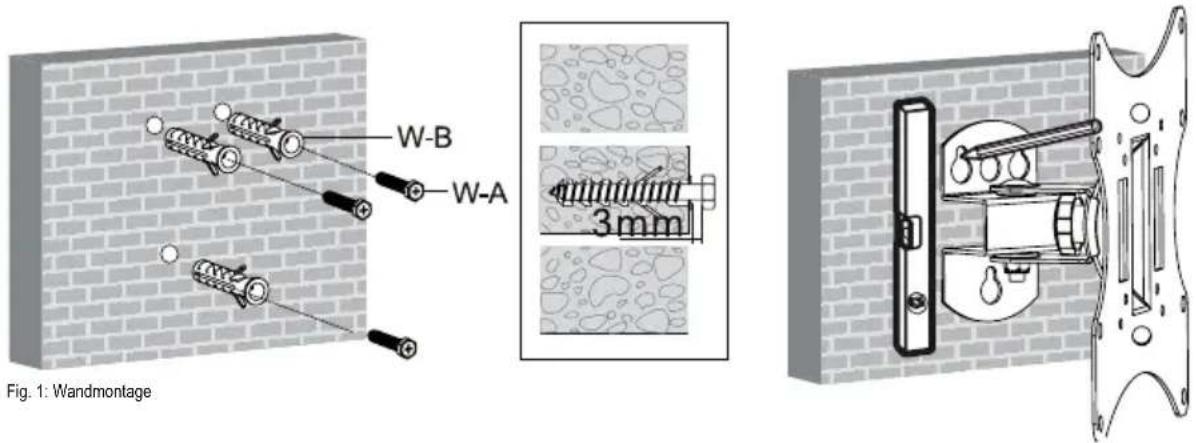

4.2 Wandmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch ungeeignete Umgebungsbedingungen>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwählen.>> Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!
	>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.
	Sachschaden durch ungeeignete Umgebungsbedingungen>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

Tab. 5: Wandmontage

1. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder Stromleitungen in der Wand befinden und beschädigen Sie diese nicht.
2. Benutzen Sie eine Wasserwaage, um die Bohrlöcher zu markieren.
3. Benutzen Sie den TV-Wandhalter (A) als Schablone.
4. Bohren Sie die Löcher mit einem 10mm-Steinbohrer 60mm tief.
5. Stecken Sie jeweils einen Wanddübel (W-B) in die Bohrlöcher.
6. Bringen Sie den TV-Wandhalter (A) mit den Wandschrauben (W-A).

4.3 Flachbildschirmmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
[GDYS] VORSICHT	Verletzungsgefahr durch Stolpern und Sturz>> Produkt, Produkteile und Zubehör sicher platzieren, installieren und transportieren.
ACHTUNG	Sachschaden durch ungeeignete Vorgehensweise>> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen.>> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

ACHTUNG

Tab. 6: Flachbildschirmmontage

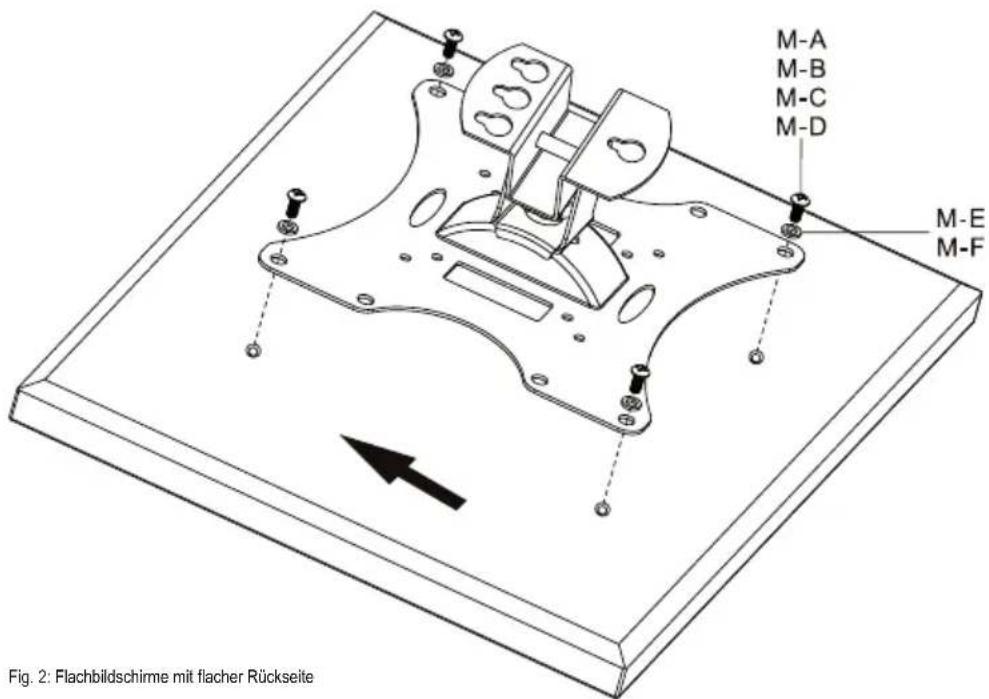

4.3.1 Flachbildschirme mit flacher Rückseite

1. Lehnen Sie den Flachbildschirm vertikal gegen eine weiche, großflächige Unterlage oder eine Wand und sichern Sie ihn gegen Kratzer und Umkippen.
2. Montieren Sie den TV-Wandhalter (A) mit den passenden Unterlegscheiben und den zu Ihrem Flachbildschirm passenden Schrauben wie abgebildet.
   Achten Sie darauf, dass Sie den TV-Wandhalter (A) mit den 3 Wandlöchern zur Flachbildschirmoberseite befestigen.

4.3.2 Flachbildschirme mit gewölbter Rückseite

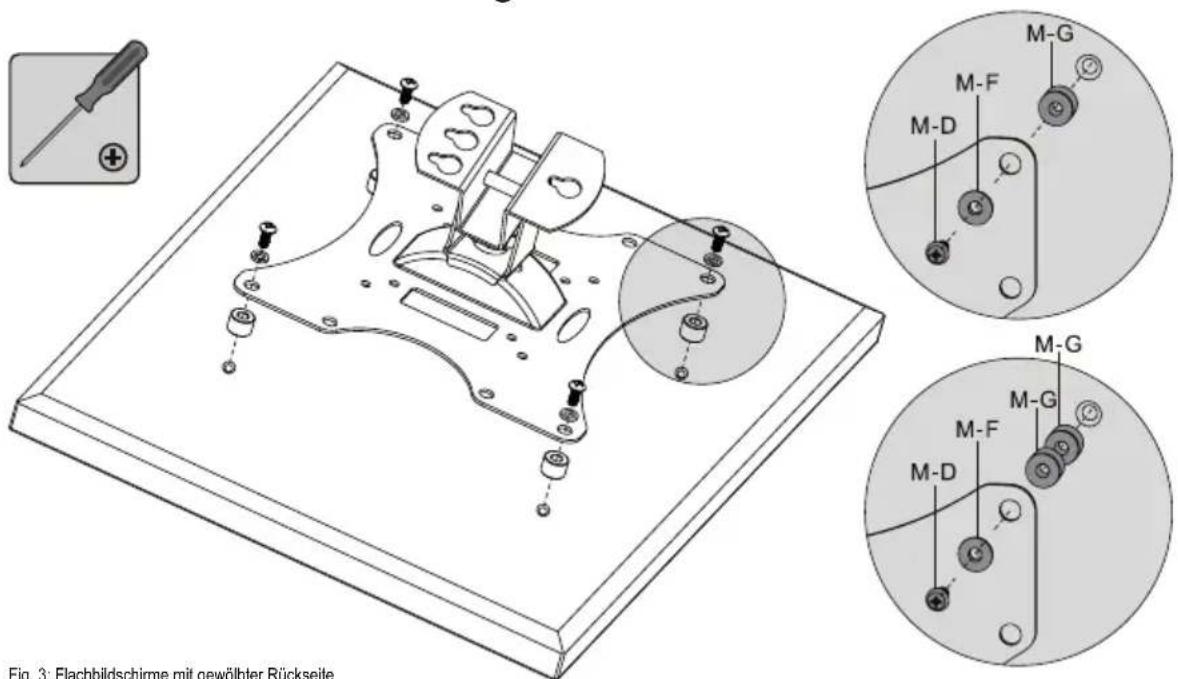

Fig. 3: Flachbildschirme mit gewölbter Rückseite

1. Gehen Sie bis auf folgenden Zwischenschritt vor wie in Kapitel 4.3.1 beschrieben.
2. Montieren Sie die zu Ihrem Gerät passenden TV Abstandhalter (M-G) einfach oder doppelt wie abgebildet jeweils zwischen TV-Wandhalter (A) und dem Flachbildschirm.

Achten Sie darauf, dass Sie den TV-Wandhalter (A) mit den 3 Wandlöchern zur Flachbildschirmoberseite befestigen.

4.4 Einhängen und Sichern des Flachbildschirms

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch Stolpern und Sturz
	>> Produkt, Produkteile und Zubehör sicher platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.
	Sachschaden durch ungeeignete Umgebungsbedingungen
	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

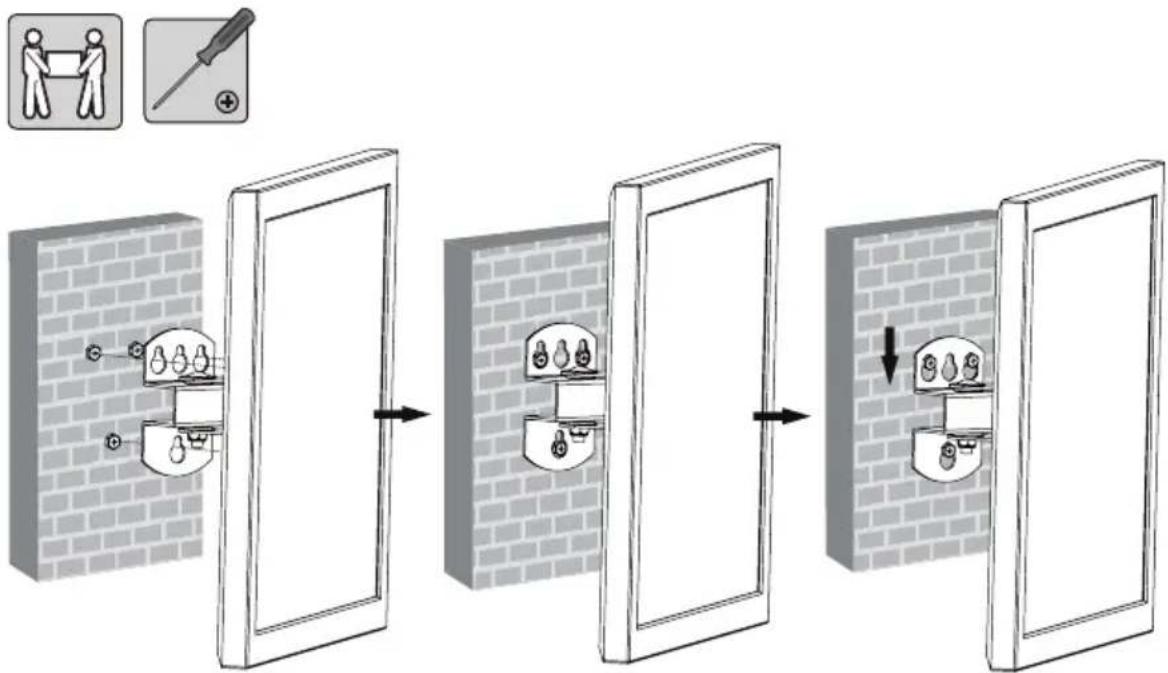

Fig. 4: Einhängen und Sichern des Flachbildschirms

Fig. 5: Einhängen und Sichern des Flachbildschirms

1. Hängen Sie den vorbereiteten Flachbildschirm zusammen mit einer 2. Person mit dem TV-Wandhalter (A) auf die Wandschrauben (W-A) wie abgebildet.
2. Schrauben Sie alle Wandschrauben (W-A) fest.

Ende der Montage. Zur Demontage gehen Sie in rückwärtiger Reihenfolge vor.

5 Einstellen des Flachbildschirms

Warnstufe Sicherheitshinweis

Gebot /

Verbot

Verletzungsgefahr durch bewegliche Produktteile

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

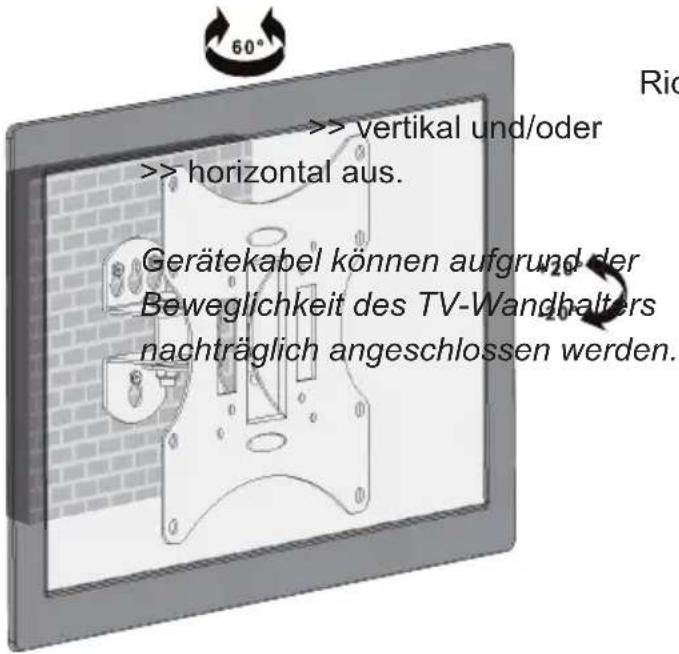

Fig. 6: Einstellen des Flachbildschirms

Richten Sie den Flachbildschirm

Fig. 7: Einstellen des Flachbildschirms

6 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab.

DE

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

• Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
- Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
- Achten Sie beim Bewegen der Geräteteile darauf, dass Sie keine Körperteile darin einklemmen!
- Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demon-tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zu-rückbleiben.
- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehebung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.>> Wandstärke und Material unter Putz / Tapeten prüfen.>> Fachpersonal zu Rate ziehen.
Welche Löcher müssen gebohrt werden?	>> Kapitel 4.2 lesen.
andere Fragen >>	Händler kontaktieren.

Tab. 7: Problemehebung

9 Technische Daten

Größe Angabe Einheit
TV Größe 17-42 " / Zoll
VESA max. 200x200 mm
Traglast	max. 30	kg
Neigungswinkel	+/-20	°
Schwenkwinkel	+/-45	°
Wandabstand	90	mm
Farbe	51883: silber51893: schwarz
Maße	220 x 220 x 90	mm
Gewicht	0,933 kg

Tab. 8: Technische Daten

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und TV-Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen

Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definieren. Einige Modelle lassen eine stufenlose, individuelle Befestigung zu. (z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungslochabstand von Flachbildschirmen

Tab. 9: Informationen zum VESA-Standard

11 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

DE

BETRIEBSANLEITUNG 2

USER'S MANUAL 16

MODE D'EMPLOI 28

ISTRUZIONI PER L'USO 42

USER'S MANUAL

Content

DE BETRIEBSANLEITUNG

EN USER'S MANUAL

FR MODE D'EMPLOI

IT ISTRUZIONI PER L'USO

TV-Wandhalter

TV mount

TV Support mural

Supporto per TV

51883

51893

Revision 2013-07-01

Version 2

E-Mail: [e-mail]

Web: www.goobay.de

*(0,14 € pro Minute aus dem deutschen Festnetz.

Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
