BEDIENUNGSANLEITUNG TV EasyFix SuperSlim Goobay

DE BETRIEBSANLEITUNG EN USER'S MANUAL FR MODE D'EMPLOI IT ISTRUZIONI PER L'USO

1 Sicherheitshinweise 3

1.1 Allgemeines 3
1.2 Benutzergruppen 4
1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5
2.2 benöttiges Werkzeug 6

3 Bestimmungsgemäßer Gebrauch 6
3.1 Nutzungsbeschränkungen 7
4 Montage 7
4.1 Vorbereitung 7
4.2 Wandmontage 7

4.3 Flachbildschirmmontage 8

4.3.1 Flachbildschirme mit flacher Rückseite 9

4.3.2 Flachbildschirme mit gewöblter Rückseite 9
4.4 Einhagen und Sichern des Flachbildschirms 10

5 Gewährleistung und Haftung 11
6 Pflege, Wartung, Lagerung und Transport 11
7 Problembehebung 12
8 Technische Daten 12
9 Informationen zum VESA-Standard 12
10 Entsorgungshinweise 13

1 Sicherheitshinweise

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfällig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produkte und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an ihren Handler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmen Kleinteilen und Dammaterial ersticken.

Kleinteile und Dammmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungänstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkte und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiten Person halten{lassen.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführten halten.

Verletzungsgefahr durch Schneiden

Kinder können sich an Verpackungen schreiben.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!
Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.

Gefahr durch Selfsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!

Sachschaden durch inkompatible Produkt kombinationen

Inkcompatible Produkt kombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen konnen Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nisse und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
Stabilität des Systems nach Montage regelmäßig prufen.

1.2 Benutzergruppen

Aufgrund entsprechlich hoher Risiken und Gefahrenpotentiale)durfen eine Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppe
Montage, Demonta-ge, Pflege, Lage-rung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen
	>> Von Kindern und Personen mit eingeschrankten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte
	>> spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzgeruppen

1.3 Warnstufen

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

Warning vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die kompakte und flache Bauweise unterstützt ein individuelles,platzparendes Anbringen. Nach dem Montieren ist der Wandhalter nahezu unsichtbar. Er ist weder neig- noch schwenkbar.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage
Wandhalter 63473 oder Wandhalter 63493	B	1
Wandschraube 6.3x55	W-A	63473: 2 63493: 4
Betondübel W-B		63473: 2 63493: 4
Unterlegscheibe D6 W-C		63473: 2 63493: 4
Sicherungssbügel C 1
Flachbildschirmontage
Adapterhalterung A 2	M-A 4
M5x14
M6x14	M-B 4
M8x20	M-C 4
M6x30	M-D 4
M8x30	M-E 4
Unterlegscheibe	M-F	4

DE

TV-Abstandhalter

M-G 8

TV-Abstandhalter

M-H4

Tab. 2: Lieferumfang

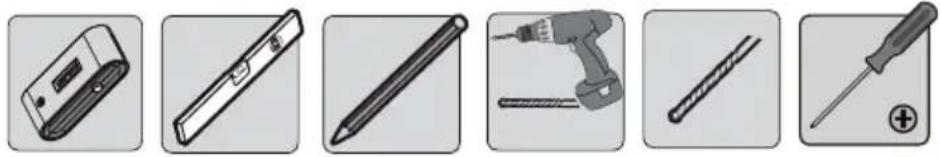

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab. 3: benötgles Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachoten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenraumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prufen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Universehrheit kontrollieren.

Kompatibilität sicherstellen

Warnstufe Sicherheitshinweis		Gebot / Verbot
Sachschaden durch inkompatible Produkt kombinationen		Achtung
>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.

Tab. 4: Kompatibilität sicherstellen

4.2 Wandmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
A VORSICHT	Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
	>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwahlen.	!
	>> Auf in der Wand liegende, stromfuhrende Kabel oder andere Leitungen achten und diese nicht beschädigen!
	>> Nicht an Stellen mit direkter Sonnenein-strahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.
ACHTUNG	Sachschaden durch ungeeignete Umgebungsbedingungen
	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit 参数。	!

Tab. 5: Wandmontage

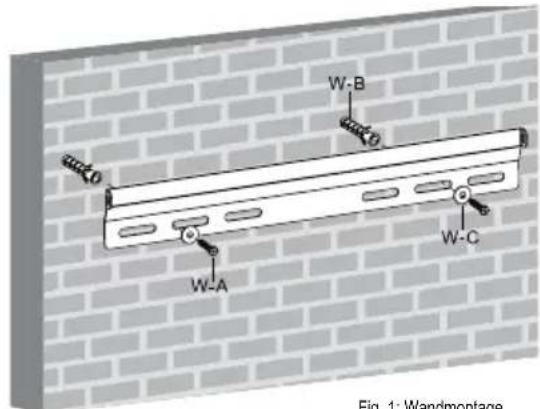

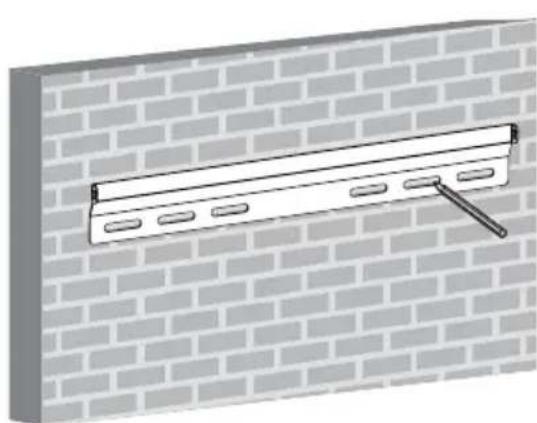

Fig. 1: Wandmontage

1. Prufen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder Stromleitungen in der Wand befinden und beschädigen Sie diese nicht.
2. Benutzen Sie eine Wasserwaage um die Bohrlocher zu markieren.
3. Bohren Sie die Löcher mit einem 10mm-Steinbohrer 60mm tief.
4. Stecken Sie jeweils einen Wandübel (W-B) in die Bohrlicher.
5. Bringen Sie den Wandhalter (B) mit den Wandschrauben (W-A) und den Unterlegscheiben (W-C) an.

4.3 Flachbildschirmmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
VORSICH T	Verletzungsgefahr durch Stolpern und Sturz	!
	>> Produkt, Produkte teile und Zubehör sichere platzieren, installieren und transportieren.
ACHTUNG	Sachschaden durch ungeeignete Vorgensweise	!
	>> Beim Anziehen von Schrauben möglich Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen.	!
	>> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab.6: Flachbildschirmmonlage

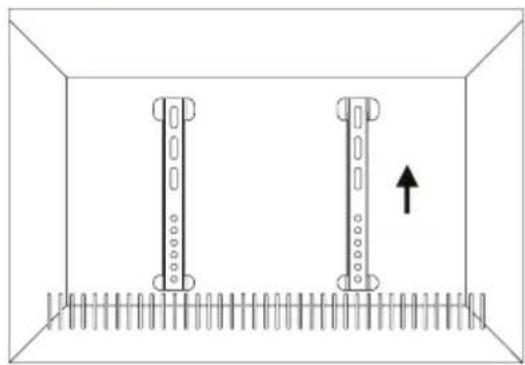

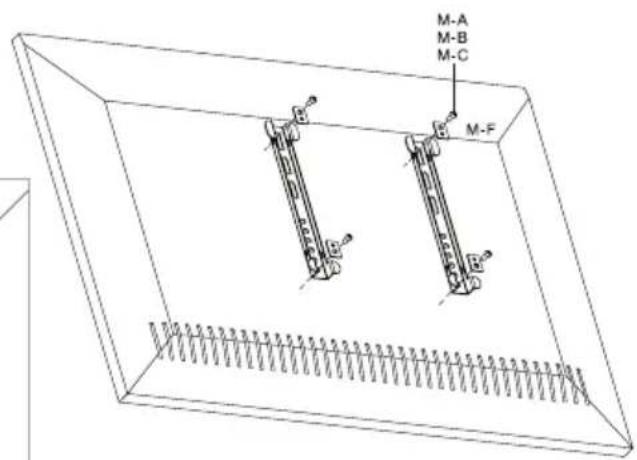

4.3.1 Flachbildschirme mit flacher Rückseite

Fig. 2: Flachbildschirme mit flacher Rückseite

1. Lehnen Sie den Flachbildschirm vertical gegen eine weiche, großflächige Unterlage oder eine Wand und sichern Sieihn gegen Kratzer und Umkuppen.
2. Montieren Sie auf jeder Seite eine Adapterhalterung (A) mit den Unterleg-scheiben (M-F) und den zu ihrem Flachbildschirm passenden Schrauben wie abgebildet an der Gerä teober- und Unterseite.

Achten Sie darauf, dass sich die Langlocher der Adapterhalterung (A) an der Flachbildschirmoberseite befinden.

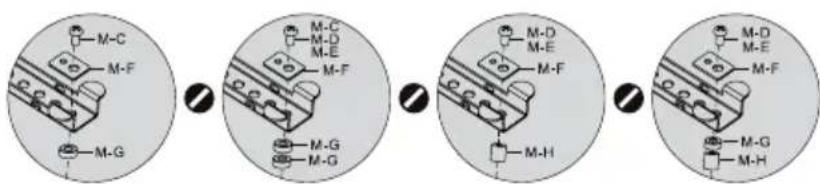

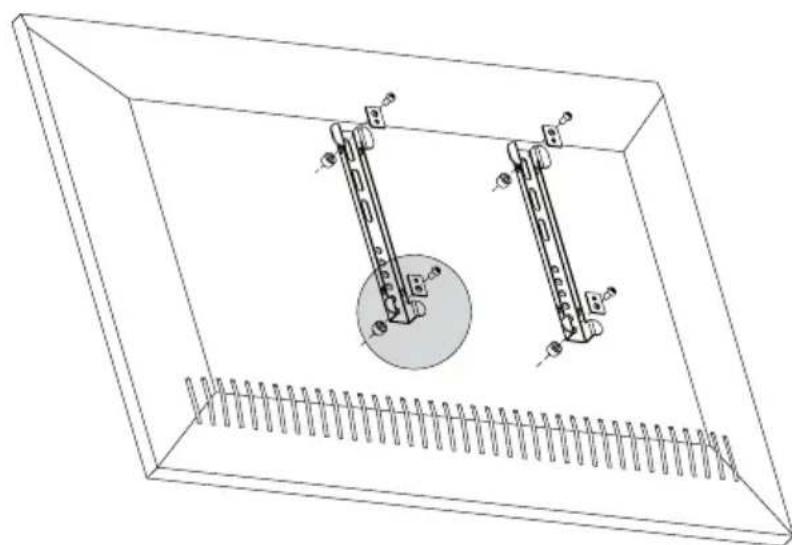

4.3.2 Flachbildschirme mit gewölbter Rückseite

Fig. 3: Flachbildschimme mit gewöblter Rückseite

DE

1. Gehen Sie bis auf folgenden Zwischenschritt vor wie in Kapitel 4.3.1 beschreiben.
2. Montieren Sie die zu Ihr dem Gerät passenden TV Abstandhalter (M-G) und/oder (M-H) wie abgebildet jeweils zwischen Adapterhalterung (A) und Flachbildschirm.

4.4 Einhängen und Sichern des Flachbildschirms

Warnstufe Sicherheitschinweis		Gebot / Verbot
Verletzungsgefahr durch Stolpern und Sturz
A VORSICHT	>> Produkt, Produkte teile und Zubehör sich platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person halten{laffen lassen.	!
Sachschaden durch ungeeignete Umgebungsbedingungen
ACHTUNG	>> Um Quell- und Ausgabegereäte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit{lüssen.	!

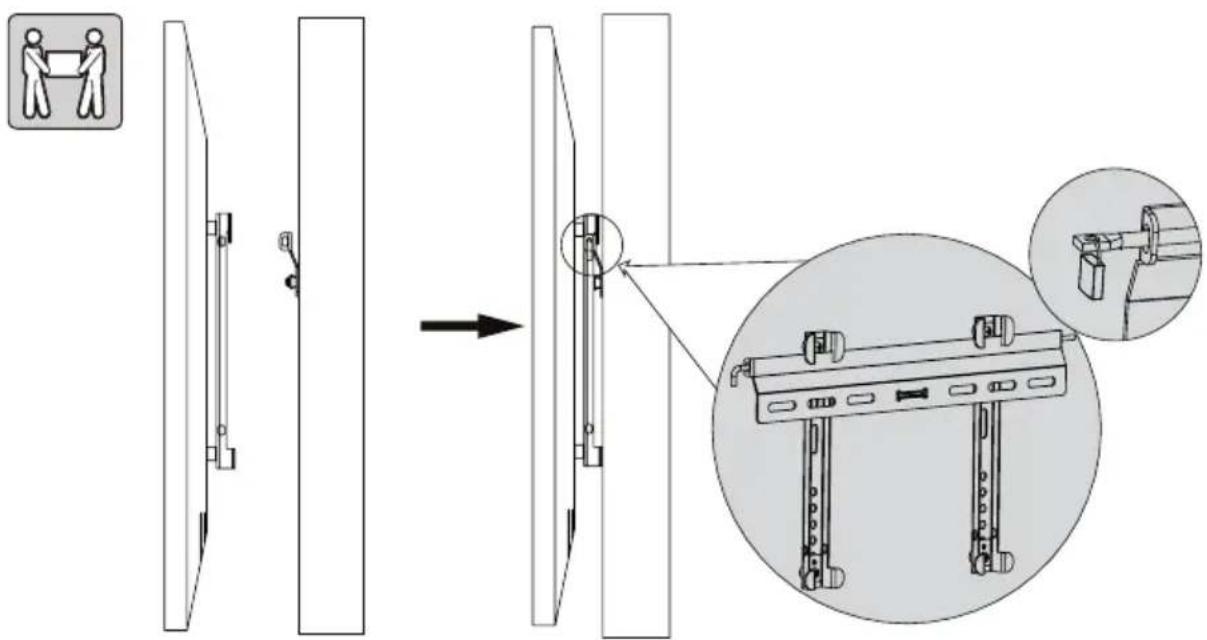

Fig. 4: Einhagen und Sichem des Flachbildschirms
Fig. 5: Einhagen und Sicher des Flachbildschirms

1. Hängen Sie denVBorbereiteten Flachbildschirm zusammen mit einer 2. Person mit den Adapterhalterungen (A) auf den Wandhalter (B).
2. Schieben Sie den Sicherungsbügel (C) seitlich durch Adapterhalterungen (A) und Wandhalter (B) und sichern Sieihn, wenn nötig.

Ende der Montage. Zur Demontage gehen Sie in rückwärftiger Reihenfolge vor.

5 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat,deckt die Gewährleistung nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemät festgestellt werden sollen, wenden Sie sichitte an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewähr, dass auch seiten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation gehalten wir uns vor.

6 Pflege, Wartung, Lagerung und Transport

Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäß mit leichtem Maschinenöl.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuchleitung mit Wasser angefeucht werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
- Achten Sie beim Bewegen der Geräteile daraufuf, dass Sie keine Körperteile darin einklommen!
- Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
- Vermeiden Sie Stellen mit hohen Temperatures und Feuchtigkeit, bzw.Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Befestigungsbohrungen können sightbar bleiben, wenn das Produkt demoniert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zu-

rückbleiben.

• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

7 Problembehebung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.
	>> Wandstärke und Material unter Putz / Tapeten prüfen.
	>> Fachpersonal zu Rateziehen.
Welche Löscher müssen geobhr werden?	>> Kapitel 4.2 lesen.
Der Wandhalter{lösst sich schwer austrichten.	>> Nach Einrasten nicht mehr ausrichtbar.
	>> Ggf. erneut lösEN und optimiert einhängen.
andere Fragen >>	Händler kontaktieren.

Tab. 7: Problemebehebung

8 Technische Daten

Größe Angabe Einheit
TV Große	63473: 23-5563493: 37-70	“/Zoll
VESA	63473: max. 400x20063493: max. 800x400	mm
Traglast	63473: max. 4563493: max. 65	kg
Neigungswinkel +/-0°
Schwenkwinkel +/-0°
Wandabstand 19		mm
Maße	63473: 460 x 260 x 1963493: 858 x 440 x 19	mm
Gewicht	63473: 1,10063493: 2,015	kg

Tab. 8: Technische Daten

9 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihr dem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen

Datum in dieser Anleitung konnen Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu. (z.B. 300 × 300mm für Sony TVs).

VESA Klasse Befestigungsslochabstand von Flachbildschirmen

Tab. 9: Informationen zum VESA-Sandard

10 Entsorgungshinweise

Dieses Produkt besteht nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zusück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführht, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
