1 Sicherheitshinweise 3

1.1 Allgemeines 3

1.2 Benutzergruppen 4

1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5

2.2 benötigtes Werkzeug 6

3 Bestimmungsgemäßer Gebrauch 6

3.1 Nutzungsbeschränkungen 7

4 Montage 7

4.1 Vorbereitung 7

4.2 Wandmontage 7

4.3 Flachbildschirmmontage 8

4.3.1 Flachbildschirme mit flacher Rückseite 9

4.3.2 Flachbildschirme mit gewölbter Rückseite 9

4.4 Einhängen und Sichern des Flachbildschirms 10

5 Gewährleistung und Haftung 11

6 Pflege, Wartung, Lagerung und Transport 11

7 Problembehebung 12

8 Technische Daten 12

9 Informationen zum VESA-Standard 12

10 Entsorgungshinweise.... 13

1 Sicherheitshinweise

DE

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produkteile und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an Ihren Händler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmaterial ersticken.

Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkteile und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen lassen.

Verletzungsgefahr durch Schneiden

Kinder können sich an Verpackungen schneiden.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

Gefahr durch Selbsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produkteile noch Zubehör!

Sachschaden durch inkompatible Produktkombinationen

Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen können Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.

Stabilität des Systems nach Montage regelmäßig prüfen.

1.2 Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppe

Montage, Demonta-ge, Pflege, Lage-rung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen>> Von Kindern und Personen mit eingeschränkten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte>> spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzergruppen

1.3 Warnstufen

GEFAHR

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

WARNUNG

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die kompakte und flache Bauweise unterstützt ein individuelles, platzsparendes Anbringen. Nach dem Montieren ist der Wandhalter nahezu unsichtbar. Er ist weder neig- noch schwenkbar.

2.1 Lieferumfang

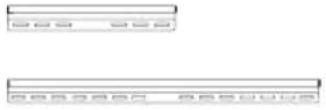

Teil Abbildung Kürzel Anzahl
Wandmontage
Wandhalter 63473oder Wandhalter 63493		B	1
Wandschraube 6.3x55		W-A	63473: 263493: 4
Betondübel W-B			63473: 263493: 4
Unterlegscheibe D6 W-C			63473: 263493: 4
Sicherungssbügel C 1
Flachbildschirmmontage
Adapterhalterung A 2
M5x14		M-A 4
M6x14		M-B 4
M8x20		M-C 4
M6x30		M-D 4
M8x30		M-E 4
Unterlegscheibe		M-F	4

TV-Abstandhalter	M-G 8	[SDHT]
TV-Abstandhalter			M-H 4

Tab. 2: Lieferumfang

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab. 3: benötigtes Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenräumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prüfen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren.

Kompatibilität sicherstellen

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Sachschaden durch inkompatible Produktkombinationen
	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.

Tab. 4: Kompatibilität sicherstellen

4.2 Wandmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch ungeeignete Umgebungsbedingungen>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwählen.>> Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!
	>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.
	Sachschaden durch ungeeignete Umgebungsbedingungen>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

Tab. 5: Wandmontage

1. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder Stromleitungen in der Wand befinden und beschädigen Sie diese nicht.
2. Benutzen Sie eine Wasserwaage um die Bohrlöcher zu markieren.
3. Bohren Sie die Löcher mit einem 10mm-Steinbohrer 60mm tief.
4. Stecken Sie jeweils einen Wanddübel (W-B) in die Bohrlöcher.
5. Bringen Sie den Wandhalter (B) mit den Wandschrauben (W-A) und den Unterlegscheiben (W-C) an.

4.3 Flachbildschirmmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch Stolpern und Sturz>> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren.
	Sachschaden durch ungeeignete Vorgehensweise>> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen.>> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab.6: Flachbildschirmmontage

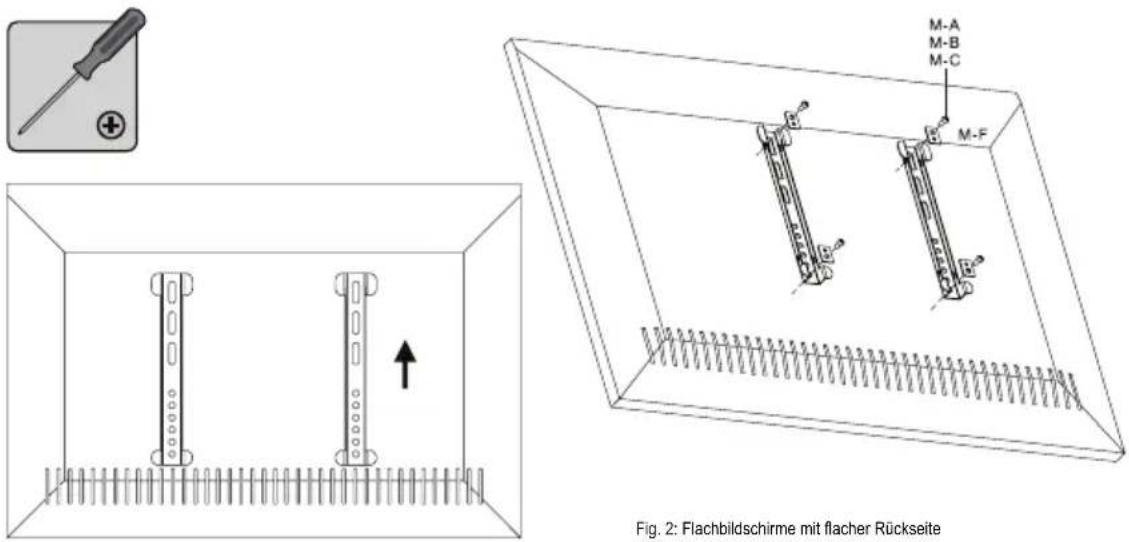

4.3.1 Flachbildschirme mit flacher Rückseite

1. Lehnen Sie den Flachbildschirm vertikal gegen eine weiche, großflächige Unterlage oder eine Wand und sichern Sie ihn gegen Kratzer und Umkippen.
2. Montieren Sie auf jeder Seite eine Adapterhalterung (A) mit den Unterlegscheiben (M-F) und den zu Ihrem Flachbildschirm passenden Schrauben wie abgebildet an der Gerä teober- und Unterseite.

Achten Sie darauf, dass sich die Langlöcher der Adapterhalterung (A) an der Flachbildschirmoberseite befinden.

4.3.2 Flachbildschirme mit gewölbter Rückseite

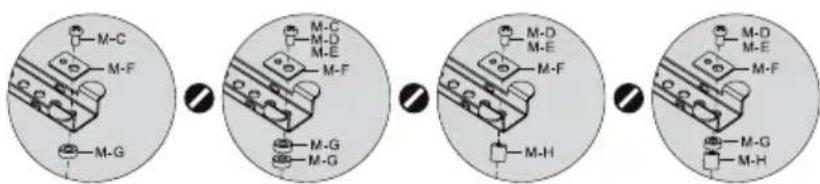

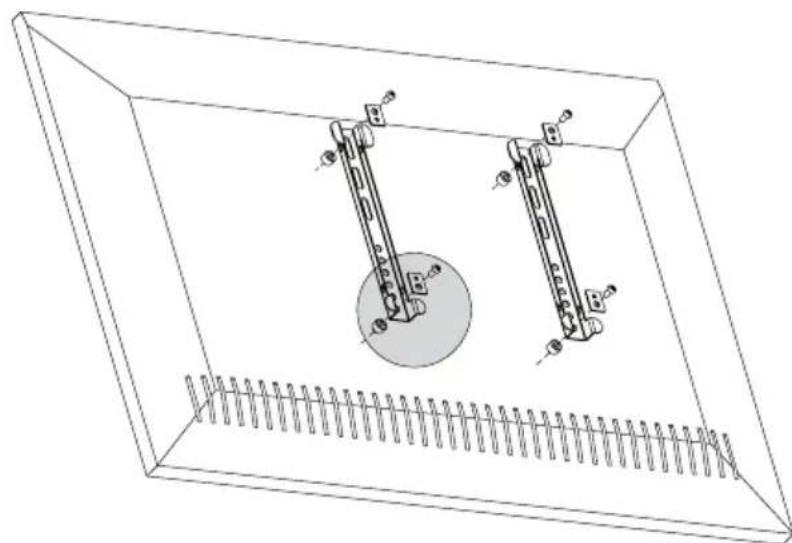

Fig. 3: Flachbildschirme mit gewölbter Rückseite

1. Gehen Sie bis auf folgenden Zwischenschritt vor wie in Kapitel 4.3.1 beschrieben.
2. Montieren Sie die zu Ihrem Gerät passenden TV Abstandhalter (M-G) und/oder (M-H) wie abgebildet jeweils zwischen Adapterhalterung (A) und Flachbildschirm.

4.4 Einhängen und Sichern des Flachbildschirms

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch Stolpern und Sturz
	>> Produkt, Produkteile und Zubehör sicher platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.
	Sachschaden durch ungeeignete Umgebungsbedingungen
	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

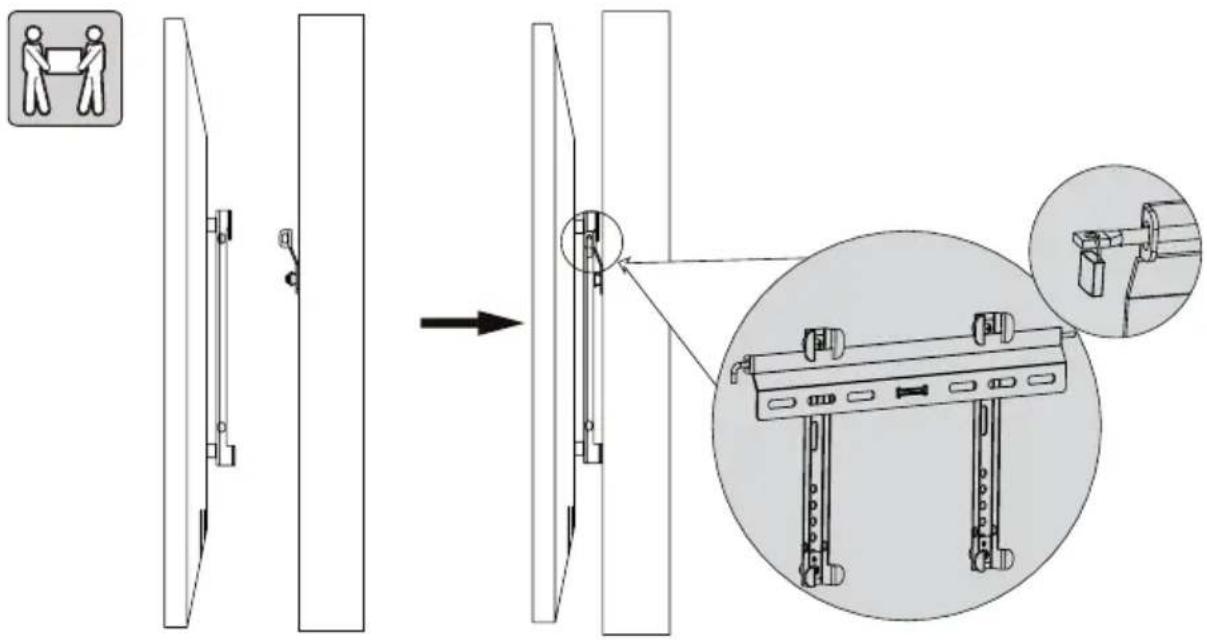

Fig. 4: Einhängen und Sichern des Flachbildschirms

Fig. 5: Einhängen und Sichern des Flachbildschirms

1. Hängen Sie den vorbereiteten Flachbildschirm zusammen mit einer 2. Person mit den Adapterhalterungen (A) auf den Wandhalter (B).
2. Schieben Sie den Sicherungsbügel (C) seitlich durch Adapterhalterungen (A) und Wandhalter (B) und sichern Sie ihn, wenn nötig.

Ende der Montage. Zur Demontage gehen Sie in rückwärtiger Reihenfolge vor.

DE

5 Gewährleistung und Haftung

- Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.

- Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab.

- Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

- Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Betrieb oder Wartung entstanden sind.

- Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.

- Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation behalten wir uns vor.

6 Pflege, Wartung, Lagerung und Transport

- Das Produkt darf nur von einer Fachwerkstatt gewartet werden. - Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.

- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.

- Achten Sie beim Bewegen der Geräteteile darauf, dass Sie keine Körperteile darin einklemmen!

- Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.

- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.

- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.

- Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demon- tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zu-

rückbleiben.

- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

7 Problembehebung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.>> Wandstärke und Material unter Putz / Tapeten prüfen.>> Fachpersonal zu Rate ziehen.
Welche Löcher müssen gebohrt werden?	>> Kapitel 4.2 lesen.
Der Wandhalter lässt sich schwer ausrichten.	>> Nach Einrasten nicht mehr ausrichtbar.>> Ggf. erneut lösen und optimiert einhängen.
andere Fragen >>	Händler kontaktieren.

Tab. 7: Problembehebung

8 Technische Daten

Größe Angabe Einheit
TV Größe	63473: 23-55	“ / Zoll
	63493: 37-70
VESA	63473: max. 400x200	mm
	63493: max. 800x400
Traglast	63473: max. 45	kg
	63493: max. 65
Neigungswinkel +/-0 °
Schwenkwinkel +/-0 °
Wandabstand 19	mm
Maße	63473: 460 x 260 x 19	mm
	63493: 858 x 440 x 19
Gewicht	63473: 1,100	kg
	63493: 2,015

Tab. 8: Technische Daten

9 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen

Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definieren. Einige Modelle lassen eine stufenlose, individuelle Befestigung zu. (z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungslochabstand von Flachbildschirmen

Tab. 9: Informationen zum VESA-Standard

10 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
