BEDIENUNGSANLEITUNG ScreenScope Goobay

DE BETRIEBSANLEITUNG EN USER'S MANUAL FR MODE D'EMPLOI IT ISTRUZIONI PER L'USO

TV-Tischhalterung TV desk mount Support de TV Supporto da TV

63496 Goobay ScreenScope

63497 Goobay ScreenScope

BETRIEBSANLEITUNG 2

USER'S MANUAL 16

MODE D'EMPLOI 28

ISTRUZIONI PER L'USO 42

BETRIEBSANLEITUNG

Inhalt

1 Sicherheitshinweise 3

1.1 Allgemeines 3
1.2 Benutzergruppen 4
1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5
2.2 benöttiges Werkzeug 6

3 Bestimmungsgemäßer Gebrauch 6
3.1 Nutzungsbeschränkungen 6
4 Montage 6
4.1 Vorbereitung 6
4.2 Tischmontage 7
4.3 Einstellen der Stangeneinheit 8

4.4 Flachbildschirmmontage 8

4.5 Einhängen, Sichern und Abschlieben des

Flachbildschirms 9
4.6 Geratekabel verlegen 11

5Ausrichten des Flachbildschirms 11
6 Gewährleistung und Haftung 12

7 Pflege, Wartung, Lagerung und Transport 12
8 Problembehebung 13
9 Technische Daten 13

10 Informationen zum VESA-Standard 13
11 Entsorgungshinweise 14

1 Sicherheitshinweise

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produkte und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit Dokumentation behebbaren Problemen, wenden Sie sich an ihren Handler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmen Kleinteilen und Dammaterial ersticken.

Kleinteile und Dammmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungänstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkte und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiten Person halten给你们.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführten halten.

Verletzungsgefahr durch Schneiden

Kinder können sich an Verpackungen schreiben.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produktteile

Bewegliche Produkte teile konnen Gliedmaen einklemmen oder quetschen.

GliedmaBen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten.

Gefahr durch Selfsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlösen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!

Sachschaden durch inkompatible Produkt kombinationen

Inkcompatible Produkt kombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen konnen Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nisse und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit halten.
Nur an ausreichend stabilen und dicken Unterlagen montieren.
Schutzmaßnahmen gegen Druckstellen vornehmen.
Stabilität des Systems regelmäßig prüfen.

1.2 Benutzergruppen

Aufgrund entsprechlich hoher Risiken und Gefahrenpotentiale * dürfen eine Arbeitsschritte nur von geschulten Fachkräften ausgufht werden.

Arbeitsschritt Benutzergruppe
Montage, Demon-tage, Ausrichten, Pflege, Lagerung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen
	>> Von Kindern und Personen mit eingeschränkten geistigen und motorischen Fährigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte
	>> Spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzgeruppen

1.3 Warnstufen

GEFAHR

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

WARNING

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warning vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warning vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ohre TV-Tischhalterung dient der Montage Ihres Flachbildschirms an stabilen, horizontalen Arbeitsflächen. Sie ist vertical neighbar und horizontal schwenkbar. Modell 63497 bietet eine größere Variabilität in der Tiefeneinstellung.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Tischmontage
Stangeneinheit
63496
oder		A 1
63497
Flachbildschirmontage
VESA-Platte B 1
Kabelführung		C 1
M4x10		M 1
M4x10		M-A 4
M5x10		M-B 4
M4x14		M-C 4
M5x14		M-D 4
Werkzeug
Innensechskant-Schlüssel3mm		D 1
Innensechskant-Schlüssel4mm		E 1
Innensechskant-Schlüssel5mm		F 1

Tab.2: Lieferumfang

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Schraubendreher
Kreuzschlitz-Schraubendreher
zweite Person

Tab. 3: benöftiges Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine horizontale Arbeitsfläche zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfallen, Personen- und Sachschemen führen. Beachoten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenraumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prufen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren.

Kompatibilität sicherstellen

Sachschaden durch inkompatible Produktkombinationen
ACHTUNG	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.

Tab. 4: Kompatibilität sicherstellen

4.2 Tischmontage

Tab. 5: Wandmontage

VORSICHT	Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
	>> Nicht an Stellen mit direkter Sonnenein-strahlung bzw. starkem Licht montieren. Dies fordert das Ermüden der Augen.
ACHTUNG	Sachschaden durch ungeeignete Umgebungsbedingungen
	>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit halten.	!
	>> Nur an ausreichend stabilen und dicken Unterlagen montieren.
	>> Schutzmaßnahmen gegen Druckstellen vornehmen.

Kreuzschlitz-Schraubendreher

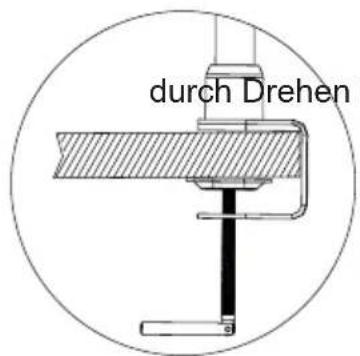

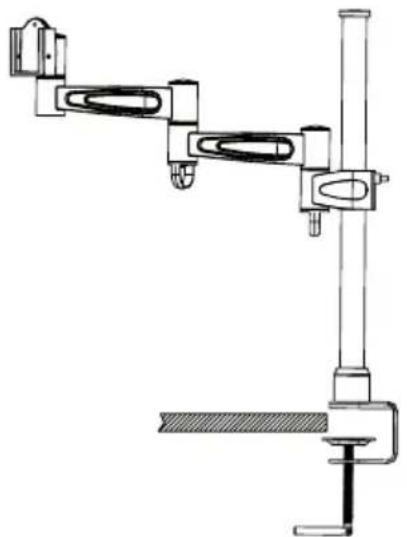

Fig.1:Tischmontage
4. Fixieren Sie die Stangeneinheit (A)
Fig. 2: Stangeneinheit fixieren

4.3 Einstellen der Stangeneinheit

Fig. 4: Fixieren der VESA-Plattenhalterung

4.4 Flachbildschirmmontage

VORSICH	Verletzungsgefahr durch Stolpern und Sturz >> Produkt, Produkte teile und Zubehör sichere platzieren, installieren und transportieren.
ACHTUNG	Sachschaden durch ungeeignete Vorge-hensweise >> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen. >> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab. 6: Flachbildschirmontage

Innensechskant-Schlüssel 3mm

D

Fig. 5: Flachbildschimmonlage 1

Fig. 6: Flachbildschirmmontage 2

4.5 Einhängen, Sichern und Abschreiben des Flachbildschirms

Verletzungsgefahr durch Stolpern und Sturz
A VORSICHT	>> Produkt, Produkte teile und Zubehör sicherenplatzieren, installieren und transportieren.
	>> Bei Arbeiten mit Lasten sich und denArbeitsort sichern und von zweiter Personhelfen lassen.
Sachschaden durch ungeeignete Umgebungsbedingungen
ACHTUNG	>> Um Quell- und Ausgabegeräte sowie umSchwenk- und Neigebereich ausreichendPlatz für gute Belüftung und Beweglichkeitlassen.

Tab.7: Einhängen, Sicher und Abschliegen des Flachbildschirms

Kreuzschlitz-Schraubendreher
zweite Person
Innensechskant-Schlüssel 3mm	D

1. Hängen Sie den mit der VESA-Platte

en Flachbildschirm mit einer 2. Person auf dei Stangeneinheit (A).

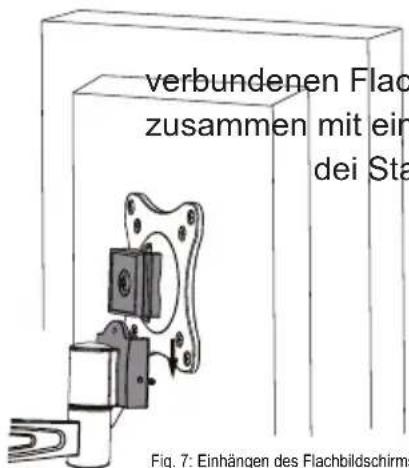

Fig. 7: Einhängen des Flachbildschirms

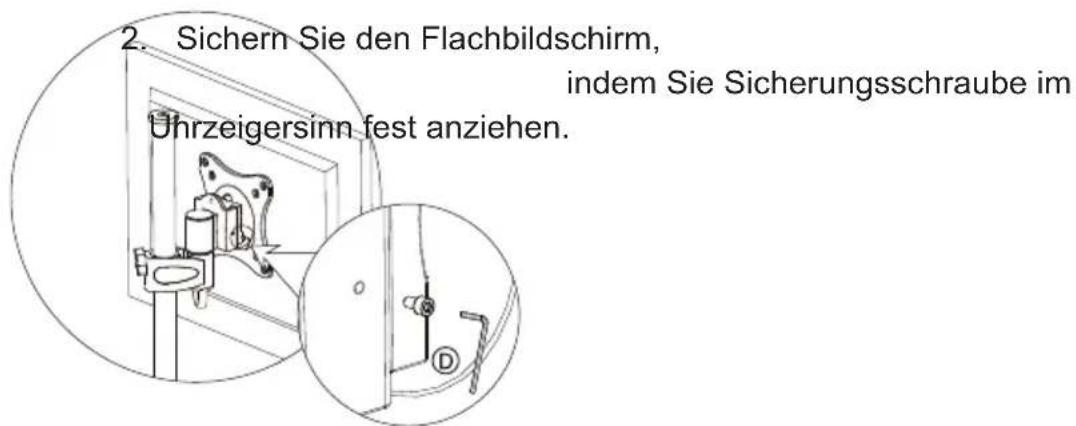

Fig. 8: Sichem des Flachbildschirms

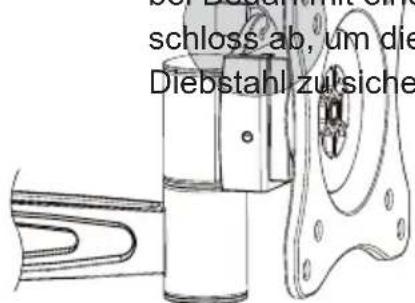

1. Schlieben Sie den Flachbildschirm bei Bedarfmit einem Vorhängeschloss ab, um diesen gegen Diebstahl zursichern.

Fig. 9: Abschlieben des Flachbildschirms

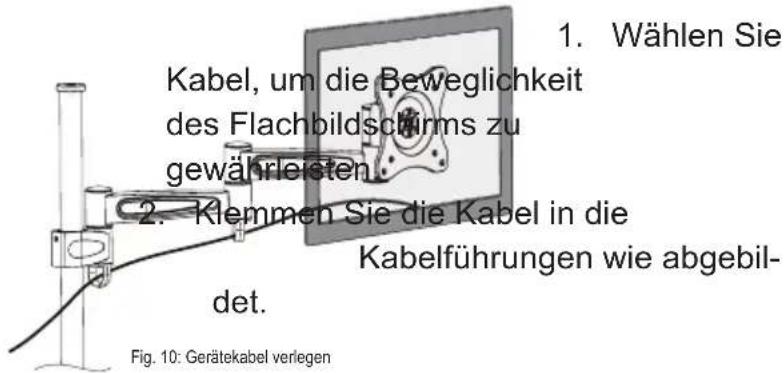

4.6 Gerätekabel verlegen

DE

Verletzungsgefahr durch bewegliche Produkte Produkteile

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Tab. 8: Gerätekabel verlegen

1. Wahlen Sie ausreichend lange

Ende der Montage. Zur Demontage gehen Sie in rückwärfterg Reihenfolge vor.

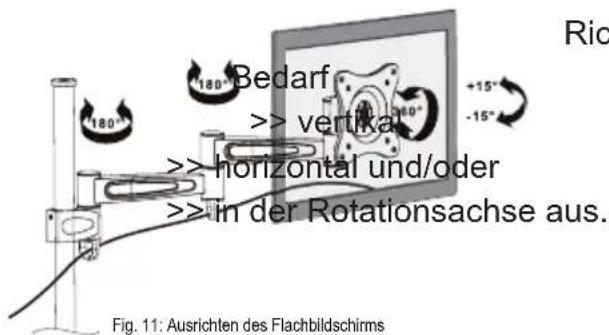

5 Ausrichten des Flachbildschirms

Verletzungsgefahr durch bewegliche Produkte teile

Giedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

Tab. 9: Ausrichten des Flachbildschimms

Richten Sie den Flachbildschirm nach

6 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat,deckt die Gewährleistung nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemät festgestellt werden sollen, wenden Sie sichitte an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewähr, dass auch halten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation, Betrieb oder Wartung entstanden sind.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation gehalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeucht werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
- Achten Sie beim Bewegen der Geräteile daraufuf, dass Sie keine Körperteile darin einklemmen!
- Kontrollieren Sie regelmäßige alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
- Vermeiden Sie Stellen mit hohen Temperatures und Feuchtigkeit, bzw. Stellen, die Nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Befestigungsbohrungen können sightbar bleiben, wenn das Produkt demoniert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zusückbleiben.
- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehebung

Problem Hilfe
Welche Unterla-gen sind geeig-net?	>>	Massivholzplatten, sowieArbeitsplatten undMetallplatten mit einer Stärke von 10-40 mm
Die TV-Tischhhalterunglässst sich schwerausrichten.	>>	Gelenke etwas lockern.Die maximale Schwenkbarkeit kann bedingt durchdie TV Grüße kleiner sein, als angegeben.
andere Fragen >>	Händler kontaktieren.

Tab. 10: Problemebehebung

9 Technische Daten

Größe Angabe Einheit
TV Großße 13-27 " / Zoll
VESA 75x75 / 100x100 mm
Traglast	max. 15	kg
Neigungswinkel	+/-15	°
Schwenkwinkel je Schwenkarm	+/-90	°
Rotationswinkel	360	°
Wandabstand	100-447	mm
Maße	63496: 100 x 448 x 100	mm
	63497: 100 x 448 x 447
Gewicht	63496: 2,20	kg
	63497: 2,40

Tab. 11: Technische Dalen

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und TV-Wandhalter benutzerfreiendlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Assoziation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrm Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu. (z.B. 300× 300mm fur Sony TVs).

VESA Klasse	Befestigungsslochabstand von Flachbildschirmen
MIS-D 75x75 / 100x100mm
MIS-E	200x100 / 200x200mm

MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab. 12: Informationen zum VESA-Standard

11 Entsorgungshinweise

Dieses Produkt besteht nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zusück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführht, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
