MODE D'EMPLOI ScreenScope Goobay

1 Consignes de sécurité 29

1.1 Notes général 29
1.2 Groupes de l'utilisateur 30
1.3 Niveau de mises en garde 30

2 Description et fonction 31

2.1 Contenu de la livraison 31
2.2 Outils requis 32

3Utilisation prevue 32

3.1 Restrictions d'utilisation 32

4 Installation 32

4.1 Preparation 32
4.2 Montage sur le base 33
4.3 Reglage de I'ensemble des pôles 34
4.4 Montage de I'ecran plat 34

4.5 Raccrocher, fixer et verrouiller de I'ecran plat.. 36

4.6 Poser les cables 37
5 Alignez le moniteur a ecran plat 38
6 Garantie et responsabilité 38
7 Entretien, maintenance, stockage et transport 39
8Dépannage 39
9 Specifications 40
10 Informations sur la norme VESA 40
11 Instructions pour l'elimination 40

1 Consignes de sécurité

1.1 Notes général

• Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
• Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage.
  N'utilisez le produit, les pieces du produit et les accessoires que s'ils sont en parfait et.
• Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure.
  Pour des questions, des defaults, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semble pas avoir de solution, consultez votre revendeur.

Risque de mort par suffocation

Il existe un risque de mort par suffocation pour les enfants s'ils avient ou inhalent les pieces et les materiaux d'isoation.

Protégéz les petites pieces et le matériel d'iso1ation contre une utilisation involtaire.

Risque de blessures par trébuchement ou par chute

Les produits et les câbles de connexion places ou installés dans des endroits inappropriés peuvent entraîner des blessures.

Placez, transportez et installez le produit, les pieces et les accessoires en toute sécurité.
Quand vous travailliez avec des charges, travailliez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risque de blessures par coupures

Les enfants peuvent se couper avec les matériel d'emballage.

Protégez les matériaux d'emballage contre une utilisation involontaire.

Risque de blessures par conditions ambiantes inappropriées

Des conditions extrêmes peuvent entrainer des blessures.

N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la luzière vivie. Ceci contribue à la fatigue oculaire.

Risque de blessure par des pieces mobiles du produit

Les pièces mobiles peuvent pincer ou serrer les membres du produit.

Pas tener les membres lors de l'utilisation entre les parties de cisaillement.

En cours d'utilisation, afin d'assurer la souplesse du produit. C'est peut-etre de s'éloigner du mur ou sur eux et déplacement létal.

Risque d'intervention personnelle et de mauvaise utilisation

Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.

Ne modifiez ni le produit ni les accessoires!

Risque de dommage du matériel par combinaison inappropriée du produit

La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.

Les specifications de tous les produits utilisés doivent correspond ou doivent comprises dans la gamme spécifique.

Risque de dommage matériel par conditions ambantes inappropriées

Des conditions ambantes inappropriées peuvent endommager les objets.

Evitez les conditions extrêmes, comme la chaleur extréme, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique.
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.
Montez uniquement sur des surfaces suffisamment stable et epaisse.
Prendre des mesures de protection contre les points de pression.
Vérifier régulierement la stabilité du système.

1.2 Groupes de l'utilisateur

A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent etre effectués que par des spécialistes entrainés.

Etape de travail Groupe de l'utilisateur

Installation, désinstallation, alignment, entretien, stockage, transport, élimination

Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail.

Ne laissez pas les enfants et les personnes sous frant de déficiencies mentales et motrices utiliser le produit!

Entretien, réparation

Uniquement réservé aux spécialistes entrainés

Des mesures de sécurité particulières, une connaissance et des outils spéciaux sont nécessaires!

Tab. 25: Groupe de l'utilisateur

1.3 Niveau de mises en garde

DANGER

Mises en garde contre les dangers entrainant directement des blessures sérieuses ou la mort en cas de non respect.

MIS EN GARDE

Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non respect.

ATTENTION

Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect.

NOTE

Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non respect.

2 Description et fonction

Votre support de télévision est faite pour monter votre écran plat pour les surfaces de travail stable et horizontale. Il est inclinable et pivotant.
Modèle 63497 a une plus grande variabilité dans le réglage de la profondeur.

2.1 Contenu de la livraison

Partie Figure		Rac-courci	Nombre
Montage sur le base
Assemblée des Pôle
63496
ou		A	1
63497
Montage d'écran plat
Plate VESA B 1
Guide cable		C	1
M4x10		M	1
M4x10		M-A 4
M5x10		M-B 4
M4x14		M-C 4
M5x14 M-D 4	#
Outils
Clé Allen 3mm D 1	#
Clé Allen 4mm	#	E	1
Clé Allen 5mm	#	F	1

Tab. 26: Contenu de la livraison

2.2 Outils requis

Tool Figure
Cruciforme
Tournevis cruciforme
Seconde personne

Tab. 27: Outils requis

3 Utilisation prévue

Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifique sur un base horizontal, résumés dans le chapitre „Spectifications". Une autre utilisation décrite dans le chapitre „Description et fonction" n'est pas autorisée. La néligence et l'ignorance de ces règles et consignes de sécurité peuvent cause der graves accidents, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité".

3.1 Restrictions d'utilisation

Utiliser uniquement dans des locaux secs.

4 Installation

4.1 Préparation

Vérifiez l'intégralité et l'intégrité

Vérifiez le contenu de l'emballage en le comparant à la livreaison concer-nant l'intégralité et l'intégrité.

Assurer la compatibilité

Risque de dommage du matériel par combinaison inappropriée du produit NOTE

>> Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.

Tab. 28: Assurer la compatibilité

4.2 Montage sur le base

Risque de blessures par conditions ambantes inappropriées
ATTENTION	>> N'installez pas le produit dans un endroit en contact direct avec la lumière du sol-eil ou à la lumière vivie. Ceci contribue à la fatigue oculaire.
Risque de dommage matériel par conditions ambantes inappropriées
NOTE	>> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.
	>> Montez uniquement sur des surfaces suffisamment épaisse et stable.
	>> Protégé contrê les points de pression.

Tab. 29: Montage sur le base

Tournevis cruciforme

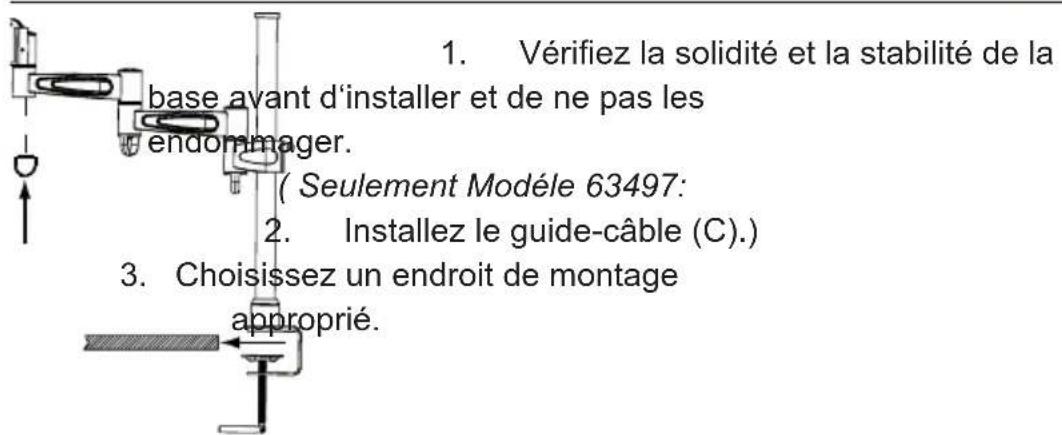

Fig. 23: Montage sur le base

Fig. 24: Fixer l'Assemblée Pole

Fixez l'Assemblée des Pôle (A) en

serrant.

4.3 Réglage de l'ensemble des pôles

Clé Allen 5mm F

1. Desserrer la vis Allen quelques en

dont dans le sens antihoraire.

1. Reglez la haupteur préféeree.

Dans ce cas agl par la taille de votre écran plat.

Fig. 25: Réglage de l'ensemble des pôles

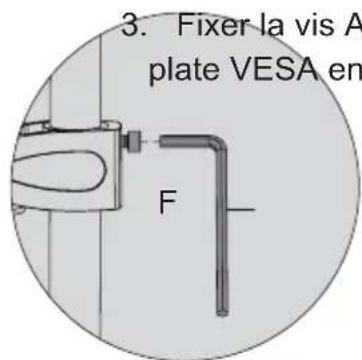

1. Fixer la vis Allen avec le support de plate VESA en tournant dans le sens

horaire.

Fig. 26: Fixer la plate VESA

4.4 Montage de l'écran plat

ATTENTION

Risque de blessures par trèbuchement ou par chute

Placez, transportez et installez le produit, les pieces et les accessoires en toute sécurité.

Risque de dommage matériel causé par une procédure inappropriée => Serrez les vis modérément pour éviter d'endommager le filetage.	!
>> Ne positionnez JAMAIS l'écran devant durant l'installation! >> N'endommagez pas l'écran plat en utilisant des vis trop longues.

Tab. 30: Montage de l'écran plat

Clé Allen 3mm D

1. Penchez I'ecran plat

verticalement sur une grande

surface molle ou un mur et le

protégér des égratignures et de

sédrouler.

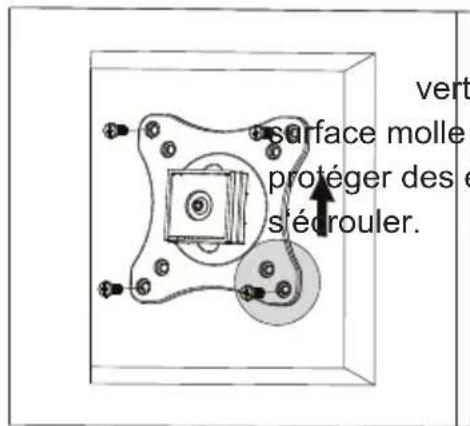

Fig. 27: Montage de l'écran plat 1

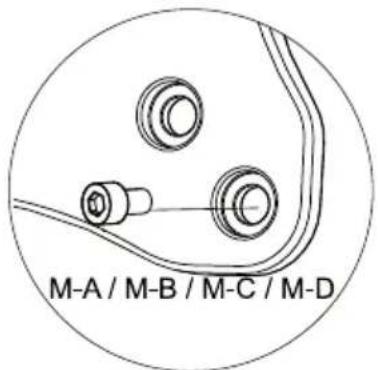

Fig. 28: Montage de l'écran plat 2

1. Fixez la plate VESA (B) avec les vis sur l'écran plat face arrêté.

Installation est seulement possible avec l'écran plat avec dos plat.

4.5 Raccrocher, fixer et verrouiller de l'écran plat

Tab. 31: Raccrocher, fixer et verrouiller de l'écran plat

Risque de blessures par trèbuchement ou par chute
ATTENTION	>> Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
	>> Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.
NOTE	Risque de dommage matériel par conditions ambantes inappropriées
	>> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tournevis
Tournevis cruciforme
Seconde personne

Fig. 29: Raccrocher la plate VESA

1. Raccrocher la plate VESA avec ainsi qu'une seconde personne à l'assemblée pole (A).

1. Fixer l'écran plat de serrer la vis de 1/3 ans hora.

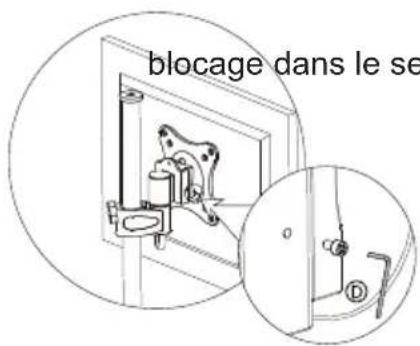

Fig. 30: Fixer l'écran plat

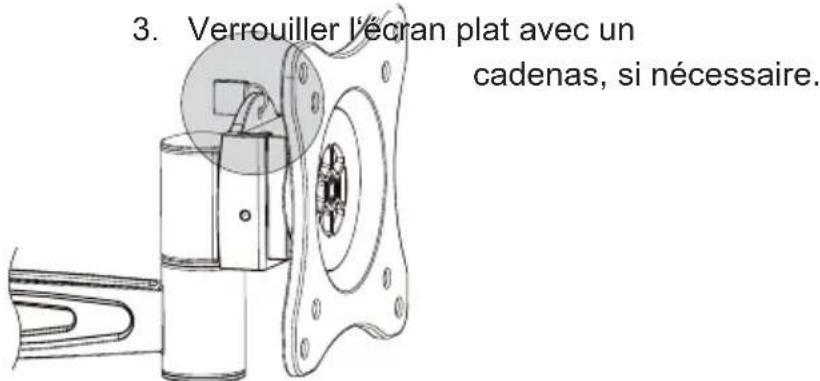

Fig. 31: Verrouiller l'écran plat

4.6 Poser les cables

ATTENTION

Risque de blessure par le mouvement produit des pieces

Ne tenez pas membres de censurement entre les parties lors de l'utilisation.
Attention à la mobilité du produit au cours de l'utilisation. Cela peut se rapprocher ou s'éloigner du mur et pivoter latéralement.

Tab. 32: Poser les cables

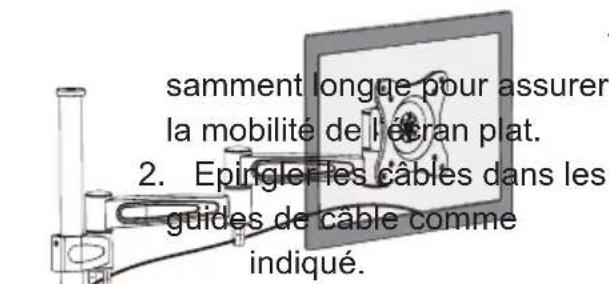

Fig. 32: Laying the cables

1. Choisissez les cables suffi

Fin de l'assemblage. Proceder dans l'ordre inverse du démontage.

5 Alignez le moniteur à écran plat

Risque de blessure par le mouvement produit des pieces

Ne tenez pas membres de cisaillagement entre les parties lors de l'utilisation.
Attention à la mobilité du produit au cours de l'utilisation. Cela peut se rapprocher ou s'éloigner du mur et pivoter latéralement.

Tab. 33: Alignez le monieur à écran plat

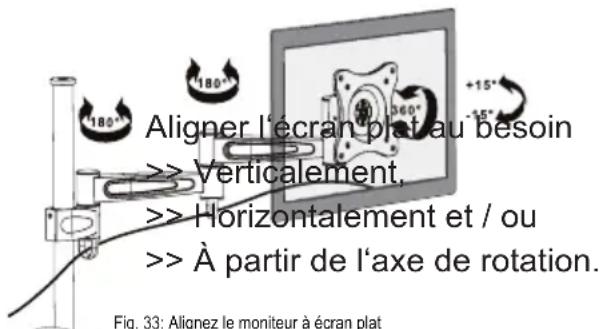

Fig. 33: Alignez le moniteur à écran plat

6 Garantie et responsabilité

Le fabricant accorde une garantie de 2 ans à un appeareil neuf.
- Comme le fabricant n'a aucune influence sur l'installation, la garanties s'applique uniquement au produit lui-même.

• Si vous détectez un defaulted ou un dommage sur votre apparéil, veuilles prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Notre revendeur réparera l' apparéil sur place, ou bien renverra l' apparéil au fabricant. Vous rendez le travail de nos techniciens considérablement plus facile en décrivant les defaults possibles en détail - alors seulement vous pourrez être assure que les defaults qui ne se produit que rarement, pourront être détectés et réparés à coup sur!

• Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou maintenance, ou une opération non décrite dans leprésent manuel.

• Ne modifiez pas et n'altérez pas le produit ni ses accessoires.
• Toute utilisation autre que celle décrite dans leprésent manuel d'utilisation est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
• Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du manuel d'utilisation.

7 Entretien, maintenance, stockage et transport

Le produit ne doit etre maintainu que par des ateliers professionnels.
- Protégez les angles contre la saleté et graissez-les régulierement avec de l'huile légère pour machine.
Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces. Attention aux cables sous tension! N'utilisez aucun produit de nettoyage. Cela peut entraîner des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil.
Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplaces!
- Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrees, reisserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements féquents. Ne serrez pas trop les vis.
- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
- Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière!
- Les trous de perçage restent visibles après avoir enlevé le produit. Àpres une période de temps prolongée, une marque peut apparaitre sur la surface.
- Conservez l'emballage d'origine pour le transport et pour éviter des dommages.

8 Dépannage

Problème Aide
Quelles surfaces sont adaptations?	>> Plaques de bois massif,
	>> Plaques de travail et
	>> Plaques de métal avec une épaisseur de 10 à 40 mm
Il est difficile d'aligner le sup-port de télévision.	>> Desserer le joints quelque chose.
	>> Le maximum peut pivoter en raison la taille de la TV peut être inférieure à cette indiquée.
Autres questions	>> Contactez votre revendeur.

Tab. 34: Dépannage

9 Spécifications

Taille Spécification Unité
TV Taille 13-27 " / Pouce
VESA 75x75 / 100x100 mm
Charger max. 15 kg
Angle d'inclinaison	+/-15 °
Angle de pivo-tement chaquebras pivotant	+/-90 °
Angle de rotation 360°
Distance du mur	100-447	mm
Dimensions	63496: 100 x 448 x 10063497: 100 x 448 x 447	mm
Poids	63496: 2,2063497: 2,40	kg

Tab.35: Specifications

10 Informations sur la norme VESA

Pour harmoniser de façon conviviale les options de branchement des monitleurs, des apparciels de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Assoziation : Assoziation de normalization de l'electronique video) a define trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre Caracteristique du present guide, vous étés en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 x 300 mm pour Sony TVs)

Classe VESA	Distance des trous pour la fixation des moniteurs
MIS-D	75 x 75 / 100 x 100 mm
MIS-E	200 x 100 / 200 x 100 mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab.36: Informations sur la norme VESA

11 Instructions pour l'elimination

Ce produit ne doit pas etre mis au rebut avec les déchets menagers. Veuillez déposez gratuitement votre apparéil en fin de vie à un point de récapération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails

concernant la mise au rebut sont reglementés par les lois d'Etat et federales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retarder de nouvelles matières premières. Les matérielles recyclables suivants sont recueillis dans les points de recueils locaux:

• Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usages contribue de façon significative à la protection de notre environnement.

BETRIEBSANLEITUNG 2

USER'S MANUAL 16

MODE D'EMPLOI 28

ISTRUZIONI PER L'USO 42

ISTRUZIONI PER L'USO

Contenuo
