Tipo di prodotto	Supporto a parete fisso
Marca	Goobay
Modello	TV EasyFix Invisible L (rif. 63474 / 63475)
Compatibilità dimensioni schermo	26–55 pollici (63474) / 37–70 pollici (63475)
Standard VESA massimo	400×400 mm (63474) / 800×400 mm (63475)
Carico massimo	40 kg
Distanza dal muro	1,5 mm
Angolo di inclinazione	0° (fisso)
Angolo di rotazione	0° (fisso)
Dimensioni (L × A × P)	489 × 465 × 1,5 mm (63474) / 873 × 465 × 1,5 mm (63475)
Peso	1,112 kg (63474) / 1,660 kg (63475)
Materiale	Acciaio
Installazione a parete	Sì, richiede foratura (muro in cemento o pietra)
Utensili necessari	Livella, matita, cacciavite a croce, trapano, punta da cemento Ø8×60 mm, rilevatore di cavi
Contenuto della confezione	Supporto a parete, viti per muro (6,3×55 mm, 2×), tasselli per calcestruzzo (2×), rondelle di distanziamento, supporti adattatori, viti per TV (M5×14, M6×14, M8×20, M6×30, M8×30), rondelle
Manutenzione	Pulire con un panno asciutto; lubrificare leggermente i perni con olio per macchine
Precauzioni di sicurezza	Non utilizzare da parte di bambini; verificare la struttura del muro prima dell'installazione; non danneggiare i cavi elettrici
Garanzia	2 anni
Uso previsto	Solo ambienti interni asciutti

Domande frequenti - TV EasyFix Invisible L Goobay

Qual è la capacità di carico massima del supporto a parete?

Il carico massimo è di 40 kg. Questo valore si applica sia al modello 63474 che al 63475. Assicurati che il tuo televisore non superi questo peso.

Quali dimensioni dello schermo sono compatibili con questo supporto?

Il modello 63474 è progettato per schermi da 26 a 55 pollici, mentre il 63475 accetta schermi da 37 a 70 pollici. Verifica anche lo standard VESA del tuo televisore.

Come installare il supporto a parete Goobay TV EasyFix Invisible L?

L'installazione richiede di praticare fori profondi 60 mm con una punta da cemento da 10 mm dopo aver segnato i punti con la livella. Inserisci i tasselli per calcestruzzo (W-B), quindi fissa il supporto a parete (A) con le viti per muro (W-A) e le rondelle (W-C). Assicurati che la freccia punti verso l'alto. Consulta il manuale completo per i passaggi dettagliati.

Il supporto permette di inclinare o ruotare il televisore?

No, questo supporto è fisso. Gli angoli di inclinazione e rotazione sono di 0°. Il televisore rimane appoggiato al muro a una distanza di 1,5 mm, dando un aspetto invisibile.

Quali utensili sono necessari per l'installazione?

Avrai bisogno di una livella, una matita, un cacciavite a croce, un trapano elettrico, una punta da cemento da 8×60 mm e un rilevatore di cavi per evitare di danneggiare i cavi elettrici.

Come mantenere il supporto a parete?

Puliscilo con un panno asciutto o leggermente umido per le macchie ostinate. Non utilizzare prodotti detergenti. Per i perni, applica regolarmente un olio leggero per macchine. Verifica periodicamente il serraggio delle viti.

Posso installare questo supporto su un muro in cartongesso?

Il materiale di montaggio fornito è adatto solo per muri in cemento o pietra. Per altri tipi di muri (cartongesso, mattoni forati, ecc.), è necessario utilizzare tasselli adatti non forniti. Consulta un specialista per garantire la stabilità.

Cosa fare se il supporto non è allineato dopo l'installazione?

Se il supporto a parete non è dritto, allenta le viti per muro, riposizionalo con l'aiuto della livella, poi stringi. Una volta bloccati i supporti del televisore, l'allineamento non è più regolabile.

Qual è la distanza tra il televisore e il muro una volta installato?

La distanza dal muro è di soli 1,5 mm, offrendo un aspetto ultra-sottile e invisibile.

Il supporto viene fornito con una garanzia?

Sì, il produttore offre una garanzia di 2 anni per un prodotto nuovo. La garanzia copre solo il prodotto stesso, non i danni causati da un'installazione errata. Conserva lo scontrino.

MANUALE UTENTE TV EasyFix Invisible L Goobay

1 Istruzioni per la sicurezza 41
1.1 Note Generali 41
1.2 Gruppi utente 42

1.3 Livelli d'avviso 42

2 Descrizione e Funzione 43

2.1 Scopo della segna 43
2.2 Strumenti necessari 44

3 Scopo d'utilizzo 44

3.1 Limitazioni d'uso 45

4 Installazione 45

4.1 Preparazione 45
4.2 Installazione su parete 45
4.3 Installazione dello schermo piatto 46

4.3.1 Schermi piatti con fondo piatto 47

4.3.2 Schermi piatti con fondo curvo 48

4.4 Fissare dello schermo piatto 48

5 Garanzia e responsabilità 49
6 Manutenzione, Cura, conservazione e trasporto 50
7 Risoluzione dei problemi 50
8 Specifiche 50
9 Informazioni sullo standard VESA 51
10 Istruzioni sullo smaltimento 51

1 Istruzioni per la sicurezza

1.1 Note Generali

• Leggere in modo completo ed accurato la documentazione del prodotto prima dell'uso Fa parte del prodotto.
  Osservare le istruzioni di sicurezza riportate nella documentazione del prodotto, sul prodotto e sugli accessori, come ad esempio sulla confezione.
  Utilizzare il prodotto, le parti del prodotto e gli accessori solo se sono in perfette condizioni.
• Conservare la documentazione del prodotto per altri potenziali utenti e per le richieste successive.
• Consultare il rivenditore per domande, difetti, danni meccanici, disturbi ed altri problemi non rimediabili.

Pericolo di morte per soffocamento

I bambini possono soffocare se ingoiano o inalano parti di piccole dimensioni e materiali isolanti.

Proteggere le parti di piccole dimensioni ed i materiali isolanti per prevenir usi inappropriati.

Pericolo di lesions da incespicamento e caduta

I prodotti ed I cavi di collegamento collocati o installati in modo inappropriato possono provocare lesioni alle persone.

Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
Quando si lavora con pesi, proteggere se stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.
Permettere solo a personale specializzato di smontare, eseguire manutenzioni e riparazioni.

Pericolo di lesioni da taglio

I bambini possono tagliarsi con I materiali di imballaggio.

Proteggere materiali di imballaggio per prevenir usi inappropriati.

Pericolo di lesioni provocate da condizioni ambientali inappropriate

Le condizioni estreme possono provocare lesioni alle persona.

Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!
Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale. Questo contribuisce all'affaticamento della vista.

Pericoli dovuti ad interventi autonomi ed uso improprio

Gli interventi autonomi e l'uso improprio nascondono rischi imprevedibili e causano l'annullamento della garanzia.

Non modificare o alterare né il prodotto né gli accessori!

Rischio di danni materiali causati da combinazioni inappropriate di prodotti

La combinazione di prodotti incompatibili non soddisfa le funzioni necessarie,

puo causare la perdita di qualità o danni materiali.

Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell'intervallo specificato.

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

Le condizioni ambientali non corrette possono danneggiare le cose.

Evitare condizioni estreme, come caldo, freddo, umidità o l'esposizione diretta al sole, casi come le vibrazioni e la pressione meccanica.
Lasciare spazio sufficiente intorno al prodotto ed all'interoistema per garantire un'adeguata ventilazione e la mobilità.

Il materiale d'installazione fornito in dotazione è adatto solo per l'installazione su pietra massiccia o pareti di cemento.

Per altri tipi di pareti usare kit d'installazione appropriati.
Verificare la stabilità del sistema periodicamente dopo l'installazione.

1.2 Gruppi utente

A causa di diversi livelli di rischio e delle potenzialità di pericolo, alcune fasi di lavorazione possono essere eseguite solo da personale specializzato.

Fasi di lavoro Gruppo di utenti

Installazione, rimozi- I consumatori e gli utenti con conoscenze meccaniche.
one, cura, immagaz- di base possono eseguire quello lavoro.

zinamento, trasporto, >> Impedire ai bambini ed alle persona con disabilità smaltimento mentali e motorie di utilizzato il prodotto!

Manutenzione, riparazione

Solo personale specializzato

Sono necessari speciali misure di sicurezza, cono scenze e strumenti!

Tab. 31: Gruppi utente

1.3 Livelli d'avviso

PERICOLO

Avvisi relativi ai pericoli che si traducono direttamente in lesioni gravi o morte in caso di inosservanza.

AVVISO

Avvisi relativi a pericoli che possono tradursi in lesions gravi o morte in caso di inosservanza.

ATTENZIONE

Avvisi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.

NOTIFICA

Avvisi relativi a pericoli che possono tradursi in danni materiali in caso di inosservanza.

2 Descrizione e Funzione

Il kit per installatione a parete serve per installare lo su pareti stabili e verticali. Il design compatto e sottile supporta l'installazione individuale ed in economia di spazio. Il supporto a parete è praticamente invisibile. Non è inclinabile né orientabile.

2.1 Scopo della segna

Parte Figura		Scor-ciatoia	Numo-ro
Installazione su parete
Supporto per parete 63474
oppure		A	1
Supporto per parete 63475
Viti per parete 6.3x55		W-A 6
Tassello per cemento		W-B 6
Distanziatore D6		W-C 6
Montaggio a pannello piatto
Staffa di collegamento B 2
M5x14		M-A 4
M6x14		M-B 4
M8x20		M-C 4
M6x30		M-D 4
M8x30		M-E 4
Rondella		M-F 4

Distanziatore TV	M-G 8
Distanziatore TV		M-H 4

Tab. 32: Scopo della consegna

2.2 Strumenti necessari

Strumento Figura
Livella a balla
Matita
Cacciavite a stella
Trapano
Trapano per cemento 8 x 60mm
Seconda persona
Tester di linea

Tab. 33: Strumenti necessari

3 Scopo d'utilizzo

Questo prodotto è realizazzo per l'installazione su una parete verticale di schermi piatti con dimensioni, pesi e punti d'installazione specifici, che sono - riassunti nel capitolo „Dati tecnici". Non è consentito l'uso diverso da quello descritto nel Capitolo „Descrizione e Funzioni". La mancata osservanza e trascurando le norme e le istruzioni di sicurezza si possono provocare gravi incidenti, lesioni alle persone e danni materiali. Fare riferimentoanche al capitolo „Garanzia e responsabilità".

3.1 Limitazioni d'uso

Utilizzare solo in ambienti asciutti.

4 Installazione

4.1 Preparazione

Controllo della completeness e dell'integrità

Controllare il contentuto della confezione e confrontarlo con i Contenuti della confezione per quanto riguarda la completeness e l'integrità.

Garantire la compatibilità

Livelli d'avviso Nota di sicurezza

Rilancio / Vietata

NOTIFICA

Rischio di danni materiali causati da combinazioni inappropriate di prodotti

Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nelle intervallo specificato.

Tab. 34: Garantire la compatibilità

4.2 Installazione su parete

Livelli d'avviso Nota di sicurezza

Rilancio / Vietata

Rischio di lesions provocate da condizioni ambientali inappropriate

Controllare la struttura della parete prima di installare o scegliere un luogo sicuro per l'installazione.

ATTENZIONE

Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!

Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale. Questo contribuisce all'affaticamento della vista.

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

NOTIFICA

Lasciare spazio sufficiente intorno al prodotto ed all'interoistema per garantire un'adeguata ventilazione e la mobilità.

Tab. 35: Installazione su parele

1. Prima di perforare la parete, prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!

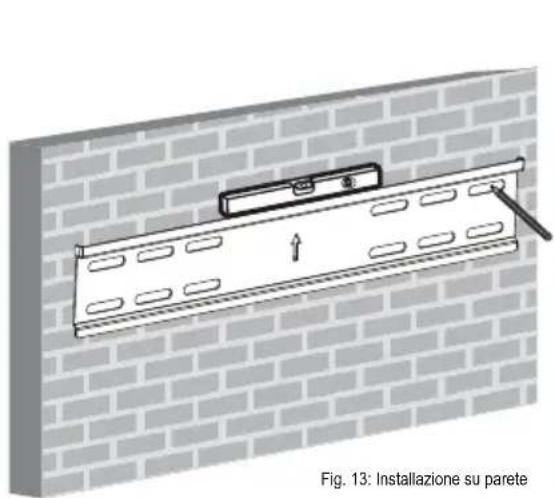

2. Utilizzare una livella a bolla per segnare i punti dove forare la parete.

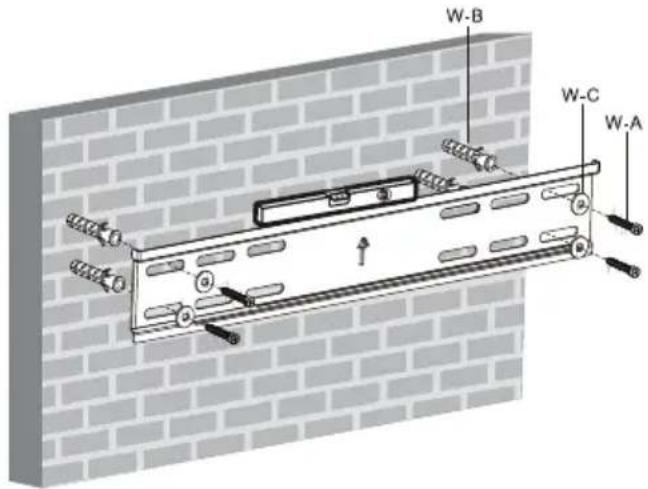

3. Praticare i fori profondi 60mm con un trapano da cemento e punta da 10mm . Assicurarsi di utilizzato almeno 2 punti di fissaggio per lato. Uno diassi devete trovarsi nella fessura superiore, ed uno nella fessura inferiore su ciascun lato.
4. Inserire un tassello (W-B) in agli foro.
5. Fissare gli attacchi a parete (A) utilizzando le viti (W-A) e le rondelle (W-C). Assicurarsi che la freccia sia rivolta verso l'alto.

4.3 Installazione dello schermo piatto

Livelli d'avviso

Notadi sicurezza

Rilancio / Vietata

ATTENZIONE

Pericolo di lesions da incespicamento e caduta

Collocare, trasportare ed installare il >> prodotto, sue parti ed accessori in modosicuro.

NOTIFICA	Rischio di danni materiali a causa di procedure inappropriate >> Utilizzato solo una forza moderata per stringere le viti in modo da evitare di dan-neggiare la filettatura.
	>> Non collocare MAI lo schermo sulla parte anteriore durante l'installazione! >> Non danneggiare lo schermo piatto con viti troppo lunghe.

Tab. 36: Installazione dello schermo piatto

4.3.1 Schermi piatti con fondo piatto

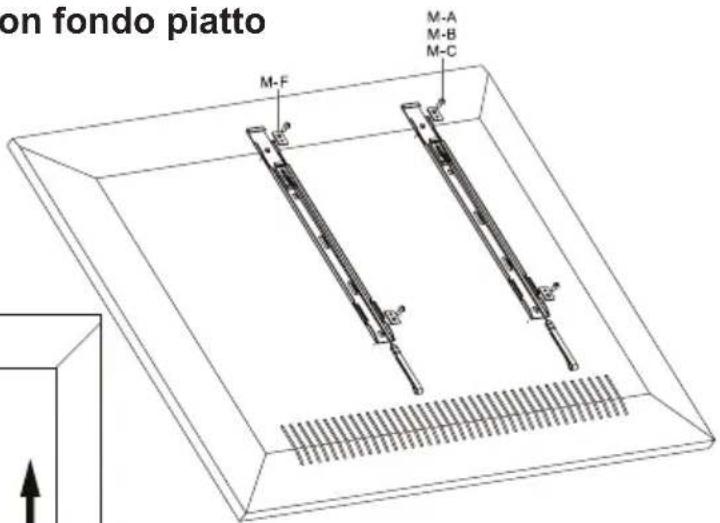

Fig. 14: Schemi piatti con fondo piatto

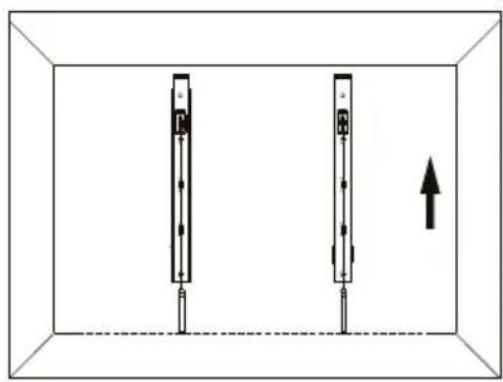

1. Appoggiare lo schermo piatto in verticale su una superficie morbida e di grande dimensioni, oppure ad un muro, e proteggerlo da graffiti e ribaltamento.
2. Installare una staffa di collegamento (B) su entrambi i lati con le rondelle (M-F) e le viti di montaggio, facendo corrispondere lo schermo piatto alla parte superiore ed inferiore, come molto.

Assicurarsi che le linguette di bloccaggio siano piatte sulla parte superiore dello schermo.

4.3.2 Schermi piatti con fondo curvo

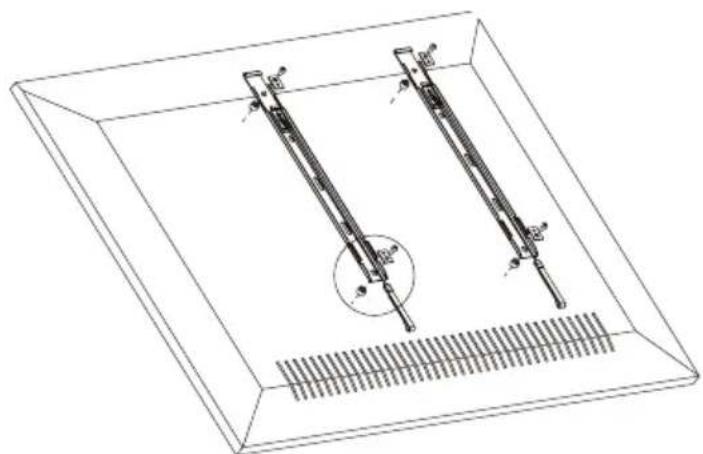

Fig. 15: Schemi piatti con fondo curvo

1. Fatta eccezione per la fase di lavoro che segue, procedere come indicate al capitolo 4.3.1.

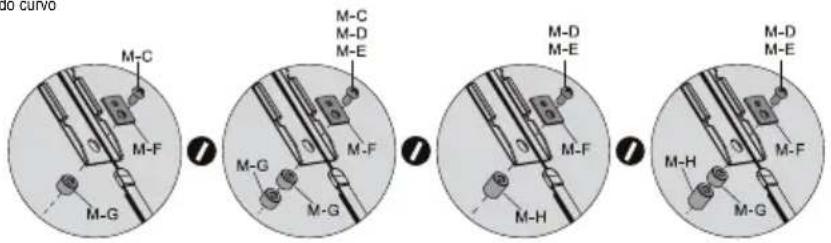

2. Installare i distanziatori TV (M-G) e/o (M-H) tra la staffa di collegamento (B) e lo schermo piatto, come migliorato.

4.4 Fissare dello schermo piatto

Livelli d'avviso Nota di sicurezza

Rilancio / Vietata

Pericolo di lesioni da incespicamento e caduta

ATTENZIONE

Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
Quando si lavora con pesi, proteggere se stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.

NOTIFICA

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

Lasciare spazio sufficiente intorno al prodotto ed all'interoistema per garantire un'adeguata ventilazione e la mobilità.

Tab. 37: Fissare dello schermo patti

Fig. 16: Fissare dello schermo piatto

1. Fissare lo schermo piatto preparato con le staffe di collegamento (B) al sistema d'installazione a parete (A) con l'aiuto di una seconda persona.

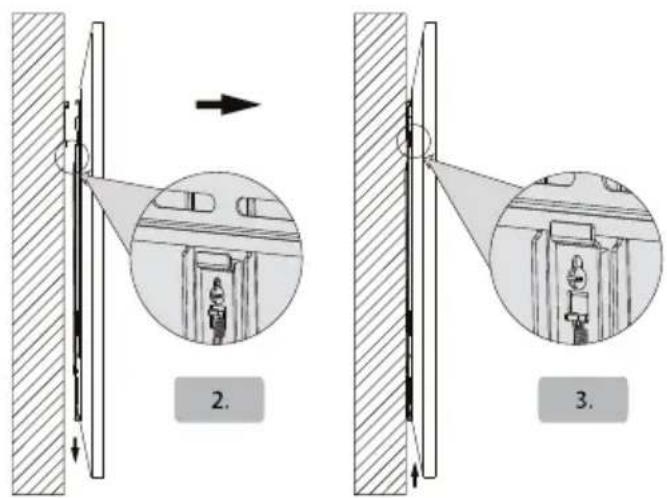

2. Tirare verso il basso entrambe le corde, per impostare le staffe di collegamento (B) sulla loro posizione di arresto.
3. Rilasciate le corde per bloccare le staffe di collegamento (B) nel systemà d'installazione a parete (A).
4. Allineare lo schermo piatto.

Fine del installment. Procedure in ordine inverso rispetto sullo rimozione.

5 Garanzia e responsabilità

Il produttore garantisce per 2 anni i dispositivi nuovi.
- Poiché il produttore non ha alcuna influenza sull'installazione, la garanzia si applica solo al prodotto stesso.
In caso di guasto o danni rilevati sul dispositivo, contattare il rivenditore e presentare lo scontrino o la fattura quale prova di acquisto, se necessario. Il rivenditore riparere il guasto sulippo, oppure inviera il dispositivo al fabbricante. Forndo una descrizione dettagliata dei possibili guasti, non solo si amplifica il lavoro dei nostri tecnici, ma si può stare certi che i guasti - la cui occorrezza è rara - saranno sicuramente individui et riparati!
Il produttore non è responsabile per i dati alle persone o alle propietà provocati da installazione, uso o manutenzione inappropriata, o diversa delle istruzioni di questo manuale.
Non alterare o modificare il prodotto o loro accessori.
- Et vietato qualsiasi uso in modo diverso da quello descritto in questo. Manuale d'uso ed implica l'annullamento della garanzia e delle responsabilità.
- Ci riserviamo il diritto di apportare modifiche al dispositorio, all'imballaggio ed al Manuale d'uso.

6 Manutenzione, Cura, conservazione e trasporto

Il prodotto delve essere mantenuto solo da officine specializzate.
Proteggere gli angoli da sporco e grasso regolarmente con olio leggero per

macchine.

• Usare un panno di stoffa asciutto per pulire il prodotto. Prestare attenzione per evitare di graffiare il prodotto. Usare un panno leggermente inumidito per pulire le macchie difficili. Prestare attenzione ai cavi di massa! Non usare alcun prodotto detergente. Questi provocano bruciature ai materiali. Evitare che i liquidi penetrino nel dispositorio.
• Assicurarsi che nessuna parte del corpo possa impigliari nel dispositivo girevole quando le parti del dispositivo sono in movimento!
• Controllare periodicamente che tutti i collegamenti e le viti siano fissate; stringere di nuovo se sono allentate. Questo può essere provocato da movimenti frequenti, ad esempio. Non stringere troppo le viti.
• Evitare luoghi con alte temperature, umidità, o luoghi che possono bagnarsi; quello valeanche durante la manutenzione, la riparazione, l'immagazzinamento ed il trasporto.
• Tenere il prodotto lontano alla portata dei bambini ed immagazzinarlo in luoghi asciutti e ricerca polvere!
• I fori sono ancora visibili dopo ave rimosso il prodotto. Sulla superficie possono rinanere delle macchie dopo l'uso prolongato.
• Conservare l'imballo originale per trasportare il prodotto ed evitare danni.

7 Risoluzione dei problemi

Tab. 38: Risoluzione dei problemi

Problema Soluzione
Come testare la qualità muro?	Moltissime abitazioni sono regolate da vari standarde europei.
	>> Controllare lo spessore ed I materiali dietro l'intonaco/carta da parati.
	>> Rivolgersi ad uno specialista.
Quali fori devono essere eseguiti?	>> Leggere il capitolo 4.2.
Il kit per l'installazione a parete è difficile da allineare.	>> Non è più regolabile dopo il blocco.
	>> Sganciare ilsystema d'installazione a parete e riattacarlo nella posizione ottimale.
Altre dati >> Rivelgersi al rivenditore.

8 Specifiche

Dimensione Specificazione Unità
Dimensione TV	63474: 26-55	“/Inch
	63475: 37-70
VESA	63474: max. 400x400	mm
	63475: max. 800x400

Caricare max. 40 kg
Angolo di inclinationazione	+/-0°
Angolo di rotazione	+/-0°
Distanza alla parete	1.5 mm
Dimensioni	63474: 489 x 465 x 1.5 63475: 873 x 465 x 1.5 mm
Carico	63474: 1.112 63475: 1.660 kg

Tab. 39: Specliche

9 Informazioni sullo standard VESA

Per poter armonizzare gli accessori per il fissaggio di monitor, TV, supporti e supporti da parete in modo semplice, VESA (Video Electronic Standard Organization - Organizzazione per la standardizzazione video elettronici) ha definito 3 standard per le applicazioni indicate sopra. Usando lo standard VESA specificato per il proprio schermo, oppure da manuale utente, e le specifiche nel capitolo Specifiche del presente manuale è possibile definire i possibili punti di attacco. Alcuni modelli offrono moltissime possibilità di fissaggio. (p.e. 300 x 300 mm per Sony TVs)

Classe VESA Distanza fori per il fissaggio dei monitor

MIS-D 75 x 75 / 100 x 100 mm

MIS-E 200 x 100 / 200 x 100 mm

MIS-F 400 x 200 / 400 x 400 / 600 x 200 / 600 x 400 / 800 x 400 mm

Tab. 40: Informazioni sullo standard VESA

10 Istruzioni sullo smaltimento

Questo prodotto non deve essere smaltito con i rifiuti domestici. Al termine della vita utile del dispositivo lo consegni nei punti di raccolta pubblici per questo scopo, oppure presso il punto vendita. I dettagli relative allo smaltimento sono determinati dale leggi federali in materia. I materiali che sono potenzialmente riciclabili vengono immessi nel ciclo di lavorazione dei materiali riciclati per poterne ricavare nuove materie prime. I seguenti materiali riciclabili sono raccolti presso i punti di raccolta locali:

Vetro di scarto, plastica, scarti metallici, lastre in metallo e altri ancorta.

Questo tipo di riciclaggio delle apparecchiature scartate contribuisce in modo significativo alla protezione del nostro ambiente.
