TV EasyFix Invisible L - Support mural Goobay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour TV
Compatibilité	TV jusqu'à 65 pouces
Poids maximum supporté	30 kg
Norme VESA	Compatible avec les normes VESA 100x100 à 400x400 mm
Inclinaison	Inclinaison réglable jusqu'à 15 degrés
Rotation	Rotation à 180 degrés
Matériau	Acier robuste
Installation	Installation facile avec matériel fourni
Maintenance	Vérifier régulièrement le serrage des vis et l'état du support
Sécurité	Assurez-vous que le support est correctement fixé au mur
Garantie	2 ans
Informations supplémentaires	Conçu pour un montage facile et rapide, idéal pour un usage domestique

FOIRE AUX QUESTIONS - TV EasyFix Invisible L Goobay

Comment installer le support mural Goobay TV EasyFix Invisible L ?

Pour installer le support, commencez par fixer la plaque de montage au mur à l'aide des vis fournies. Assurez-vous d'utiliser un niveau pour garantir que la plaque est droite. Ensuite, fixez le support à votre télévision en suivant les instructions spécifiques fournies dans le manuel.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un tournevis, d'un niveau, et éventuellement d'une clé à molette pour serrer les boulons.

Le support est-il compatible avec toutes les télévisions ?

Le Goobay TV EasyFix Invisible L est conçu pour les télévisions pesant jusqu'à 45 kg et avec des normes VESA de 200x200 mm à 600x400 mm. Vérifiez les spécifications de votre télévision avant de procéder à l'achat.

Comment ajuster l'angle de la télévision une fois installée ?

Le support permet un réglage de l'angle. Utilisez les vis de réglage situées à l'arrière du support pour incliner ou pivoter la télévision selon vos préférences.

Que faire si le support ne tient pas bien au mur ?

Assurez-vous que le support est correctement fixé avec les vis appropriées et qu'il est monté sur des montants en bois ou des chevilles adaptées aux murs en béton. Si le problème persiste, vérifiez que le mur est en bon état et capable de supporter le poids.

Est-ce que le support mural Goobay TV EasyFix Invisible L est facile à enlever ?

Oui, le support est conçu pour être facilement démonté. Suivez simplement les instructions du manuel pour retirer la télévision du support sans endommager le mur.

Y a-t-il des précautions à prendre lors de l'installation ?

Oui, assurez-vous de débrancher la télévision avant l'installation et de porter des gants pour éviter de vous blesser avec les bords tranchants des pièces métalliques.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de Goobay dans la section support.

MODE D'EMPLOI TV EasyFix Invisible L Goobay

1 Consignes de sécurité 27

1.1 Notes générales 27 1.2 Groupes de l'utilisateur 28

1.3 Niveau de mises en garde 28

2 Description et fonction 29

2.1 Contenu de la livraison 29 2.2 Outils requis 30

3 Utilisation prévue 31

3.1 Restrictions d'utilisation 31

4. Installation 31

4.1 Prparation 31 4.2 Montage mural 32 4.3 Montage de l'écran plat 33

4.3.1 Écrans plats avec face arrière plane 33 4.3.2 Écrans plats avec face arrière courbée 34

4.4 Montage de l'écran plat 35

5 Garantie et responsabilité 36 6 Entretien, maintenance, stockage et transport 36 7 Dépannage 37 8 Spécifications 37 9 Informations sur la norme VESA 38 10 Instructions pour l'élimination 38

1.1 Notes générales

• Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
• Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage. N'utilisez le produit, les pièces du produit et les accessoires que s'ils sont en parfait état.
• Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure. Pour des questions, des défauts, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semblent pas avoir de solution, consultez votre revendeur.

Risque de mort par suffocation

Il existe un risque de mort par suffocation pour les enfants s'ils avalent ou inhalent les pièces et les matériaux d'isolation.

Protégez les petites pièces et le matériel d'isolation contre une utilisation involontaire.

Risque de blessures par trébuchement ou par chute

Les produits et les câbles de connexion placés ou installés dans des endroits inappropriés peuvent entraîner des blessures.

Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité. Quand vous travaillez avec des charges, travaillez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne. Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risques de blessures par coupures

Les enfants peuvent se couper avec les matériaux d'emballage.

Protégez les matériaux d'emballage contre une utilisation involontaire.

Risques de blessures par conditions ambiantes inappropriées

Des conditions extrêmes peuvent entraîner des blessures.

Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas! N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vive. Ceci contribue à la fatigue oculaire.

Risque d'intervention personnelle et de mauvaise utilisation

Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.

Ne modifiez ni le produit ni les accessoires!

Risque de dommage du matériel par combinaison inappropriée du produit

La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.

Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.

Risques de dommages matériels par conditions ambiantes inappropriées

Des conditions ambiantes inappropriées peuvent endommager les objets.

Evitez les conditions extrêmes, comme la chaleur extrême, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique. Conservez un espace suffisant autour du produit et du système pour assurer une ventilation correcte et permettre la mobilité.

Le matériel de montage fourni convient uniquement au montage sur de grosses pierres ou sur des murs en béton.

Pour les autres types de murs, utilisez un matériel de montage approprié. Vérifiez la stabilité du système périodiquement après l'installation.

1.2 Groupes de l'utilisateur

A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent être effectués que par des spécialistes entrainés.

Étape de travail groupe de l'utilisateur

Installation, désinstallation, entretien, stockage, transport, élimination	Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail. >> Ne laisser pas les enfants et les personnes souffrant de déficiencies mentales et motrices utiliser le produit!
Entretien, réparation	Uniquement réservé aux spécialistes entrainés >> Des mesures de sécurité particulières, une reconnaissance et des outils spéciaux sont nécessaires!

Tab. 21: Groupe de l'utilisateur

DANGER

Mises en garde contre les dangers entraînant directement des blessures sérieuses ou la mort en cas de non-respect.

MIS En GARDE

Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non-respect.

Attention

Mises en garde contre les dangers pouvant entraîner des blessures en cas de non-respect.

Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non-respect.

2 Description et fonction

Votre montage mural est conçu pour installer votre écran plat sur des murs verticaux stables. Le design compact et fin soutient le montage individuel permettant d'économiser de l'espace. Après ceci, le montage mural est virtuellement invisible. Il ne bascule pas et ne pivote pas.

2.1 Contenu de la livraison

Partie Figure		Rac-courci	Nom-bre
Montage mural
Support mural 63474	1	A	1
ou	1
Support mural 63475	1
Vis murale de 6.3x55	2	W-A 6
Vis d'ancrage à béton	3	W-B 6
Rondelle d'espacement D6	4	W-C 6

Écran plat de montage

Support d'adaptateur B 2
M5x14		M-A 4
M6x14		M-B 4

M8x20 M-C 4
M6x30		M-D 4
M8x30		M-E 4
Rondelle		M-F 4
Rondelle d'espacement TV		M-G 8
Rondelle d'espacement TV		M-H 4

Tab. 22: Contenu de la livraison

2.2 Outils requis

Outil Figure
Niveau à bulle
Crayon
Tournevis cruciforme
Perceuse électrique
Mèche à béton de 8 x 60 mm
Seconde personne
Testeur de ligne

Tab. 23: Outils requis

3 Utilisation prévue

Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifiques sur un mur vertical, résumés dans le chapitre „Données techniques". Une autre utilisation décrite dans le chapitre „Description et fonction" n'est pas autorisée. La négligence et l'ignorance de ces règles et consignes de sécurité peuvent causer des accidents graves, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité".

3.1 Restrictions d'utilisation

Utiliser uniquement dans des locaux secs.

4.1 Préparation vérifiez l'intégralité et l'intégrité

Vérifiez le contenu de l'emballage en le comparant à la livraison concernant l'intégralité et l'intégrité.

Assurer la compatibilité

Niveau de mises en garde	Consignes de sécurité	Domaines / Ban
	Risque de dommage du matériel par combinaison inappropriée du produit
NOTE	>> Les specifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.	!

Tab. 24: Assurer la compatibilité

4.2 Montage mural

Niveau de mises en garde	Consignes de sécurité	Domaines / Ban
ATTENTION	Risque de blessures par conditions ambientes inappropriées	Vérifiez la structure murale avant l'installation ou Choisissez un emplacement sans risque. Faites attention aux cables sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!
	N'installez pas le produit dans un endroit en contact direct avec la lamière du soleil ou à la lamière vivie. Ceci contribue à la fatigue oculaire.
NOTE	Risque de dommage matériel par conditions ambiantes inappropriées	Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.
Tab. 25: Montage mural

1. Faites attention aux câbles sous tension ou aux autres lignes posées

derrière le plafond, et ne les endommagez pas.

1. Utilisez un niveau à bulles pour marquer les trous de perçage sur le mur.
2. Percez les trous de 60 mm de profondeur avec une meuleuse à béton de 10 mm. Assurez-vous d'utiliser au moins 2 points d'attache par côté. L'un situé à la fente supérieure et l'autre, à la fente inférieure sur chaque côté.
3. Bouchez avec une vis d'ancrage à béton (W-B) dans chaque trou de perçage.
4. Montez le support mural (A) à l'aide des vis murales (W-A) et rondelles (W-C). Assurez-vous que la flèche pointe vers le haut.

4.3 Montage de l'écran plat

Niveau de mises en garde	Consignes de sécurité	Domaines / Ban
ATTENTION	Risque de blessures par trèbuché-ment ou par chute	!
	>> Placez, transporte et installez le produit, les pieces et les accessoires en toute sécurité.
NOTE	Risque de dommage matériel Cause par une procédure inappropriée	!
	>> Serrez les vis modérément pour éviter d'endommager le filetage.
	>> Ne positionnez JAMAIS l'écran devant durant l'ssultation!	!
	>> N'endommagez pas l'écran plat en utilisant des vis trop longues.

Tab. 26: Montage de l'écran plat

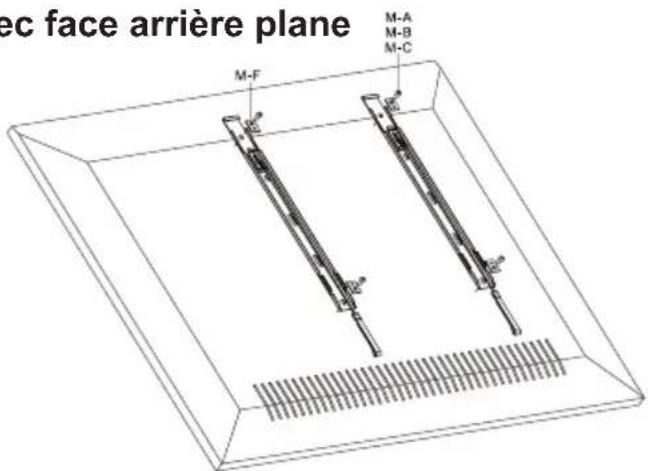

4.3.1 Écrans plats avec face arrière plane

Fig. 10: Écrans plats avec face arrière plane

1. Posez l'écran plat verticalement sur une surface souple, large ou sur un mur et protégez-le contre les rayures et le renversement.
2. Installez une patte de fixation (B) de chaque côté avec les rondelles (M-F) et les vis de fixation en correspondance avec les côtés haut et bas de votre écran plat tel qu'indiqué.

Vérifiez que les pattes de verrouillage se trouvent bien sur le haut de l'écran plat.

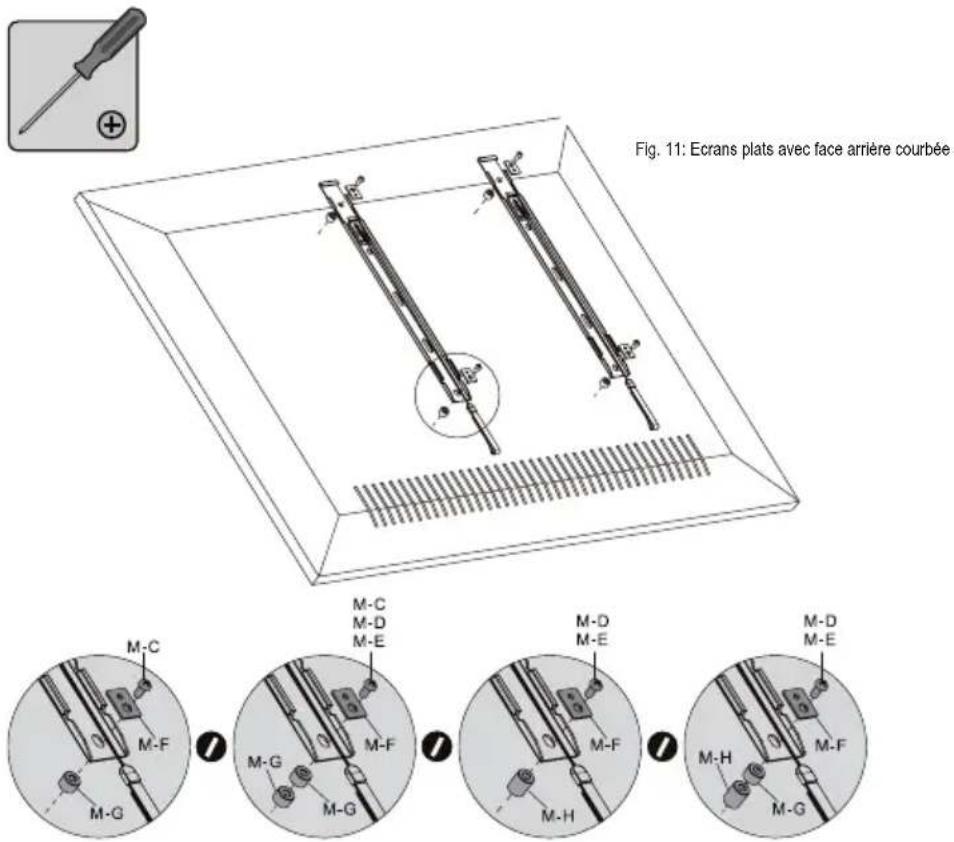

4.3.2 Écrans plats avec face arrière courbée

1. Excepté pour l' étape suivante - procédez comme indiqué dans le chapitre 4,3,1
2. Montez les éléments d'ajustement TV (M-G) et/ou (M-H) entre les pattes de fixation (B) et l'écran plat tel qu'indiqué.

4.4 Montage de l'écran plat

Niveau de mises en garde

Consignes de sécurité

Domaines / Ban

ATTENTION

Risques de blessures par trébuchement ou par chute

Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.

Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risques de dommages matériels par conditions ambiantes inappropriées

Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab. 27: Montage de l'écran plat

Fig. 12: Montage de l'écran plat

1. Fixer l'écran plat à l'aide des pattes de fixation (B) au support mural (A) en vous faisant aider par une seconde personne.

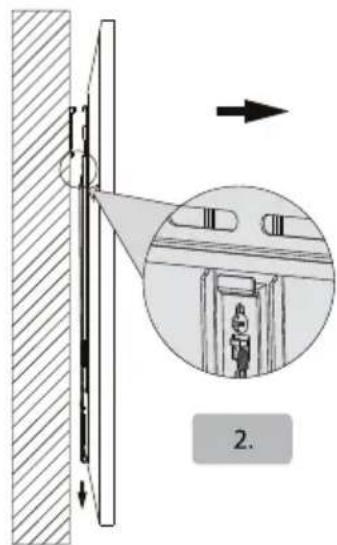

2. Tirez sur les deux câbles afin d'ajuster les pattes de fixation (B) sur leur position d'arrêt.

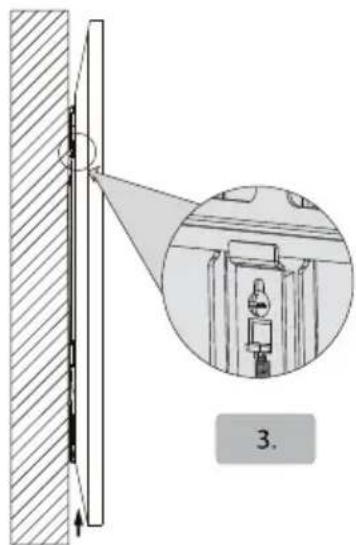

3. Retirez les câbles pour verrouiller les pattes de fixation (B) sur le support mural (A).
4. Alignez l'écran plat.

5 Garantie et responsabilité

Le fabricant accorde une garantie de 2 ans à un appareil neuf. - Comme le fabricant n'a aucune influence sur l'installation, la garantie s'applique uniquement au produit lui-même. - Si vous détectez un défaut ou un dommage sur votre appareil, veuillez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Votre revendeur réparera l'appareil sur place, ou bien renverra l'appareil au fabricant. Vous rendez le travail de nos techniciens considérablement plus facile en décrivant les défauts possibles en détail - alors seulement vous pourrez être assuré que les défauts qui ne se produisent que rarement, pourront être détectés et réparés à coup sûr! - Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou maintenance, ou une opération non décrite dans le présent manuel. - Ne modifiez pas et n'altérez pas le produit ni ses accessoires. - Toute utilisation autre que celle décrite dans le présent manuel d'utilisation est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité. - Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du manuel d'utilisation.

6 Entretien, maintenance, stockage et transport

Le produit ne doit être maintenu que par des ateliers professionnels. - Protégez les angles contre la saleté et graissez-les régulièrement avec de l'huile légère pour machine. - Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces. Attention aux câbles sous tension! N'utilisez aucun produit de nettoyage. Cela peut entraîner des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil. Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplacées! - Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées, desserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements fréquents. Ne serrez pas trop les vis. - Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport. - Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière!

• Les trous de perçage restent visibles après avoir enlevé le produit. Après une période de temps prolongée, une marque peut apparaître sur la surface.
• Conservez l'emballage d'origine pour le transport et pour éviter des dommages.

Problème aide

Comment tester la qualité murale?	Les charges domestiques sont réglementées dans les diverses normes européennes. >> Vérifiez l'épaisseur murale et celle du matériel sous le plâtre / papier peint. >> Demandez à un spécialiste.
Quels troughs doivent être percés?	>> Lisez le chapitre 4.2.
Il est difficile d'aligner le mon-tage mural.	>> Non ajustable après verrouillage. >> Desserrez le support mural et fixez-le à nouveau en position optimale.
Autres questions	>> Contactez votre revendeur.

Tab. 28: Dépannage

8 Spécifications

Taille Spécification		Unité
TV Taille	63474: 26-5563475: 37-70	“/Pouce
VESA	63474: max. 400x40063475: max. 800x400	mm
Charger	max. 40	kg
Angle d'inclinaison	+/-0	°
Angle de pivotement	+/-0	°
Distance du mur	1.5	mm
Dimensions	63474: 489 x 465 x 1.563475: 873 x 465 x 1.5	mm
Poids	63474: 1.11263475: 1.660	kg

9 Informations sur la norme VESA

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des appareils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization : Organisation de normalisation de l'électronique vidéo) a défini trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre Caractéristiques du présent guide, vous êtes en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 x 300 mm pour Sony TVs)

Classe VESA Distance des trous pour la fixation des moniteurs

MIS-D 75 x 75 / 100 x 100 mm

MIS-E 200 x 100 / 200 x 100 mm

MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab. 30: Informations sur la norme VESA

10 Instructions pour l'élimination

Ce produit ne doit pas être mis au rebut avec les déchets ménagers. Veuillez déposer gratuitement votre appareil en fin de vie à un point de réception des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont réglementés par les lois d'État et fédérales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matières premières. Les matériaux recyclables suivants sont recueillis dans les points de recueil locaux:

• Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.
