TV Easyslide Twin S - Supporto a parete Goobay - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo TV Easyslide Twin S Goobay in formato PDF.
| Tipo di prodotto | Supporto a parete per schermo piatto |
| Modelli | 63479, 63480, 63481, 63482 |
| Dimensioni schermo compatibili | 13-27" (modelli 63479/63480) / 17-42" (modelli 63481/63482) |
| Carico massimo | 15 kg (63479/63480) / 20 kg (63481/63482) |
| Standard VESA | 75x75 / 100x100 mm (63479/63480) / 100x100 / 200x100 / 200x200 mm (63481/63482) |
| Inclinazione | +/-15° |
| Rotazione del braccio | +/-90° |
| Rotazione della piastra VESA | +/-2° (63479/63480) / +/-3° (63481/63482) |
| Distanza dal muro | 50-360 mm (63479/63481) / 55-580 mm (63480/63482) |
| Dimensioni (L x A x P) | 63479: 132 x 475 x 50-360 mm / 63480: 132 x 475 x 55-580 mm / 63481: 230 x 565 x 55-360 mm / 63482: 230 x 565 x 55-580 mm |
| Peso | 2.40 kg (63479) / 2.95 kg (63480) / 3.26 kg (63481) / 3.84 kg (63482) |
| Gestione dei cavi | Integrata con supporto cavi |
| Materiale | Acciaio |
| Colore | Nero |
| Utilizzo | Solo interni asciutti |
| Fissaggio | A parete, viti e tasselli per calcestruzzo inclusi |
| Attrezzi forniti | Chiavi Allen 3 mm e 6 mm, chiave |
| Attrezzi necessari non forniti | Livella a bolla, trapano, punta per calcestruzzo 8x60 mm, cacciavite a croce |
| Contenuto della confezione | Supporto a parete con piastra VESA, coperture in plastica, viti e tasselli, attrezzi, manuale |
| Manutenzione | Pulire con un panno asciutto, ingrassare le articolazioni con olio leggero |
| Sicurezza | Verificare la solidità del muro, evitare cavi elettrici, non utilizzare all'aperto |
Domande frequenti - TV Easyslide Twin S Goobay
Domande degli utenti su TV Easyslide Twin S Goobay
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Supporto a parete in formato PDF gratuitamente! Trova il tuo manuale TV Easyslide Twin S - Goobay e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TV Easyslide Twin S del marchio Goobay.
MANUALE UTENTE TV Easyslide Twin S Goobay
1 Istruzioni per la sicurezza....55
1.1 Note Generali....55
1.2 Gruppi utente 56
1.3 Livelli d'avviso 56
2 Descrizione e Funzione....57
2.1 Scopo della consegna per i modelli 63479 e 63480....57
2.2 Scopo della consegna per i modelli 63481 e 63482....58
2.3 Strumenti necessari per tutti i modelli....59
3 Scopo d'utilizzo 60
3.1 Limitazioni d'uso....60
4 Installazione 60
4.1 Preparazione....60
4.2 Installazione su parete 61
4.2.1 Preparazione....61
4.2.2 Installazione su parete....62
4.3 Installazione dello schermo piatto 63
4.3.1 Schermi piatti con fondo piatto 63
4.3.2 Schermi piatti con fondo curvo 64
4.4 Fissare dello schermo piatto....65
4.5 Allineare il monitor a schermo piatto....66
4.5.1 Regolazione del braccio girevole....66
4.5.2 Impostazione della piastra VESA 67

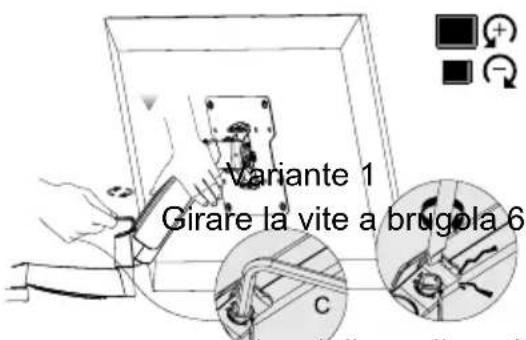

4.5.3 Regolazione dello schermo piatto 67

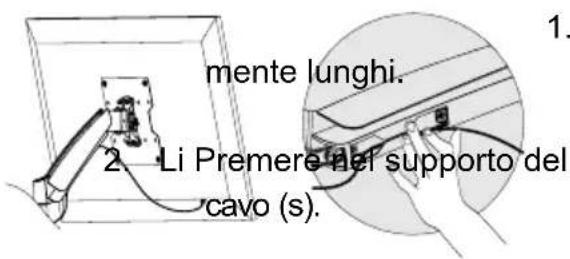

4.6 Gestione dei cavi....67
5 Manutenzione, Cura, conservazione e trasporto....68
6 Risoluzione dei problemi....68
7 Specifiche 69
7.1 Specifiche di modelle 63479 e 63480....69
7.2 Specifiche di modelle 63481 e 63482....70
8 Informazioni sullo standard VESA....70
9 Istruzioni sullo smaltimento 71
1 Istruzioni per la sicurezza
1.1 Note Generali
- Leggere in modo completo ed accurato la documentazione del prodotto prima dell'uso Fa parte del prodotto.
- Osservare le istruzioni di sicurezza riportate nella documentazione del prodotto, sul prodotto e sugli accessori, come ad esempio sulla confezione.
- Utilizzare il prodotto, le parti del prodotto e gli accessori solo se sono in perfette condizioni.
- Conservare la documentazione del prodotto per altri potenziali utenti e per le richieste successive.
- Consultare il rivenditore per domande, difetti, danni meccanici, disturbi ed altri problemi non rimediabili.
Pericolo di morte per soffocamento
I bambini possono soffocare se ingoiano o inalano parti di piccole dimensioni e materiali isolanti.
Proteggere le parti di piccole dimensioni ed i materiali isolanti per prevenire usi inappropriati.
Pericolo di lesioni da incespicamento e caduta
I prodotti ed I cavi di collegamento collocati o installati in modo inappropriato possono provocare lesioni alle persone.
Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
Quando si lavora con pesi, proteggere sé stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.
Permettere solo a personale specializzato di smontare, eseguire manutenzioni e riparazioni.
Pericolo di lesioni da taglio
I bambini possono tagliarsi con I materiali di imballaggio.
Proteggere materiali di imballaggio per prevenire usi inappropriati.
Pericolo di lesioni provocate da condizioni ambientali inappropriate
Le condizioni estreme possono provocare lesioni alle persone.
Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!
Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale. Questo contribuisce all'affaticamento della vista.
Pericolo di lesioni da parti mobili del prodotto
Le parti mobili possono schiacciare o spremere arti del prodotto.
Non tenere membra durante l'uso tra le parti di taglio.
Durante l'uso rispetto alla mobilità del prodotto.
Questo può essere di allontanarsi dalla parete o sopra movimento laterale.
Pericoli dovuti ad interventi autonomi ed uso improprio
Gli interventi autonomi e l'uso improprio nascondono rischi imprevedibili e causano l'annullamento della garanzia.
Non modificare o alterare né il prodotto né gli accessori!
Rischio di danni materiali causati da combinazioni inappropriate di prodotti
La combinazione di prodotti incompatibili non soddisfa le funzioni necessarie, può causare la perdita di qualità o danni materiali.
Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell'intervallo specificato.
Pericolo di danni materiali provocati da condizioni ambientali inappropriate
Le condizioni ambientali non corrette possono danneggiare le cose.
Evitare condizioni estreme, come caldo, freddo, umidità o l'esposizione diretta al sole, così come le vibrazioni e la pressione meccanica.
Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.
Il materiale d'installazione fornito in dotazione è adatto solo per l'installazione su pietra massiccia o pareti di cemento.
Per altri tipi di pareti usare kit d'installazione appropriati.
Verificare la stabilità del sistema periodicamente dopo l'installazione.
1.2 Gruppi utente
A causa di diversi livelli di rischio e delle potenzialità di pericolo, alcune fasi di lavorazione possono essere eseguite solo da personale specializzato.
| Fasi di lavoro Gruppo di utenti | |
| Installazione, rimozione, allineare, cura, immagazzinamento, trasporto, smaltimento | I consumatori e gli utenti con conoscenze meccaniche di base possono eseguire questo lavoro.>> Impedire ai bambini ed alle persone con disabilità mentali e motorie di utilizzare il prodotto! |
| Manutenzione, riparazione | Solo personale specializzato>> Sono necessari speciali misure di sicurezza, cono scenze e strumenti! |
Tab.43: Gruppi utente
1.3 Livelli d'avviso
PERICOLO
Avvisi relativi ai pericoli che si traducono direttamente in lesioni gravi o morte in caso di inosservanza.
AVVISO
Avvisi relativi a pericoli che possono tradursi in lesioni gravi o morte in caso di inosservanza.
ATTENZIONE
Avvisi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.
NOTIFICA
Avvisi relativi a pericoli che possono tradursi in danni materiali in caso di inosservanza.

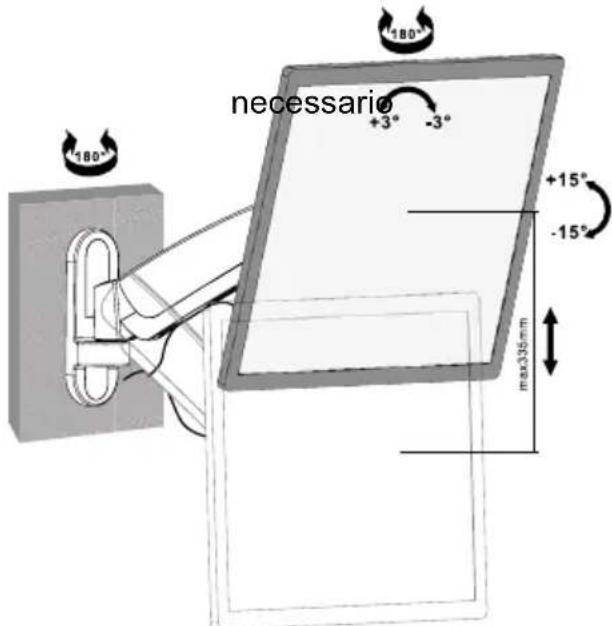

2 Descrizione e Funzione
Il tuo attacco a parete TV viene utilizzato per il montaggio di schermi piatti per le vostre pareti sicure e verticali. Tutti i modelli elencati sono singolarmente inclinabile e orientabile e dispongono di un sistema di gestione dei cavi.
Modelle 63479 e 63480 sono limitati a montaggio con il fondo piatto a schermo piatto. Inoltre, questi sono progettati per schermi di dimensioni contenute e peso rispetto ai modelli 63481 e 63482.
I modelli 63480 e 63482 hanno un doppio braccio girevole e quindi avere una maggiore variabilità rispetto ai modelli 63479 e 63481.
Fare riferimento alle specifiche per i dettagli del modello.
Tab.44: Scopo della consegna per i modelli 63479 e 63480
2.1 Scopo della consegna per i modelli 63479 e 63480
| Parte Figura | Scorciatoia | Numero | |
| Installazione su parete | |||
| Supporto a parete TV con piastra VESA e coperture in plastica | |||
| 63479 |  | A | 1 |
| o | |||
| 63480 | |||
| Viti per parete 6.3x55 |  | W-A 3 | |
| Tassello per cemento |  | W-B 3 | |
| Montaggio a pannello piatto | |||
| M4x14 M-A 4 |  | ||
| M5x14 |  | M-B 4 | |
| Rondella D5 |  | M-C 4 | |
| Strumenti | |||
| Chiave a brugola 3 mm | B | 1 | |
| Chiave a brugola 6 mm | C | 1 | |
| Chiave | D | 1 | |
2.2 Scopo della consegna per i modelli 63481 e 63482
| Parte Figura | Scorcia-toia | Numero | |
| Installazione su parete | |||
| Supporto a parete TV con piastra VESA e coperture in plastica | |||
| 63481 |  | A 1 | |
| o | |||
| 63482 | |||
| Viti per parete 6.3x55 |  | W-A 3 | |
| Tassello per cemento |  | W-B 3 | |
| Montaggio a pannello piatto | |||
| M4x14 M-A 4 |  | ||
| M5x14 M-B 4 |  | |
| M6x14 |  | M-C 4 |
| M8x20 |  | M-D 4 |
| Rondella D5 |  | M-E 4 |
| Rondella D8 |  | M-F 4 |
| Distanziatore TV |  | M-G 8 |
| Strumenti | ||
| Chiave a brugola3 mm | B 1 | |
| Chiave a brugola6 mm | C 1 | |
| Chiave | D 1 | |
Strumenti
| Chiave a brugola3 mm |  | B | 1 |
| Chiave a brugola6 mm |  | C | 1 |
| Chiave |  | D | 1 |
Tab.45: Scopo della consegna per i modelli 63481 e 63482
2.3 Strumenti necessari per tutti i modelli
Tab.46: Strumenti necessari per tutti i modelli
Strumento Figura
| Tester di linea |  |
| Livello di spirito |  |
| Matita |  |
| Cacciavite a stella |  |
| Trapano |  |
| Trapano per cemento 8 x 60mm |  |
| Seconda persona |  |
3 Scopo d'utilizzo
Questo prodotto è realizzato per l'installazione su una parete verticale di schermi piatti con dimensioni, pesi e punti d'installazione specifici, che sono - riassunti nel capitolo „Dati tecnici“. Non è consentito l'uso diverso da quello descritto nel Capitolo „Descrizione e Funzioni“. La mancata osservanza e trascurando le norme e le istruzioni di sicurezza si possono provocare gravi incidenti, lesioni alle persone e danni materiali. Fare riferimento anche al capitolo „Garanzia e responsabilità“.
3.1 Limitazioni d'uso
Utilizzare solo in ambienti asciutti.
4 Installazione
4.1 Preparazione
Controllo della completezza e dell'integrità
Controllare il contenuto della confezione e confrontarlo con i Contenuti della confezione per quanto riguarda la completezza e l'integrità.
Garantire la compatibilità
| NOTIFICA | Rischio di danni materiali causati da combinazioni inappropriate di prodotti >> Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell'intervallo specificato. |  |
Tab.47: Garantire la compatibilità
4.2 Installazione su parete
ATTENZIONE
Rischio di lesioni provocate da condizioni ambientali inappropriate
Controllare la struttura della parete prima di installare o scegliere un luogo sicuro per l'installazione.
Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!
Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale. Questo contribuisce all'affaticamento della vista.
NOTIFICA
Pericolo di danni materiali provocati da condizioni ambientali inappropriate
Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.
Tab.48: Installazione su parete
Strumenti per tutti i modelli
Strumenti aggiuntivi per i modelli 63479 e 63480
Chiave D
4.2.1 Preparazione

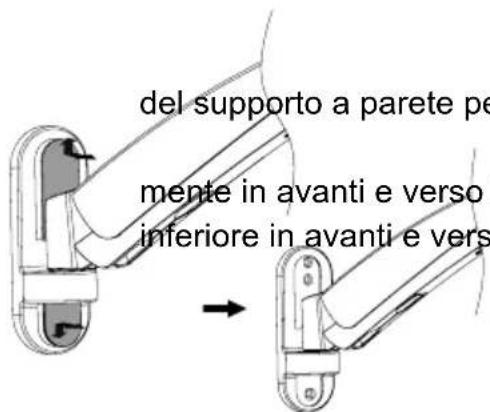

- Rimuovere i due coperchi in plastica
Fig.49: Rimuovere i due coperchi in plastica
facendo scorrere il superiore obliqua-

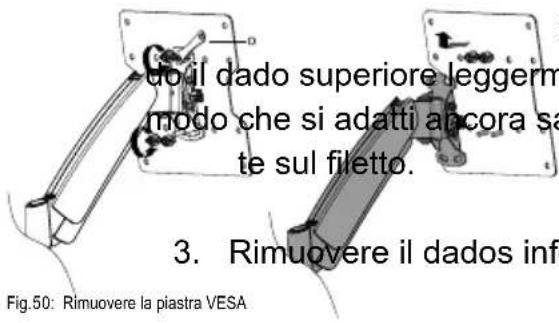

- Rimuovere la piastra VESA allentan-
do il dado superiore leggermente, in modo che si adatti ancora saldamen- te sul filetto.
- Rimuovere il dados inferiore in senso
antiorario completamente.
4.2.2 Installazione su parete
- Prima di perforare la parete, prestare
attenzione ai cavi elettrici ed altri fili- che si trovano dietro l'intonaco, e non danneggiarli!
- Utilizzare una livella per segnare i fori
sulla parete.
Segnare i fori 1-3 con una matita.
Utilizzare il supporto da parete (A) come modello.

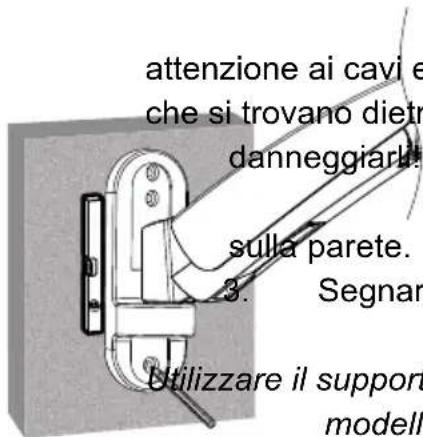

Fig.51: Allineamento e marcatura

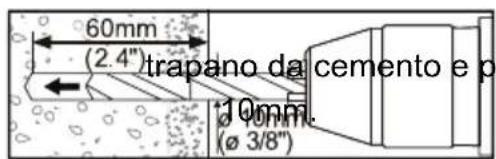

- Praticare i fori profondi 60mm con un
Fig.52: Esecuzione dei fori

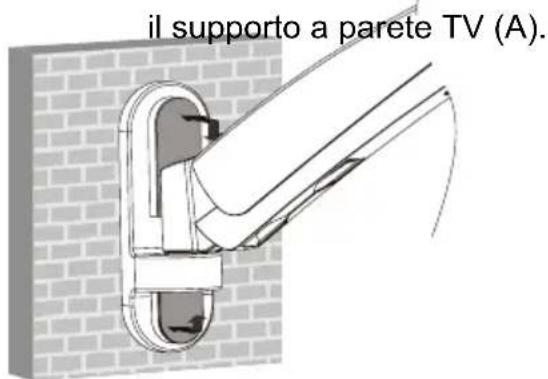

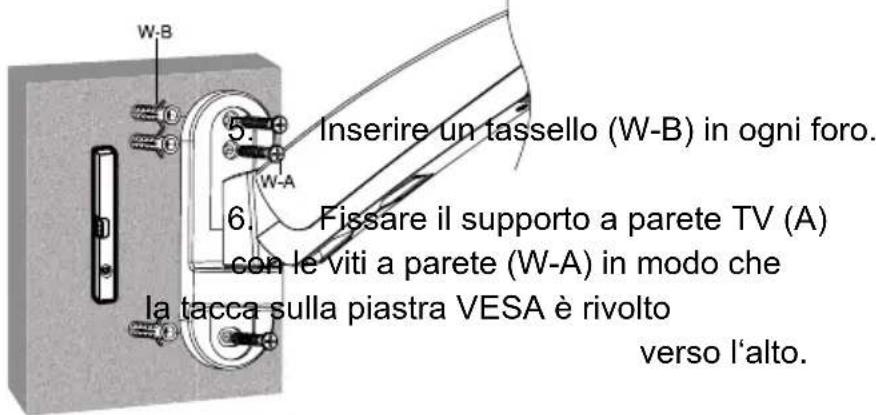

Fig.53: Installazione su parete
- Rimontare le coperture di plastica per
Fig.54: Rimontare le coperture di plastica
4.3 Installazione dello schermo piatto
ATTENZIONE
Pericolo di lesioni da incespicamento e caduta
Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
NOTIFICA
Rischio di danni materiali a causa di procedure inappropriate
Utilizzare solo una forza moderata per stringere le viti in modo da evitare di dan-neggiare la filettatura.
Non collocare MAI lo schermo sulla parte anteriore durante l'installazione!
Non danneggiare lo schermo piatto con viti troppo lunghe.
Tab.49: Installazione dello schermo piatto
4.3.1 Schermi piatti con fondo piatto
Strumenti per tutti i modelli

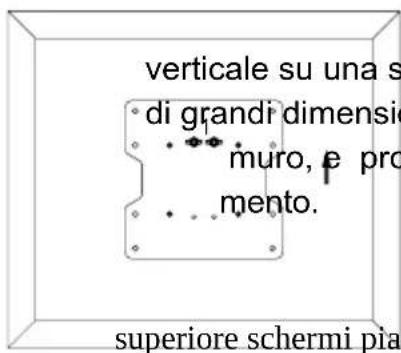

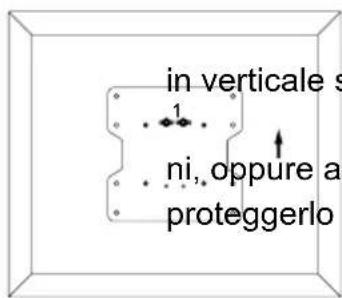

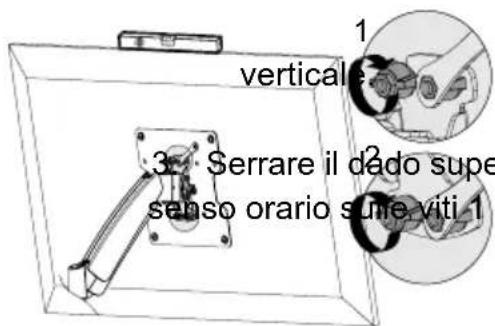

Fig.55: Allineare la piastra VESA 4.3.1
- Appoggiare lo schermo piatto
morbida e di grandi dimensio-
ribaltamento.
Assicurarsi che le viti 1 si trova sullato superiore schermi piatti con il dado pre-assemblato, come
mostrato nel capitolo 4.2. Queste parti tenere piastra VESA e schermo piatto, mentre il fissaggio a piastra a muro.
4.3.2 Schermi piatti con fondo curvo
Strumenti per tutti i modelli
Utilizzo di schermi piatti con le spalle ad arco è possibile solo con i modelli 63481 e 63482.

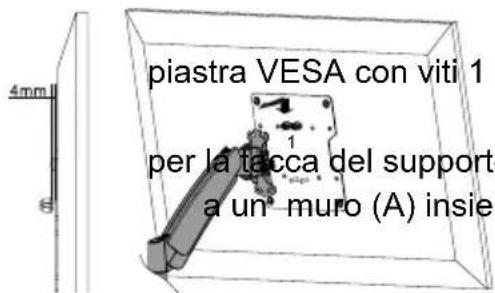

Fig.57: Allineare la piastra VESA 4.3.2
1. Appoggiare lo schermo piatto in
di grandi dimensioni, oppure ad un
muro, e proteggerlo da graffi e ribalta-
mento.
Assicurarsi che le viti 1 si trova sullato
superiore schermi piatti con il dado pre-
assemblato, come mostrato nel capitolo 4.2.
Queste parti tenere piastra VESA e schermo
piatto, mentre il ssaggio a piastra a muro.

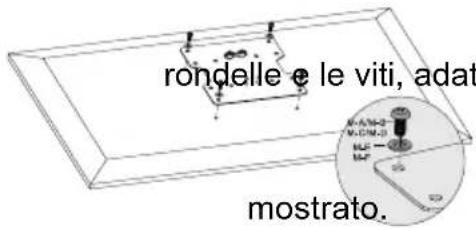

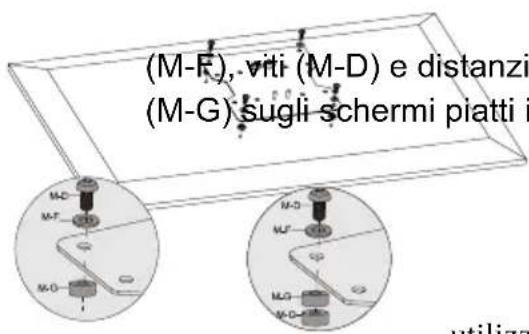

(M-F), viti (M-D) e distanziali TV
(M-G) sugli schermi piatti indietro
come mostrato.
I distanziali TV (M-G) possono essere usati
singolarmente o doppiamente.
utilizzando la lunghezza della vite adeguata.
Fig.58: Fissare la piastra VESA 4.3.2
4.4 Fissare dello schermo piatto
Pericolo di lesioni da incespicamento e caduta
ATTENZIONE
Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
Quando si lavora con pesi, proteggere sé stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.
NOTIFICA
Pericolo di danni materiali provocati da condizioni ambientali inappropriate
Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.
Tab.50: Fissare dello schermo piatto
Strumenti per tutti i modelli
Strumenti aggiuntivi per i modelli 63479 e 63480
Chiave D
1. Appendere a schermo piatto e la
superiore
preassemblato
€
Fig.59: Fissare dello schermo piatto
seconda
persona.
Tra il dado superiore e il tappo filettato, un gap di circa 4 mm è ideale.
2. Impostare lo schermo piatto in
quando
si
inseriscono
Fig.60: Fissaggio dello schermo piatto
4.5 Allineare il monitor a schermo piatto
| Pericolo di lesioni spostando parti del prodotto | ||
 CAUTION | >> Non tenere membra tra le parti di taglio durante l'uso. |  |
| >> Mente la mobilità del prodotto durante l'uso.Questo può allontanarsi dalla parete o verso di esso e ruotarlo lateralmente. | ||
| Pericolo di danni materiali provocati da condizioni ambientali inappropriate | ||
 | >> Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità. |  |
Tab.51: Allineare il monitor a schermo piatto
4.5.1 Regolazione del braccio girevole
Strumenti
Chiave Allen 6 mm
C
Con la vite a brugola 6 millimetri è possibile regolare la tensione della molla del braccio girevole. Uno schermo piatto pesante richiede una regolazione più stretto di una leggera.
- Fissare il braccio orientabile
con
una
mano.
precarico della molla, ad es.
Fig.61: Regolazione del prazo ginevole quando lo schermo piatto è in
millimetri
in
SI
per
(+)
per
continuo movimento verso il
basso
se
stes
Variante 2
Girare la vite a brugola 6 millimetri in senso orario per ridurre la precarica della molla, ad es. quando lo schermo piatto è in continuo movimento su se stessa.
4.5.2 Impostazione della piastra VESA
Strumenti
Chiave Allen
3 mm
B
1. Fissare il braccio orientabile
con una
mano.
- Allentare la viti brugola da
B
- Regolare l'angolo di inclinazione.
3 mm
ruotando
- Serrare la viti brugola da
Fig.62: Impostazione della piastra VESA 3 mm, ruotando in senso orario
con fermezza.
4.5.3 Regolazione dello schermo piatto
Allineare lo schermo piatto, se
verticalmente,
Orizzontalmente
In asse di
I cavi di alimentazione possono poi essere collegati a causa della mobilità del supporto a parete.
Fig.63: Regolazione dello schermo piatto
4.6 Gestione dei cavi
NOTIFICA
Pericolo di danni materiali provocati da condizioni ambientali inappropriate
Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.
Tab.52: Gestione dei cavi
Fig.64: Gestione dei cavi
- Collegare i cavi sufficiente-
Assicurarsi lasciare molle abbastanza
intorno ai cavi, per garantire mobilità
del sistema.
Fine di installazione. Per rimuovere, procedere in senso inverso.
5 Manutenzione, Cura, conservazione e trasporto
• Il prodotto deve essere mantenuto solo da officine specializzate.
- Proteggere gli angoli da sporco e grasso regolarmente con olio leggero per macchine.
- Usare un panno di stoffa asciutto per pulire il prodotto. Prestare attenzione per evitare di graffiare il prodotto. Usare un panno leggermente inumidito per pulire le macchie difficili. Prestare attenzione ai cavi di massa! Non usare alcun prodotto detergente. Questi provocano bruciature ai materiali. Evitare che i liquidi penetrino nel dispositivo.
• Assicurarsi che nessuna parte del corpo possa impigliarsi nel dispositivo girevole quando le parti del dispositivo sono in movimento!
- Controllare periodicamente che tutti i collegamenti e le viti siano fissate; stringere di nuovo se sono allentate. Questo può essere provocato da movimenti frequenti, ad esempio. Non stringere troppo le viti.
- Evitare luoghi con alte temperature, umidità, o luoghi che possono bagnarsi; questo vale anche durante la manutenzione, la riparazione, l'immagazzinamento ed il trasporto.
- Tenere il prodotto lontano dalla portata dei bambini ed immagazzinarlo in luoghi asciutti e senza polvere!
- I fori sono ancora visibili dopo avere rimosso il prodotto. Sulla superficie possono rimanere delle macchie dopo l'uso prolungato.
- Conservare l'imballo originale per trasportare il prodotto ed evitare danni.
6 Risoluzione dei problemi
Tab.53: Risoluzione dei problemi
Problema Soluzione
| Come testare la qualità muro? | Moltissime abitazioni sono regolate da vari standard europei.>> Controllare lo spessore ed I materiali dietro l'intonaco/ carta da parati.>> Rivolgersi ad uno specialista. |
| Quali fori devono essere eseguiti? | >> Leggere il capitolo 4.2. |
| Il kit per l'installazione a parete è difficile da allineare. | >> Giunti con Allen bit della chiave allentare.>> Il massimo grado di ruotare a causa il formato TV potrebbe essere inferiore rispetto a quanto indicato. |
| Il supporto a parete TV emette suoni | >> Questi derivano dalla molla interna e sono normali durante il movimento.>> Che si verificano in posizione di riposo, leggere il capi-tolo 4.5.1. |
| Altre domande >> Rivolgersi al rivenditore. | |
7 Specifiche
7.1 Specifiche di modelle 63479 e 63480
| Dimensione Specificazione Unità | ||
| Dimensione TV 13-27 “ / Pollici | ||
| VESA 75x75 / 100x100 mm | ||
| Caricare mas. 15 | kg | |
| Angolo di inclinazione | +/-15 | ° |
| Angolo di rotazi-one di VESA piastra | +/-90 | ° |
| Angolo di rotazi-one per braccio girevole | +/-90 | ° |
| Angolo di rotazi-one di VESA piastra | +/-2 | ° |
| Distanza dalla parete | 63479: 50-36063780: 55-580 | mm |
| Dimensioni | 63479: 132 x 475 x 50-36063480: 132 x 475 x 55-580 | mm |
| Carico | 63479: 2.4063480: 2.95 | kg |
Tab.54: Specifiche di modelle 63479 e 63480
7.2 Specifiche di modelle 63481 e 63482
| Dimensione Specificazione Unità | ||
| Dimensione TV 17-42 “ / Inch | ||
| VESA 100x100 / 200x100 / 200x200 mm | ||
| Caricare max. 20 kg | ||
| Angolo di inclinazione | +/-15 | ° |
| Angolo di rotazi-one di VESA piastra | +/-90 | ° |
| Angolo di rotazi-one per braccio girevole | +/-90 | ° |
| Angolo di rotazi-one di VESA piastra | +/-3 | ° |
| Distanza dalla parete | 63481: 55-36063782: 55-580 | mm |
| Dimensioni | 63481: 230 x 565 x 55-36063482: 230 x 565 x 55-580 | mm |
| Carico | 63481: 3.2663482: 3.84 | kg |
Tab.55: Specifiche di modelle 63481 e 63482
8 Informazioni sullo standard VESA
Per poter armonizzare gli accessori per il fissaggio di monitor, TV, supporti e supporti da parete in modo semplice, VESA (Video Electronic Standard Assoziation – Associazione per la standardizzazione video elettronici) ha definito 3 standard per le applicazioni indicate sopra. Usando lo standard VESA specificato per il proprio schermo, oppure da manuale utente, e le specifiche nel capitolo Specifiche del presente manuale è possibile definire i possibili punti di attacco. Alcuni modelli offrono moltissime possibilità di fissaggio. (p.e. 300 x 300 mm per Sony TVs)
| Classe VESA | Distanza fori per il fissaggio dei monitor |
| MIS-D | 75x75 / 100x100 mm |
| MIS-E | 200x100 / 200x100 mm |
| MIS-F | 400x200 / 400x400 / 600x200 / 600x400 / 800x400 mm |
Tab.56: Informazioni sullo standard VESA
9 Istruzioni sullo smaltimento
Questo prodotto non deve essere smaltito con i rifiuti domestici. Al termine della vita utile del dispositivo lo consegni nei punti di raccolta pubblici per questo scopo, oppure presso il punto vendita. I dettagli relative allo smaltimento sono determinati dale leggi federali in materia. I materiali che sono potenzialmente riciclabili vengono immessi nel ciclo di lavorazione dei materiali riciclati per poterne ricavare nuove materie prime. I seguenti materiali riciclabili sono raccolti presso i punti di raccolta locali:
• Vetro di scarto, plastica, scarti metallici, lastre in metallo e altro ancora.
Questo tipo di riciclaggio delle apparecchiature scartate contribuisce in modo significativo alla protezione del nostro ambiente.
DE BETRIEBSANLEITUNG EN USER'S MANUAL FR MODE D'EMPLOI IT ISTRUZIONI PER L'USO
