Caractéristiques techniques	Support mural pour TV, compatible avec les écrans de 32 à 65 pouces, capacité de charge jusqu'à 50 kg.
Type de montage	Montage mural fixe, inclinaison ajustable pour un meilleur angle de vision.
Matériaux	Acier robuste, finition en peinture époxy pour une meilleure durabilité.
Dimensions	Dimensions du support : 600 x 400 mm, compatible VESA jusqu'à 600 x 400 mm.
Utilisation	Idéal pour les salons, chambres ou bureaux, permettant un gain de place et une meilleure ergonomie.
Maintenance et réparation	Vérifier régulièrement le serrage des vis et l'état du support pour assurer la sécurité.
Sécurité	Installation recommandée par un professionnel si vous n'êtes pas sûr de la solidité du mur.
Informations générales	Inclus : matériel de montage, notice d'installation, garantie de 2 ans.

FOIRE AUX QUESTIONS - TV Easyslide Twin S Goobay

Comment installer le support mural Goobay TV Easyslide Twin S ?

Pour installer le support mural, commencez par choisir un emplacement solide sur le mur. Utilisez le niveau à bulle pour vous assurer que le support est droit. Fixez le support au mur à l'aide des vis et des chevilles fournies dans le kit. Consultez le manuel d'instructions pour des étapes détaillées.

Quelle est la capacité de poids maximale du support mural ?

Le support mural Goobay TV Easyslide Twin S peut supporter un poids maximal de 50 kg.

Le support est-il compatible avec tous les types de téléviseurs ?

Le support est compatible avec les téléviseurs équipés de trous de fixation VESA de 200x200 mm à 600x400 mm. Vérifiez les spécifications de votre téléviseur pour confirmer la compatibilité.

Comment ajuster l'inclinaison ou la rotation du téléviseur une fois installé ?

Après l'installation, vous pouvez ajuster l'inclinaison et la rotation en dévissant légèrement les vis de réglage situées à l'arrière du support. Faites les ajustements nécessaires et resserrez les vis pour maintenir la position.

Est-ce que le support mural peut être utilisé pour des téléviseurs incurvés ?

Oui, le support mural Goobay TV Easyslide Twin S est conçu pour être utilisé avec des téléviseurs incurvés, tant qu'ils respectent les spécifications VESA.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un tournevis, d'un niveau à bulle et éventuellement d'une clé à molette pour l'installation.

Que faire si le support mural ne correspond pas aux trous de fixation de mon téléviseur ?

Si le support mural ne correspond pas aux trous de fixation de votre téléviseur, vérifiez les adaptateurs VESA disponibles ou envisagez de contacter le service client pour des solutions alternatives.

Comment nettoyer le support mural ?

Pour nettoyer le support mural, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Que faire en cas de pièces manquantes dans le kit ?

Si vous constatez qu'il manque des pièces dans le kit, veuillez contacter le service client de Goobay avec votre numéro de commande pour obtenir des pièces de remplacement.

MODE D'EMPLOI TV Easyslide Twin S Goobay

1 Consignes de sécurité....37

1.1 Notes général....37
1.2 Groupes de l'utilisateur ....38
1.3 Niveaux de mises en garde....38

2 Description et fonction....39

2.1 Contenu de la livraison pour les modèles 63479 et 63480 ...39
2.2 Contenu de la livraison pour les modèles 63479 et 63480....40
2.3 Outils requis ....41

3 Utilisation prévue....42

3.1 Restrictions d'utilisation 42

4 Installation 42

4.1 Préparation....42
4.2 Montage mural 43

4.2.1 Préparation 43
4.2.2 Montage mural....44

4.3 Montage de l'écran plat....45

4.3.1 Ecrans plats avec face arrière plane .....45
4.3.2 Ecrans plats avec face arrière courbée .....46

4.4 Montage de l'écran plat....46
4.5 Ajuster l'ecran plat....48

4.5.1 Réglage du bras pivotant....48
4.5.2 Réglage de la plaque VESA....49

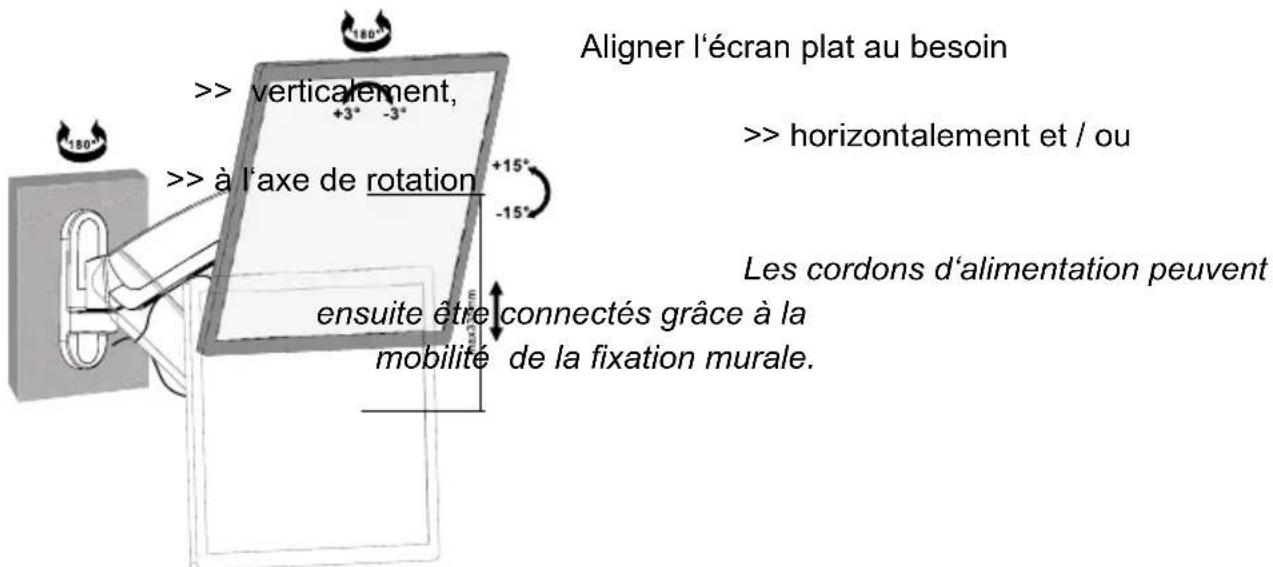

4.5.3 Réglage de l'écran plat....49

4.6 Gestion des câbles 49

5 Entretien, maintenance, stockage et transport ....50
6 Dépannage 50
7 Spécifications ....51

7.1 Spécifications des modèles 63479 et 63480....51
7.2 Spécifications des modèles 63481 et 63482....51

8 Informations sur la norme VESA....52
9 Instructions pour l'élimination....52

1 Consignes de sécurité

1.1 Notes général

• Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
• Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage.
• N'utilisez le produit, les pièces du produit et les accessoires que s'ils sont en parfait état.
• Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure.
• Pour des questions, des défauts, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semblent pas avoir de solution, consultez votre revendeur.

Risque de mort par suffocation

Il existe un risque de mort par suffocation pour les enfants s'ils avalent ou inhalent les pièces et les matériaux d'isolation.

Protégez les petites pièces et le matériau d'isolation contre une utilisation involontaire.

Risque de blessures par trébuchement ou par chute

Les produits et les câbles de connexion placés ou installés dans des endroits inappropriés peuvent entraîner des blessures.

Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
Quand vous travaillez avec des charges, travaillez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risque de blessures par coupures

Les enfants peuvent se couper avec les matériaux d'emballage.

Protégez les matériaux d'emballage contre une utilisation involontaire.

Risque de blessures par conditions ambiantes inappropriées

Des conditions extrêmes peuvent entraîner des blessures.

Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!

N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vive. Ceci contribue à la fatigue oculaire.

Risque de blessure par des pièces mobiles du produit

Les pièces mobiles peuvent pincer ou serrer les membres du produit.

Pas tenir les membres lors de l'utilisation entre les parties de cisaillement.
En cours d'utilisation, afin d'assurer la souplesse du produit.

C'est peut-être de s'éloigner du mur ou sur eux et déplacement latéral.

Risque d'intervention personnelle et de mauvaise utilisation

Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.

Ne modifiez ni le produit ni les accessoires!

Risque de dommage du matériau par combinaison inappropriée du produit

La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.

Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifiée.

Risque de dommage matériel par conditions ambiantes inappropriées

Des conditions ambiantes inappropriées peuvent endommager les objets.

Evitez les conditions extrêmes, comme la chaleur extrême, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique.

Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Le matériel de montage fourni convient uniquement au montage sur de grosses pierres ou sur des murs en béton.

Pour les autres types de murs, utilisez un matériel de montage approprié.

Vérifier la stabilité du système périodiquement après l'installation.

1.2 Groupes de l'utilisateur

A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent être effectués que par des spécialistes entraînés.

Etape de travail Groupe de l'utilisateur

Installation, désinstallation, alignement, entretien, stockage, transport, élimination	Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail.>> Ne laissez pas les enfants et les personnes souf frant de déficiencies mentales et motrices utiliser le produit!
Entretien, réparation	Uniquement réservé aux spécialistes entraînés>> Des mesures de sécurité particulières, une connaissance et des outils spéciaux sont nécessaires!

Tab.29: Groupe de l'utilisateur

1.3 Niveaux de mises en garde

DANGER

Mises en garde contre les dangers entraînant directement des blessures sérieuses ou la mort en cas de non respect.

MIS EN GARDE

Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non respect.

ATTENTION

Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect.

NOTE

Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non respect.

2 Description et fonction

Votre TV support mural est utilisé pour le montage de vos écrans plats aux murs sécurisés et vertical. Tous les modèles listés sont inclinables individuellement et pivotant et disposent d'un système de gestion des câbles.

Les modèles 63479 et 63480 sont limités à écran plat de montage avec le dos plat. En outre, ils sont conçus pour les petites tailles d'écran et poids que les modèles 63481 et 63482.

Les modèles 63480 et 63482 ont un bras double et ont donc une plus grande variabilité que les modèles 63479 et 63481.

Reportez-vous aux spécifications pour les détails de votre modèle.

2.1 Contenu de la livraison pour les modèles 63479 et 63480

Partie Figure		Rac-courci	Nombre
Montage mural
TV support mural avec plate VESA et couvertures en plastique
63479		A	1
ou
63480
Vis murale de 6.3x55		W-A 3

Vis d'ancrage à béton W-B 3

Écran plat de montage

M4x14 M-A 4
M5x14		M-B 4
Rondelle D5		M-C 4
Outils
Clé Allen3 mm		B	1
Clé Allen6 mm		C	1
Clé		D	1

Tab.30: Contenu de la livraison pour les modèles 63479 et 63480

Tab.31: Contenu de la livraison pour les modèles 63479 et 63480
2.2 Contenu de la livraison pour les modèles 63479 et 63480

Partie Figure		Rac-courci	Nombre
Montage mural
TV support mural avec plate VESA et couvertures en plastique
63481		A	1
ou
63482
Vis murale de 6.3x55		W-A 3
Vis d'ancrage à béton		W-B 3
Écran plat de montage
M4x14 M-A 4
M5x14 M-B 4
M6x14		M-C 4
M8x20		M-D 4
Rondelle D5		M-E 4
Rondelle D8		M-F 4
Rondelle d'espacement TV	[ZCHO]	M-G 8
Outils
Clé Allen3 mm		B	1
Clé Allen6 mm		C	1
Clé		D	1

Tab.32: Outils requis
2.3 Outils requis

Outil	Figure
Testeur de ligne
Niveau à bulle
Crayon
Tournevis cruciforme
Perceuse électrique
Mèche à béton de 8 x 60 mm
Seconde personne

3 Utilisation prévue

Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifiques sur un mur vertical, résumés dans le chapitre „Spécifications“. Une autre utilisation décrite dans le chapitre „Description et fonction“ n'est pas autorisée. La négligence et l'ignorance de ces règles et consignes de sécurité peuvent causer de graves accidents, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité“.

3.1 Restrictions d'utilisation

Utiliser uniquement dans des locaux secs.

4 Installation

4.1 Préparation

Vérifiez l'intégralité et l'intégrité

Vérifiez le contenu de l'emballage en le comparant à la livraison concernant l'intégralité et l'intégrité.

Assurer la compatibilité

NOTE

Risque de dommage du matériau par combinaison inappropriée du produit >> Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifiée.

NOTE

Risque de dommage du matériau par combinaison inappropriée du produit

Tab.33: Assurer la compatibilité

4.2 Montage mural

ATTENTION

Risque de blessures par conditions ambiantes inappropriées

Vérifiez la structure murale avant l'installation ou choisissez un emplacement d'installation sans risque.

Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!

N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vive. Ceci contribue à la fatigue oculaire.

NOTE

Risque de dommage matériel par conditions ambiantes inappropriées

Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab.34: Montage mural

Outils pour tous les modèles

des outils supplémentaires pour les modèles 63479 et 63480

Clé D

4.2.1 Préparation

Fig.33: Retirer les deux couvertures en plastique

1. Retirer les deux couvertures en

plastique du support mural plat (A) en faisant glisser la partie supérieure d'une manière oblique vers l'avant et vers le haut et celle du bas vers l'avant et vers le bas.

1. Retirer la plate VESA en dévissant

l'écrous supérieurs légerement, de sorte qu'il s'adapte toujours solide- ment sur le fil.

1. Retirer l'écrous inférieurs gauche

complètement.

1. Faites atte tension ou aux autres lignes posées derrière le plâtre, et ne les endom magez pas. 2. Utilisez un niveau à bulles pour marquer les trous de perçage sur le mur. 3. Marquez les trous de 1 à 3 avec un stylo.

Fig.35: Aligner et marquer

1. Faites attention aux câbles sous

60mm (2.4") profondeur avec une mè de 10 mm. Ø 3/8"

Fig.36: Percer les trous

1. Percez les trous de 60 mm de

èche à béton

d'ancrage à béton (W-B) dans chaque trou de perçage. 6. Fixez le support mural TV (A) avec les vis murales (W-A) de sorte que l'encoche sur la plate VESA est dirigée vers le

Fig.37: Montage mural

1. Bouchez avec une vis

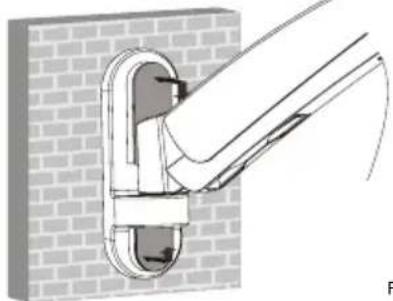

2. Remettez les couvercles en plastique pour la fixation murale TV (A).

Fig.38: Remettez les couvercles en plastique

4.3 Montage de l'écran plat

ATTENTION

Risque de blessures par trébuchement ou par chute

Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.

NOTE

Risque de dommage matériel causé par une procédure inappropriée

Serrez les vis modérément pour éviter d'endommager le filetage.

Ne positionnez JAMAIS l'écran devant durant l'installation!

N'endommagez pas l'écran plat en utilisant des vis trop longues.

Tab.35: Montage de l'écran plat

4.3.1 Ecrans plats avec face arrière plane

Outils pour tous les modèles

ment sur une surface • large₁ ou sur un mur e • gez-le contre les rayu sur le côté supérieur d

Fig.39: Posez la plate V ESA 4.3.1

1.

Posez l'écran plat verticale-

renversement.

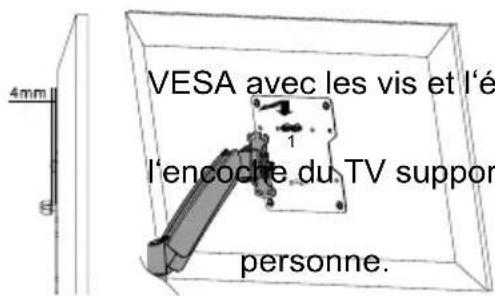

Assurez-vous que les vis 1 se trouve

avec l'écrou pré-assemblé,

indiqué dans le chapitre 4.2. Ces

pièces conservent plate VESA et écran plat tout en les fixant à la

plaque de paroi.

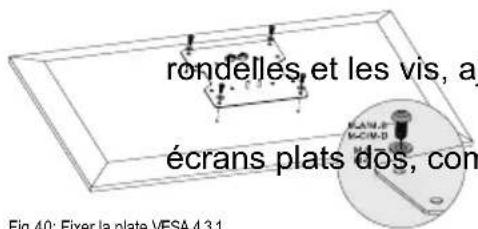

rondelles et les vis, a écrans plats dos, con Fig 40: Fixer la plate VESA 4.31

Fig.40: Fixer la plate VESA 4.3.1

1. Fixez la plate VESA avec les

votre écran

plat dar

illustré.

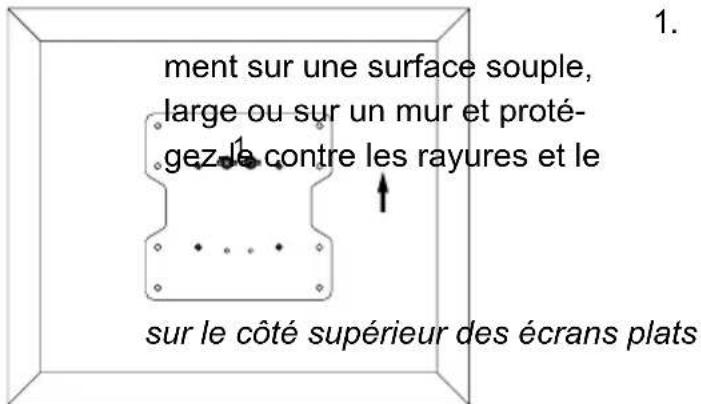

4.3.2 Ecrans plats avec face arrière courbée

Outils pour tous les modèles

L'utilisation des écrans plats avec le dos arqué est uniquement possible avec les modèles 63481 et 63482.

ment sur une surface souple, large ou sur un mur et proté- gez le contre les rayures et le sur le côté supérieur des écrans plats

1.

Posez l'écran plat verticale-

renversement.

Assurez-vous que les vis 1 se tro

avec

l'écrou

pré-ass

Fig.41: Posez la plate VESA 4.3.1 indiqué dans le chapitre 4.2. Ces

pièces conservent plate VESA et écran plat tout en les fixant à la

plaque

de

paroi.

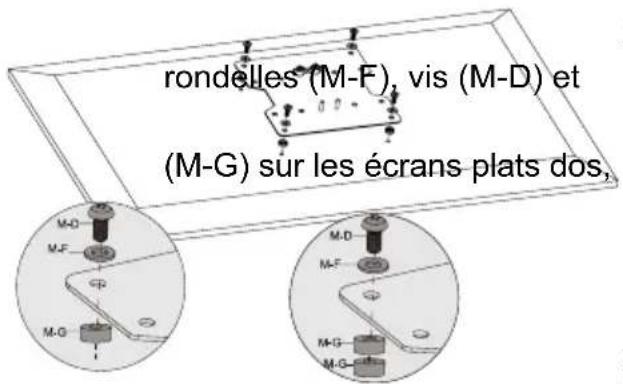

rondelles (M-F), vis (M-D) et (M-G) sur les écrans plats dos,

Fig.42: Fixez la plate VESA 4.3.2

2. Fixez la plate VESA avec les

les

entretoises

comme

illustré.

Les entretoises de télévision (M-G) peuvent être utilisés seuls ou double. Assister à l'aide de la longueur de vis adéquate.

4.4 Montage de l'écran plat

Risque de blessures par trébuchement ou par chute

Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

NOTE

Risque de dommage matériel par conditions ambiantes inappropriées

Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab.36: Montage de l'écran plat

Outils pour tous les modèles

des outils supplémentaires pour les modèles 63479 et 63480

Clé D

4mm VESA avec les vis et l'é l'encoché du TV suppor personne.

1. Accrocher écran plat et de la plate

Fig.43: Montage de l'écran plat

Entre l'écrous supérieurs et le bouchon

fileté, un espace d'environ 4 mm convient parfaitement.

eur

préassemblé

incliné

conjointement

avec

une

1. Serrer l'écrous eurs vers la droite jucqu'à ce qu's tiennen 2.

1. Régler l'ecran plat vertical.

Fig.44: Serrer l'ecran plat

4.5 Ajuster l'ecran plat

	Risque de blessure par des pièces mo-biles du produit
	>> Pas tenir les membres lors de l’utilisation entre les parties de cisaille-
	>> ment.En cours d’utilisation, afin d’assurer la souplesse du produit. C’est peut-être de s’éloigner du mur ou sur eux et déplace-ment latéral.
	Risque de dommage matériel par condi-tions ambiantes inappropriées
	>> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab.37: Ajuster l'ecran plat

4.5.1 Réglage du bras pivotant

Outils

Clé Allen

6 mm

C

Avec la vis Allen de 6 mm, vous pouvez ajuster la tension du ressort du bras pivotant. Un écran plat lourd nécessite un ajustement plus serré qu'un léger.

seule main. 1. F Variante 1 2. Tourner la vis Allen de 6 mm dans le sens antihoraire à (+) contrainte du ressort, par exemple. lorsque l'écran plat

Fig.45: Réglage du bras pivotant

1. Fixer le bras pivotant avec une

pour

augmenter

est constamment en mouvement vers le bas lui-même.

Variante 2

1. Tourner la vis Allen de 6 mm dans le sens horaire pour diminuer la précharge du ressort, par exemple. lorsque l'écran plat est constamment en mouvement vers le haut lui-même.

4.5.2 Réglage de la plaque VESA

Outils

Clé Allen

3 mm

B

1. Fixer le b seule main. 2. Desserrez les vis Allen supérieure de 3 mm en le tournant légèrement. 3. Ajustez l'angle d'inclinaison. 4. Serrer les vis Allen supérieure de 3 mm en le tournant fermement. Fig.46: Setting the VESA plate

1. Fixer le bras pivotant avec une

4.5.3 Réglage de l'écran plat

Aligner l'écran plat au besoin >> verticalement, +3° -3° >> à l'axe de rotation +15° -15° >> horizontalement et / ou Les cordons d'alimentation peuvent ensuite être connectés grâce à la mobilité de la fixation murale.

Fig.47: Réglage de l'écran plat

4.6 Gestion des câbles

Risque de dommage matériel par conditions ambiantes inappropriées NOTE >> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab.38: Gestion des câbles

ment longs. Pressez-les dans le support de câble (s). 1. Assurez-vous de laisser assez de

Fig.48: Gestion des câbles

Branchez les câbles suffisam-

mou dans les câbles, afin d'assurer la mobilité du système.

Fin de l'assemblage. Procéder dans l'ordre inverse du démontage.

5 Entretien, maintenance, stockage et transport

• Le produit ne doit être maintenu que par des ateliers professionnels.
• Protégez les angles contre la saleté et graissez-les régulièrement avec de l'huile légère pour machine.
• Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces. Attention aux câbles sous tension ! N'utilisez aucun produit de nettoyage. Cela peut entraîner des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil.

• Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplacées !

- Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées, resserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements fréquents. Ne serrez pas trop les vis.

- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.

- Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière !

- Les trous de perçage restent visibles après avoir enlevé le produit. Après une période de temps prolongée, une marque peut apparaître sur la surface.

- Conservez l'emballage d'origine pour le transport et pour éviter des dommages.

6 Dépannage

Tab.39: Dépannage

Problème	Aide
Comment tester la qualité murale?	Les charges domestiques sont réglementées dans les diverses normes européennes.>> Vérifiez l'épaisseur murale et celle du matériau sous le plâtre / papier peint.>> Demandez à un spécialiste.
Quels trous doivent être percés?	>> Lisez le chapitre 4.2.
Il est difficile d'aligner le montage mural.	>> Le maximum angle de pivotement peut en raison la taille de la TV peut être inférieure à celle indiquée.
Le support mural TV émet des sons.	>> These result from the internal ressort and are normal during the move.>> Occurring in the rest position, read the chapter 4.5.1.
Autres questions	>> Contactez votre revendeur.

7 Spécifications

7.1 Spécifications des modèles 63479 et 63480

Taille Spécification Unité
TV Taille 13-27 “ / Pource
VESA 75x75 / 100x100 mm
Charger	max. 15	kg
Angle d’inclinaison	+/-15 °
Angle de pivotement de plate VESA	+/-90	°
Angle d’inclinaison par bras pivotant	+/-90	°
Angle de rotation de plate VESA	+/-2	°
Distance du mur	63479: 50-36063780: 55-580	mm
Dimensions	63479: 132 x 475 x 50-36063480: 132 x 475 x 55-580	mm
Poids	63479: 2.4063480: 2.95	kg

Tab.40: Spécifications des modèles 63479 et 63480

7.2 Spécifications des modèles 63481 et 63482

Taille Spécification Unité
T V Taille 17-42	“ / Inch

VESA 100x100 / 200x100 / 200x200 mm
Charger max. 20 kg
Angle d'inclinaison	+/-15°
Angle de pivotement de plate VESA	+/-90°
Angle d'inclinaison par bras pivotant	+/-90°
Angle de rotation de plate VESA	+/-3°
Distance du mur	63481: 55-36063782: 55-580	mm
Dimensions	63481: 230 x 565 x 55-36063482: 230 x 565 x 55-580	mm
Poids	63481: 3.2663482: 3.84	kg

Tab.41: Spécifications des modèles 63481 et 63482

8 Informations sur la norme VESA

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des appareils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Assoziation: Assoziation de normalization de l'électronique vidéo) a define trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précisées dans le Chapitre Caractéristiques du present guide, vous êtes en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 x 300 mm pour Sony TVs)

Classe VESA Distance des trous pour la fixation des moniteurs

MIS-D 75x75 / 100x100 mm

MIS-E 200x100 / 200x100 mm

MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab.42: Informations sur la norme VESA

9 Instructions pour l'élimination

Ce produit ne doit pas être mis au rebut avec les déchets ménagers. Veuillez déposez gratuitement votre appareil en fin de vie à un point de récupération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise

au rebut sont règlementés par les lois d'État et fédérales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matières premières. Les matériaux recyclables suivants sont recueillis dans les points de recueils locaux:

- Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.

BETRIEBSANLEITUNG 2

USER'S MANUAL.... 18

MODE D'EMPLOI 32

ISTRUZIONI PER L'USO 48

ISTRUZIONI PER L'USO

Contenuto
