MANUALE UTENTE RCS 1044 BRENNENSTUHL
Gli apparecchi sono stati concepiti come set di interrupttori a radiofrequenza per uso privato. Il set non è idoneo per un utilizzo in ambito industriale.
Il set di Interruttori a radiofrequenza serve per l'accensione e lo spegnimento di lampadine e apparecchiature elettriche.
I ricevitori sono idonei per essere utilizzati all'aperto.
I dispositivi possono essere azionati solo singolarmente.
Non insertire più presè di commutazione una dietro l'altra.
Ogni altri impiego è considerato non conforme all'uso previsto. Il produttore non si assume alcuna responsabilità per anni derivanti da un impiego non conforme all'uso previsto.
Istruzioni per l'uso
Leggere interamente le presenti istruzioni per l'uso prima di utilizzato l'apparecchio. Conservare le istruzioni per l'uso. In caso di cessione dell'apparecchiatura, egnareanche le istruzioni per l'uso.
Indicazioni di sicurezza basilari
- I bambini non riconoscono i pericoli che possono derivare dall'uso improprio degli appearecchi elettrici. Non lasciare mai utilizzato degli appearecchi elettrici a dei bambinienza sorveglianza.
- Pericolo di soffocamento! Non lasciare il materiale da imballaggio sbadatamente in giro. I bambini sono ingoiare piccoli pezzi con pericolo di soffocamento.
- Inserire le prese di commutazione solo in prese convenzionali con contatto di terra e una tensione alternata di 220 - 240 V e 50 Hz.
- Non insere le prese di commutazione in una prolunga.
- Collegare solo le utenze che rientrano nei limiti di potenza indicate per le prese di commutazione.
- Non collegare utenze la cui accensione incustodita possa provocare incendi (per esempio un ferro da stiro) o altri danni.
- Non collegare utenze che necessitino di un motocondensatore (per esempio un frigorifero).
- Accertarsi che la presa elettrica sia installata vicino al prodotto collegato, sua lavoramente accessibile e che il prodotto non sia utilizzato coperto.
RCS 1044 N Comfort
- Controllare regolarmente che gli apparecchi non siano danneggiati. Non sostuire le parti danneggiate. Rivolgersi al produttore o smaltire gli apparecchi in modo ecocompatibile.
- Non toccare gli appearecchi con le mani bagnate.
- Per togliere la tensione elettrica dalle prese di commuta-zione, staccarle alla rete elettrica.
Le batterie devono essere trattate con particolare attenzione.
- Pericolo d'esplosion! Non cercare di caricare delle batterie non ricaricabili.
- Non appena la batteria è ESAusta, estrarla dal vano batterie e smaltirla in modo ecocompatibile.
- Non gettare le batterie nel fuoco e non esporle a temperature elevate.
- Non aprire o cortocircuitare le batterie.
- L'acido della batteria che fuoriesce alla stessa può provocare irritazioni della pelle. In caso di contatto, sciacquare via il liquido con abbondante acqua. Nel caso in cui il liquido raggiunga gli occhi, non sfregarli, ma sciac quarli immediatamente e a fondo con acqua e rivolgersi sulla medico.
- Se la batteria non viene utilizzata, estrarla per evitare inutili scaricamenti.
SMALTIMENTO
Smaltire gli apparecchi elettrici in modo ecocompatible!
Gli apparecchi elettrici non devono essere messi con i rifiuti domestici. Conformmente alla Direttiva Europea
2012/19/UE sugli apparecchi elettrici ed elettronici gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo ecocompatibile. Si possono richiedere le modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o città.
Danni ambientali causati da un errato smaltimento delle batterie!
Le batterie non devono essere messe con i rifiuti domestici. Possono contentere metalli pesanti velenosi e devono essere trattati come rifiuti speciali. Di consegenza le batterie usate devono essere conferite a un centro di raccolta comunale.
RCS 1044 N Comfort
APPARECCHIO
Confezione di fornitura
Nella confezione sono contenuti:
- un telecomando con batteria
- due prese di commutazione IP44.

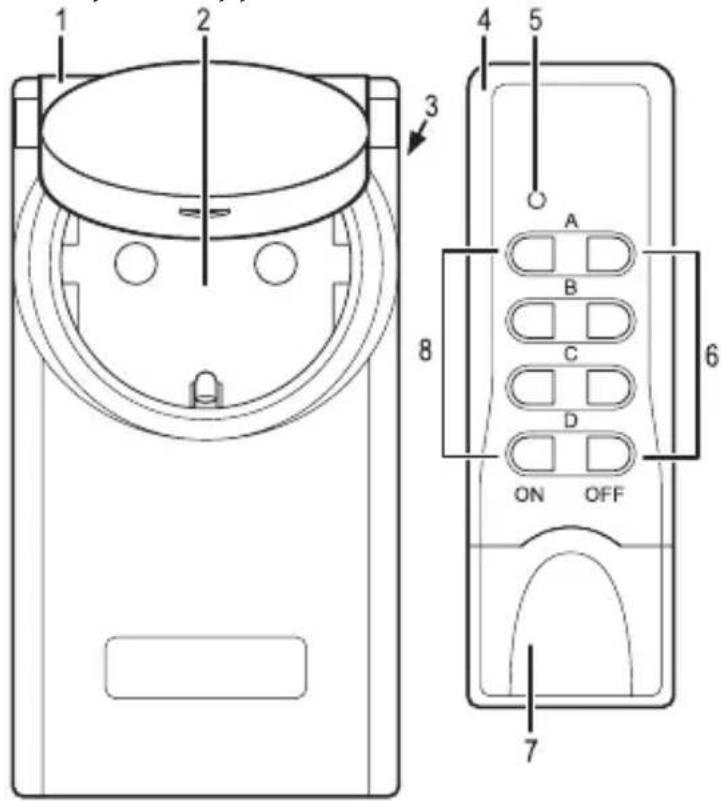

Prospetto apparecchio
1 Presa di commutazione 4 Telekomando
2 Presa con contatto di terra 5 Spia di funzionamento IP44 con coperchio di chiusu-6 Tasti OFF (A, B, C, D) ra e protezione bambini 7 Coperchio del vano batterie
3 Spina con contatto di terra 8 Tasti ON (A, B, C, D)
Preparazione apparecchi
Prima di poter utilizzare gli appearecchi è necessario
- insere la batteria,
- sincronizzato il codice di sistema fra il telecomando e le prese di commutazione e
- assegnare un paio di tasti ON/OFF del telecomando a una presa di commutazione.

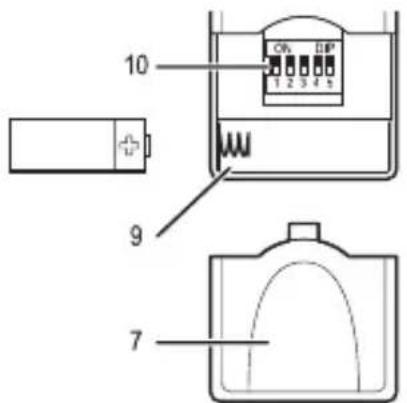

Inserimento della batteria
Attenzione!
Fare attentione alla corretta polarità della batteria. Una batteria inserta in modo errato può provocare danni materiali.
- Aprire il coperchio (7) del vano batterie (9).
- Inserire la batteria come individato nell'illustrazione.
- Chiudere il vano batterie (9).
- Premere un tasting a piacere del telecomando (4). La spia di funzionamento (5) si accende quando viene premuto il tasting.
Se al momento della pressione la spia di funzionamento (5) non si accende, significa che l'apparecchio non ricevegia alla batteria.
Verificare che la batteria sia correttamente inserita.
Sincronizzazione del codice diistema
Prima di utilizzato gli appearecchi per la prima volta è necessario sincronizzato il codice di sistema, affinché tutte le prese di commutazione rispondano al segnale radio del telecomando.
Inoltre, a ciascuna presa di commutazione deve essere assegnata una frequenza di una coppi di tasti del telecomando, in modo tale che agli presa di commutazione possa essere comandata singolarmente.
Regolare il DIP switch con un oggetto idoneo, per esempio un piccolo cacciavite, spingendo il DIP switch o l'alto o verso il basso.
RCS 1044 N Comfort
Impostare il codice diSYSTEMA sul telecomando
- Aprire il coperchio (7) del vano batterie (9).
- Con i DIP switch (10) da 1 a 5 impostare un codice di sistema a piacere.
- Chiudere il vano batterie (9).
Impostare il codice diSYSTEMA sulla presa di commutazione
- Svitare la vite (15) del coperchio (12) con un cacciavite a croce di dimensione adequata.
- Sollevare leggermente il coperchio (12) dal foro della vite (11) e ruotarlo verso l'esterno.
- Con i DIP switch (13) da 1 a 5 impostare il medesimo codice di sistema del telecomando.
Assegnare la presa di commutazione a un tasting di lavoro.
- Con i DIP switch (13) da A ad E impostare un tasting di lavoro del telecomando:
RCS 1044 N Comfort
II DIP switch E non è usato.
Tasto di lavoro DIP-switch
- Ruotare il coperchio (12) versus l'interno e chiuderlo.
- Inserire la vite (15) atraverso il foro (11) nella filettatura (14) e serrarla.

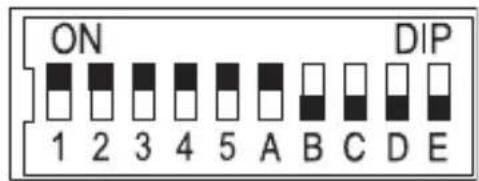

Esempio
Impostare sul telecomando il codice di sistema 123.
Impostare su tutte le prese di commutazione il codice di sistema 123. Impostareanche un tasto di lavoro. Nell'illustrazione la copbia di tasti A è stata impostata con il DIP switch A.
Collegamento degli apparecchi
La portata del segnale radio del telecomando arrivava al massimo a 25 m e dipende delle condizioni costruttive.
La portata più subire interferenze dovute alle condizioni costruttive (per esempio cemento armato), elettriche
(per esempio linea elettrica) o elettromagnetic (per esempio Telefono). Se necessario, eliminare la fonte di disturbo o mantenere un'adeguata distanza alla stessa.
RCS 1044 N Comfort
Per collegare le prese di commutazione
- insere le prese di commutazione in una presa elettrica.
Per collegare il telecomando - insere la batteria nel vano batterie (9).
USO
Accensione della presa di commutazione
- Inserire la presa di commutazione (1) in una presa elettrica.
- Inserire l'utenza nella presa con contatto di terra (2).
- Premere il tasto preimpostato (8) ON (per esempio A) per accendere la presa di commutazione (1).
La spia di funzionamento (5) si accende a agli pressione di tasto.
Spegnimento della presa di commutazione
- Premere il tasto preimpostato (6) OFF (per esempio A) per spegnere la presa di commutazione (1).
La spia di funzionamento (5) si accende a agli pressione di tasto.
PULIZIA
Attenzione! Pericolo di vita da shock elettrico.
- Prima della pulizia staccare l'apparecchio alla rete di strica.
Attenzione! Pericolo di vita da shock elettrico.
Accertarsi che non entri alcun liquido nell'apparecchio.
La penetrazione di liquidi cui provocare un cortocircuito.
Attenzione! Pericolo dovuto a detergenti aggressivi.
Non utilizzato mai per la pulizia detergenti aggressivi o sivi.
Pulire l'apparecchio con un panno morbido, leggermente inumidito e con un detergente delicato.
Accertarsi prima del successivo utilizzo che l'apparecchio sia completenesse asciutto.
MANUTENZIONE
Verificare a intervalli regolari che le batterie non siano danneggiate.
DATI TECHNICI
Tensione d'esercizio 230 V~50 Hz
Tensione di collegamento 230 V~4,35 A
Potere di interruzione della presa
di commutazione max.1000 W
Tipodi protezione IP44
Portata segnale radio max.25 m
Frequenza di funzionamento 433,92 MHz
Temperatura ambiente da 0^ a 35^ Temperatura di magazzinaggio da -40 a 70 °CBatteria 12 Volt, tipo A 23
Conformità CE
RIMOZIONE GUASTI
| Guasto Causa Rimedio | ||
| La spia di funziona-mento (5) non si accende alla pressione di un tasting. | Batteria insertita in modo errato. | Inserire la batteria correttamente. |
| La batteria non ha fatto. | Premere la batteria verso i morsetti di fatto. | |
| Batteria scarica. | Inserire una nuova batteria. | |
| L'utenza non funziona. Presa di commutazione collegata in modo errato. | Inserire salda-mente la presa di commuta-zione nella presa elettrica. | |
| Utenza spenta. Ascendere l'utenza. | ||
RCS 1044 N Comfort
| Guasto Causa Rimedio | ||
| La presa di commuta-zione non si accende. | Il codice di sis-tema della presa di commutazione non è stato correttamente impostato. | Inserire il codice di sistema del telecomando nella presa di commutazione. |
| Portata insuffi-ciente fra teleco-mando e presa di commutazione. | Ridurre la distance fra il telecomando e la presa di commutazione. | |
| Disturbo di appa-recchi elettrici. | Allontanare le possibili fonti di interferenza. |
GARANZIA
2 anni di garanzia su quello appearecchio a partire alla data di acquireo. Conservare lo scontrino come prova. La prestazione di garanzia vale solo per difetti del materiale o di fabbricazione, ma non per componenti soggetti a usura o per danni dovuti a un uso non idoneo. La garanzia decade in caso di intervento di terzi. I diritti legali dell'utente non sono limitati alla presente garanzia. In caso di garanzia, rivolgersi Telefonicamente al servizio di assistenza.
Solo in quello modo potrè assere garantita una spedizione gratuite del proprioio appearecchio. Il periodo di garanzia originario non viene prolongato a seguito della riparazione o dei pezzi sostituiti.
Produtlore
Per ulteriori informazioni consigliamo di visitare la sezione del nostro site www.brennenstuhl.de dedicata all'assistenza/FAQ.
