BEDIENUNGSANLEITUNG RCS 1044 BRENNENSTUHL

Bestimmungsgemäne Verwendung

Die Geräte sind als Funkschalter-Set für den Privatgebrauch konstruiert. Es ist für eine gewerbliche Nutzung nicht geeignet. Das Funkschalter-Set dient zum Ein- und Ausschalten von Lampen und Elektrogeräten. Die Empfänger sind für die Verwendung im Freien geeignet.

Die Geräte)dürfen nur einzeln betrieben werden.

Nicht mehrere Schaltsteckdosen hintereinander stecken.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß.

Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung.

Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Bedienungsanleitung auf. Falls Sie das Gerät weitergeben,

geben Sie die Bedienungsanleitung mit.

Grundlegende Sicherheitshinweise

• Kinder erkennen nicht die Gefahren, die bei unsachgemäßem Umgang mit Elektrogeräten entstehen konnen. Lassen Sie Kinder niemals unbeaufsichtigt Elektrogeräte benutzen.
• Erstickungsgefahr! Lassen Sie Verpackungsmaterial nicht achtlos liegen. Kinder können Kleinteile verschlucken und darüber ersticken.
• Die Schaltsteckdosen nur in herkommliche Schutzkontaktsteckdosen mit einer Wechselspannung von 220 - 240 V und 50 Hz stecken.
  Die Schaltsteckdosen nicht in ein Verlängerungskabel stecken.
• Nur Verbraucher innerhalb der angegebenen Leistungs-grenzen der Schaltsteckdosen anschließen.
• Keine Verbraucher anschlieben, deren unbeaufsichtigtes Einsatzen Brände (bepielsweise ein Bügeleisen) oder andere Schäden auslösen kann.
• Keine Verbraucher anschließen, die einen Motorkondensator benötigen (beispielsweise ein Kühlschrank).
• Stellen Sie sicher, dass die Steckdose in der Höhe des angeschlossenen Produktes angebracht, leicht zugänglich ist und das Produkt nicht abgedeckt betrieben wird.

RCS 1044 N Comfort

Die Geräte regelmäßig auf Schäden kontrollieren. Beschädigte Teile nicht ersetzen. Wenden Sie sich an den Hersteller oder entsorgen Sie die Geräte umweltgerecht.
Die Geräte nicht mit nassen Händen anfassen.
- Um die Schaltsteckdosen spannungsslo zu schalten, die Schaltsteckdosen vom Stromnetz trennen.

Batterien,müssenmit besondererVorsichtbehandeltwerden.

• Explosionsgefahr! Nicht wiederaufladbare Batterie nicht versuchen aufzuladen.
• Sobald Batterie verbraucht ist, diese aus dem Batteriefach entnahmen und umweltgerecht entsorgen.
• Batterien nicht ins Feuer werfen oder hohen Temperaturen aussetzen.
• Batterien nicht öffnen oder kurzschreiben.
• Batteriesäure, die aus einer Batterie austritt, kann zu Hautreizungen führen. Bei Kontakt die Flüssigkeit mit viel Wasser abspulen. Wenn die Flüssigkeit in die Augen gelangt, Augen nicht reiben, sondern.sofort gründlich mit Wasser ausspulen und unverzüglich einen Arzt aufsuchen.
• Wenn Sie die Batterie nicht benutzen, entnehmen Sie sie, umunnötige Entladung zu vermeiden.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen!

Elektrogeräte gehoren nicht in den Hausmüll. Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und

Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Märglichkeiten zur Entsorgung des ausgeldenten Gerätsethoden Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien gehoren nicht in den Hausmull. Sie können giftige Schwermetalle enthalten und unterliegen der

Sondermullbehandlung. Geben Sie deshalb verbrauchte Batterien bei einer communalen Sammelstelle ab.

GERÄT

Lieferumfang

Im Lieferumfang enthalten sind:

• Eine Fernbedienung mit Batterie und
• zwei Schaltsteckdosen IP44.

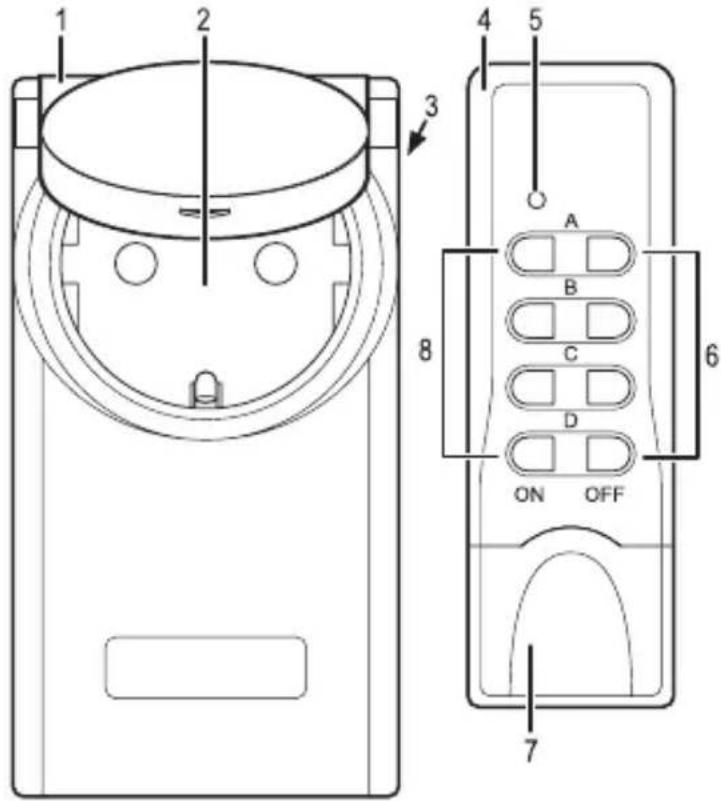

Geräteübersicht

1 Schaltsteckdose
2 Schutzkontaktsteckdose IP44 mit Klappdeckel und Kinderschutz
3 Schutzkontaktstecker

4 Fernbedienung
5 Funktionsteuchte
6 Tasten OFF (A, B, C, D)
7 Deckel des Batteriefachs
8 Tasten ON (A, B, C, D)

GeräteVBorbereiten

Bevor Sie die Geräte benutzen können, müssen Sie

• die Batterie einsetzen,
• den Systemcode zwischen der Fernbedienung und den Schaltsteckdosen synchronisieren und
• ein Tastenpaar ON/OFF der Fernbedienung einer Schaltsteckdose zuweisen.

RCS 1044 N Comfort

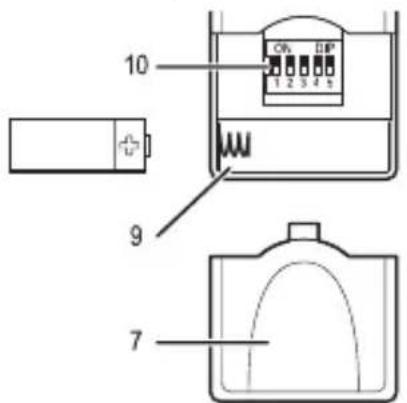

Batterie einsetzen

Vorsicht!

Achten Sie auf die richtige Polung der Batterie. Eine falsch eingesetzte Batterie kann Sachschem verursachen.

1. Den Deckel (7) des Batteriefachs (9) öffnen.
2. Die Batterie einsetzen, wie die Abbildung zeigt.
3. Das Batteriefach (9) schlieben.
4. Eine beliebige Taste der Fernbedienung (4) drücken. Die Funktionsteuchte (5) leuchtet, wenn die Taste gedrückt wird.

Leuchtet beim Drücken die Funktionsteuchte (5) nicht, besteht das Geräte keine Energie von der Batterie.

Überprüfen Sie, ob Sie die Batterie richtig eingesetzt haben.

Systemcode synchronisieren

Vor der ersten Verwendung der Geräte muss der Systemcode synchronisiert werden, damit alle Schaltsteckdosen auf das Funksignal der Fernbedienung reagieren.

Außer dem muss jeder Schaltsteckdose eine Frequenz eines Tastenpaares der Fernbedienung zugewiesen werden, damit jeder Schaltsteckdose einzeln zu bedienen ist.

Verstellen Sie die DIP-Schalter mit einem geeigneten

Gegenstand, beispelweise einem kleinen Schrauben - dreher, indem Sie die DIP-Schalter hoch oder runter schiben.

Systemcode an der Fernbedienung einstellen

1. Den Deckel (7) des Batteriefachs (9) öffnen.

RCS 1044 N Comfort

1. Mit den DIP-Schaltern (10) 1 bis 5 einen beliebigen Systemcode einstellen.
2. Das Batteriefach (9) schlieben.

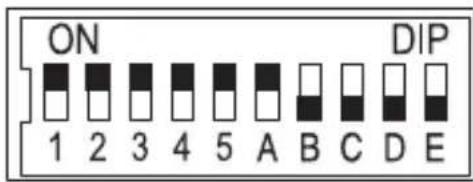

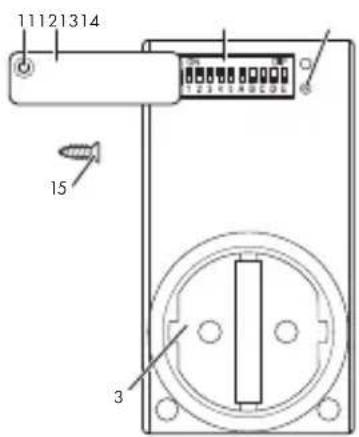

Systemcode an der Schaltsteckdose einstellen

1. Die Schraube (15) der Abdeckung (12) mit einem Kreuzschlitz-Schraubendreher passender Großa herausdrehen.
2. Die Abdeckung (12) über der Schraubenöffnung (11) leicht anheben und nach außen schwenken.
3. Mit den DIP-Schaltern (13) 1 bis 5 den gleichen Systemcode einstehen wie bei der Fernbedienung.

Schaltsteckdose einer Bedientaste zuweisen

1. Mit den DIP-Schaltern (13) A bis E eine Bedientaste der Fernbedienung einstellen:

Der DIP-Schalter E ist nicht belegt.

6

RCS 1044 N Comfort

Bedientaste	DIP-Schalter
	A	B	C	D	E
A	ON	OFF	OFF	OFF	OFF
B	OFF	ON	OFF	OFF	OFF
C	OFF	OFF	ON	OFF	OFF
D	OFF	OFF	OFF	ON	OFF

1. Die Abdeckung (12) nachinnen schwenken und schreiben.
2. Die Schraube (15) durch die Schraubenöffnung (11) in das Gewinde (14) einsetzen und festziehen.

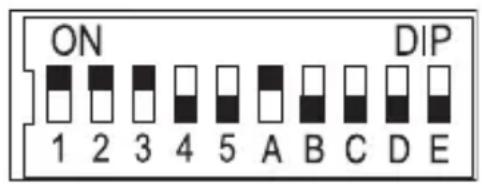

Beispiel

Stellen Sie an der Fernbedienung den Systemcode 123 ein.

Stellen Sie bei allen Schaltsteckdosen den Systemcode 123 ein. Stellen Sie außer dem eine Bedientaste ein. In der Abbildung ist das Tastenpaar A mit dem DIP-Schalter A eingestellt.

Geräte anschließen

Die Reichweite des Funksignals der Fernbedienung beträgt max. 25m und ist abhängig von den baulichen Gegebenheiten.

Die Reichweite kann durch bauliche Gegebenheiten

(beispelsweise Stahlbeton), elektrische (beispelsweise

elektrische Leitung) oder elektromagnetische (beispisseweise Telefon) gestört werden. Falls notwendig, entfern den Sie die Störquelle oder halten Sie einen entsprechenden Abstand zur Störquelle ein.

Um die Schaltsteckdosen anzuschreiben

• die Schaltsteckdosen in eine Steckdose stecken.
  Um die Fernbedienung anzuschreiben
• die Batterie in das Batteriefach (9) einlagen.

BEDIENUNG

Schaltsteckdose einschalten

1. Die Schaltsteckdose (1) in eine Steckdose stecken.
2. Den Verbraucher in die Schutzkontaktsteckdose (2) stecken.
3. Die voreingestellte Taste (8) ON (beiselsweise A) drücken, um die Schaltsteckdose (1) einzuschalten.

Die Funktionsteuchte (5) leuchtet bei jedem Tastendruck.

Schaltsteckdose ausschalten

1. Die voreingestellt Taste (6) OFF (beispielsweise A) drücken, um die Schaltsteckdose (1) auszuschalten.

Die Funktionsteuchte (5) leuchtet bei jedem Tastendruck.

REINIGUNG

Achtung! Gefahr durch elektrischen Schlag.

Vor dem Reinigen das Gerät vom Stromnetzephmen.

Achtung! Gefahr durch elektrischen Schlag.

Achten Sie darauf, dass keine Flüssigkeit in das Geräteindringt. Eindringende Flüssigkeit kann zu einem Kurzschluss führen.

Achtung! Gefahr durch aggressive Reinigungsmittel.

Verwenden Sie zur Reinigung nie aggressive oder

s cheuernde Reinigungsmittel.

Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch und mildem Reinigungsmittel.

Stellen Sie vor der{nachsten Verwendung}sicher, dass das Gerät vollständig getrocknet ist.

RCS 1044 N Comfort

WARTUNG

Überprüfen Sie in regelmäßigen Abständen die Batterie auf Schäden.

TECHNISCHE DATEN

Betriebsspannung 230 V~50 Hz

Schaltspannung 230 V~ 4,35 A

Schaltleistung Schaltsteckdose max. 1000 W

Schutzart IP44

Reichweite Funksignal max. 25 m

Betriebsfrequenz 433,92 MHz

Umgebungstemperatur 0^ bis 35^

Lagertemperatur - 40° bis 70°C

Batterie 12 Volt, Typ A 23

EG-kanform

STÖRUNGEN BEHEBEN

Störung Ursache Behebung
Funktionsteuchte (5) leuchtet nicht beim Drücken einer Taste.	Batterie falsch eingelegt.	Batterie richtig einlagen.
	Batterie hat keinen Kontakt.	Batterie an Kon-taktklemen undrücken.
	Batterie leer. Neue Batterie einlagen.
Verbraucher Funktioniert nicht.	Schaltsteckdose nicht richtig angeschlossen.	Schaltsteckdose fest in die Steck-dose stecken.
	Verbraucher nicht eingeschlossen.	Verbraucher einschalten.
Schaltersteckdose schaltet nicht ein.	Systemcode der Schaltsteckdose nicht richtig eingestellt.	Systemcode der Fernbedienung in der Schaltsteckdose einstellen.
	Reichweite zwischen Fernbedienung und Schalt - steckdose nicht ausreichend.	Den Abstand zwischen Fernbedienung und Schaltsteck-dose verringern.
	Elektrische Geräte stären.	Mögliche Störquellen entfernen.

GARANTIE

2 Jahre Garantie ab Kaufdatum auf diesen Gerät.itte Kassenbon als Nachweis aufbewahren. Die Garantieleistung gilt nur fur Material- oder Fabrikationsfehler, nicht aber fur Verschleitsteile oder fur Beschädigungen durch unsachgemessen Gebrauch. Die Garantie erlischt bei Fremdeingriff. ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt. Im Garantiefall mit der Servicestelle Telefonisch in Verbindung setzen.

Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden. Durch Reparatur oder ersetzte Teile verlangert sich die ursprüngliche Garantiezeit nicht.

Hersteller

H. Brennenstuhl GmbH & Co. KG

Seestraβe 1-3

D-72074 Tübingen

Für weitere Informationen empfehlen wir den Bereich

Service/FAQ's auf unserer Homepage www.brennenstuhl.de
