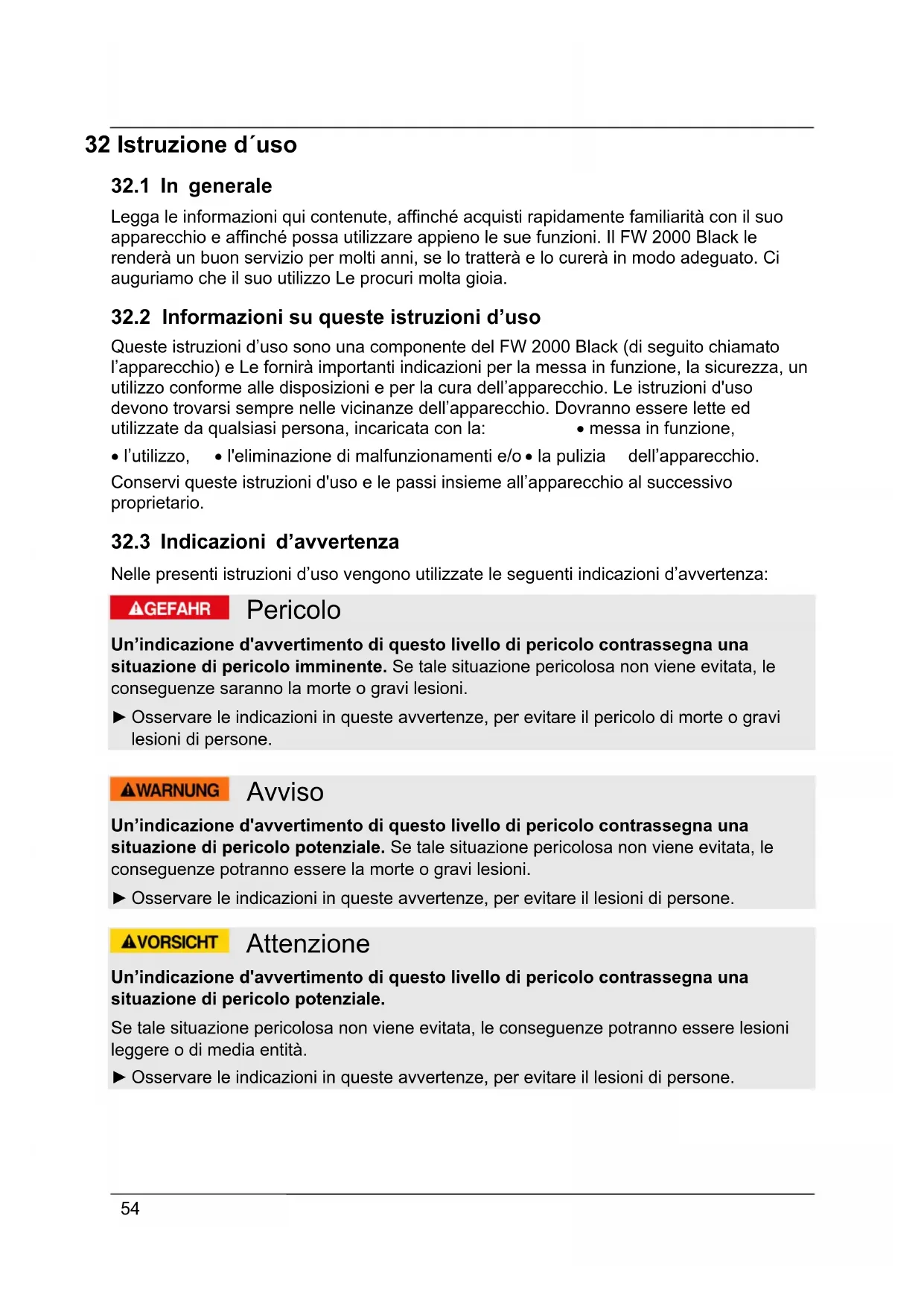

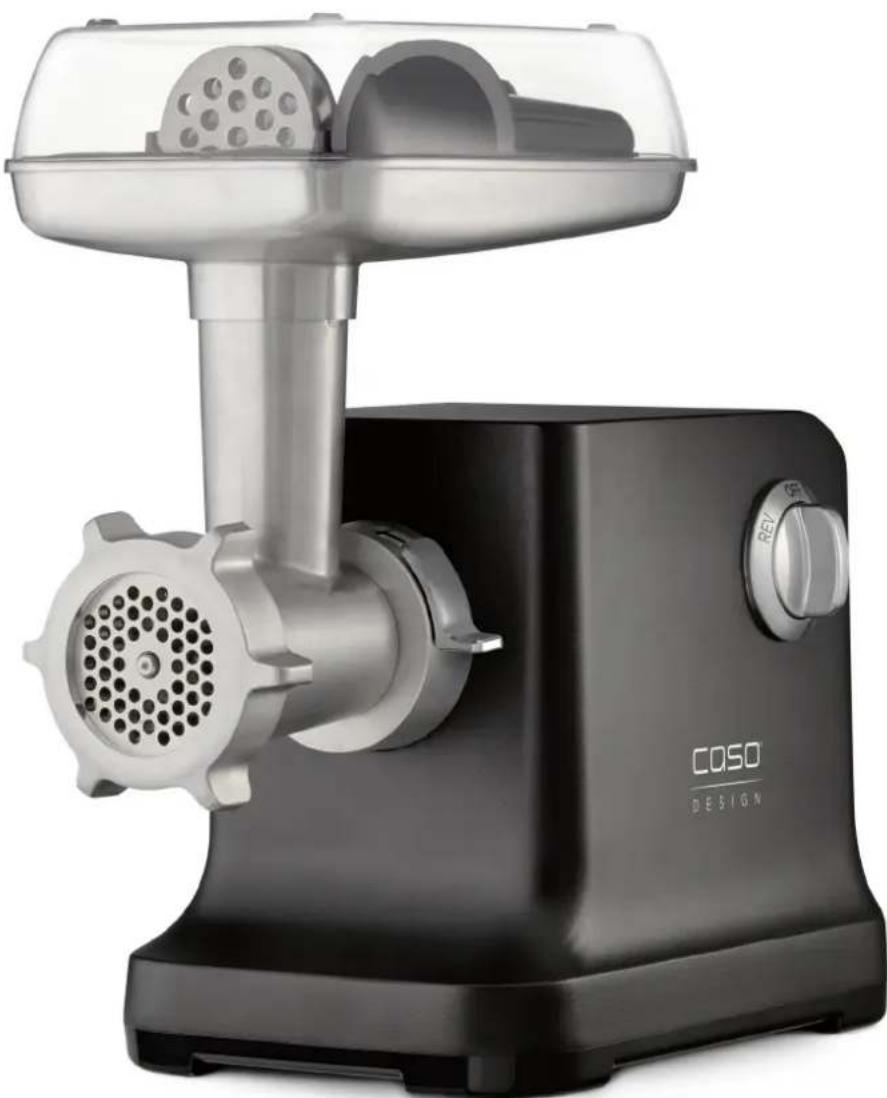

Istruzione d´uso Tritacarne FW 2000 Black

Articolo-N. 287254 32 Istruzione d´uso

Legga le informazioni qui contenute, affinché acquisti rapidamente familiarità con il suo apparecchio e affinché possa utilizzare appieno le sue funzioni. Il FW 2000 Black le renderà un buon servizio per molti anni, se lo tratterà e lo curerà in modo adeguato. Ci auguriamo che il suo utilizzo Le procuri molta gioia.

32.2 Informazioni su queste istruzioni d’uso

Queste istruzioni d’uso sono una componente del FW 2000 Black (di seguito chiamato l’apparecchio) e Le fornirà importanti indicazioni per la messa in funzione, la sicurezza, un utilizzo conforme alle disposizioni e per la cura dell’apparecchio. Le istruzioni d'uso devono trovarsi sempre nelle vicinanze dell’apparecchio. Dovranno essere lette ed utilizzate da qualsiasi persona, incaricata con la: messa in funzione, l’utilizzo, l'eliminazione di malfunzionamenti e/o la pulizia dell’apparecchio. Conservi queste istruzioni d'uso e le passi insieme all’apparecchio al successivo proprietario.

32.3 Indicazioni d’avvertenza

Nelle presenti istruzioni d’uso vengono utilizzate le seguenti indicazioni d’avvertenza: Pericolo Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo imminente. Se tale situazione pericolosa non viene evitata, le conseguenze saranno la morte o gravi lesioni. ► Osservare le indicazioni in queste avvertenze, per evitare il pericolo di morte o gravi lesioni di persone. Avviso Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale. Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere la morte o gravi lesioni. ► Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone. Attenzione Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale. Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere lesioni leggere o di media entità. ► Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone.55 Indicazione Un indicazione contrassegna inoltre delle informazioni, che facilitano l’utilizzo della macchina. 33 Sicurezza In questo capitolo riceverà importanti indicazioni sulla sicurezza nell’utilizzo dell’apparecchio. Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte. Un utilizzo inadeguato può però provocare danni a persone e cose.

33.1 Utilizzo conforme alle disposizioni

Questo apparecchio è previsto solo per l’utilizzo in un ambiente domestico, al chiuso Produzione di carne macinata e tartaro, Produzione di salsicce, Lavorazione di pasta, ad es. biscotti di pastafrolla Un altro utilizzo o un utilizzo che vada oltre a ciò è da considerarsi inadeguato. Avviso Pericolo per un utilizzo non conforme alle disposizioni! Dall’apparecchio possono derivare pericoli, nel caso di un utilizzo non conforme alle disposizioni e/o nel caso di un utilizzo differente. ► Utilizzare l’apparecchio esclusivamente in conformità alle disposizioni. ► Rispettare le procedure descritte in queste istruzioni d’uso. Pretese di qualsiasi genere, per danni dovuti ad un utilizzo non conforme alle disposizioni, sono escluse. L'utilizzo avviene a rischio esclusivo dell'operatore.

33.2 Indicazioni generali di sicurezza

Indicazione Osservi le seguenti indicazioni di sicurezza per un utilizzo sicuro dell'apparecchio: Prima di utilizzare l’apparecchio leggere accuratamente queste avvertenze e guardare attentamente le illustrazioni in questo manuale d’uso. ► Controlli prima dell'utilizzo, che l’apparecchio non presenti danni esterni. Non metta in funzione un apparecchio danneggiato. ► Nel caso il cavo elettrico o la spina sono stati danneggiati, questi vanno sostituiti solo dal fabbricante oppure dal suo incaricato al Servizio, per evitare pericoli.56 Indicazione ► Questo apparecchio può essere utilizzato da persone con disabilità mentali, sensoriche o fisiche, solo se prima sono stati istruiti sul funzionamento sicuro e se capiscono i possibili pericoli esistenti. ► Tenere l'apparecchio e il cavo di corrente lontano dalla portata di bambini. ► Lavori di pulizia e manutenzione non devono essere eseguiti da bambini. ► Non fare giocare i bambini con l'apparecchio. ► Non lasciare l’apparecchio incustodito durante il suo funzionamento. ► Una riparazione dell’apparecchio dovrà essere effettuata soltanto da un servizio Clienti autorizzato dal produttore, altrimenti decade ogni diritto di garanzia per danni che ne conseguono. Con riparazioni inadeguate possono verificarsi pericoli per l’utilizzatore. ► Componenti difettosi dovranno essere sostituiti soltanto da pezzi di ricambio originali. Solo con questi pezzi vi è la garanzia, che i requisiti di sicurezza siano soddisfatti. ► Utilizzare esclusivamente l’accessorio in dotazione. La garanzia dell'apparecchio decade se si utilizzano accessori di altri fabbricanti. ► Dopo l’uso staccare subito la spina. ► Pulire accuratamente tutti i componenti che potrebbero venire a contatto con generi alimentari, prima di utilizzare l’apparecchio per la prima volta. ► Non lavorare ossa, noci o altri ingredienti duri. ► Lavorare pezzi di carne senza nervi, ossa e grasso. ► Utilizzare continuamente l’apparecchio al massimo per 5 minuti. Lasciare poi raffreddare l’apparecchio per 10 minuti. ► Ruotare l’interruttore su REV se l’apparecchio è bloccato. La coclea ora ruota all’indietro, la carne viene allentata per sbloccare il bloccaggio.57 Indicazione ► Non immergere l'apparecchio, il cavo e la spina nell'acqua e in altri liquidi e non metterli nella lavastoviglie. ► Non sovraccaricare l'apaprecchio e non farlo funzionare a vuoto. ► Accertarsi che tutte le parti siano montate correttamente e che siano fissate. ► Non utilizzare l'apparecchio per altri scopi che per quelli normalmente in uso domestico. ► L'apparecchio non è destinato a essere utilizzato con un timer esterno o un telecomando separato.

33.3 Pericolo di lesioni

Avviso Sussiste il pericolo di lesioni se l’apparecchio non viene utilizzato con cautela Osservare le avvertenze di sicurezza seguenti per evitare lesioni: ► Non afferrare mai dentro il corpo della coclea, utilizzare sempre l’intasatore. ► Mai utilizzare le dita o altri oggetti per spingere gli ingredienti più in profondità nel corpo della coclea quando l’apparecchio è in funzione. A questo scopo utilizzare esclusivamente l’intasatore. ► Prima di rimuovere i componenti, staccare la spina e attendere finché questi si sono fermati. ► Staccare la spina quando l’apparecchio è insorvegliato, prima di qualsiasi pulitura e prima di rimuovere o montare i componenti. ► Mai tenere il viso sopra il corpo della coclea con vassoio di riempimento quando il motore è acceso. Se alla preparazione degli ingredienti avete trascurato ossa o altri componenti duri, questi potrebbero essere catapultati fuori tale e quale come pezzi di carne. Attenzione, pericolo di lesioni!58

33.4 Pericolo dovuto a corrente elettrica

Pericolo di vita dovuto a corrente elettrica! In caso di contatto con cavi o componenti sotto tensione, sussiste pericolo di vita. Di seguito osservi le indicazioni di sicurezza per evitare il pericolo dovuto alla corrente elettrica: ► Non mettere in funzione l'apparecchio quando il cavo elettrico o la spina sono danneggiati, se non funziona correttamente oppure è stato fatto cadere o è danneggiato. Nel caso il cavo elettrico o la spina sono stati danneggiati, questi vanno sostituiti solo dal fabbricante oppure dal suo incaricato al Servizio, per evitare pericoli. ► Non aprire in nessun caso la scatola dell’apparecchio. Se si toccano connessioni sotto tensione e se viene modificata la struttura elettrica e meccanica, sussiste il pericolo di scossa elettrica. Inoltre possono verificarsi malfunzionamenti dell’apparecchio.

33.5 Limitazione della responsabilità

Tutte le informazioni tecniche, tutti i dati e le indicazioni per l’installazione, il funzionamento e la cura, contenute in queste istruzioni d’uso, corrispondono all’ultimo stato dell’arte al momento della messa in stampa e sono forniti in considerazione delle nostre attuali esperienze e conoscenze, secondo scienza e coscienza. Dalle indicazioni, le figure e le descrizioni in queste istruzioni d’uso non possono derivare pretese di nessun tipo. Il produttore non assume alcuna responsabilità per danni dovuti: Alla mancata osservanza delle istruzioni d’uso A riparazioni inadeguate All’utilizzo non conforme alle disposizioni All’utilizzo di pezzi di ricambio non autorizzati A modifiche tecniche, modifiche dell'apparecchio Non è consigliabile apportare modifiche dell'apparecchio, le quali non sono coperte da garanzia. Le traduzioni avvengono secondo scienza e coscienza. Non assumiamo alcuna responsabilità per errori nella traduzione, nemmeno in quei casi in cui la traduzione è stata effettuata da noi o su nostro incarico. Soltanto il testo originale in tedesco sarà vincolante.

33.6 Tutela dei diritti d’autore

Questo documento è coperto dalla tutela per i diritti d’autore. La CASO GmbH si riserva tutti i diritti, anche quelli della riproduzione fotomeccanica, della riproduzione e diffusione mediante particolari procedure (per esempio mediante l'elaborazione dati, supporto dati e reti di dati) anche parziale. Ci si riserva il diritto di effettuare modifiche tecniche e nel contenuto.59 34 Messa in funzione In questo capitolo riceverà indicazioni importanti sulla messa in funzione dell’apparecchio. Osservi le indicazioni per evitare pericoli e danni.

34.1 Indicazioni di sicurezza

Avviso ► Materiali d’imballaggio non dovranno essere utilizzati come giocattoli. Sussiste il pericolo di soffocamento.

34.2 Insieme della fornitura ed ispezione trasporto

Il FW 2000 Black viene fornito standard con le seguenti componenti: Intasatore Istruzioni d’uso Vassoio di riempimento Corpo della coclea Coclea Lama Carter del motore Anello di fissaggio 3 dischi forati (fine, medio, grossolano) Inserto per la produzione di salsicce Inserto per la pasta con dima Indicazione ► Controlli che la fornitura sia completa e non presenti danni visibili. ► Segnali immediatamente al spedizioniere, all’assicurazione e al fornitore una fornitura incompleta o danni dovuti ad un imballaggio insufficiente o al trasporto.

Per il disimballaggio dell’apparecchio, proceda come segue: Estragga l’apparecchio dal cartone e tolga il materiale d'imballaggio.

34.4 Smaltimento dell’involucro

L’involucro protegge l’apparecchio da danni dovuti al trasporto. I materiali per l'imballaggio sono stati selezionati in considerazione dell'ambiente e della tecnica di smaltimento e sono quindi riciclabili. Ricondurre l’imballaggio nel circuito materiali permette di risparmiare sulle materie prime e riduce la produzione di rifiuti. Smaltisca i materiali per l'imballaggio, che non sono più necessari, nei punti di raccolta presso le “aree ecologiche” per il sistema di riciclo. Indicazione ► Conservi, se possibile, l'imballaggio originale durante il periodo di garanzia, per poter reimballare adeguatamente l’apparecchio, in caso di necessità.

34.5 Requisiti del luogo di posizionamento

Per un funzionamento sicuro privo di errori dell’apparecchio, il punto di posizionamento dovrà soddisfare i seguenti presupposti: L'apparecchio deve essere appoggiato sopra una superficie piana e stabile.60 Non utilizzare l'apparecchio all'aperto. L’apparecchio necessita di una sufficiente circolazione d’aria (distanza minima 15 cm). Scelga il luogo di posizionamento in modo tale, che i bambini non possano raggiungere le superfici calde dell'apparecchio. L’apparecchio non è previsto per il montaggio in una parete o in un armadio a muro. Non posizioni l’apparecchio in un ambiente caldo, bagnato o molto umido o nelle vicinanze di materiale infiammabile. Il montaggio di questo apparecchio in luoghi di posizionamento non stazionari (per esempio navi) dovrà essere effettuato esclusivamente da aziende/persone specializzate, se i presupposti per un utilizzo conforme alla sicurezza dell'apparecchio sono dati.

34.6 Connessione elettrica

Per un funzionamento sicuro e privo di errori dell’apparecchio, bisognerà considerare le seguenti indicazioni durante la connessione elettrica. Prima di connettere l’apparecchio, confronti i dati di connessione (tensione e frequenza) sulla targhetta di omologazione con quelli della rete elettrica. Questi dati dovranno corrispondere, affinché non si verifichino danni sull’apparecchio. In caso di dubbi, chieda il suo tecnico elettricista specializzato. La connessione dell’apparecchio alla rete elettrica dovrà avvenire al con una prolunga lunga al massimo 3 metri, srotolata con una sezione di 1,5 mm2. L’utilizzo di prese multiple o di ciabatte è vietato a causa del pericolo d’incendio collegato all’uso di queste. Ci si assicuri che il cavo elettrico non sia danneggiato e che non venga posato sotto il Ice Master o sopra superfici calde o dai bordi taglienti. La spina dovrà essere assicurata mediante un interruttore di protezione 16°. La sicurezza elettrica dell’apparecchio viene garantita solo se ci si connette ad un conduttore di terra installato in conformità alle disposizioni. In caso di dubbio, faccia controllare l’installazione di casa mediante un tecnico elettricista specializzato. Il produttore non può essere considerato responsabile per danni, provocati da una conduttura di terra mancante o interrotta. 35 Costruzione e funzione In questo capitolo riceverà indicazioni importanti sulla costruzione e sulla funzione dell’apparecchio.61

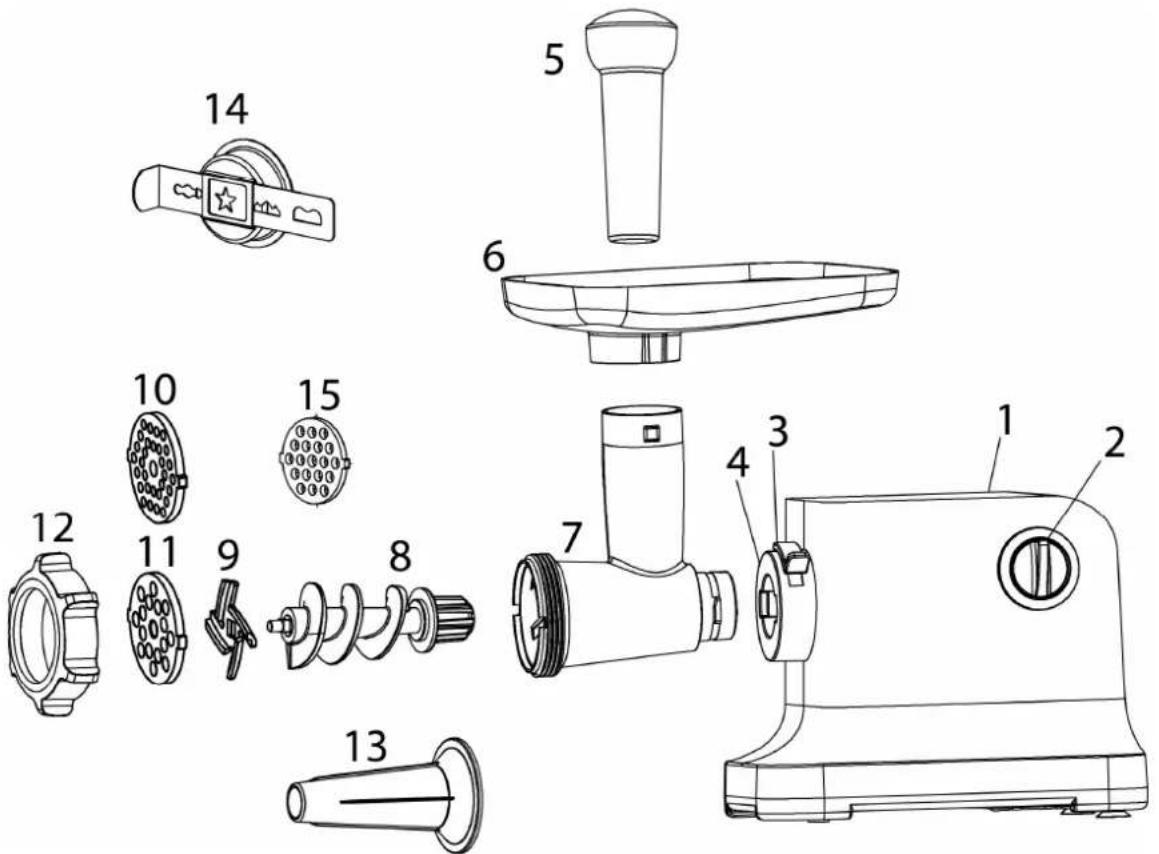

1 Carter del motore 2 Interruttore (REV, OFF, 1, 2) 3 Leva di arresto 4 Apertura giunto 5 Intasatore 6 Vassoio di riempimento 7 Corpo della coclea 8 Coclea 9 Lama 10 Disco forato medio (5 mm) 11 Disco forato grossolano (8 mm) 12 anello di fissaggio (ghiera) 13 Inserto per la produzione di salsicce 14 Inserto per la pasta con dima 15 Disco forato fine (3 mm) Indicazione ► Non fare funzionare il tritacarne quando è vuoto per evitare possibili tracce di utilizzo e lo scolorimento della lama. Tuttavia, questi scolorimenti non rappresentano una riduzione della qualità e non hanno alcun influsso sul risultato.62

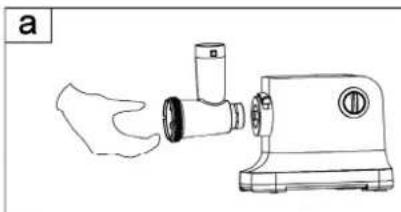

a) Mettere il carter del motore (1) sul tavolo. La leva di arresto (3) all’apertura del giunto (4) deve trovarsi in posizione orizzontale. Infilare il corpo della coclea (7) nell’apertura del giunto (4). b) Far scorrere la leva di arresto (3) verso il basso per bloccarla. c) Piazzare la coclea (8) con l’estremità più massiccia per prima nel corpo della coclea (7). d) Appoggiare la lama (9) sulla coclea (8). e) Mettere il disco forato (10, 11 o

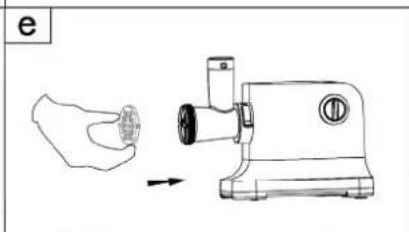

15) sulla lama (9) e coclea (8)

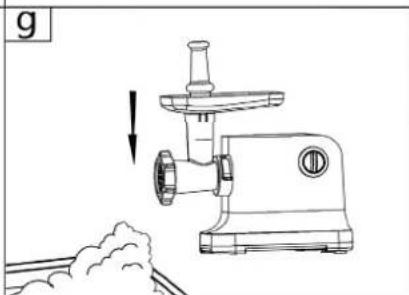

f) Mettere sopra l’anello di fissaggio (12) e avvitarlo a mano. g) Piazzare il vassoio di riempimento (6) sul corpo della coclea (7) come mostrato nel grafico. Non coprire le feritoie d’aria sul fondo.

35.3 Targhetta di omologazione

La targhetta di omologazione con i dati di connessione e di potenza, si trova sul lato posteriore dell'apparecchio. 36 Costruzione e funzione In questo capitolo riceverà indicazioni importanti sull’utilizzo dell’apparecchio. Osservi le indicazioni per evitare pericoli e danni. Avviso ► Non lasci l’apparecchio incustodito durante il suo funzionamento, per poter agire rapidamente, in caso di pericoli. Indicazione ► Prima di usare l’apparecchio, raffreddare il corpo della coclea (7) nel frigorifero oppure sciacquarlo con acqua fredda: ciò facilita la lavorazione.63

36.1 Prima di usare l'apparecchio la prima volta

Tagliare prima la carne a pezzi. Rimuovere tutte le ossa, i nervi e cartilagine. Non utilizzare carne congelata! Lasciare scongelare completamente la carne congelata! Inserire la carne dentro il vassoio di riempimento. Spingere cautamente la carne con l’intasatore dentro il corpo della coclea. Se volete produrre del tartaro, tritare la carne 2 volte usando il disco forato medio.

36.3 Produzione di salsicce

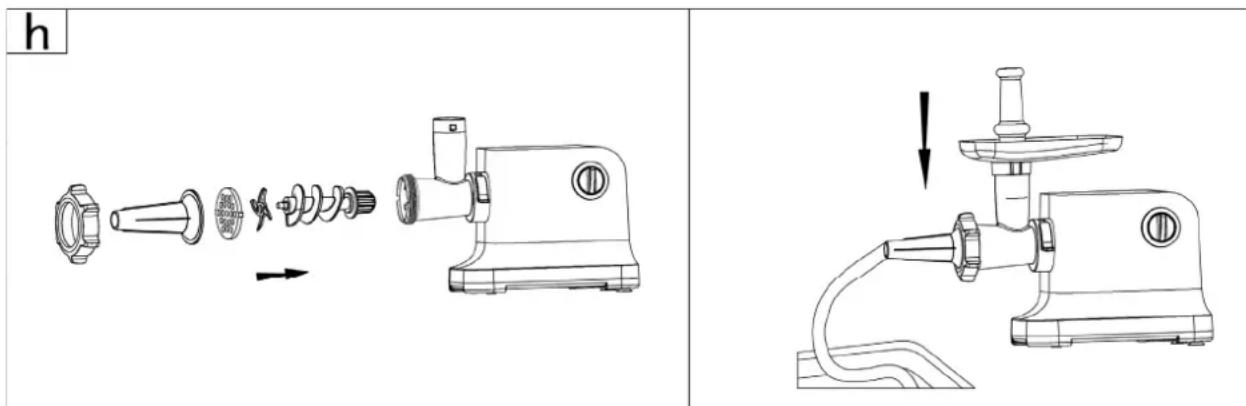

h) Si necessita dell’inserto per la produzione di salsicce (13). Piazzare la coclea (8) con l’estremità più massiccia per prima nel corpo della coclea (7). Mettere la lama (9) e il disco forato (10, 11 o 15) sulla coclea. Piazzare poi l’inserto per la produzione di salsicce (13) su lama (9) e disco forato (10, 11 o 15). Serrare l’anello di fissaggio (12). Mettere l’insaccato per la salsiccia già tritato e condito dentro il vassoio di riempimento (6) e spingere cautamente l’insaccato con l’intasatore (5) dentro il corpo della coclea (7). Ammorbidire la pelle della salsiccia almeno per 10 minuti nell’acqua prima di riempirla. Tendere la pelle della salsiccia ammorbidita sopra l’inserto per la produzione di salsicce (13) e fare funzionare l’apparecchio come abitualmente. Se la pelle della salsiccia dovesse incollarsi sull’inserto, allora umettare l’inserto con dell’acqua.64

36.4 Lavorazione di pasta, ad es.

biscotti di pastafrolla Si necessita dell’inserto per pasta con dima (14). Piazzare la coclea (8) con l’estremità più massiccia per prima nel corpo della coclea (7). Mettere la lama (9) e il disco forato (10, 11 o 15) sulla coclea.

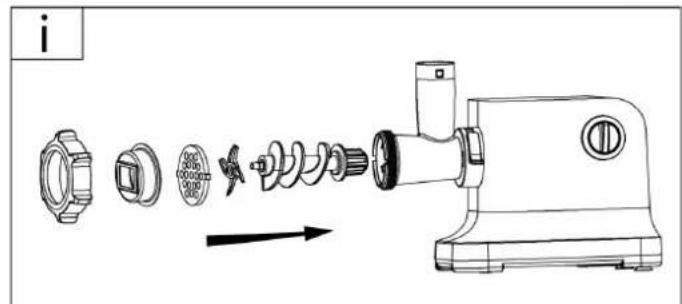

i) Piazzare poi l’inserto per la produzione

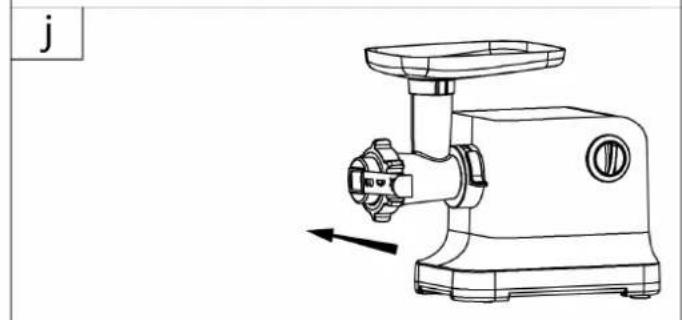

di pasta su lama e disco forato. Serrare l’anello di fissaggio (12). j) Spingere la dima per le differenti variazioni di biscotti attraverso l’inserto per i biscotti di pastafrolla.

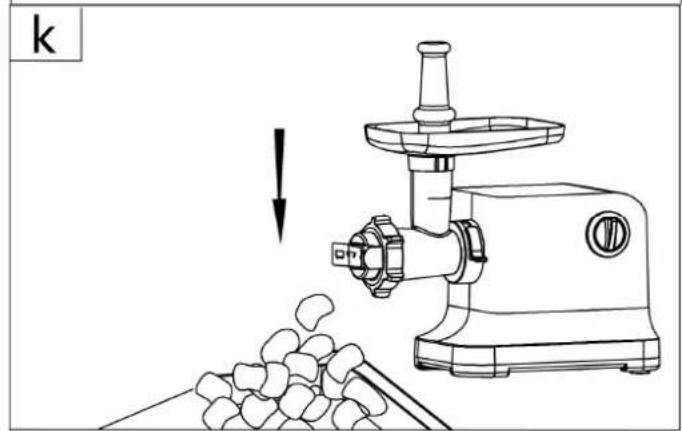

k) Piazzare poi come usualmente il vassoio di riempimento (6) sul corpo della coclea (7) e utilizzare l’intasatore (5) per spingere la pasta nel corpo della coclea. 37 Pulizia e cura In questo capitolo riceverà indicazioni importanti sulla pulizia e la cura dell’apparecchio. Osservi le indicazioni per evitare danni dovuti ad una erronea pulizia dell’apparecchio e per assicurare un funzionamento senza inconvenienti.

37.1 Avvertenze di sicurezza

Attenzione Prima di iniziare la pulizia della macchina, osservare le avvertenze di sicurezza seguenti: ► Staccare la spina dell'apparecchio dalla presa elettrica, quando l'apparecchio non è in funzione e prima di eseguire la pulizia. ► Non lavare nella lavastoviglie il carter del motore con cavo (1), la coclea (8), il corpo della coclea (7), l’anello di fissaggio (12) e il vassoio di riempimento (6). ► La lama (9) è tagliente. Maneggiarla con molta attenzione.65

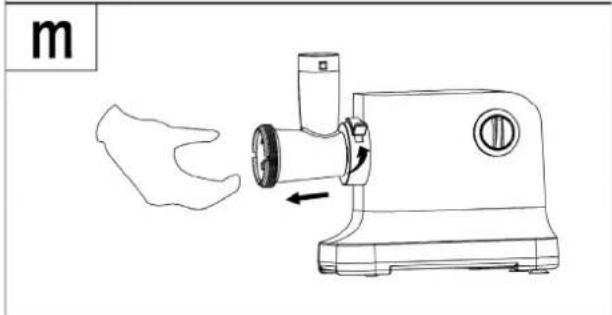

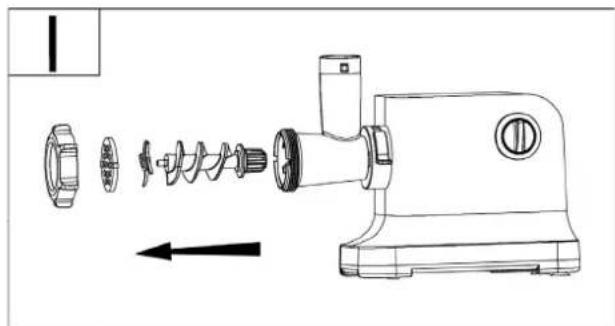

Rimuovere residui di carne e pasta dal corpo della coclea, lavorando un pezzo di pane. Spegnere l'apparecchio e staccare la spina. Rimuovere intasatore (5) e vassoio di riempimento (6). l) Svitare l’anello di fissaggio (12) e rimuovere tutti i componenti dal corpo della coclea (7). m) Mettere la leva di arresto (3) in posizione orizzontale e poi estrarre il corpo della coclea (7) fuori dall’apertura del giunto (4). Lavare con acqua saponata calda tutti i componenti venuti a contatto con i generi alimentari. Pulire questi componenti direttamente dopo averli usati. Sciacquare i componenti con acqua calda e asciugarli direttamente. Quindi potete mettere l’intasatore (5), la lama (9), i dischi forati (10, 11, 15), l’inserto per la produzione di salsicce (13) nonché l’inserto per la pasta con dima (14) nella lavastoviglie. Ingrassare la lama e il disco forato con un poco di olio. Attenzione, la lama è tagliente. Pericolo di lesioni! Indicazione: Fare attenzione che questi piccoli componenti non vanno persi nella lavastoviglie. 38 Eliminazione malfunzionamenti In questo capitolo riceverà indicazioni importanti sulla localizzazione di malfunzionamenti e sulla loro eliminazione. Osservi le indicazioni per evitare pericoli e danni.

38.1 Avvertenze di sicurezza

Attenzione ► Le riparazioni sugli apparecchi elettrici possono essere eseguite solo da personale specializzato che è stato addestrato dal fabbricante. ► Attraverso riparazioni eseguite non a regola d'arte potrebbero crearsi notevoli pericoli per l'utente e danni dell'apparecchio.66

38.2 Cause malfunzionamenti e risoluzione

Problema Rimedio L'apparecchio non si avvia. Assicurarsi che la spina sia correnttamente inserita nella presa di corrente. Assicurarsi che l'apparecchio sia correttamente assemblato. Qualcosa blocca l’apparecchio. Ruotare l’interruttore su REV e sbloccare così il blocco. Se non dovesse bastare, staccare la spina, spegnere l’apparecchio e scomporre l’apparecchio nelle sue parti per rimuovere il bloccaggio. L’apparecchio si arresta. L’apparecchio è surriscaldato. Staccare la spina e spegnere l'apparecchio. Smontare l’apparecchio nelle sue parti e rimuovere gli ingredienti dall’apparecchio. Lasciare raffreddare l’apparecchio per 60 minuti. Contattare il Servizio clienti, se la protezione contro surriscaldamento scatta spesso. Indicazione ► Rivolgersi al servizio di assistenza clienti, se i passi sopra menzionati non risolvono il problema. ► Pulire l’apparecchio prima di spedirlo al Servizio clienti. 39 Smaltimento dell’apparecchio obsoleto Apparecchi elettrici ed elettronici obsoleti contengono spesso ancora materiali preziosi. Essi contengono però anche sostanze nocive, che erano necessarie per il loro funzionamento e la loro sicurezza. Questi possono nuocere alla salute umana o all’ambiente se vengono gettati tra i rifiuti non riciclabili o in caso di un trattamento errato. Per questo eviti assolutamente di gettare il suo apparecchio obsoleto nella spazzatura non riciclabile. Indicazione ► Si serva dell'area ecologica realizzata nel suo comune di residenza, per la consegna ed il riciclo di apparecchi elettrici o elettronici obsoleti. Si informi eventualmente presso il Suo comune, il Suo servizio di nettezza urbana o presso il suo rivenditore. ► Si assicuri, che il suo apparecchio obsoleto venga stoccato a prova di bambini, fino al momento della sua rimozione. 40 Garanzia Per questo prodotto può contare su una garanzia di 24 mesi a partire dalla data di acquisto per vizi relativi a errori di produzione o difetti del materiale. La nostra garanzia è valida per la Germania, l’Austria e l’Olanda. Per tutti gli altri Paesi la invitiamo a contattarci. 67 È fatto salvo il suo diritto di avvalersi della garanzia ai sensi del §437 e seguenti del codice civile (BGB). Per l'esercizio dei diritti di garanzia previsti per legge lei non dovrà sostenere alcun costo. La garanzia non copre i danni derivanti dal trattamento o dall’utilizzo non appropriato e vizi che influiscono in modo minimo sul funzionamento o sul valore dell’apparecchio. Inoltre, sono esclusi dalla garanzia le parti soggette a usura, i danni dovuti al trasporto, nella misura in cui non siamo chiamati a risponderne, e i danni derivanti da riparazioni non da noi effettuate. Questo apparecchio è costruito ed è idoneo, anche dal punto di vista delle prestazioni, all’uso privato (domestico). L’utilizzo a scopo commerciale è contemplato ai termini di garanzia, se per entità è paragonabile all’utilizzo a scopo privato. Non è altrimenti destinato all’uso commerciale. Una volta accolto il reclamo, decideremo a nostra scelta se riparare l’apparecchio oppure sostituirlo. I vizi devono essere segnalati entro 14 giorni dalla consegna. Sono escluse ulteriori pretese. Per far valere il suo diritto a usufruire della garanzia, la invitiamo a contattarci prima di rispedire l’apparecchio (sempre con lo scontrino di acquisto). I nostri dati di contatto (“Garante”) sono indicati all’inizio delle istruzioni d’uso. 41 Dati tecnici Apparecchio FW 2000 Black N. articolo 2872 Dati connessione 220 -240 V, 50-60 Hz Potenza assorbita Nominal 800 W, max. 2000 W (locked) Misure esterne (L/H/P) 370 x 310 (con coperchio 355) x 180 mm Peso netto 5,1 kg68
