Marca	B&W (Bowers & Wilkins)
Modello	CM Centre 2 S2
Tipo di prodotto	Altoparlante centrale (canale centrale)
Categoria	Altoparlante
Tipo di altoparlante	Ventilato (bass-reflex) con condotto di decompressione
Accessori inclusi	2 tappi in schiuma (per regolazione dei bassi), 4 piedini in gomma autoadesivi
Connessioni	Morsetti singoli per cavo altoparlante (non bi-wiring)
Posizionamento consigliato	Sopra o sotto lo schermo, all'altezza dell'orecchio, su ripiano rigido o supporto a parete
Distanza di sicurezza (campi magnetici)	Mantenere a 50 cm da schermi CRT, nastri magnetici e carte di credito
Regolazione dei bassi	Tramite tappi in schiuma inseriti nei condotti (riduzione parziale o totale)
Rodaggio	Circa 15 ore di utilizzo normale per raggiungere le prestazioni ottimali
Manutenzione	Spolveratura delicata; acqua saponata senza profumo per le impronte; evitare prodotti abrasivi, acidi, ammoniaca
Conformità ambientale	RoHS, REACH, WEEE
Materiale del cabinet	Impiallacciatura in legno vero con vernice anti-UV

Domande frequenti - CM Centre 2 S2 B&W

Come collegare l'altoparlante CM Centre 2 S2 all'amplificatore?

Assicurarsi che tutti i dispositivi siano spenti. Collegare il morsetto rosso (positivo) dell'altoparlante al morsetto rosso dell'amplificatore e il morsetto nero (negativo) al morsetto nero. La mancata osservanza della polarità degrada l'immagine stereo e i bassi.

Come regolare il livello dei bassi dell'altoparlante?

Utilizzare i due tappi in schiuma forniti. Inserire solo la parte esterna per una riduzione moderata, o entrambe le parti per una riduzione maggiore. Ciò consente di compensare l'eccesso di bassi dovuto alla vicinanza delle pareti.

Dove posizionare l'altoparlante centrale per un suono ottimale?

Posizionarlo appena sopra o sotto lo schermo, se possibile all'altezza dell'orecchio. Allineare il bordo anteriore con il bordo dello schermo. Installare su un ripiano rigido, supporto a parete o dedicato. Se in una libreria, utilizzare i piedini in gomma per isolare dalle vibrazioni.

Qual è il tempo di rodaggio dell'altoparlante?

Contare circa 15 ore di utilizzo normale per consentire alle sospensioni degli altoparlanti di raggiungere le prestazioni ottimali. Gli effetti della temperatura si stabilizzano in un fine settimana.

Come mantenere il cabinet in legno dell'altoparlante?

Spolverare regolarmente. Per le impronte, utilizzare un panno morbido con acqua e sapone diluito senza profumo. Evitare prodotti abrasivi, acidi, ammoniaca o antibatterici. Le impiallacciature in legno vero hanno una vernice anti-UV per ridurre al minimo i cambiamenti di tonalità.

Posso bi-wiring l'altoparlante CM Centre 2 S2?

No, questo modello non consente il bi-wiring. Dispone di una sola coppia di morsetti. Per il bi-wiring, consultare il modello CM Centre S2.

Qual è la distanza di sicurezza dagli schermi CRT?

Mantenere l'altoparlante ad almeno 50 cm da televisori a tubo catodico, monitor CRT e supporti magnetici. Gli schermi LCD, OLED e plasma non sono influenzati.

Cosa fare se il livello dei bassi è troppo alto?

Spostare l'altoparlante più lontano dalle pareti o regolare l'ascolto. Se il problema persiste, inserire i tappi in schiuma nei condotti. Iniziare con un solo tappo per una leggera riduzione.

Come pulire gli altoparlanti stessi?

Non toccare direttamente gli altoparlanti e non utilizzare alcun prodotto detergente su di essi. Per il cabinet, spruzzare il prodotto su un panno, mai direttamente. Testare prima su una piccola superficie.

L'altoparlante è conforme alle normative ambientali?

Sì, rispetta le direttive RoHS (limitazione delle sostanze pericolose), REACH e WEEE (rifiuti elettrici). Consultare il centro di riciclaggio locale per lo smaltimento.

MANUALE UTENTE CM Centre 2 S2 B&W

Benvenuti e grazie per aver scelto un prodotto Bowers

& Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, capacità d'innovare e tecnologie all'avanguardia fossero fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d'ispirazione per ogni nuovo prodotto che realizziamo.

Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente questo manuale prima di iniziare. Continua a pagina 30 →

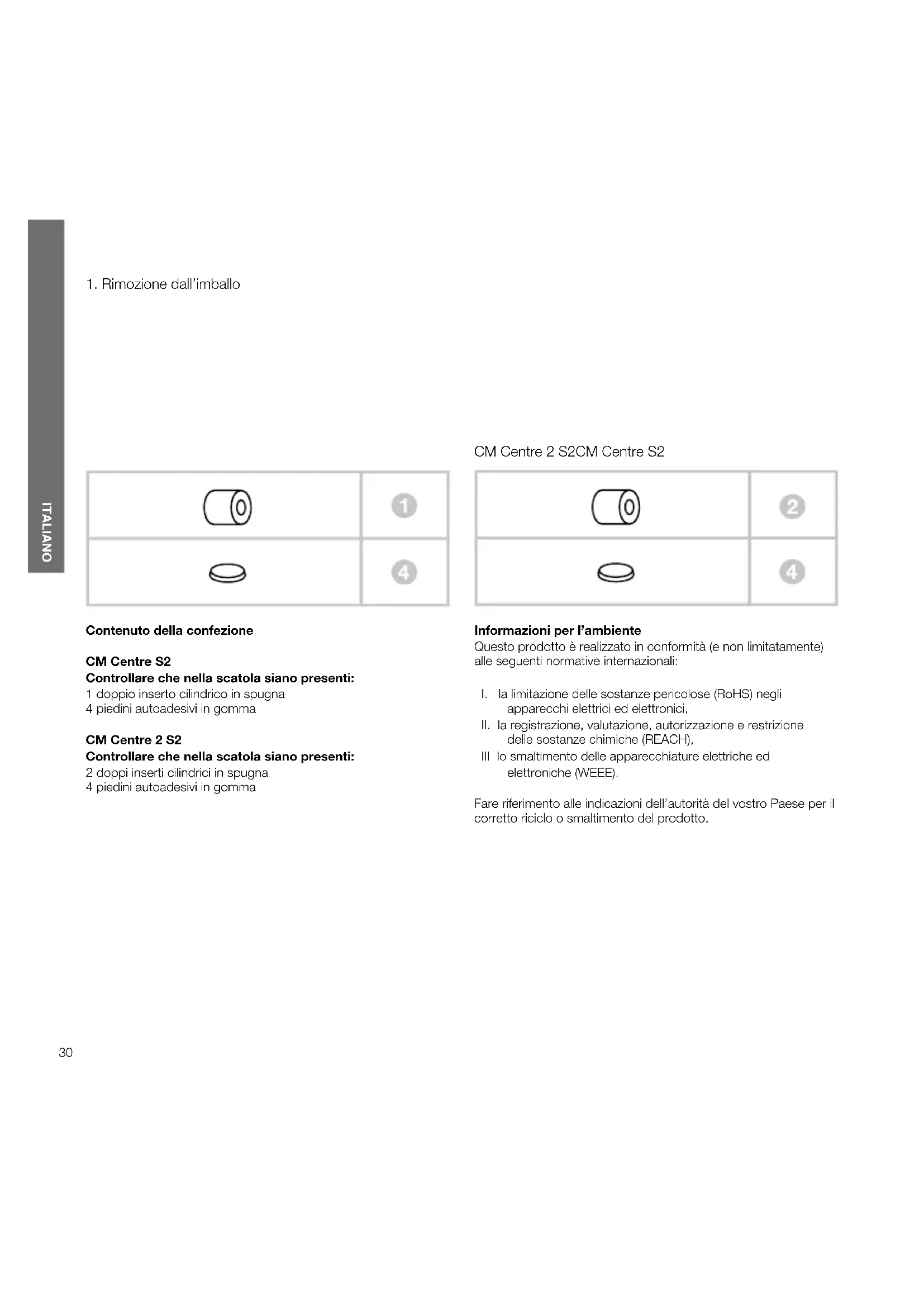

1. Rimozione dall'imballo

	1
	4

Contenuto della confezione

CM Centre S2

Controllare che nella scatola siano presenti:

1 doppio inserto cilindrico in spugna
4 piedini autoadesivi in gomma

CM Centre 2 S2

Controllare che nella scatola siano presenti:

2 doppi inserti cilindrici in spugna
4 piedini autoadesivi in gomma

Informazioni per l'ambiente

Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli apparecchi elettrici ed elettronici,
II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Fare riferimento alle indicazioni dell'autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto.

1. Posizionamento del diffusore

Installazione del diffusore

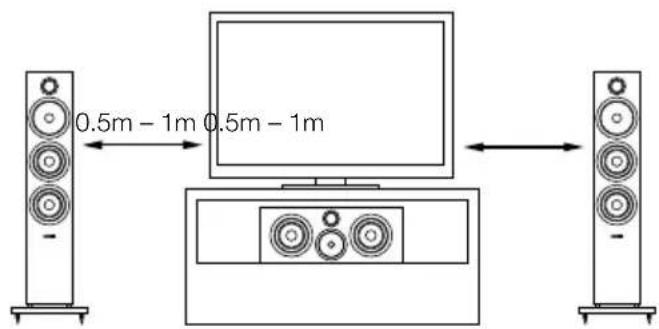

Se per la visione viene utilizzato un proiettore ed uno schermo acusticamente trasparente, sistemare il diffusore dietro di esso al centro. Altrimenti collocarlo direttamente sopra o sotto lo schermo, nella posizione più vicina al livello delle orecchie e con il pannello anteriore in prossimità dello schermo. È preferibile installare il diffusore su una stabile mensola o staffa da parete oppure su un rigido supporto da pavimento. Se il diffusore viene collocato su uno scaffale o inserito in un mobile assieme ad altre apparecchiature audio/video, utilizzare i 4 piedini autoadesivi forniti fissandoli agli angoli del lato inferiore del mobile per garantire un certo grado di isolamento dalle vibrazioni.

Campi magnetici dispersi

Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i confini fisici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magnetici.

3. Collegamenti

CM Centre S2

Tutti i collegamenti devono essere effettuati con i componenti dell'impianto spenti.

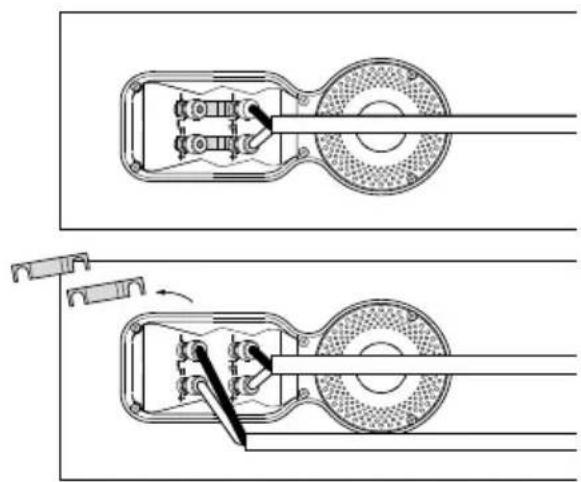

Sul retro del diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi figura in alto a sinistra) e collegare solo una coppia di morsetti alle uscite dell'amplificatore. Per collegamenti in bi-wiring tramite due cavi (vedi figura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna coppia di morsetti indipendentemente all'amplificatore con uno dei due cavi. Con questo tipo di connessione viene di solito migliorata la risoluzione dei dettagli a basso livello.

CM Centre 2 S2

Assicurarsi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell'amplificatore, ed i terminali negativi (indicati con - e di colore nero) a quello negativo. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine sonora e ad un'insufficiente gamma bassa.
Chiedere consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori.

4. Regolazione fine

Prima procedere con la regolazione fine, assicuratevi che tutti i collegamenti dell'impianto siano corretti e stabili.

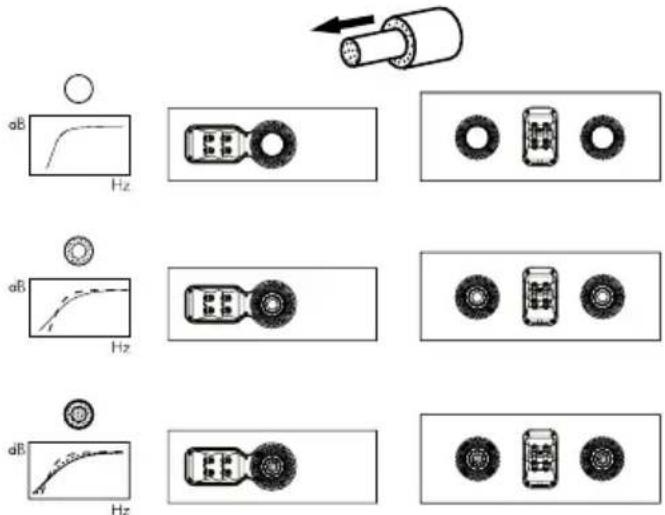

In generale, allontanando i diffusori dalle pareti si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente il diffusore centrale dalle pareti, inserire nel condotto d'accordo sul retro (CM Centre S2) o nei condotti frontali (CM Centre 2 S2) l'inserto o gli inserti in spugna completi, oppure, per un effetto meno marcato, i soli anelli esterni (vedi figure in alto).

Se il basso appare irregolare, ciò è generalmente dovuto alle caratteristiche acustiche dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto possono essere determinanti, in special modo alle basse frequenze. Provare, se possibile, a cambiare la posizione d'ascolto oppure a collocare i diffusori a ridosso di una parete diversa.

Se non esistono alternative al loro posizionamento, è possibile ottimizzare la resa alle basse frequenze tramite gli inserti in spugna forniti. Tali inserti sono composti da due parti e consentono un certo grado di regolazione: si possono infatti usare completi, oppure solo l'anello esterno. In quest'ultimo caso l'effetto di attenuazione della gamma bassa sarà meno marcato.

1. Rodaggio 6. Manutenzione

Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere fino ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

I mobili dei diffusori normalmente necessitano solo di essere spolverati. Se si desidera utilizzare un prodotto spray per la loro pulizia, applicarlo sul panno, non direttamente sul mobile. Si consiglia altresì di provarlo prima su una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la finitura. Non impiegare prodotti abrasivi o contenenti acidi, alcali o agenti anti-batterici. Eventuali macchie sulle superfici verniciate possono essere eliminate con una soluzione diluita a base di sapone priva di profumazione. Togliere ogni altro segno utilizzando un prodotto per vetri ed asciugando delicatamente con un panno in microfibra. Non utilizzare alcun detergente sugli altoparlanti ed evitare anche di toccarli per non danneggiarli.

La finitura in legno naturale viene trattata con una lacca resistente ai raggi ultra-violetti per minimizzare le variazioni di colore nel tempo. Tuttavia, come ogni materiale naturale, il legno subisce l'influenza della luce solare e può cambiare leggermente tonalità. Eventuali differenze possono essere compensate esponendo le superfici in ombra alla luce del sole fino a che il colore non risulti uniforme. Questo processo può richiedere molto tempo, ma può essere velocizzato utilizzando con cautela una lampada a raggi ultra-violetti. Tenere i diffusori lontani da fonti di calore, come, ad esempio, termosifoni o termoconvettori ad aria per evitare l'insorgenza di piccole crepe nella venatura del legno.
