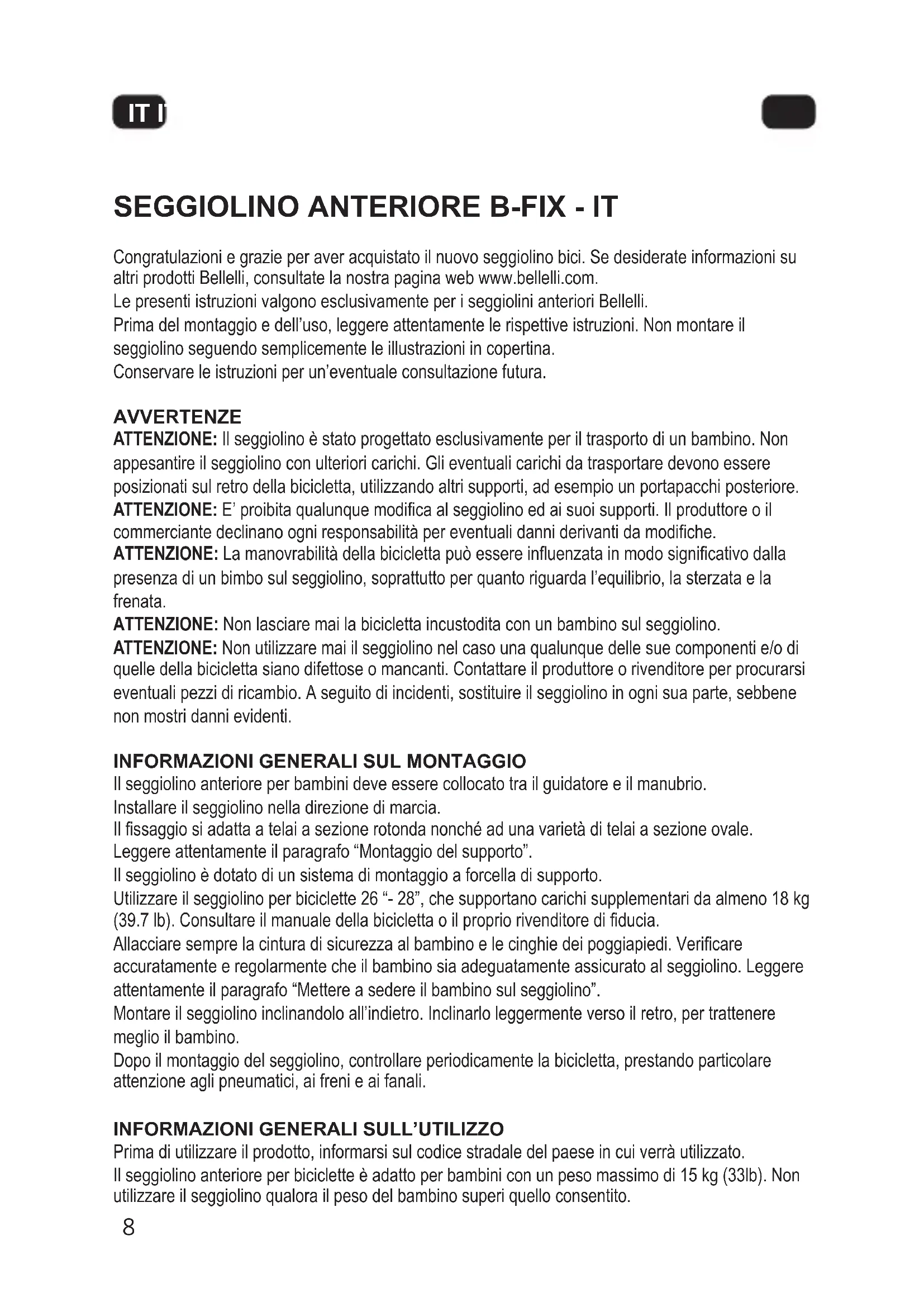

Congratulazioni e grazie per aver acquistato il nuovo seggiolino bici. Se desiderate informazioni su altri prodotti Bellelli, consultate la nostra pagina web www.bellelli.com. Le presenti istruzioni valgono esclusivamente per i seggiolini anteriori Bellelli. Prima del montaggio e dell’uso, leggere attentamente le rispettive istruzioni. Non montare il seggiolino seguendo semplicemente le illustrazioni in copertina. Conservare le istruzioni per un’eventuale consultazione futura. AVVERTENZE ATTENZIONE: Il seggiolino è stato progettato esclusivamente per il trasporto di un bambino. Non appesantire il seggiolino con ulteriori carichi. Gli eventuali carichi da trasportare devono essere posizionati sul retro della bicicletta, utilizzando altri supporti, ad esempio un portapacchi posteriore. ATTENZIONE: E’ proibita qualunque modica al seggiolino ed ai suoi supporti. Il produttore o il commerciante declinano ogni responsabilità per eventuali danni derivanti da modiche. ATTENZIONE: La manovrabilità della bicicletta può essere inuenzata in modo signicativo dalla presenza di un bimbo sul seggiolino, soprattutto per quanto riguarda l’equilibrio, la sterzata e la frenata. ATTENZIONE: Non lasciare mai la bicicletta incustodita con un bambino sul seggiolino. ATTENZIONE: Non utilizzare mai il seggiolino nel caso una qualunque delle sue componenti e/o di quelle della bicicletta siano difettose o mancanti. Contattare il produttore o rivenditore per procurarsi eventuali pezzi di ricambio. A seguito di incidenti, sostituire il seggiolino in ogni sua parte, sebbene non mostri danni evidenti.

INFORMAZIONI GENERALI SUL MONTAGGIO

Il seggiolino anteriore per bambini deve essere collocato tra il guidatore e il manubrio. Installare il seggiolino nella direzione di marcia. Il ssaggio si adatta a telai a sezione rotonda nonché ad una varietà di telai a sezione ovale. Leggere attentamente il paragrafo “Montaggio del supporto”. Il seggiolino è dotato di un sistema di montaggio a forcella di supporto. Utilizzare il seggiolino per biciclette 26 “- 28”, che supportano carichi supplementari da almeno 18 kg (39.7 lb). Consultare il manuale della bicicletta o il proprio rivenditore di ducia. Allacciare sempre la cintura di sicurezza al bambino e le cinghie dei poggiapiedi. Vericare accuratamente e regolarmente che il bambino sia adeguatamente assicurato al seggiolino. Leggere attentamente il paragrafo “Mettere a sedere il bambino sul seggiolino”. Montare il seggiolino inclinandolo all’indietro. Inclinarlo leggermente verso il retro, per trattenere meglio il bambino. Dopo il montaggio del seggiolino, controllare periodicamente la bicicletta, prestando particolare attenzione agli pneumatici, ai freni e ai fanali.

INFORMAZIONI GENERALI SULL’UTILIZZO

Prima di utilizzare il prodotto, informarsi sul codice stradale del paese in cui verrà utilizzato. Il seggiolino anteriore per biciclette è adatto per bambini con un peso massimo di 15 kg (33lb). Non utilizzare il seggiolino qualora il peso del bambino superi quello consentito. IT IT9 Vericare periodicamente che il peso del bambino non superi tale limite. Utilizzarlo solo per bambini in grado di stare seduti da soli e senza aiuto per un periodo di tempo prolungato (dall’età di 9 mesi circa). Non utilizzarlo su moto, scooter, motorini, biciclette da corsa e biciclette dotate di sospensioni. Non utilizzare il seggiolino su biciclette elettriche. L’uso del seggiolino è consentito sulle biciclette a pedalata assistita (Pedelec). Vericare che nessun arto o nessun indumento del bambino o del guidatore restino impigliati nelle parti mobili della bicicletta o del seggiolino (ad esempio nei freni o nei raggi della ruota o nelle molle della sella). Controllare che il bambino non possa inlare le dita fra le molle della sella. Usare un coprisella o una sella provvista di molle interne. Controllare quest’aspetto man mano che il bambino cresce. Vericare che il bambino non riesca ad inlare né le dita né i piedi nei raggi della ruota. Vericare che il bambino non riesca a raggiungere componenti taglienti o appuntite (ad esempio cavi slacciati dei freni). Vericare che il bambino sia vestito adeguatamente con indumenti più pesanti di quelli del guidatore e sia convenientemente protetto in caso di pioggia. Fate indossare al bambino un casco omologato di misura adeguata (in alcuni paesi l’uso del casco è obbligatorio; consultare il codice stradale del paese in cui verrà utilizzato). Non trasportare mai due bambini contemporaneamente. Il guidatore della bicicletta deve avere almeno 16 anni. Allacciare tutte le cinture, anche se non si trasporta nessun bambino. Vericare che le cinture non urtino le ruote o le altre parti mobili della bicicletta, sia che il bambino sia a bordo sia che non lo sia. Vericare sempre, prima di mettere a sedere il bambino sul seggiolino che quest’ultimo non scotti (ciò può vericarsi per esempio se il seggiolino è stato esposto alla luce solare diretta). Smontare il seggiolino dalla bicicletta ogniqualvolta lo si deve trasportare attaccato all’esterno di un veicolo (es. sul tettuccio di un automobile, su un rimorchio o sul retro di una roulotte/camper). Il usso d’aria potrebbero danneggiare il seggiolino o gli attacchi alla bicicletta causando un incidente. ATTENZIONE: La manovrabilità del manubrio può essere limitata a causa del seggiolino. Sostituire il manubrio quando l’angolo di sterzo diventa inferiore ai 45° su ogni lato a causa del seggiolino.

MONTAGGIO DEL SEGGIOLINO

ATTENZIONE: Non eseguire le operazioni di montaggio quando il bambino è seduto sul seggiolino. Normalmente la boccola (13) non è necessaria per il montaggio del supporto di ssaggio del seggiolino anteriore alla bicicletta. Tuttavia è consigliabile conservarla per un uso successivo del supporto durante il montaggio del seggiolino Bellelli sul retro della bicicletta. Per questa modalità di montaggio seguire le istruzioni fornite con il seggiolino posteriore. Togliere il portapacchi o il cestino dalla bicicletta, se essi intralciano il montaggio del seggiolino. Montaggio del supporto Individuare sulla bicicletta il punto di ssaggio del supporto. Consultare le gure C1, C2, C3, C4, C5 ed identicare le componenti necessarie per il montaggio del supporto (Fig. A). Inserire le guarnizioni (4) nelle due viti di ferro (2 o 3). La scelta della coppia di viti corretta nonché IT IT10 dei componenti adatti dipende dal telaio della bicicletta, come mostrato nelle gure C1, C2, C3, C4, C5. Conservare le coppie di viti ed i componenti inutilizzati per una possibile installazione degli attacchi. Non fare confusione tra le due coppie di viti. Entrambe le coppie possono essere avvitate in quattro diverse combinazioni (Fig. B). Scegliere la combinazione adatta per il telaio della bicicletta sulla quale va montato il supporto. Le combinazioni illustrate nelle gure C1, C2, C3 sono equivalenti. La scelta appropriata di tali combinazioni dipende esclusivamente dalla forma e dalle dimensioni del telaio. NOTA: La procedura corretta di montaggio prevede che i dadi, dopo essere stati avvitati, circondino completamente il loro letto, in altre parole che non vi siano spazi all’interno dei dadi. Se ciò non avviene, il supporto non è correttamente avvitato. Inoltre le viti, dopo il ssaggio del supporto e l’inserimento della copertura, devono sporgere solo limitatamente (vedi g. E). Posizionare il supporto (7) sul telaio della bicicletta, facendo attenzione a che le due aperture, che serviranno per il successivo inserimento della forcella di sostegno, siano rivolte verso l’alto. ATTENZIONE: Non montare il supporto sull’asta del manubrio. ATTENZIONE: Mettere il supporto in direzione di marcia (pulsante giallo, orientato verso il lato anteriore della bicicletta). Stringere leggermente i dadi in modo uniforme (Fig. D). Il supporto deve poter ruotare liberamente attorno all’asta, per quanto compatibile con la forma del telaio. L’avvitamento denitivo avviene dopo aver stabilito la corretta posizione del seggiolino (come descritto nel paragrafo seguente “Montaggio del seggiolino sulla bicicletta”). ATTENZIONE: Vericare che il supporto non intralci i cavi dei freni e la leva del cambio. Sistema di sicurezza/antifurto Il supporto è dotato di un sistema di sicurezza/ antifurto che può essere attivato con l’aiuto di una chiave (5) in dotazione. Se il sistema si trova in posizione di chiusura, non è possibile inserire o disinserire la forcella di sostegno del seggiolino nel supporto. Se il sistema si trova in posizione di apertura, è possibile inserire o disinserire la forcella di sostegno del seggiolino nel supporto. Per passare dalla posizione di apertura a quella di chiusura, inlare la chiave nella serratura (Fig. F) e ruotarla di un quarto di giro in senso orario. Per passare dalla posizione di chiusura a quella di apertura, inlare la chiave nella serratura (Fig. F) e ruotarla di un quarto di giro in senso antiorario. Montaggio della forcella di sostegno sul seggiolino Capovolgere il seggiolino. Posizionare la forcella di sostegno (17) sotto il seggiolino(Fig. G). Inlare le viti (15) nel seggiolino (Fig. H). Posizionare la piastra base di ssaggio (16) sotto il seggiolino(Fig. I). Stringere i dadi (14), per ssare la forcella di sostegno (Fig. L). ATTENZIONE: Controllare periodicamente la tenuta dei dadi, visto che possono allentarsi durante l’uso. IT IT11 Montaggio del seggiolino sulla bicicletta Accertarsi che il blocco del supporto si trovi in posizione di “apertura”. Premere il pulsante giallo (6) ed inserire la forcella di sostegno (17) nelle aperture situate sul lato superiore del supporto (Fig. M). ATTENZIONE: Accertarsi che dopo l’avvenuto inserimento, il pulsante giallo (6) sia scattato. Se non è così, la forcella (17) non è stata correttamente inserita. Ripetere la procedura. Allineare il seggiolino secondo l’asse della bicicletta. Vericare che il seggiolino non intralci i pedali, i freni, la leva del cambio e altre parti mobili della bicicletta. Lasciare spazio libero sufciente per far sedere comodamente il bambino sul seggiolino e farlo scendere agevolmente. Il bambino deve disporre di spazio sufciente per le gambe. Il guidatore deve disporre di spazio sufciente per pedalare e sterzare. Controllare che quando si pedala, le ginocchia non battano contro il seggiolino durante il tragitto. Vericare che il manubrio della bicicletta non rimanga incastrato nel seggiolino durante la manovra di sterzata. Stringere a fondo i dadi (8) del supporto dopo aver stabilito la posizione migliore del seggiolino. ATTENZIONE: Vericare che i dadi, una volta stretti, circondino completamente il loro letto (Fig. E). Se ciò non avviene, il supporto non è correttamente avvitato. Fissare la copertura (1), spingendola contro il lato anteriore del supporto in modo da farla scattare sui lati del supporto in cui sono collocati i rispettivi dispositivi di blocco. Accertarsi che la rientranza rettangolare del coperchio sia rivolta verso l’alto. Un clic fa capire che il ssaggio è avvenuto in modo corretto. La scelta corretta dei componenti, in particolare delle viti di ferro, garantisce che queste non sporgano dalla copertura. Chiudere il blocco del supporto, girando la chiave nella posizione di “chiusura”(Fig. F). ATTENZIONE: Controllare periodicamente la tenuta delle viti, visto che possono allentarsi durante l’uso. Smontaggio del seggiolino dalla bicicletta Mettere il sistema di sicurezza/antifurto nella posizione di apertura. Tenere premuto il pulsante (6) sul supporto (17) e tirare il seggiolino verso l’alto (Fig. N). Installazione dei poggiapiedi Prendere il poggiapiedi (25) del piede sinistro (simbolo L, stampato sul retro). Inserirlo nella fenditura verticale della gamba sinistra. Spingerlo completamente in alto (Fig. O). Prendere la leva di bloccaggio del poggiapiedi (23) sinistro (simbolo L, stampato sul retro). Inserire la leva di bloccaggio nell’apertura posteriore del poggiapiedi. Inserirlo dall’ esterno e spingerlo completamente indietro (Fig. P). Chiudere la leva di bloccaggio spingendola verso il basso no a che non si sente un clic (Fig. Q). Ripetere le stesse procedure per il poggiapiedi destro (simbolo R).

USO E REGOLAZIONI DEL SEGGIOLINO

Regolazione dei poggiapiedi IT IT12 Prima di utilizzare il seggiolino, controllare che i piedi del bambino siano completamente appoggiati sui poggiapiedi (25). ATTENZIONE: Non eseguire le regolazioni dei poggiapiedi quando il bambino è seduto sul seggiolino. Ruotare la leva di bloccaggio sull’apertura posteriore del poggiapiedi verso l’alto (Fig. R). Regolare il poggiapiedi (25) verso l’alto o verso il basso no a raggiungere la posizione desiderata. Spingere la leva verso il basso per bloccare il poggiapiedi in tale posizione. Un clic fa capire che il blocco della leva è avvenuto in modo corretto. Controllo nale ATTENZIONE: Non eseguire il controllo nale quando il bambino è seduto sul seggiolino. Condurre la bicicletta per mano per alcuni metri per controllare che nessuna parte mobile urti il seggiolino, che nessuna cintura si trovi vicino alle ruote e che freni e pedali siano ancora in buono stato. Vericare che il sistema di ssaggio sia opportunamente ssato al telaio e che il seggiolino sia correttamente agganciato al sistema di ssaggio. Mettere a sedere il bambino sul seggiolino Premere il pulsante della bbia centrale (20) no a che un clic fa capire che il dente si è sganciato (Fig. S). Tirare la bbia verso l’alto per slarla. Mettere a sedere il bambino sul seggiolino. Far passare la cintura ai lati della testa del bambino (Fig. T). Introdurre la bbia centrale nell’apertura (Fig. U). Spingere completamente la bbia nell’apertura, no a che non si sente un clic. Regolare la bretella della cintura (19), per far aderire meglio le cinture al corpo del bambino (Fig. V). Posizionare i piedi del bambino sui poggiapiedi. Chiudere le cinghie (23), agganciandole al perno sul retro del poggiapiedi (Fig. Z). Far scendere il bambino dal seggiolino Allentare le cinghie che tengono fermi i piedi. Premere il pulsante della bbia centrale (20) no a che un clic fa capire che il dente si è sganciato. Tirare la bbia verso l’alto per slarla. Far passare la cintura sopra la testa del bambino. MANUTENZIONE Pulire periodicamente il seggiolino con acqua e sapone. Non utilizzare detergenti aggressivi. GARANZIA Le condizioni di garanzia possono essere consultate sul sito web dedicato. IT IT13 RICICLO
