MANUALE UTENTE ZEI6640FBV ZANUSSI

Istruzioni per l'uso 55

USER MANUAL

Hob

Table de cuisson

Kochfeld

Piano cottura

Contents

Informazioni per la sicurezza 55.
Istruzioni di sicurezza 56.
Descrizione del prodotto 59.
Utilizzo quotidiano 60.
Consigli e suggerimenti utili 63.

Pulizia e cura 65
Risoluzione dei problemi 65
Installazione 67
Dati tecnici. 71
Efficienza energetica. 72

Con riserva di modifiche.

Informazioni per la sicurezza

Leggere attendamente le istruzioni fornite prima di installare eutilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiaturaprovocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

Sicurezza dei bambini e delle persone vulnabili

• Questa apparecchiatura più essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini alla supervisione.
• Tenere lontani i bambini al di sotto dei 3 anni se non costamente supervisionati.

Avverenze di sicurezza generali

• L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Non toccare le resistenze.
• Non utilizzato un timer esterno o un sistema di controllo remoto distinto perMETtere in funzione l'apparecchiatura.
• Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
• Non conservare nulla sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono divertare caldi.
• Non usare una pulitrice a vapore per pulire l'apparecchiatura.
• Dopo l'uso, spegnere l'elemento utilizzato mediante la corrispondente manopola,enza considerare quanto indicato dal rilevatore di utensili.
• Se la superficie di vetroceramica/vetro presente delle crepe, spegnere l'apparecchiatura per evitare il rischio di scossa elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technique autorizzato o da una persona qualificata per evitare situazioni di pericolò.

Istruzioni di sicurezza

Installazione

ATTENZIONE!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare outilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

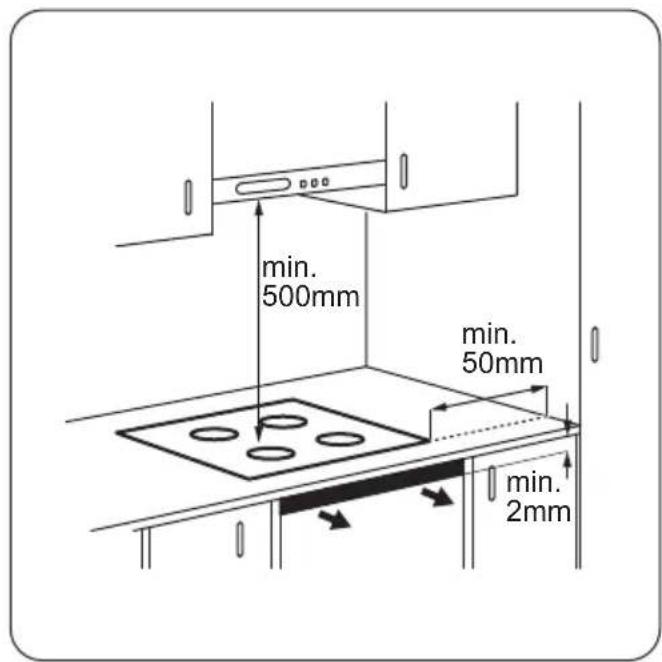

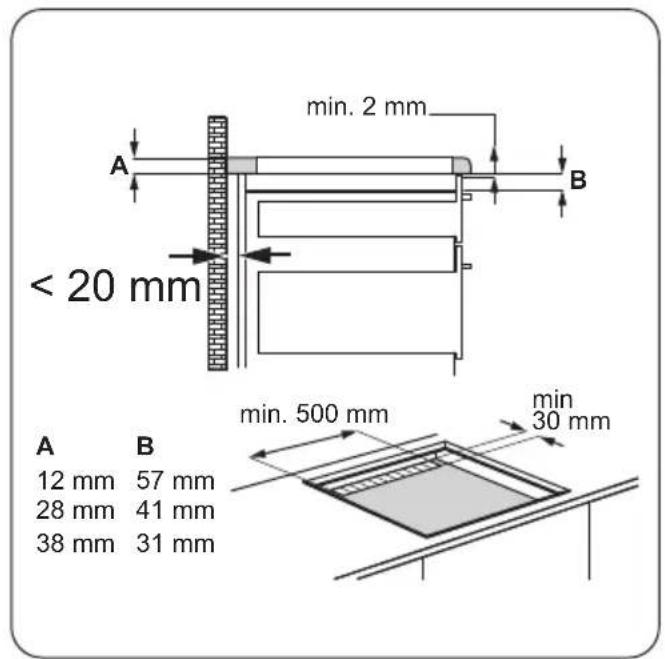

• É necessario rispetto la distance minimale nelle volte apparecchiature.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è molto pesante. Indossare sempre quanti di sicurezza.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.
  Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.

• La base dell'apparecchiatura può sorriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non infiammabile al di fatto dell'apparecchiatura per rendere inaccessibile la base.

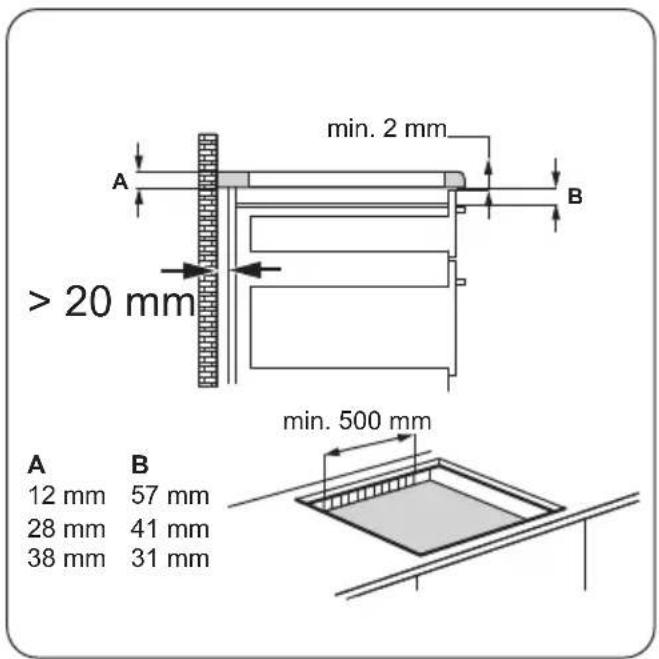

• Assicurarsi che lo spazio per il ricircolo d'aria di 2mm , tra il piano di lavoro e la parte anteriore dell'unità sottostante sua libero. La garanzia non copre danni dovuti all'assenza di uno spazio di ventilazione adeguato.

Collegamento elettrico

ATTENZIONE!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sa scollegata alla rete elettrica.
• Verificare che i dati elettrici riportati sulla targhetto dei dati corrispondano a quelli dell'impiano. In caso contrario, contattare un elettricista.
• Verificare che l'apparecchiatura sa installata correttamente. L'allenamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggrovigli.
  Assicurarsi che la protezione da scosse elettriche sua installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine
  Nonutilizzare prese multipleeprolunghe.

• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il nostro Centro di Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati nella l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.
  Serviri unicamente di dispositivi di isolamento adeguati: interruptori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusabile), sganciatori per correnti di guasto a terra e rele.
• L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

Utilizzo

ATTENZIONE!

Rischio di lesions, ustioni o scosse elettriche.

• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzato.
• Utilizzare l'apparecchiatura in un ambiente domestico.
  Non apportare modifiche alle specifiche di questa apparecchiatura.
• Accertarsi che le fissure di ventilazione non siano ostruite.
  Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
• Spegnere la zona di cottura dopo agli utilizzato.

• Non fare affidavit to sul rilevatore di pentole.
  Non appoggiare posate o coperchi sulle zone di cottura. Possono divertare roventi.
  Non mettere in funzione l'apparecchiatura con le mani umide o quando c'é un contatto con l'acqua.
  Non utilizzato l'apparecchiatura come superficie di lavoro o come piano di appoggio.

• Se la superficie dell'apparecchiatura presente delle incrinature, scollegare immediatamente l'apparecchiatura dall'alimentazione per evitare scosse elettriche.

• I portatori di pacemaker, devono mantenere una distance di almeno 30 cm delle zone di cottura a induzione quando l'apparecchiatura è in funzione.
• Un alimento immerso nell'olio molto caldo, cui po è provocare degli schizzi.

ATTENZIONE!

Pericolo di incendio ed esplosioni.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad unolio utilizzato per la prima volta.
  Non appoggiare o tenere liquidi o materiali inflammabili, ne oggetti disponibile incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

ATTENZIONE!

Vi è il rischio di danneggiare l'apparecchiatura.

Non pogiare pentole calde sul pannello dei comandi.
- Non esporre al calorie pentole vuote.
- Fare attenuation a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.

Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
- Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati cui graffiare il vetro o la vetroceramica. Per spostare questi oggetti sollevarli sempre alla superficie di cottura.
- L'apparecchiatura è destinata solo alla cottura. Non delve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.

Pulizia e cura

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
• Scollegare l'apparecchiatura alla rete elettrica prima di eseguire le operazioni di manutenzione.
  Non nebulizzare acqua neutilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

Smaltimento

ATTENZIONE!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.

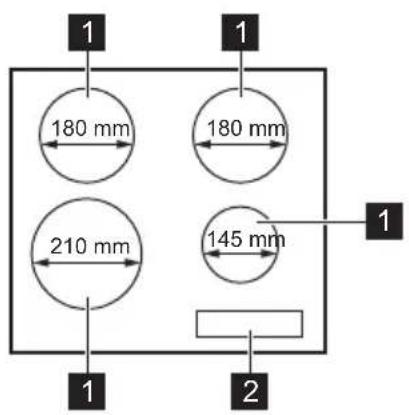

Disposizione della superficie di cottura

1 Zona di cottura a induzione
Pannello dei comandi

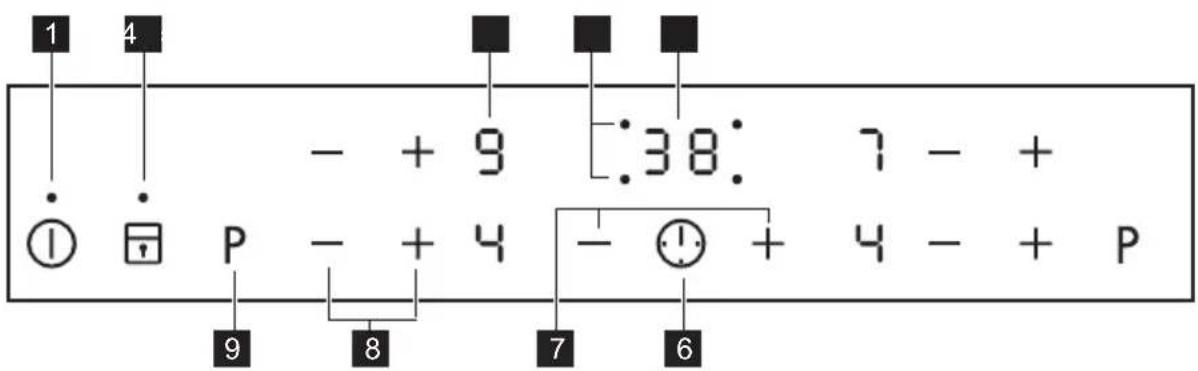

Disposizione del pannello dei comandi

Utilizzare i tasti sensore perMETtere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive.

	Tastosen-sore	Funzione Commento
1	①	ACCESO/SPENTO Per attivare e disattivare il piano di cottura.
2		Blocco / Dispositivo di Sicurez-za bambini	Per bloccare/sbloccare il pannello dei comandi.
3	- Display livello di potenza Per migliorare il livello di potenza.
4	- Spie deltimer delle zone di cot-tura	Indica per quale zona è impostato il tempo.
	Tastosen-sore	Funzione Commento
5	- Display timer Indica il tempo in minuti.
6	1	- Per selezionare la zona di cottura.
7	+/-	- Per aumento o ridurre il tempo.
8	+/-	- Per impostare un livello di potenza.
9	P	Funzione Power Per attivare e disattivare la funzione.

Display del livello di potenza

Display Descrizione
0	La zona di cottura è disattivata.
1-9-26	La zona di cottura è in funzione.
A	Preriscaldamento automatico è attiva.
P	Funzione Power è attiva.
E+ numero	È presente un malfunzionamento.
H	Una zona di cottura è ancora calda (calore residuo).
L	Blocco /Dispositivo di Sicurezza bambini è attiva.
F	Pentola non adeguata o troppo piccola; oppure manca la pentola sulla zona di cottura.
-	Spegnimento automatico è attiva.

Spia del calore residuo

ATTENZIONE!

H Il calore residuo cui essere causa di ustioni.

Utilizzo quotidiano

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene leggermente riscaldato dal calorie residuo delle pentole.

Attivazione e disattivazione

Sfiorare per 1 secondo per accendere o spegnere il piano di cottura.

Spegnimento automatico

La funzione spegne automaticamente il piano di cottura se:

• tutte le zone di cottura sono disattivate,
  non è stato impostato il livello di potenza,.
  dopo l'accensione del piano di cottura,
• è stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tetgame, uno straccio, ecc.). Viene emesso un segnale acustico e il piano di cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.
• Il piano di cottura è surriscaldato (per es. se si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzato nuovamente il piano di cottura.
• è stata'utilizzata una pentola non idonea. Il significato accende e la zona di cottura si spegne automaticamente dopo 2 minuti.
  non è stata spenta una zona di cottura o non è stato modificato il livello di potenza. Dopountempo prestabilito,si accende eilpiano di cottura si spegne.

Rapporto tra livello di potenza e il tempo trascorso il quale si spegne il piano di cottura:

Livello di potenza II	piano di cottura si disattiva dopo
1, 1 - 2	6 ore
3 - 4 5 ore
5 4 ore
6 - 9 1,5 ora

Livello di potenza

Sfiorare per augmentare il livello di potenza.
Sfiorare per ridurre il livello di potenza.
Sfiorare contemporaneamente per spagnere la zona di cottura.

Preriscaldamento automatico

Se si attiva esta funzione, è possibile ottener un livello di potenza in tempi brevi. Questa funzione configura il livello di potenza più elevato per un po' di tempo per poi diminuire fino a raggiungere il livello necessario.

i Per attivare la funzione, la zona di cottura deve essere fredda.

Per attivare la funzione per una zona di cottura: sfiorare R si accende). Sfiorare immediatamente + si accende). Sfiorare immediatamente fino al livello di potenza necessario. Dopo 3 secondi si accende

Per disattivare la funzione: sfiorare

Funzione Power

Questa funzione aumento la potenza formita alle zone di cottura a induzione. La funzione cui essere attivata per la zona di cottura a induzione solo per un periodo di tempo limitato.

Dopodiché la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato.

i Fare riferimento al capitolo "Dati tecnici".

Per attivare la funzione per una zona di cottura: sfiorare P si accende.

Per disattivare la funzione: sfiorare Po.

Timer

Timer

Questa funzione consente di impostare la durata di funzionamento della zona di cottura per la preparazione di una pietanza.

Prima impostare la zona di cottura, poi impostare la funzione. Il livello di potenza può essere impostato prima o dopo l'impostazione della funzione.

Per impostare la zona di cottura: sfiorare ripetutamente finché si accende l'indicatore della zona di cottura desiderata.

Per attivare la funzione oambiare la

durata: sfiorare i tasti del timer per impostare il tempo (00 - 99 minuti). Quando la spia della zona di cottura lampeggia più lentamente, il tempo scorre a nitroso.

Per visualizzare il tempo residuo:

selectionare la zona di cottura con la spia della zona di cottura comincia a lampeggiare rapidamente. Sul display compare il tempo residuo.

Per disattivare la funzione: selezionare la zona di cottura con esfiorare. Viene visualizzato il tempo residuo fino a 00. L'indicatore della zona di cottura si spegne.

Allo scadere del tempo stabilito,
viene emesso un segnale acustico e 00 lampeggia. La zona di cottura si disattiva.

Per arrestare il segnale acustico: sfiorare

Contaminuti
Si piùutilizzarequesta funzione come
Contaminutientre il piano di cottura è attivo e le zone di cottura non sono in funzione (il display del livello di potenza indica

Per attivare la funzione: sfiorare ① . Sfiorare il tasto del timer per selezionare la durata. Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia.

Per arrestare il segnale acustico: sfiorare

Questa funzione non ha effetto sul funzionamento delle zone di cottura.

Blocco

É possibile bloccare il pannello dei comandi
mente le zone di cottura sono in funzione.
Questa funzione impedisce di modificare
inavvertamente il livello di potenza.

Impostare innanzitutto il livello di potenza.

Per attivare la funzione: sfiorare accende per 4 secondi. Il Timer rimane acceso.

Per disattivare la funzione: sfiorare. Il livello di potenza precedente si accende.

Quando si spegne il piano di cottura, si interrompeanche esta funzione.

Dispositivo di Sicurezza bambini

Questa funzione impedisce l'azionamento occidentale del piano di cottura.

Per attivare la funzione: attivare il piano di cottura con Non impostare alcun livello di

potenza. Sfiorare per 4 secondi. accende. Disattivare il piano di cottura con ①

Per disattivare la funzione: attivare il piano di cottura con Non impostare alcun livello di potenza. Sfiorare per 4 secondi. accende. Disattivare il piano di cottura con

Per escludere la funzione per una sola operazione di cottura: attivare il piano di cottura con ① silaccende. Sfiorare il tasto per 4 secondi. Impostare il livello di potenza entro 10 secondi. E possibile mettere in funzione il piano di cottura. Quando si disattiva il piano di cottura con la funzione si riattiva.

Limin potenza

All'origine, il piano di cottura è impostato sul massimo livello di potenza possibile.

Per ridurre o augmentare il livello di potenza:

1. Disattivare il piano di cottura.
2. Sfiorare il tasto per 3 secondi. Il display si accende e si spegne. STOP
3. Sfiorare il tasto per 3 secondi. Si attivano gli indicatori da P0 a P9.
4. Sfiorare nella zona anteriore sinistra per impostare il livello di potenza.

Livelli di potenza

Fare riferimento al capitolo "Dati tecnici".

• P0 - 7.200 W
  P1-1.500W
  P2-2.000W
  P3-2.500W
  P4-3.000W
  P5-3.500W
  P6-4.000W
  P7-4.500W
  P8-5.000W
  P9-6.000W

AVVERTENZA!

Assicurarsi che la potenza selezionata sia idonea ai fusibili installati nell'impiano domestico.

Funzione Power Management

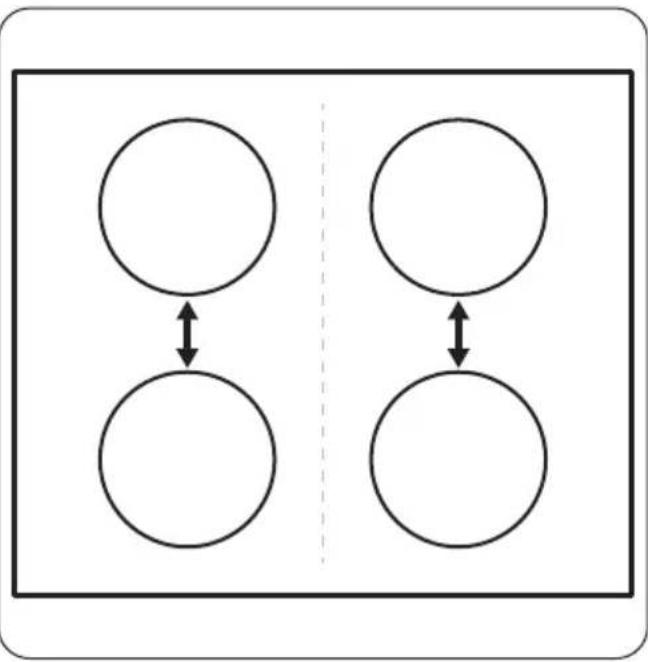

• Le zone di cottura sono raggruppate in base alla posizione e al numero di fasi del piano di cottura. Vedere l'illustrazione.
  Ciascuna fase dispone di un assorbimento massimo di 3.700 W.
• La funzione suddivide la potenza tra zone di cottura collegate alla stessa fase.
• La funzione si attiva quando l'assorbimento massimo delle zone di cottura collegate ad una singola fase supera i 3.700 W.
• La funzione riduce la potenza delle altre zone di cottura collegate alla stessa fase.
• Il display del livello di potenza per le zone a ridotta potenza, passa da un livello all'alto.

Funzione Power Management con funzione
Limite potenza

Impostando la funzione Limite potenza su 4,5 kW o meno, la potenza del piano di cottura viene distribuita tra tutte le zone di cottura.

Consigli e suggerimenti utili

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

Pentole

Per le zone di cottura a induzione, un forte Campo elettromagnetico crea calore nelle pentole molto rapidamente.

Impostando la funzione Limite potenza superiore a 4,5 kW, la potenza del piano di cottura viene distribuita tra le coppie di zone di cottura.

Utilizzato le zone di cottura a induzione con pentole idonee.

Materiale delle pentole

• materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (se specificati come idonei dal produttore).
• materiali non idonei: alluminio, rame, ottone, vetro, ceramica, porcellana.

Una pentola è idonea per un piano di cottura a induzione se:

• una piccola quantità d'acqua su una zona di cottura a induzione impostata sul livello di cottura massimo si riscalda in breve tempo.
• una calamita si attacca al fondo delle pentole.

Il fondo delle pentole dovrebbe essere il più possibile spesso e piano.

Dimensioni delle pentole

Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo delle pentole entro determinati limiti.

L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata alla zona di cottura.

Fare riferimento al capitolo "Dati tecnici".

I rumori durante I'uso

Se si avverte:

• crepitio: sono utilizzate pentole di materiali diversi (costruzione a sandwich).
• fischio: si sta utilizzato la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).
• ronzio: sono utilizzati livelli di potenza elevati.
  scatto: sono state accese parti elettriche.
• sibilo, ronzio: è in funzione la ventola.

I rumori descritti sono normali e non sono da ricondurre a un guasto del piano di cottura.

Esempi di impiego per la cottura

Il rapporto tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'augimento del livello di potenza non è proportionale all'aumento del consumo di energia della zona di cottura. Ciò significica che la zona di cottura con un livello di potenza medio impiega meno della metà della propria energia.

I dati riportati in tabella sono puramenteindicativi.

Livello di po- tenza	Usare per: Tempo	(min.)	Suggerimenti
\( \boxed{u} - 1 \)	Tenere in caldo le pietanze cotte. secondo necessità		Mettere un coperchio sulla pentola.
1 - 2. Salsa olandese, sciogliere: burro, cioccolata, gelatina.		5 - 25 Mescolare di tanto in tanto.
1 - 2. Rassodare: omelette morbide, uova strapazzate.		10 - 40 Cucinare coprendero con un coper- chio.
2. - 3. Cuocere riso e pietanze a base di latte, riscaldare pietanze pronte.		25 - 50 Aggiungere al riso almeno una doppia quantità di liquido, mesco- lare di tanto in tanto i preparati a base di latte.
3. - 4. Cuocere a vapore verdure, pesce, carne.		20 - 45 Aggiungere alcuni cucchiai di liq- uido.
4. - 5. Cuocere al vapore le patate. 20 - 60 Usare al max.		\( \frac{1}{4} \) I di acqua per 750 g di patate.
4. - 5. Bollore grande quantità di alimenti, stufati e zuppe.		60 - 150 Fino a 3 I di liquido più gli ingre- dienti.
5. - 7 Cottura delicata: cotoilette, cordon bleu, costoilette, polpette, salsicce, fegato, roux, uova, frittelle, krapfen.		secondo necessità	Girare a metà tempo.
7 - 8 Frittura, frittelle di patate, lombate, bistecche.		5 - 15 Girare a metà tempo.
9 Portare a ebollizione l'accqua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggere patatine.
P	Portare a ebollizione grande quantità d'accqua. La funzione Power è attiva.

Pulizia e cura

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

Informazioni generali

• Pulire il piano di cottura dopo anni impiego.
• Usare sempre pentole con il fondo pulito.
• I graffiti o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.
• Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura.
  Il vetro richiede l'uso di un raschietto speciale.

Pulizia del piano di cottura

• Togliere immediatamente: plastica fusa, pellicola in plastica, e alimenti contenti

Risoluzione dei problemi

zuccherio. Se non vengono eliminati, potrebbero danneggiare il piano di cottura. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

• Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e una piccola quantità di detergente. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Causa possibile Soluzione
Non è possible attivare il piano di cottura o metterlo in funzione.	Il piano di cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente.	Accertarsi che il piano di cottura sia collegato correttamente alla rete elettrica. Fare riferimento allo schema di collegamento.
Problema Causa possibile Soluzione
È scattato il fusabile. Verificare se l'anomalia di funzio-		namento sua dovuta al fusabile. Nel caso in cui il fusabile continui a scattare, rivolgersi ad un elettricista qualificato.
Accendere di nuovo il piano di		cottura e impostare il livello di potenza in meno di 10 secondi.
Sono stati sfiorati 2 o più tasti	sensore contemporaneamente.	S Fiorare un tasting sensore alla volta.
Il pannello dei comandi è bagna-	to o presente macchie di unto.	Pulire il pannello dei comandi.
Viene emesso un segnale acustico e il piano di cottura si disatti-va.	Uno o più tasti sensore sono stati coperti.	Rimuovere gli oggetti dai tasti sensore.
Viene emesso un segnale acustico quando il piano di cottura non è attivo.
Il piano di cottura si disattiva. è stato appoggiato un oggetto sul tasting sensore		Rimuovere l'oggetto dal tasting sensore.
Spia del calore residuo non si accende.	La zona non è calda perché è ri-masta in funzione solo per brevis-simo tempo.	Se la zona ha funzionato abbas-tanza a lungo da essere calda, contattare il Centro di Assistenza Autorizzato.
Preriscaldamento automatico non funziona.	La zona è calda. Lasciar raffreddare sufficiente-mente la zona.
È impostato il livello di potenza	massimo.	Il livello di potenza massimo ha la stessa potenza della funzione.
Il livello di potenza cambia tra due livelli.	Power Management è attiva. Fare riferimento al capitolo "Utiliz-zo quotidiano".
I tasti sensore si surriscaldano. Le pentole sono troppo grande OPPure sono state collocate trop-po vicino ai comandi.	Se possibile, collocate le pentole grande sulle zone posteriori.
Compare	Spegnimento automatico è attiva. Spagnere e riaccendere il piano di cottura.
Compare	Dispositivo di Sicurezza bambini o Blocco sono attive.	Fare riferimento al capitolo "Utiliz-zo quotidiano".
Compare	Non vi sono pentole sulla zona. Appoggiare una pentola sulla zo-na.
Le pentole non sono adatte. Utilizzare pentole idonee.		Fare riferimento al capitolo "Con-sigli e suggerimenti".
Il diametro del fondo della pento-	la è troppo piccolo rispetto alla zona.	Usare pentole delle dimensioni corrette.Fare riferimento al capitolo "Dati tecnici".
Ee un numero si accendono.	C'è un erreore nel piano di cottura.	Scollegare per un ricerca periododi tempo il piano di cottura dall'alimentazione elettrica. Scollegare il fusabile dall'impianto elettrico domestico. Ricollegarlo. Se si accende di nuovo, rivolversi al Centro di Assistenza Autorizzato.
Compare E4	È presente un erreore nel piano di cottura in quanto l'accua in ebol-lizione nella pentola è esaurita.Spegnimento automatico e la protezione contro il surriscalda-mente delle zone sono attive.	Disattivare il piano di cottura. Togliere le pentole calde. Dopocirca 30 secondi, riaccendere la zona. Se il problema era la pentola, il messaggio di erreore scompare.Spia del calore residuo più rima-nere accesso. Lasciar raffreddare sufficientemente la pentola. Verificare che la pentola sia compatibile con il piano di cottura.Fare riferimento al capitolo "Con-sigli e suggerimenti".

Se non è possibile trovare una soluzione...

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza autorizzato. Fornire i dati riportati sulla targhetto dei dati. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trovane nell'angolo del piano cottura) e il messaggio di erre visualizzato. Assicurarsi di aver attenuato il

Installazione

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

piano di cottura in modo corretto. In caso di azionamento errato dell'apparecchiatura, l'intervento del technique del Centro di Assistenza o del rivenditore potra essere effettuato a pagamento ancche durante il periodo di garanzia. Le istruzioni relative al Centro di Assistenza e alle condizioni di garanzia sono contene nel libretto della garanzia.

Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul dato inferiore del piano di cottura.

Numero di série

Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.

Cavo di collegamento

• Il piano di cottura viene fornito con un cavo di collegamento.
• Sostituire il cavo di alimentazione danneggiato con il cavo di ricambio. Contattare il Centro di Assistenza locale.

ATTENZIONE!

Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.

AVVERTENZA!

Non forare o saldare le estremita dei cavi. Questo e severamente vietato!

AVVERTENZA!

Non collegare il cavo alla la rispettiva guaina terminale.

Collegamento a due fasi

1. Estrarre la guaina all'estremità dei fili nero e marrone.
2. Togliere l'isolamento delle estremità dei cavi nero e marrone.
3. Applicare una nuova guaina terminale da 1,5mm^2 sull'estremita di ciascun cavo (utilizzare l'apposto attrezzo).

Sezione cavo

Collegamento a una fase - 230 V ~ Collegamento a due fasi - 400 V 2 ~ N

Verde - giallo Verde - giallo

N Blu e grigio Blu e grigio N

L Nero e marrone Nero L1

Marrone L2

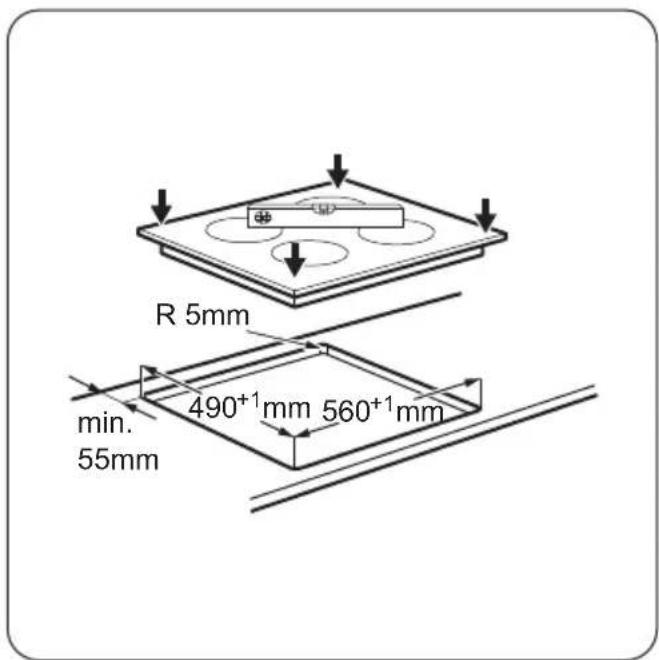

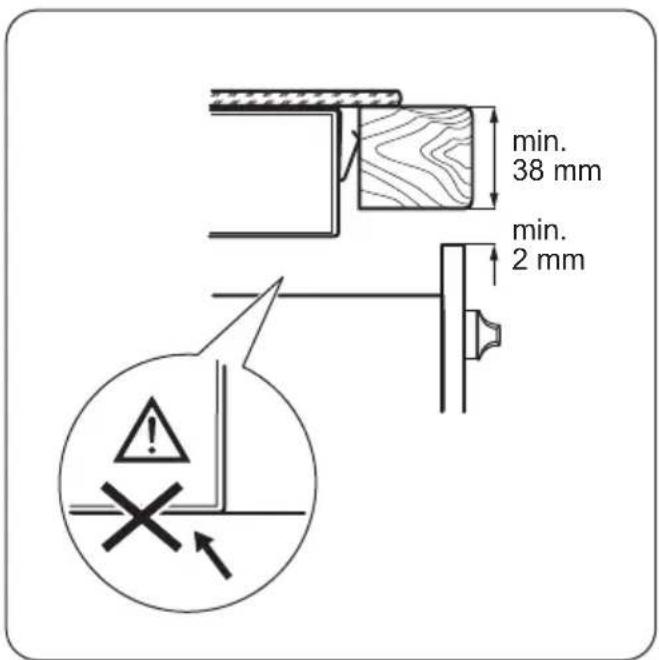

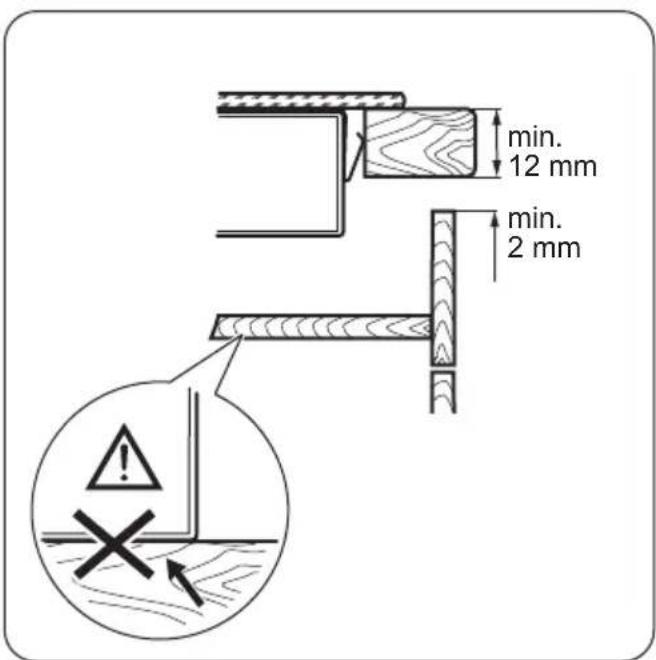

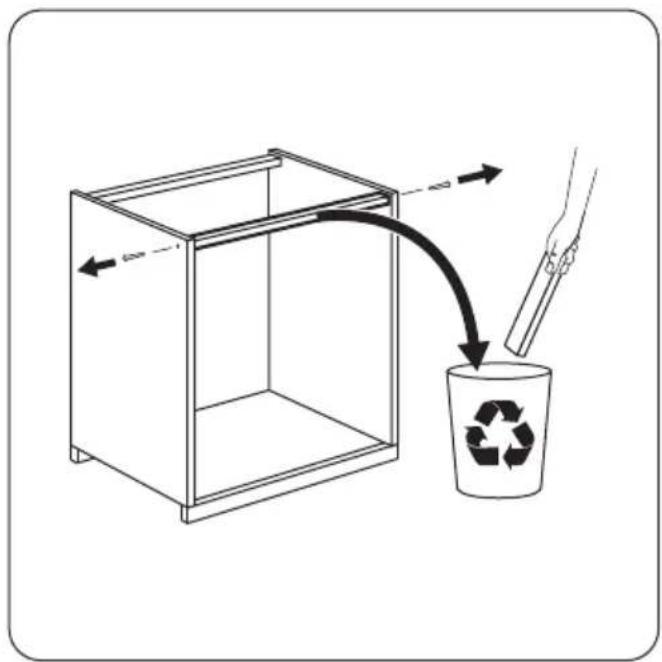

Montaggio

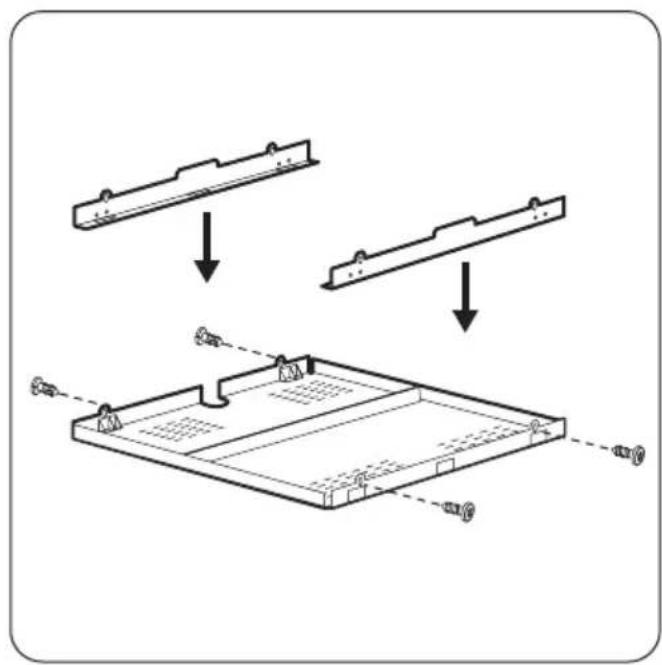

Protezione da sovratensioni

Se si utilizza una protezione da sovratensioni (accessorio aggiuntivo), lo spazio di ventilazione anteriore di 2 mm e il pavimento protettivo appena sotto al piano di cottura non sono necessari. La protezione da sovratensioni accessory potrebbe non essere disponibile in alcuni paesi. Contattare il proprio fornitore locale.

Non è possibile utilizzato la protezione da sovratensioni se l'apparecchiatura è installata su di un forno.

Dati tecnici

Targhetta dei dati

Modello ZE156640XB PNC 949 595 557 01

Tipo 58 GAD D5 AU 220 - 240 V 50 - 60 Hz

Induzione 7.2 kW Prodotto in Germania

Numero di série. 7.2 kW

ZANUSSI

Caratteristica techniche zone di cottura

Zona di cottura	Potenza nominale (impostazione di calore massima) [W]	Funzione Power [W]	Funzione Power durata mas-sima [min.]	Diametro delle pentole [mm]
Anteriore sinistra 2300 3600 10 180 - 210
Posteriore sinistra 1800 - - 145 - 180
Anteriore destra 1400 2500 4 125 - 145
Posteriore destra 1800 - - 145 - 180

La potenza delle zone di cottura può differire in alcune circostanze rispetto ai dati presenti in tabella. Cambia a seconda del materiale e delle dimensioni delle pentole.

Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

Informazioni prodotto conformi alla norma UE 66/2014

Identificativo modello ZEI56640XB
Tipo di piano di cottura Piano di cottura		da incasso
Numero di zone di cottura 4
Tecnologia di calore Induzione
Diametro delle zone di cottura circulari (Ø) Anteriore sinistra	Posteriore sinistra	21,0 cm
		18,0 cm
	Anteriore destra	14,5 cm
	Posteriore destra	18,0 cm
Consumo di energia per zona di cottura (cottura ECElec- tric)	Anteriore sinistra	169,3 Wh/kg
	Posteriore sinistra	180,0 Wh/kg
	Anteriore destra	185,8 Wh/kg
	Posteriore destra	171,4 Wh/kg
Consumo di energia del piano di cottura (piano di cot- tura ECElectric)	176,6 Wh/kg

EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

Risparmio energetico

È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

• Posizione are le pentole sulla zona di cottura prima di accenderla.

CONSIDERAZIONI SULL'AMBIENTE

• Sistemare le pentole più piccole sulle zone di cottura più piccole.
• Posizione are le pentole direttamente al centro della zona di cottura.
• Quando si riscalda l'acqua'utilizzare solo la quantità necessaria.
• Se possibile, coprire sempre le pentole con il coperchio.
• Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentori per il ricericlaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non

smaltire le apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
