MANUALE UTENTE ZEE3921IXA ZANUSSI

Informazioni per la sicurezza	37
Istruzioni di sicurezza	38
Descrizione del prodotto	40
Utilizzo quotidiano	40
Consigli e suggerimenti utili	41

Pulizia e cura	41
Risoluzione dei problemi	42
Installazione	43
Dati tecnici	45
Considerazioni ambientali	45

Con riserva di modifiche.

Informazioni per la sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizza-re l'apparecchiatura. Il produttore non è responsabile se un'installa-zione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di ne-cessità durante l'utilizzo.

Sicurezza dei bambini e delle persone vulnerabili

Avvertenza! Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchia-tura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

Avvertenze di sicurezza generali

• L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso Non toccare le resistenze.
• Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.
• Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
• Non conservare nulla sulle superfici di cottura.
• Non usare dispositivi per la pulizia a vapore per pulire l'apparec-chiatura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

Istruzioni di sicurezza

Installazione

Avvertenza! L'installazione

dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
• La base dell'apparecchiatura può surriscal-darsi. Si consiglia di prevedere un pannello divisorio in materiale non infiammabile al di sotto dell'apparecchiatura per rendere inac- cessibile la base.

Collegamento elettrico

Avvertenza! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia disinserita dalla rete elettrica.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggroviglino.
• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine
• Verificare che l'apparecchiatura sia installata correttamente. Un collegamento elettrico o una spia lenti (ove previsti) potrebbe far diventare il terminale incandescente.
• Assicurarsi che la protezione da scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il Centro di Assistenza o un elettricista qualificato per sostituire un cavo danneggiato.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

Uso dell'apparecchiatura

Avvertenza! Rischio di lesioni, scottature o scosse elettriche.

- Utilizzare l'apparecchiatura in un ambiente domestico.

- Non apportare modifiche alle specifiche di questa apparecchiatura.

- Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.

• Non accendere l'apparecchiatura con le mani bagnate o se entra a contatto con dell'acqua.
• Non appoggiare posate o coperchi sulle superfici di cottura. Possono diventare roventi.
• Spegnere la zona di cottura dopo ogni utilizzo.
• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.
• Quando si immerge un alimento nell'olio bol-lente, può accadere che schizzi.

Avvertenza! Si può verificare un'esplosione o un incendio.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• Olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

Avvertenza! Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.
• Non esporre al calore pentole vuote.
• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
• Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
• Non lasciare che sostanze acide, come per esempio aceto, succo di limone od anticalcari vengano a contatto con il piano di cottura. Si potrebbero formare della macchie opache.

Pulizia e manutenzione

Avvertenza! Vi è il rischio di danneggiare l'apparecchiatura.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento del materiale della superficie.
• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

Smaltimento

Avvertenza! Rischio di lesioni o soffocamento.

Descrizione del prodotto

Disposizione della superficie di cottura

180 mm 145 mm 1 2 3 4

Manopole di regolazione delle zone di cottura elettriche

Simbolo Funzione

0 Posizione Off

Utilizzo quotidiano

Avvertenza! Fare riferimento ai capitoli sulla sicurezza.

Ruotare la manopola di selezione in senso anteriorio per accendere l'apparecchio e aumentare la temperatura. Ruotare la manopola di selezione in senso orario per ridurre la temperatura. Portare la manopola di selezione su 0 per spegnere l'apparecchio.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.

1 Zona di cottura posteriore 1500 W
2 Zona di cottura anteriore 1000 W
3 Spia di accensione
4 Manopole di regolazione

Simbolo Funzione

1 Calore minimo
6 Calore massimo

La spia di funzionamento è attivata quando le zone sono accese e resterà accesa fino allo spegnimento delle zone di cottura.

Preparazione al primo utilizzo

Sistemare le pentole contenenti l'acqua su ciascuna zona di cottura, impostare la posizione massima ed avviare l'apparecchiatura per 10 min. Questo serve per bruciare i residui nell'apparecchiatura. Successivamente, far funzionare il piano di cottura sulla posizione minima per 20

minuti. Durante questo periodo l'apparecchiatura può produrre un odore sgradevole e fumo. Non si tratta di un'anomalia. Accertarsi che il flusso d'aria sia sufficiente.

Piastra di cottura rapida

Un punto rosso in mezzo alla piastra indica una piastra di cottura rapida. Una piastra di cottura rapida si riscalda più rapidamente delle piastre normali.

Consigli e suggerimenti utili

Il punto rosso è dipinto sulla superficie e potrebbe scomparire completamente nel corso del tempo. Ciò non compromette il corretto funzionamento dell'apparecchio.

La piastra di cottura rapida può produrre un odore sgradevole e fumo quando la si usa per la prima volta. Il fumo e l'odore svaniranno dopo un po' di tempo.

Avvertenza! Fare riferimento ai capitoli sulla sicurezza.

Risparmio energetico

• Se possibile, coprire sempre le pentole con il coperchio.
• Posizionare la pentola prima di accendere la piastra elettrica di cottura.
• Spegnere la piastra elettrica di cottura prima della fine del tempo di cottura, in modo da sfruttare il calore residuo.
• Per risultati soddisfacenti, il diametro delle pentole e delle zone di cottura devono avere le stesse dimensioni.

Pentole

- Il fondo delle pentole deve essere il più possibile spesso e piano.

Utilizzare pentole e recipienti con fondo appropriato alle dimensioni della zona di ura.

Pulizia e cura

Area di cottura

Diametro delle pentole

Anteriore max. 145 mm

Posteriore max. 180 mm

Esempi di impiego per la cottura

Imposta-zione calore:	Usare per:
1 Mantenimento in caldo
2 Cottura delicata a fuoco lento
3 Cottura a fuoco lento
4 Frittura/rosolatura
5 Portare a ebollizione
6 Portare a ebollizione/frittura veloce/ frittura in olio abbondante

Avvertenza! Fare riferimento ai capitoli sulla sicurezza.

Pulire l'apparecchio dopo ogni utilizzo. Usare sempre pentole con il fondo pulito.

Avvertenza! Prima di poter eseguire qualsiasi intervento di manutenzione o sia, è necessario scollegare il piano cottura alimentazione elettrica.

Il piano cottura si pulisce meglio quando è ancora tiepido, poiché è più facile rimuove-

re i residui di cottura prima che si raffreddi completamente.

Avvertenza! I prodotti di pulizia abrasivi e gli oggetti appuntiti danneggiano il piano di ura.

Per motivi di sicurezza, non pulire l'apparecchiatura con idropulitrici a vapore o ad alta pressione.

I graffi o le macchie scure non compromettono il funzionamento dell'apparecchiatura.

Come eliminare lo sporco:

1. Utilizzare polvere abrasiva fine o una paglietta abrasiva per rimuovere lo sporco.
2. Pulire l'apparecchiatura con un panno umido e una piccola quantità di detergente.
3. Scaldare la piastra di cottura ad una bassa temperatura e lasciare asciugare.
4. Per garantire la durata delle piastre di cottura, asciugarle con un goccio d'olio di oliva

su uno strofinaccio da cucina per evitare la formazione di ruggine.

Importante Per i bordi in acciaio inox del piano di cottura, usare agenti per la pulizia specifici per l'acciaio inox.

Per effetto del carico termico il bordo d'acciaio inossidabile della piastra può leggermente scolorire.

Risoluzione dei problemi

Problema Possibili cause e rimedi
L'apparecchiatura non funziona.	Esaminare il fusibile nella relativa scatola dell'impianto elettrico domestico. Se il fusibile si brucia abbastanza di frequente, rivolgersi ad un elettricista autorizzato.
La zona di cottura non scalda.	Verificare che la spina dell'apparecchiatura sia inserita e che vi sia corrente elettrica.Verificare di aver ruotato la manopola di regolazione corretta.Esaminare il fusibile nella relativa scatola dell'impianto elettrico domestico. Se il fusibile si brucia abbastanza di frequente, rivolgersi ad un elettricista autorizzato.
Il piano di cottura non funziona in modo soddisfacente.	Accertarsi che la piastra sia pulita ed asciutta.Verificare che le pentole siano delle dimensioni corrette per la zona di cottura.Verificare che il fondo delle pentole sia piatto.Verificare che l'impostazione specificata sia corretta per il tipo di cottura.

In caso di malfunzionamento, cercare dapprima di risolvere il problema senza contattare l'assistenza tecnica. Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Locale.

In caso di utilizzo improprio dell'apparecchiatura o installazione non eseguita da personale qualificato, l'intervento del tecnico del servizio assistenza o del rivenditore potrà essere effettuato dietro richiesta di pagamento anche durante il periodo di garanzia

Per consentirci di effettuare un intervento corretto e tempestivo, tenere a portata di

mano questi dati, che si trovano sulla targhetta identificativa in dotazione.

• Descrizione del modello......
• Numero di prodotto (PNC)......
• Numero di serie (S.N.)......

Richiedere sempre l'impiego di ricambi originali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnica e negozi di ricambi autorizzati.

Etichette fornite con la borsa accessori

Attaccare le etichette adesive come indicato di seguito:

1 Attaccarla sul Foglietto di garanzia ed inviare questa parte
2 Attaccarla sul Foglietto di garanzia e conservare questa parte

3 Attaccarla sul libretto istruzioni

Installazione

Avvertenza! Fare riferimento ai capitoli sulla sicurezza.

Installazione

Avvertenza! Attenersi strettamente alle istruzioni. Sussiste il rischio di lesioni o danneggiamento all'apparecchiatura.

- Verificare che l'apparecchiatura non si sia danneggiata durante il trasporto. Se danneg-

giata, non collegare l'apparecchiatura. Contattare il fornitore se necessario.

• Installare apparecchiature a incasso solo dopo aver sistemato l'apparecchiatura in mobili da incasso e sotto superfici di lavoro. Assicurarsi che i mobili a incasso e le superfici rispettino gli standard.
• Rispettare rigorosamente le leggi, disposizioni, direttive e le norme vigenti nel paese d'impiego dell'apparecchiatura (norme di sicurez-

za, relativamente a riciclaggio, sicurezza elettrica, ecc.)

Avvertenza! Rischio di lesioni a causa della corrente elettrica.

• Il morsetto di rete è alimentato con tensione elettrica.
• Togliere tensione al terminale di rete.
• Se la staffa di fissaggio è vicina alla morsettiera, accertarsi sempre che il cavo di connessione non venga a contatto col bordo della staffa.

Collegamento elettrico

• Verificare che la tensione nominale e il tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targhetta di identificazione dell'apparecchiatura.
• L'apparecchiatura è provvista di cavo di collegamento alla rete. Deve essere dotato di una spina in grado di supportare il carico indicato sulla targhetta di identificazione. Accertarsi di inserire la spina nella presa corretta.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Collegando l'apparecchiatura a una prolunga, adattatore o presa multipla esiste il rischio di incendio. Accertarsi che il collegamento di messa a terra sia in linea con le disposizioni e le norme in vigore.
• Il cavo di alimentazione non deve riscaldarsi ad una temperatura superiore a 90 °C.
  Accertarsi di collegare il cavo neutro blu al morsetto con la lettera "N". Collegare il cavo di fase marrone (o nero) al morsetto con la lettera "L". Tenere sempre il cavo di fase collegato.

Sostituzione del cavo di collegamento

Per sostituire il cavo di collegamento usare solo H05V2V2-F T90 o un tipo equivalente. Accertarsi che il cavo sia di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero).

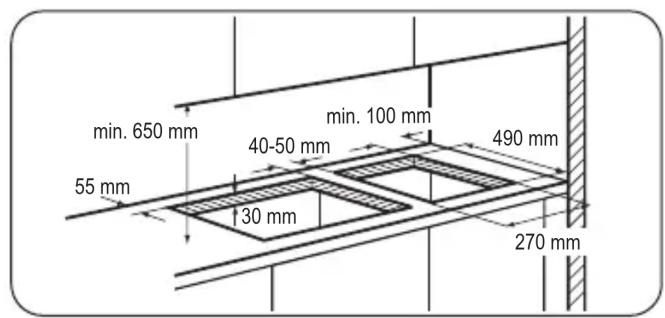

Montaggio

min. 650 mm 55 mm 30 mm 40-50 mm min. 100 mm 490 mm 270 mm

A) guarnizione da rimuovere
B) staffe in dotazione

Attenzione Installare l'apparecchiatura esclusivamente su un piano di lavoro dalla perficie piatta.

Possibilità di inserimento

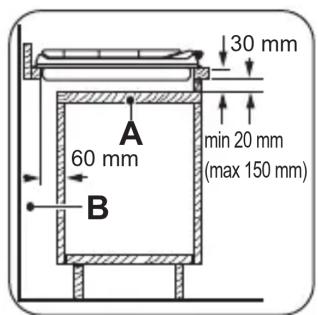

Mobile da incasso con sportello

Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e altrettanto facilmente deve consentire l'accesso in caso di interventi dell'assistenza tecnica.

30 mm min 20 mm (max 150 mm) 60 mm A B

a) Pannello rimovibile
b) Spazio per gli allacciamenti

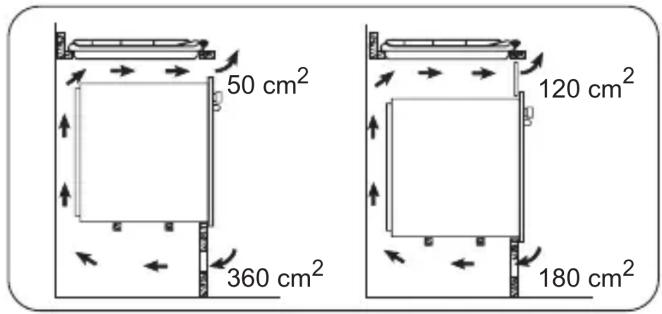

Mobile da incasso con forno

Le dimensioni del piano cottura devono essere conformi all'indicazione e la cucina deve essere dotata di una corretta ventilazione per consentire la circolazione continua dell'aria. Il collegamento elettrico del piano di cottura e del forno devono essere eseguiti separatamente per que-

stioni di sicurezza oltre che per consentire una facile rimozione del forno dall'unità.

50 cm² 360 cm² 120 cm² 180 cm²

Dati tecnici

Dimensioni del piano cottura

Larghezza: 290 mm
Lunghezza: 510 mm

Dimensioni dell'incasso

Larghezza: 270 mm
Lunghezza: 490 mm

Potenza della piastra di cottura

Zona di cottura posteriore 180 mm	1.5 kW
Zona di cottura anteriore 145 mm	1.0 kW
Potenza totale 2.5 kW
Alimentazione elettrica 230 V ~ 50 Hz

Considerazioni ambientali

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più

dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Materiale di imballaggio

I materiali di imballaggio sono ecologici e possono essere riciclati. I componenti in tica sono identificati dal contrassegno:

PE<,>PS<, ecc. Smaltire i materiali di imballaggio come rifiuti domestici conferendoli presso gli appositi centri di smaltimento comunali.
