MANUALE UTENTE ZEE6041XA ZANUSSI

Istruzioni per l'uso 28

USER MANUAL

Hob

Table de cuisson

Kochfeld

Piano cottura

Contents

Informazioni di sicurezza 28
Istruzioni di sicurezza 30
Descrizione del prodotto 32
Utilizzo quotidiano 32
Consigli e suggerimenti utili 32

Pulizia e cura 33
Risoluzione dei problemi 33
Installazione 34
Dati tecnici.35
Efficienza energetica.36

Con riserva di modifiche.

Informazioni di sicurezza

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o dati derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura più essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarebbe opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura alla essere supervisionati.
• I bambini di 3 anni e di età inferiore vanno tenuti alla larga dall'apparecchiatura quando è in funzione, in agli momento.

Avvertenze di sicurezza generali

• AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti. Tenere lontani i bambini al di fatto dei 8 anni se non costamente supervisionati.
• Non utilizzato un timer esterno o un sistema di controllo remoto distinto perMETTERE in funzione l'apparecchiatura.
• AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
• ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato sulla soluzione di continuità.
• AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono divertare caldi.
• Non usare una pulitrice a vapore per pulire l'apparecchiatura.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technique autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni cui causare incidenti.

Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

AVVERTENZA!

Vi è il rischio di feriri o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.
  Non installment outilizzare l'apparecchiatura se edanneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• É necessario rispetto la distanza minima dalle及其他 apparecchiature.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
• Proteggere la base dell'apparecchiatura da vapore e umidità.
  Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, Per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
• La base dell'apparecchiatura può sorriscaldarsi. Si consiglia di installare un pannello divisorio in materiale non infiammabile al di fatto dell'apparecchiatura per renderere inaccessibile la base.

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di collegare il piano di cottura a un forn o prima di eseguire qualsiasi alto

collegamento elettrico, assicurarsi che le prese di entrambé le apparecchiature non siano sotto tensione.

• Verificare che i dati elettrici riportati sulla targhetto dei dati corrispondano a quelli dell'impiano. In caso contrario, contattare un elettricista.

• Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) cui provocare il surriscaldamento del terminale.

• Utilizzare il cavo di alimentazione appropriato.

• Evitare che i collegamenti elettrici si aggrovigli.

• Assicurarsi che la protezione da scosse elettriche sia installata.

Utilizzare il morsetto fermacavo sul cavo.

• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine

• Nonutilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il nostro Centro di Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati nella l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.

Serviri unicamente di dispositivi di isolamento adeguati: interruptori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusabile), sganciatori per correnti di quasto a terra e rele.

• L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve essere una larghezza

dell'apertura di contatto non inferiore ai 3 mm.

Utilizzo

AVVERTENZA!

Rischio di lesioni, ustioni o scosse elettriche.

• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzato.
• Utilizzare l'apparecchiatura in un ambiente domestico.
  Non modificare le specifiche tecniche dell'apparecchiatura.
• Accertarsi che le fissure di ventilazione non siano ostruite.
  Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
• Spegnere la zona di cottura dopo agli utilizzato.
  Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.
  Non mettere in funzione l'apparecchiatura con le mani umide o quando c'e un contatto con l'acqua.
  Non utilizzato l'apparecchiatura come superficie di lavoro o come piano di appoggio.
• Un alimento immerso nell'olio molto caldo, cui po provocare degli schizzi.

AVVERTENZA!

Pericolo di incendio ed esplosioni.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fierme o oggetti caldi lontani da grassi e olio quando li si utilizes per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la primaolta.
  Non appoggiare o tenere liquidi o materiali infiammabili, ne oggetti lavoramente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

Non pogiare pentole calde sul pannello dei comandi.

Non esporre al calorie pentole vuote.
- Fare attenuation a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
Non usare la piatra calda per la cottura diretta. Va usata con tegami adeguati allo scopo.
- L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.
- Non lasciare che sostanze acide, come per esempio aceto, succo di limone od anticalcare vengano a fatto con il piano di cottura. Si potrebbero formare delle macchie apache.

Manutenzione e pulizia

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
• Scollegare l'apparecchiatura alla rete elettrica prima di eseguire le operazioni di manutenzione.
• Non nebulizzare acqua né'utilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

Assistenza Tecnica

Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.
- Utilizzare esclusivamente ricambi originali.

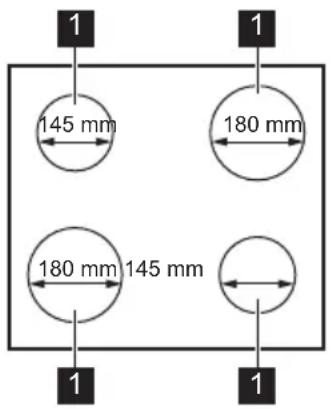

Disposizione della superficie di cottura

1 Zona di cottura

AVVERTENZA!

Il calore residuo cui estere causa di ustioni.

Utilizzo quotidiano

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Uso del piano di cottura

Azionamento del piano di cotturatramite le manopole del forno. Nel capitolo "Utilizzo quotidiano" per il forno viene spiegato come azionare il piano di cottura.

Prima diutilizzare l'apparecchiatura

Sistemare le pentole contenenti l'acqua su ciascuna zona di cottura, impostare la posizione

Consigli e suggerimenti utili

massima ed avviare il piano di cottura per 10 min. Questo serve per bruciare i residui nell'apparecchiatura. Successivement, far funzionare l'apparecchiatura sulla posizione minima per 20 minuti. Durante questo periodo l'apparecchiatura può produire un odore sgradevole e fumo. Non si tratta di un'anomalia. Accertarsi che il flusso d'aria sia sufficiente.

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Pentole

Il fondo delle pentole dovrebbe essere il più possibile spesso e piano.

ATTENZIONE!

Non usare pentole in ghisa, teglie in terracotta, grill o piastre tostapane. L'acciaio inox può brunire se sopposto ad eccessivo riscaldamento.

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Informazioni generali

• Pulire il piano di cottura dopo anni impiego.
• Usare sempre pentole con il fondo pulito.
• I graffiti o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.

Acciaio inox

• Per i bordi in acciaio inox del piano di cottura, usare agenti per la pulizia specifici.
• Il bordo in acciaio inox della piastra cui cambiare colore a causa della temperatura elevata.

Risoluzione dei problemi

• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.

Pulizia della piastra elettrica di cottura

1. Utilizzare detergente in polvere od un panno apposto.
2. Pulire il piano di cottura con un panno umido e una piccola quantità di detergente.
3. Scaldare la piastra di cottura ad una bassa temperatura e lasciare asciugare.
4. Per conservare le piastre di cottura in buono stato, strofinarle regolarmente con olio per macchina da cucire. Togliere le traccce di olio con carta assorbente.

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Causa possibile Rimedio

Non è possibile attivare il piano di cottura o metterlo in funzione.

Escattato il fusibile. Verificare se

anomalia di funzio

namento è dovuta al fusabile. Nel caso in cui il fusabile continui a scattare, rivolgersi ad un elettrici-sta qualificato.

Se non è possible trovare una soluzione...

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati. Assicurarsi di aver acceso il piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del technician del Centro di Assistenza

o del rivenditore potra essere effettuato a pagamentoanche durante il periododi garanzia.

Le istruzioni relative al Centro di Assistance e alle condizioni di garanzia sono continue nel libretto della garanzia.

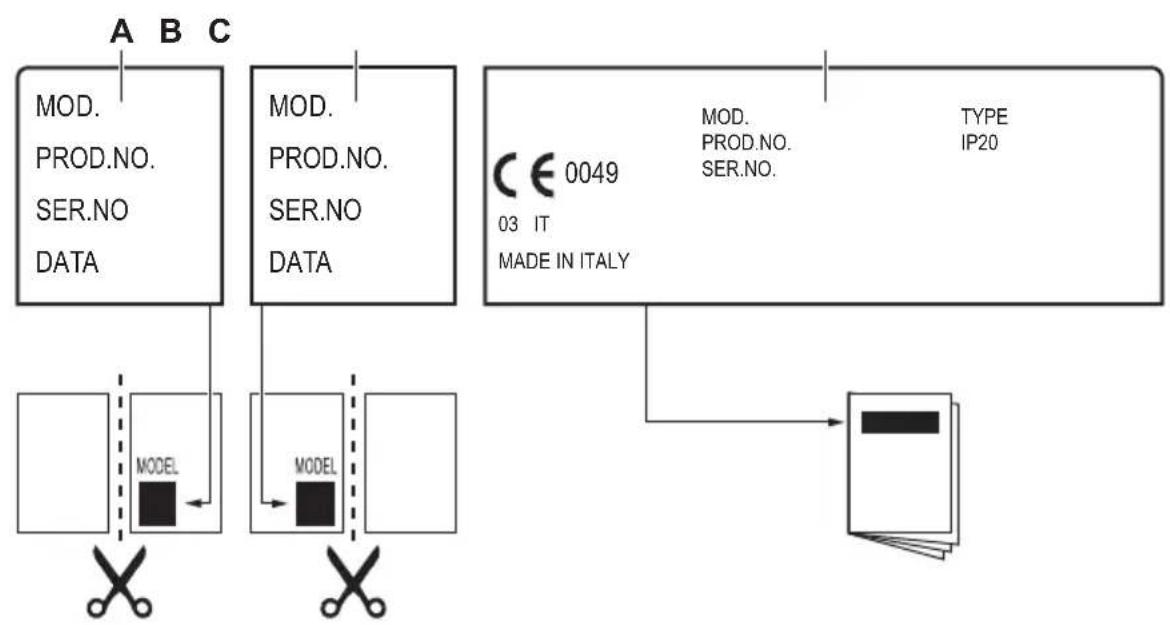

Etichette fornite con il sacchetto degli accessori

Attaccare le etichette adesive come indicato di seguito:

A. Attaccarla sul Foglietto di garanzia ed inviare esta parte (ove prevista).
B. Attaccarla sul Foglietto di garanzia e conservare questa parte (ove prevista).

C. Attaccarla sul libretto di istruzioni.

Installazione

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Tipodi collegamento piano cottura e forno

Quest'apparecchiatura ha un connettore arancione 1x14 poli e cui essere collegata a un forn o con un connettore arancione 1x14 poli.

Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla

targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura.

Modello

PNC

Numero di série

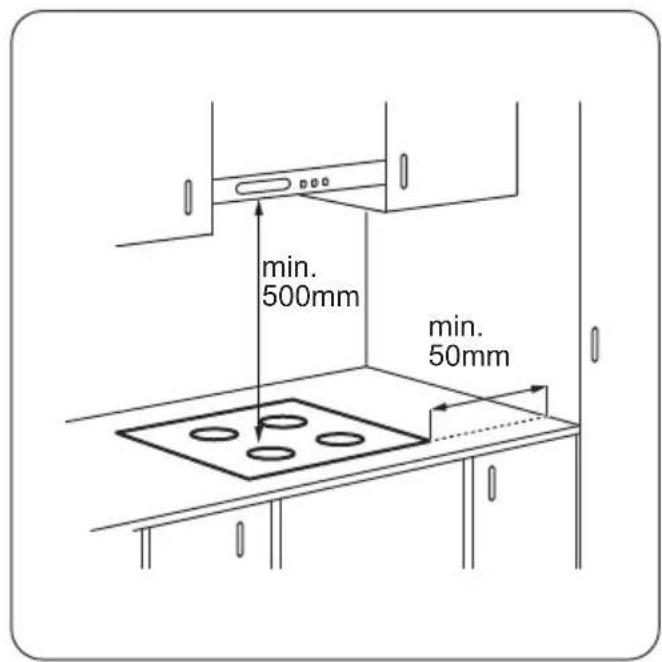

Piani di cottura da incasso

Utilizzato esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.

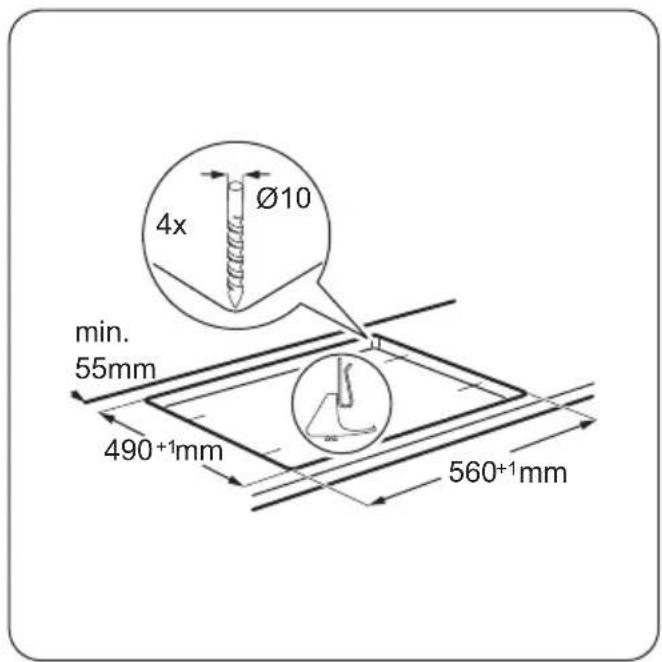

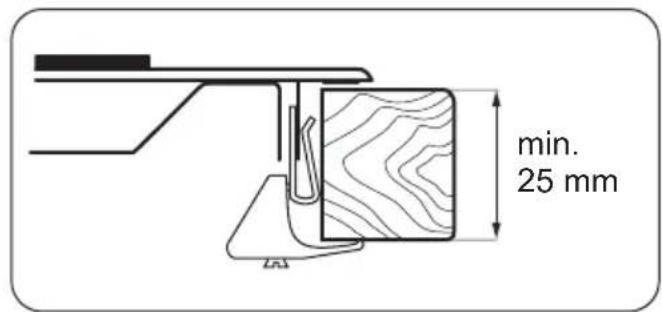

Incasso

Dati tecnici

Caratteristica techniche zone di cottura

Zona di cottura	Potenza nominale (impostazione di calore massima) [W]	Diametro della zona di cottura [mm]
Anteriore sinistra 2000 180
Posteriore sinistra 1500 145
Anteriore destra 1500 145
Posteriore destra 2000 180

Per risultati di cottura ottimali,utilizzare pentole con un diametro non superiore alla zona di cottura.

Informazioni sul prodotto conformi a EU 66/2014

Identificativo modello ZEE6041XA
Tipo di piano di cottura Piano di cottura da	cottura da	inccaso
Numero di zone di cottura 4
Tecnologia di calore Piastra elettrica
Diametro delle zone di cottura circolari (Ø)	Anteriore sinistra	18,0 cm
	Posteriore sinistra	14,5 cm
	Anteriore destra	14,5 cm
	Posteriore destra	18,0 cm
Consumo di energia per zona di cottura (EC electric cooking)	Anteriore sinistra	192,2 Wh/kg
	Posteriore sinistra	192,9 Wh/kg
	Anteriore destra	192,9 Wh/kg
	Posteriore destra	178,1 Wh/kg
Consumo di energia del piano di cottura (EC electric hob)	189,0 Wh/kg

EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

Risparmio energetico

È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.
- Quando si riscalda l'acqua,utilizzare solo la quantita necessaria.

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentori per il ricericlaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non

• Se possibile, coprirse sempre le pentole con il coperchio.
• Prima di attivare la zona di cottura, sistemare la pentola.
• Il fondo della pentola deve averre lo stesso diametro della zona di cottura.
• Sistemare le pentole più piccole sulle zone di cottura più piccole.
• Posizione are le pentole direttamente al centro della zona di cottura.
• Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

smaltire le appearecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
